Ремонт, регулировка и тюнинг оптики ваз 2109: чудеса преображения «девятки»

Виды неполадок и методы устранения

Указатель поворота правильно работает, если соблюдены следующие показатели:

  • наличие включенного зажигания обеспечивает рабочий режим;
  • передвижение подрулевого переключателя вверх и вниз должно сопровождаться включением поворотника с соответствующей стороны;
  • сигнал, предупреждающий о повороте, должен мигать с частотой 60 циклов в минуту.

Мигание с определенной частотой

Любое другое поведение поворотника свидетельствует о какой-либо проблеме. К самых распространенным причинам неисправностей относятся:

Немигающий поворотник. Проблема требует знакомства с основным принципом работы реле: ток, проходящий по лампам, приводит к нагреву измерительного резистора – элемента, определяющего необходимость включения той или иной лампы. Следовательно, сопротивление лампы, отличное от номинального, изменяет время включения поворотника: он начинает моргать. В этой ситуации рекомендуется слегка постучать по реле (это помогает при наличии слабого контакта или попадания влаги). Если вы заменили реле, но поворотник не мигает, а горит постоянно, значит, имеет место слабый контакт с блоком предохранителей. Может помочь и замена предохранителя, у которого было выявлено значение сопротивления, не соответствующее номинальному.

Лампочка для поворотника

Прекращение работы одного поворотника несовместимо с неисправностью реле (неполадки такого плана дают сбой в работе обоих поворотников). Один из поворотников может выйти из строя из-за перегоревшей лампочки (самый простой вариант) или нарушения проводки или патрона. Новая лапочка должна не только помещаться в гнездо поворотника, а еще и соответствовать мощности, указанной на плафоне

Если после замены лампочки поворотник так и не начал работать, нужно обратить внимание на патрон. Если на нем имеются следы окисления, то следует заняться их удалением

Для этого хорошо подойдет наждачная бумага или надфиль. А если лампочка слишком плотно соприкасается с контактами, то нужно подогнуть их тонкогубцами. Сделать это нужно максимально аккуратно, не допустив замыкания контактов, которое может привести к другой проблеме — работе поворотников в шахматном порядке. Нормальное состояние патрона означает, что причина неисправности таится в проводке. Для начала нужно убедиться в том, что провод надежно соединен с патроном. При этом недопустимо замкнутое состояние проводов между собой или замыкание «массы» на металлическом корпусе автомобиля. В этом случае необходимо произвести замену проводов или хотя бы их изоляцию.Если в это же время не работают еще и аварийные огни, то однозначно нужно менять реле – оно неисправно.

Не горит

Также причиной неработающего поворотника может являться и сам включатель. Чтобы его проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если случилась беда в виде невключающейся аварийной сигнализации при наличии нормально работающих поворотников, нужно просто заменить кнопку, отвечающую за включение аварийки.

Тусклый свет поворотника – сигнал к проверке соответствия модели и мощности. Если все в порядке, то исправить ситуацию может зачистка контактов лампочек.

Реле

Реле поворотника, издающее щелчки, тоже не является нормой. Неисправность таит в себе монтажный блок, точнее, контакты реле. Звуки, похожие на щелчки могут возникнуть, если контакт окислился или слишком плотно прилегает. Также к этому приводит бракованное реле. Устранить проблему можно путем зачистки контактов или установив новое реле.

Переключатель поворотов

Указатель поворота, не работающий на одной из сторон ни спереди, ни сзади, ни в повторителе, говорит о том, что сломался подрулевой переключатель, отсутствует контакт с ним или о том, что вышло из строя все то же реле.

Блок предохранителей Приора

Электрическую схему указателя поворота защищает 8-ми амперный предохранитель, расположенный в монтажном блоке. В случае его поломки перестанут работать повороты как на левой, так и на правой стороне автомобиля.

Световая сигнализационная система обеспечивает безопасность движения, поэтому у водителя всегда должны быть с собой хотя бы лампочки требуемой мощности.

Другие причины, по которым не горит одна фара ближнего света

Иногда нештатная работа фар кроется в весьма необычных причинах. Так, известен случай, когда у хозяина Нивы отключился ближний свет после того, как он демонтировал очистители фар, которые давно перестали функционировать. В результате он долго не мог понять, почему отключился ближний свет на обеих фарах. Только экспериментальным путём ему удалось обнаружить, что для нормальной работы фар необходимо присутствие любого моторчика, хоть левого, хоть правого. В конечном счёте пришлось создавать имитацию присутствия этих элементов путём замыкания контактов, идущих на них.

Этот пример иллюстрирует, что если после проверки всех электрических цепей и функционирования всех элементов устранить неисправность не получилось, следует вспомнить о том, не вносилось ли в обозримом прошлом каких-нибудь изменений или усовершенствований в конструкции автомобиля. Ведь нельзя исключить того, что в процессе внесения изменений произошло нарушение какой-нибудь гениальной задумки инженера на автозаводе, что и спровоцировало исчезновение света.

В тех случаях, когда были приняты все вышеперечисленные меры, а добиться нормальной работы лампы ближнего света так и не удалось, следует обращаться к специалистам в СТО. В противном случае на дальнейший поиск причины, по которой не горит одна фара ближнего света, может уйти очень много времени без достижения нужного результата.

Выяснение причин, вызвавших отказ в работе ближнего света, и приобретение опыта по их устранению помогут и в том случае, если возникнет обратная проблема – перестанет гореть дальний свет при нормально работающем ближнем. Как правило, причины неисправности в этом случае те же, что и описаны выше, только к ним ещё добавляется неадекватная работа подрулевого переключателя. Кстати, он также может стать причиной, по которой не горит одна фара ближнего света. И в этом случае лучше всего его просто заменить.

Не горят «габариты» на автомобиле 2108, 2109, 21099

Рассмотрим как быстро найти причину отказа «габаритов» на автомобилях ВАЗ 2108, 2109, 21099. Габаритные огни входят в систему наружного освещения автомобиля и его эксплуатация с не работающими «габаритами» затруднительна, особенно в темное время суток. Ищем причину неработающих габаритов как принято в таких ситуациях от простого к сложному.

Причины неисправности

Перегорела лампочка габаритного света в патроне

Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.

Окислились контакты в патроне лампочки габаритного света

Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.

Окислились контакты в соединительных колодках блок фар или задних фонарей

Несколько раз снимаем-надеваем соединительные колодки для удаления окисленного слоя и восстановления контакта. Более радикально – снимаем колодки и зачищаем контакты.

Нет «массы»

«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2108, 2109, 21099,  крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.

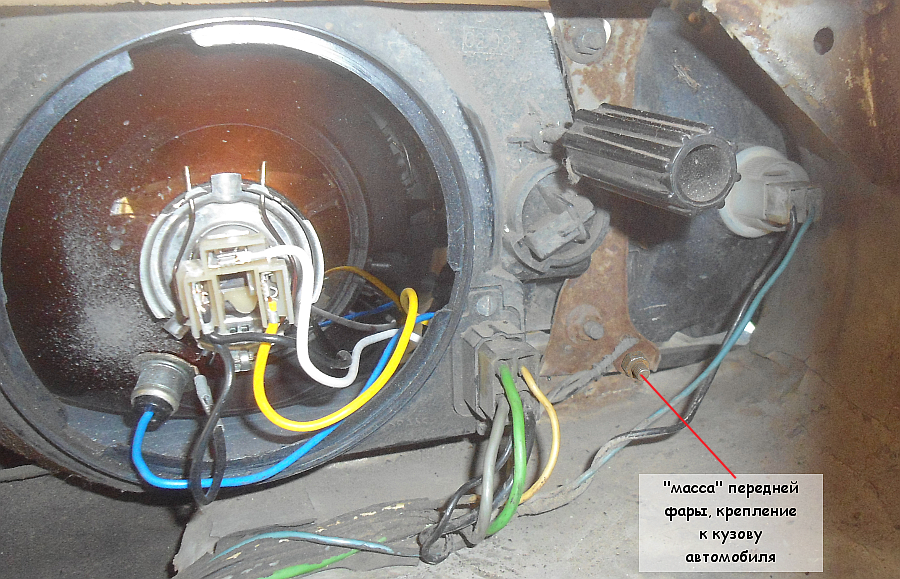

Масса передней фары, место крепления к кузову автомобиля ВАЗ 2108, 2109, 21099

Перегорел предохранитель

Если перегорел предохранитель 10 (F11), не будут работать габаритные огни правой блок-фары и правого заднего фонаря. Если перегорел предохранитель 9 (F10), не будут работать фонари левой блок-фары и левого заднего фонаря автомобиля. Заменяем их новыми, а потом ищем причину перегорания (возможно где-то короткое замыкание).

Неисправно реле К4 (контроля исправности ламп)

Неисправное реле контроля ламп К4 можно заменить перемычками. Соединяем отверстия под выводы реле 1-7-8, 9-10-11, 4-5. На некоторых автомобилях ВАЗ 2108, 2109, 21099 уже установлены перемычки вместо реле контроля исправности ламп.

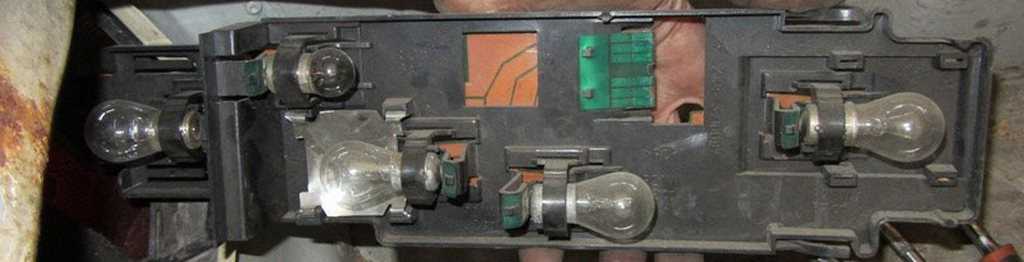

Осыпались дорожки в платах задних фонарей

Визуально осматриваем дорожки в платах задних фонарей на предмет осыпания, ржавчины, прогорания. При необходимости проверяем их целостность при помощи контрольной лампы или тестера. Неисправную дорожку можно отремонтировать, припаяв на ее осыпавшиеся края провод.

Соскочили колодки в монтажном блоке или в них окислились наконечники проводов

Необходимо проверить надежность посадки соединительных колодок в монтажном блоке предохранителей. Для электрической цепи «габаритов» это штекеры Ш4 (Х4), Ш6 (Х6), Ш9 (Х9), Ш11 (х11).  При необходимости следует зачистить от окисления имеющиеся в них наконечники проводов.

Неисправен выключатель наружного освещения на панели приборов

Следует снять выключатель наружного освещения и замкнуть между собой черный и желто-красный провод. По черному ток приходит на выключатель, по желто-красному уходит. Если габариты загорелись, меняем выключатель на новый. Если нет ищем неисправность в электрической цепи дальше.

«Обрыв» или короткое замыкание в проводке

Необходимо проверить наличие электрического тока на выключателе наружного освещения (цепь от замка зажигания до выключателя), предохранителях (цепь выключатель – монтажный блок) и на реле контроля ламп (исправность монтажного блока).

Примечания и дополнения

  • Лампы габаритного света расположены в передних блок-фарах и задних фонарях автомобиля. В передних фонарях применяется лампочка А12-4-1, в задних А12-5.
  • Электрическая схема включения наружного освещения («габаритов») для всех этих автомобилей одинакова. Различие лишь в применяемых монтажных блоках предохранителей: на старых «самарах», до 1999 г.в. это 17.3722 с пальчиковыми предохранителями, на автомобилях после 1999 г.в. модификации монтажного блока 2114 с флажковыми предохранителями. Соответственно в цепи наружного освещения со старым монтажным блоком используются предохранители 9 и 10, с новым F10, F11.
  • «Габариты» правой стороны автомобилей ВАЗ 2108, 2109, 21099 на 10-м (F11) предохранителе. «Габариты» левой стороны на 9-м (F10) предохранителе.

Демонтаж и замена фонарей сзади

Для того чтобы извлечь заднее осветительное оборудование потребуется:— ключ на «8»;— удобная крестовая отвертка.

Все работы состоят из семи простых шагов:

Первым делом необходимо открыть багажник вашего автомобиля. Если он заполнен вещами, которые могут помешать процессу проведения работ, освободите внутреннее пространство.
Для того чтобы получить беспрепятственный доступ к корпусу задних фар, необходимо снять декоративную, тканевую обшивку. Она крепится при помощи нескольких саморезов, которые легко откручиваются при помощи отвертки. Отводим обшивку таким образом, чтобы она не мешала будущему процессу. На более современных моделях ваз 2114, обшивка крепится при помощи обычной тканевой липучки.
Нащупываем контактную фишку, которая присоединена к плате фары и аккуратно вытаскиваем ее из разъема

При этом фишку не расшатывайте из стороны в сторону, все манипуляции проводите крайне осторожно.
Теперь самое время для того, чтобы снять и извлечь саму плату. Чтобы это сделать, надавите на специальный пластиковый фиксатор и вытяните изделие из корпуса фары.
На данном этапе будем раскручивать крепления задних фонарей

При помощи ключа на «8» нам понадобится выкрутить по одной гайке с четырех крепежных шпилек, которые располагаются по углам каждого фонаря.
Остается только отсоединить корпус устройства от кузова автомобиля. Для этого обхватите фару двумя руками и потяните ее на себя.
Обратное подключение задних фонарей на ваз 2114 осуществляется аналогичным путем, так же как и процесс снятия.

Заключение

  1. Замену лучше всего произвести до того, как начнутся проблемы с проводкой.
  2. Для работы нужно снять фонари. На ВАЗ 21099 он скрыт пластиковой декоративной накладкой в багажнике.
  3. Теперь отвернуть фиксирующие винты на накладке и снять их.
  4. Отключить колодку с проводами и аккуратно изъять ее, следя за тем, чтобы не повредить плату, потому что она плотно сидит на своем месте.
  5. Теперь ключом на 10 отвернуть 4 гайки крепления корпуса фары. Снять деталь с машины. Теперь можно установить новую деталь и спокойно приступить к замене.
  6. Сбор совершается в обратном порядке (автор — Automaniac1994).

Читать далее: Видеорегистратор Ritmix (Ритмикс): описание, модели (AVR-330, 424 и другие) и отзывы владельцев

Наличие проблем с проводами


не горит фара Для устранения этой неисправности придётся проводить проверку всех колодок, через которые осуществляется подключение реле и блок предохранителей. Не исключена возможность наличия некачественного соединения, а также окисления контактов, что приводит к повышению силы тока, протекающего в этих местах, и их нагреву. Чтобы устранить такие неисправности, достаточно протянуть все крепления колодок, предварительно тщательно прочистив все контакты с помощью наждачной бумаги или надфиля.

Нелишним будет проверить и кнопку, с помощью которой происходит включение фар, так как её контакты также подвержены окислению и на них тоже может присутствовать некачественное соединение. Практический опыт подсказывает, что именно с этой кнопки и следует начинать поиск неисправности, и только убедившись в её полной работоспособности, продолжать поиски причины, по которой ближний свет.

Сгорел предохранитель

По этой причине также часто не горит одна фара ближнего света. Для её устранения надо сделать следующее:

  • вскрыть блок, в котором находятся все предохранители автомобильных электрических цепей;
  • с помощью схемы определяется тот предохранитель, который нужен. Как правило, если он перегорел, то это сразу видно;
  • заменить неисправный элемент на исправный.

Кстати, если перегорание предохранителей становится частым явлением, то следует искать в проводке пробой. Чтобы его определить, необходимо прозвонить все элементы электрической цепи, или обратиться за помощью к специалистам. Причём это надо сделать в обязательном порядке, так как наличие короткого замыкания может спровоцировать возникновение пожара.

Наличие проблем с проводами


не горит фара Для устранения этой неисправности придётся проводить проверку всех колодок, через которые осуществляется подключение реле и блок предохранителей. Не исключена возможность наличия некачественного соединения, а также окисления контактов, что приводит к повышению силы тока, протекающего в этих местах, и их нагреву. Чтобы устранить такие неисправности, достаточно протянуть все крепления колодок, предварительно тщательно прочистив все контакты с помощью наждачной бумаги или надфиля.

Нелишним будет проверить и кнопку, с помощью которой происходит включение фар, так как её контакты также подвержены окислению и на них тоже может присутствовать некачественное соединение. Практический опыт подсказывает, что именно с этой кнопки и следует начинать поиск неисправности, и только убедившись в её полной работоспособности, продолжать поиски причины, по которой не работает ближний свет.

Процесс оклейки передних фар

Алгоритм таков:

  • фары аккуратно демонтируются и разбираются;
  • снимается отражатель при помощи абразивного материала или специальной жидкости.

Рекомендуется оклеить малярным скотчем стекло, чтобы в процессе работы не оцарапать его. Чтобы пленку было проще ровнять по краям, можно использовать не слишком острый шпатель. Немного сложнее клеить пленку на задние фонари. Сам процесс оклейки такой же. Несколько отличается только подготовительный этап:

  • отключается аккумуляторная батарея;
  • отсоединяются провода, которые ведут к осветительному прибору;
  • разбирается сам фонарь.

Только после этого можно проводить процедуру, описанную выше.


Оклейка передних фар авто

В целом на ВАЗ 2109 (21099) своими руками — это несложный процесс, который под силу практически каждому. Но в нем есть и несколько отрицательных сторон:

  • значительное ухудшение освещения;
  • тонировка запрещена законодательством и карается административным взысканием;
  • возможные проблемы при прохождении технического осмотра.

Поэтому, делая такой тюнинг своими руками, следует понимать и принимать во внимание эти нюансы. При правильном подборе материалов и соблюдении технических требований тюнинг, который был сделан своими руками, не только добавит вашему авто красоты, но и обеспечит ему большую практичность

Замена фонарей и их стёкол

Фары на Жигули крепятся к кузову транспортного средства с помощью всего четырех гаек. Для того чтобы долезть к этой системы крепления, надо сначала убрать обшивку внутри багажника. После этой манипуляции можно получить хороший доступ к креплению корпуса заднего осветительного прибора машины. Для того чтобы легко и просто произошла замена этих фонарей, потребуются несколько приспособлений:

  • торцевая головка № 8;
  • удлинитель;
  • трещоточная рукоятка.

Заменить стёкла источников направленного света Жигулей можно как передние, так и задние, со снятием корпуса фары и без этого.

Замена проводится достаточно часто, так как на дороге при высокой скорости автомобиля в защитные стёкла осветительного прибора могут попасть разного рода предметы и вещи (зачастую камни). Заводская защита фары достаточно слабая, поэтому стёкла не всегда могут выдержать удар, трескаясь или рассыпаясь. Также иногда происходит повреждение стекла фар из-за ошибочного ухода за ним автолюбителем.

Замена осуществляется с помощью всего нескольких вещей:

  • непосредственно прозрачного корпуса фары;
  • клея-герметика, предназначенного для стекла;
  • растворителя, используемого для очистки поверхностей;
  • вспомогательных материалов и инструментов (молотка, перчаток и т. д.).

Практически каждый автовладелец хочет сделать свое авто неповторимым

И неважно, речь идет о «Майбахе» или ВАЗе 2109, 21099. При помощи можно сделать эксклюзивной практически любую машину

Далее рассмотрим элементы тюнинга фар именно для ВАЗа 2109 и 21099, и как его можно сделать своими руками.

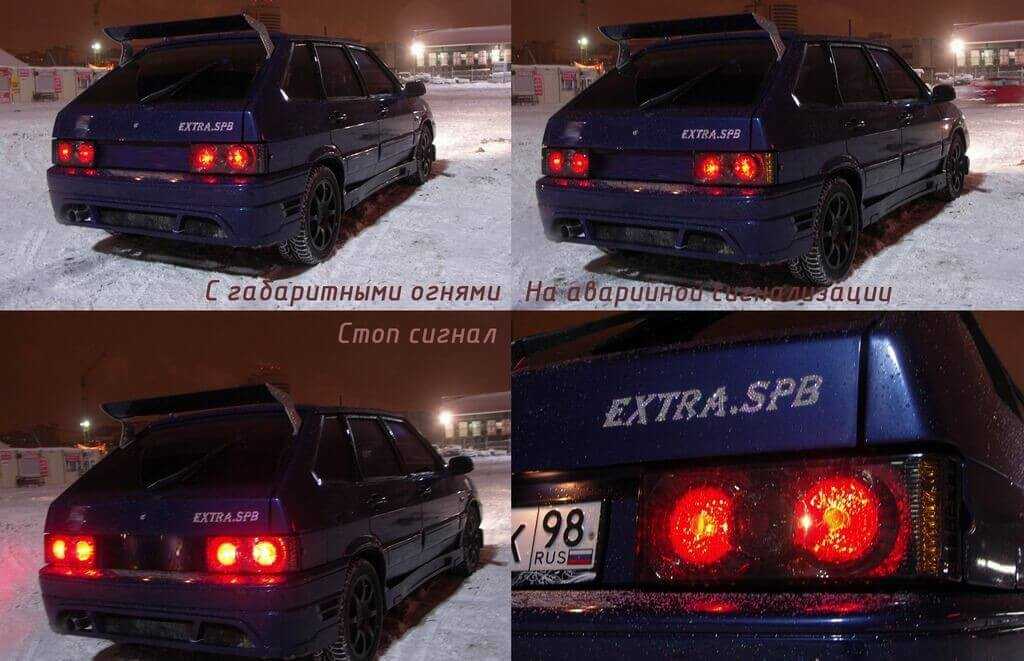

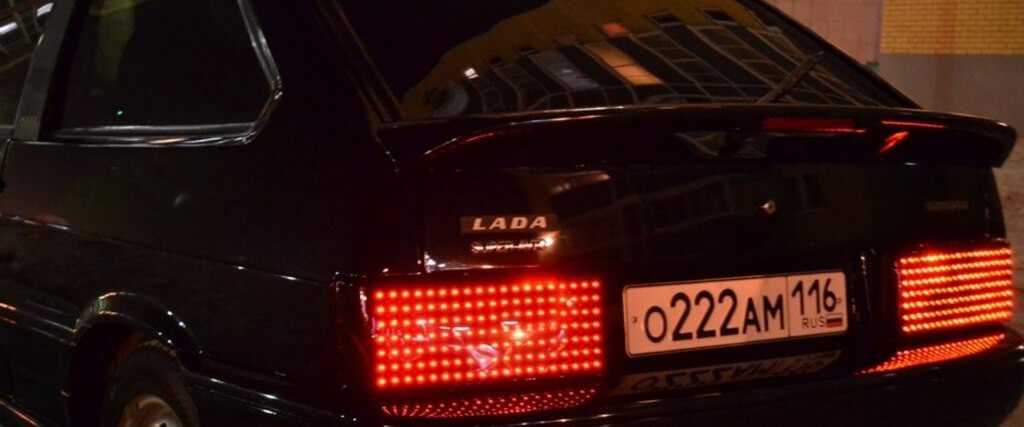

Тюнинг задних фар ВАЗ 2109

Не Горит Ближний Свет Ваз 2114

Каждое второе поколение Самары получало новую переднюю оптику, новые крылья, новые бамперы более обтекаемой формы и электрическую цепь с небольшими изменениями, в зависимости от типа двигателя, перенесенные со старых восьми и девяти. Поэтому проблемы с электрооборудованием остались прежними. Сегодня нас интересует проблема прохождения света на автомобиле ВАЗ-2114: он может не сгореть вообще, сгореть один раз, может загореться только один свет.

Почему ближний свет не горит

Светодиодные модули, ксенон, биксенон на ВАЗ-2114 практически фантастичны.

На нашей Самаре установлены предпусковые галогенные лампы с двумя нитями накала, каждая из которых отвечает за ближний или основной луч.

Изучите спираль. Обычно это горит.

Прежде всего, стоит проверить целостность спирали, визуально это можно сделать только при хорошем зрении, но проще установить хорошо известную рабочую лампу и убедиться, что спираль перегорела.

Основные причины

Соседние права отключены

Это основная и наиболее распространенная причина, но есть много причин, по которым лампа не горит:

  1. взрыватель Вторая причина, которая также довольно распространена. перегоревший предохранитель. Здесь не все так просто, так как два предохранителя, F13 и F12, отвечают за работу потоков дальнего света на ВАЗ-2114. Каждый из них имеет номинальное значение 7,5 А, первый отвечает за левую фару и луч в нем, второй, F12, за правую фару. Поэтому, если только одна фара выключена, а другая работает, то предохранитель наиболее вероятен.

Блок предохранителей ближнего света

При осмотре контактов лампочки

Диагностика и замена кнопки ближнего света

Методы диагностики фар на ВАЗ-2114

Опухший прямо возле расслоения

Собственно, диагноз заключается в проверке целостности нитей накала на лампах, наличии надежного контакта, проверке реле. Однако, кроме того, вам следует вызвать проводку от фары к блоку предохранителей.

Для этого используйте либо стандартный мультиметр, либо контрольную лампу.

Для диагностики цепи необходимо использовать электрическую цепь, найти на ней оба провода, которые отвечают за работу луча ближнего света.

В зависимости от года выпуска ВАЗ-2114, цветовое обозначение может быть разным.

Наша задача состоит в том, чтобы постепенно вызывать каждый из участков цепи и устанавливать место обрыва или короткого замыкания. Поврежденная часть провода заменяется новой, цепь проверяется и собирается в рабочем состоянии. Удачи всем и яркого света!

Несколько раз мне приходилось менять лампы исключительно из-за откровенно китайского грязного качества. Он сгорел через пару недель. Он грешил даже на блок питания, генератор и проводку. В конце концов, все сделано для нас, поэтому, чтобы попасть туда, мы должны делать все вслепую, на ощупь и стараться не сломать приспособление без умения. Когда по совету электричества он подобрал качественные лампы, проблема сразу исчезла.

Источник

Post Views: 2

Распространенные неисправности щитка приборов

Комбинация приборов на ВАЗ 21099 или 2109 представляет собой достаточно надежный узел. Тем не менее, даже он со временем может выйти из строя.

Основные неисправности, характерные для панели приборов ВАЗ:

  1. На панели приборов ВАЗ 2109 перестали гореть лампы освещения. В том случае, если отказываются работать только несколько лампочек, то скорей всего, причина кроется в их перегорании. Если же подсветка панели приборов перестала работать полностью, то вероятнее всего, проблема заключается в плохом питании. Как показывает практика, проблемы с питанием обычно обусловлены либо повреждением проводки, либо окислением контактов в местах соединений и на разъемах. Если это так и не горит подсветка из-за окисления, то избавиться от такой проблемы можно путем зачистки контактов или их замены. Если же проблема кроется в источниках освещения, то решить ее позволит замена ламп.
  2. Еще одна проблема — окисление на плате — характерна для более старых транспортных средств или автомобилей, в которых присутствует влажность. По причине окисления платы может не работать подсветка и некоторые приборы, в частности, контроллеры уровня горючего и температуры охлаждающей жидкости, тахометр и т.д. В том случае, если стрелки не поднимаются на тахометре, спидометре, датчике расхода топлива и напряжения генератора, или они работают хаотично, то нужно произвести полную проверку щитка.
  3. Для автомобилей ВАЗ 2109 характерна проблема неработающего спидометра. Как правило, она появляется в результате износа тросика, подключенному к коробке, или из-за ремонта приборки и неправильного его подключения. Если тросик износился, то его нужно будет просто заменить, ничего сложного в этом нет. Главное — правильно подключить трос, чтобы его наконечник точно вошел в паз на спидометре приборки.
  4. Поломка самой платы. Такая неисправность случается достаточно редко, но, тем не менее, о ней нельзя забывать. В том случае, если выходит из строя конструктивная плата, то щиток придется ремонтировать, но если это не поможет, то его надо будет менять.

Читать дальше: Замена подушек двигателя гольф 3

Характерные неисправности оптики и их устранение

Качество освещения обеспечивает комфортные условия для поездки. Если аварийка работает с перебоями или водитель включает поворот, а поворотники не работают, участники дорожного движения не смогут сориентироваться и возможна аварийная ситуация на дороге. Чтобы избежать неприятных сюрпризов, нужно знать основные неисправности освещения и способы их устранения.

Замена поворотников на авто

Не горят некоторые фонари или лампы — перегорели лампочки, неисправен патрон лампы, перегорели предохранители из-за короткого замыкания, повреждена проводка. Меняется лампа, предохранители, восстанавливается проводка. Аналогичный ремонт, если не горит задний фонарь.

Если не переключается ближний или дальний свет фар, возможно, что окислились контакты переключателя, сломалось реле. В этом случае следует заменить трехрычажный переключатель или реле. Если не работает аварийка — перегорел предохранитель аварийки ВАЗ или неисправно реле, нужно поставить новый предохранитель или реле.

Блок предохранителей новый

В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя Номинальный ток Функции
1. Резервный предохранитель
2. Резервный предохранитель
3. Резервный предохранитель
4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5. Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7. Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9. Лампа левых габаритов, лампа левых задних габаритов
10. Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11. Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала
12. 16А Прикуриватель, розетка для лампы переноски
13. Дальний свет правой фары
14. Дальний свет левой фары, контрольная лампа дальней оптики
15. Ближний свет правой фары
16. Ближний свет левой фары

Реле

В таблице приведем распиновку блока предохранителей нового образца 2109:

Обозначение реле Что он делает:
К1 Без него двигатель омывателя заднего стекла работать не будет
К2 Отвечает за работу ламп поворотников и световую сигнализацию
К3 Обеспечивает работы стеклоочистителя лобового стекла
К4 Защищает лампы стоп сигналов и габариты автомобиля
К5 Обеспечивает работу фонарей дальнего света
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8 Звуковой сигнал или просто клаксон
К9 Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает работу фонарей ближнего света

Не горят задние фонари ВАЗ 2109 — ремонт и доработка

Функционирование задних фонарей любого автомобиля по причине обеспечения безопасности на дороге является необходимым. Эти устройства сзади машины выполняют осветительную и информационную функцию (предупреждают участников дорожного движения о движении авто).

  • освещение заднего хода;
  • габаритное освещение;
  • стоп-сигналы;
  • поворотники;
  • аварийную сигнализацию.

Фары заднего вида для ВАЗ 21099

Строение осветительных устройств таково:

  • корпус, выполненный преимущественно из пластика (в некоторых случаях — из стекла);
  • ламподержатель;
  • защелка для удерживания проводов;
  • рассеиватель световых лучей для равномерного освещения дорожного покрытия. Клеится к корпусу изделия сзади, так что при поломке нуждается в замене вместе с корпусом.

Устройство задней фары на ВАЗ 2109-2108 и 21099

В ВАЗ 2108 или 2109 сзади могут устанавливаться следующие виды задних фонарей:

  • лампы накаливания. Недорогие, но относительно быстро выходят из строя и не являются достаточно яркими. Такие лампы горят желтым светом, который при неблагоприятных погодных условиях не слишком виден;
  • галогенные лампочки. Считаются более современными и долговечными, так как из их колбы откачивается воздух, и закачивается инертный газ. В продаже есть модели с цоколями Н1 и Н3;
  • светодиоды. Горят холодным белым светом, служат в несколько раз дольше ламп накаливания. Реализуются лентами и сегодня часто заменяют морально устаревшие лампы накаливания.

Светодиодные задние фары на Ваз 2108

Как разобрать фару работа с передним фонарём

При помощи фена хорошо разогревается герметизирующий состав в фаре

Демонтируя фару на иномарке либо отечественном автомобиле (ВАЗ 2107, 2109, 2114), следует снять передний подкрылок по требуемому борту. После этого, надо демонтировать крышку отверстия кронштейна, на котором зафиксирован радиатор. Затем надо снять накладки и усиление бампера.

По завершению этих действий демонтируется блок самой фары. Далее осуществляются следующие манипуляции:

  • разогрев герметика;
  • отсоединение стекла от корпуса.

Когда упомянутые операции выполнены, можно приступать к непосредственной замене требуемых деталей. Во время сборки фонаря надо следить за правильностью установки всех комплектующих.

Популярные причины неисправности

На наиболее распространенные причины приходится порядка 95%!всех случаев, когда стартер не крутит

Потому первым делом обращаем внимание на них

Рекомендуем: Что делать, если пенится масло в двигателе?

Стартер не крутится в разных ситуациях по-разному

Это важно учитывать и четко прослеживать все сопутствующие симптомы. Так вы даже без помощи специалистов сумеете вернуть агрегат в строй и возобновить нормальную работу системы зажигания

Ситуация Вероятные причины
Наблюдается один щелчок, после чего стартер затихает
  • Силовые болты на втягивающем реле перегорели. Потому до него не удается дойти напряжению или оно составляет меньше необходимых 12 Вольт;
  • Сломалась или деформировалась вилка, которая выталкивает бендикс. По этой причине бендикс не может полностью дойти до маховика, сердечники частично входят в катушку. Контакты не могут разомкнуться;
  • У бендикса стерлись зубцы. Это не дает напряжению от втягивающего реле дойти до стартера;
  • Произошел износ втулок якоря или щеток;
  • Замкнуло обмотку
Происходит несколько последовательных щелчков
  • Села аккумуляторная батарея. Проверьте, подзарядите при необходимости;
  • Ослабло крепление клемм аккумулятора или они окислились;
  • Удерживающая обмотка не фиксирует должным образом сердечник, втягиваемый втягивающей обмоткой
Щелчки полностью отсутствуют, как и прочие признаки жизни стартера
  • Произошло короткое замыкание обмотки. В таких ситуациях отчетливо наблюдается запах гари, появляется дым;
  • Разрушилось кольцо в редукторе пускового устройства;
  • Деформировался, повредился ключ. Если его заменить, проблема может исчезнуть

Бендикс

Не редко простая разборка и чистка внутренних компонентов стартера позволяет устранить проблемы с его функциональностью. Потому после снятия устройства и не обнаружения внутри него поврежденных элементов, попробуйте тщательно все зачистить, собрать и установить на место. Вполне вероятно, стартер начнет крутить.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
