Схема блокировки стартера при работающем двигателе

Если двигатель работает, то случайное включение стартера очень болезненно. Шестерня привода (бендикса) при включении пытается войти в зацепление с вращающимся маховиком двигателя. Удары по зубьям, обламывают их и может сломаться вал и корпус стартера.

Чтобы исключить случайное включение стартера, предусмотрено реле блокировки стартера 11. Это электронная схема, состоящая из управляющей части и выходного триггера. До запуска двигателя, реле блокировки стартера получает питание от точки 11Ц. Транзистор Т4 закрыт, Т5 открыт. Через него включается реле стартера, и он работает.

После запуска двигателя, на вход управляющей части схемы реле блокировки стартера приходит переменное напряжение с фазы генератора. Этот переменное напряжение является сигналом для реле блокировки, что двигатель работает. Триггер оказывается опрокинутым, транзистор Т4 открывается и закрывает транзистор Т5. Цепь реле стартера 4 обрывается, и при случайном включении стартера оно не сработает. Стартер снова может сработать только после остановки двигателя, в этом случае от генератора пропадает переменное напряжение, и схема реле блокировки стартера снова опрокидывается. Транзистор Т4 будет зарыт и откроет транзистор Т5, цепь реле стартера 4 замкнется, и оно включит стартер. (см. Заводим двигатель)

Работа генератора Г 273.  Схема генератора КАМАЗ

Генератор Г 273 (28 Вольт 28 Ампер), и его более современный аналог Г 273 В1 (28 Вольт, 45 Ампер)

Генератор состоит из обмотки статора, соединенной звездой, ротора с обмоткой возбуждения и выпрямительного блока (диодного моста). Для подержания заданного напряжения генератора, ток возбуждения регулируется встроенным регулятором напряжения. Применяется регулятор Я 120 или Я 120 М1 которые поддерживают напряжение 28 Вольт.

После запуска двигателя, генератор не возбуждается, пока работает Электрофакелный подогрев. Такая задержка возбуждения генератора необходима для защиты свечей ЭФУ, рассчитанных на напряжение 19 Вольт, а генератор выдает 28 Вольт. Специальное реле блокировки генератора, разрывает цепь включения регулятора напряжения, он остается закрытым и не пропускает ток возбуждения. После отключения ЭФУ, реле блокировки генератора отключается и на вход Д регулятора приходит плюс через замкнутые контакты этого реле, регулятор открывается, появляется ток возбуждения и генератор начинает работать. Регулятор Я 120, , поддерживает рабочее напряжение 28 Вольт. Переменное напряжение, которое генерирует трехфазная обмотка генератора, выпрямляется диодным мостом и на выходе генератор действует выпрямленное напряжение, которое питает все электрооборудование и заряжает аккумуляторы.

Особенность схемы генераторов Г 273

Особенность схемы генераторов Г 273 в том, что обмотка статора соединена звездой и от средней точки звезды сделан вывод. Этот вывод позволяет снимать фазное напряжения, которое меньше выходного линейного напряжения. Пониженное фазное напряжение используется для питания обмотки возбуждения. Это позволяет применять для 28 Вольтового генератора ротор, который применяется для 14 Вольтовых генераторов.

Первоначальное возбуждение происходит от аккумулятора. Аккумулятор всегда связан с плюсовым выводом генератора (через предохранитель 60 А) а от него подключается входная точка регулятора В, и далее обмотка возбуждения. После возбуждения генератора обмотка возбуждения питается уже от обмотки самого генератора, от ее средней точки.

Ток возбуждения, протекающий от средней точки обмотки генератора, протекает через регулятор напряжения и обмотку возбуждения, далее замыкается через три нижних диода диодного моста, и таким образом выпрямляется.

В цепь первоначального возбуждения генератора от аккумулятора, включен дополнительный резистор (75 Ом 10 Вт.) Этот резистор ограничивает первоначальный ток возбуждения от аккумулятора. Небольшого тока через этот резистор, вполне достаточно для первоначального возбуждения генератора.

Этот резистор дает следующие преимущества.

Если зажигание включено, а генератор , то ток в обмотку возбуждения идет через резистор и остается очень небольшим, что защищает аккумуляторы от разрядки.

Этот ток протекает через транзистор регулятора Я120, остается небольшим, защищая регулятор от перегрева.

В регуляторе имеется переключатель «Зима – лето». Винтом закорачивают вывод Р регулятора, что переводит регулятор на повышенный уровень напряжения для надежной зарядки аккумуляторов зимой.

Стабилизация напряжения генератора

Предыдущая31Следующая

Для надежной работы потребителей к ним необходимо подводить электрический ток, напряжение которого соответствует номинальной расчетной величине. Величина напряжения определяется зарядным напряжением Uз на клеммах полностью заряженной аккумуляторной батареи. Поэтому напряжение на клеммах генератора должно иметь строго определенную постоянную величину.

Напряжение, вырабатываемое генератором, зависит от частоты вращения ротора и от магнитного потока возбуждения Е = Се Ф n, где Се – постоянный коэффициент, зависящий от конструкции генератора; Ф – магнитный поток возбуждения; n – число оборотов ротора. Ротор генератора клиноременной передачей связан с коленчатым валом двигателя, и частота его вращения меняется в широких пределах, следовательно, при постоянном магнитном потоке напряжение на клеммах генератора также будет меняться в широких пределах. Для того чтобы напряжение при увеличении частоты вращения ротора не изменялось, необходимо пропорционально уменьшать магнитный поток возбуждения. При применении в генераторе электромагнитов это можно обеспечить, уменьшая силу тока в обмотке ротора. На этом принципе и основано регулирование напряжения генератора. Как только напряжение на клеммах генератора достигает предельно допустимой величины, в цепь обмотки возбуждения включается сопротивление, в результате резко уменьшается сила тока возбуждения и магнитный поток ротора, соответственно снижается напряжение на клеммах генератора.

-74-

При этом сопротивление вновь отключается, сила тока возбуждения увеличивается, возрастает и магнитный поток ротора, соответственно напряжение генератора вновь возрастает.

Такие процессы происходят непрерывно, и в среднем на клеммах генератора поддерживается требуемое напряжение.

Для стабилизации напряжения генераторов используют регуляторы напряжения. В последнее время получили распространение генераторы с встроенными транзисторными регуляторами напряжения на интегральных схемах Я-120, 11.3702 (размеры 38 * 58* 12 мм, масса 50 г).

Встроенный в щеткодержатель генератора регулятор напряжения Я-120М12 выполнен по электронной схеме в интегральном исполнении, в котором пассивные элементы (резисторы), соединительные проводники и контактные площадки под активные элементы (транзисторы, диоды) неразъемно связаны и выполнены по толстопленочной технологии на керамической подложке. После сборки схема закрывается крышкой и заливается специальным герметиком. Регулятор напряжения Я-120М12 прибор неразборный и ремонту не подлежит.

Схемные решения и конструкция регулятора обеспечивают высокую стабильность выходного напряжения генераторной установки при изменении тока нагрузки, частоты вращения и температуры не более чем -0,4, +0,2 и +0,1 В соответственно.

При включении выключателя массы (ВМ) ток с плюса батареи (АБ) подводится к выводу (В) регулятора. В схеме регулятора Я120М12, транзистор VT1 находится в закрытом состоянии, а транзистор VT2 в открытом. Ток с плюса батареи проходит с вывода (Д) в обмотку возбуждения ротора (ОР) и через клемму (Ш) и открытый переход коллектор эммитер транзистора VT2 уходит на общий минус. Магнитный поток ротора увеличивается. При увеличении оборотов дизеля, возрастает и скорость вращения ротора генератора.

-75-

Напряжение на генераторе возрастает свыше 28В. В регуляторе открываются стабилитроны VD1 и VD2, которые открывают транзистор VT1, а он в свою очередь закрывает транзистор VT2. Питание обмотки возбуждения ротора снижается. Магнитный поток ротора снижается, что вызывает снижение напряжения генератора. Как только, напряжение на генераторе снизится ниже 28В стабилитроны VD1 и VD2 закрываются и закрывают транзистор VT1, который в свою очередь открывает транзистор VT2. Ток возбуждения начинает проходить через обмотку возбуждения ротора.

Магнитный поток ротора возрастает, что приводит к увеличению напряжения генератора. Выше описанные процессы работы регулятора периодически повторяются, поэтому напряжение на генераторе остается стабильным.

Предыдущая31Следующая

Дата добавления: 2017-04-05; просмотров: 6382;

Конструкция автомобильного генератора

Любой генератор, за исключением моделей постоянного тока, создает многофазный переменный ток – три или четыре фазы в зависимости от мощности. Зачем такое усложнение, если в бортсети все равно используется только постоянный ток? Дело в том, что у многофазного генератора переменного тока выше КПД, а главное – ток снимается не щетками со вращающегося ротора, а с неподвижных обмоток статора. Соответственно нет и проблем с выгоранием коллектора (ток в нем гораздо меньше того, что выдает генератор), и сам коллектор проще – два кольца, а не набор изолированных ламелей.


Чтобы преобразовать многофазный переменный ток в постоянный, используется диодный мост. Как минимум он содержит несколько мощных диодов по удвоенному числу фаз – они и заняты выпрямлением тока. На некоторых генераторах есть и дополнительные диоды, обеспечивающие питанием реле-регулятор.

Само же реле-регулятор давно уже не реле: вместо электромеханического устройства для управления генераторами применяются электронные схемы, но название «реле-регулятор» за ним уже твердо устоялось. Они действуют одинаково – изменяя ток в обмотке ротора (и магнитное поле в сердечнике), они повышают или понижают напряжение на выходе генератора так, чтобы удержать его в заданных пределах от 13,7 В (старые маломощные генераторы) до 14,5 В (современные генераторы, рассчитанные на высокое энергопотребление бортсети и ускоренную зарядку аккумуляторов). Современные генераторы уже не являются самостоятельными узлами, а интегрированы с бортовыми контроллерами: в них ЭБУ управляет напряжением, поднимая его после запуска мотора для ускорения зарядки аккумулятора, а затем снижая до нормы.

Питание реле-регулятора осуществляется от внешней сети («Жигули», большинство иномарок) и от самого генератора через дополнительные диоды моста (переднеприводные ы). Вторая схема считается менее надежной, зато имеет отличительную способность к самовозбуждению за счет остаточной намагниченности ротора – генератор, раскрученный до высоких оборотов, выдаёт достаточно тока, чтобы сработало реле-регулятор и вывело его на рабочий режим.

Почему генератор выходит из строя?

Собственно генератор имеет несложное строение, если хотите, то это обычный электродвигатель (только сделан с учетом на большую генерацию тока), попробуйте покрутить обычный электродвигатель и присоединить к нему лампочку или светодиод, то он начнет гореть – вот вам и элементарный генератор тока.

У меня как-нибудь будет статья, в которой я вам расскажу — из чего состоит генератор. НО сегодня просто и утрированно — это ротор (подвижная часть), статор (неподвижная часть), щеточный узел, реле-регулятора, ну и конечно же корпус в котором все это дело находится.

А теперь собственно поломки.

  • Заклинило подшипники. Это достаточно распространенная проблема у уже изношенных генераторов, ротор в корпусе крутится на подшипниках, от времени и влаги (грязи), они изнашиваются и из банально клинит или подклинивает. Если присутствует клин, то это одно – шток перестает вращаться. Но вот если проявляются подклинивания, то заметить это сложно, шток может вращаться, а может и нет. В любом случае, при таких симптомах скорее порвется ремень, который крутит генератор от двигателя. ЭТО ПЕРВЫЙ ЗВОНОЧЕК.
  • Сгорела обмотка на статоре или роторе. Она там есть в любом случае и скорее всего будет на статоре, так вот — также от влаги (соли на дорогах), ее может разъесть и она банально замкнет или просто перегорит, так как там используются медные провода. Соответственно генерация тока прекратиться.

  • Выход из строя щеточного узла. Это также встречается очень часто, щетки это графитовые (зачастую квадратные) стержни, которые ходят по дорожкам статора. Так вот от времени они банально изнашиваются и их нужно заменить.
  • Выход из строя реле регулятора. Это реле не дает генератору перезаряжать аккумулятор, приводя напряжение и силу тока в нужные рамки. Зачастую оно также выходит из строя и зарядка вообще не поступает на батарею! Нужно смотреть.

В общем то по этим 4 основным причинам генератор может не работать, поэтому его нужно обязательно проверять, перед покупкой новой батареи. Вполне вероятно у вас дело именно в нем.

Почему скачет стрелка тахографа: причины неисправности?

Прежде чем разбираться, почему прыгает стрелка тахометра, пытаться найти причину некорректных показателей в неисправности двигателя, проводки или других элементов машины, следует проверить работу самого аппарата. Стоит проверить свечи, проводку, контакты, через которые он подключён, проверить его настройки. Если перед этим меняли тахограф или же разбирали, то это наиболее вероятный фактор некорректных показателей на аппарате. Чтобы устранить проблему достаточно проверить его настройки, в случае необходимости подкорректировать сзади с помощью тумблера, проверить нулевое положение, правильность установки.

Если же все выше описание сделано, а во время зажигания или на холостом ходу все равно тахограф некорректно работает, то здесь уже нужно разбираться с двигателем или же электропроводкой автомобиля.

Проблемы с электрикой — это достаточно частое объяснение, почему прыгает стрелка тахометра ВАЗ (Лада). Намного реже на такие проблемы жалуются владельцы других марок авто. Чтобы исключить неисправность электропроводки первое, что необходимо сделать – это оценить состояние трамблёра и находящегося на нём конденсатора. В случае его неисправности, на катушку зажигания не подаётся напряжение. Дополнительно следует проверить контакты, качество соединений, напряжение на «плюсе» и «минусе». Случается и пробой самой катушки, что также будет влиять на отображение данных на тахографе.

Точно так же необходимо протестировать и всю систему зажигания

Здесь важно оценить состояние высоковольтных электропроводов, их изношенность, наличие повреждений в изоляции. Все вышеперечисленное может мешать нормальному искрообразованию

Электрическая схема запуска двигателя

Пусковая установка предназначена для запуска двигателя и обеспечения его стабильной работы в рабочем режиме.

Система запуска состоит из следующих элементов:

  • стартер типа СТ-142Б;
  • реле стартера;
  • выключатель стартера и приборов;
  • реле блокировки;
  • дублирующий выключатель стартера;
  • розетка внешнего пуска.

Стартер СТ-142Б автомобиля КамАЗ

Стартером является электрический двигатель постоянного тока. Устройство служит для преобразования электрической энергии от источника тока в механическую энергию вращения коленчатого вала.

Устройство выполнено в герметичном корпусе и обладает последовательным возбуждением. Агрегат оснащен электромагнитным реле. С помощью электромагнитного реле шестерня стартера входит в зацепление с венцом маховика. Запуск и работа стартера сопровождается миганием контрольной лампы.

Первым приводом электродвигателя является храповый механизм. Храповик обладает свободным ходом. Вторым приводом служит масса двигателя.

Номинальное напряжение стартера типа СТ-1425 составляет 24 В. Номинальная мощность не превышает 7,7 кВт. Передаточное число установки «двигатель-стартер» имеет показатель 11,3.

Генератор автомобиля КамАЗ

Генератор представляет собой агрегат для преобразования механической энергии вращения коленчатого вала в электричество.

Генератор состоит из неподвижной части – статора и вращающегося элемента – ротора. Статор состоит из набора металлических пластин с обмотками из меди. Медные обмотки сдвинуты на 120° относительно друг друга.

Ротор имеет вид стального вала с рифлёной поверхностью. На вал запрессованы два магнитопровода. Между ними установлена медная обмотка возбуждения.

При подаче электроэнергии от источника питания в обмотках генератора возникают магнитные потоки. Каждый поток имеет противоположное направление. Пересечение разнонаправленных потоков приводит к образованию электроэнергии. Через щеточные выводы образуемая электроэнергия поступает к потребителям.

Электрическая схема грузового автомобиля КамАЗ имеет сложную конструкцию. Она состоит из многочисленных реле, датчиков, выключателей и контрольных ламп. Знание базовых принципов работы каждого элемента является обязанностью каждого водителя транспортного средства.

Генератор КамАЗ Евро-3 — это механизм, который обеспечивает энергопотребители питанием. Евро-3 — это международный экологический стандарт, по которому изготовлен этот механизм.

Сколько ампер выдаёт автомобильный генератор на аккумулятор

Сила тока, необходимая электросистеме каждого авто, индивидуальна и зависит от количества потребителей электричества и их значений. А также ток заряда должен быть достаточным для зарядки источника питания.

Стоит отметить, что показания ампер появляются только тогда, когда в электросистеме автомобиля есть нагрузка и, соответственно, разрядка АКБ. После запуска двигателя машины, ток заряда составляет около 6—10 ампер и со временем падает, потому что идёт заряд аккумулятора, принимающего на себя основное потребление энергии. Если включить дополнительно оборудование — фары, магнитолу или обогрев зеркал, то можно увидеть повышение значений зарядного тока.

Во время покупки генератора обращайте внимание на его технические характеристики, которые производитель указывает на корпусе — именно там вы найдёте информацию о том, какой ток максимально будет поступать на аккумулятор. В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке

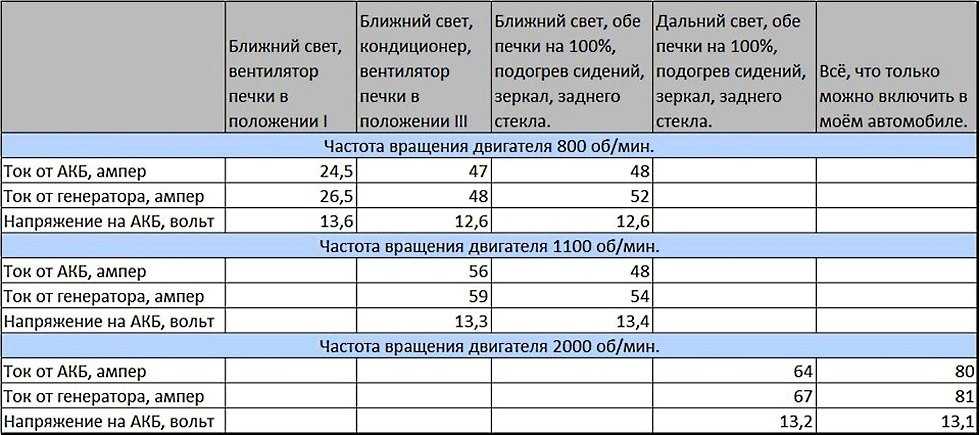

В таблице ниже можно посмотреть примерные значения силы тока, которые показывает генератор при различной нагрузке.

Таблица 1. Сколько ампер выдает генератор под нагрузкой.

Способы устранения проблем с АКБ

В первую очередь нужно проверить зарядку АКБ, когда работает двигатель. При нормальной подзарядке напряжение будет находиться в пределах 13,6 — 14,2 Вольта. Если заряд слабый, значение будет ниже 12 Вольт (автор видео — ВАЗ 2101-2107 ремонт и обслуживание).

Для устранения неисправностей нужно подготовить инструкцию со схемой электрического оборудования автомобиля ВАЗ 2110 и необходимый инструментарий:

  • пассатижи;
  • плоскую и крестовую отвертки;
  • мультиметр;
  • контрольную лампочку на 12 В;
  • нож;
  • наждачную бумагу.

Проверка АКБ на авто

Существуют следующие способы устранения неисправностей, которые можно определить по тому, как горит лампа аккумулятора и тухнет:

  1. Если индикатор зарядки на приборной панели не горит, это говорит о том, что аккумулятор разряжен. Причина, почему не идет зарядка на аккумулятор, может быть в окислившихся контактах. Следует зачистить контакты на батарее. Если это не помогло, нужно замерить напряжение на клемме «30» генератора. Для этого один щуп нужно присоединить к «массе», а второй – на клемму «30». Если идущий ток сильно превышает заряд на аккумуляторной батарее, необходимо зачистить клемму на генераторе. Возможно, что нужно заменить провод, соединяющий генератора с устройством.
  2. Если вольтметр на приборной панели и сигнальная лампочка показывают, что заряд есть, но АКБ разрядилась. При этом заряд на клеммах находится в пределах нормы, а когда включается оборудование, стрелка заряда занимает крайнее левое положение. Это говорит о недостаточном натяжении ремня привода генераторного устройства или его повреждении.
  3. Зарядка АКБ может не идти по причине пробоя в одном из диодов, а также обрыва в обмотке стартера. В этом случае при выключенном зажигании с помощью мультиметра нужно проверить диоды и при необходимости их заменить.
  4. Отсутствует зарядка аккумулятора, но индикатор не горит и датчик заряда не срабатывает. Причина в перегоревшем предохранителе F10.
  5. Если зажигание включено, все приборы работают, индикатор зарядки не загорается, а заряд отсутствует, то необходимо проверить генератор. Для этого следует снять провод с клеммы «61» на генераторе и подключить его к кузову авто, который исполнит роль «минуса». Горящий индикатор аккумулятора говорит о проблеме в обмотке возбуждения генераторного устройства. Может быть причина в плохом контакте в месте соединения. В этом случае нужно зачистить контакты. Если это не устранило поломку, возможно, что причина в перегоревшей лампе.
  6. При повороте ключа в замке зажигания лампочка зарядки аккумулятора горит, а когда двигатель заводится, она не гаснет. При этом нет зарядки либо она может периодически пропадать, это свидетельствует о том, что разряжается аккумулятор. Причина в недостаточном контакте в месте, где присоединяется панель приборов. Возможно, что они окислились, и их необходимо зачистить.
  7. Проверить следует и реле-регулятор. Для этого с аккумуляторной батареи нужно подать на контакты напряжение. Если на щетках оно составит 12 Вольт, то реле исправно. Иначе его следует заменить.
  8. Если недостаточный уровень электролита, следует долить необходимое количество дистиллированной воды.
  9. При повреждении корпуса аккумулятора или окончании срока эксплуатации его следует заменить.

Техническое обслуживание генератора

После 50 000 км пробега автомобиля и в дальнейшем при каждом ТО-2 необходимо снять ГУ с двигателя, разобрать, проверить состояние шарикоподшипников и электрощеток. Поврежденные подшипники и щетки, изношенные до размера 8 мм, следует заменить.

В процессе эксплуатации автомобилей необходимо также соблюдать следующие правила:

— не допускать неправильного подключения проводов к аккумуляторным батареям или установки батарей с обратной полярностью. Это приведет к немедленному выходу из строя выпрямительных диодов ГУ и ИРН;

— не отключать провода от плюсового вывода ГУ и от аккумуляторных батарей при работающем двигателе. Это резко уменьшит нагрузки на генератор, что может привести к выходу из строя ИРН;

— не проверять исправность ГУ путем замыкания клемм «+», «В», «О» на массу или между собой. Это может привести к выходу из строя ИРН или выпрямительного блока ГУ;

— не соединять клемму «Ш» щеткодержателя. доступ к которой открыт через окно в его кожухе, с клеммами «+» генератора и «В» щеткодержателя. Это приведет к выходу из строя ИРН;

— не проверять исправность схемы электрооборудования мегомметром или лампой напряжением выше 26 В при включенной ГУ. Это может привести к выходу из строя ИРН и выпрямительного блока;

— при проведении на автомобиле сварочных работ предварительно отключить аккумуляторные батареи выключателем массы, снять провода с клемм «+» ГУ и «В» щеткодержателя, а при проведении сварочных работ на автопоезде — дополнительно вынуть штепсельные вилки из щеток полуприцепа во избежание сгорания соединительного электрокабеля.

По окончании сварочных работ убедиться, что наконечник провода на клемме «+» ГУ надежно зажат гайкой. Ослабление затяжки гайки в этом контакте (появление искрения) приведет к выходу из строя ИРН;

— при мойке двигателя избегать прямого попадания воды в ГУ.
