Реле бензонасоса нива шевроле где находится

Назначение бензонасоса

Само название детали говорит о том, что она нужна для перекачивания топлива из резервуара в магистраль ТС. На автомобиле Нива Шевроле устанавливается погружной бензонасос. Он представляет собой коллекторный двигатель, где роль статора играют два магнита. Но чаще всего под бензонасосом подразумевают не только сам моторчик, а целый модуль, в состав которого входит:

Корпус выполнен из пластика. Он выполняет несущую функцию, так как на нем крепятся основные элементы модуля. Обычно не доставляет проблем в течение всего периода эксплуатации автомобиля, если только он не подвержен механическому воздействию.

Фильтр считается расходным материалом. Его приходится менять по мере загрязнения. Точно указать ресурс невозможно, так как он зависит от качества применяемого топлива.

Датчик уровня предназначен для подачи сигнала, который после преобразования поступает на приборную панель. Возможность контроля количества топлива сегодня является неотъемлемой функцией любого автомобиля. Кроме этого, бортовой компьютер может рассчитать расход или остаточное количество бензина.

Регулятор давления представляет собой перепускной клапан. Давление в магистрали не может расти бесконечно, а система впрыска не всегда способна потреблять то количество бензина, которое поступает от бензонасоса.

Чтобы добраться до модуля, достаточно откинуть сиденье заднего дивана, поэтому бензобак снимать не приходится. Задачей насоса является не только перекачивание топлива, но и создание определенного давления в целой системе. А при избыточном давлении срабатывает клапан, и бензин переливается обратно в бак.

Методы устранения неисправностей электрической цепи бензонасоса

Неисправное реле или предохранитель заменяют на новый, но вначале требуется устранить причину их выхода из строя. Если в цепи обрыв или короткое замыкание, то эта часть проводки перекладывается целиком. Плохой контакт в разъемах исправляется обжатием или пропайкой проводов. Стоимость нового реле в магазине составляет в среднем 200-400 рублей. При этом дорогое не всегда значит качественное

В первую очередь обращайте внимание на внешний вид реле и качество изготовления, а также отзывы продавцов

Совет! Временно для продолжения движения можно воспользоваться снятым реле с любой второстепенной цепи.

Предохранитель можно заменять только на такой же по номиналу в 15А. На Шевроле Нива устанавливаются современные ножевые предохранители, которые никогда не теряют контакт от вибраций и служат достаточно долго.

Схема предохранителей ВАЗ Нива на инжектор

Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не менять расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.

Блок предохранителей ВАЗ 21214 Нива с описанием

В обновленных моделях именно в этот блок поместили предохранители, ответственные за различные типы фар.

Оба блока соединены между собой. Общее число предохранителей в верхнем из них равно десяти, в то время как внизу их поместили шесть с учетом резервных.

№ предохранителя

Сила тока (ампер)

Электроцепь

F1

16

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

F2

8

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателейповорота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

F3

8

Левый дальний свет, контрольная лампа включения дальнего света

F4

8

Правый дальний свет

F5

8

Левый ближний свет

F6

8

Правый ближний свет

F7

8

Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

F8

8

Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплениеми вентиляцией

F9

8

Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогревастекла двери багажного отделения

F10

8

Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях

F11/F12

8

Резерв

F13

8

Контакты реле противотуманного света в задних фонарях

F14

16

Прикуриватель

F15/F16

16/8

Резерв

В нижнем дополнительном монтажном блоке ВАЗ Нива можно найти такие элементы электрозащиты:

№ предохранителя

Сила тока (ампер)

За что отвечает

F11

8

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации)

F12

8

Реле дневных ходовых огней, лампы дневных ходовых огней

F13

8

Лампы и реле заднего противотуманного огня

F14

16

Прикуриватель

F15

16

Резерв

F16

8

Резерв

№ предохранителя

Сила тока (ампер)

Ответственная часть

F1

30

Контакты реле правого электровентилятора

F2

30

Контакты реле левого электровентилятора

F3

15

Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

F4

15

Элементы обогрева управляющего и диагностического датчиков кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Схема предохранителей ВАЗ 2131 Нива

Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающих за большинство электроцепей. Один дополнительный блок также оснащен элементами, призванными защитить цепи системы управления мотором.

Видео-инструкция по замене:

Достаточно распространенный вариант: «На улице похолодало. Сел в машину, завелся, и сразу заглохла машина!». Первая мысль — «сломался бензонасос». Стартер крутиться бодро, но не схватывает ни сколечко.

0) Когда машина работает исправно, то при повороте ключа зажигания слышен щелчок реле бензонасоса (под бардачком, в ногах пассажира), после чего 4-6 секунд гудит бензонасос (поднимает давление), после чего снова щелчок реле. Также реле и работу насоса слышно во время работы стартера. (Но из-за самой работы стартера слышно очень тихо).

В моем случае реле было слышно, а насос молчит.

Но следует иметь виду, что щелчки и насос будут слышны только первые 2 поворота ключа. После этого «мозги» бошевские блокируют работу давления, считается что давление в системе есть.

Можно сбросить минусовую клемму с АКБ на несколько минут (обнулить «мозги»). После этого снова будет включаться насос.

Убедитесь в наличии бензина в бензобаке. (хотя реле будет щелкать и без него, насос будет слышно и без него).

Что проверять, куда ползти. 1) Залезаем под капот. Топливная рампа (там где формунки) В конце рампы (со стороны лобового стекла) есть колпачек. Под колпачком золотничек (клапан) нажав на который бензин из рампы должен течь хорошей струйкой. После нескольких попыток завода ключем струйка должна быть. Можно проверять вдвоем (один поворачивает ключ зажигания, второй проверяет давление в рампе). Если давление есть — с бензонасосом все в порядке. Причина не в нем.

Что сделать, если варианты не сработают?

Случается так, что после всех манипуляций насос по-прежнему не работает и тогда необходимо обращать внимание на проводку и состояние насоса в целом. Если два вышеописанных способа никак не повлияли на работоспособность топливной системы, то, скорее всего, вышел из строя сам бензонасос

Диагностировать его состояние можно при помощи вольтметра, проверив напряжения на контактах, и если оно присутствует, то это будет говорить только о замене агрегата, а вот если оно отсутствует, то имеет место разрыв или замыкание провода

Если два вышеописанных способа никак не повлияли на работоспособность топливной системы, то, скорее всего, вышел из строя сам бензонасос. Диагностировать его состояние можно при помощи вольтметра, проверив напряжения на контактах, и если оно присутствует, то это будет говорить только о замене агрегата, а вот если оно отсутствует, то имеет место разрыв или замыкание провода.

Видно не вооружённым глазом, что контакты оплавлены и нуждаются в замене.

Основные неисправности и их возможные причины

Проблемы в работе бензонасоса проявляются в работе двигателя, который начинает себя некорректно вести:

  • Не заводится или глохнет.
  • Работает на холостых, но не набирает высокие обороты.
  • Не развивает достаточной мощности.
  • Неустойчиво работает на холостом ходу.

Подобные симптомы проявляются и при неисправностях зажигания, впрыска и других ключевых систем. Однако начать стоит с проверки работы насоса.

Проблемы возникают по следующим причинам:

  • Обрыв проводов или окисление контактов цепи питания реле и бензонасоса.
  • Неисправность регулятора давления.
  • Выход из строя реле или предохранителя.
  • Засорения топливного фильтра.

Как функционирует бензонасос Нивы Шевроле

После демонтажа модуля необходимо приступить к его разборке, так как сам моторчик находится внутри корпуса. Алгоритм разборки интуитивно понятен. Электромотор вставлен в специальный корпус, удерживающийся шплинтом на направляющих. На роторе закреплена крыльчатка с лопастями. При ее вращении образуется завихрение топлива, в результате которого бензин приобретает кинетическую энергию и поступает в магистраль. Узел при выходе из строя меняется целиком, так как считается неразборным.

Рычаг поплавка соединен с ползунком реостата. При изменении уровня топлива в баке изменяется сопротивление резистора датчика.

Оно расположено под бардачком с пассажирской стороны и закрыто декоративной крышкой. В том же блоке установлен предохранитель цепи

На эти две детали необходимо обращать внимание, так как они часто становятся причиной неисправности

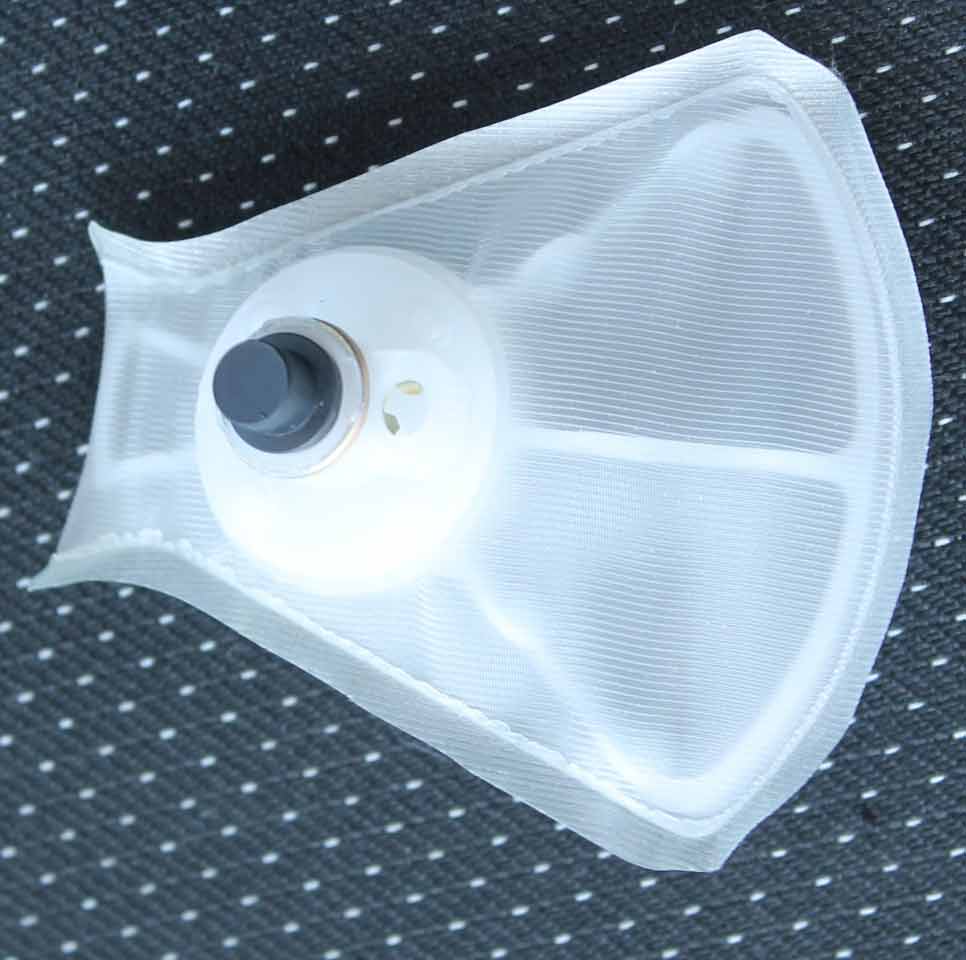

Топливо поступает в бензонасос через фильтрующий элемент, выполненный в виде мелкой сетки. Это уберегает узел от попадания внутрь крупных инородных частиц. Запрещается «сушить» бак, то есть расходовать топливо до конца, так как насос должен оставаться погруженным для частичной смазки и охлаждения. При работе крыльчатки в магистрали нарастает давление, которое варьируется от 3,6 до 4 бар, если включено зажигание, а двигатель не работает. При достижении предельного давления срабатывает клапан регулятора.

Замена предохранителей

Watch this video on YouTube

Перед тем, как производить замену элемента, необходимо устранить причину его выхода из строя. Запрещается использовать предохранители другого номинала. Расчетная сила тока для каждой цепи можно посмотреть в таблице назначения, расположенной выше в статье.

Защитное устройство может выйти из строя из-за длительного времени эксплуатации, поэтому если какой-либо потребитель перестает работать, первым делом следует проверить его предохранитель.

Они держатся в своих гнездах на скользящих контактах. Для того, чтобы извлечь элемент, достаточно просто потянуть его из гнезда. Чтобы это было удобнее выполнить, современные монтажные блоки оснащены пластиковым пинцетом.

Неисправность предохранителя можно определить визуальным осмотром или с помощью омметра. Так как корпуса изготавливаются из прозрачного пластика, то целостность проводника легко определить невооруженным глазом. К тому же перегорание проводника сопровождается повышением температуры. На пластиковом корпусе остаются следы теплового воздействия. Подобрав подходящий по номиналу элемент, его вставляют в гнездо на место вышедшего из строя.

Если предохранитель сгорел в дороге, то заменить его можно идентичным, защищающим цепь того потребителя, который в данное время не используется.

Больше информации об электронике Шевроле Нива можно найти здесь.

Схема реле и предохранителей Шевроле Нива после 2009 (рестайлинговая)

Года выпуска

2009 2010 2011 2012 2013 2014 2015 2016 2017 2018 2019 и н.в.

Схема реле

Номер на схеме За что отвечает
К1 не используется
К2 реле стеклоочистителя (дворника)
К3 реле-прерыватель указателей поворота и аварийной сигнализации
К4 реле ближнего света фар
К5 реле дальнего света фар
К6 дополнительное реле
К7 реле обогревателя заднего стекла
К8 резерв

Плавкие предохранители и вставки

Номер За что отвечает Сила тока, А
F1 Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света 5
F2 Лампа ближнего света левая блок-фара) 7,5
F3 Лампа дальнего света левая блок-фара), контрольная лампа включения дальнего света фар 10
F4 Левая противотуманная фара 10
F5 Реле электростеклоподъемников, электростеклоподъемники передних дверей 30
F6 Предохранитель прикуривателя 15
F7 Реле звукового сигнала, звуковой сигнал, плафон освещения багажника 20
F8 Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида 25
F9 Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода 20
F10 Блок дистанционного управления электропакетом блокировка дверей) 20
F11 Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов 5
F12 Лампа ближнего света правая блок-фара), мотор-редукторы регулятора пучков света блок-фар 7,5
F13 Лампа дальнего света правая блок-фара) 10
F14 Правая противотуманная фара 10
F15 Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений 20
F16 Реле-прерыватель указателей поворотов и аварийной сигнализации 10
F17 Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения 7,5
F18 Вентилятор отопителя, предохранитель печки 25
F19 Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера 10
F20 Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер 7,5

Выносные реле

Номер За что отвечает
1 Реле противотуманных фар (ПТФ)
2 Реле стеклоподъемников
3 Реле обогрева сидений
4 Реле звукового сигнала
5 Реле стартера

Находится под вещевым ящиком со стороны пассажира.

Номер За что отвечает
1 Дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения)
2 Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора
3 Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса
4 Предохранитель (15А), защищающий цепь постоян­ного питания контроллера
5 Реле правого электровентилятора
6 Реле левого электровентилятора
7 Реле бензонасоса
8 Главное реле
9 Предохранитель (50А), защищаю­щий цепи левого электровентилятора
10 Предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле
11 Контроллер

Где находится реле бензонасоса Нива Шевроле

Одним из распространенных случаев, наиболее не любимых автовладельцами, является ситуация, когда в самый неподходящий момент машина не заводится. Причиной может быть поломка бензонасоса, вместе с тем для того, чтобы попытаться в полной мере осуществить комплекс мер по диагностике, оперативно найти и устранить неисправность, автовладельцу желательно знать о том, где находится реле бензонасоса Нива Шевроле.

Реле бензонасоса является очень важной деталью, некоторые специалисты ее называют одной из ключевых в топливной системе автомобиля. В этом утверждении есть большая доля правды, ведь этот элемент, по сути своей, и является своего рода ключом, коммутационным устройством, без срабатывания которого ваш двигатель попросту не запустится

Как и любое реле, оно работает по принципу замыкания-размыкания электрической цепи под воздействием электромагнитного поля, и включается при подаче напряжение на контактах. Кроме того, оно служит для усиления импульса, подаваемого в систему топливоподачи.

Найти реле бензонасоса Нива Шевроле не так уж и сложно. Оно находится в блоке реле, расположенном под бардачком с правой стороны. Открыв крышку, там можно увидеть четыре коммутационных устройства. Одно из них, третье по счету слева, и есть реле бензонасоса, которое расположено возле предохранителя на 15 ампер, отвечающий за безопасность всей электрической цепи системы. Такое расположение было выполнено для удобства пользователей, чтобы они могли иметь беспрепятственный доступ к устройству.

Конструкция реле бензонасоса принципиально ничем не отличается от многих подобных устройств. Оно состоит из катушки с медной проволокой, контактов, возвратной пружины и якоря.

Питается реле от напряжения в 12 вольт, и переключение происходит после того, как ключ поворачивается в замке зажигания. Импульс приводит в действие контакты, они замыкаются, и питание подается на бензонасос.

Именно в этот момент мы обычно и начинаем слышать характерное жужжание, свидетельствующее о том, что система подачи топлива заработала, и работает она нормально, а значит, с этим проблем точно не будет.

Если существует подозрение на неисправность реле, следует провести оперативную диагностику. Существует два основных способа:

  • замена «подозреваемого» реле бензонасоса на исправное;
  • проверка при помощи кусочка провода.

В первом случае, при условии целостности предохранителя, при запуске автомобиля после поворота ключа в замке зажигания диагностику можно считать законченной, ибо это означает, что все остальные устройства работают нормально.

Как делается замена сцепления Нива Шевроле своими руками

Если исправное «сменное» реле отсутствует, подойдет кусок проводника. Его оголенными концами необходимо замкнуть контакты под номерами «30» и «87» (их нетрудно найти).

После того как контакты замкнуты, нужно повернуть ключ в замке зажигания.

Если двигатель запустился, значит, реле требует замены, ибо эксплуатация автомобиля с перемычкой, установленной напрямую, мимо реле, категорически запрещается.

Важно помнить, если при обоих вариантах проверки работоспособности реле, двигатель так и не запустился, следует искать причину неисправности далее по цепи. Возможно, забился шланг, или неисправен сам бензонасос, но дело здесь, как можно понять, уже не в реле

Подводя итоги, стоит отметить, что выход из строя реле бензонасоса является не такой уж и частой причиной того, что двигатель не заводится, ибо устройство это конструктивно несложное и довольно надежное в эксплуатации.

Вместе с тем, с учетом особенностей диагностики, о которых речь шла выше, опытные автолюбители рекомендуют постоянно иметь при себе запасное реле, чтобы в самый неподходящий момент не пришлось идти пешком в ближайший магазин запчастей или на станцию техобслуживания.

Замена нагревателя вентилятора

Итак, у вас потёк радиатор печки, чтобы удостовериться в этом и не заниматься “мартышкиным трудом” трогаем со стороны переднего пассажира патрубки радиатора, если сухие, то смотрим под водительским ковром лужу. Если лужа от антифриза, то она будет жирная и сладкая на вкус. Итак если все признаки совпадают, то вероятнее всего потёк радиатор.

Едем в магазин, покупаем радиатор. Я купил обычный алюминиевый за 500 рублей и на всякий случай хомутов. Так же вам понадобится 10 литров антифриза. Так же запаситесь коробочками под саморезы, ведь их будет реально много!

Сливаем антифриз. Чтоб вышло как можно больше подуйте в расширительный бачок.

Сразу скажу что нужно снимать торпедо, если не хотите попасть на заправку кондея, хотя судя по догадкам и в том случае придётся снимать торпедо.

Первым делом снимаем бардачок, снимается легко, проблем не должно возникнуть.

Откручиваем центральную консоль вместе с магнитолой. Тут тоже ничего сложного.

Далее начинаем разбирать декоративную облицовку

торпедо, попутно скидывая приборную панель и подрулевой кожух с переключателями.Вытаскиваем воздуховод, который находится за приборной панелью. Тут помучаться вам придётся с тросиками. Почему нельзя снять торпедо целиком? — спросите вы. Вот этот болт вам не даст.

печка нива шевроле

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Два типа регуляторов давления топлива

На автомобилях «Шевроле-Нива» до 2009 года выпуска РДТ устанавливался на топливной рампе. К корпусу РДТ подходили напорный топливопровод от бензонасоса. Излишки горючего возвращались в бензобак по сливному трубопроводу, в просторечии «обратке». Также к отдельному патрубку корпуса подходила трубка подачи разрежения от впускного коллектора.

Автомобили, выпущенные после 2009 года, оснащены топливным модулем, в котором установлены фильтр грубой очистки топлива, турбинный электробензонасос с реле управления, датчик уровня топлива и регулятор давления топлива. Таким образом, современный РДТ превратился в обычный переливной клапан, что упростило его конструкцию и повысило надежность системы питания в целом. Функцию определения требуемого моментного количества топлива взял на себя блок ЭУД, суммируя показания датчиков положения дроссельной заслонки и массового расхода воздуха и управляя форсунками. В электронной части ЭУД произошел переход от процессора (контроллера) типа «7.0» к «7.9.7».

Важно! Контроллеры «7.0» и «7.9.7» не взаимозаменяемы. Неисправности РДТ обычно вызваны тем, что пружина, воздействующая на клапан, «проседает», её усилие в результате длительных переменных нагрузок постепенно уменьшается

Клапан уже не так плотно прилегает к седлу, в итоге значительная доля горючего поступает в «обратку», давление в рампе снижается даже при короткой остановке двигателя. При нажатии на педаль управления дроссельной заслонкой двигателю не хватает топлива, что вызывает «провалы» вместо повышения оборотов, особенно при ускорениях и на переходных режимах

Неисправности РДТ обычно вызваны тем, что пружина, воздействующая на клапан, «проседает», её усилие в результате длительных переменных нагрузок постепенно уменьшается. Клапан уже не так плотно прилегает к седлу, в итоге значительная доля горючего поступает в «обратку», давление в рампе снижается даже при короткой остановке двигателя. При нажатии на педаль управления дроссельной заслонкой двигателю не хватает топлива, что вызывает «провалы» вместо повышения оборотов, особенно при ускорениях и на переходных режимах.

Про неисправности

Характерные признаки неисправного РДТ:

  • Неустойчивая работа двигателя на холостом ходу, двигатель запускается с трудом и первые минуты после запуска «троит»;
  • Из-за поступающей в цилиндры неравномерно обогащаемой бензовоздушной смеси, «плавает» число оборотов коленвала на холостом ходу;
  • Двигатель «не тянет» и «тупит», то есть не развивает былой мощности и утрачивает приемистость;
  • При движении чувствуются рывки и подергивания, замедленные реакции на нажатие педали управления дроссельной заслонкой;
  • Возрастает расход топлива, повышается содержание СО и СН в выхлопных газах.

Обратите внимание, что любая из этих неисправностей может быть вызвана не регулятором давления, а проблемами с чем-то другим. https://www.youtube.com/embed/IwmEVn255NI

Самостоятельная диагностика

Необходимо отметить, что большинство признаков неисправности РДТ совпадают или очень похожи на проблемы с электробензонасосом или форсунками.

При расположении регулятора в топливной рампе, для его проверки следует:

Отвернуть с торца рампы пробку контрольного клапана, в котором расположен обычный золотник, как в колесах автомобиля. Во внутренней резьбе пробки расположено уплотнительное кольцо, состояние которого тоже нужно проверить и при необходимости заменить кольцо или пробку в сборе;

Пользуясь металлическим колпачком от «пипки» колеса, вывернуть золотник из контрольного клапана и навернуть на клапан шланг обычного компрессометра, предварительно открутив переходник со свечной резьбой;
Запустить двигатель на холостых оборотах и по компрессометру определить давление в топливной рампе. При исправном бензонасосе прибор покажет 2,8…3,0 кг/см2. Если при этом пассатижами (аккуратно!) пережать шланг «обратки», давление должно возрасти до 5,0…6,0 кг/см2.
Заглушить двигатель. Наблюдая за показаниями компрессометра, убедиться , что остаточное давление в рампе сохраняется в пределах 2,8 …3,0 достаточно длительное время, хотя бы 10-15 минут.
Если всё так, ваш регулятор давления топлива и бензонасос исправны. Если при пережиме «обратки» давление в рампе не поднималось или поднялось незначительно – неисправен бензонасос

Если давление в рампе быстро снижается – неисправен РДТ.
Снять компрессометр, ввернуть золотник, навернуть и осторожно затянуть пробку контрольного клапана.

Предохранители в Шевроле Нива

Где расположены предохранители в Шевроле Нива?
Предохранители и реле (2) находятся в блоке, крепятся на специальных кронштейнах под панелью приборов слева от рулевой колонки и закрепляются снизу крышкой.

Чтобы получить доступ в блок предохранителей Шевроле Нива, необходимо снять его крышку, отвернув саморезы.

Замена неисправных предохранителей в Шевроле Нива

Неисправный предохранитель определяется по вышедшим из строя цепям, защищаемым этим предохранителем, в соответствии с таблицей, представленной ниже. Сила тока, на которую рассчитан предохранитель указывается на его лицевой стороне, а номер предохранителя наносится на корпусе монтажного блока.

Внимание! Новый предохранитель ОБЯЗАТЕЛЬНО должен иметь ту же самую маркировку, что и вышедший из строя.


Схема размещения реле в Шевроле Нива (может отличаться от приведенной на рисунке).

Обозначение Цепи
K1 Реле контроля исправности ламп (на автомобилях семейства ВАЗ 2123 вместо реле устанавливаются перемычки)
K2 Реле очистителя ветрового стекла
K3 Реле — прерыватель указателей поворота и аварийной сигнализации
K4 Реле включения ближнего света фар
K5 Реле включения дальнго света фар
K6 Дополнительное реле
K7 Реле включения обогрева заднего стекла
K8 Резервное реле (на автомобилях семейства ВАЗ-2123 не устанавливается)
F1 5А. Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Лампы габаритного света левого борта.
F2 7.5А. Левая фара (ближний свет)
F3 10А. Левая фара (дальний свет). Контрольная лампа дальнего света фар в комбинации приборов
F4 10А. Резервный
F5 30А. Реле электростеклоподъемников передних дверей. Электростеклоподъемники передних дверей
F6 15А. Блок управления блокировки замков дверей
F7 20А. Реле звукового сигнала. Звуковой сигнал. Прикуриватель
F8 20А. Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
F9 20А. Реле обогрева заднего стекла (обмотка). Дополнительное реле. Электродвигатель очистителя заднего стекла. Переключатель очистителей и омывателей ветрового и заднего стекла
F10 20А. Резервный
F11 5А. Лампы габаритного света правого борта
F12 7.5А. Правая фара (ближний свет). Моторедукторы корректоров света фар
F13 10А. Правая фара (дальний свет)
F14 10А. Резервный
F15 20А. Резервный
F16 10А. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F17 7.5А. Плафон освещения салона. Плафон индивидуальной подсветки. Лампы стоп-сигнала. Контрольная лампа неисправности системы управления двигателем
F18 25А. Переключатель электродвигателя отопителя. Электродвигатель отопителя
F19 10А. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворотов). Контролная лампа включения габаритного света в выключателе наружного освещения. Лампы указателей поворота. Контрольные лампы указателей поворота в комбинации приборов. Контрольная лампа включения дифференциала
F20 7.5А. Резервный
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
