Замена ламп ближнего и дальнего света на лада калина 2 и 1 поколения

Выбор лампочки

Направившись за новой лампочкой для своей Лады Гранта, предстоит вначале изучить маркировку, нанесенную на штатном изделии. Необходимо найти деталь, где значится Н4. В данном световом устройстве мощность ограничивается 55 Вт, что считается значимым критерием в выборе элемента. Световые запчасти, призванные генерировать дальний свет, имеют мощность чуть выше – 60 Вт.

Примечание. Лампочки ближнего освещения для Лады Гранта считаются универсальными, следовательно, они служат как для дальней, так и ближней освещенности. Применяют вариант 55 (ближний свет) и 60 Вт (соответственно, дальний), тип – Н4. Как раз таким вариантом необходимо запастись, чтобы поменять световой прибор.

Кроме того, стоит тщательно осмотреть изделие, чтобы в нем не было слабых контактов либо плохой спайки. Подобные неисправности недопустимы, так как в ходе движения по неровным дорогам они способны спровоцировать потухание светового пучка, а это весьма небезопасно.

Силовые предохранители

Блок силовых предохранителей находится под капотом и расположен между аккумулятором, опорой стойки и бачком охлаждающей жидкости. Выглядит в виде вертикально установленной коробки. Сняв с неё верхнюю крышку, появляется доступ к силовым предохранителям.

F1 (50 A) — электроусилитель руля. Если руль крутится туго, проверьте также предохранитель F32.

F2 (30 A) — вентилятор отопителя

F3 (60 A) — генератор. Если происходит быстрый разряд аккумулятора или горит лампа разряда, проверьте данный предохранитель, а также работу самого генератора и его щётки.

F4 (60 A) — генератор

F5 (30 A) — ближний свет фар. Проверьте также реле K9 и предохранители F12, F13.

При устранении любых неполадок, связанных с электрикой, будьте осторожны. Замену предохранителей и реле выполняйте только на заглушённом двигателе с выключенным зажиганием.

Если в вашем автопарке имеются не только Гранты, можете прочитать также про предохранители и реле Калины.

Предохранители и реле 2107

Замена реле поворотов на Гранте

Первым делом находим и снимаем защитную крышку блока предохранителей (монтажного блока). Чтобы это сделать необходимо, отщелкнуть специальные фиксаторы. Процесс снятия лучше всего начинать с левого верхнего угла. Подцепите угол крышки, приложите усилие и выведите фиксатор крепления из паза. Потяните декоративный элемент на себя.
После того, когда все фиксаторы вышли из пазов, не предпринимайте резких движений, не дергайте корпус декоративной крышки. Все дело в том, что на корпусе имеется кнопка открытия багажника, к которой присоединена контактная фишка с проводами. Поэтому для того, чтобы не повредить контакты и проведения дальнейших работ, фишку необходимо отсоединить от разъема кнопки.
После демонтажа декоративной крышки мы получаем свободный доступ к монтажному блоку с предохранителями и реле

Обратите внимание, что для снятия предохранителей предусмотрен специальный пластиковый съемник, при помощи которого значительно облегчается весь процесс проведения работ. Для снятия реле в монтажном блоке находится такой же съемник, только наибольшего размера

Кроме того, на оборотной (внутренней) стороне декоративной крышки имеется схема с подробными обозначениями принадлежности всех внутренних компонентов, что очень удобно при работе.
Все элементы в монтажном блоке имеют свою маркировку. За работу поворотников и аварийной сигнализации отвечает изделие с наименованием «К5».
Реле в блоке установлены достаточно надежно и для того, чтобы его заменить потребуется применить определенную физическую силу. Лучше всего демонтировать деталь при помощи съемника. Однако достаточно часто, снять реле не получается даже при его использовании.  Идеальное решение для таких случаев — применение плоскогубцев.
Обратная крышки немного сложнее процесса снятия. Не забудьте присоединить контактную фишку к разъему кнопки открытия заднего багажника. Монтаж рекомендуем начинать с нижней правой стороны.  Заведите крайний правый фиксатор в отверстие, далее тот же самое проделайте с центральным и крайним левым фиксатором. После чего, переместитесь к верхним крепежным элементам и проведите аналогичные манипуляции. При помощи простого нажатия, защелкните декоративную крышку на панели.
На этом процесс снятия, установки окончен.

https://youtube.com/watch?v=eSW_JQyzuuc

«Важно. Если реле в вашем автомобиле постоянно выходят из строя, значит, есть основания для проведения тщательной диагностики соответствующей цепи электропитания»

Варианты места нахождения предохранителя прикуривателя и магнитолы

Бывают случаи когда при отказе в работе авто проигрывателя и прикуривателя, после проверки блока предохранителей, находящегося внутри салона (слева от рулевой колонки), нужное устройство (F4), оказывается исправным. В таком случае, искать поврежденную деталь следует искать в моторном отсеке. Именно там, в районе АКБ и находиться второй (первый ?) блок (блок реле) с неисправным предохранительным устройством.

Обнаружив релейный блок, открываем его крышку и изучаем нанесенную на ее обратной стороне, схему расположения предохранителей. При возникновении вопросов, ищем необходимую информацию в инструкции по обслуживанию автомобиля или на нашем сайте в интернете. Заменяем сгоревшую деталь.

Советы специалистов

Не производите замену предохранителей на аналогичные детали большей или меньшей мощности. Это может привести к возникновению намного более серьезных аварийных проблем. И никогда, ни при каких обстоятельствах не используйте подручные средства, так называемые — жучки. Данная лотерея с энергосистемой автомобиля может закончиться его возгоранием. Оно вам надо?

При замене деталей, в порядке отключайте аккумулятор (обязательное к исполнению действие при выполнении любых ремонтных работ авто), иначе количество нуждающихся в замене предохранителей, а то и самой проводки значительно увеличиться. Разумеется, после того, как вы придете в себя после удара током. Несмотря на кажущуюся легкость операции, относитесь к замене предохранителя авто прикуривателя и магнитолы, со всей должной внимательностью и ответственностью.

Вот этот предохранитель у меня и сгорел в последний раз. Поехал в сервис, заменили, теперь все нормально. Сейчас опять, через три месяца после того раза, сгорел. Это что, моя магнитола ломается? Еще и ее менять придется вместе с предохранителем?

Частые проблемы с предохранителями наблюдались в первых поколениях моделей, позже инженеры устранили недоработки.

Где находится БП: в Лада Гранта, как и в предыдущих ВАЗах, монтажный блок установлен слева от рулевой колонки. Дополнительный блок — справа от аккумулятора, там силовые предохранители (далее – модули). Тыльная сторона крышки с описанием распиновки каждого из модулей (см. фото).

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

В случае выхода из строя, заменить неисправные модули новыми не сложно, но будьте внимательны, не нарушайте технологию монтажа. В противном случае рискуете повредить оборудование.

Действуем в салоне

  1. Монтажный блок предохранителей расположен в левой части панели приборов. Снимаем крышку с интегрированным в нее переключателем режимов наружного освещения. Если работы осуществляется на модификациях LADA Granta «Люкс» и «Норма», то не забываем о необходимости отключения кнопки, служащей для отпирания замка багажника.
  2. Вооружившись схемой, определяем пришедший в негодность предохранитель прикуривателя или же предохранитель бензонасоса и так далее. Смотрим на целостность нити и делаем соответствующий вывод. Если элемент негоден, то заменяем его новым аналогом путем фиксации в посадочном гнезде. Такое действие повторяем со всем перечнем перегоревших предохранителей.
  3. «Минус» подключаем назад к аккумулятору и выполняем проверку функционирования электрического узла, в котором была произведена замена предохранителя.

Процесс замены указанных элементов, которые в себе содержит блок предохранителей, подкапотного пространства Лада Гранта реализуется аналогичным способом. Крышка на предохранительном модуле снимается посредством нехитрого действия – просто тянем ее вверх и в спокойном режиме осуществляем замену обозначенных элементов.

Монтажный блок в салоне

Этот монтажный блок располагается левее руля, у ноги водителя, неподалеку от ручки включения света. Гранты оснащаются перечнем плавких, одноразовых предохранителей с одинаковой маркировкой буквой «F» и собственной порядковой нумерацией (от 1 до 32), реле обозначается буквой «К».

https://youtube.com/watch?v=eSW_JQyzuuc

https://youtube.com/watch?v=eSW_JQyzuuc

Для снятия крышки и получения доступа к реле и предохранителям требуется потянуть на себя левую сторону низа крышки, освободив от фиксаторов находящуюся слева точку запирания. Далее вам потребуется освободить точку запирания, расположенную посередине, после этого – еще 2 точки, находящиеся справа. После освобождения верхних точек крышка без проблем снимется.

Устанавливают крышку блока предохранителей так: для начала нужно защелкнуть ее правый край, затем она защелкивается снизу, и, в самую последнюю очередь – сверху. При ее установке необходимо постоянно следить за точным совпадением фиксаторов с элементами крепления крышки.

Масса и реле топливного насоса

https://youtube.com/watch?v=HOvHILWV3Rc

https://youtube.com/watch?v=HOvHILWV3Rc

В четырнадцатой масса топливного насоса закреплена под торпедой, рядом с рычагом ручного тормоза, во время использования которого масса может быть задета и сдвинута со своего нормального положения. Чтобы исправить это снимите пластик вокруг ручника, зачистите контакты массы и присоедините её на место.

Рядом с массой расположено реле бензонасоса 2114. Реле необходимо для того, чтобы во время зажигания в системе сразу же создавался требуемый уровень давления.

Пару слов по поводу того, где находится реле бензонасоса: сняв пластик вокруг ручного тормоза, вы обнаружите сразу 3 разных реле – одно из них от бензонасоса.

Поломавшееся реле лучше сразу менять на новое, стоит оно не дорого.

Что нужно знать о предохранителях

Предохранители призваны обеспечивать защиту электрооборудования от перенапряжения и короткого замыкания.

Новые плавкие защитные устройства имеют меньший размер. Ими снабжают следующие модели Гранта:

Отличие схем в комплектациях Стандарт, Норма или Люкс незначительное, и обусловлено, прежде всего, установкой дополнительного оборудования.

Всего в монтажном блоке установлено 32 предохранителя, что немного больше, чем в старых модификациях. Те из них, что находятся в салоне, отвечают за работоспособность разных цепей с относительно малой мощностью.

Силовые же, как ранее отмечалось, вынесены в подкапотное пространство. Сделано это для обеспечения большего уровня безопасности и удобства обслуживания транспортного средства.

Производитель прямо запрещает использовать при замене защитные устройства несоответствующие по номиналу тем, что указаны в схеме. В частности, превышение максимальных значений приводит к перегрузке цепи и последующему выводу из строя оборудования ею питаемого. Все это чаще всего приводит к возгоранию.

Важно помнить – при перегорании предохранителя не стоит его менять сразу. Прежде всего, требуется выяснить, что именно привело к этому

В противном случае есть риск расплавления вставки и у нового.

Если вы не обладаете знаниями, позволяющими протестировать электросистемы, то следует прибегнуть к помощи профессионалов.

Источник

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Габариты все работают, поворотники и з/х тоже. А вот подсветка не пашет, и задние птф не реагируют на кнопку, в ней даже лампочка не загорается. Хотя в самих птф лампочки есть. Электрика вообще шалит, но это отдельный разговор (поворотники например то моргают как надо, то просто начинают гореть, подозреваю что релюшка сдохла). Ладно, погляжу сначала лампочки, потом скажу что да как.

Задние ПТФ только с ближним или дальним светом работают.Не знаю,как у нового салона,но в старом лампочка в кнопке работает от реле,не зависимо перегорели лампы в фонарях или нет.

Я наводил порядок в багажнике, там была сложенная картонная коробка, которую я не придумал лучше, как засунуть в нишу запасного колеса НАД запаской, влезла в притирку.. Мог ли я что то задеть там и сорвать какую то клемму? или там ничего такого нет и надо искать обрыв? Предохранители все целые.

Там стоит плафон подсветки багажника, посмотри, может действительно там что-то повредил

Добавлено через 3 минуты 6 секунд Задние птф не реагируют на кнопку, в ней даже лампочка не загорается. Хотя в самих птф лампочки есть.

Если я не ошибаюсь, то задние ПТФ включаются при включенных передних ПТФ

Задние ПТФ только с ближним или дальним светом работают. Ничего подобного,друг!Задние ПТФ включаются если включен стояночный свет и передние ПТФ..По другому ты их никак не включишь.И не зависят они не от ближнего,не от дальнего. Если,конечно проводка заводская,без самодеятельности.

Добавлено через 25 минут 28 секунд Там стоит плафон подсветки багажника, посмотри, может действительно там что-то повредил Он там стоит вообще то глубоко за железом. Не так просто его там повредить. Но провод массы отлететь может.

Чтобы отправить ответ, вы должны войти или зарегистрироваться

Меняем лампы в блок-фаре Lada Granta

14 декабря 2015 года

Замену ламп показываем на левой блок-фаре (для наглядности мы сняли ее с автомобиля). В правой блок-фаре лампы меняем аналогично.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Для замены лампы головного света нажимаем на фиксатор…Для замены лампы головного света нажимаем на фиксатор…Для замены лампы головного света нажимаем на фиксатор… …и снимаем крышку с корпуса блок-фары.…и снимаем крышку с корпуса блок-фары.…и снимаем крышку с корпуса блок-фары. Отсоединяем колодку жгута проводов от выводов лампы.Отсоединяем колодку жгута проводов от выводов лампы.Отсоединяем колодку жгута проводов от выводов лампы. Снимаем резиновый чехол. Нажав на концы пружинного фиксатора, выводим их из зацепления с крючками отражателя…Нажав на концы пружинного фиксатора, выводим их из зацепления с крючками отражателя…Нажав на концы пружинного фиксатора, выводим их из зацепления с крючками отражателя… …и отводим фиксатор от лампы.…и отводим фиксатор от лампы.…и отводим фиксатор от лампы. Вынимаем лампу из корпуса блок-фары.Вынимаем лампу из корпуса блок-фары.Вынимаем лампу из корпуса блок-фары.

Внимание! Лампа головного света — галогенная. Не следует касаться ее стеклянной колбы пальцами, так как следы от них приведут к потемнению лампы при нагреве

Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.

Устанавливаем новую лампу Н4 в обратной последовательности.

Для замены лампы указателя поворота, нажав на патрон и повернув его против часовой стрелки (в правой блок-фаре — по часовой стрелке), вынимаем патрон с лампой из корпуса блок-фары.Для замены лампы указателя поворота, нажав на патрон и повернув его против часовой стрелки (в правой блок-фаре — по часовой стрелке), вынимаем патрон с лампой из корпуса блок-фары.Для замены лампы указателя поворота, нажав на патрон и повернув его против часовой стрелки (в правой блок-фаре — по часовой стрелке), вынимаем патрон с лампой из корпуса блок-фары.

Нажав на лампу, поворачиваем ее до упора против часовой стрелки и вынимаем лампу из патрона.

Новую лампу PY21W устанавливаем в обратной последовательности.

Для замены лампы дневного ходового огня и габаритного света в левой фаре отводим в сторону корпус воздушного фильтра, освободив его резиновые фиксаторы. Для замены лампы в правой блок-фаре этого делать не нужно.

Повернув патрон лампы против часовой стрелки, вынимаем патрон с лампой из корпуса блок-фары.Повернув патрон лампы против часовой стрелки, вынимаем патрон с лампой из корпуса блок-фары.Повернув патрон лампы против часовой стрелки, вынимаем патрон с лампой из корпуса блок-фары. Потянув лампу, вынимаем ее из патрона.Потянув лампу, вынимаем ее из патрона.Потянув лампу, вынимаем ее из патрона.

Устанавливаем новую лампу W21/5W в обратной последовательности.

    [Техническое обслуживание Lada Granta на 45 тыс.

км пробега]

Меняем лампы в блок-фаре Lada GrantaМеняем лампы в блок-фаре Lada GrantaОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter

Советы по использованию автомобиля

Важно не допускать появления серьезных неполадок на вашей Гранте, предлагаем следовать общепринятым правилам

Систематический осмотр. Работоспособность световых элементов стоит проверять перед каждой поездкой. Как минимум раз в 4 недели осматривайте пространство под капотом

Пристальное внимание стоит уделить прочной фиксации проводов и соединений. Зачастую неполадки появляются по причине того, что в машине болтается проводка, которая трется о находящиеся в движении детали.
Проверка состояния приборов

Когда во время включения света слышатся посторонние звуки (к примеру, щелчки реле), значит, плохо работает подрулевой переключатель либо кнопка. Лучше с проблемой разбираться тут же, не дожидаясь выхода узла из строя.

Внимание! Нельзя выезжать на авто с побитыми стеклами фар, поскольку внутрь начнет попадать влага и мусор, и, соответственно, будут портиться внутренние элементы

Применение качественных запчастей. При выборе лампочек не следует бросаться на сверхбольшую мощность, это несущественно увеличит яркость света, а вот проводка и иные детали системы будут подвержены нагрузкам. Порой подобное ведет к замыканиям. Но и на качестве нет смысла экономить, ведь низкая стоимость говорит о невысокой надежности, что может спровоцировать частую замену прибора.
Бережливость ремонта

Проводя работы своими силами, важно не нарушить соединения, проводку и иные элементы.

Работы, связанные с заменой лампочек, устранением мелких нюансов, регулировкой света вполне реально проводить без привлечения специалистов. К тому же вы сэкономите денежные средства и выполните ремонт качественно, ведь это вы делаете исключительно для себя. Прислушивайтесь к автомобилю и своевременно устраняйте возникшие неисправности.

Монтажный блок Лада Гранта: предохранители

В статье рассмотрим и разберемся, как установлен монтажный блок предохранителей в Ладе Гранта, а также проведем краткую инструкцию по снятию монтажного блока Гранта и замене предохранителей и реле.

Для начала вспомним, что такое предохранитель в автомобиле. Это электроприбор, служащий для защиты электроцепи, на которую он устанавливается. Узлы Лады Гранта защищены плавкими предохранителями.

Исключением являются лишь те, сквозь которые проходит большая сила тока. К таким цепям относятся: цепь генератора, аккумулятора и пусковая стартера (двигателя).

Каждой защищенной плавкими предохранителями цепи характеризуется максимальной силой тока, протекающей в ней. Глядя на этот показатель, в разрывы таких цепей с небольшим запасом монтируются соответствующие предохранители с определенным количеством тока.

То есть, если какой-то из элементов цепи вылетает из строя, задача предохранителя не дать току превысить допустимое значение путем обесточивания данного участка цепи. Все это способствует обеспечению целостности электрической проводки, а также безопасность в случае ее возгорания, если возникает короткое замыкание одной из цепей. Все предохранители формируются в монтажный блок лада гранта.

Классификация предохранителей

Монтажный блок гранта располагается в левой части панели приборов автомобиля. Предохранители такого транспортного средства имеют меньшие габариты по сравнению с предыдущими моделями 2114-15 и ВАЗ 2110-12. Увеличено и их количество, теперь оно составляет 32. Каждый предохранитель имеет свое описание и предназначен для защиты какой-то из цепей автомобиля Гранта.

Кроме основных предохранителей существует также и блок дополнительных силовых предохранителей, находящийся в моторном отделении. Для снятия такого монтажного блока гранты необходимо сдвинуть его крышку вверх.

К таким предохранителям относятся:

– электроусилитель рулевого управления;

– вентилятор отопительной системы;

– 2 предохранителя генераторов;

– предохранитель ближнего света.

Категорически запрещается эксплуатация предохранителей, значения номиналов которых отличаются от заводских. таких предохранителей приведет к короткому замыканию электроцепи, как уже говорилось раньше, и возникновению пожара.

Не спешите заменять предохранитель, в случае обнаружения его неисправности. Вначале убедитесь в правильности работы приборов, которые они предохраняют, и только после этого делайте выводы.

В случае повторного выхода из строя предохранителя рекомендуется обратиться к автоэлектрику. Запрещается монтировать предохранитель с большим номиналом тока в электрическую цепь, если перед этим было повторное его сгорание. Это приводит к выгоранию проводки, и опять-таки пожару.

Также стоит отметить, что у каждой комплектации этой серии автомобилей имеется свой набор предохранителей. Так, например, у Гранта Люкс монтажный блок предохранителей будет отличаться от монтажного блок лада гранта норма или стандарт.

Замена реле и предохранителей

Первое что следует сделать перед заменой, это отсоединить клемму провода от отрицательного вывода аккумуляторной батареи. Сначала рассмотрим замену предохранителей лада гранта, монтажный блок который находится в моторном отделении автомобиля. Выполняем все в такой последовательности:

1) Поддевая крышку самого отсека, снимаем ее с монтажного блока;

2) Рассмотрев внутреннюю сторону крышки можно заметить схему расположения предохранителей. Исходя из этой схемы, крайние предохранители можно достать вручную.

3) Заменяем на новый.Многие задаются вопросом, как снять монтажный блок на гранте, если он расположен в салоне автомобиля.

Предлагаем следующую инструкцию:

1) Потянув, снимаем крышку монтажного блока, попутно преодолевая сопротивление фиксаторов. Их тут целых пять;

2) Отсоединяем проводную колодку от выключателя привода багажника (его замка);

3) Как и в моторном отсеке на внутренней стороне крышки нанесена схема с назначением предохранителей и их расположением;

4) Используя малый пинцет, извлекаем предохранитель;

5) Вынимаем сгоревший предохранитель, ему на замену вставляем новый.

У модельного ряда гранта монтажный блок предусматривает только стандартные предохранители, которые рассчитаны на соответствующую величину тока, другие использовать категорически запрещается!

Автор всех статей на сайте!Собственный сервис “Нью-Лайн Авто”Все виды работ.

Специализация: Lada

Силовой блок предохранителей

Перед заменой предохранителя стоит помнить некоторые правила. Если предохранитель сгорел, то не стоит сразу сломя голову проводить его замену. Сначала необходимо еще раз убедиться в исправности и работоспособности подконтрольных этому элементу приборов

Чрезвычайно важно знать и помнить, что замена предохранителей должна происходить согласно тем данным, которые указаны в схеме. Любые отличия в значениях могут привести к плачевным последствиям

Не стоит устанавливать предохранители с большим номинальным током, надеясь на более длительную эксплуатацию. Такие действия чреваты пожарами и выгоранием проводки. Необходимо ставить такую же деталь с аналогичным номиналом пропускной способности.

Перед тем как производить какое-либо вмешательство в электрооборудование транспортного средства, рекомендуется скинуть минусовую клемму с аккумулятора. Сначала пойдет речь о замене в первом монтажном блоке, который находится в салоне, в левой части приборной панели. Далее нужно снять крышку, на которой расположен переключатель-регулятор света фар

Внимание, снимая панель в Лада Гранта Люкс и Норма, требуется также аккуратно отсоединить кнопку открытия багажника, расположенную под ней

Монтажный блок будет выглядеть следующим образом. Сверяясь со схемой расположения, указанной вначале, нужно определить, какой предохранитель вышел из строя. Потом проверяем, перегорел ли он (определить можно, посмотрев на целостность нити), и при необходимости производим замену.

В Ладе Гранта установлен блок монтажный нового образца, потому расположение в нем как реле, так и предохранителей несколько иной, чем у других изделий Волжского автозавода. К тому же он разделен на два отдельных установленных в разных локациях.

Основной из них располагается по-прежнему в панели приборов, слева от рулевого колеса. Второй же находится непосредственно в подкапотном пространстве.

В настоящей статье мы расскажем, чем отличается схема нового типа предохранителей на Лада Гранта (с двигателем как на 8 клапанов, так и на 16).

Где находятся предохранители Лада Гранта

Блок предохранителей находится возле левой ноги водителя. Чтобы открыть крышку нужно потянуть за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки (№4 и 5) и снимите крышку.

крышки монтажного блока производится в следующем порядке: сначала защелкиваете правую часть крышки, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.

На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K).

Подробная схема предохранителей и реле Лада Гранта

Старый образец (до сентября 2020 года)

Предохранитель Сила тока, А Защищаемая цепь
F1 15 — Реле включения вентилятора охлаждения двигателя — КЗ 2х2 — Контроллер(блок управления двигателем) — Форсунки — Катушка зажигания
F2 30 Электростеклоподъемники
F3 15 Аварийная сигнализация
F4 20 — Стеклоочиститель — Подушка безопасности
F5 7,5 Клемма 15 замка зажигания
F6 7,5 Фонарь заднего хода
F7 7,5 — Клапан адсорбера — Датчик массового расхода воздуха — Датчик кислорода 1/2 — Датчик скорости
F8 30 Цепь обогрева заднего стекла
F9 5 Габаритные огни по правому борту
F10 5 Габаритные огни по левому борту
F11 5 Задние противотуманные фары
F12 7,5 Ближний свет по правому борту
F13 7,5 Ближний свет по левому борту
F14 10 Дальний свет по правому борту
F15 10 Дальний свет по левому борту
F16 10 Передняя противотуманная фара по правому борту
F17 10 Передняя противотуманная фара по левому борту
F18 15 Обогрев передних сидений
F19 10 АБС (Антиблокировочная система тормозов)
F20 15 — Звуковой сигнальный прибор — Замок багажника — Коробка передач — Прикуриватель — Диагностический разъем
F21 15 Электробензонасос
F22 15 Центральный замок
F23 10 Дневные ходовые огни
F24 7,5 Кондиционер
F25 10 — Плафон освещения салона — Стоп-сигнал
F26 25 Антиблокировочная система тормозов
F27 Резервный
F28 Резервный
F29 Резервный
F30 Резервный
F31 50 Обогрев ветрового стекла
F32 30 — Отопитель — Электроусилитель рулевого управления

Реле

Реле Описание
K1 Реле вентилятора отопителя.
K2 Реле электростеклоподъемников
K3 Реле стартера
K4 Реле клеммы 15 замка зажигания
K5 Реле указателей поворотов и аварийной сигнализации
K6 Реле стеклоочистителя
K7 Реле дальнего света фар
K8 Реле звукового сигнала
K9 Реле ближнего света фар
K10 Реле обогрева заднего стекла
K11 Реле контроллера(блока управления двигателем)
K12 Реле электробензонасоса

Блок предохранителей Лада Гранта под капотом

F1, 50A Электроусилитель рулевого управления;
F2, 30A Вентилятор отопителя
F3, 60A Генератор
F4, 60A Генератор
F5, 30A Ближний свет фар.

Новый образец (с сентября 2020 года)

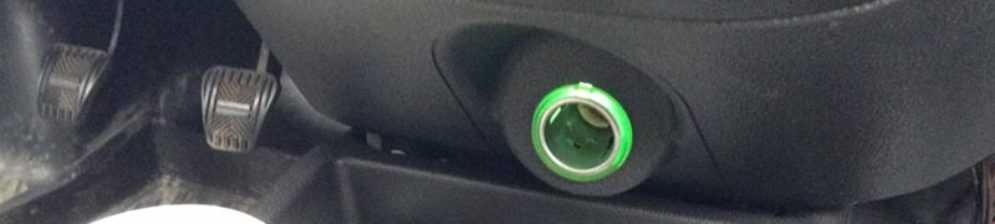

Как правильно снять прикуриватель на Ладе Гранта

В представленном фотоотчете будет показано, как снять прикуриватель на Лада Гранта, для его замены или ремонта.Также вы узнаете по каким причинам выходит из строя прикуриватель.

Почему выходит из строя прикуриватель на Лада Гранте

Одной из основной причиной выхода из строя прикуривателя Лады Гранта, является короткое замыкание, которое может возникнуть сбоем в бортовой сети автомобиля либо по причине износа внутренних элементов.Также снятие прикуривателя на Гранте необходимо еще для замены перегоревшего диода (лампочки) освещения гнезда.

Какой купить прикуриватель

Если у вас не получается найти оригинальный прикуриватель Гранты, то отличной альтернативой ему будет запчасть произведенная компанией «Хамманд Россия» номер по каталогу DA5100F0109

Как снять прикуриватель на Гранте

Первым делом, как и при работах с любым компонентом электроборудования автомобиля, нужно отключить питание аккумулятора и только после приступать к снятию прикуривателя.Аккуратно отгибаем края чтобы пластиковые выступы не мешали, освобождаем металлическую личинку. Затем необходимо снять центральную консоль торпеды.

снятия центральной консоли Гранты

После этого на зеленом пластиковом корпусе с помощью отвертки нажимаем верхний фиксатор, и пробуем немного вытаскивать основание прикуривателя наружу.Теперь необходимо попытаться отсоединить разъем и полностью вытягиваем прикуриватель Гранты .

Замена прикуривателя на -2190 (Лада Гранта) производится в случае выхода его со строя или для снятия облицовок панели приборов.

Маркировка лампочки

Перед ремонтом прикуривателя автомобиля Лада Гранта необходимо приобрести нужные запчасти. Внутри прибора находится специальная лампа с маркировкой А12-1,2. Элемент рассчитан на напряжение 12 вольт, потребляет 1,2 Ватт энергии. Тип цоколя лампы обозначается как W2*4.6D.

Цена на рынке составляет от 10 до 30 рублей. Желательно покупать оригинальную лампу ВАЗ – это поможет подсветке Калины проработать долго и без риска короткого замыкания.

Если потребуется заменить сам прикуриватель вместе с патроном, то оригинальный каталожный номер 21230-3725010-10, а стоимость детали составляет 300 – 600 рублей. Товар должен быть хорошо упакован, а внутри иметься сертификаты качества и паспорта соответствия стандартам.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
