Отличия между инжектором и карбюратором

На самом деле инжектор практически ничем не отличается от карбюратора. У них почти вся конструкция одинакова. Однако если считать, что замена карбюратора инжектором не принесет никакой пользы, то это не так. Рассмотрим преимущества инжектора:

​ Если в автомобиле появились какие-то неполадки, то найти их можно будет всего за несколько минут.

• ​ Даже на холостых оборотах двигатель работает так, как нужно. И зимой завести автомобиль можно без проблем, не прогревая предварительно двигатель.
• ​ И в целом машина ездит гораздо лучше. При этом она тратит намного меньше топлива, если сравнивать ее с карбюраторной моделью.
• ​ Периодически карбюратор следует чистить и регулировать, в то время как инжектор не требует почти никакого вмешательства.

Обычно новый инжектор(см.) работает длительное время. И даже если он по каким-либо причинам ломается, то его можно отвезти в автосалон, где ремонт будет произведен бесплатно, так как он будет на гарантии. Если же сломан какой-то датчик, то заменить его можно за считанные секунды. Да и стоят такие детали недорого.

Перепрошивка бортового компьютера

Зачастую в результате диагностики БК или самого автомобиля можно увидеть, что для оптимизации технических характеристик транспортного средства достаточно лишь порыться в настройках бортового компьютера при помощи ЭБУ. Таким образом, вы сможете увеличить мощность автомобиля, не разбирая его двигатель. Для этого вам нужно знать, как перепрошить бортовой компьютер автомобиля своими руками. Как результат – вы получите более активную и динамичную машину.

Качественно выполненная перепрошивка компьютера гарантирует вам следующие результаты:

• увеличение максимальной скорости;
• более гладкая работа двигателя;
• отсутствие рывков во время переключения передач. Работа КПП станет плавной;
• мощность двигателя приятно удивит водителя;
• расход топлива станет немного меньшим;
• величина крутящего момента увеличится примерно на 15%.

Конечный результат зависит от правильности выполнения всех пунктов

Но это лишь второстепенные улучшения, которые вам «грозят» после выполнения перепрошивки, «изюминкой» этого действия является комфорт управления. Вы сможете сразу ощутить на себе все преимущества оптимальной работы БК. Но это возможно лишь в том случае, если процедура была выполнена правильно.

Зачем нужен бортовой компьютер?

В прошлых статьях мы уже говорили, что такое бортовой компьютер, для чего он нужен и каких видов они бывают. Но позволю себе повториться, чтобы вы чётко осознавали все плюсы наличия бортового компьютера, а минусы – пожалуй, их нет, разве что трата денег на покупку и всё.

Возьмем, к примеру, бортовой компьютер ШТАТ 115×24. Имея данную модель в своём наличии, вы можете:

• выставить температуру запуска вентилятора радиатора; данная функция очень полезна, например, в зимний период времени, когда вы можете контролировать температуру охлаждающей жидкости, тем самым следить за температурой радиатора печки.
• очень полезна функция сушки и прогрева свечей перед запуском двигателя.
• функция сброса настроек и корректировок ЭБУ нужна для перехода на бензин с более высоким или низким октановым числом (с 92 на 95 и наоборот), так же данная функция нужна для сброса настроек после длительной поездки с повышенной нагрузкой на двигатель.
• возможность чтения ошибок позволяет следить за состоянием автомобиля, вовремя менять нерабочие датчики, элементы.

Инструкция по установке бортового компьютера

В данной статье мы рассмотрим процесс установки бортового компьютера «Престиж» с функцией диагностики и чтения ошибок.

Для работы нам понадобятся:

1. Отвёртки,
2. бортовой компьютер,
3. провод длиной 1м.

Снимаем заглушку на центрально торпеде и ищем в ней 9-ти контактную колодку проводов. Данная колодка должна быть присутствовать на всех автомобилях нашей модели. Остаётся только подсоединить колодку к компьютеру и всё, но нам нужно провести к-линию.

Как провести К-линию?

Схема проведения К-линии

• Берём наш провод и устанавливаем его во второй контакт нашей колодки.
• Противоположный конец провода кидаем под панель приборов в низ до диагностической колодки (для удобства можно отвернуть правую боковую панель).
• Протянув провод до диагностической колодки, подключаем его в гнездо «М» если у вас колодка ЕВРО-2 или в 7-е гнездо, если у вас колодка ЕВРО-3 (очень часто встречается, что диагностическая колодка на евро-3 установлена на авто вверх ногами, учтите это)
• Теперь подключаем бортовой компьютер, вставляем его в штатное место и проверяем его.

Для более полного и наглядного представления о работы, представлена схема.

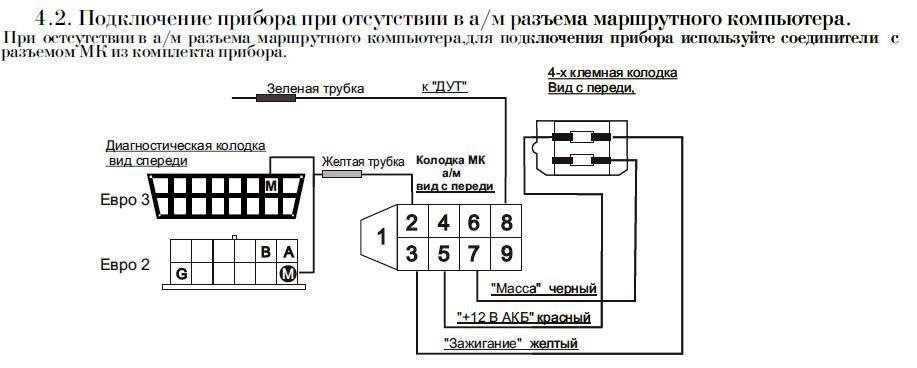

Что делать, если под панелью приборов нет колодки для бортового компьютера?

В данном случае остаётся только собрать новую колодку: купить 9-ти контактную колодку и провести к ней провода по следующей схеме:

1. сигнал расхода топлива (зелёный провод)
2. зажигание (оранжевый провод)
3. + 12 вольт (красный/белый провод) красный провод с белой полосой масса (чёрный)
4. датчик скорости (коричневый провод)
5. 6к-линия (чаще всего серый или чёрный провод)
6. mute (зелёный/красный провод) зелёный провод с красной полосой
7. подсветка (белый провод, или можно взять от кнопки габаритов)
8. датчик уровня топлива (розовый)

Что из себя представляет бортовой компьютер ВАЗ 2110

Если не рассыпаться сухими терминами, переписанным из инструкции по эксплуатации, можно попросту сказать, что компьютер бортовой на ВАЗ 2112 (2110) является основным интерфейсом связи (средством общения и взаимодействия) между автомобилем и водителем. При помощи “бортового” друга вы можете узнать много полезной информации о вашем железном коне. Он поможет вам рассчитать остаток топлива, предупредит о возможном превышении скорости и непредвиденных неисправностях в основных системах инжектора и не только.

Конструктивно представляет из себя черную коробку. Может устанавливаться в приборную панель автомобиля, непосредственно на торпеду и в некоторых случаях даже на лобовое стекло. Спереди имеется небольшой числовой жидкокристаллический дисплей, а с задней стороны порт для подачи питания и связи с основными информационными системами автомобиля.

Установка бортового компьютера ВАЗ 2110

Не стоит путать электронный блок управления (ЭБУ) и бортовой компьютер. Если на ВАЗ 2110 не работает бортовой компьютер — это еще пол беды, машина может спокойно ездить, хоть автомобилист будет чувствовать себя крайне некомфортно, не имея никакой информации о работе основных систем своей машины. ЭБУ же можно считать “мозгом” автомобиля, задающим программу для работы исполнительных устройств электродвигателя. Без ЭБУ на ВАЗ-2110 типа инжектор вы точно никуда не уедите.

Тем не менее, хороший бортовой компьютер ВАЗ 2110 напрямую связан с ЭБУ, будучи способным обмениваться с ним основной информацией и сообщать о возможных проблемах с двигателем пользователю. Благодаря столь удачному симбиозу вам больше не придется ломать голову о том, почему же загорелась лампочка “Check Engine” на приборной панели.

Основные отличия БК инжектора от карбюратора

Основные отличия бк в зависимости от типа питания, заключаются в возможностях бортового для ВАЗ 2110. Карбюраторный тип – самый простой. Основная причина — карбюраторы в большей степени регулируются механически, а электронике отведена второстепенная роль. Поэтому его стандартный набор функций – крайне невелик. Можно узнать о:

• времени суток или настроить будильник;
• текущем и среднем расходе топлива, а также запасе хода;
• средней скорости и режиме езды;
• температуре двигателя или забортного воздуха;
• диагностическую информацию, которая позволяет узнать об ошибке работы двигателя и декодировать ее.

Установка бортового компьютера на ВАЗ 2110 с детальной инструкцией

К каждому штатному бортовому компьютеру на ВАЗ 2110 прилагается инструкция, в соответствии с которой можно демонтировать старый БК и поставить на его место новый. Потому первым делом вооружитесь этим руководством.

Разобраться самому в том, как подключить бортовой компьютер на автомобиле отечественного производства ВАЗ 2110 не сложно. Необходимо действовать последовательно, соблюдать этапность.

• Сначала снимается клемма, которая идет от аккумулятора.
• Отыщите колодку включения сигнализации и достаньте ее. Как раз к ней подключается бортовой компьютер.
• Из седьмого контакта следует извлечь провод оранжевого цвета.
• На его месте крепится красно-белая проводка, которая вытягивается из жгута бортового компьютера.
• Отключите оранжевый проводок, установите его в разъем, из которого вы ранее извлекли провод.
• От десятого контакта отключат красный провод, имеющий черные полоски. Сюда крепят красный провод от жгута БК. На место красного подключают красно-черный. По сути, вы меняете провода местами.
• От пятого контакта отключите проводок черного цвета. К нему подключают провод аналогичного черного окраса из жгута бортового компьютера. Это очень важный момент, не упустите го.
• Сюда подключается черный провод от колодки.
• Теперь очередь за восьмым контактом. С него снимается белый провод, подключается на его место белый проводок из жгута. То есть вновь происходит смена местами.
• Убедитесь, что между проводами имеется контакт.
• Проверьте качество фиксации каждого отключенного и подключенного проводка. На участках их скручивания используйте изолирующую ленту.
• Через внутренний участок консоли жгут протягивается к месту последующей установки бортового компьютера.
• Далее следует аккуратно, то прочно подключить его к датчику, который отвечает за регулировку уровня топлива в автомобиле.
• Снимите щит приборов, чтобы открыть себе доступ к серой колодке.
• Отключите блок с предохранителями. Он располагается слева относительно водителя.
• Из колодки серого цвета извлеките провод розового окраса, который передает сигнал к датчику уровня топлива. К нему подключается розовый проводок из жгута вашего бортового компьютера.
• Установите бортовик на его законное место.
• Подключите обратно клемму аккумулятора, чтобы включить зажигание. Заведите двигатель и проверьте, все ли работает на установленном бортовом компьютере.

Следуя достаточно простой инструкции, вы без проблем должны подключить к автомобилю ВАЗ 2110 БК. Внимательно изучите каждый пункт, подумайте, действительно ли вы сможете все сделать своими руками.

Как мы уже отмечали, примерная стоимость нового бортового компьютера, предназначенного для установки на автомобиль ВАЗ 2110, составляет 2 тысячи рублей. Потребности в покупке дополнительных инструментов, материалов для самостоятельного монтажа нет, то есть весь процесс будет стоить вам 2 тысячи.

Обратившись на станцию технического обслуживание, за подключение бортового компьютера у вас попросят еще около 2 тысяч рублей. Это в лучшем случае.

Учитывая относительную простоту работы, доверять ее автослесарям нет необходимости. Последовательно выполняя каждый этап и придерживаясь инструкции, вы сумеете своими руками оснастить свой ВАЗ 2110 бортовым компьютером.

Смотрите видео

Инструкция-обзор Кто-то предпочитает не озадачиваться вопросом, как подключить бортовой компьютер Multitronics, и совершить действие, израсходовав определенную сумму денег в автосервисе она, как правило, колеблется в пределах х тысяч рублей.

Он находится в нижнем ряду, если смотреть снизу, то он третий и имеет желтый цвет с черной полосой. Все провода можно протянуть на полу под ковриками, чтобы они не мешались.

Они обеспечивают функционирование форсунок с первой по четвертую. В дальнейшем — провода протягиваем по полу за ковриками, чтобы не помешали. Дополнительные возможности.

А вообще, желательно перед подобной операцией прочитать хорошенько инструкцию. У меня на момент установки в баке было примерно 30 л.

FakeHeader

Как подключить бортовой компьютер Multitronics, который является одним из лучших и простых в эксплуатации на сегодняшний день? Далее разъем шлейфа ныряет у правого угла в бардачек.

Также снимаем облицовку панели приборов, все держится на защелках: Дальше вынимаем левый-центральный дефлектор панели приборов, он крепится на защелках-фиксаторах, немного придется повозиться: Далее откручиваем два винта на кожухе рулевой колонки: Снимаем верхнюю часть кожуха: Получаем доступ двум винтам крепления накладки панели приборов, откручиваем их: Снимаем облицовку панели приборов и откручиваем четыре винта крепления самой панели: Приподнимаем панель приборов и отщелкиваем два разъема, белый и черный: Глушим воздуховод, в который будет установлен Мультитроникс далее БК , я заглушил куском поролона: Начинаем подключение и прокладывание проводов и кабелей БК, идущих в комплекте. Для удобства работы, извлекаем крупный и плоский по форме разъем из клипсы и отводим его немного в сторону. Устанавливаем все раннее снятые разъемы обратно на свои места, большой плоской формы разъем также фиксируем на своем месте. Все провода можно протянуть на полу под ковриками, чтобы они не мешались. Вследствие этого пришлось малость потрудится, чтобы зачистить изоляцию на конце этого провода.

Написать отзыв

Местонахождение колодки диагностики — под панелью, правее рукояти для открытия капота. Если цвет отличается, то стоит посмотреть цвет провода в документации. Также снимаем облицовку панели приборов, все держится на защелках: Дальше вынимаем левый-центральный дефлектор панели приборов, он крепится на защелках-фиксаторах, немного придется повозиться: Далее откручиваем два винта на кожухе рулевой колонки: Снимаем верхнюю часть кожуха: Получаем доступ двум винтам крепления накладки панели приборов, откручиваем их: Снимаем облицовку панели приборов и откручиваем четыре винта крепления самой панели: Приподнимаем панель приборов и отщелкиваем два разъема, белый и черный: Глушим воздуховод, в который будет установлен Мультитроникс далее БК , я заглушил куском поролона: Начинаем подключение и прокладывание проводов и кабелей БК, идущих в комплекте. Прокладываем провод зеленого цвета от колодки бортового компьютера в нижней части торпеды к связке проводов идущих к панели приборов, а затем подключаем его к проводу желтого цвета с черной полосой.

Снизу отсоединяем разъем от высоко-частотного динамика, а затем убираем элемент пластика. Указываем объем бака — 60 литров 4. И от бортового компьютера до Диагностического разъема, и доп подключение тоже легко сделать, все рядом.
БК10 на ваз2110

Описание Multitronics Comfort X10

Разноцветные мультидисплейные маршрутные компы COMFORT Х10 созданы для установки в а/м ВАЗ 10-го семейства: ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.

Основные особенности Комфорт Х10: — RGB экран случайного цвета (512 цветов). — 8 характеристик на экране сразу. — 3 программируемых мультидисплея юзера. — Тест и оценка емкости аккума. — Режим сушки свеч «Горячий запуск». — Автоматическая/ручная установка протокола. — Выход управления наружными устройствами. — Два универсальных программируемых таймера. — Смена 8-и характеристик одним касанием. — Корректировка температуры включения вентилятора. — Уровень горючего в баке с датчика уровня горючего либо с ЭБУ. — Код идентификации юзера (PIN-код). — Мультидисплей «Сутки» с расчетом цены поездки.

Инструкции и файлы

Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку «Загрузить» и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла.

Если в поле с файлом есть кнопка «Просмотр», это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер.

В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.

Также вы можете просмотривать инструкции на своем устройстве Android

Характеристики

в режиме Дисплеев Пользователя1-4:

1.1.Просматривать мгновенный расход топливал/час при стоянке а/м, ил/100 км при движении.

1.2. Просматривать остаток топлива в баке70 л. макс.

1.3 Ускоренносчитыватьостатоктоплива в баке в режиме бака «ДУТ» после заправки бака.

1.4. Просматривать температуру охлаждающей жидкости — градусы Со / Принудительно включать вентилятор охлаждения двигателя.

1.5. Просматривать температуру за бортом а/м — градусы Со

1.6. Просматривать скорость в км/час. /Устанавливать границу предупреждения по скорости.

1.7. Просматривать обороты двигателяоб/мин.

1.8. Просматриватьнапряжение АКБ в Вольтах.

1.9. Просматриватьтекущее время(с возможностью коррекции хода).

1.10. Просматривать средний расход топлива за поездкул/100 км- за поездку.

1.11. Просматривать расход топлива за поездку в литрах9999лмакс.

1.12. Просматривать пройденный путь за поездку в км. 9999км макс.

1.13. Просматривать прогноз пробега на остатке топлива в баке.

1.14. Просматривать среднюю скорость за поездку в км/час.

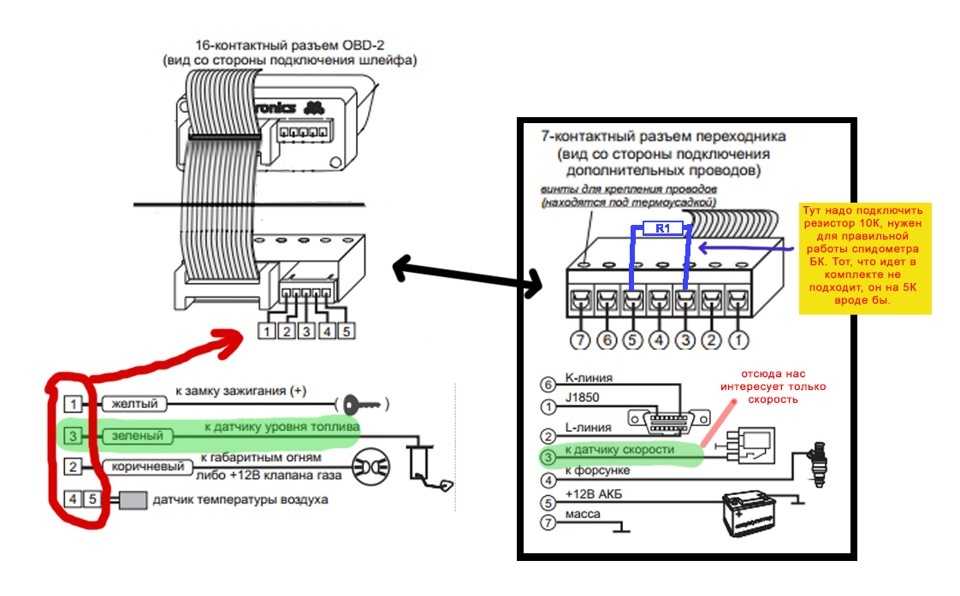

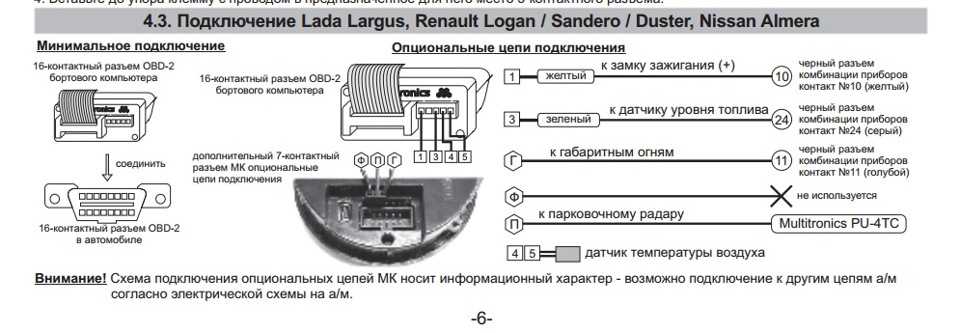

Как подключить Multitronics

Бортовые компьютеры Мультитроникс — завершение установки Бортовый компьютер Мультитроникс Бортовые компьютеры Мультитроникс — ничего сложного в его установке нет, не торопясь можно смонтировать данное устройство в течении двух часов. Прикручиваем сюда провод синего цвета идущий с колодки бортового компьютера и место соединения изолируем.
Ну а дальше прокладываем шлейф в место расположения мультика, подключаем его.
Подключил питание бортового компьютера RIF к питанию авто магнитолы.
Дополнительные возможности.
Без данной процедуры скорость и расход бензина, а также — остаток топлива будут отображаться не совсем верно. К нему подцепляем провод который нужно пускать на габариты.
Это минимум необходимый для работы этого бортового компьютера. Как подключить Multitronics Чтобы подключить бортовой компьютер Мультитроникс необходимо выполнить ряд действий: Первым делом нужно найти место, куда удобнее всего установить бортовой компьютер.
Правда, новички, зачастую, отмечают, что она написана плохим языком и слишком технологизирована простому обывателю понимать ее довольно сложно. Отрезаем от переходника и подрезаем лишние провода Собираем жгут, изолируем Подготавливаем жгут со шлейфом Отрезаем разъём OBD нам он не нужен , подсоединяем резистор, согласно схемы, отрезаем лишние провода, изолируем термоусадкой В принципе всё готово Подсоединяем провода к диагностическому разъёму, согласно схемы контакта CLK у нас нет Так как в комплекте нет вилки для разъёма, провода втыкаем в гнёзда, для фиксации я использовал изоленту.
Инсталляция, сопряжение, подключение и настройка Multitronics MPC-800 на ГУ Allwiner t3
