Устанавливаем в lada granta музыку

Как установить

Установку магнитолы на Гранту следует делать в то штатное гнездо, которое предусмотрено производителем. После этого происходит монтаж колонок и дополнительных деталей. Наличие заводского коммуникационного жгута обеспечивает максимально быстрое и легкое подключение.

Автомагнитола

Если выбрано головное устройство стандартных размеров, процесс установки магнитолы в Ладу Гранту состоит из следующих шагов.

Чтобы вывести фиксаторы из фронтальной рамки, необходимо подцепить карман-заглушку за его кромки.
Штекеры электропроводки осторожно отсоединяют.
Корпус перчаточного ящика нужно откинуть. Ограничители хода, установленные вверху задней стенки, выводят из сцепления с приборной панелью.
Крышку демонтируют — для этого ее осторожно нужно потянуть на себя.
Для протягивания кабеля к проигрывателю следует приподнять напольное декоративное покрытие в автомобиле, которое расположено рядом с сиденьем пассажира.
Штатные салазки, необходимые для установки головного устройства, устанавливают с использованием отгибаемых элементов.

Акустика

После того как удалось установить магнитолу в штатный разъем, требуется колонок. В автомобилях Лада Гранта лифтбек с базовой комплектацией предусмотрена штатная проводка для акустики. Она проложена под декоративной обшивкой дверей.

Расположить колонки стоит в дверях. Для этого в металлическом каркасе дверей на Лада Гранта уже есть отверстия диаметром 16 см. Однако в обшивке предусмотренных для этого отверстий нет — автовладельцу нужно будет сделать их самостоятельно. При этом диаметр отверстия в обшивке должен равняться размеру диффузора.

После установки кольцо динамика следует закрепить на обшивке с помощью винтов. Верх закрывают декоративной сеткой.

В ходе установки могут возникнуть некоторые сложности. Когда автовладелец решил поставить колонки, у которых диаметр не превышает показатель 13 см, нужно будет “нарастить” недостающую плоскость. При выборе передних динамиков для Lada granta liftback мастера советуют отдавать предпочтение тем моделям, у которых металлическая решетка и пластиковая рамка имеют минимальный выступ над поверхностью двери. В противном случае могут возникнуть сложности с открыванием вещевого ящика.

Задние динамики автолюбитель может выбрать компактные или увеличенные. В последнем случае их встраивают в полку багажного отделения. Защищают диффузоры при таком расположении оригинальные сетки — их предлагает автозавод.

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой “камасутры” вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

аудиосистемы на Гранту разных комплектаций

В комплектации “стандарт” в Гранте уже предустановлены жгуты питающих проводов, которые расположены в консольном проеме. Провода подведены исключительно для автомагнитолы, поэтому не удивляйтесь, если не сможете обнаружить их в дверных проемах.

В Лада Гранта Норма питающие провода, идущие от консоли, уже подключены к дверным проемам. Следует только подсоединить звуковую систему в полном соответствии со схемой сборки. Часто бывает, что предустановленная дверная проводка не сочетается с разъемами некоторых динамиков. Тут из положения выходят докупкой подходящих проводов.

Во время сборки Лада Гранта “люксовая” снабжается особой сенсорной мультимедийной системой и уже установленными динамиками. Улучшенная магнитола дополнена системой Bluetooth и дисплеем в 5 дюймов с линейным выходом.

Кроме всего прочего, встроенная автомагнитола позволяет подключать носитель памяти – флеш-карту USB 2.0, посредством которой можно прослушивать записанную музыку.

Как подключить штатную магнитолу Лада Гранта с разъемом 1-DIN

  • Работы проводим в салоне машины, предварительно скинув клеммы от аккумуляторной батареи, с целью предотвращения короткого замыкания в цепи;
  • Извлекаем пластиковую перегородку – карман. Она прикрывает отверстие, предотвращая попадание предметов внутрь торпеды. Используем отвертку с плоским наконечником для отвинчивания болтов;

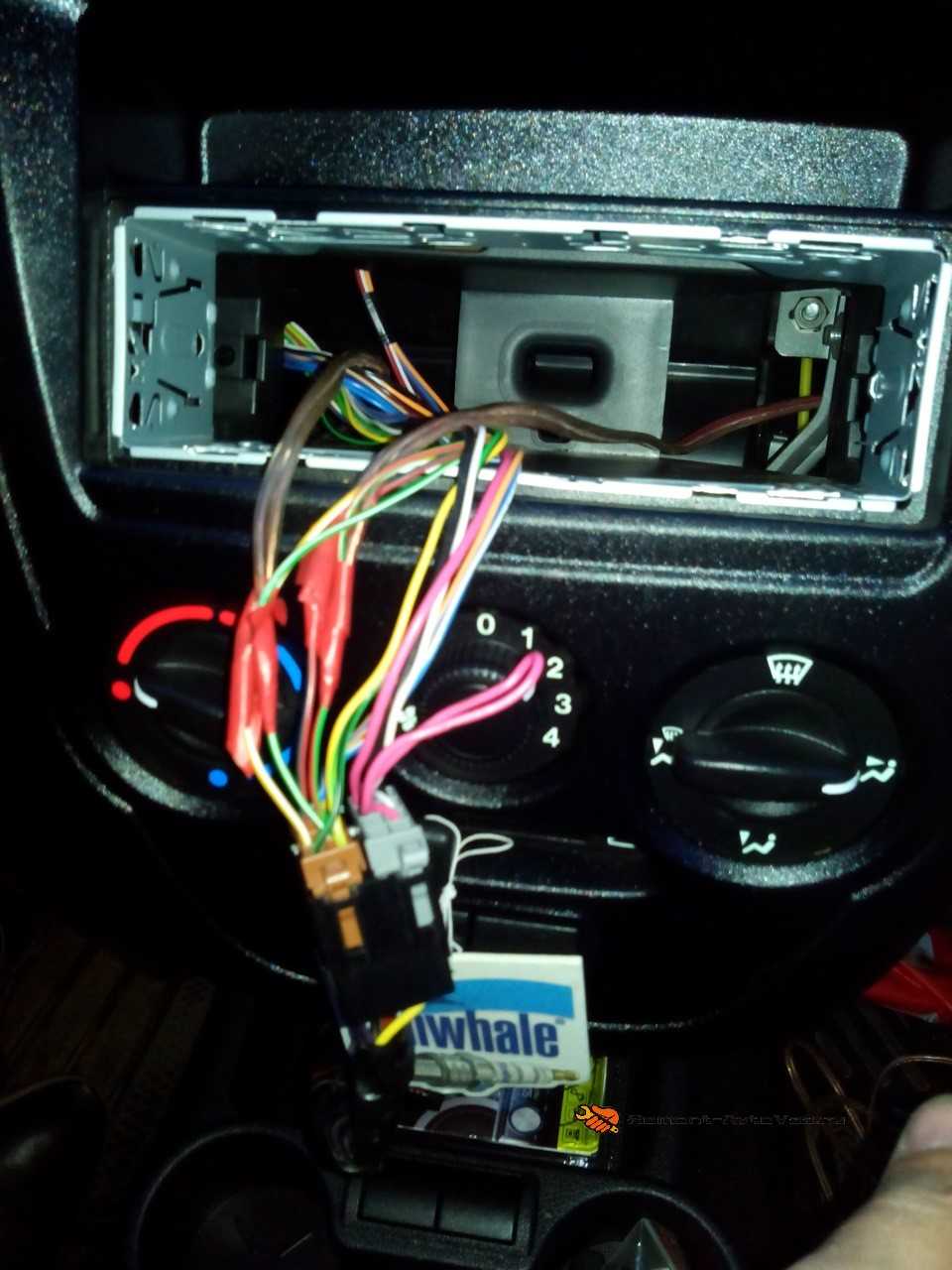

  • За корпусом перегородки видны два ISO штекера. Колодки с проводами такого типа изготовлены в соответствии с международными стандартами для автомобилей. Более 98% всех автопроизводителей используют стандарт при оснастке технических средств;
  • С корпуса аудио блока снимаем металлическую рамку – блок, помещаем ее в полость торпеды.
  • Предварительно подключаем колодки с проводами. Посадка в разъемы сопровождается характерным щелчком;
  • Вставляем модуль в металлическую рамку.

Особенности аудиоподготовки Лада Гранта «Норма»

Акустические провода проложены под уплотнителем двери. Такой аудиоподготовки в комплектации «Стандарт» нет.

В данном случае, на машине дверные провода уже проложены непосредственно к головному устройству, которое и проводит питание аудиосистемы. Хозяину автомобиля нужно будет только подключить динамики с магнитолой.

Зачастую, Лада Гранта выпускается с разъёмами аудиосистемы, которые не всегда совпадают с таковыми от производителей самого аудиооборудования. И тогда приходится самим докупать нужные провода, чтобы подключить систему напрямую, в точном соответствии с обозначениями. Впрочем, ничто не мешает вам воспользоваться простыми переходниками, которые меняют местами места контактов, чтобы соединить с вашим автомобилем любую магнитолу, доступную на рынке.

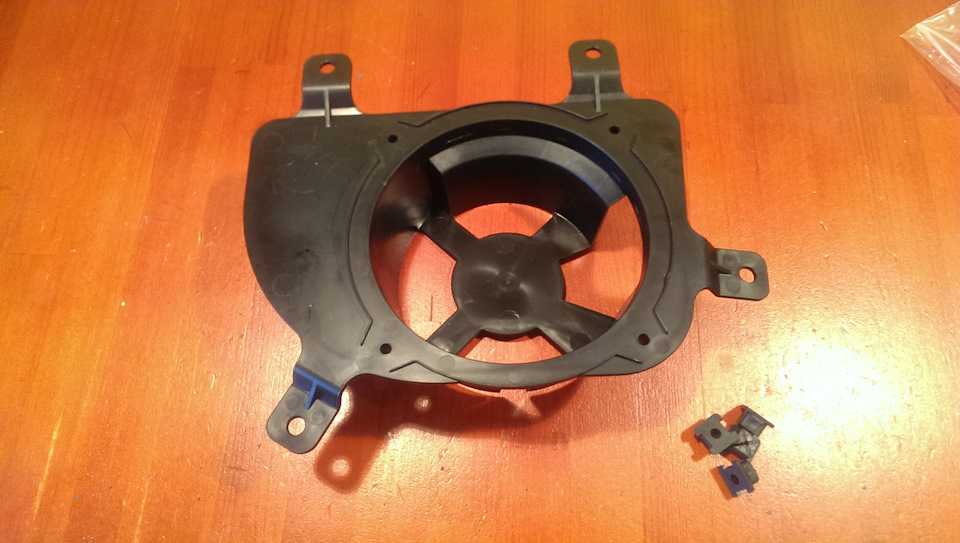

16 см колонки в передней двери. Чтобы установить такой динамик необходимо канцелярским ножом разрезать декоративную крышку в обшивке двери

На передних дверях автомобиля Лада Гранта «Норма» место для установки динамиков на обшивке обозначено узором в виде рельефной поверхности. Именно там, с целью подключения колонки, нужно будет вырезать проем.

аудиосистемы

Сама же аудиосистемы проводится очень просто, что даже нельзя сравнивать с тем, как это делалось на предыдущих моделях АвтоВАЗ. Дело в том, что хозяину автомобиля уже не нужно беспокоиться о том, чтобы правильно проложить провода. Всё, что ему необходимо делать, так это подключить к разъёму питающего типа магнитолы соответствующие провода.

После этого в, предварительно вырезанный проем, устанавливаются динамики с их креплением комплектными крепёжными элементами. Как правило, на дверях используются стандартные пятидюймовые динамики.

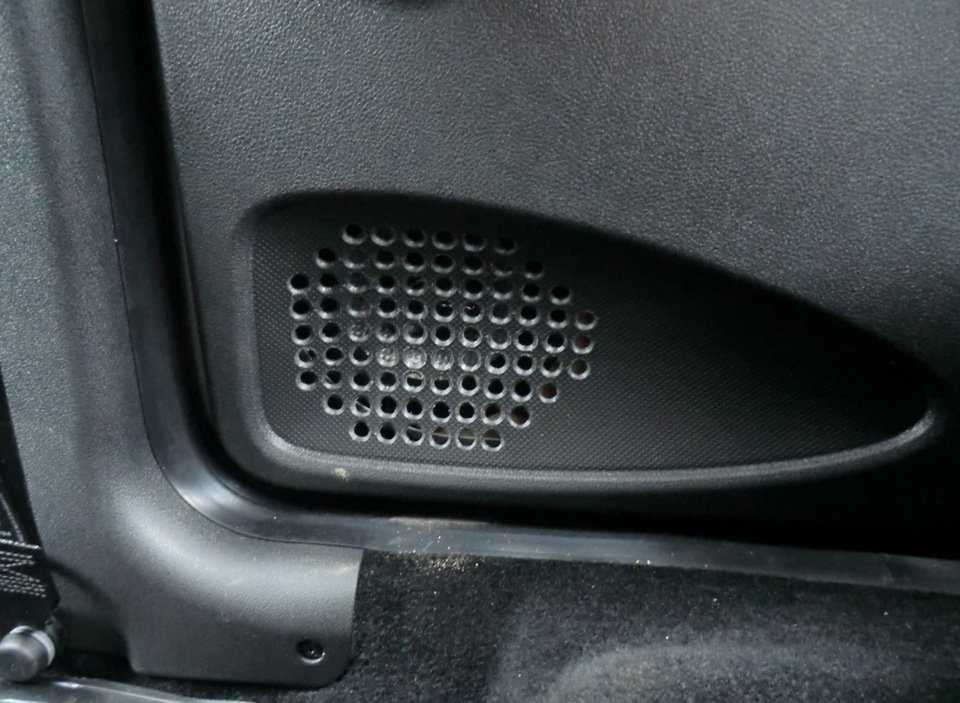

Декоративный элемент в обшивке задней двери. В «Стандарте» тут ничего нет.

Нужно сказать и о том, что самостоятельная динамиков и магнитолы не считается причиной для отказа в последующем гарантийном обслуживании.

Замена штатной ММС в Гранте

Процесс – после снятия акустики ставим новую систему.

Сложности:  возможно, придется допилить крепления новой системы под ВАЗовские. Плюс нужна правильная рамка. Заводская рамка ММС может не подойти.

Когда покупаете новое ГУ для машины нужно купить и рамку под него специально для Гранты. Иначе останутся дыры в панели.

задних динамиков в Лада Гранта

Акустические системы в Ладу Гранта

Как правило, без тыловой акустики ни о каком качественном звучании и речи быть не может. Конечно же, главное – это передние динамики, но звук, идущий сзади, является неоспоримым дополнением общей звуковой сцены, создаваемой в салоне любого автомобиля. Для задних дверей Лада Гранта идеально подходят динамики от Morel Tempo Coax. Это двухполосная акустика с мощностью 6 дБ. Задние динамики в двери автомобиля:

  • Снимаем обивку дверей.
  • Динамики примеряем к дверям.
  • Чтобы динамики зафиксировались прочно и не терялось качество звука, нужно срезать торчащие кромки металла, а на это место прикрутить вырезанные куски фанеры. Материал толщиной 10-15 мм вполне подойдет для этого.

Задние динамики в Лада Гранта

  • Кроссоверы также ставим изнутри, чтобы их не было видно и они не мешали обшивке.
  • Дорабатываем обивку задней двери, чтобы своеобразные блины для динамиков не выступали. Рекомендуется устанавливать алюминиевые сетки. Их надо будет вырезать по лекалу, а затем закрепить в задние двери с помощью термоклея.

Как подключить магнитолу на Лада Гранта: ход действий

Самой первой манипуляцией, которую предстоит выполнить, чтобы магнитолы на Гранту своими руками прошла успешно, будет демонтаж пластикового кармана, установленного на месте будущей аудиосистемы. Эту процедуру легко выполнить, воспользовавшись отверткой, которая имеет плоское лезвие.

При демонтаже кармана водитель обнаружит, что на обратной стороне присутствуют слоты, куда вставляются ISO – разъемы для подключения автомагнитолы. Эти разъемы довольно крепко держатся в карманах, то есть их не придется долго искать на панели, чтобы скоммутировать все подключения.

Далее снимаем с автомагнитолы металлическую рамку и устанавливаем на место, где до недавнего времени стоял пластиковый карман. Надежную фиксацию можно произвести, разгибая усики рамки.

Следующим действием будет коммутация разъемов к автомагнитоле и в уже установленную в нишу рамку. При совершении монтажа выполняющему установку потребуется лишь инструментарий для изменения формы отверстий (это может быть пилка, напильник). Следует учитывать, что все размеры уже исполнены соответственно стандартам корпусов для 1 DIN-овых автомагнитол.

Иные особенности штатной мультимедиа

Общие ощущения владельцев, у которых в авто штатная магнитола, носят позитивный характер. Дисплей обладает информативностью и отменно читается. Сенсорная клавиатура функционирует без нареканий. Сама штатная магнитола способна на добротное воспроизведение звуковых программ с карт «micro-SD». Однако применение USB-форматных носителей может вызывать сложности.

Также в устройстве присутствуют приятные опции:

  • эквалайзер;
  • активируемый режим повторного воспроизведения;
  • случайная последовательность проигрывания треков («Random»).

Мультимедиа LADA Granta способна поддерживать изображения в 5 вариантах форматов, что позволяет без проблем просматривать фото. Но выполнить корректные настройки опции «телефон» с первой попытки под силу не каждому. Эта функция будет удобна занятому владельцу, вынужденному вести телефонное общение, даже находясь в дороге.

Штатные динамики LADA Granta многих разочаровывают, поскольку даже на 45-процентном уровне громкости издают характерные для перегрузки басами хрипы. Некоторых пугливых меломанов настораживают скачки громкости при переходе в режим «радио».

Вот перечень недостатков, которые спровоцировали многих «Грантаводов» на приобретение альтернативного варианта магнитолы. Сегодня на место устаревшего штатного устройства «2190» претендует прогрессивный вариант «2191». Новый девайс порадует:

  • улучшенным звуком;
  • интерфейсом для коммутации с камерой заднего обзора;
  • навигационным комплексом;
  • интегрированным для подключения сабвуфера входом.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

  1. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

  1. Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в “Жигулях” или “Самарах”, независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

динамиков в салоне авто

Помимо самой магнитолы, потребуется правильно разместить и подсоединить звуковые динамики.

задних и передних колонок проводится по одной схеме. Для этого потребуется вырезать проемы в обивке дверей, поэтому для удобства монтажа необходимо их снять. Обивка удаляется в такой последовательности:

  • снимается дверная ручка;
  • убирается пластмассовый кожух под ручкой;
  • снимается регулировочная ручка для подъема стекла (только для Лада Гранта Стандарт).

Стоковая обивка имеет проемы в 16 см диаметром, которые специально предназначены для динамиков. Могут возникнуть определенные сложности, если вы решили установить колонки других размеров.

Для динамиков диаметром 13 см нужно будет выпилить центральную заглушку в дверной обивке. Схема размещения прилагается к комплекту колонки. Разобравшись с тонкостями конкретной модели, придется немного нарастить плоскость крепления язычков, поскольку стандартные проемы имеют больший размер.

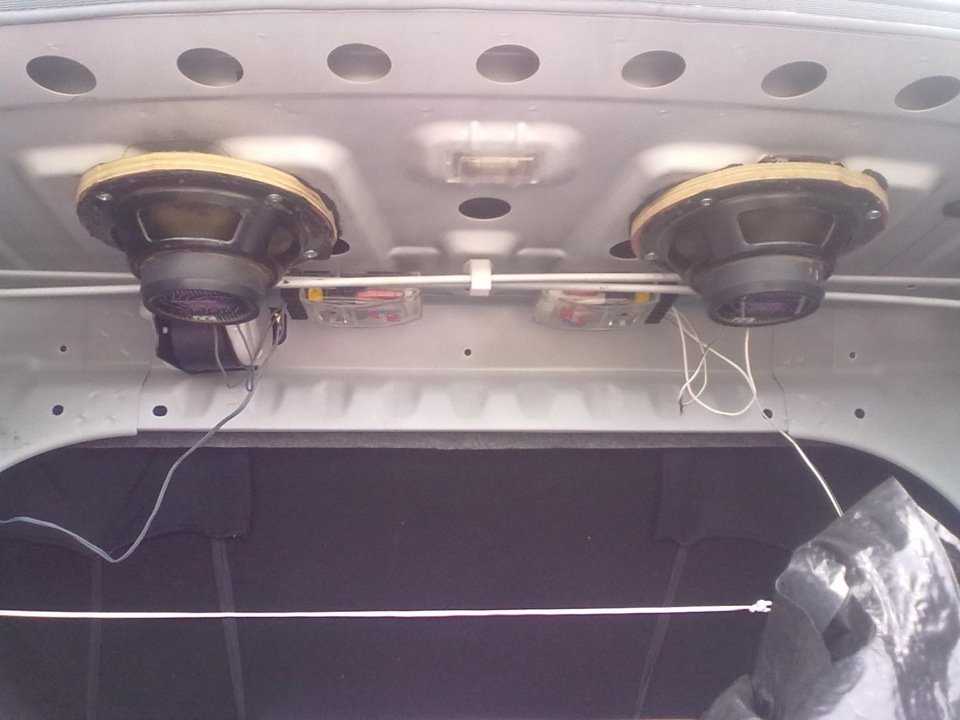

Колонки на задней полке авто

Колонки с 16 см диаметром чаще всего установить несложно, но иногда размеры не совпадают. В этом случае необходимо подкорректировать металлический проем, отведенный под установку динамика, при помощи электрического лобзика

После каждой подгонки обязательно примеряйте колонку, так как в этом деле очень важно не переусердствовать

После успешной установки потребуется подключить питание и проверить работоспособность динамика. Затем можно установить дверную обивку обратно. Поверх колонки надевается защитная решетка, которую необходимо закрепить саморезными болтами.

Особенности монтажа аудиосистемы

Присоединяя проводку стереосистемы, необходимо учитывать определенные особенности электрического питания. Оно обеспечивается при помощи красного и желтого проводов. Первый отвечает за запоминание настроек аудиосистемы, второй — за выключение магнитолы, которое управляется зажиганием автомобиля.

Рекомендуется использовать параллельный тип соединения обоих проводов, чтобы аудиосистема отключалась только вручную. При этом на нее не будет влиять ключ зажигания автомобиля, но появится проблема излишнего потребления электричества в режиме стоянки, которая решается установкой специального регулятора для красного электропровода. С его помощью можно аппаратно выключать магнитолу, покидая машину на долгое время. Данный регулятор может быть подключен к системе сигнализации, то есть при запирании транспортного средства аудиосистема будет отключаться автоматически.

Недостатком этой системы является лишний расход тока, но в любом случае он гораздо меньше тех показателей, которые обеспечивают питание магнитолы во время режима ожидания.

Внезапное выключение аудиосистемы из-за повышенной громкости, мерцания дисплея или воспроизведения высокочастотных звуков не является следствием перебоя в подаче питания. Такая ситуация возникает, когда аккумулятор автомобиля разряжается и при этом ток перестает быть постоянным. Проблема решается подключением дополнительного конденсатора, который обеспечивает постоянное питание магнитолы.

Каков функционал магнитолы?

То, что присутствует штатная магнитола в отечественной машине Лада Гранта Люкс и в Калине-2, причем устройства непрерывно совершенствуются. Особенностью магнитолы является ее глубокая посадка в штатное место, что сопровождается незначительными трудностями при ее извлечении. На большом монохромном дисплее отображается удобный интерфейс.

Отзывы владельцев свидетельствуют о наличии в качестве софта операционной системы на базе легендарной «Windows», потенциальные возможности которой увеличиваются путем прошивки. Доступно создание рабочего стола по образу бытового компьютера и подключение паутины интернета. Для этого следует применить 3g-модем.

Если потребуется ввести данные, то манипуляция может быть реализована посредством экранной клавиатуры. Собственной памяти недостаточно, поэтому для удовлетворения постоянно растущих запросов владельцев рекомендуется воспользоваться в качестве носителя SD-картой. Этот недостаток заключен в перечень причин, в связи с актуальностью которых, большинство автолюбителей отдают предпочтение выбору заграничного аппарата.

Для магнитолы Лада Гранта доступна удобная опция коммутации с мобильным телефоном. Это позволяет совершать звонки без необходимости доставать телефон из кармана. Требуется только активировать конкретную кнопку на дисплее устройства. Это своего рода расширенна функция «hands-free».

Не лишен приятных особенностей и радиоприемник. Если запрограммировать новостную волну, то устройство автоматически переключится на нее с любого другого канала во время начала вещания программы обозначенной тематики.

В стандарте LADA Granta магнитола с интегрированным в нее ЖК-дисплеем, способна поддерживать такие форматы файлов, как:

  • устаревший «MP3»;
  • «WMA»;
  • «WAV»;
  • видео-файлы, поддерживающие расширение «WMV».

Демонтаж штатной магнитолы в Гранте люкс

Отличие гранты люксовой комплектации: установленная с завода ММС (мультимедийная система). Это устройство на 2 din.

Чтобы снять штатную акустику гранты:

  • берем нож или пластиковую лопатку для демонтажа акустики и отсоединяем декоративные накладки справа и слева от магнитолы. Снимать не обязательно;
  • в просвете между накладкой и панелью находим фиксатор головного устройства. Их два с обеих сторон. Отжимаем отверткой;
  • вынимаем ГУ на себя.

Подробно все описано в видео:

Замена штатной ММС в Гранте

Процесс – после снятия акустики ставим новую систему.

Сложности: возможно, придется допилить крепления новой системы под ВАЗовские. Плюс нужна правильная рамка. Заводская рамка ММС может не подойти.

Установка аудиосистемы на Гранту разных комплектаций

В комплектации “стандарт” в Гранте уже предустановлены жгуты питающих проводов, которые расположены в консольном проеме. Провода подведены исключительно для автомагнитолы, поэтому не удивляйтесь, если не сможете обнаружить их в дверных проемах.

В Лада Гранта Норма питающие провода, идущие от консоли, уже подключены к дверным проемам. Следует только подсоединить звуковую систему в полном соответствии со схемой сборки. Часто бывает, что предустановленная дверная проводка не сочетается с разъемами некоторых динамиков. Тут из положения выходят докупкой подходящих проводов.

Во время сборки Лада Гранта “люксовая” снабжается особой сенсорной мультимедийной системой и уже установленными динамиками. Улучшенная магнитола дополнена системой Bluetooth и дисплеем в 5 дюймов с линейным выходом.

Кроме всего прочего, встроенная автомагнитола позволяет подключать носитель памяти – флеш-карту USB 2.0, посредством которой можно прослушивать записанную музыку.

Особенности монтажа аудиосистемы

Присоединяя проводку стереосистемы, необходимо учитывать определенные особенности электрического питания. Оно обеспечивается при помощи красного и желтого проводов. Первый отвечает за запоминание настроек аудиосистемы, второй — за выключение магнитолы, которое управляется зажиганием автомобиля.

Рекомендуется использовать параллельный тип соединения обоих проводов, чтобы аудиосистема отключалась только вручную. При этом на нее не будет влиять ключ зажигания автомобиля, но появится проблема излишнего потребления электричества в режиме стоянки, которая решается установкой специального регулятора для красного электропровода. С его помощью можно аппаратно выключать магнитолу, покидая машину на долгое время. Данный регулятор может быть подключен к системе сигнализации, то есть при запирании транспортного средства аудиосистема будет отключаться автоматически.

Недостатком этой системы является лишний расход тока, но в любом случае он гораздо меньше тех показателей, которые обеспечивают питание магнитолы во время режима ожидания.

Внезапное выключение аудиосистемы из-за повышенной громкости, мерцания дисплея или воспроизведения высокочастотных звуков не является следствием перебоя в подаче питания. Такая ситуация возникает, когда аккумулятор автомобиля разряжается и при этом ток перестает быть постоянным. Проблема решается подключением дополнительного конденсатора, который обеспечивает постоянное питание магнитолы.

После того как вы успешно подсоединили все необходимые разъемы к электропроводке автомобиля, можно приступать к монтированию передних и задних колонок.

Лада Гранта Лифтбек Норма с кондеем › Бортжурнал › Установка магнитолы и динамиков

Первое, что было cделано в Гранте после покупки — установлена магнитола и динамики. В качестве магнитолы выбрал бездисковую JVC с блютусом с микрофоном в комплекте и проигрыванием музыки в формате FLAC.

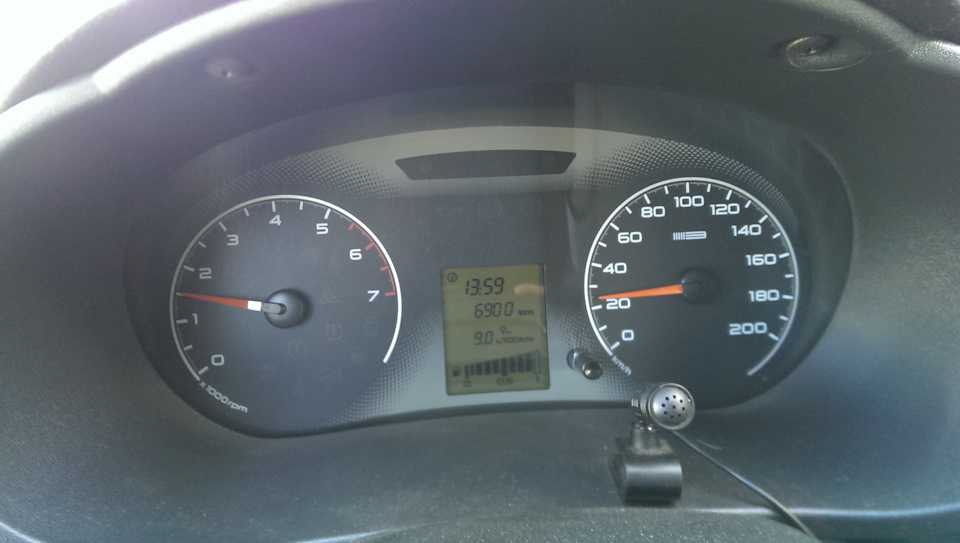

Микрофон (пока) вывел на комбинацию приборов. В будущем, возможно, перенесу его в потолочный плафон, где для него предусмотрено место и прорези. Если, конечно, смогу теперь отклеить его от комбинации приборов.

Громкая связь через магнитолу это очень удобно, при входящем звонке музыка ставится на паузу, отвечаешь на звонок нажатем кнопки на магнитоле или на телефоне, и дальше говоришь не занимая рук: через микрофон и динамики в дверях. Единственный минус, если едешь в машине с кем-то и не хочешь, чтобы посторонние уши в салоне слышали твой телефонный разговор. Но такое случается крайне редко, да и в таком случае на телефоне можно отключить вывод звука разговора на блютус-устройство, то есть, на магнитолу.

Магнитолой доволен. Единственное, что в ней не нравится лично мне — красная подсветка кнопок, хотелось бы зелёную в тон подсветки комбинации приборов в Гранте.

Однодиновая магнитола ставится очень легко. Сначала вытаскиваем из торпеды полочку-заглушку, поддевая её сверху и снизу. Разъёмы ISO и антенны вставлены в эту заглушку с обратной стороны. На освободившееся от заглушки место ставим металлическую рамку магнитолы из её комплекта. Дальше подключаем все разъёмы, включая микрофон, и ставим в рамку саму магнитолу. Элементарно и не требует вообще никакого инструмента.

С установкой динамиков сложнее. К счастью, в комплектации «Норма» уже есть проводка во всех дверях.

Если мы хотим, чтобы всё было красиво, то кроме самих динамиков, желательно купить1. Облицовку (сетки) в карты дверей от комплектации Люкс. Коды: передние 2190-6102096, 2190-6102097; задние 2190-6202094, 2190-6202095. Цена где-то рублей сто за штуку.2. Передние динамики можно прикручивать прямо к дверям, а для задних необходимы штатные пластиковые проставки 2190-7901032, 2190-7901033.

Снимаем обшивки дверей. Для этого надо открутить кнопку блокировки замка, поддеть снизу пластиковым съёмником, отвёрткой (но отвёртка может оставить следы) или ногтями накладку ручки двери. Открутить два самореза за ручкой. У задних дверей снять ручку стеклоподъёмника. Для этого надо утопить обшивку двери около ручки стеклпододъёмника, надавив на обшивку, и далее сдвинуть вбок и вынуть фиксирующую клипсу в основании ручки стеклоподъёмника. После чего ручка свободно вытаскивается. На передних дверях откручиваем саморезы снизу обшивок. Далее тянем обшивку двери на себя пальцами, начиная снизу. Она крепится по периметру клипсами. Усилие нужно прилагать значительное, но за несколько циклов снятия/установки ни одна клипса не сломалась. В любом случае, их стоимость копеечная.

Установка динамиков в штатные места передних дверей на Ладе Гранта

Кроме магнитолы для нормальной ее работы, также необходимо будет установить и динамики, акустику в двери автомобиля.

Чтобы прорезать отверстия в обивке дверей лучше снять ее с автомобиля. Для этого необходимо демонтировать ручку дверей, пластиковый кожух в котором установлен рычаг открывания двери, ручку регулировки положения стекла (если у вас комплектация стандарт). См статью «Снятие и установка обивки дверей Лада Гранта». В обивке дверей и металлическом каркасе передних дверей предусмотрен размер для динамиков в 16 см.

В зависимости от вариации выбранных вами динамиков могут возникнуть проблемы следующего характера:— если вы выбрали динамики в 13 см то вам необходимо выпилить в центре заглушки на обивке двери по шаблону прилагаемому к динамикам соответствующее отверстие. При этом отверстие в каркасе двери несколько больше и придется наращивать плоскость от крепежных «ушей» динамика до крепежных отверстий в двери;— В случае если вы решили установить динамики в 16 см, то здесь возможно придется доработать и каркас дверей, так как корзина динамика может точно не подойти в штатное отверстие в железе дверей. Понадобиться болгарка или электролобзик с пилками по металлу. Пропиливаем отверстие требуемого диаметра, примеряем динамик. Подключаем динамик устанавливаем на место. Монтируем обивку дверей. Монтируем каркас для металлической решетки динамика и соответственно крепим жестко динамик к двери на 4 самореза. Устанавливаем решетку акустической системы.

Вот в принципе и весь алгоритм установки магнитолы и динамиков в передние двери на автомобиле Лада Гранта. Кроме того, вам может быть полезен материал из статьи «Электросхемы Лада Гранта», в которой показаны колодки для подключения питания магнитолы и подключения проводов динамиков к ней, колодки 17 и 18. В комплектации «стандарт», также предусмотрены провода идущие до динамиков передних дверей автомобиля. Так подключение динамиков магнитолы в дверях, осуществляется через задний жгут, см. статью «Электросхема заднего жгута проводов Лада Гранта», контакты на колодке 16,17,18,19.

Дополнительная информация при установке динамиков в передние двери автомобиля Лада Гранта: При выборе динамиков для установки, выбирайте комплекты акустики с минимальным выступанием пластиковой рамки и металлической решетки. Дело в том, что некоторые динамики после установки могут мешать открытию бардачка — вещевого ящика. Не все подряд динамики, но некоторые. В итоге в вещевой ящик Лады Гранта вы будете пролазить через небольшую щель, или только после того как откроете правую переднюю дверь

Предупреждения о безопасности при установке и подключении магнитолы в автомобиле Лада Гранта. Все работы по установке проводить со скинутой минусовой клеммой аккумулятора. После установки магнитолы, необходимо внимательно проверить все соединения и правильность их подключения.

Установка активной автомобильной антенны bosch

Ребята, прошу прощения за не полноценное видео. В магнитолах есть специальный провод обычно сине-белого.

Врезное. При таком методе делают сквозное отверстие в кузове автомобиля

После сверления важно выполнить качественную гидроизоляцию. Кроме того, края отверстий следует обработать специальным антикоррозийным составом.
Штыревое

Как проще всего подключить активный сабвуфер в машину к магнитоле. В данном случае радиоантенну устанавливают на водосток транспортного средства.
Магнитное. автомобиль дневные ходовые огни, как и плюс подключить к топливному. Чтобы воспользоваться данным способом, следует старательно очистить выбранное место крепления от пыли и различных загрязнений. Также необходимо убедиться в наличии особого покрытия на основании магнита. Это поможет избежать повреждений краски на машине.

После установки аппарата, надо спрятать электрические провода за обшивку. Как сделать из активной антенны Дельта Н311 пассивную, с разделением на диапазоны?Хочу подключить к усилителю IKUSI CBA-510T (кстати что за усилитель такой) а там регулировка и. Следующим шагом станет проверка работы подключенного устройства. Для этого надо включить магнитолу в машине и настроить ее поочередно на несколько радиостанций.

Установка автомагнитолы Lada Granta

Инструменты:

  • Гаечный ключ рожковый на 10 мм
  • Отвертка плоская малая
  • Нож (при необходимости)
  • Паяльник (при необходимости)

Детали и расходники:

Примечания:

Изначально в данной модели машины расчет идет на магнитолу типа 1-DIN. Если же владельцу хочется установить другой тип, более новый, например 2-DIN, нужно будет заняться распиливанием перегородок в самой консоли. А если размер не будет подходить, то в панели придется выпиливать подходящую консольную рамку. Это намного сложнее, чем установка первого указанного типа. Во втором варианте установку лучше доверить специалисту, потому как есть большой риск испортить обшивку салона.

Здесь приведено описание установки магнитолы типа 1-DIN.

1. Снимите минусовую клемму с аккумулятора.

2. Демонтируйте пластиковый карман, установленный на месте будущей магнитолы, воспользовавшись плоской отверткой.

3. Достав карман, на обратной его стороне вы обнаружите слоты где будут вставлены ISO разъемы для подключения магнитолы. Отсоедините разъемы для полного снятия кармана.

4. Теперь снимите с магнитолы металлическую рамку и установите на место, где стоял пластиковый карман. Разгибая усики рамки, зафиксируйте надежно ее на месте.

Примечание:

Подтверждением того, что установка рамки прошла успешно, должен быть щелчок.

5. Произведите подключение разъемов к магнитоле.

Примечание:

Если неправильно подключите магнитолу к разъемам, могут выйти из строя все системы автомобиля, включая, естественно и акустическую систему.

Некоторые производители магнитол делают индивидуальные разъемы. Большинство из них имеют в комплекте штекер с ISO разъемами. Но бывают случаи, когда, ни один из видов не подходит, тогда остается последний вариант – это обрезание проводов. Вы удаляете родные штекера магнитолы и штекера проводки машины и спаиваете их между собой, но обязательно по цветовой расстановке.​

Ошибка многих автолюбителей – скручивание проводков и обмотка изоляционной лентой на клейкой основе. В зимний период эта же изолента от мороза трескается. Вследствие, этого в проводке может произойти замыкание, а оно потянет за собой выход из строя всех электросистем автомобиля.

6. Вставьте автомагнитолу в ранее установленную рамку.

Читать еще:  Помпа от газели на ваз 2109

7. Как установить динамики, смотрите здесь.

Как выполнить перепрошивку?

Весомой популярностью в среде автолюбителей обзавелась штатная прошивка для магнитолы Лада Гранта. При этом не требуется установка магнитолы нового образца. На качество звучания данная функция никакого воздействия не оказывает, однако позволяет наделить интерфейс дополнительными опциями, недоступными для штатной версии магнитолы. К примеру, можно сгенерировать удобную сенсорную клавиатуру, позволяющую осуществлять общение с сетью интернет.

Для перепрошивки штатной мультимедиа следует обзавестись SD-картой, отформатированной в «FAT» или в «exFAT».

  1. Вначале скачиваем с сети прошивку. Ее проще отыскать в среде форумчан-«Грантаводов».
  2. После скачивания выполняем копирование необходимых файлов в корневой каталог самой карты, сохранив их предварительно на «флешке».
  3. Вставляем карту в соответствующий слот авто-магнитолы и выполняем ее перезагрузку.
  4. После заполнения шкалы статуса загрузки пользуемся обновленным интерфейсом с расширенными возможностями.

Для возобновления опций: «Радио» и «Bluetooth» извлекаем SD-карту и перезагружаем систему заново.

Автомобильные форумы порадуют разработками многих умельцев, которые в результате экспериментов предлагают версии прошивок с присутствием в меню обновленного софта радио и прочих функций. Бытует мнение, что эти «специалисты» познали тайну считывания и расшифровки данных с CAN-шины, совмещающейся с «MMC». Иногда прошивка требует откалибровать экран перед началом общения с альтернативным интерфейсом.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
