Подключение генератора ваз 2106, схема, характеристики, ремонт, инструкции с фото и видео

Генератор ВАЗ 2106: назначение и функции

Автомобильный генератор — это небольшое электрическое устройство, главной задачей которого является преобразование механической энергии в электрический ток. В конструкции любого автомобиля генератор нужен для зарядки аккумулятора и подпитки всех электронных приборов в момент работы мотора.

Таким образом, АКБ получает необходимую энергию для работы мотора именно от генератора, поэтому можно сказать, что генератор является незаменимым атрибутом в конструкции любого автомобиля.

Как именно работает генератор на автомобиле ВАЗ 2106? Все процессы преобразования энергии из механической в электрическую осуществляются по строгой схеме:

Водитель поворачивает ключ в замке зажигания.
Сразу же ток от аккумулятора через щётки и иные контакты поступает на обмотку возбуждения.
Именно в обмотке появляется магнитное поле.
Начинает вращаться коленвал, от которого приводится в движение и ротор генератора (генератор связан с коленвалом ременной передачей).
Как только ротор генератора достигает определённой скорости вращения, генератор переходит в стадию самовозбуждения, то есть в дальнейшем все электронные системы запитываются только от него.
Показатель работоспособности генератора на ВАЗ 2106 выводится в виде контрольной лампы на приборную панель, поэтому водитель всегда может видеть, достаточно ли заряда устройства для полноценной работы авто.

Устройство генератора Г-221

Прежде чем говорить об особенностях конструкции генератора ВАЗ 2106, следует уточнить, что он имеет уникальные фиксаторы для крепления на моторе. На корпусе устройства расположены специальные «ушки», в которые вставляются шпильки, закручиваемые гайками. А чтобы «ушки» не изнашивались в процессе работы, их внутренние части снабжены высокопрочной резиновой прокладкой.

Сам генератор состоит из нескольких элементов, каждый из которых мы сейчас рассмотрим в отдельности. Все эти устройства встроены в легкосплавный литой корпус. Чтобы прибор в процессе длительной работы не перегревался, в корпусе есть множество мелких отверстий для вентиляции.

Обмотка

В силу того, что генератор имеет три фазы, в нём устанавливаются сразу обмотки. Задача обмоток — генерировать магнитное поле. Разумеется, для их изготовления используется только специальная медная проволока. Однако для защиты от перегрева провода обмоток покрываются двумя слоями теплоизоляционного материала или лака.

Реле-регулятор

Так называется электронная схема, контролирующая напряжение на выходе из генератора. Реле необходимо для того, чтобы в аккумулятор и другие устройства попадало строго ограниченное количество напряжения. То есть основная функция реле-регулятора — контроль за перегрузками и поддержание оптимального напряжения в сети около 13.5 В.

Ротор

Ротор — это главный электрический магнит генератора. Он имеет всего одну обмотку и располагается на коленчатом валу. Именно ротор начинает вращаться после запуска коленвала и придаёт движение всем остальным частям устройства.

Щётки генератора

Щётки генератора находятся в щёткодержатели и нужны для выработки тока. Во всей конструкции именно щётки изнашиваются быстрее всего, так как на них ложится основная работа по генерации энергии.

Диодный мост

Диодный мост чаще всего называют выпрямителем. Он состоит из 6 диодов, которые размещаются на печатной плате. Главная работа выпрямителя — преобразовать переменный ток в постоянный, чтобы поддерживать стабильную работу всех электронных приборов автомобиля.

Шкив — это приводной элемент генератора. Ремень натягивается одновременно на два шкива: коленвала и генератора, поэтому работа двух механизмов непрерывно связана между собой.

Интерактивные электросхемы

Если вы пользуетесь мобильным устройством, удобно установить интерактивную схему для Android. Ссылка:

Для ПК также есть отличная интерактивная программа. Ссылка:

Если вы не умеете читать схемы, посмотрите подробный видео-урок. Он поможет разобраться в том, как пользоваться электросхемами автомобилей.

C появлением на отечественном авторынке новой модели ВАЗ 21074, оснащенной инжекторным двигателем, и у специалистов, и у автолюбителей возникла необходимость освоения эл. схемы этой машины, имеющей ряд принципиальных отличий от ее предшественников. Вот как выглядит подкапотное пространство ВАЗ 2107 с инжекторным двигателем:

Описание основных элементов и электропроводки, из которых состоит электросхема, есть в стандартной инструкции ВАЗ 2107. Можно отметить несколько отличительных особенностей этой модели от более ранних:

Монтажный блок реле и предохранителей(поз. 1);
Инжектор (поз. 3);
Электронный датчик коленчатого вала (поз. 16).
Воздушная заслонка с встроенным датчиком;

Основной причиной того, что электросхема пополнилась большим количеством дополнительного электрооборудования является использование в ВАЗ 21074 принципиально новой системы питания. Рассмотрим подробнее, чем эл. схема инжекторного двигателя отличается от карбюраторного:

Инжектор подразумевает постоянное наличие давления в системе питания, которое создается электрическим топливным насосом.
Воздушно-топливная смесь получается путем смешивания бензина и воздуха непосредственно в цилиндре.
В инжекторном двигателе впрыск топлива осуществляется при помощи форсунок.
Впрыск управляется электронной системой, в то время как в карбюраторном топливная смесь попадает в цилиндры благодаря создаваемому разрежению.

Ниже представлена схема системы питания инжекторного двигателя.

Электросхема в упрощенном виде состоит из следующих основных элементов:

1 — Диагностический разъем, предназначенный для подключения тестера или компьютера.

2 — Тахометр.

3 — Лампа контроля работоспособности двигателя.

4 — Датчик воздушной заслонки.

6 – мотор вентилятора охлаждения радиатора.

7 – Реле управления электродвигателем вентилятора.

8 — Блок управления двигателем.

9 – Электрическая катушка зажигания.

11 – Свечи зажигания.

13 – Эл. датчик коленчатого вала.

14 – Реле управления электрическим топливным насосом.

16 – Электрический топливный насос.

20 – Фильтр для очистки топлива.

24 – Аккумулятор.

25 – Замок зажигания.

26 – Форсунки.

29 – Датчик холостого хода.

Для более углубленного изучения электрооборудования автомобиля ВАЗ 2107 инжектор может быть также использована полная принципиальная эл. схема электропроводки.

Электросхема содержит следующие элементы, обозначенные номерами:

Отдельного внимания требует схема зарядки аккумуляторной батареи.

Пропадание зарядки грозит постепенной посадкой аккумулятора и аварийной остановкой двигателя. Поэтому сразу, как только вы заметите, что засветилась контрольная лампа зарядки. Необходимо незамедлительно принять меры по выявлению и устранению неисправности.

Если же по каким либо причинам аккумулятор оказался разряжен, необходимо подключить его к специальному устройству для зарядки аккумуляторов. Такой прибор окажется очень полезным для владельцев подержанных автомобилей, с длительно эксплуатируемым аккумулятором. Некоторые зарядные устройства, кроме зарядки, позволяют осуществлять пуск автомобиля.

Разобраться с устройством системы управления двигателем поможет следующая электрическая схема.

Следует отметить, что эл. схема инжекторного двигателя достаточно сложна, и самостоятельный поиск неисправностей в ней очень затруднен. Поэтому рекомендуется выполнение диагностики электрооборудования на специализированных СТО, с использованием специального тестера или компьютера с диагностической программой.

Но элементарные вещи, такие как замена сгоревших предохранителей или ламп, вышедших со строя электронных реле управления оборудованием — вполне по силам каждому автолюбителю. Поэтому владельцам автомобилей ВАЗ 2107, 21074 настоятельно рекомендуется к изучению принципиальна электросхема и основное электрооборудование, для получения возможности устранения незначительных неисправностей самостоятельно.

Схема подключения генератора Ваз 2106

Реле регулятор.

В таких случаях проще всего заменить полностью выпрямительный блок.

Следите за контрольными лампами, и удачи на дорогах! При этом через обмотку якоря будет протекать электрический ток. Когда значение напряжения будет около 7,5В, силы магнитного потока электромагнита будет достаточно для притягивания якоря и размыкания контактов. Чтобы произвести ремонт генератора ВАЗ , выполните следующие действия: Сначала необходимо отключить штекер от выхода 67 на узле. Регулятор напряжения и щеточный узел Но вся проблема в том, что генератор вырабатывает электричество нестабильно.

Номинальное напряжение Г соответствует напряжению типового аккумулятора ВАЗ — 12 вольт. Обмотка возбуждения, которая расположена на самом роторе, запитывается через регулятор напряжения. При этом контакты реле остаются замкнутыми, что приводит к загоранию контрольной лампы на панели приборов. Также возможен выход из строя самой лампы, но это легко проверить, установив уровень зарядного тока при помощи бортового амперметра.

Добившись необходимого натяжения, заворачиваем крепежную гайку к планке регулировки. Каждая обмотка состоит из шести последовательно соединенных катушек. Напряжение в бортовой сети ниже 13,6 В проверяется автотестером Плохо натянут ремень генератора Подтяните ремень Включено слишком много мощных потребителей электроэнергии, особенно при низких оборотах двигателя.

Если это делается с трудом, то выкручиваем нижний крепежный болт

Обратите внимание на то, что в статорной должно быть определенное сопротивление, в зависимости от модели генератора. Щеткодержатель крепится винтом на задней крышке генератора

Но дело в том, что конструкция электрической машины совсем не рассчитана на использование такого количества потребителей. Корректное подключение генератора ВАЗ дает гарантию безаварийной и уверенной эксплуатации этого электрического агрегата транспортного средства. Генератор ВАЗ-2107(08) подключить на 2101…2106.

Взаимозаменяемость генератора Ваз 2108 и Ваз 2106

Мысль подмены генератора на классике древняя, как история самого авто, потому, что все кто ставит на собственную машинку наворотов больше, чем слабую китайскую магнитолу, родного 42А-го Г-221 всем, уже никак не хватает.

Правда даже тех, кто пренебрегает заморочками с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккумулятора.
Как-то раз знакомый, подогнал мне на шару, 55А-ный генератор и возникла идея о том, чтобы рассказать Вам, как его установить в нашу классику.

Облазив просторы интернета, чтобы найти хоть что-то о его установке и подключении, на автомобиль, путного я ничего не нашёл, куча комментариев типа «Воткнул и забыл» или же долгие обсуждения электриков профессионалов, но говорили они на таком языке, что простому русскому человеку, это как китайская песня, ничего не понятно.

В связи с этим, было решено написать для простых людей, понятной статьи, дабы помочь саморучно, без каких- либо заморочек и особых навыков работы с электрикой, но с руками, проделать эту нехитрую процедуру по замене генератора.
Важно знать: Альтернатив у штатного генератора немало, так как генератор при подобающих навыках, средствах и хотении разрешено поставить хоть какой. Я осматриваю в предоставленной статье лишь «экономные» ВАЗовские генераторы от остальных моделей, так как:

Они более дешевы.
Они более распространены.
Их легче сменить- вам не нужно находить либо изготавливать всякие специальные крепления и глобально менять электрику.

Блок предохранителей и реле ВАЗ-2104

На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:

Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
Электромотор передних дворников.
Резервное гнездо.
Резервное гнездо.
Питание электрообогрева заднего стекла.
Часы, прикуриватель, питание розетки “переноски”.
Сигнал и вентилятор радиатора.
Лампы указателя поворотов в режиме “аварийки”.
“Противотуманки” и реле, регулирующее напряжение бортовой сети.
Лампы панели приборов.
Лампы стоп-сигнала.
Правая фара дальнего света.
Левая фара дальнего света, контрольная лампа дальнего света.
Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
Ближний свет (правая лампа).
Ближний свет (левая лампа).

Реле блока выполняют такие функции:

Реле обогрева заднего стекла.
Реле очистителя и омывателя фар.
Реле сигнала.
Реле электровентилятора системы охлаждения.
Реле дальнего света.
Реле ближнего света.

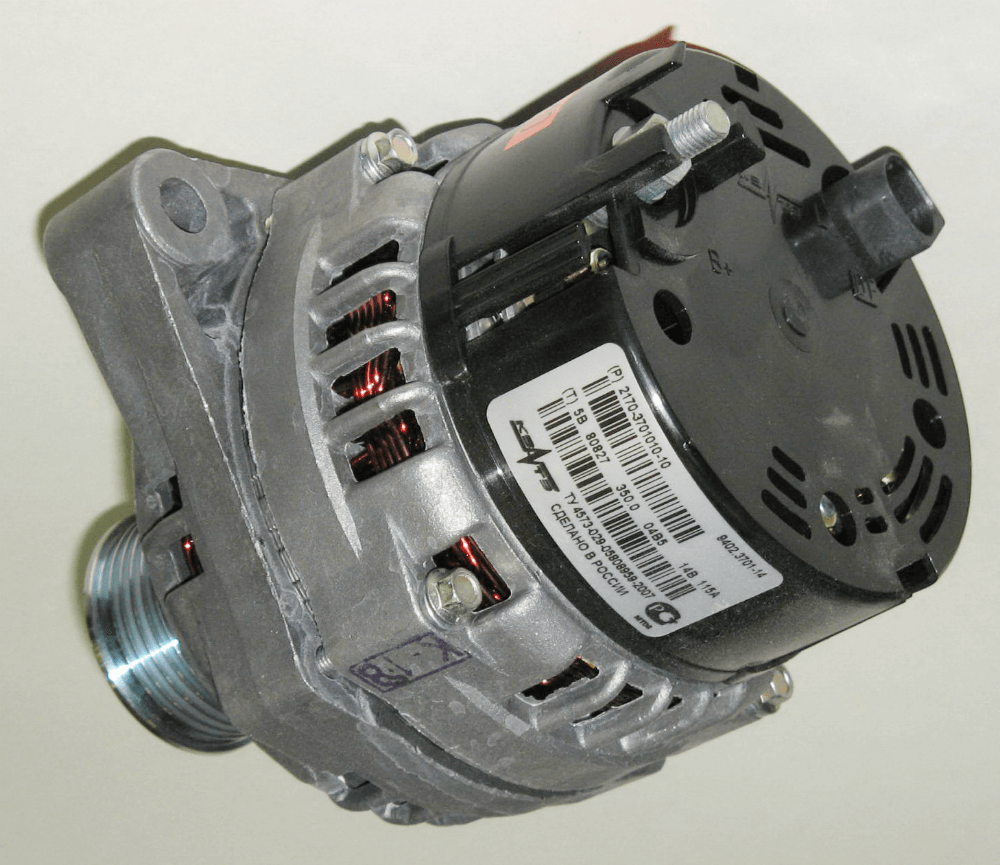

Lada Priora – замена генератора

Для Приоры необходим мощный генератор, в авто много электроники и слабая установка с ней не справится.

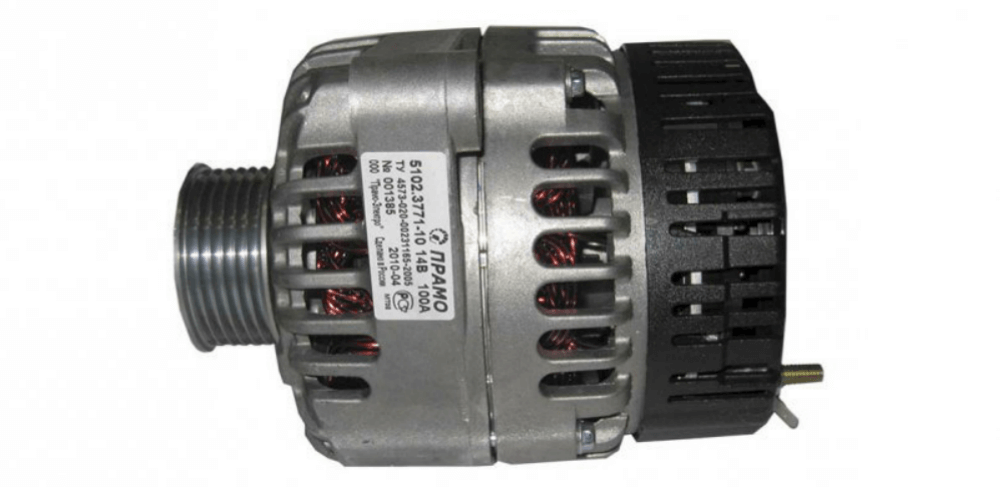

Рекомендуется для Приоры генератор с маркировкой 5102.3771, дающий мощность 80 А, на люксовых версиях с ещё большим количеством электроники ставится устройство на 115 А. Тогда какой генератор лучше поставить на Приору?

Автовладельцы рекомендуют агрегат производства КЗАТЭтм Самарского завода под номером 9402.3701-14, дающий 115 А.

Дорабатывать его при установке не требуется, необходимо лишь найти разъём, потому что есть отличия от стандартного. Можно использовать штекер от ВАЗ-2108 от концевика включения фонарей заднего хода, стоимость которого всего 20 рублей.

Далее придётся немного доработать при подключении на силовом выводе «В+», чтобы подогнать под нужный размер.

Стоимость, конечно, отечественных агрегатов выше, чем у китайских или болгарских, продаваемых за 2200 и 3000 соответственно. За российские запрашивают около 4000. Но при необходимости ремонта на комплектующие российского производства вы легко найдёте запчасти.

Рассмотрим пошагово процесс установки генератора

Перечень инструментов, необходимых для проведения работ:

гаечные ключи на 17 и 19;
головки на 10,17,19;
вороток и трещоточные рукоятки;
удлинитель.

Поскольку крепление ВАЗ 2108 мало чем отличается от ВАЗ 2106, проблемы с ним отпадают.

1. Поставьте машину на смотровую яму и начните снятие родного генератора. В первую очередь необходимо провести отсоединение штекеров от прибора и нулевого провода, снятие изоляции и начать отсоединение крепления проводов на выводе оборудования.

2. Снимите ремень привода от прибора. Отверните гайки крепления, используя ключ на 17. Для быстрого откручивания накиньте на него головку с удлинителем. Залезьте под авто и с помощью накидного ключа сорвите гайку. Используя трещоточную рукоятку полностью отверните ее.

3. Отвернув гайки нижнего крепления, снимите болт с втулкой. Для простоты работы можно воспользоваться деревянным бруском. Приставьте его к болту и несколькими ударами молотком выбейте его. При проведении данной работы будьте осторожны, поскольку существует возможность повреждения резьбы. Попытайтесь вытянуть болт рукой. Если он идет туго – воспользуйтесь машинной смазкой.

Отсоедините родной генератор, который после проведенных мероприятий находится на кронштейне. Для этого пропустите его между балкой переднего моста и кронштейном.

4. Проведите установку новой модели элемента от 2108. Помните, что при проведении замены, нужно С АКБ снять клемму, а потом откорректировать натяжку ремней.

Процесс установки модернизированного оборудования аналогичен (только действия необходимо выполнять в обратном порядке).

Подтягивание ремня является очень важным моментом при переустановке генератора. Это единственный способ, который обеспечивает вращение коленвала на генераторный вал. При слабой натяжке коленвал может работать в холостую. При сильной – произойти и повреждение подшипников.

У отечественных машин имеется специальный регулировочный болт, при манипуляциях с которым возможна регулировка ремня. Для этого послабьте гайки, на которые крепится генератор и поверните регулировочный болт по часовой стрелке. Проконтролируйте степень состояния натяжения ремня. Она должна быть средней. Закрутите гайки на место. Степень натяжения может показать тестовая обкатка.

Проблема!

Оставшиеся провода подсоедините в обычном порядке, при этом, желтый вставьте в штекер.

Установка генератора от ваз 2108 на ваз 2106 закончена. Генератор полностью работоспособен. Остается учесть ряд нюансов:

При зарядке аккумулятора будет происходить свечение лампочки разряда, что считается не совсем нормальным. Во избежание путаницы проведите снятие и изолирование провода с реле напряжения. Проведите переустановку реле РС-702 на РС-527. Оденьте клемму и проведите подтягивание ремня. Лучшим вариантом будет поставить новый ремень.

Необходимо знать, что при небольших оборотах силового агрегата, в начале его работы будет светиться лампочка разряда. Затухание ее будет происходить только при остановке мотора. Это считается обычным делом, поскольку на 2108 происходит аналогичное действие. Многих автомобилистов такое положение дел смущает. Поэтому не стоит торопиться с утилизацией старого реле. Возможно оно вам еще понадобится.

И в заключении хочется отметить, если вы при проведении модернизации своей машины устанавливаете новый генератор — проблем с ним не будет. В случае если оборудование приобретено с рук — рекомендуется провести тщательную переборку, поскольку щеточный механизм может значительно износиться, возможно, придется заменить его

Кроме этого, стоит обратить внимание на диодную сборку и подшипники. Возможно, они также не готовы к эксплуатации

Другими словами, хорошенько переберите оборудование и проведите замену всех изношенных запчастей.

Генератор ВАЗ 2106: назначение и функции

Задача генератора — обеспечивать бесперебойную работу всех электрических систем машины и АКБ

Водитель поворачивает ключ в замке зажигания.
Сразу же ток от аккумулятора через щётки и иные контакты поступает на обмотку возбуждения.
Именно в обмотке появляется магнитное поле.
Начинает вращаться коленвал, от которого приводится в движение и ротор генератора (генератор связан с коленвалом ременной передачей).
Как только ротор генератора достигает определённой скорости вращения, генератор переходит в стадию самовозбуждения, то есть в дальнейшем все электронные системы запитываются только от него.
Показатель работоспособности генератора на ВАЗ 2106 выводится в виде контрольной лампы на приборную панель, поэтому водитель всегда может видеть, достаточно ли заряда устройства для полноценной работы авто.

Штатное устройство для «шестёрки»

Устройство генератора Г-221

Устройство надёжно фиксируется в мотору и подключается к различным системам авто

Обмотка

Медная толстая проволока редко рвётся или перегорает, поэтому эта часть генератора считается наиболее долговечной

Реле-регулятор

Маленькая пластина со встроенной схемой для контроля напряжения на выходе

Ротор

Ротор — главный вращающийся элемент генератора

Щётки генератора

Внешняя сторона щёток может быстро изнашиваться, из-за чего наблюдаются перебои в работе генератора ВАЗ 2106

Диодный мост

Из-за специфичной формы водители часто называют диодный мост «подковой»

Шкив

Один из элементов генератора

Схема генератора Ваз 2108

Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
Отрицательный диод.
Дополнительный диод.
Положительный диод.
Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
Комбинация приборов.
Вольтметр.
Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
Дополнительные резисторы, встроенные в монтажный блок предохранителей.
Реле зажигания.
Замок зажигания.
Аккумуляторная батарея.
Конденсатор.
Обмотка ротора.
Реле напряжения, расположено в подкапотном пространстве.

Технические характеристики генератора

Основные характеристики генератора следующие:

предельная сила тока при напряжении 14 В и скорости вращения роторной части 5000 об/мин;
лимиты регуляции напряжения – 14,1±0,5 Вольт;
предельная скорость кругового вращения роторной части – 13000 об/мин;
пропорция передаточного числа в паре мотор-генератор – 1/2,04.

Из списка видно, сколько выдает генератор ВАЗ 2106 по значению силы тока

Это важно для проверки его функционала. Часто автолюбители задаются вопросом, какой генератор необходимо устанавливать на транспортное средство

Для интересующихся водителей поясняем, что «шестерка» оснащена электрической машиной с номенклатурным номером Г-221, а автомашина «Нива» с аналогичным мотором оборудована изделием под наименованием Г-222.

Также водителей интересует размер ремня генератора, который в штатном исполнении имеет длину окружности 944 мм. В крайнем случае, возможна установка ремня размером 930 мм. И, наконец, самый «болезненный» ценовой вопрос – сколько стоит генератор в автомобильном магазине запчастей. Сообщаем, что разброс цен составляет от 1500 до 2100 рублей. Установив новый мощный генератор, автолюбитель гарантирует корректную работу этого изделия на продолжительное время.

Также многие автолюбители ищут реле генератора, предназначенное для контроля зарядки, в электромашине. Оно находится на правом брызговике в силовой части под капотом. Существуют некоторые неисправности генератора, которые можно определить по функции работоспособности лампочки контроля зарядного тока. Также выходят из строя щетки генератора, которые достаточно часто подлежат износу.

При износе этих изделий, который определяется размером выступа из держателя изделий меньше, чем на 0,5 см, требуется замена щеток генератора с предварительной подготовкой посадочных мест. Они должны быть очищены от грязи и угольной пыли, а также от подтеков масла.

Для повышения жизненного цикла генератора рекомендуется усвоить следующие правила:

Осуществлять постоянный контроль над соединением изделия с АКБ и правильность подсоединения источников электрической цепи. Иначе это чревато выходом электрической машины из строя.
Категорически запрещается длительная эксплуатация электромашины с АКБ, отсоединенным из цепи «генератор-батарея», т.к. это приведет к высокой разности потенциалов на контакте «30» и выводу из строя выпрямителя системы.
Крайне не рекомендуется тест этой электрической машины «на искру», т. е. создание искусственного режима КЗ. Это приводит к выходу изделия из строя.
При тесте вентилей электромашины не увеличивать напряжение более, чем 12 Вольт, т.к. появляется опасность режима КЗ и «пробития» вентилей системы.

При производстве сварочных работ на транспортном средстве требуется обесточить данное изделие полностью, во избежание появления различных дефектов.
