Почему не работают дворники на -2105, и как найти неисправность

На ВАЗ 2105 не работают дворники? Починить их можно самостоятельно, так как это достаточно простая конструкция. Итак, по какой причине дворники на ВАЗ 2105 перестали работать? В каждом автомобиле предусмотрен монтажный блок. Он располагается, как правило, под рамой лобового стекла слева

В этом блоке, в первую очередь, стоит обратить внимание на второй предохранитель. Поменяйте предохранитель, если потребуется

В том случае, если проблема кроется не в предохранителе:

  1. Убедимся в исправности поступления питания на электродвигатель дворников.
  2. Нужно отключить разъем от электродвигателя и проверить клеммы. Возможно, они окислены. Их следует зачистить, если в этом есть необходимость.
  3. Далее, предстоит замерить напряжение на разъеме, предварительно включив дворники.

Если напряжение присутствует, но дворники все равно не работают:

Клемму «плюс» на аккумуляторе важно отключить.
Проверяем все провода, ведущие к электромотору дворников. Если видите какие-либо заломы или обрывы — замените их.
В отсутствие видимых повреждений, следует произвести замену двигателя стеклоочистителей.

Чтобы произвести демонтаж электродвигателя, необходимо:

  1. Убрать разъем, открутить гайку, которая крепит трапецию механизма дворников к редуктору электропривода.
  2. Разъем вынимаем, отворачиваем гайку, которая крепит дворники к электромотору.
  3. Тянем на себя, и разъединяем скрепление именуемое шлицевым.
  4. Для замены привода, отворачиваем крепящие болты и достаем его из-под рамки.

Чтобы поставить новый электрический двигатель дворников, необходимо повторить все действия в противоположном порядке.

В том случае, если на разъеме отсутствует питание:

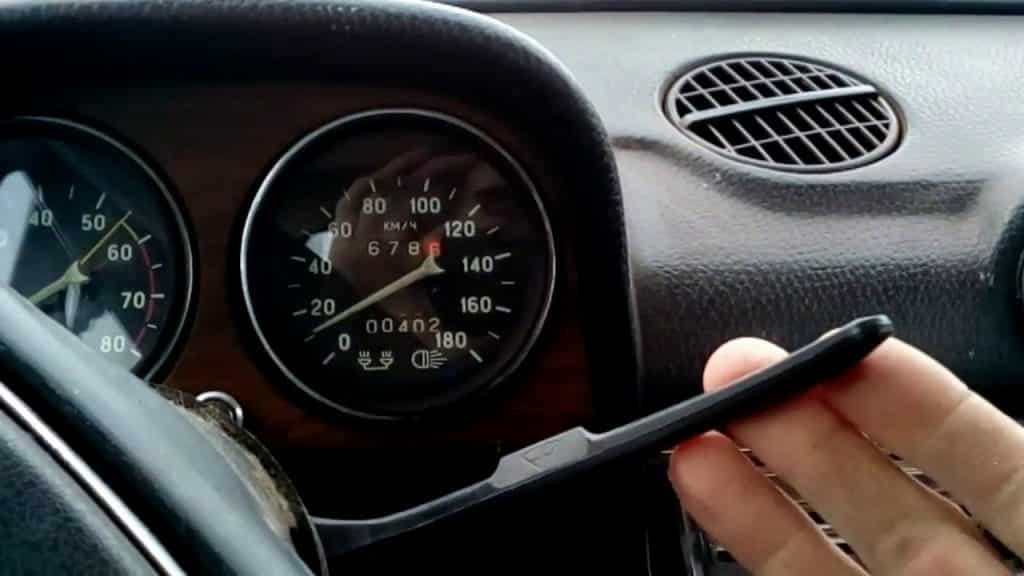

  1. Подвергаем проверке рычаг переключения стеклоочистителей. Снимаем с колонки руля кожух, отвернув болты.
  2. Находим отверстия под переключатель.
  3. В тот момент, когда переключатель находится в положении “включено”, проверяем напряжение входа и выхода на клеммах. Переключатель стоит поменять, если напряжение отсутствует.

Как снять переключатель и установить новый, если дворники на ВАЗ 2105 не работают:

  • От аккумулятора отключаем клемму «плюс»;
  • Тянем на себя накладку и убираем клаксон;
  • У руля отворачиваем гайку;
  • Снимаем руль, выбивая его из шлицов;
  • От колонки руля, отсоединив фиксаторы, снимаем переключатель.
  • Затем, в противоположном порядке устанавливаем новый.

Как быть, если дворники не шевелятся при работающем электродвигателе?

Следует проверить, насколько надежно соединена трапеция привода и редуктор электропривода. Если есть надобность, затягиваем крепящую гайку. Внимательно осмотрите привод и поводки стеклоочистителей на наличие повреждений. Поводки необходимо поменять, если они изношены. Придется заменить трапецию привода, если она полностью изношена.

Как поменять трапецию привода дворников:

  1. Отвернув гайку крепления на редукторе, от него отсоединяем трапецию.
  2. Теперь снимаем поводки, отворачивая крепящие гайки, и потянув их на себя.
  3. У трапеции следует открутить гайку, которая крепит ее к кузову. Находится она под поводками.
  4. Снимаем элементы декора (накладки) и проталкиваем привод внутрь.
  5. Вынимаем трапецию, которая располагается под лобовым стеклом.

Чтобы установить свежую трапецию, нужно действовать наоборот. Если дворники на ВАЗ-2105 перестают двигаться в прерывистом режиме, следует заменить реле дворников, найти его можно под приборной панелью. Как известно, существует прерывистый режим работы дворников. Если в этом режиме они не функционируют, то:

  1. Нужно отключить плюсовую клемму аккумулятора.
  2. Слева в салоне автомобиля нужно снять декоративную панель, которая находится у ручки открывающей капот.
  3. Чтобы поставить новое реле, следует открутить два крепежных винта под панелью и отсоединить разъем.
  4. Устанавливаем новое реле.
  5. Собираем все обратно.

В этой статье даны лишь те инструкции, которыми вы можете пользоваться в гараже для починки или замены неработающих дворников на ВАЗ 2105. Сложные темы, требующие более детального изучения автомеханики и электрики были исключены. В связи с наличием сложных технических проблем можно заменить систему стеклоочистителей полностью.

Похожие материалы:

КАК ПРАВИЛЬНО ВЫБРАТЬ АВТОМОБИЛЬНЫЙ АККУМУЛЯТОР

Как собственноручно отремонтировать бампер ваз 2114

Преимущества фронтальных погрузчиков

Что делают со старыми аккумуляторами

Коммутация в салоне ВАЗ 2104

По отношению к взятым за основу схемам от ВАЗ 2105 и 2107 электрооборудование салона ВАЗ 2104 и 21043 дополнено:

  • очистителем заднего стекла, который включается клавишей на приборной панели;
  • плафоном освещения задней части кузова.

Очиститель заднего стекла состоит из моторедуктора, рычага и щётки. Моторедуктор, как и электродвигатель омывателя лобового стекла, можно разобрать. Электрическая цепь очистителя и омывателя защищена предохранителем №1, а цепь плафона — предохранителем №11. Электропитание к подсветке, обогревателю и очистителю заднего стекла подводится с помощью жгута проводки.

Возможные проблемы при снятии АКБ

Владелец при снятии аккумулятора рискует столкнуться с некоторыми проблемами. Их специфика зависит от комплектации машины. К примеру, есть нюансы для автомобилей с магнитолой, сигнализацией и бортовым компьютером.

Сигнализация

У некоторых моделей автосигнализации отключение питания ассоциируется с угоном, поэтому может включиться тревожный сигнал. К тому же, такие сигнализации могут в любой момент заблокировать двери. Поэтому перед снятием АКБ автономное питание у «сигналки» нужно отключить. Это делается специальными ключами, которые идут в комплекте с сигнализацией.

Предварительно стоит убедиться, что ключи от машины лежат в кармане, а не вставлены в замок зажигания. Одну из дверей лучше оставить открытой, так как при снятии АКБ информация с брелка сигнализации может стереться.

Радио/магнитола

У большинства магнитол нет своего источника питания, и при отключении АКБ настройки чаще всего сбиваются. Поэтому после возвращения аккумулятора на место придётся заново настроить радиостанции.

Бортовой компьютер

Бортовой компьютер отвечает за работу всей электроники современного автомобиля. Обычно у него имеются отдельные источники питания, где спрятаны самые важные настройки, но их ресурс может исчерпаться. В этом случае компьютер начинает питаться из общей системы.

В некоторых машинах может стоять несколько бортсистем (например, у Volkswagen Faeton их 6). После снятия аккумулятора все они отключаются, а важные настройки сбиваются. Чтобы избежать лишних проблем, для снятия аккумулятора в таком случае лучше обратиться в СТО.

Снятие аккумулятора — процедура, к которой нужно подойти ответственно и серьёзно. Если следовать инструкции, можно избежать массы неприятностей начиная от безобидного сбоя настроек в магнитоле и заканчивая значительными повреждениями электроники и самого аккумулятора.

Устранение часто встречающихся неполадок

В основном все случаи связанные с ремонтом стеклоочистителей несложны и ремонт может быть выполнен самостоятельно, пожалуй кроме замены трапеции, но это обусловлено только неудобством выполняемой работы.

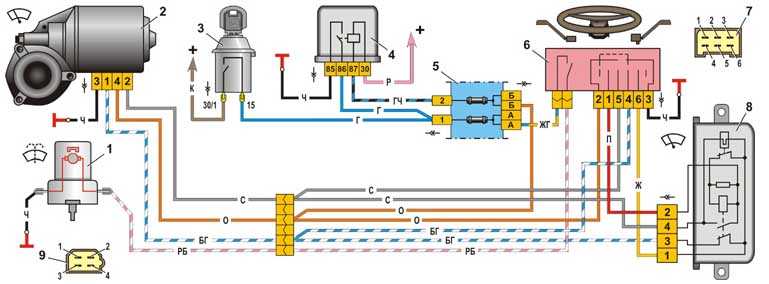

  1. Первое с чего нужно начать, это проверить исправность предохранителя в монтажном блоке F2. Если он исправен проверить наличие напряжения на нем с помощью контрольной лампочки или мультиметра. Отсутствие напряжения говорит о неисправности монтажного блока.
  2. Проверить поступающее напряжение на трехпозиционный выключатель дворников можно, сняв декоративные накладки с рулевого управления или на колодке подключения реле. На черно-желтом проводе оно должно присутствовать постоянно, переводя переключатель в различные положения проверяем напряжения на сером и красном проводах. Отсутствие напряжения на любом из них говорит о неисправности выключателя. Присутствие напряжения говорит о неисправности реле или двигателя привода дворников.
  3. Когда дворники перестают работать в прерывистом режиме, виновником может быть неисправное реле стеклоочистителя ваз 2107. Находится реле дворников на ваз 2107 возле ручки открытия багажника, под панелью. Первым делом, необходимо проверить наличие питания на колодке, для этого демонтируем реле и активируем прерывистый режим. Отсутствие оного говорит о неисправности трехпозиционный переключателя или обрыве в цепи. Если при подаче напряжения проблема остаётся, то стоит приобрести новое реле.
  4. При остановке дворников посередине стекла проблему нужно искать в приводном редукторе. Подобная неисправность чаще всего возникает в холодное время года, когда автолюбитель пытается включить стеклоочистители, примёрзшие к стеклу. Ремонт заключается в установке нового редуктора.
  5. Если двигатель дворников при подаче питания, то нужно проверить щётки и обмотку на предмет выхода из строя или износа.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

  • насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
  • при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
  • поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке; контакты внутри трамблёра разомкнуты;
  • подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.


На схеме показано, что происходит в цилиндрах при совмещении меток

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.


Схема расположения меток на крышке газораспределительного механизма

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

  • Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
  • Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
  • Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
  • Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
  • Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.


Метки надо совместить, поворачивая коленвал ключом

Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.


Метка на шестерёнке распредвала совмещается с приливом на корпусе

Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

  1. снимите крышку трамблёра;
  2. открутите гайку его крепления;
  3. вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
  4. прижмите юбку трамблёра гайкой и поставьте крышку.

Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.

где находится реле дворников на ваз 2105 фото


где находится реле дворников на ваз 2105 фото Система регулировки пауз стеклоочистителя Ваз 2107, Ваз 2105, Ваз 2104, Лада Жигули, Классика Штатный вазовский стеклоочиститель ваз 2107 отлично работает в сильный дождь, но вот в слабенький моросящий дождь назвать его работу хорошей к сожалению нельзя, я говорю про те моменты когда он работает в прерывистом режиме. Стандартная пауза между взмахом дворников это — 4 секунды. Очень часто когда дождь совсем мелкий стекло не успевает намокнуть и дворники практически работают по сухому и водителю ругая исконно русскими выражениями работников автоваза пригодится самому с переодичностью в 5-10-20 секунд включать и выключать стеклоочиститель.

Вобщем я думаю любой владелец ВАЗика понимает о чем я хочу сказать. И сегодня мы будем бороться с этой проблемой. Итак снимаем с машины реле стеклоочистителя ваз 2105. Оно прикручено к кузову авто рядом с ручкой открывания капота.

Откручиваем его, отсоединяем колонку и несем домой. Вскрываем крышку и отсоединяем печатную плату от крышечки. Смотрим на схему. За паузу между взмахами дворника отвечает резистор обведеный красным кружком.

И изменяя его сопротивление можно и даже нужно регулировать паузу между вмахами дворников. Сам резистор на 62Ком что равняется 4 секундам между взмахами. Если вас устраивает минимально время задержки в 4 секунды то можете оставить этот резистор, У меня же был резистор на 45Ком и я поставил его чтоб минимально время задержки было 3 секунды. Если поставить на 25-30Ком то время задержки будет около 2 сек. Итак если вы решили оставить родной резистор то выпаиваем любоую одну его ножку из платы, если резистор меняете на более маленький номинал то выпаеваем родной редистор и новый припаиваем толкьо одной ножкой.

Берем полметра двухжильного провода(или два одножильных) и припаиваем один провод к освободившейся ножке резистора. А второй на место откуда выпаили освобидившуюся ножку. Вот так. На проводах на фото одет прозрачный термоусадочный кембрик — очень удобный и эффективный способ изоляции. Просто одеваем трубочку на соединение и слегка нагреваем ее зажигалкой, трубочка сжимается в диаметре и плотно оседает на соединении, вобщем намного эффективней изоленты. Итак у нас теперь припаяны два провода делаем на них узелок чтоб случайно не оторвать и закрываем крышку протягивая наши провода вместе со штатными.

Крышку реле приклеиваем. Я лично клеил термоклеевым пистолетом. Номинал резистора можно взять любой от 100Ком. Чем больше номинал тем больше можно будет сделать паузу между взмахами щеток. Например если резистор на 100Ком то максимальный интревал между взмахами щеток будет порядка 10сек. Если взять 200Ком то интервал будет около 17сек и так далее.

Единственное не советую брать больше 500Ком т. К. Точность установки интервала упадет. Так вот берем резистор и один провод (любой) припаиваем к центральному контакту а второй к любому крайнему. Все устройство готово Несем все обратно в машину. Реле ставим на свое законное место а резистор размещаем там где вам удобнее я лично разместил его на рулевой колонке ваз 2104 рядом с переключателем стеклоочистителя ИМХО это логичней и правильней.

И надел на него ручку от регулятора печки от восьмерки. Вот и все готово итого сейчас в прерывистом режиме у меня время между взмахами стеклоочистителя регулируется от 3 до 10сек. Резисторы стоят 1.

45Ком (0,25Вт)* 2. Переменный (100Ком 0,25Вт)* По ваттам резисторы можно взять любые (но 0,25 удобны нам по размеру) В будущем думаю поменять резисторы на 1. 30Ком — чтобы сделать минимальное время паузы 2 сек 2 переменный на 200Ком или на 500Ком чтобы сделать максимальное время паузы побольше до 17-18 сек с резистором на 200Ком или почти до минуты с резистором на 500Ком Все описанное в статье дорабатывалось на реле дворников PC-514 — именно оно стоит на большинстве машин, но если у вас и стоит другое реле то думаю что его можно доработать аналогичным образом. .

avtoladagood.ru

Не работают дворники на ВАЗ


Исправность стеклоочистителей напрямую влияет на безопасность движения. Бывает, что «дворники» отказываются работать в каком-то режиме или же вообще не включаются. Почему? Стеклоочистители всех автомобилей имеют как минимум два режима работы – прерывистый и постоянный. Для удобства в этот список включаются и дополнительные варианты, например, медленная скорость постоянного режима, один взмах для быстрой очистки стекла и так далее, вплоть до регулировки паузы между взмахами.

Технически это все реализуется достаточно легко: прерывистый режим создает электронное или механическое реле в паре с выключателем внутри электродвигателя, а при постоянном движении щеток напряжение подается на тот же электрический двигатель постоянно. Рассмотрим типичные неисправности «дворников» и методы их поиска.

Дворники не работают в прерывистом режиме

Как уже говорилось выше, за прерывистый режим дворников отвечает реле-прерыватель. Оно может быть механическим (на старых автомобилях) или электронным. Соответственно, если дворники работают в постоянном режиме (который создается в обход этого реле) и не работают в прерывистом, есть повод для проверки реле.

Однако прежде чем начать проверку, нужно убедиться, что на реле приходит напряжение с подрулевого выключателя, установленного в положение прерывистого режима. Вполне может быть, что неисправность кроется именно в нем, а не в реле. В подрулевом выключателе в частности может окислиться соответствующий контакт или переломиться провод, соединяющий его с реле.

Исходя из этого, нужно найти схему подключения дворников на вашем автомобиле и проверить, приходит ли ток с выключателя на реле. Если нет – смотреть выключатель. Если ток есть – проверять реле.

Дворники не работают в постоянном режим

Когда стеклоочистители замечательно работают в прерывистом режиме, но отказываются двигаться постоянно, можно сразу говорить о неисправности в том же подрулевом выключателе или проблемах на участке между ним и двигателем дворников. Говоря проще, напряжение от выключателя не подается на двигатель. Нужно точно также проверить эту электрическую цепь мультиметром или контрольной лампочкой, убедиться в чистоте и надежном закреплении всех клемм.

Дворники не включаются вообще

Если стеклоочистители вообще никак не реагируют на подрулевой выключатель, начать стоит с классической проверки – убедиться в целостности предохранителя. Если он цел, нужно проверить подрулевой выключатель на предмет поступления на него напряжения и корректного замыкания контактов внутри. Скорее всего, напряжения на нем не будет.

Частным случаем полного отказа дворников является их блокировка чем-либо. Это может быть оставленный под капотом гаечный ключ, тряпка или примерзшие щетки (почитайте, что делать если примерзли щетки дворников). Для таких ситуаций в системах стеклоочистителей, как правило, устанавливают специальный предохранитель. Это устройство спасает электродвигатель дворников от перегрева и выхода из строя, отключая питание. В простейшем случае, такой предохранитель представляет собой термочувствительную пластину, которая при нагреве меняет форму и размыкает контакт. После отключения напряжения она возвращается в прежнее положение и можно снова пользоваться устройством (в данном случае дворниками).

Когда дворники заблокированы, обычно они все-таки хотя бы немного, но смещаются от своего «парковочного» положения. Поэтому, если небольшая реакция на включение все-таки есть, проверьте свободу перемещения щеток и трапеции. Самое главное, делайте это при выключенных дворниках

! Случайное включение стеклоочистителя может нанести серьезные травмы!

Не регулируется пауза между взмахами

Если на вашем автомобиле существует возможность регулировки паузы между взмахами дворников и такая функция перестала работать, с большей долей вероятности виноват регулировочный резистор. Эта деталь в зависимости от поворота ручки (или колесика) изменяет величину сопротивления в схеме реле дворников, за счет чего и образуется возможность регулировки паузы. Следует заменить этот резистор.
