Настройка солекса для газа

Подключение

Для этого понадобится установить электроклапан на бензиновую магистраль и совместить его проводку с кабелем включения подачи газа.

Соединенный шнур выводится в кнопку на водительское сиденье, обычно ее стараются расположить так, чтобы нажимать на нее можно было не отвлекаясь от дороги — ведь в основном водитель переключается на газ на ходу, набрав некую скорость.

Регулировка и устранение возможных неисправностей

Настройка даже таких простых устройства как ГБО 1-2 поколения — задача утомительная и кропотливая, требующая терпения и аккуратности. Большинство автовладельцев карбюраторных авто поэтому и стараются переложить ее на станции техобслуживания. Вся регулировка выполняется вручную и подробно расписана в соответствующей статье поэтапно:

  • Вращение винта подачи на магистрали
  • Регулировка редуктора (1 или 2 винта в зависимости от конфигурации конкретного оборудования) на холостом ходу и в разных нагрузочных режимах, последовательная калибровка.

Фактически, все затруднения с работой ГБО для карбюраторных двигателей, которые возможно правильно идентифицировать и решить самостоятельно и без особых проблем, инструментов или навыков связаны с небрежным соблюдением обязательного обслуживания (регулярная замена фильтров, резинотехнических изделий) или некорректной настройкой и исправляются соответственно.

УСТАНАВЛИВАЕМ БАЛЛОН И МУЛЬТИКЛАПАН. РАЗВОДКА МАГИСТРАЛИ ГБО

  • Закрепите ленты крепления баллона;
  • Сделайте два отверстия диаметром 9мм посредине диагональных усилителей кузова за спинкой заднего сидения;
  • Сделайте отверстия 9мм в краях монтажных лент и прикрутите их в соответствующие отверстия на усилителях кузова;
  • Из металла толщиной 3мм, шириной 3 см согните два угла (5х5 см), сделайте посредине каждой стороны отверстия диаметром 9мм и закрепите их болтами 8мм, не забудьте все закрепить на шайбы в полку, между задними арками, напротив крепления каждой ленты. Это крепления для болтов натяжки лент; Перед установкой баллона сделайте отверстие диаметром 16 мм с правой стороны ( по направлению движения автомобиля) перед усилителями кузова, и вставьте в него отрезок шланга ( с внутренним диаметром 10мм) длинной 20 см, для вывода расходной магистрали;
  • Соберите мультиклапан и вентиляционную коробку на баллоне;
  • Установите баллон на полку. Вставьте монтажные ленты в натяжные скобы (уголки). Дальше наживите гайки на натяжные болты. Натяните ленты с таким усилием, чтобы баллон стоял максимально плотно и не двигался;
  • Сделайте отверстие диаметром 16мм в правом углу пола багажника и вставьте в него отрезок шланга тоже диаметром 10мм и длиной 20см для вывода заправочной магистрали;
  • Вставьте снизу в подготовленные выходы расходную и заправочную магистраль;
  • Наденьте на трубки вентиляционные рукава соответствующей длины и закрутите гайками. Заведите трубки в посадочные места мультиклапана. Магистраль основная (распределяющая) -6мм. Заправочная 8мм;
  • Закрепите выносное заправочное устройство для газа на бампере автомобиля, с правой стороны, предварительно нужно согнуть крепление ВЗУ под углом 90 градусов вместе крепления.

Внимание! Расстояние от выхлопной трубы Вашего автомобиля до ВЗУ должно быть не менее 20 см!

  • Проложите заправочную магистраль вдоль правого заднего лонжерона, закрепите ее скобой крепления магистрали к полу багажника при помощи самореза. Соедините заправочную магистраль с ВЗУ при помощи гайки и бонки;
  • Проложите основную распределяющую (расходную) магистраль с правой стороны по днищу автомобиля, огибая все движущиеся части, таким образом, чтобы магистраль находилась в самых высоких местах кузова. Закрепите ее крепежными скобами при помощи острых саморезов по металлу. Еще раз сделаем акцент, что компания Incargas настоятельно рекомендует использовать термопластиковую магистраль;
  • Выведите расходную магистраль в подкапотное пространство автомобиля;
  • Далее, в салоне, в любом удобном для Вас месте установите переключатель для бензина/газа;
  • Сделаете прорезь в уплотнительной резинке основного жгута электропроводки. Через эту прорезь стальной проволочкой вытащите жгут проводов режимного (газ/бензин)переключателя;
  • Подключите переключатель согласно прилагаемой смехе в комплектации;

Для этого нужно:

  • В первую очередь установить кнопку на переключателе бензин/газ в среднее, нейтральное положение; На бензиновом клапане установите флажок принудительного открытия клапана в положение «закрыто»; Включите зажигание;
  • Кнопкой переключения вида топлива несколько раз включите положение «бензин», при этом должна загореться контрольная лампа индикации на переключателе. При авктивации бензинового клапана будет слышен особый щелчок срабатывания. Если Вы это услышали, все в порядке, клапан Вы установили правильно;
  • Из нейтрального положения проделайте такую же манипуляцию для положения «газ», при этом должна загореться другая кнопка индикации. Я имею ввиду другой цвет. Как правило, это зеленый;
  • Нажмите 3-4 раза кнопку пускового клапана, при этом должен включиться пусковой клапан на редукторе; Дальнейшая проверка выполняется после заправки автомобиля газом;
  • Заправьте 5 литров газа;
  • Сделайте самый обычный мыльный раствор. Лучше из простого брусочка хозяйственного мыла. Возьмите кисточку;
  • Обмыльте все соединения магистралей, редуктор, мультиклапан и газовый клапан.

ПРИ НАЛИЧИИ УТЕЧЕК, НАЙДИТЕ ПРИЧИНУ И УСТРАНИТЕ ИХ!

  • После проверки герметичности всей системы, заведите автомобиль в режиме «бензин», затем переведите переключатель в положение «газ», при этом немного «подгазовывая» педалью акселератора;
  • Настройте подачу газовой смеси резистором мощности (дозатором газа) и калибровочным винтом на редукторе.

Типы смесителей

По устройству смесители ГБО 2 поколения для инжектора делятся два вида:

  • потоковые
  • кольцевые с отверстиями или щелевые (внешние/внутренние)

Так как инжекторные моторы оснащены дополнительными датчиками на впуске, а второе поколение газовой системы имеет склонность к обратным хлопкам, для защиты впускного тракта смесители бывают со встроенным антихлопком.

Основные схемы для карбюратора:

  • миксер на крышку корпуса
  • проставка перед дроссельным блоком
  • врезки в область больших диффузоров

Принцип работы для всех способов поступления газа един. За счет работы двигателя, в системе впуска происходит понижение давления (разрежение), при этом массы воздуха увлекают за собой газовое топливо. Чем сильнее ДВС засасывает воздух, тем больше газа поступает в камеры сгорания.

Конструкция миксера выполнена в виде диффузора, что способствует смешиванию топлива с воздухом.

Лада 2104 › Бортжурнал › Пропан, смеситель газа на карбюратор Солекс.

После боевых действвий были проблемы с бензином да и стоил он не дешево, а вот с газом дела обстояли по лучше и было принято решение установить пропан в 2014 осенью:-редуктор Атикер-балон шайба 42л.-магистраль-клапан на газ и на бензин-смеситель в ОЗОН-и т.д.2500грн вложился

Всё это было благополучно установлено и с расходом в 10,5-11л окуплено уже к весне 2015 года.и тут понеслось…Мне всегда нравился Солекс(вспоминая предыдущий карб с диф.24/26 и с расходом 7,5л по трасее и 10л городе и сумашедшим отстрелом по трассе даже гружёным и однажды слизаной резьбой ЭМР положен на полку)был куплен Солекс от Нивы 24/24 и установлен вместо Озона.Подвод газа осуществил через черепашку, т.к.жалко было сверлить новый карб.И тут меня мучала мысль о том что газовая смесь попадает в жиклеры, проходит по каналам и со временем их засоряет-нужно было это как-то побороть.Много поисков читая и фильтруя информацию было принято решение изготовить подвод газа сверху в обе камеры по раздельности не вмешиваясь в работу карба(ну почти)на бензине.Возможности купить готовое не было.Было несколько проб и ошибок и вот рабочий результат:

Счастью не было предела пока дела обстояли в городе, но с выездом на трассу при полном открытии дросселя мотор очень резвый и крутится при обгонах до 4000 легко и динамично, НО расход при отвале 13-15л и начал закипать при въезде в город даже при спокойной езде.(((Грешил на прокладку ГБЦ, тосол, крышку радиатора,-менял крышку эфект 50/50 проблема осталась-протянул головку, один болт провернуля на 45градусов, т.к после ремонта ещё не обтягивал.-залил воды вместо тосола но испытать не успел и машина простояла пол года.Приобретен редуктор Томасетто, прочитано много информации и сделан вывод:-так как при эксплуатации авто на пропане и используя карбюратор Озон со смесителем установленным в середине карбюратора данной проблемы — закипание охлаждающей жидкости и потери через расширительный бачок не наблюдалось, а при установки Солекс и после изготовления нового смесителя появилась, причиной которой являлась обратная тяга воздуха из второй камеры в первую соответственно обедняя смесь при большом потоке воздуза из-за разряжения в первой камере при езде по трассе…Принято решение изготовить обратный клапан в магистраль подвода на вторую камеру из клапана ВУТ, клапан разобран, подрезана пружина для лёгкого открытия или можно использовать от Солекса пружину, установлен в горизонтальном положении.

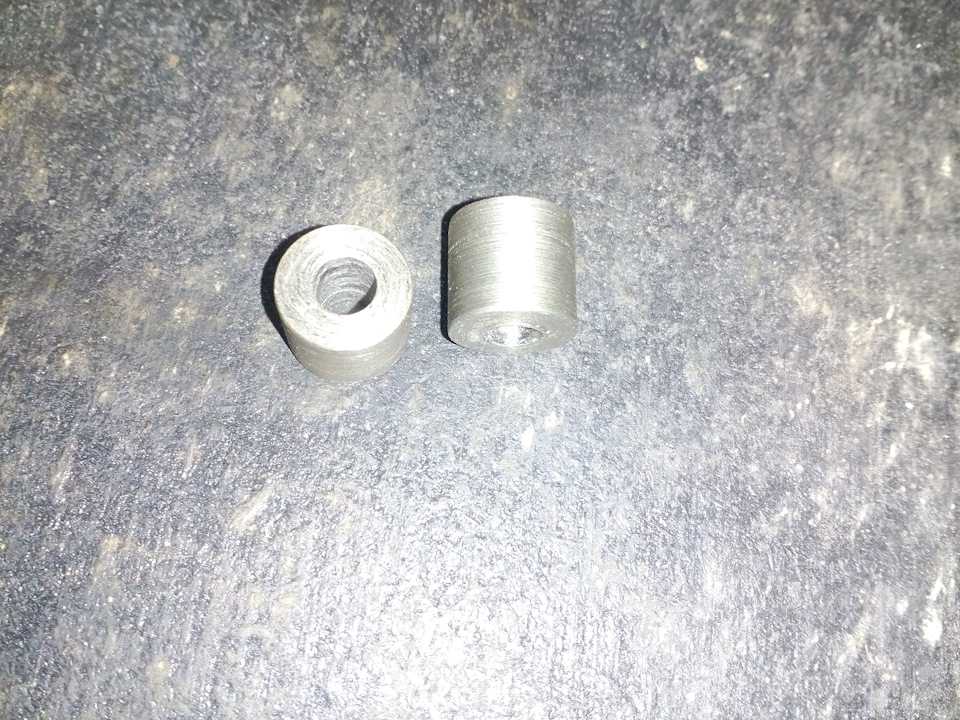

В шланги подвода газа к смесителю установлены жиклёры с отверстием 5 мм

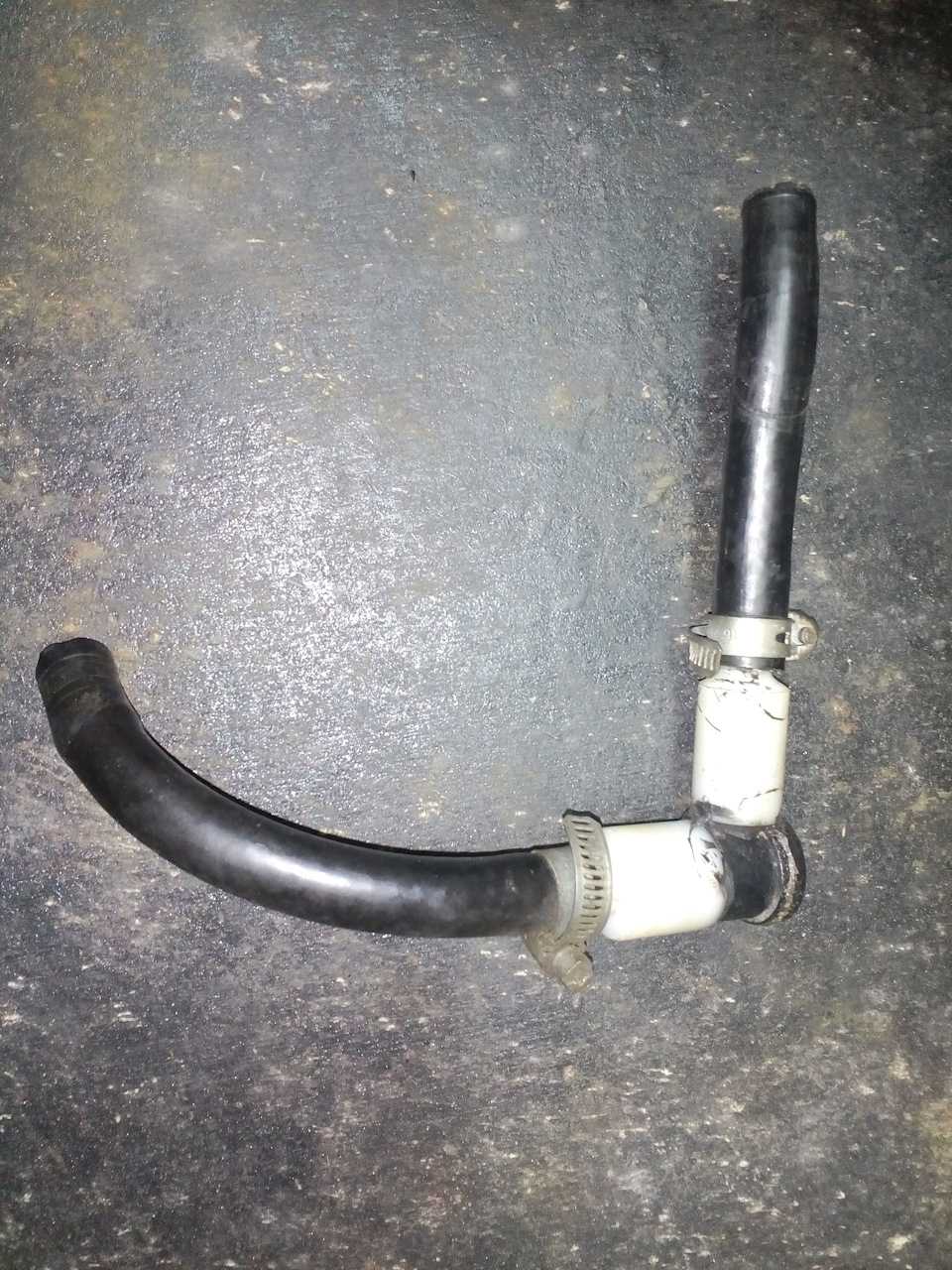

Залит тосол Феликс вместо воды, всё установлено и работает, проблем нет.С жиклёрами эксперементирую…Продолжение:Расход 11 л/100 км, не впечатляет, показометр ДК при малом дросселировании 19.5, под нагрузкой 12, на ХХ

11((уменьшить сильно нельзя мешает подсос второй камеры-закрывать не собираюсь так как отстроен бензин на 9-9,5 в городе.Чтобы разделить две камеры вырезал прокладку под проставку из 2мм паронита,

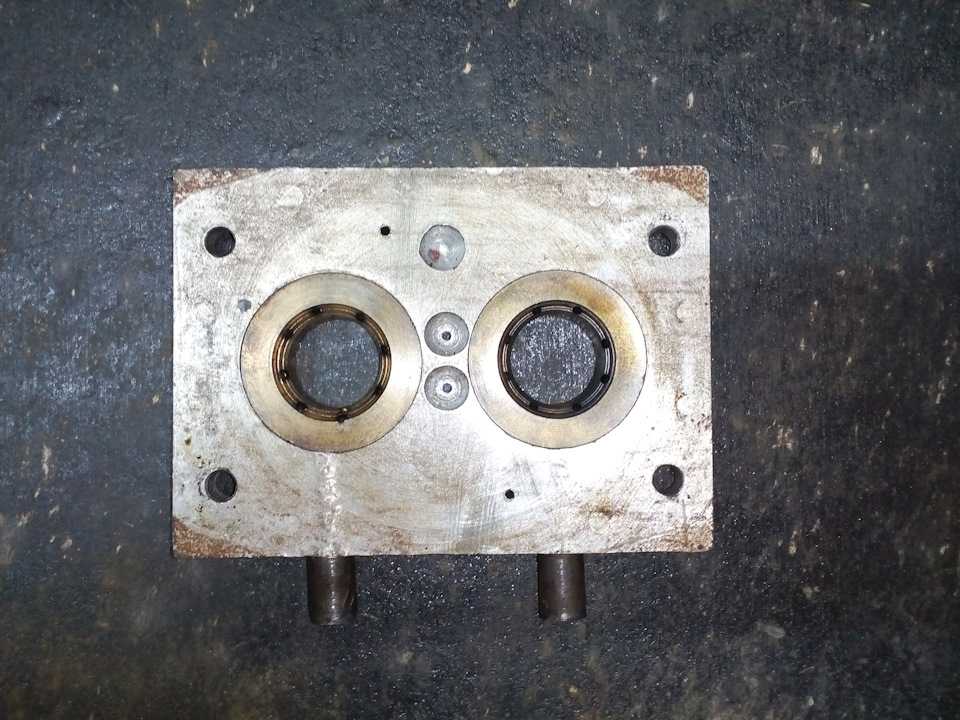

Задушеный проставкой мотор надоел, решил растачивать жиклер смесителя на 1 мм в диаметре и пробывать, остановился на диаметре 24 равному размеру диффузора, мотор работал и отзывался без провалов(благодаря разделению камер).Вторая камера аналогичноD=24мм(2,5мм*6шт)Жиклеры из шланга убрал, рассверлил отверстия в жиклере смесителя в соотношении стехиометрии 15.6(2,2 мм *6шт и 2мм *2шт) подрезал пружинку на клапане.(рывки и нехватка газа)Дышать стало легче- слежу за расходом

Источник

Регулировка ГБО 2 поколения пошагово

Правильная регулировка ГБО 2 поколения начинается с тщательного осмотра системы

Чтобы отрегулировать редуктор ГБО второго поколения, вам нужно обратить внимание на тип и количество регуляторов. В моделях описываемой линейки их два: первый отвечает за давление в цилиндрах, второй – за объем и количество подаваемого в двигатель газа

Далее принцип настройки будет таким:

  • Перед тем, как приступить к настройке ГБО 2 поколения следует запустить работу двигателя автомобиля на бензине и прогреть его примерно до 95 градусов по Цельсию.
  • Когда двигатель будет полностью прогрет, вам нужно выставить обороты на уровне 950-1000 единиц в минуту и прекратить подачу топлива в двигатель и остановить подачу бензина.
  • После выполнения всех вышеуказанных действий вам потребуется выставить первоначальные показатели регуляторов на ГБО, которые находились на предельных значениях. Регулировку давления нужно полностью вкрутить, а далее выкрутить на 4 оборота. Второй регулятор, который отвечает за подачу газа нужно вкрутить на максимально возможный уровень.
  • После установки показателей на регуляторах нужно снова включить подачу топлива и завести автомобиль.
  • Когда двигатель снова будет прогрет, вам нужно выставить регуляторы силового узла на отметке 1500-2000.
  • Когда силовой узел будет отрегулирован, вам необходимо вернуть показатель выкачивания газа на стабильно оптимальный показатель, который будет способствовать работе двигателя. Для этого винт стоит вращать до того момента, пока оборотные показатели не начнут расти вверх. Уровень всасывания газа нужно настраивать до тех пор, пока он не достигнет максимально допустимых показателей.

Далее надо стабилизировать работу ГБО установки и привести в норму ее показатели. Для этого используйте первый винт, отвечающий за подачу давления. Обороты, которых нужно добиться при такой настройке, должны полностью соответствовать показателям, которые может выдавать автомобиль в условиях использования бензинового топлива.

В процессе настройки следует помнить, что показатели датчиков могут меняться в течение пары секунд после вращения регуляторов и настройки подачи газа. Об этом стоит помнить всегда и делать небольшие паузы между этапами регулировки, дабы достичь максимально качественного результата.

Монтирование редуктора, дозатора и пульта управления

газового редуктора

Следующим шагом будет монтаж газового редуктора. Лучше всего его установить возле карбюратора. Газовый редуктор следует установить вертикально, так как при другом положении его диафрагма не сможет полноценно обеспечить подачу газа. Лучшим вариантом будет подключить редуктор к патрубкам, которые идут к печке.

Для этого нужно будет врезаться в подводящий и отводящий патрубки печки при помощи двух тройников. Причем последовательное подключение редуктора к одному из патрубков может нарушить работу системы при тех или иных условиях, поэтому подводящий патрубок редуктора врезается в подводящий трубопровод печки, а патрубок отвода – в отводящий трубопровод.

Читайте только на vse-provse.com Как зарядить аккумулятор автомобиля в домашних условиях

К самому редуктору подводится газопровод, идущий от газового запорного клапана.

Установка дозатора газовой смеси

Остается последний шаг работы под капотом. Дозатор газовой смеси устанавливается между редуктором и смесителем. Его лучше установить ближе к карбюратору. К дозатору проводим газопровод, идущий от редуктора, а из него уже выводим газопровод к смесителю.

Все элементы ГБО должны быть хорошо зафиксированы между собой хомутами. Но лучше проверить герметичность, после заправки баллона газом.

Пульт управления

Наконец дошли до завершающего этапа — это установка пульта управления ГБО.

В основном в комплекте с оборудованием, должна быть схема подключения. С помощью этой инструкции, вы сможете установить и подключить пульт. Вот собственно и все, установка закончена и можно ехать заправлять свой автомобиль.

Установка газового оборудования на карбюратор не сложный процесс если вы разбирайтесь в автомобилях. Если нет, то конечно лучше обратиться к мастеру.

(8 : 5,00 5)

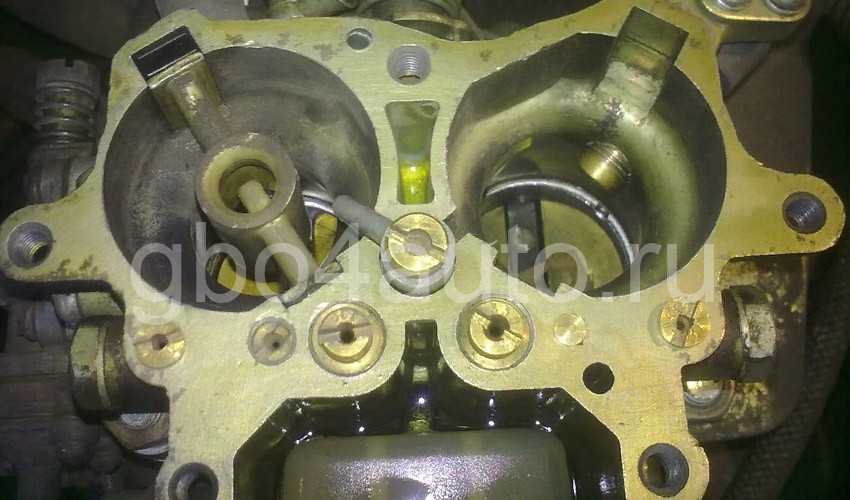

Как отрегулировать вторую камеру

Чтобы настроить карбюратор, можно не затрагивать его вторую камеру – обычно хватает стандартных жиклеров. В карбюраторе также имеется эконостат – это трубка, которая расположена во второй камере. Она установлена с незначительным наклоном и может быть использована для корректировки настроек.

Эконостат Solex – это отдельная система карбюратора, которая подает дополнительное топливо при работе мотора на повышенных оборотах.

Задача эконостата – обеспечение всасывания горючего, когда дроссель полностью открыт. В этом случае в карбюраторе возникает разряжение, из-за которого и происходит всасывание. Для регулировки второй камеры, позволяющей обеспечить «подхват», ставят жиклеры, с помощью которых обогащается ТВС. Их подбирают точно таким де образом, как и для первой камеры.

При правильно настроенном карбюраторе возрастает экономичность автомобиля, улучшается работа двигателя, сокращается концентрация СО в выхлопных газах. Обычно настройку «Солекс» доверяют мастерам автосервиса, но если разобраться в устройстве карбюратора и принципе его действия, можно будет настраивать его самостоятельно.

Источник

Комплектация баллона

После выбора с типом, размером, и производителем баллона смотрим что входит в комплектацию баллона

Тор

Для баллона типа «Тор» должны быть:

  • вентиляционная трубка (сапун), которая выводится под автомобиль;
  • крышка с уплотнителем для создания герметичной камеры, которая при аварийных ситуациях не пропустит поток газа в салон, а разрешит ему выходить через вентиляционную трубку наружу за пределы автомобиля;
  • хомуты;
  • болты крепления с гайками и шайбами;
  • оригинальные болты крышки которые можно быстро открутить без инструмента и вручную перекрыть запорный клапан на мультиклапане;
  • паспорт на баллон.

Цилиндрический баллон («Сигара»)

Для «сигары» должна быть:

  • вентиляционная коробка с прокладкой и крышкой;
  • ленты крепления;
  • две вентиляционные трубки(сапуны);
  • гофра соединяющая вентиляционную коробку с вентиляционными трубками;
  • хомуты для затяжки гофры;
  • ленты для крепления баллона;
  • паспорт на баллон.

ВАЖНО чтобы сама крышка и уплотнитель крышки торового баллона были целыми, точно так же и у вентиляционной коробке сигары, уплотнительная резинка должна быть целой ровно как и корпус и крышка коробки. Все вентиляционные шланги должны быть без повреждений и обжаты хомутами

Врезка газа в карбюратор: преимущества и недостатки

Монтаж смесителя-проставки, имеющего камерный разделитель, отличается несколькими положительными качествами:

  • не требуется сверлить отверстия в карбюраторе;
  • существует возможность тонкой подстройку подачи газа;
  • не изменяются динамические характеристики двигателя;
  • простой монтаж.

Основным недостатком этого варианта, считается возможность установки только на классические двигатели.

К положительным свойствам смесителя «черепашка» можно отнести:

  • легкая установка;
  • отверстия делаются лишь в корпусе воздушного фильтра;
  • может устанавливаться на любую модель карбюратора;

При всех достоинствах, «черепашка» имеет и несколько отрицательных качеств:

  • сложная регулировка подачи газовоздушной смеси;
  • ухудшаются динамические характеристики.

Самым сложным и продвинутым вариантом, считается врезка газа в карбюратор. Она отличается несколькими достоинствами:

  • высокая экономичность;
  • не влияет на динамику двигателя;
  • есть возможность монтажа на «Солекс».

Единственным серьезным недостатком этого способа, является невозможность переделки. Вернуть все в первоначальное состояние будет очень сложно.

Карбюратор Солекс (2108, 2109, 21099) устанавливается на впускной коллектор двигателя автомобиля. Для уплотнения этого соединения применяются три прокладки. Вернее две прокладки и одна теплоизоляционная проставка. Прокладки под карбюратор предотвращают подсос постороннего воздуха во впускной коллектор и тем самым обеднение топливной смеси поступающей в цилиндры двигателя. Теплоизоляционная проставка предотвращает перегрев карбюратора.

Ниже приведено изображение прокладок под карбюратор Солекс 21083 (21081, 2108).

Прокладки и проставка под карбюратор Солекс 21083

Прокладки и теплоизоляционная проставка карбюратора Солекс 2108, 21081, 21083

1 — Прокладка между коллектором и теплоизоляционной проставкой.

Она первая кладется на плоскость впускного коллектора. Выполнена из паронита.

2 — Теплоизоляционная проставка (текстолитовая).

Служит для предотвращения перегрева и расплавления карбюратора от нагретого впускного коллектора.

3 — Армированная прокладка.

Устанавливается между теплоизоляционной проставкой и нижней плоскостью карбюратора (фланцем).

Примечания и дополнения

— Затяжка гаек крепления карбюратора производится на холодном двигателе. Применять большой момент затяжки не рекомендуется во избежание коробления фланца карбюратора. Момент затяжки 13 — 16 Н.м.

Проставка карбюратора — казалось бы, небольшая деталь с отверстиями

Установка этой «утолщенной прокладки» позволяет достичь повышения работоспособности двигателя при уменьшении расхода топлива, что тоже немаловажно

Оснащение грузового и легкового транспорта этой деталью под карбюратором двигателя позволяет избежать множества проблем. Проставка при переводе двигателя на газовое оборудование будет лучшим решением оснащения карбюраторного двигателя, но и при работе двигателя на бензине работа ее незаменима.

Существующие способы врезки

Для каждой модели автомобиля подбирается соответствующе газовое оборудование. Врезка ГБО в карбюратор второго поколения ничем не отличается от первого ГБО. Мастер подбирает наилучший вариант в индивидуальном порядке, учитывая конструкцию машины.

Простейшим считается вариант установки смесителя-проставки, оборудованной разделителем. Врезка газа в карбюратор таким способом обладает основными преимуществами:

  • корпус карбюратора не подвергается механическому воздействию;
  • отсутствует процесс сверления.

Это вариант часто применяют для врезки штуцеров под газ в карбюраторах, типа «Озон». Для этого удаляют текстолитовую прокладку, монтируют газовый смеситель. Такая технологическая операция может выполняться на любом обычном карбюраторе.

Установленный газовый смеситель оборудован регистром мощности. В конструкции предусмотрено два выхода, с возможностью автономной регулировки. Благодаря регистру можно настроить оптимальную подачу газа. Это позволяет значительно уменьшить расход газа, получить наилучшие динамические характеристики. Простой монтаж придал этому способу высокую популярность.

Типы смесителей

По устройству смесители ГБО 2 поколения для инжектора делятся два вида:

  • потоковые
  • кольцевые с отверстиями или щелевые (внешние/внутренние)


Поточный и щелевой смесители (в гофру) Так как инжекторные моторы оснащены дополнительными датчиками на впуске, а второе поколение газовой системы имеет склонность к обратным хлопкам, для защиты впускного тракта смесители бывают со встроенным антихлопком.

Основные схемы для карбюратора:

  • миксер на крышку корпуса
  • проставка перед дроссельным блоком
  • врезки в область больших диффузоров

Принцип работы для всех способов поступления газа един. За счет работы двигателя, в системе впуска происходит понижение давления (разрежение), при этом массы воздуха увлекают за собой газовое топливо. Чем сильнее ДВС засасывает воздух, тем больше газа поступает в камеры сгорания.

Конструкция миксера выполнена в виде диффузора, что способствует смешиванию топлива с воздухом.

СТАНДАРТНЫЙ НАБОР ОБОРУДОВАНИЯ ГБО 2 ДЛЯ КАРБЮРАТОРНОГО ДВИГАТЕЛЯ НА БАЗЕ 50ТИ ЛИТРОВОГО ЦИЛИНДРИЧЕСКОГО БАЛЛОНА. УСТАНОВКА ГБО 2 ПОКОЛЕНИЯ НА ПРИМЕРЕ ЗАДНЕПРИВОДНОГО СЕМЕЙСТВА АВТОМОБИЛЕЙ .

  • Баллон цилиндрической формы, диаметром 300 мм, емкостью 50 литров;
  • Мультиклапан с вентиляционной пластиковой коробкой;

Гофрированные пластиковые шланги (рукава). 2 шт по 1 метру;

Крепежные ленты для баллона ( в комплекте с натяжными скобами);
Натяжные болты с гайками и шайбами, длиной 10 см. Диаметр болта 8мм;
Болты для крепления лент 8 мм с шайбами увеличенного диаметра. Гайки под болты;
ВЗУ ( выносное устройство для заправки газом), в комплекте с крепежной скобой. Болты для крепления ВЗУ- диаметром 5мм;
Газовая проводящая магистраль (или трубка подачи и распределения газа). Диаметром 6 и 8 мм. «Шестерки» около 6 метров –это основная распределяющая магистраль, «восьмерки»- 2 метра-это заправочная магистраль.
Компания Incargas настоятельно рекомендует использование пластиковой магистрали, а не медной! В первую очередь, срок службы её намного больше. Во вторых, у Вас никогда не будет окисляться магистраль, а это положительно сказывается на работе форсунок и редуктора. В — третьих, термопластиковая магистраль эстетичнее «ложится» по днищу автомобиля.
Металлические скобы для крепления магистралей с саморезами №15;
Газовый редуктор. Желательно итальянского бренда Tomasetto, самая популярная модель данной фирмы для установок ГБО второго поколения- модель AT 07; В этом редукторе уже стоит встроенный газовый клапан с фильтрующим элементом;
Дозатор газа. Он еще называется «резистор мощности»;
Бензиновый клапан;
Пластиковый газовый смеситель под карбюратор или специальные врезные штуцера для подачи газа ( все зависит от модели Вашего карбюратора);
Вакуумная трубка диаметром 5мм;
Кнопка переключения бензин/газ;
Комплект тосольных и газовых рукавов (шлангов) диаметром 12 и 16 мм, длинной по 1,5 метра;
Алюминиевые, пластиковые или бронзовые переходники (тройники ). Переход с 16мм на 10мм, или 16х16х16мм, для того, чтобы подвести к редуктору жидкость для охлаждения ;
Хомуты, диаметром 10, 12 и 16мм. По 7 шт каждый.

Прокладка карбюратора: разновидности и материалы для изготовления своими руками

Многочисленные прокладки и шайбы могут быть резиновыми или картонными, также для этой цели используется паронит, который применяется в тех местах, где температурный режим работы агрегата, не позволяет эксплуатировать резиновые или бумажные детали. Кроме этого, для обеспечения герметизации узлов работающих в особо жёстких условиях применяется текстолитовая прокладка.

Устройством, в котором используются все виды перечисленных материалов является карбюратор, и, несмотря на то, что для приготовления рабочей смеси в современных автомобилях эта деталь больше не используется, гаражному мастеру может понадобиться информация о том, как поменять или изготовить самостоятельно прокладку для этой детали.

Несколько плюсов установки проставки на бензиновый двигатель

Первый и основной – это предотвращение деформаций при сильном нагреве корпуса двигателя и недопущение перегрева карбюратора и нарушения работы устройства. Наиболее подвержены таким «болезням» модели таких брендов как «Солекс», «Озон».

Вот еще несколько преимуществ установки толстой прокладки при установке на бензиновый карбюраторный двигатель:

  • При отсутствии проставки между подошвой карбюратора и корпусом головки блока цилиндров температура передается на устройство, происходит сильный нагрев, поэтому на горячем двигателе придется долго крутить стартер, перед тем как двигатель схватит бензин и заведется. Это происходит из-за ускорения испарения паров бензина, дополнительно к этому повышается удельная плотность доставляемого топлива по причине высокой температуры и насыщения парами камеры сгорания;
  • Сильно обтянув гайки на устройстве для надежности соединения и невозможности протечек бензина, при первом же нагреве подошва разогревается и начинается процесс деформации. При последующих неизбежных разогревах деформация увеличивается. Сняв для ремонта карбюратор, мы получаем деформированную подошву. Это повлечет возникновение на холодном моторе работы на трех цилиндрах, в последующем троить движок будет постоянно. По нижнему фланцу и впускным коллектором будет происходить подсос воздуха. Такая неисправность потребует исправления деформированной подошвы, при сильной степени повреждения потребуется замена подошвы или самого карбюратора. Рихтовка фланца, при сильной деформации фрезеровка – эти работы может повлечь не оборудованная площадкой система подачи топлива в камеру сгорания. Здесь не сможет помочь ни один из даже самых трендовых герметиков;
  • При наличии множества способов, рекламируемых в интернете, текстолитовая подошва под карбюратор, по мнению многих автолюбителей, должна быть установлена на каждой машине. Однако следует опасаться подделок. Нередко можно увидеть на витрине текстолитовую проставку с добавочным слоем непонятного материала. Спустя небольшой отрезок времени он ссыхается или еще хуже разлагается, производительность, и мощность двигателя падает из-за неисправности.

Советы профессионалов

При установке проставки на бензиновый карбюратор ставьте спокойно промышленную (стандартной толщины) прокладку с двумя отверстиями. При работе двигателя на газе лучше устанавливать проставку немного тоньше и с одним широким пазом для карбюратора классики Жигулей типа «Озон», а вот для карбюратора «Солекс» лучше подойдет прокладка с двумя отдельными отверстиями. Это делается для предотвращения закрывания уплотнительной прокладкой каналов и отверстий на корпусе прибора на пяточной части.

Установка толстой проложки между карбюратором и корпусом двигателя, увеличивает пропускную способность топлива через ускорительный насос. При такой работе струя бензина бьет в определенное место между топливной заслонкой и стенкой корпуса. Такая работа повышает дозировку при понижении количества потребляемого топлива и уменьшает время сжигания.

При неисправной системе струя обогащенного кислородом топлива бьет неправильно, и на стенке камеры образуются капли. Это снижает качество работы карбюратора и вызывает перебои в работе двигателя. При установке проставки с меньшими размерами отверстий под камеры образовывается своеобразная ступенька, топливо будет подаваться не в полном объеме, и автомобиль будет подтупливать и зависать при наборе оборотов. В случае, если вы не можете найти родную прокладку, лучше приобретите проставку с большими отверстиями (конечно в разумных пределах).

Вышли из строя шпильки, или не хватает длины родных, нет смысла для паники. Приобретаете длинные шпильки нужного диаметра и шага резьбы, накручиваете на один из концов гайку. Размечаем нужную нам длину крепежа и отрезаем угловой шлифмашинкой. Старайтесь отрезать ровно, но если рука дрогнула, ничего страшного. Обтачиваем до ровного края и скручиваем гайку. У нас получилась шпилька, нужной нам длины.

Что касается установки проставки под подошву при установке на двигатель газобаллонного оборудования, здесь до сих пор нет однозначного ответа на вопрос, зачем нужна эта деталь. Автолюбители на форумах спорят об этом, а еще на рынок запчастей выходят сомнительные приспособления на основе толстой прокладки, что тоже не добавляет популярности этого способа улучшения работы оборудования.

Плюсы и минусы

Подводим итоги. Есть определённые плюсы, которые несёт с собой установка смесителя-проставки с разделителем по камерам:

  • делать дыры в карбе не нужно;
  • можно выполнить тонкую подстройку дозировки подачи газа;
  • динамика мотора сохраняется;
  • монтаж не сложный.

Главный недостаток этого способа:

подходит только для узлов систем питания двигателя серии «классика».

Достоинства смесителя-черепашки очевидны:

  • очень простой монтаж;
  • сверлить нужно только корпус воздушного фильтра;
  • подходит для всех типов карбюраторов.

Минусы выбора черепашки для установки газобаллонного оборудования, которые невозможно избежать:

  • сложно отрегулировать газовоздушную смесь;
  • существенно снижается динамика мотора.

Самый продвинутый способ, но и самый сложный, это врезка. Имеет свои явные преимущества:

  • значительная экономия топлива по сравнению с двумя другими вариантами;
  • не отражается на динамических характеристиках двигателя;
  • возможна установка на карбюратор Солекс.

Недостаток у такого способа один, но он существенный:

карбюратор после переделки невозможно вернуть в прежнее состояние.

Все три способа доступны для ГБО 1, 2 и 3 поколений. Однозначно, окончательный выбор за мастерами сертифицированного центра по установке ГБО.

Проставка карбюратора — казалось бы, небольшая деталь с отверстиями

Установка этой «утолщенной прокладки» позволяет достичь повышения работоспособности двигателя при уменьшении расхода топлива, что тоже немаловажно

Оснащение грузового и легкового транспорта этой деталью под карбюратором двигателя позволяет избежать множества проблем. Проставка при переводе двигателя на газовое оборудование будет лучшим решением оснащения карбюраторного двигателя, но и при работе двигателя на бензине работа ее незаменима.

Как настроить холостой ход

Регулировка холостого хода (РХХ) проводится при появлении поломок в работе мотора – если он не запускается, глохнет после запуска и других проблемах. Также РХХ рекомендуется выполнить после замены или ремонта карбюратора.

Для РХХ вам понадобится:

  1. Тахометр – с его помощью определяют частоту вращения коленвала. Регулировать ее можно на слух, но с этим могут справиться только опытные автолюбители.
  2. Шлицевая отвертка – чтобы вращать винт регулировки качества/количества смеси. Ширина отвертки – 3 мм.

Подготовка к РХХ:

  1. Прогрейте двигатель до 85-90°С.
  2. Утопите рычаг «подсоса» до упора, она должна быть открыта на 100%.
  3. Заглушите двигатель и подключите тахометр. Перед этим прочтите инструкцию к прибору и действуйте по ней.
  4. Запустите двигатель и включите дальний свет и обогрев – чтобы в сети была нагрузка.

Оптимальные обороты ХХ для моторов с Solex – 750-800 об/мин. Вращайте винт «количества» топливной смеси и выставьте указанную выше частоту коленвала. Если не удается выставить нужную частоту вращения, придется регулировать еще и винт «качества» топливной смеси.

На винте «качества» топливной смеси может стоять заглушка из пластмассы – ее перед регулировкой надо убрать – проколоть ее шилом и вытащить крючком или саморезом.

Регулировка ХХ проводится трижды. При отсутствии результата повторяют ее еще 2-3 раза. Перед началом работ проверьте, правильно ли выставлено зажигание и исправность проводки, не подсасывается ли посторонний воздух в карбюратор.

  1. При помощи шлицевой отвертки вращайте винт «качества» топлива. Выставьте максимальную частоту вращения коленвала. Вращайте винт вправо-влево, пока не найдете нужное положение. Определит его на слух или с помощью тахометра.
  2. Вращайте винт «количества» ТС. выставьте 900 об/мин. Если крутить его по часовой стрелке, то заслонка приоткрывается и обороты возрастают, в обратную сторону – падают. Ищите оптимальное положение винта.
  3. Крутите винт «качества», чтобы выставить 800 об/мин.

При необходимости повторите настройку. Если вы меняете старый карбюратор на новый, или вы его разбирали, ремонтировали, то прежде чем начать регулировку, заверните винт «качества» до максимума, а потом выверните его на 3-4 оборота.

Окончив регулировку, подавите на газ – мотор должен без сбоев наращивать частоту вращения коленвала, а при ее отпускании он не должен глохнуть. Если имеются «провалы», повторите настройку или повращайте винт «качества» смеси. Увеличьте обороты ХХ до 900 об/мин. Если подкрутить винт «качества» по часовой стрелке, сокращается концентрация СО до 1,5%.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
