Наконец-то наступили выходные… Ну, прошлая суббота, я имею ввиду.И напавший на меня рукочёс я поехал устранять к корефану TechnoTuning

На повестке дня — куча мелочёвки.

Затянуть обратно в Американ-стайл фонари. А то стоковый вид меня напрягал.Ещё больше прикол в том, что как только я затянул, меня перестали спрашивать «это гранта-спорт?». Это меня даже чуть обижало, а теперь все видят — правильный таз xD

Дальше по плану — установка доводчика. Я просто задолбался поднимать стёкла в машине перед закрытием. А тут на охрану ставишь — всё пучком!

Есть множество вариантов, но я выбрал Cenmax AS-2.Стоимость: 480 рублей.Стоимость работ: 500 рублей.Время установки: полдня.

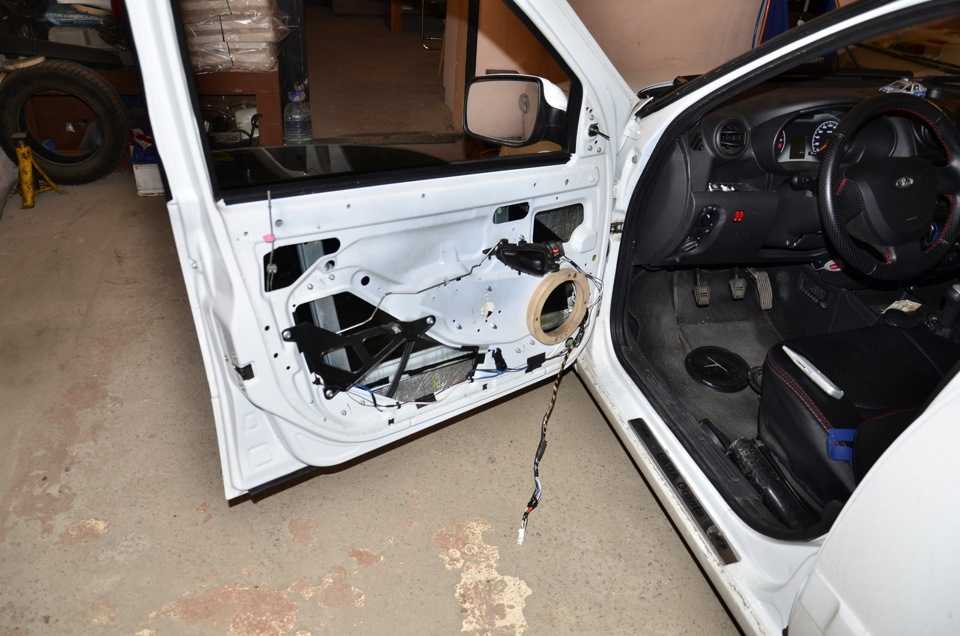

Устанавливали в водительскую дверь по схеме. Отдельно только провод тянули к щиту предохранителя (к модулю).

Нюанс — управляющий «плюс» надо брать от модуля сигнализации. Видели случаи, когда его брали просто от центрального замка. Вот был прикол: едешь на машине в пробке, случайно ЦЗ нажал — окна вверх и поползли =).Особенность работы — поочерёдное закрытие. Это снижает нагрузку на аккумулятор.Парни сначала подумали, что где-то косяк =). А на самом деле так задумано было.

Если подставить руку при закрытии — усилие длится около 1 секунды. Далее окно останется в том положении, в котором встретило препятствие.

Следующее действие — любимое занятие грантовода — уплотнительные резинки. Куда уж без них. Для всех остальных: на гранте стёкла приклеены к кузову, но зазор там такой, что попадающая вода замерзает и при движении начинается скрежет. Особенно у лобового в районе салонного зеркала заднего вида. Прикиньте: этот скрип я услышал в день покупки — не успел 100 метров от дилера отъехать.Новая машина, а тут такой шок!

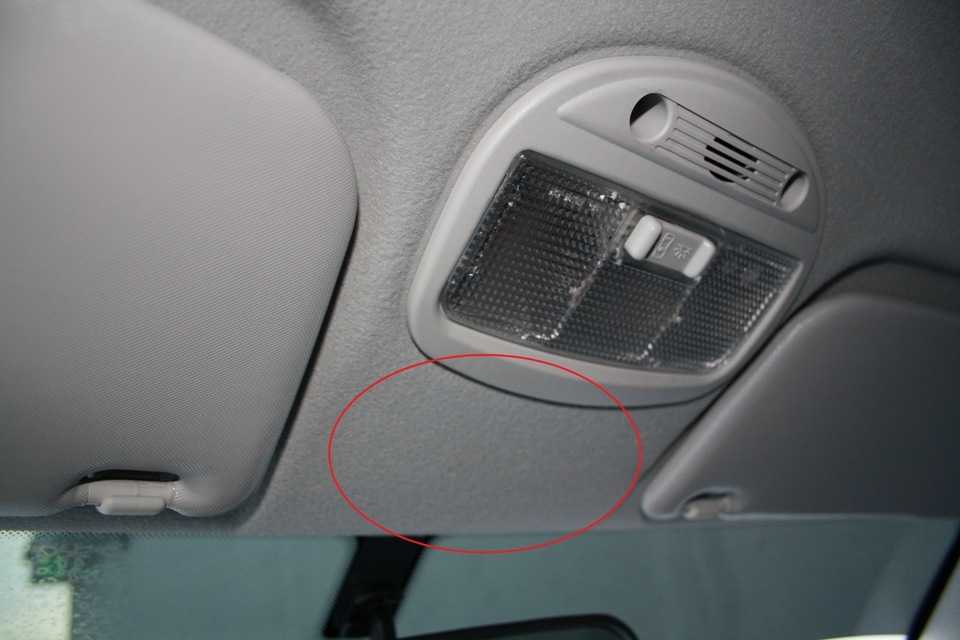

Это фото я сделал после недели покупки (полтора года назад) — источник скрипа.

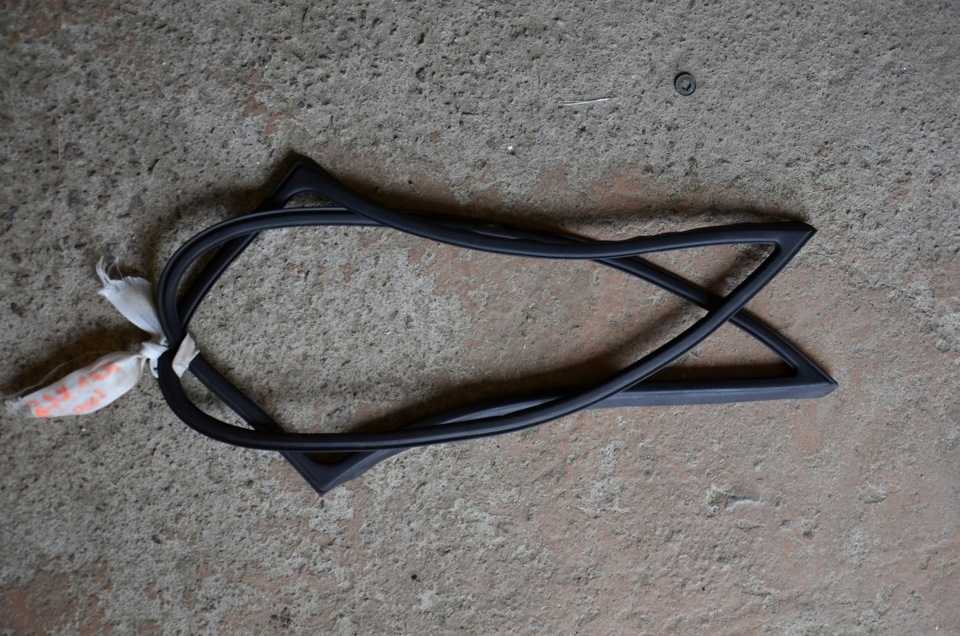

Ну так вот эти уплотнители:1. Боковые задние от калины-хэтчбек.Стоимость: 400 рублей

Ставятся ну просто нереально жёстко. Но после силиконовой смазки — просто залетают на место сами!

АвтоВАЗ — спонсор Ваших проблем!или так:АвтоВАЗ — средство для геморроя!

Даже родные резинки отказываются сидеть на месте. А, я понял — их надо было на саморезы посадить!

Решение просто: в уплотнитель кусок вибропласта — он приклеет резинку к стеклу.Зато вид чуть лучше. Форточка не так аляповато смотрится. Теперь линия окон сверху и снизу плавно переходит, нет белой линии кузова между дверью и форточкой. Мне нра!

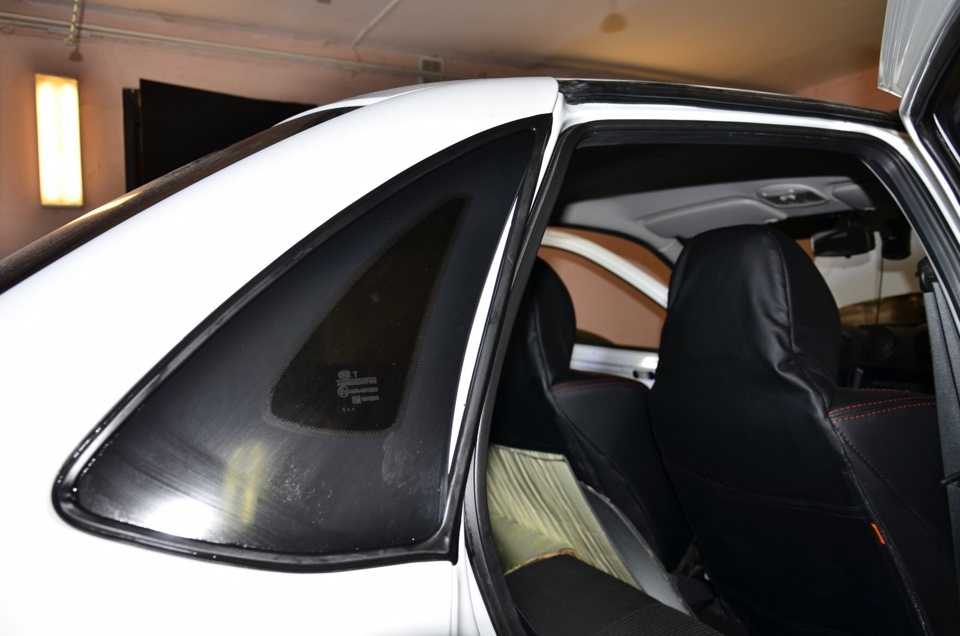

2. Уплотнитель заднего стекла от калины-седан.Стоимость: 350 рублей

источник

Что делать, если не работает доводчик стекол

В случае выхода из строя датчика придется покупать новый. Ремонту устройство не подлежит. Но перед тем как выкинуть доводчик, стоит его проверить. Для начала прозвоните цепь. Для этой процедуры используйте мультиметр. Установите режим измерения сопротивления или специальный режим.

Проверка предохранителя

Для проверки предохранителя автомобиля установите мультиметр в режим измерения, предел 20 Вольт. Включите зажигание. 1 щуп приложите к контакту +, второй к массе. Если высветится 0, ищите обрыв цепи. При появлении напряжения проверьте отходящий контакт.

Состояние предохранителя можно проверить визуально, если он помещен в прозрачный корпус. При нарушении целостности проволоки внутри предохранитель считается сломанным.

Проверка цепи

Если проверка не выявила неисправностей, необходимо осмотреть цепь. Посмотрите, не порвались ли провода, оцените целостность изоляции

Повышенное внимание уделяйте местам сгибов, креплений стяжками

Если все нормально, проверьте цепь мультиметром. Разделите ее от модуля до клавиш управления. Прозвоните каждый участок по очереди. После нахождения неисправного элемента необходимо его отремонтировать. Поврежденную изоляцию скрепите изолентой, порванные кабеля замените.

Другие возможные причины

Не устанавливайте датчик рядом с колонками автомобиля, динамиками. Устройство быстро выйдет из строя. Доводчик придется заменить. Еще одна распространенная неисправность – ложные срабатывания в режиме охраны. Возьмите модель с заранее установленной защитой, скорректируйте настройки сигнализации.

Автомобильный доводчик – удобный, полезный механизм. Обязательно установите устройство при монтаже сигнализации. Сделайте это самостоятельно либо обратитесь к проверенным мастерам СТО.

Разновидности доводчиков для авто

Данные устройства подразделяются по возможностям и бывают стандартными и многофункциональными. Если первый вид только закрывает окно при включении сигнализации, то схема второго механизма доводки стеклоподъемников подразумевает наличие ряда дополнительных опций. К ним относятся следующие функции:

  • Опускание или подъем стекла по классическому алгоритму (модуль работает, пока нажата кнопка на брелоке) или по одному касанию.
  • Управление несколькими окнами, которое осуществляется в одном направлении (закрытие/открытие одновременно) или по-разному (подъем одного и опускание другого стекла).
  • Модуль осуществляет автоматическое срабатывание при постановке на сигнализацию.
  • Автовозврат в исходную позицию: блок доводчика может вернуть прежнее состояние окон, если машина была снята с режима охраны в течение 2 часов.
  • Блокировка электрических стеклоподъемников на время действия сигнализационного режима.
  • Настройка контроллера осуществляется автоматически в зависимости от того, какова схема работы стеклоподъемника в конкретной модели.

Установка доводчика стекол

В комплектацию устройства при покупке обязательно входит схема подключения доводчика стекол. Поэтому все дальнейшие работы необходимо выполнять в точном соответствии с ней. Непосредственно блок доводчика стекол можно устанавливать в любом месте в салоне автомобиля. Чаще всего его монтируют под обшивкой дверей или под передней панелью. Главное, что в данном случае необходимо учесть, это надежную защиту прибора от попадания на него влаги.

Для работы вам понадобятся следующие инструменты:

  • крестовая и плоская отвертки;
  • бокорезы и плоскогубцы;
  • изолента и/или термоусадка.

Теперь перейдем непосредственно к вопросу о том, как подключить доводчик стекол… Как указывалось выше, в первую очередь необходимо изучить имеющуюся схему. Для простоты понимания рассмотрим доводчик, предназначенный для работы с 2 стеклоподъемниками. Его типовая схема подключения будет выглядеть следующим образом:

В зависимости от конструкции корпуса модуль крепится на один или два самореза (хотя могут быть и другие варианты). В случае, если вы примите решение установить доводчик под обшивкой водительской двери, будьте осторожны при ее демонтаже. Под обшивкой проложено много различных проводов, обеспечивающих работу стеклоподъемников и центрального замка. Непосредственно для работы вам понадобится крестовая отвертка, с помощью которой необходимо открутить крепежные винты и снять обшивку (монтаж панели может отличаться у разных автомобилей).

Схема подключения доводчика стекол подразумевает коммутацию к его модулю трех проводов — питания («плюса»), массы («минуса») и сигнального провода, который подключается к сигнализации автомобиля (вместе с центральным замком). Как правило, электросхема доводчика имеет собственный предохранитель. Он необходим для защиты прибора от возможного скачка тока при возникающих коммутационных процессах или аварийных ситуациях.

Установка доводчика на ВАЗ Калину

Самый сложный момент при подключении доводчика стекол заключается в том, что необходимо делать врезку в провода, идущие к электроприводу стеклоподъемника. Места врезки можно посмотреть на приведенной выше схеме

При этом важно не перепутать «плюсы» и «минусы» на существующей схеме и подключаемом приборе. В противном случае направление вращения двигателя, а значит и движения стекол, будут противоположными

Другими словами, при установке машины на сигнализацию доводчики будут не закрывать, а открывать стекла.

Что касается доводчика, рассчитанного на работу с четырьмя стеклами, то подход будет тот же. Единственное отличие в данном случае — большее количество проводов. Если для доводчика 2 стекол используется три провода для питания и управления, а также четыре для подъема стекол (два на каждый стеклоподъемник), то есть, всего семь штук, то в случае доводчика 4 стекол их количество увеличится еще на четыре (еще по 2 провода на каждый дополнительный привод).

После того как вы выполните подключение соответствующих проводов, не забудьте хорошо их заизолировать. Можно использовать для этого монтажную изоляционную ленту или так называемую термоусадочную трубку (изолирующий материал, который «усаживается» под воздействием на него высоких температур, например, портативной газовой горелки). Для надежности можно использовать оба материала.

Дверную панель на дверь автомобиля устанавливайте лишь после того, как проверите работоспособность схемы. Смонтированные провода спрячьте под панели таким образом, чтобы, во-первых, они не мешали водителю и пассажирам, а во-вторых, их нельзя было повредить. Для этого можно использовать пластиковые стяжки, изоленту, гофрированные монтажные трубки и так далее.

Установка доводчика стекол на HYUNDAI CRETA

Монтаж доводчика на AUDI 80

Как видите, установить доводчик стекол несложно. Главное, выполнить подключение модуля согласно схемы, а после этого аккуратно заизолировать провода и спрятать их.

Принцип работы

Внешне модуль доводчика выглядит как механизм в пластиковом корпусе, который отличается малыми габаритами и соединен с несколькими проводами. Те, в свою очередь, подсоединяются к стеклоподъемному механизму и источнику питания. Блок для стеклоподъемников имеет специальный чип, который отправляет сигнал электрическому мотору для изменения положения окон в необходимый момент.

Подобная схема работы позволяет значительно понизить нагрузку на петли автомобильных дверей и механизм по открытию окон. Если машина оснащена таким доводчиком, то салон имеет большую защищенность: так, например, при закрытии окон по стандартной схеме можно не бояться, что вы не подняли стекла до конца, оставив случайно щель, которой могут воспользоваться злоумышленники, чтобы вскрыть автомобиль. Внутри сохраняется необходимая температура, что позволяет летом не страдать от жары. Блок доводчика позволяет также автоматизировать процесс проветривания, а при необходимости защитить салон машины от попадания пыли и грязи.

Как работает доводчик стеклоподъемников в автомобиле?

Автомобильные доводчики стёкол на сегодняшний день пользуются большой популярностью, так как это автоматизированное устройство удобно и функционально; водителям не приходится проверять, закрыты ли все окна машины, поставленной на сигнализацию. Если ранее доводчики были привилегией только премиум-класса, то сейчас этот механизм универсален и доступен. Эта статья расскажет, что такое и как работает доводчик стёкол.

Интересно! Первые противоугонные системы срабатывали с помощью ведущего вала. В момент угона автомобиль захлёбывался воем сирены, взывая о помощи.

Принцип работы доводчика стекол

Доводчик – это электронный блок, подключённый к системе сигнализации или центральному замку и системе управления стеклами.

Он располагается между электромотором, обеспечивающим движение стекол, и клавишами управления. Принцип работы доводчика стёкол несложен: через блок проходит напряжение, передаваемое к мотору от клавиш. При этом механизм не включается при закрывании и открывании, в обычной работе без установки на режим охраны. Во время подключения сигнализации на блок поступает сигнал с устройства, мотор заряжается и поднимает стекло на двери.

Знаете ли Вы? В машине, принадлежащей Аль Капоне, стёкла были пуленепробиваемыми, их толщина составляла два сантиметра.

Какие бывают доводчики

Сложность выбора модуля доводчика заключается в определении количества подопечных ему стёкол. Выпускаются и есть в продаже механизмы, отвечающие за закрытие двух, четырёх стёкол. Далее, следует уточнить, есть ли система управления стёклами на задних дверцах авто.

Несложные модули отвечают за стёкла только в режиме охраны автомобиля. Устройства интеллектуальных доводчиков стёкол могут обладать ещё рядом функций: запоминать положение стёкол и возвращать их в исходное после отключения сигнализации, возвращать в прежнее положение, если стекло наткнулось на преграду. Функции модуля можно настроить самому по желанию.

Внимание! Все возможности многофункционального устройства могут не понадобиться, а настройка механизма сложна в обслуживании, и стоимость значительно превышает цену обычного

Установка и подключение доводчика стекол

Рассмотрим подключение доводчика стёкол, действующего на две двери.

Для самостоятельной установки потребуются: набор отвёрток, нож, изолирующая лента и тонкие кусачки.

Для начала отключите зажигание и убедитесь, что стёкла при этом открываются и закрываются при нажатии кнопки. Если нет, удалите из блока предохранителей реле и установите на его место перемычку.

Блок доводчика стёкол устанавливают в водительской двери. Чтобы снять обшивку, необходимо сначала открутить винты дверной ручки и снять её. Освобождая дверь от обшивки, будьте аккуратны, так как в ней находятся блоки с идущими к двери проводами. Модуль крепится одним винтом-саморезом к металлической пластине, и фиксируется на основе двери.

Важно! При раздельных системах, расположенных на двух дверях, установка под приборной доской более приемлема. К блоку устройства подведите «плюсовой» контакт и «массу», чтобы запитать его

К блоку устройства подведите «плюсовой» контакт и «массу», чтобы запитать его.

Выясните, какие провода передают напряжение от кнопок управления к электромоторам.

К доводчику прилагается инструкция со схемами. Определите места врезки проводов блока и проводов питания, в схеме они различаются разными цветами.

Внимательно проверьте, правильно ли выбраны провода. От кнопок включения к электромотору проходит два провода: один под напряжением поднимает стекло, второй опускает. Если вы их перепутаете, то в режиме охраны стёкла автоматически откроются.

Затем подключайте провод, передающий импульс от блока системы охраны доводчику.

Доводчик стёкол для автомобиля – механизм неординарный: у него есть выход и под положительный, и под отрицательный импульс, не перепутайте их.

Перед тем, как заизолировать и убрать провода,проверьте работоспособность доводчика. Работа завершена, соберите двери, установите ручки и пользуйтесь.

По тому же методу производится подключение доводчика стеклоподъёмников на 4 стекла. Отличие от простого устройства – только в количестве врезок в проводку.

Каждый водитель, который разбирается в электрике и умеет читать схемы, может самостоятельно провести установку доводчика стёкол на своей машине.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Заведи свой блог

В оригинале, когда была установлена сигнализация, это самое комфортное устройство не было включено в систему автомобиля и поэтому мне было досадно несколько раз, когда стекло осталось неприкрытым по забывчивости. И еще плохого было то, что день был на редкость дождливым. Ну, теперь я всегда помнил, о том, чтобы закрывать стекло. Даже когда надо было поторопиться я смотрел на машину и проверял. А вот лишние потраченные нервы уходят, когда надо снова открыть автомобиль, завести мотор и завершить процесс закрывания окошек.

Зачем нужен доводчик стекол?

Я рассчитываю на ваше понимание. Ведь внутрь автомобиля можно легко проникнуть человеку с улицы и забрать важные для вас вещи, а может просто привести салон в негодность. Такой характер у культурной молодежи в наше время. Вандалов хватает. Я устанавливал доводчик стекол самостоятельно в своем гараже в свободное от работы время. Все было произведено без особенных ключей, а также деталей-съемников и специальных приборов. Ничего такого не понадобилось. Я на своем опыте проверил и утверждаю, что все доводчики можно установить качественно и в домашних условиях. Главное в этом процессе – хорошие руки мастера-любителя.

Монтаж доводчика на Гранту.

Когда происходит процесс монтажа доводчиков – нужно проложить по одному проводу в каждую дверь, а перед этим стоит купить обычное реле на пять контактов на ВАЗ

При этом самое важное это чтобы была система сигнализации с наличием незанятого незакрытого канала, который бы хорошо подошел для подключения стекольных доводчиков. Для этого выходного сигнализационного канала производится подача минусового импульса в момент установки на охрану, при опросе датчиков

Чтобы правильно начать устанавливать доводчики стекол на Ладу Гранта, следует обязательно отключить отрицательный кабель питания от АКБ. Таким образом, мы произведем защиту электронной системы автомобиля от возможного короткого замыкания, которое вполне может случиться из-за одной нашей манипуляции.

Второе, что стоит сделать в процессе – это снять карту двери водителя

При этом надо сделать это максимально осторожно, чтобы не дай бог не навредить и не деформировать саму дверь. Будет хорошо, если у вас найдутся в хозяйстве клипсы-ежики

Они будут отлично крепиться и фиксировать. А также они нужны, на случай если вдруг со старыми что-то случится не по плану. Теперь можно снять модульные разъемы контроллеров подъемников стекол Лады Гранта. Их несложно узнать.

Вам нужно будет отыскать и разрезать провод под номером шесть. И очень желательно в процессе перерезания ничего не перепутать. Дополнительные мотки на электрической проводке никому не нужны. Ведь все провода, который проводятся внутрь автомобиля должно быть абсолютно изолированными, а также собираться с помощью жгута общей смотки. На другом конце этой связки их надо спаять все вместе, также изолировать и спаять с проводом, который будет находится в салоне Лады Гранта. Тянуть провода всегда удобнее и безопаснее через оригинальные отверстия, который без труда можно найти и в дверях и в стойках. Вот таким образом можно суметь провести всю операцию так, что никто не сможет узнать, кто ставил доводчики в вашу машину — вы сами или «сервисмены».

Далее рекомендуется в связке кабелей найти белый проводок с черном полоской на нем. В него надо врезаться и повесить две материнские клеммы. Если прочесть инструкцию по устройству то на выходе из блока сигнализационного контроллера можно будет найти управление, которое ответственно ха данную охраняемую зону.

Получаем все готовые провода для того чтобы подключить их к реле. Подключение должно производиться только в определенном порядке. Каждому выходу реле соответствует свой провод.

Есть и недостатки моего метода – придется заниматься установкой времени, в отрезке которого сигнализация будет давать импульсы для закрывание стекол. Из своего опыта рекомендую пять-семь секунд. Как-то так

Также важно то, что при монтаже доводчиков стекол в Ладе Гранта может возникнуть замыкание контактов под номера 87 и 30

Я изготовил похожую перемычку для этого и теперь все работает как часы. Теперь расскажу о значениях контактов. 30 – обозначает контроллер стекол с кнопок, которые находятся на двери водителя машины, 87 – это значение массы автомобиля, а 86 соответственно плюсовой номер белого с черной полоской кабеля. А вот последний 85-й является дополнительным каналом для сигнализации.

Чтобы все получилось – стоит только попробовать!

Характеристика модуля автоматического поднятия дверных стекол

Для начала рассмотрим основные характеристики модуля. Доводчик стеклоподъемника представляет собой устройство, предназначенное для автоматического закрывания стекол в машине после установки авто на сигнализацию. Благодаря использованию такого модуля водитель может не переживать о том, что забыл закрыть окна в машине.

Плата модуля в разобранном виде

Принцип работы

Сам блок модуля на 2 или 4 стекла подсоединяется к узлу управления противоугонной системой и стеклоподъемниками. В частности, этот блок монтируется между электродвигателем, а также кнопками управления стеклоподъемниками. То есть использование доводчиков возможно только в транспортных средствах, оборудованных электростеклоподъемниками.

Рекомендуем: Полная расшифровка маркировки автомобильных шин

Что касается непосредственно принципа действия, то он идентичен для всех доводчиков. Напряжение поступает через блок и поступает ан электродвигатель. Сами доводчики никогда не задействованы при открытии и закрытии стекол, если авто не поставлено на сигналку. А вот когда противоугонная установка активируется, на само устройство передается сигнал с блока, в результате чего электродвигатель начинает питаться и поднимать стекла.

Если речь идет о многофункциональной системе, то она также может выполнять следующие функции:

  1. С помощью таких доводчиков можно осуществлять управление несколькими стеклами либо в одном, либо в разных направлениях.
  2. Функция автоматического возврата стеклоподъемников в определенное положение может быть активирована в том случае, если сигнализация была активирована не более двух часов назад.
  3. Если активируется противоугонная установка, доводчик автоматически заблокирует кнопку включения стеклоподъемников.
  4. Есть возможность настройки контроллера для работы с различными типами и конструкциями подъемников.
  5. Кроме того, при необходимости владелец многофункциональной системы сможет дополнительно подсоединить несколько кнопок для управления стеклоподъемниками (автор видео — AvtoGSM).

Виды

Доводчики на два или четыре стекла могут быть либо многофункциональными, либо предназначенными для выполнения одной задачи.

  1. Первые, кроме закрытия окон, при активации противоугонной системы могут запоминать расположение стекол, а после снятия авто с сигнализации они будете возвращать их на исходное состояние. Помимо этого, возможно приведение системы в исходное положение при наличии препятствий в ходе закрытия. Также модуль может быть оснащен дополнительными функциями. У автолюбителя есть возможность отключения или настройки конфигурации функционала при необходимости. Разумеется, модуль для закрытия четырех стекол всегда будет обходиться дешевле, чем для двух. Но необходимо учитывать, что большинство опций по факту могут попросту оказаться ненужными для автолюбителя.
  2. Второй вид — более простой. Он предназначен только для закрывания стекол окон, при этом такие варианты не оснащаются дополнительными функциями.

Схема для установки узла в автомобиль

Особенности

Теперь перейдем к особенностям. Сложность в вопросе монтажа системы может быть обусловлена в результате подключения модуля к большему количеству дверей, а также наличием других функций. К примеру, модуль для закрытия только двух стекол сможет установить фактический каждый автолюбитель, даже если у него нет опыта в проведении таких работ.

Если на транспортном средстве установлена только один узел со стороны водителя, обеспечивающий функциональность окон на пассажирской двери, то модуль монтируется именно на ней. В том случае, если сама система разделена или кнопки управления находятся на центральной консоли или в тоннеле, произвести установку желательно под приборной панелью. Если стекла плохо поднимаются с кнопки, то доводчик может не полностью закрыть стекло, в нем сработает реле нагрузки и он отключится — так что чиним и смазываем стеклоподъемники (автор видео — Lone Vagrant).

Рекомендуем: Чем отличаются иридиевые и платиновые свечи зажигания?

Обзор популярных моделей

С установкой механизма разобрались, теперь осталось выбрать доводчик. Поговорим о моделях, которые подойдут любому типу ТС. От российских ВАЗов до зарубежных Mitsubishi, Nissan.

  1. Pandora DWM 210 — работает на двух окнах. Автомобиль сможет запоминать положение стекла. Есть защита при встрече с препятствием, при перегрузке. Можно отключить датчик сигнализации во время движения стекла, это станет дополнительной защитой от случайных срабатываний.
  2. Mongoose PWM-4 — работает на четырех окнах. Стекла у автомобиля закрываются поочередно. Памяти положения нет. Имеется защита от перегрузки. Одна из самых популярных моделей.
  3. Cyclon PWM-4 — подключается к четырем стеклам. Блок дополнительно защищен от перегрузки.
  4. Convoy CL-200 — недорогая модель на 4 окна. Защищена от перегрузок.
  5. Cyclon PWM-2b — устанавливается на 4 окна автомобиля. Защищена от чрезмерных нагрузок.

Советуем выбирать модели известных торговых марок. В этом случае вы получите качественный доводчик.

Что делать, если не работает доводчик стекол

В случае выхода из строя датчика придется покупать новый. Ремонту устройство не подлежит. Но перед тем как выкинуть доводчик, стоит его проверить. Для начала прозвоните цепь. Для этой процедуры используйте мультиметр. Установите режим измерения сопротивления или специальный режим.

Проверка предохранителя

Для проверки предохранителя автомобиля установите мультиметр в режим измерения, предел 20 Вольт. Включите зажигание. 1 щуп приложите к контакту +, второй к массе. Если высветится 0, ищите обрыв цепи. При появлении напряжения проверьте отходящий контакт.

Состояние предохранителя можно проверить визуально, если он помещен в прозрачный корпус. При нарушении целостности проволоки внутри предохранитель считается сломанным.

Проверка цепи

Если проверка не выявила неисправностей, необходимо осмотреть цепь. Посмотрите, не порвались ли провода, оцените целостность изоляции

Повышенное внимание уделяйте местам сгибов, креплений стяжками

Если все нормально, проверьте цепь мультиметром. Разделите ее от модуля до клавиш управления. Прозвоните каждый участок по очереди. После нахождения неисправного элемента необходимо его отремонтировать. Поврежденную изоляцию скрепите изолентой, порванные кабеля замените.

Другие возможные причины

Не устанавливайте датчик рядом с колонками автомобиля, динамиками. Устройство быстро выйдет из строя. Доводчик придется заменить. Еще одна распространенная неисправность – ложные срабатывания в режиме охраны. Возьмите модель с заранее установленной защитой, скорректируйте настройки сигнализации.

Автомобильный доводчик – удобный, полезный механизм. Обязательно установите устройство при монтаже сигнализации. Сделайте это самостоятельно либо обратитесь к проверенным мастерам СТО.

Монтаж доводчика

Перед началом установки необходимо изучить систему управления доводчиками. В устройстве принцип работы этой системы управления предельно простой: кнопки осуществляют коммутацию напряжения на подъемных двигателях. Весь подъемный механизм обслуживается всего лишь двумя проводами

, они различаются по цвету: серый и синий. В том случае, когда осуществляется подача коммутационного напряжения на провод, который обладает синей окраской — происходит подъем стекла, установленного в двери.

При подаче необходимого напряжения на серого цвета провод — производится опускание всего стекла, тем самым производится открывание.

Подключение доводчика стеклоподъемников к сигнализации — процесс не очень сложный и требует только минимальных знаний в области автоэлектрики. Все работы стоит выполнять очень аккуратно, чтобы не замкнуть сеть

, либо же не сломать сам доводчик.

При выполнении монтажа, блок управления и все его коммуникационные элементы устанавливаются в двери водителя. Это вызвано тем, что основное управление осуществляется водителем, и все кнопки должны быть рядом.

После того, как блок управления был размещен во внутренней части двери нет необходимости устанавливать дополнительные провода и выводить их наружу.

Сам блок желательно устанавливать как можно ближе к панели

, на которой расположены кнопки управления. Существует категория людей, которые отдают предпочтение установке блока не в саму дверь. Такая операция создает дополнительные проблемы, необходимо тянуть дополнительные провода к двери водителя, так как панель управления находится именно там. Кроме неудобства еще и существенно замедляется работа механизма подъёма стекла, из-за частичной потери напряжения.
