Степень сжатия ваз 2107 инжектор

Преимущества получаемые при тюнинге инжекторного двигателя

Тюнинг инжектора способствует полному раскрытию потенциала двигателя автомобиля. Обусловлено улучшение работы двигателя следующими факторами:

  • порции подаваемого топлива становятся более точно дозированными и зависят от режима работы двигателя;
  • уменьшение доли несгоревшего бензина в выхлопе приводит к снижению загрязнения окружающей среды;
  • повышение скорости реакции на нажатие педали газа;
  • чувствительность к нагрузке на двигатель позволяет подавать оптимальное количество топлива;
  • повышение КПД двигателя в результате полного сгорания порции подаваемого топлива;
  • в результате перепрошивки электронного блока управления можно избавится от первоначально неисправленных багов;
  • все изменения, вносимые в электронный модуль, являются полностью обратимыми;
  • холостые обороты становятся более стабильными и менее зависят от температуры окружающей среды.

Обычно тюнинг инжектора сопровождается приростом мощности двигателя до 20 лошадиных сил. В случае, если главная цель тюнинга — повышение экономичности автомобиля, то столь существенного прироста лошадок не наблюдается. Рекомендуемой золотой серединой вносимых изменений является максимальное улучшение динамических характеристик, сопровождающиеся приемлемым увеличением расхода топлива.

Характеристика ВАЗ 2107

Эксплуатационные показатели Значение
Максимальная скорость, км/ч 150
Расход топлива л:
Город 9,6
Трасса 6,9
Смешанный 8
Норма токсичности Euro Euro 2
Двигатель
Объем силового агрегата, см3 1451
Тип топлива бензин
Количество и расположение цилиндров 4/R
Система питания Распределительный впрыск
Число клапанов 8
Максимальный крутящий момент, Н*м при об/мин 115 при 3450
Максимальная мощность, л.с 71
Трансмиссия
Тип трансмиссии Механическая
Количество ступеней 5
Тип привода Задний
Подвеска
Устройство передней подвески Независимое многорычажное
Устройство задней подвески Зависимое, на витых пружинах
Передние тормозной механизм Дисковый
Задний тормозной механизм Барабанный

Изначально семерка комплектовалась движком с кубатурой 1,5 л., но в процессе производства силовой ряд был расширен.

Модификации моторов установленных на ВАЗ 2107.

Параметры Модельный ряд двигателей ВАЗ
2103 2104 2106 21067 21067-20
Диаметр цилиндра, ход поршня 76 80 76 80 79 80 79 80 79 20
Рабочий объем 1,5 1,5 1,6 1,6 1,6
Степень сжатия 8,5 8,5 8,5 8,5 8,5
Система питания карбюратор Распределительный впрыск карбюратор Распределительный впрыск Распределительный впрыск
Номинальная мощность, кВт 52,5 52,5 54,8 54,5 53,5
Номинальная частота вращения 5600 5000 5600 5000 5300
Марка топлива (АИ-92) (АИ-92) (АИ-92) (АИ-92) (АИ-95)
Свечи зажигания А17ДВР, FE65CPR, А17ДВ-10 А17ДВРМ, BRISR, SUPER, LR 15YC А17ДВР, FE65CPR, А17ДВ-10 А17ДВРМ, BRISR, SUPER, LR 15YC А17ДВРМ, BRISR, SUPER, LR 15YC
Норма токсичности Евро-0 Евро-2 Евро-0 Евро-2 Евро-3

Характеристика и принцип работы двигателя

Работа инжекторной системы питания заключается в подачи топлива отдельно в каждый цилиндр. Такой механизм называют распределительным впрыском. Системой распределительного или электронного впрыска оборудованы все современные автомобили.

Инжекторный механизм классифицируется по принципу работы, места установки и количеству инжекторов. «Семерка» оборудована 4 форсунки, которые управляются электронным блоком управления. ЭБУ готовит смесь в зависимости от нагрузки на двигатель, положения дроссельной заслонки и прочих параметров, считываемых специальными модулями.

Главный управляющий элемент ВАЗ 21074 инжектор — это электронный блок управления. С помощью встроенных датчиков, ЭБУ контролирует качество подачи воздушно-топливной смеси в камеру сгорания, выставляет опережение зажигания в зависимости от оборотов, включает и отключает топливный насос. Кроме этого, он регулирует обороты холостого хода, контролирует выброс СО в отработанных газах и определяет режим работы вентилятора охлаждения.

Инжектор ВАЗ 21074 работает в следующем порядке.

Насос подает горючее из бензобака через фильтры на топливную рампу. Далее топливо подается на форсунки. Давление в форсунках поддерживается специальный регулятор в пределах 300 МПа. Излишки топлива отправляются обратно в бак. Форсунка представляет собой распылитель с электромагнитным клапаном, который работает от импульсов ЭБУ.

Считывая показания с модуля положения поршня в цилиндре, центральный блок определяет момент открытия и закрытия форсунки. Подготовка оптимального качества воздушно-топливной смеси происходит исходя из показаний датчика массового расхода воздуха и положения дроссельной заслонки.

Также учитываются других параметры:

  • температура системы охлаждения — необходима для определения степени прогрева двигателя, корректировки холостого хода. Температурная поправка влияет на степень обогащонности смеси;
  • концентрация кислорода — используется для измерения содержания кислорода в выхлопных газах;
  • напряжения бортовой сети — считываются датчиком скорости для передачи импульсов в определенном порядке.

Характеристика и принцип работы двигателя

Работа инжекторной системы питания заключается в подачи топлива отдельно в каждый цилиндр. Такой механизм называют распределительным впрыском. Системой распределительного или электронного впрыска оборудованы все современные автомобили.

Инжекторный механизм классифицируется по принципу работы, места установки и количеству инжекторов. «Семерка» оборудована 4 форсунки, которые управляются электронным блоком управления. ЭБУ готовит смесь в зависимости от нагрузки на двигатель, положения дроссельной заслонки и прочих параметров, считываемых специальными модулями.

Главный управляющий элемент ВАЗ 21074 инжектор — это электронный блок управления. С помощью встроенных датчиков, ЭБУ контролирует качество подачи воздушно-топливной смеси в камеру сгорания, выставляет опережение зажигания в зависимости от оборотов, включает и отключает топливный насос. Кроме этого, он регулирует обороты холостого хода, контролирует выброс СО в отработанных газах и определяет режим работы вентилятора охлаждения.

Инжектор ВАЗ 21074 работает в следующем порядке.

Насос подает горючее из бензобака через фильтры на топливную рампу. Далее топливо подается на форсунки. Давление в форсунках поддерживается специальный регулятор в пределах 300 МПа. Излишки топлива отправляются обратно в бак. Форсунка представляет собой распылитель с электромагнитным клапаном, который работает от импульсов ЭБУ.

Считывая показания с модуля положения поршня в цилиндре, центральный блок определяет момент открытия и закрытия форсунки. Подготовка оптимального качества воздушно-топливной смеси происходит исходя из показаний датчика массового расхода воздуха и положения дроссельной заслонки.

Также учитываются других параметры:

  • температура системы охлаждения — необходима для определения степени прогрева двигателя, корректировки холостого хода. Температурная поправка влияет на степень обогащонности смеси;
  • концентрация кислорода — используется для измерения содержания кислорода в выхлопных газах;
  • напряжения бортовой сети — считываются датчиком скорости для передачи импульсов в определенном порядке.

Неисправности двигателя с распределенным впрыском

В любом механизме в процессе его эксплуатации происходят те или иные поломки. Не застрахован от этого и инжекторный двигатель «Семерки». В сумме неисправностей много и они разные, рассмотрим основные, часто встречающиеся:

  • неустойчивая и нестабильная работа двигателя без нагрузки;
  • засорение форсунок;
  • увеличен расход бензина;
  • превышена допустимая норма СО2 в выхлопных газах;
  • при резком открытии дроссельной заслонки образуются провалы в оборотах двигателя;
  • силовая установка не «тянет», снижение мощности.

Для исправления этих дефектов лучше обратиться в специализированную мастерскую. Специалисты проведут диагностику, применяя компьютер с конкретной программой. Определят причины сбоев, проверят, корректны или нет показания датчиков, и оценят работу ЭБУ. После этого выполнят необходимый ремонт с применением оборудования.

Вносим изменения в конструкцию двигателя

Значительной прибавки мощности позволяет добиться доработка мотора автомобиля ВАЗ-2106, которая требует наличия опыта и выполнения целого комплекса мероприятий:

сперва растачиваем цилиндры таким образом, чтобы их диаметр составил 82 миллиметра. Кроме того, на несколько миллиметров уменьшаем длину юбки поршней

На этом этапе важно не перестараться, чтобы не испортить детали;
после этого устанавливаем шатуны и маховик, выполненные из легких металлических сплавов;
следующий этап – фрезерование головки блока цилиндров. Вам потребуется убрать не более одного миллиметра, чтобы добиться нужного эффекта;
шлифовка впускного и выпускного коллекторов

Данная процедура уменьшит сопротивление для топливовоздушной смеси, что автоматически повысит мощность силового агрегата;
установка уже упомянутой выше системы электронного зажигания;
установка нового трамблера, оснащенного датчиком Холла;
монтаж в выхлопной коллектор трубки, которая соединит его напрямую с впускным коллектором.

Для того чтобы получить желаемый эффект после всех описанных выше действий, лучше использовать молибденовое масло (или смазочную жидкость с молибденовыми присадками). Также потребуется заливать в бак бензин А-95 или А-98. При соблюдении этих условий мощность повышается до 110 лошадиных сил.

Увеличенные мощностные характеристики автомобиля ВАЗ-2106 потребуют безупречной работы тормозной системы и подвески, поэтому потребуется внести в них ряд изменений. На последнем этапе также модернизируется коробка передач, обеспечивая максимально комфортное управление машиной.

Неполадки карбюратора ДААЗ 2107

Несмотря на то, что устройство отличается надежностью и долговечностью, сегодня эксплуатируются и агрегаты, которым более 30 лет. За такой срок использования вероятность того, что автовладелец столкнется с разного рода проблемами, довольно высока.

Какие неисправности характерны для карбюраторов Димитровградского производства:

Двигатель глохнет при нажатии на газ

В момент старта или при работе на холостом ходу силовой агрегат может заглохнуть, когда водитель плавно нажимает на педаль.

Почему это случается:

  • Могут засориться отверстия переходной системы 1 камеры. Их необходимо продуть или обработать очистителем.
  • Сломался ускорительный насос. Его меняют или ремонтируют.

Также возможна ситуация, когда при передвижении во время подачи газа мотор дергается и может остановиться. Чтобы этого не допустить, необходимо срочно еще раз нажать на педаль.

С чем это связано:

  • Засорились каналы, жиклеры или эмульсионный колодец. Устранить дефект можно прочисткой элементов.
  • Не до конца ввернут жиклер дозирующей системы 1 камеры. Его необходимо завернуть.
  • Не правильно подобраны жиклеры.
  • Недостаточен уровень топлива в поплавковой камере, который регулируется настройкой поплавка и клапана.
  • Загрязнен фильтр, установленный на входе. Его требуется демонтировать и прочистить.
  • Плохое состояние уплотнительных элементов, которые подлежат замене.

Также может быть неисправна система зажигания.

Переливает бензин

С этой проблемой сталкиваются довольно часто. Обычно она кроется в неисправности дозирующих узлов или топливной системы автомобиля.

  • неисправность или негерметичность игольчатого клапана;
  • негерметичность или пробой поплавка;
  • поплавок при перемещении по камере задевает за стенки;
  • уровень горючего в поплавковой камере превышен;
  • жиклеры, подающие воздух, засорены;
  • выход из строя бензонасоса.

Зная устройство карбюратора, источник проблемы найти не составляет труда.

Стреляет

Силовой агрегат может стрелять в карбюратор. Такие хлопки могут раздаваться и при старте, и при движении на скорости. Это приводит к высокому расходу топлива, перегреву двигателя, неустойчивости работы на холостых оборотах, а также к тому, что мотор не может развить полную мощность. Прострелы сигнализируют о неправильной регулировке системы приготовления топливно-воздушной смеси и газораспределения.

Бензин не подаётся

Если топливо не подается в карбюратор, причин может быть множество.

Основные источники проблем:

  • загрязнение топливного фильтра;
  • образование льда в бензопроводе;
  • утечки в местах соединения топливопровода;
  • помехи в шланге, который идет от бензобака;
  • выход из строя бензонасоса;
  • загрязнение фильтрующего элемента карбюратора.

Не работает вторая камера

В карбюраторах с двумя камерами получается повысить экономичность силового агрегата с сохранением отличных мощностных параметров. Однако 2-й отсек часто выходит из строя.

Связана неисправность может с:

  • заливом из-за загрязнения топливных каналов;
  • ошибочной настройкой зазоров;
  • неисправностью привода дроссельной заслонки;
  • плохим состоянием диафрагмы пневмопривода;

выходом из стоя каких-либо элементов: жиклеров, диффузора, экономайзера ХХ и др.

Не работает ускорительный насос

Проблемы в функционировании этого узла приводят к тому, что бензин не поступает или подается под неправильным напором, в результате чего возникают сложности с разгоном. Как правило, причиной отсутствия поступления горючего является засорение топливного жиклера ускорительного узла или прилипание шарика ко втулке обратного клапана

Если струе не хватает напора, стоит обратить внимание на состояние шарика и его положение, а также негерметичность соединения диафрагмы, которая расположена между верхней крышкой и корпусом. Для устранения проблемы нужно очистить комплектующие и оценить их состояние

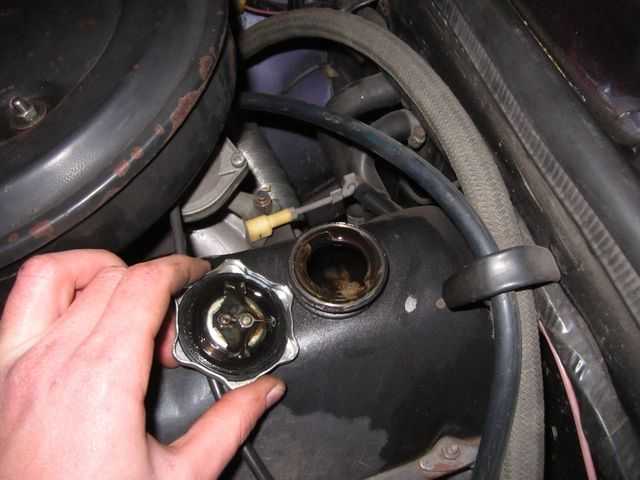

Характеристика масел для ВАЗ

Ресурс работы двигателя зависит от правильного подбора масла для инжекторных ВАЗ 2107. Рекомендуемый стандарт качества для смазывающей жидкости дает завод изготовитель. В автомобиль можно заливать любой тип масла, который соответствует стандартам качества API SJ/CF, SG/CD.

Аббревиатура API означает соответствие смазывающей жидкости основным критериям:

  • моющие свойства;
  • температурный режим;
  • показатель отложений на узлах мотора до первой замены масла;
  • выброс вредных веществ;
  • коррозийные способности;
  • эффективность защиты узлов от трения.

Рекомендовано использовать следующие типы масел.

Марка масла для ВАЗ Группы вязкости по SAE API стандарт
RAVENOL LLO 10W-40 SJ/CF
SHELL HELIX SUPER 10W-40 SG/CD
ТНК СУПЕР ОЙЛ 5W-40, 10W-40, 15W-40, 20W-40 SG/CD
TOTAL QUARTZ 5W-40, 10W-40 SL/SF
MOBIL SUPER М 15W-40 SJ/CF
ЛУКОЙЛ ЛЮКС 5W-40, 10W-40, 15W-40 SJ/CF-4
НОВОЙЛ-СИНТ 5W30 SG/CD
CONSOL 5W-40, 10W-40, 15W-40 SG/CD
BIZOL GREEN OIL 10W-40 SL/SF
ESSO ULTRA 10W-40 SJ/CD
ЛУКОЙЛ СУПЕР 5W-40, 10W-40, 15W-40, 10W-30 CF-4/SG
RAVENOL SUPER HD 15W-40 SJ/CF
ЛУКОЙЛ СУПЕР 5W-30, 5W-40, 10W-40, 15W-40 SG/CD
АНГРОЛ-СУПЕР 5W30, 5W-40, 10W-40 SG/CD
ЛЮКС 5W30, 5W-40,10W-30, 10W-40, 15W-40, 20W-40 SG/CD
ESSO UNIFLO 10W-40, 15W-40 SJ/CD

Описание преимуществ и недостатков инжекторов ВАЗ 2107

Устройство двигателя инжекторного типа дает все основания говорить о неоспоримых преимуществах в сравнении с карбюраторными движками:

  1. Коэффициент полезного действия намного выше, соответственно уменьшено потребление топлива.
  2. Мощность мотора имеет более высокие показатели при аналогичных с карбюраторными движками объемах.
  3. Устойчивость работы мотора на холостых оборотах.
  4. Гарантированный холодный запуск.
  5. Нет необходимости в регулировках системы зажигания и подачи бензина.
  6. Оптимальность состава топливовоздушной смеси способствует уменьшению количества вредных элементов в выхлопных газах.
  7. Отсутствие шумовых эффектов при работе мотора благодаря наличию гидронатяжителя цепи и гидрокомпенсатора, регулирующего зазоры клапанов.
  8. Достижение высокого крутящего момента на разных оборотах.

Инжекторные двигатели также могут работать на газе. Наиболее предпочтительным является четвертое поколение газового оборудования.

К наиболее часто встречающимся недостаткам относятся следующие пункты:

  • Инжекторный двигатель, расположенный в прежнем неудобном подкапотном пространстве, имеет затрудненный доступ к рабочим узлам и деталям.
  • Повышенные требования к качеству бензина, при использовании топлива низкого качества наблюдается ускоренное загрязнение топливной системы, требующее проводить внеплановые обслуживающие мероприятия.
  • При выходе из строя впрыскивающей системы необходимо обращаться к услугам специалистов, чтобы они произвели необходимое обслуживание, настройки, восстановление работы мотора.

Самостоятельно найти поломку и произвести ремонт инжекторного двигателя ваз 2107 своими руками стало не так-то просто. Переборка мотора также производится в условиях автомастерских, оснащенных специализированным оборудованием.

Варианты оптимизации работы двигателя

Многие водители с целью повышения производительности и увеличения мощности проводят тюнинг двигателя ВАЗ 2107. Важный фактор, который влияет на мощностные показатели это чистые форсунки. Их загрязнение понижает отдачу двигателя, ухудшает эффективность, уменьшает впрыскиваемый объем топлива, что приведет к провалам при нажатии на педаль газа.

Первый, это очистка и проверка на стенде.

Наименования Показания
Количество проверяемых форсунок 6
Напряжения питания, В 220
Напряжение управления форсунками, В 6;12
Диаметр посадочных гнезд форсунок, мм 11;14
Сопротивление, Ом 2…6; 11…20
Максимальная потребляемая мощность, Вт 60
Крайний предел давление в рампе, атм 6
Крайний предел давление при очистке, атм 6

Допустимый разбаланс должен быть в пределах 1,5%. При отклонение более чем на:

  • 2,5% — повышается расход топлива;
  • 3,5% — проявляется неустойчивая работа на холостых оборотах, затруднительный холодный старт;
  • 4% — возникают провалы при резком ускорении;
  • 5% — двигатель плохо запускается, появляется устойчивое троения.

Второй вариант заключается в применении специальной промывочной жидкости и оборудования. Очистку можно выполнить в домашних условиях. Для этого нужно разбавить промывочную жидкость с бензином и добавить в систему питания. В итоге отложения разъедаются и попадают в цилиндр, где полностью сгорают.

Большое влияние на поддержку автомобиля в рабочем состоянии оказывает качество используемого масла.

Характеристики двигателя ВАЗ-2107

Одной из главных характеристик является мощность двигателя автомобиля ВАЗ-2107, которая может быть различной в зависимости от модификации машины. К примеру, с момента ее появления на отечественном рынке (1976 год) было выпущено три модели с карбюраторными моторами:

  • ВАЗ-2107 1,5: объем двигателя 1451 см 3 , мощность 72 киловатта;
  • ВАЗ-21072 1,3: объем 1290 см 3 , мощность 64 киловатта;
  • ВАЗ-21074 1,6 л. с: объем двигателя 1569 см 3 , мощность 74 киловатта.

Кроме того, производитель выпустил две модификации авто с инжекторным силовым агрегатом – 2107i 1.6 (мощность двигателя 70 киловатт) и 1,6МТ (73 лошадиные силы). Нельзя не упомянуть и о модели 21073 1,7 с центральным впрыском топливовоздушной смеси. Данная разновидность «семерки» использует в качестве топлива бензин АИ-95 (остальные модели – АИ-92), имеет объем двигателя 1689 см 3 и может похвастаться наибольшей мощностью в 76 лошадиных сил.

Мощность двигателя напрямую зависит от объема цилиндра. Карбюраторные модификации силовых агрегатов по сей день считаются самыми надежными и способны использоваться в течение длительного времени, не требуя сложного обслуживания и ремонта. В то же время инжекторные значительно мощнее, но они сразу же требуют обращения в автосервис даже при малейших отказах или сбоях в работе. Кроме того, оснащенные инжектором моторы более экономно расходуют бензин, что сегодня является весьма важным критерием выбора.

Очень важно знать, что ни один автомобиль не сможет демонстрировать заявленную производителем мощность в течение долгого времени, если не обеспечить полное соблюдение требований по его эксплуатации. Поэтому необходимо регулярно заменять моторное масло и масляные фильтры, а также охлаждающую жидкость

Сильный перегрев или отсутствие смазки приводит не только к снижению мощности, но и к возникновению серьезных поломок отдельных элементов силового агрегата.

Вес двигателей автомобилей ВАЗ-2107 составляет в среднем 120 килограммов. Это значительно осложняет работы по их демонтажу или ремонту, требует использования специального оборудования (кран-балка).

ВАЗ 2107 — пятиместный легковой автомобиль классической компоновки с передним продольным расположением силового агрегата и задними ведущими колесами. Двигатель — четырехцилиндровый, четырехтактный, восьмиклапанный, рядный, карбюраторный или с системой впрыска топлива. Кузов несущей конструкции, цельнометаллический, сварной. Тип кузова — седан.

Габаритные размеры ВАЗ 2107

На автомобиле ВАЗ 2107 устанавливается карбюраторный двигатель модели ВАЗ 2103 рабочим объемом 1,5 л. Модификация автомобиля ВАЗ 21074 отличается двигателем модели ВАЗ 2106 рабочим объемом 1,6 л.

В последние годы производства данной модели выпускались модификации автомобиля ВАЗ 2107-20 с двигателем ВАЗ 2104 рабочим объемом 1,5 л и ВАЗ 21074-20 с двигателем ВАЗ 21067 рабочим объемом 1,6 л, оборудованными впрыском топлива, механическая часть (блок цилиндров, шатунно-поршневая группа, коленчатый вал) этих двигателей соответственно идентична двигателям ВАЗ 2103 и ВАЗ 2106. На двигателях ВАЗ 2104 и ВАЗ 21067 устанавливаются более мощные генераторы и стартеры с планетарными редукторами. Установка на автомобилях двигателей с распределенным впрыском топлива, а также применение системы улавливания паров бензина и каталитических нейтрализаторов в системах выпуска позволили снизить токсичность отработавших газов и расход топлива, повысить надежность пуска двигателя в холодную погоду. Кузов, ходовая часть и трансмиссия остались без изменений.

Предшественник — ВАЗ 2105, преемник — Lada Granta.

Характеристика автомобиля 2107

Габариты Длина: 4145 мм Ширина: 1620 мм Высота: 1435 мм Колесная база: 2424 Колея передняя: 1365 Колея задняя: 1321 Клиренс: 170 мм Объем багажника максимальный: 325 л Снаряженная масса автомобиля: 1060 кг Допустимая полная масса: 1460 кг Диаметр разворота: 9.9 м

Версии моторов карбюраторного типа имеют маркировку 2103 и 2106. Основные неисправности связаны с плавающими оборотами мотора, троением и перегревом. Благодаря простой конструкции ремонт силового агрегата достаточно легкий.

Инжекторные варианты двигателя ВАЗ 2107 считаются более современными. В ВАЗ 2107 воздушно-топливная смесь в цилиндрах получается благодаря системе раздельного впрыска. В инжекторе 4 форсунки, которые управляются микроконтроллером. Поступление топлива регулируется в зависимости от различных параметров состояния автомобиля.

КПД инжекторного двигателя ВАЗ 2107 выше, чем карбюраторного. Двигатель устойчив к холостому ходу и редко глохнет при старте с места благодаря продуманной электронике. Мотор обладает низким шумом благодаря автоматической регулировке натяжения цепи.

Характеристика и принцип работы двигателя

Работа инжекторной системы питания заключается в подачи топлива отдельно в каждый цилиндр. Такой механизм называют распределительным впрыском. Системой распределительного или электронного впрыска оборудованы все современные автомобили.

Инжекторный механизм классифицируется по принципу работы, места установки и количеству инжекторов. «Семерка» оборудована 4 форсунки, которые управляются электронным блоком управления. ЭБУ готовит смесь в зависимости от нагрузки на двигатель, положения дроссельной заслонки и прочих параметров, считываемых специальными модулями.

Главный управляющий элемент ВАЗ 21074 инжектор — это электронный блок управления. С помощью встроенных датчиков, ЭБУ контролирует качество подачи воздушно-топливной смеси в камеру сгорания, выставляет опережение зажигания в зависимости от оборотов, включает и отключает топливный насос. Кроме этого, он регулирует обороты холостого хода, контролирует выброс СО в отработанных газах и определяет режим работы вентилятора охлаждения.

Инжектор ВАЗ 21074 работает в следующем порядке.

Насос подает горючее из бензобака через фильтры на топливную рампу. Далее топливо подается на форсунки. Давление в форсунках поддерживается специальный регулятор в пределах 300 МПа. Излишки топлива отправляются обратно в бак. Форсунка представляет собой распылитель с электромагнитным клапаном, который работает от импульсов ЭБУ.

Считывая показания с модуля положения поршня в цилиндре, центральный блок определяет момент открытия и закрытия форсунки. Подготовка оптимального качества воздушно-топливной смеси происходит исходя из показаний датчика массового расхода воздуха и положения дроссельной заслонки.

Также учитываются других параметры:

  • температура системы охлаждения — необходима для определения степени прогрева двигателя, корректировки холостого хода. Температурная поправка влияет на степень обогащонности смеси;
  • концентрация кислорода — используется для измерения содержания кислорода в выхлопных газах;
  • напряжения бортовой сети — считываются датчиком скорости для передачи импульсов в определенном порядке.

Недостатки и достоинства модели

Двигатель ваз 2107 инжектор имеет ряд преимуществ перед карбюраторными модификациями:

  • электронный механизм управления обеспечивает устойчивую работу движка при любых условиях эксплуатации;
  • наличие катализатора и оптимальное соотношение воздуха к топливу уменьшает количество вредных веществ в отработанных газах;
  • хорошо заводится в холодное время и реже глохнет при неумелом запуске;
  • зазоры в клапанах и натяжение цепи регулируются автоматически, что уменьшает шумность силового агрегата;
  • плавная диаграмма крутящего момента — высшая точка достигается в большом диапазоне оборотов.

Наряду с позитивными качествами существуют некоторые недостатки:

высокие требование к качеству топлива

Использование низкокачественного бензина приведет к засорению фильтров, форсунок и поломке подкачивающего насоса;
низкое расположение катализатора выхлопной трубы, поэтому проезжать препятствия нужно осторожно;
мало места в подкапотном пространстве. Это затрудняет доступ до некоторых узлов

Однако инжекторное питание имеет длительный ресурс и не требует частого обслуживания;
не ремонтируется в гаражных условиях. При возникновении неисправностей нужно обращаться в сервисный центр. Диагностика поломок проводится с использованием специального оборудования, которое считывает данные с датчиков и ЭБУ;
наличие автоматического оборудования повышает стоимость в ремонте.

Причины засорения инжектора


Обычно проблемы с системой впрыска возникают при использовании некачественного бензина. Тяжелые парафины, содержащиеся в таком топливе, оседают на стенках системы, перекрывая подачу топлива. Производители качественного бензина добавляют в него детергент — специальную присадку, растворяющую отложения. В некачественных сортах бензина содержится слишком много парафина, который образует отложения быстрее, чем с ними справляются детергенты. Отложения образуются более интенсивно при низкой температуре, поэтому при частой эксплуатации автомобиля с непрогретым двигателем инжектор забивается чаще.

Отложения могут накапливаться не только в форсунках. Нередко пары оседают на дроссельной заслонке, что приводит к изменению пропорций поступающей в цилиндры воздушно-топливной смеси.

Отложения веществ, содержащихся в некачественном бензине, могут появиться и на обратной стороне тарелок впускных клапанов. Это может привести к прогоранию клапана или детонационному сгоранию топлива.

Чтобы очистить систему впрыска от отложений, необходимо использовать специальную промывочную жидкость и оборудование. Промыть инжектор можно в гаражных условиях. Для этого необходима спринцовка и промывочная жидкость. Последняя смешивается с бензином и заливается в систему впрыска через шланг вакуумного усилителя тормозов. Сначала операция производится на заглушенном двигателе, потом на работающем. Смесь в работающий двигатель подается постепенно, небольшими порциями. В результате отложения растворяются, попадают в цилиндры двигателя и там сгорают. При этом могут кратковременно появиться клубы дыма, выходящие из глушителя.

Силовой агрегат инжекторной ВАЗ 2107 был первым на АвтоВАЗе в ряде инжекторных моделей. Поэтому новинка вызвала много вопросов и замечаний: советские водители не знали, как обслуживать и ремонтировать такой мотор. Однако практика показала, что инжекторное оснащение «семёрки» очень практично и удобно, к тому же допускает ряд переделок и доработок под самого водителя.

Характеристика масел для ВАЗ

Ресурс работы двигателя зависит от правильного подбора масла для инжекторных ВАЗ 2107. Рекомендуемый стандарт качества для смазывающей жидкости дает завод изготовитель. В автомобиль можно заливать любой тип масла, который соответствует стандартам качества API SJ/CF, SG/CD.

Аббревиатура API означает соответствие смазывающей жидкости основным критериям:

  • моющие свойства;
  • температурный режим;
  • показатель отложений на узлах мотора до первой замены масла;
  • выброс вредных веществ;
  • коррозийные способности;
  • эффективность защиты узлов от трения.

Рекомендовано использовать следующие типы масел.

Марка масла для ВАЗ Группы вязкости по SAE API стандарт
RAVENOL LLO 10W-40 SJ/CF
SHELL HELIX SUPER 10W-40 SG/CD
ТНК СУПЕР ОЙЛ 5W-40, 10W-40, 15W-40, 20W-40 SG/CD
TOTAL QUARTZ 5W-40, 10W-40 SL/SF
MOBIL SUPER М 15W-40 SJ/CF
ЛУКОЙЛ ЛЮКС 5W-40, 10W-40, 15W-40 SJ/CF-4
НОВОЙЛ-СИНТ 5W30 SG/CD
CONSOL 5W-40, 10W-40, 15W-40 SG/CD
BIZOL GREEN OIL 10W-40 SL/SF
ESSO ULTRA 10W-40 SJ/CD
ЛУКОЙЛ СУПЕР 5W-40, 10W-40, 15W-40, 10W-30 CF-4/SG
RAVENOL SUPER HD 15W-40 SJ/CF
ЛУКОЙЛ СУПЕР 5W-30, 5W-40, 10W-40, 15W-40 SG/CD
АНГРОЛ-СУПЕР 5W30, 5W-40, 10W-40 SG/CD
ЛЮКС 5W30, 5W-40,10W-30, 10W-40, 15W-40, 20W-40 SG/CD
ESSO UNIFLO 10W-40, 15W-40 SJ/CD

Расход топлива

  • расход топлива в городских условиях составляет 9.4 л на 100 км.
  • По ровной дороге на крейсерской скорости он будет составлять уже 6.9 литров на 100 км пути.
  • В смешанном режиме расход будет составлять от 8 до 9 литров на 100 км. Такие цифры не позволяют назвать этот мотор экономичным, однако в данном случае многое зависит как раз от самого водителя.
  • Ещё один параметр, который зависит от водителя, это расход масла на 100 км. Для среднестатистического водителя автомобиля с данным мотором он составляет 700 гр на 100 км. Это, конечно, не мало, но при аккуратной езде можно уменьшить этот расход вплоть до 450-500 гр./100 км.
  • Вес двигателя 2103 в полностью собранном состоянии составляет 121 кг.

ОБЗОР МОДЕЛИ ВАЗ-21074 ИНЖЕКТОР

Начало серийного выпуска автомобилей ВАЗ-21074 датировано 1982 годом, когда с конвейера Волжского автозавода сошли первые экземпляры этой модели. На тот момент машина была оборудована карбюраторной системой питания: инжектор на ВАЗ-21074 появился лишь в 2006 году. Преимущества инжекторного способа подачи топлива уже ни для кого не являются откровением, и после того, как эта система была реализована на ВАЗ-21074:

  • двигатель начал лучше заводиться в условиях отрицательных температур, не требуя длительного прогрева;
  • на холостых оборотах мотор стал работать более плавно и тихо;
  • уменьшился расход топлива.


Инжекторная версия ВАЗ-21074 пришла на смену карбюраторной в 2006 году

К недостаткам ВАЗ-21074 следует отнести:

  • низкое расположение катализатора выхлопной трубы, что увеличивает риск повреждения этой недешёвой детали;
  • труднодоступность некторых деталей и датчиков, которая явилась следствием того, что кузов старого типа не был рассчитан на инжекторную систему — в карбюраторной версии места под капотом гораздо больше;
  • низкий уровень шумоизоляции, что снижает степень комфортабельности автомобиля.

Наличие компьютерного блока управления позволяет своевременно реагировать на возникновение неисправностей, т. к. сигнал о поломке сразу подаётся на панель приборов. Используемая в ВАЗ-21074 схема управления работой двигателя и его систем позволяет контролировать состав топливной смеси, включать и выключать топливный насос с помощью электроники, осуществлять непрерывный контроль всех узлов и механизмов.


Схема управления ВАЗ-21074 позволяет своевременно реагировать на неисправности систем и механизмов

В состав схемы управления входят:

  1. Колодка диагностики мотора;
  2. Тахометр;
  3. Лампа контроля неисправностей системы управления;
  4. Датчик дроссельной заслонки;
  5. Дроссельная заслонка;
  6. Вентилятор радиатора охлаждения;
  7. Реле вентилятора;
  8. Блок управления;
  9. Катушка зажигания;
  10. Датчик скорости;
  11. Сеча зажигания;
  12. Датчик температуры;
  13. Датчик коленвала;
  14. Реле бензонасоса;
  15. Топливный бак;
  16. Бензонасос;
  17. Клапан перепускной;
  18. Клапан предохранительный;
  19. Клапан гравитацинный;
  20. Топливный фильтр;
  21. Клапан продувки адсорбера;
  22. Труба приёмная;
  23. Кислородный датчик;
  24. Аккумулятор;
  25. Замок зажигания;
  26. Главное реле;
  27. Форсунка;
  28. Регулятор давления топлива;
  29. Регулятор холостого хода;
  30. Воздушный фильтр;
  31. Датчик расхода воздуха.

Табличку с идентификационными данными автомобиля ВАЗ-21074 можно найти на нижней полке коробки воздухоприёмника, которая расположена под капотом у лобового стекла, ближе к пассажирскому сидению. Рядом с табличкой (1) выбит VIN (2) — идентификационный номер машины.


Табличку с идентификационными данными автомобиля ВАЗ-21074 можно найти на нижней полке коробки воздухоприёмника

Паспортные данные на табличке представляют собой:

  1. Номер для запчастей;
  2. Завод-изготовитель;
  3. Указание соответствия и номер одобрения типа ТС;
  4. Идентификационный номер;
  5. Модель силового агрегата;
  6. Максимально допустимое усилие на переднюю ось;
  7. Предельно допустимая нагрузка на заднюю ось;
  8. Версия исполнения и комплектация;
  9. Максимальный разрешённый вес транспортного средства;
  10. Максимальный разрешённый вес с прицепом.

Буквенно-цифровые символы на номере VIN означают:

  • первые три цифры — код завода-производителя (в соответствии с международными стандартами);
  • следующие 6 цифр — модель ВАЗ;
  • латинская буква (или цифра) — год выпуска модели;
  • последние 7 цифр — номер кузова.

Номер VIN можно увидеть также в багажнике на соединителе арки левого заднего колеса.


Номер VIN можно увидеть также в багажнике на соединителе арки левого заднего колеса

Где находится номер двигателя

Каждая модель транспортного средства, выпущенная на заводе, оснащается мотором с личным номером. Так, номер двигателя на «семёрке» — это его идентификационный номер, по которому можно установить принадлежность украденного автомобиля и его историю.

Номер двигателя выбивается на блоке цилиндров с левой стороны, сразу же под трамблёром. К тому же номер дублируется и в сводной таблице, которая крепится снизу от корпуса воздухопритока. На металлической пластинке выбиваются такие данные об авто, как модель, номер кузова, модель и номер двигательного агрегата, комплектация и т. п.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
