Выбор сцепления для УАЗ Патриот (409 двигатель)

Изначально автомобиль УАЗ Патриот комплектуется заводским сцеплением, качество которого оставляет желать лучшего. Со слов владельцев замену сцепления на этом автомобиле приходится делать чуть ли не через год активной эксплуатации. Особенно это касается автомобилей 2010 года выпуска, которые оснащались сцеплением низкого качества. Завод таким способом пытался уменьшить итоговую стоимость автомобиля, одновременно с этим возложив обязанности по скорой замене этого узла на плечи автовладельцев.

Хотя, стоит отметить, что до 2010 года были попытки дать ход хорошему сцеплению для УАЗ Патриот фирмы Luk, которое спокойно ездило 80–100 тыс. км, что является отличным результатом для полноценного внедорожника. Поэтому, если на вашем автомобиле уже проявляются признаки скорой кончины сцепления, не стоит покупать самый дешевый вариант, поскольку и менять его придется чаще. К тому же, процедура замены этого узла на любом автомобиле — одна из самых трудоемких операций.

Виды сцепления

Сцепления УАЗ Патриот на бензиновые моторы слабее. А с наиболее сильными крутящими моментами дизельные — они сильнее. Вот почему сцепление остается слабым местом на УАЗ Патриот и требует усиления. И в том и в том варианте двигателя замена сцепления желательно производить не дожидаясь скрипа и посторонних звуков.

SACHC

Германский диск сцепления. Цена высока, но прослужит дольше. Хватит на 100 000 км. Отличие — что прижимное усиление корзины больше. Педаль сцепления не проваливается и нет посторонних звуков.

LUK

Для бензиновых и дизельных УАЗ Патриот, которые эксплуатируются по городу подходит сцепление LUK. Оно дешевле предыдущего, но тоже долговечно. Хорошее качество, присутствует демпфер. Нет вибраций и посторонних шумов.

Регулировка сцепления.

Одна из проблем возникающая при работе сцепления начинается с неправильной регулировки. Рассмотрим подробнее, как производиться эта процедура.

Для чего нужна регулировка

При правильной настройке узла, он сможет прослужить до 80-100 тысяч километров пробега. Для этого необходима периодическая профилактика, которая заключается в регулировке педали. Процедура позволяет избавиться от шума, рывков при выжатой педали, а также немного увеличить свободный ход.

Наиболее популярный способ регулировки – настройка свободного хода. В нормальном состоянии он должен быть равен 8-30 мм. Кроме этого есть несколько дополнительных признаков, по которым можно понять о необходимости регулировки:

  • наличие вибрации;
  • пробуксовка на высоких оборотах;
  • ведет сцепление.

Порядок регулировки.

  1. Замер хода педали. Он должен быть 15±2 см.
  2. Настраиваем длину толкателя на главном цилиндре. Для этого отворачиваем контргайку и вращаем регулировочную гайку по штоку ключом на 10.
  3. После выставления необходимой длины необходимо затянуть контргайку.

Комплект «Тая» на внедорожник

Для популярнейшего отечественного УАЗ Патриот активно специалистами в этом деле рекомендуется также использовать сцепление производство «Тая», занимающее в настоящее время 1-место среди остальных подобных механизмов. Производством обозначенного устройства занимается известная отечественная компания, которая давным-давно завоевала популярность и доверие со стороны потребителей своей продукции. Такой механизм, как «Тая» подходит, если установлен дизель Ивеко или 409 двигатель на бензине. Просто необходимо покупать соответствующую модификацию сцепления под тот или иной мотор.

«Тая» обладает такими преимуществами:

  • Кожух оснащен специализированными вентиляционными отверстиями, которые при работе устройства, помогают понизить температуру.
  • Кожух кроме всего прочего имеет специальные ограничители подъема так называемой нажимной пружины, что позволяет сохранить рабочую поверхность диска и соответственно маховика.
  • За счет модернизации возможно избавление от неприятных шумов, издающихся в раздатке шестерней.

В предлагаемом покупателям комплекте присутствуют основные 3-и детали:

  • Выжимной подшипник сцепления.
  • Специальная корзина.
  • Диск сцепления.

Как раз эти основные элементы в сцеплении подвергаются наиболее активному износу, и потребуется обязательная замена, если хоть одна из них по какой-либо причине выйдет из строя, даже если это будет просто выжимной подшипник сцепления.

Стоимость комплекта российского производства составляет порядка 8,5 тыс. росс. рублей. И это для сцепления вполне приемлемая стоимость. Также опытным путем замечено, что после установки своими руками или при помощи профессионалов своего дела, «Тая» на бензиновый или же дизельный UAZ Patriot происходит значительное улучшение выжима педали, водитель сразу хорошо чувствует рабочий ход соответствующей педали.

Выбор

Когда мне нужно подобрать сцепление для какой-либо мощной машины «на пятерку», то мой алгоритм выбора следующий. Если это азиатский или японский автомобиль – производитель Exedy (дочка Aisin), америкос – Clutch Masters или Tilton, европеец – Sachs или Luk. Как правило, сцепления данных фирм сделаны с запасом, по перевариванию крутящего момента. Сцепление змз я выбрал «Саксовское», артикул 3000951401. Технических характеристик данного сцепления в русском интернете почти не найти, поэтому мне проще было написать производителю. Ответ был достаточно краткий: передаваемый момент 270-280 Hm, с коэффициентом запаса 1,3-1,4. Что показала практика, сцепление держит без «проскальзывания» мощность двигателя 180-190 лошадок. Этого вполне хватает для среднего тюнинга двигателя. Данный комплект сцепления рекомендую брать оригинальное, сделанное в Словении. Но только не в «русских коробочках», чтобы на них не было написано. В интернете и на форумах часто спорят про пластиковые выжимные подшипники. Мое мнение следующее: производитель, производителю рознь. И если на сцеплениях Valeo, мне неоднократно встречался расправленный выжимной, то на сцепление Sachs ни разу. Из русских производителей могу отметить сцепление ТАЯ. Очень неплохая работа. Минус: ценообразование вплотную приближается к брендам хай-класса.

Причины износа сцепления

Откуда посторонние звуки

Один лепесточек отвалился, упал в корзину, стал попадать под диск сцепления, прокрутится диск сцепления, он выпадет, опять все включается, попадает под выжимной и опять не включается. Корзина 409 двигатель, диск сцепления 409, год отъездил: лес, горы. В принципе отработала нормально.

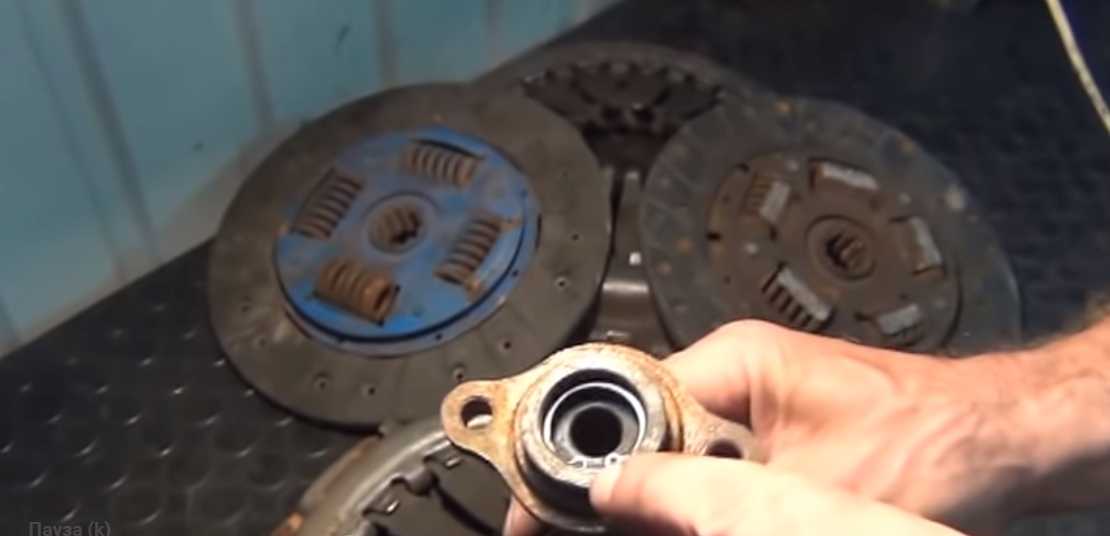

  1. Заводской диск сцепление УАЗ Патриот 409. При более близком рассмотрении этого диска сцепления мы видим что пружина уже никуда не годная, она сплющилась и стала короче. Сама пружина не каленая, она выработала бортики и вывалилась во внутрь корзины. Тем самым она попортила и корзину и выжимной, и вилку… Из-за этого скорость перестает включаться.
  2. Покупаю новый диск с большими бортиками, чтобы пружина не выскочила, но ее давило, давило, давление было сильное и пружины начали выработку делать, они начали просаживаться и уже металл начали выжирать. В итоге –кантик отломался кусочек и упал во внутрь корзины, так же наделал, мешал выжимному подшипнику, мешал диску и снова все пришло в негодность.

И в первом и во втором случае диск сцепления уаз никуда не годный.

Подходящие варианты для УАЗ

Помимо оригинальной муфты LuK могут использоваться наборы от производителей:

  • Sachs;
  • Starco;
  • ТАЯ.

Комплект LuK

Оригинальный узел, устанавливаемый на заводе, поставляется в запасные части в виде комплекта с артикулом 31638-1601006. В набор входит корзина и диск диаметром 240 мм, а также выжимной подшипник производства УАЗ.

В конструкции муфты предусмотрен демпфер, снижающий уровень вибраций при вращении диска. Трансмиссия работает без посторонних шумов. Используемая диафрагменная пружина обеспечивает повышенное усилие прижатия фрикционных накладок. При нажатии на педаль чувствуется момент начала схватывания, что позволяет трогаться на скользком покрытии без пробуксовки ведущих колес.

Сцепление от компании Sachs

Муфта сцепления Sachs, применяемая на «Патриот», разработана для легковых автомобилей BMW 635 и 735, силовые агрегаты которых имеют увеличенный крутящий момент (по сравнению с ЗМЗ-409).

Набор поставляется под каталожным номером 3000 951 401 (без подшипниковой опоры) для легковых автомобилей и малотоннажных грузовиков завода «ГАЗ» с мотором ЗМЗ-406. Стоимость комплекта Sachs от «ГАЗели» начинается от 4,5 тыс. руб.

Существует набор Sachs под номером 3000 458 001 с выжимным подшипником, который не подходит к автомобилю УАЗ «Патриот». Владельцы отмечают необходимость сверления дополнительного отверстия в корзине (расположено на 4 мм в сторону от штатного канала).

Механизмы Starco

Изделия от турецкого производителя Starco обладают повышенной жесткостью пружины. Для городской эксплуатации подходит мало, поскольку нажатие на педаль требует дополнительного усилия.

Производитель также предлагает отдельные диски, которые могут устанавливаться в корзины импортного производства. Устанавливать элементы в конструкцию ЗМЗ не рекомендуется, поскольку возможна пробуксовка фрикционных накладок при замыкании муфты. Владельцы машин отмечают жесткое схватывание сцепления, из-за конструктивных особенностей повышается шумность работы трансмиссии.

Комплект ТАЯ

Усиленный узел от российского изготовителя «ТАЯ» предназначен для бензиновых моторов ЗМЗ и дизелей Iveco, которые ограниченно использовались на УАЗ «Патриот».

Используемые пружины обеспечивают мягкий ход педали, водитель чувствует момент смыкания фрикционных накладок. Элементы отличаются повышенным ресурсом, при шоссейной эксплуатации с периодическими выездами на бездорожье комплект выдерживает до 120 тыс. км пробега.

В набор «ТАЯ» входят диск, корзина и выжимной подшипник серии 74606, выдерживающий повышенные нагрузки. Вращающиеся элементы имеют каналы для подачи воздуха, охлаждающего накладки и удаляющего продукты износа.

Предусмотрены металлические ограничители хода диафрагменной пружины, которая не соприкасается с поверхностью диска или маховика силового агрегата. Цена набора, поставляемого под артикулом 3160-1600010, стартует от 6,3 тыс. руб.

СОСТАВ КОМПЛЕКТА В СБОРЕ САКС 3000 951 401 ПО КАТАЛОЖНЫМ НОМЕРАМ

Сцепление на ГАЗель с бензиновым двигателем ЗМЗ:

  • Корзины сцепления 3082000005 (3082001150);
  • Диск ведомый 1878005402 (1878005153);
  • Выжимной подшипник 3151000018.

Чем отличается сцепление ГАЗель с мотором ЗМЗ от других?

401-й комплект имеет одинаковую корзину и диск с 3000950069, только корзину с 3000950503, а с комплектом 3400700645 не совпадает ни один элемент.

Какое сцепление лучше ставить на бензиновую ГАЗель с двигателем ЗМЗ?

Можем уверенно сказать, что лучше купить и поставить оригинальное сцепление, которое применяется при сборке автомобиля на конвейере в Нижнем Новгороде. Это сцепление Сакс.

Где выгоднее купить сцепление Sachs на ГАЗель Соболь с ЗМЗ?

В официальной дилерской сети ГАЗ или у дистрибьюторов ZF, что гарантирует оригинальность запчасти, т.е. это будет не подделка, а настоящий Sachs. Кроме того, в ООО «ГАС Кватро» Вы получите выгодные оптовые цены даже при первой покупке!

Источник

Комплект Luk на UAZ Patriot

Производит сцепление Luk фирма «Сакс». Такие комплекты устанавливаются на UAZ Patriot с 2010-года. О таком сцеплении практически все отзываются в положительном ключе. Механизм крайне долговечный, прекрасно функционирует, как в условиях бездорожья, так и на асфальтовом покрытии.

Назовем преимущества:

  • Отсутствуют шумы в раздатке от работы шестерней.
  • Оказывается повышенное давление на диск.

Такое сцепление можно ставить и на дизель и на бензиновый 409 двигатель. Устройство сцепления идеально подходит для UAZ Patriot. Ресурс эксплуатации Luk при умеренной нагрузке составляет приблизительно 50 тыс. км.

Механизм данной марки – это приемлемая альтернатива для тех водителей, которые часто эксплуатируют свой УАЗ на бездорожье. Стоимость тоже привлекательная – всего 5 тыс. росс. рублей. После замены штатного сцепления на Luk, выжим педали становится очень мягким, а всякого рода дефекты в виде дребезжащих звуков в районе раздатки, появляются иногда после 2-3 тыс. км пробега.

Механизмы сцепления от Starco

Производитель Starco выпускает автомобильные механизмы для трансмиссии по международному проекту, который разработан 5 компаниями из различных государств. Starco охватывает несколько сегментов рынка и имеет неплохой вариант для отечественного внедорожника – SPK 24203/6SP. Этот комплект устройства по своим особенностям очень схож со штатным сцеплением LUK, которым оборудовались Патриоты старого образца. Благодаря доступной цене механизм является хорошей заменой для изношенного оборудования внедорожников.

Еще один достойный экземпляр фирмы Starco – устройство SPK 24102/2D. Механизмы этой серии носят название Ceramic, так как в качестве основного материала при производстве применяется металлическая керамика. Эти устройства превзошли все ожидания при тест-драйве по бездорожью и ровной поверхности. Металлокерамике не страшны повышенные температуры и нагрузки. Механизм не замасливается, он рассчитан на долгий эксплуатационный срок при самых жестких условиях. Именно по этой причине такие устройства применяются на внедорожниках в спортивных состязаниях на дальние дистанции.

Топовая модель Starco SPK Kevlar для спортивных авто

На УАЗ можно поставить и топовую серию Starco под названием SPK Kevlar. Этот продукт производится в США под брендом Tribco Inc. Как следует из названия, крутящиеся диски сделаны из кевларового материала, который обычно используется при создании бронежилетов.

Благодаря высокой прочности сцепление способно прослужить до 5 раз дольше штатного механизма. Запчасти, к которым подсоединяется SPK Kevlar, изнашиваются гораздо меньше. Это обусловливается повышенными ресурсными показателями механизма. Конструкция сделана таким образом, что абразивный износ в точках спряжения маховика, накладки и крутящего диска имеет крайне низкое значение. С прочностью, теплоустойчивостью и скоростью оборотов диска не могут сравниться даже металлокерамические устройства.

Регулировка датчика сцепления УАЗ Патриот (ошибка 0704)

Утомила ошибка 07074 на БК, на выходных проморгал из-за неё пропуски зажигания, на здоровом движке это говорит о хреновом топливе. В данном случае подтверждено тем, что у хонды из состава колонны после этой же заправки загорелся чек.

Оказалось все очень просто.

Как понял, что датчик жив. Потянул носком ноги педаль сцепления вверх, флаг встал в 0.

Как смотреть флаг? У кого стоит БК Multitronics C580 фото-инструкция ниже. У кого БК нет, думаю можно мультметром прозвонить контакты на датчике.

Итак, жмем кнопку Сервис, видим:

Заходим в Ошибки/Диагностика, видим:

Заходим в ЭБУ, видим:

Заходим в Доп.Параметры, далее стрелкой вниз щелкаем до отображения флага датчика сцепления (по пути видим много интересного):

Флаг стоит в 1, значит сцепление типа выжато, хотя это не так. Тяну педаль носком ноги вверх, вижу:

Могло и не сработать, зависит от того на сколько криво установлен датчик.

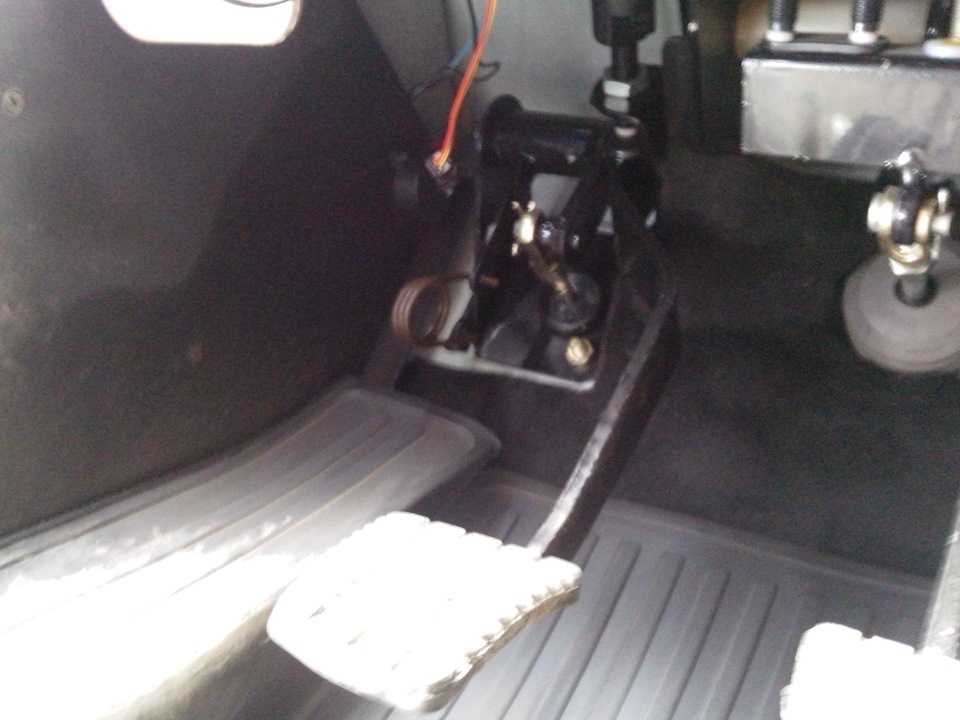

Итак, лезу под панель, вижу следующее:

Датчик на гайках над педалью сцепления — он и есть. Ключом на 19 ослабляю верхнюю гайку, пальцами подтягиваю нижнюю, т.е. двигаю датчик ближе к педали ( именно так, несмотря на то, что мозг говорит — «делай наоборот») и затягиваю ключом верхнюю. Т.к. к нижней ключом не подлезешь.

Смотрим на флаг на БК, если надо еще раз подкручиваем, затягиваем. Я настроил так, что флаг встает в 1 в самом конце свободного хода педали.
Результат — ошибки нет, при переключениях двиг не ревет, похоже как при выжимании сцепления и сбросе газа стала включаться отсечка.

10 минут без перекуров, на свежем воздухе.

Причины износа сцепления

  • Автомобиль едет рывками
  • Посторонние звуки, щелчки при включении передачи
  • сцепление не включается

Откуда посторонние звуки

Один лепесточек отвалился, упал в корзину, стал попадать под диск сцепления, прокрутится диск сцепления, он выпадет, опять все включается, попадает под выжимной и опять не включается. Корзина  409 двигатель, диск сцепления 409, год отъездил: лес, горы. В принципе отработала нормально.

  1. Заводской диск сцепление УАЗ Патриот 409. При более близком рассмотрении этого диска сцепления мы видим что пружина уже никуда не годная, она сплющилась и стала короче. Сама пружина не каленая, она выработала бортики и вывалилась во внутрь корзины. Тем самым она попортила и корзину и выжимной, и вилку… Из-за этого скорость перестает включаться.
  2. Покупаю новый диск  с большими бортиками, чтобы пружина не выскочила, но ее давило, давило, давление было сильное и пружины начали выработку делать, они начали просаживаться и уже металл начали выжирать. В итоге –кантик отломался кусочек и упал во внутрь корзины, так же наделал, мешал выжимному подшипнику, мешал диску и снова все пришло в негодность.

И в первом и во втором случае диск сцепления уаз никуда не годный.

Как производить замена сцепления УАЗ Патриот

Разборка

  • снимаем кардан,
  • провода подходящие к коробке их отсоединяем,
  • передний кардан откручиваем
  • рабочий цилиндр сцепления.

Несколько болтов, которые держат коробку к двигателю. Маленькой отверткой, подковырять,

Корзину, диск сцепления устанавливается с направляющей, которая вставляется в подшипник моховика. Установили, прикрутили. Коробку ставим обратно. Может потребоваться помощь еще одного человека.

Цилиндр сцепления

В цилиндре сцепления есть пружина, которая отбрасывает шток. Эта пружина должна подавливать шток к вилке переключения. Саморегулирующая. Но есть минусы! Начинаю ставить, сразу не садится — одной рукой задавить другой рукой гайку, болт наживлять. И резьба увалилась. Разбираю его: снимаю стопорное кольцо, вытаскиваю поршень, убираю пружину и выбрасываю ее. Гидравлика и так поддавит поршень туда куда надо.

Модернизация

Стоит стопорное кольцо внутри, поршень, за поршнем пружина, снимаем стопорное кольцо, вытаскиваем поршень, убираем пружину, обратно поршень на место, стопорное оставим.

Рабочий цилиндр на УАЗ Патриот стоит с правой стороны по ходу движения, т.е. вот так фото:

Почему лейбл перевернут непонятно. Предполагалось что он будет наоборот слева по ходу движения. Есть 469 уаз на котором так и стоит

Рабочий цилиндр сцепления

рабочего цилиндра сцепления.

Обыкновенные болты, проделал их изнутри, и закантрагаил их гайками и получись шпильки. Одеваю цилиндр, закручиваю и все.

Есть небольшая прорезь под отвертку, для того, чтобы можно было придержать при откручивании.

Достаточно удлинить на 5 мм шток, чтобы компенсировать разрыв.

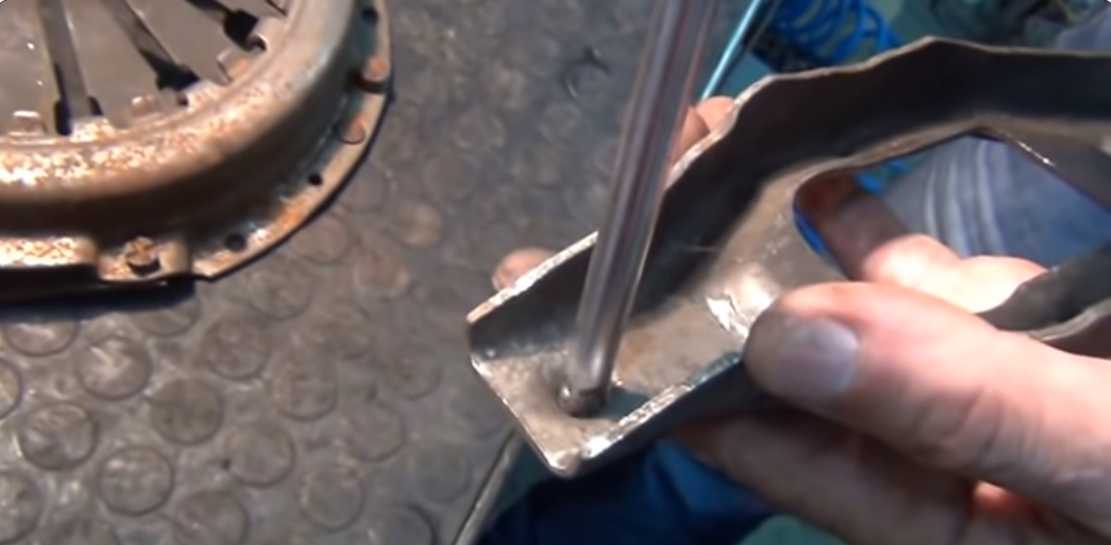

Вилка. Как устроена и как до работать

Бывает нажимаешь сцепление, оно то туже нажимается, то проваливается. Присутствует щелканье. У вилки есть небольшой пазик — вмятина,

Просверлил дырочку, вставил шток. Шток от авто ваз 2101.

УАЗ Патриот 409 двигатель с сцеплением постоянно совершенствуется и уже ставят не на все модели. Он ставился на машину с дизельным двигателям ЗМЗ 514 и на Ивеко F1A. Сопровождается частыми поломками: перегревы, течи, клины, большой расход масла, слабая электрика и большим расходом дизеля и бензина. И сцепление как написано выше. Но на новые модели 2019 года устанавливают обновленные двигатели ЗМЗ ПРО 150 л.с. и ЗМЗ ПРО АКП6, подходящие под автоматическую коробку передач с улучшенным сцеплением.

Описание сцепления LUK

Ассортимент выпускаемой продукции под торговой маркой LUK , очень большой, и не ограничивается лишь элементами системы сцепления. Однако, что касается именно сегмента сцепления Люк, то выпускаемая компанией продукция делится на следующие категории:

  • комплекты сцепления LUK в сборе (RepSet);
  • системы привода сцепления, а также центральные выжимные подшипники (CSC);
  • корзина сцепления LUK с центральным выжимным подшипником (RepSet Pro);
  • двухмассовые маховики механизма сцепления (ZMS/DMF);
  • системы сцепления, имеющие компактный интегрированный двухмассовый маховик (DFC);
  • системы самоподводящегося сцепления (SAC — система компенсация износа системы);
  • различные крепежные и вспомогательные инструменты и материалы.

Кроме того, под торговой маркой LUK выпускаются профессиональные наборы для выполнения ремонта систем сцепления той же торговой марки в сервисных центрах или на СТО. Эти решения будут полезны для работников упомянутых организаций. В частности, в продаже вы можете найти наборы для ремонта следующих элементов:

  • редукторов, в том числе, использующихся в системах сцепления;
  • сухих двойных сцеплений, например, таких систем как 7-ступенчатая коробка передач марок Audi, Seat, Skoda и Volkswagen и 6-скоростная трансмиссия Renault и Ford;
  • всех видов муфт;
  • профессиональные наборы для полной замены сцепления на автомобиле.

Уникальной разработкой компании LUK является двухмассовый маховик. Его использование дает следующие преимущества:

  • снижение вибрации и шума в приводе сцепления во время эксплуатации и езды;
  • повышается комфорт вождения за счет уменьшения необходимого усилия на педаль сцепления;
  • позволяет снизить расход топлива и выброс углекислого газа в атмосферу;
  • снижение износа всех элементов сцепления.

Использование сцепления LUK на автомобиле обеспечивает не только комфортные условия для управления автомобилем, но и большой пробег без необходимости ремонта и профилактики этой системы. Единственным слабым узлом, судя по отзывам автомобилистов в данном случае является выжимной подшипник. Поэтому иногда, особенно на отечественных машинах, его заменяют на более простой, поскольку оригинальный может выйти из строя раньше положенного срока. Что касается замены сцепления, то рекомендуется все элементы менять одновременно, поскольку в процессе их эксплуатации они изнашиваются приблизительно одинаково, так что при выходе из строя одной запчасти лучше поменять весь узел целиком.

от Ивана Иванова «Обзор Sachs»

В этом видео автолюбитель делает обзор продукции Sachs.

Автомобилисты знают, что при выборе сцепления стоит отдавать предпочтение изделиям надежных производителей корзин и дисков сцепления, выжимных подшипников и сцеплений в сборе для легковых и грузовых автомобилей. Именно такие? комплектующие ведущие мировые компании включают в оригинальную сборку автомобилей.

При выборе сцепления для? автомобиля стоит отдавать предпочтение изделиям? известных производителей.

Чтобы избежать покупки контрафакта вместо оригинальной продукции, при выборе сцепления стоит обратить особое внимание на некоторые нюансы. Сцепление, соответствующее международным стандартам, обеспечивает мягкое и комфортное управление автомобилем. Оно? будет работать без сбоев, потому что оно было произведено с использованием инновационных технологий и на всех этапах производства подвергалось строжайшему тестированию

Оно? будет работать без сбоев, потому что оно было произведено с использованием инновационных технологий и на всех этапах производства подвергалось строжайшему тестированию

Сцепление, соответствующее международным стандартам, обеспечивает мягкое и комфортное управление автомобилем. Оно? будет работать без сбоев, потому что оно было произведено с использованием инновационных технологий и на всех этапах производства подвергалось строжайшему тестированию.

Контрафактное сцепление, изготовленное из низкокачественных материалов с нарушением технологии, будет обладать ?неудовлетворительными ?эксплуатационными характеристиками. ?При часто повторяющемся резком разгоне автомобиля срок? службы поддельного сцепления? будет минимальным. При низких оборотах двигателя контрафактное сцепление также ?будет быстро выходить из строя. ?

Диски оригинального? сцепления отличаются ?отличными шумопоглотительными и фрикционными свойствами. Еще одна особенность – продолжительный срок эксплуатации.

Визуально отличить контрафакт от оригинала бывает непросто

Следует обратить внимание на упаковку, размер шрифта надписей на корзине, а также? способ нанесения фирменного знака, наличие окраски демпферных пружин. Покупателю помогут простые правила:

  1. Различия в нанесении фирменных знаков – верный признак контрафактной продукции. Производители поддельных сцеплений часто экономят на качестве логотипов.
  2. Оригинальные сцепления продаются только? в фирменной упаковке производителя, в то время как? контрафат может продаваться вообще без коробки.
  3. Часто у контрафактных сцеплений,? в отличие от оригинальной продукции, демпферные пружины не окрашены.
  4. Если автозапчасть оригинальная, то? надписи и номера на сцеплении будут нанесены крупным шрифтом.? Мелкий шрифт – признак подделки.
  5. ?На оригинальные сцепления продавец обязан выдать Вам? гарантию производителя.

В контрафактных дисках сцепления часто используются материалы низкого? качества. Они не в состоянии ?передать мощность двигателя полностью. Разгон автомобиля в этом случае будет значительно затруднен.

Ремонт сцепления, которое вышло из строя, – трудоемкий и дорогостоящий процесс. Необходимо? снимать коробку передач, покупать дополнительные запчасти.

Контрафактные? диски сцепления быстро разрушаются. Опасно то, что фрагмент диска может застрять между маховиком и нажимным диском. Это проводит к возникновению? проблем с остановкой автомобиля, ?создаст угрозу для жизни и здоровья водителей, пассажиров и пешеходов. Необходимо помнить о том, что контрафактное ?сцепление может привести к возгоранию автомобиля.

Хотите, чтобы ваш автомобиль был долгожителем? Тогда при покупке запасных частей и сцепления в том числе, нужно быть аккуратным. Подделки заполонили большую часть авторынка и уже не в новинку, что даже для китайского автомобиля можно приобрести китайскую подделку вместо оригинальной запчасти.

Наша рекомендация: приобретайте запасные части у официальных дилеров.

Но что делать, если дилера нет в вашем городе или цены у него просто заоблачные? Можно попробовать найти продавца на авторынке или через сеть Интернет. И в том и в другом случае, чтобы не купить поддельное сцепление на ваше авто, необходимо знать несколько мелочей, которые помогут определить уровень качества изделия.

Как производить замена сцепления УАЗ Патриот

Разборка

  • снимаем кардан,
  • провода подходящие к коробке их отсоединяем,
  • передний кардан откручиваем
  • рабочий цилиндр сцепления.

Несколько болтов, которые держат коробку к двигателю. Маленькой отверткой, подковырять, открутить и она повисла в воздухе. Опускаем ее ниже, если хватит троса. Разбираем сцепление корзину диска и меняем его.

Корзину, диск сцепления устанавливается с направляющей, которая вставляется в подшипник моховика. Установили, прикрутили. Коробку ставим обратно. Может потребоваться помощь еще одного человека.

Цилиндр сцепления

В цилиндре сцепления есть пружина, которая отбрасывает шток. Эта пружина должна подавливать шток к вилке переключения. Саморегулирующая. Но есть минусы! Начинаю ставить, сразу не садится — одной рукой задавить другой рукой гайку, болт наживлять. И резьба увалилась. Разбираю его: снимаю стопорное кольцо, вытаскиваю поршень, убираю пружину и выбрасываю ее. Гидравлика и так поддавит поршень туда куда надо.

Модернизация

Стоит стопорное кольцо внутри, поршень, за поршнем пружина, снимаем стопорное кольцо, вытаскиваем поршень, убираем пружину, обратно поршень на место, стопорное оставим.

Рабочий цилиндр на УАЗ Патриот стоит с правой стороны по ходу движения, т.е. вот так фото:

Почему лейбл перевернут непонятно. Предполагалось что он будет наоборот слева по ходу движения. Есть 469 уаз на котором так и стоит

Рабочий цилиндр сцепления

Установка рабочего цилиндра сцепления. Он стоит на некотором расстоянии от коробки, т.к. конструктор этой коробки. В силу мини, нарезали резьбу. Прикручиваем цилиндр болтиками по резьбе. Многочисленное постановка и снятие увалило эту резьбу.

Обыкновенные болты, проделал их изнутри, и закантрагаил их гайками и получись шпильки. Одеваю цилиндр, закручиваю и все.

Есть небольшая прорезь под отвертку, для того, чтобы можно было придержать при откручивании.

Достаточно удлинить на 5 мм шток, чтобы компенсировать разрыв.

Вилка. Как устроена и как до работать

Бывает нажимаешь сцепление, оно то туже нажимается, то проваливается. Присутствует щелканье. У вилки есть небольшой пазик — вмятина, она предназначена для штока. Шток рабочего цилиндра то выскачет, то соскользнет.

Просверлил дырочку, вставил шток. Шток от авто ваз 2101. Это обыкновенный шток с резьбой, на котором накручена гайка. Гайка круглая, ее можно двигать. В итоге шток проткнулся насквозь вилку и он не может ни выскочить ни сместиться. Он зафиксирован в вилке.

УАЗ Патриот 409 двигатель с сцеплением постоянно совершенствуется и уже ставят не на все модели. Он ставился на машину с дизельным двигателям ЗМЗ 514 и на Ивеко F1A. Сопровождается частыми поломками: перегревы, течи, клины, большой расход масла, слабая электрика и большим расходом дизеля и бензина. И сцепление как написано выше. Но на новые модели 2019 года устанавливают обновленные двигатели ЗМЗ ПРО 150 л.с. и ЗМЗ ПРО АКП6, подходящие под автоматическую коробку передач с улучшенным сцеплением.

Что по времени замены

Какого-то конкретного ресурса или износа у сцепления нет. Это все определяют материалы, из которых изготовлены детали, а также мощность двигателя. Но самое главное – это стиль вашего вождения. Для «неторопливых» водителей и 250 тысяч километров не предел, а вот любители пробуксовывать на месте сожгут сцепление всего за несколько дней.

Хоть мы и не способны измерить толщину диска сцепления, так как мы это делаем с тормозным диском (штангенциркулем), надежный способ есть. Обзаведитесь калиброметром

. С его помощью вы можете измерить толщину, не прибегая к непосредственному демонтажу сцепления. Операция осуществляется на подъемнике.

Запах гари от сцепления является одним из тревожных моментов, так как фрикционное покрытие ведомого диска подвергается высоким температурам, запекаясь и лишаясь характерных ему свойств. Сцепление пробуксовывает , если перегретый ведомый диск не имеет должного соединения с нажимным диском и маховиком. Такие признаки говорят нам о том, что посещения СТО уже не избежать. Хотя водители, желающие сэкономить и не тратиться на комплект сцепление, в будущем приобретают еще и маховик.

Еще одна причина для покупки нового комплекта сцепление – это износ ведомого диска вследствие стирания вязкого материала на накладках. Если же вы решили проигнорировать эту проблему, то будьте готовы к тому, что накладки начнут распадаться при перегрузке.

Выбираем сцепление: что лучше выбрать для УАЗ Патриот ?

Корзина сцепления Luk

Существует мнение, что УАЗ Патриот 2011-2014 года выпуска укомплектован не самым лучшим сцеплением. Многие владельцы отечественного внедорожника жалуются, что штатное устройство изнашивается в рекордно быстрые сроки (1-1,5 тыс. км). А все потому, что начиная с 2010 года на Патриот начали устанавливать механизм от ЗМЗ не очень хорошего качества. С 2008 до 2011 года на внедорожник ставили сцепление LUK, которое честно отрабатывало 50-150 тыс. км пробега.

Сегодня многие озабочены таким положением дел, ведь внедорожник призван помогать в трудных ситуациях, а не ломаться в самый неподходящий момент. Поэтому после покупки нового УАЗ Патриот необходимо сразу задуматься, какое сцепление лучше приобрести. Ниже рассмотрены различные виды сцепления УАЗ Патриот, а также их преимущества и недостатки. Стоит отметить, что устройство, работающее на бензиновом двигателе, не сможет работать так же хорошо, как на дизельном моторе.

Из чего выбрать

Производитель VALEO

По ощущениям сцепление более мягкое и комфортное в эксплуатации, нежели то, что предлагают конкуренты. В надежности и долговечности также никому не уступает. Пользователи VALEO оставляют в основном лишь положительные отзывы. И уверяют, что одного приобретенного комплекта может хватить на довольно большой срок использования. Правда есть у такого комфорта и недостатки — это цена. VALEO стоит заметно дороже, чем конкуренты, но эти деньги они просят не зря.

Производитель LUK

Если говорить о компании специализирующейся лишь на сцеплении, то нельзя не упомянуть LUK . Диск сцепления оснащен усиленными пружинами. За счет этого и неизменно высокого немецкого качества комплект сцепления долгое время будет проявлять себя с хорошей стороны. Соотношение цена-качество берут свое. Ты платишь и получаешь именно то сцепление, на которое рассчитываешь. Такой выбор явно хорош для тех, кто привык к мягким стартам и аккуратной езде.

Производитель SACHS

При покупке SACHS все отмечают то, что оно не требует дополнительного обслуживания с первых дней использования. Сбалансированная передача крутящего момента обеспечивает комфортную езду. Также комплекты сцепления данной фирмы без проблем выдерживают дополнительные нагрузки. Пожалуй, единственным минусом данного комплекта это его стоимость.

Производитель KraftTech

Сцепления этой фирмы изготавливаются в Турции. Подкупает в KraftTech его цена и то, что мы получаем в итоге. Крафт хорошо зарекомендовали для штатного городского использования. Если вам часто приходиться стоять в пробках, то переживать не стоит, ведь маховик очень надежный. Правда, есть и недостаток, куда же без него. А именно, не вызывающий доверия выжимной подшипник. По отзывам владельцем его ресурс приблизительно составляет 40 тысяч километров. Сцепление хорошее, но много от него ожидать за его цену не стоит, но если ваш бюджет не очень велик, лучше выбрать Крафт, чем подделку.

Выбор сцепления для УАЗ Патриот (409 двигатель)

Изначально автомобиль УАЗ Патриот комплектуется заводским сцеплением, качество которого оставляет желать лучшего. Со слов владельцев замену сцепления на этом автомобиле приходится делать чуть ли не через год активной эксплуатации. Особенно это касается автомобилей 2010 года выпуска, которые оснащались сцеплением низкого качества. Завод таким способом пытался уменьшить итоговую стоимость автомобиля, одновременно с этим возложив обязанности по скорой замене этого узла на плечи автовладельцев.

Хотя, стоит отметить, что до 2010 года были попытки дать ход хорошему сцеплению для УАЗ Патриот фирмы Luk, которое спокойно ездило 80–100 тыс. км, что является отличным результатом для полноценного внедорожника. Поэтому, если на вашем автомобиле уже проявляются признаки скорой кончины сцепления, не стоит покупать самый дешевый вариант, поскольку и менять его придется чаще. К тому же, процедура замены этого узла на любом автомобиле — одна из самых трудоемких операций.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
