Замена патрубков lada 2110 (ваз 2110)

Особенности слива антифриза и замены трубы насоса на Приора

Труба охлаждающей жидкости на Приоре, соединена, через шланг, с термостатом. Он регулирует циркуляцию антифриза по малому или большому кругу, в зависимости от его температуры. При выявлении дефекта на самой трубе или в месте соединения с насосом и блоком, необходимо провести ее демонтаж. Процедура предусматривает предварительный слив антифриза.

Работы выполняются в следующем порядке:

  • Снимается защита двигателя;
  • Открывается крышка расширительного бачка;
  • Аккуратно выкручивается «барашек» слива, расположенный в нижней части блока;
  • Антифриз сливается в подготовленную емкость.

Сливное отверстие на Приоре

Слив выполняется на холодном двигателе. Для полного слива охлаждающей жидкости, необходимо провернуть вал мотора с помощью стартера.

Подводящая труба демонтируется после откручивания 2 болтов крепления на насосе охлаждения и снятия шланга термостата. Новая деталь и прокладка устанавливаются в обратной последовательности. После залива антифриза, необходимо провести пробный запуск двигателя и проверить отсутствие течи жидкости в местах соединения.

Порядок выполнения работ

Всякая раба должна иметь свою последовательность. Тогда она может быть выполнена качественно.

  • Отсоединяется от аккумуляторной батареи провод от » — «.
  • Сливается охлаждающая жидкость.

Совет: Перед тем как слить охлаждающую жидкость необходимо дать двигателю остыть, иначе высокая температура будет и сливаемой жидкости.

  • Снимаются облицовка, накладка рамы на ветровом стекле, обивка шумоизоляции.
  • Снимается вентилятор обогревателя.
  • От корпуса печки отсоединяется хомут вакуумного шланга.
  • При помощи отвертки снимаются три пружинные скобы, которые крепят передний корпус воздухосборника отопителя.
  • Отворачиваются винты крепления переднего корпуса.
  • Снимается передний корпус.
  • Ослабляется затяжка хомутов и отсоединяются шланги от штуцеров.

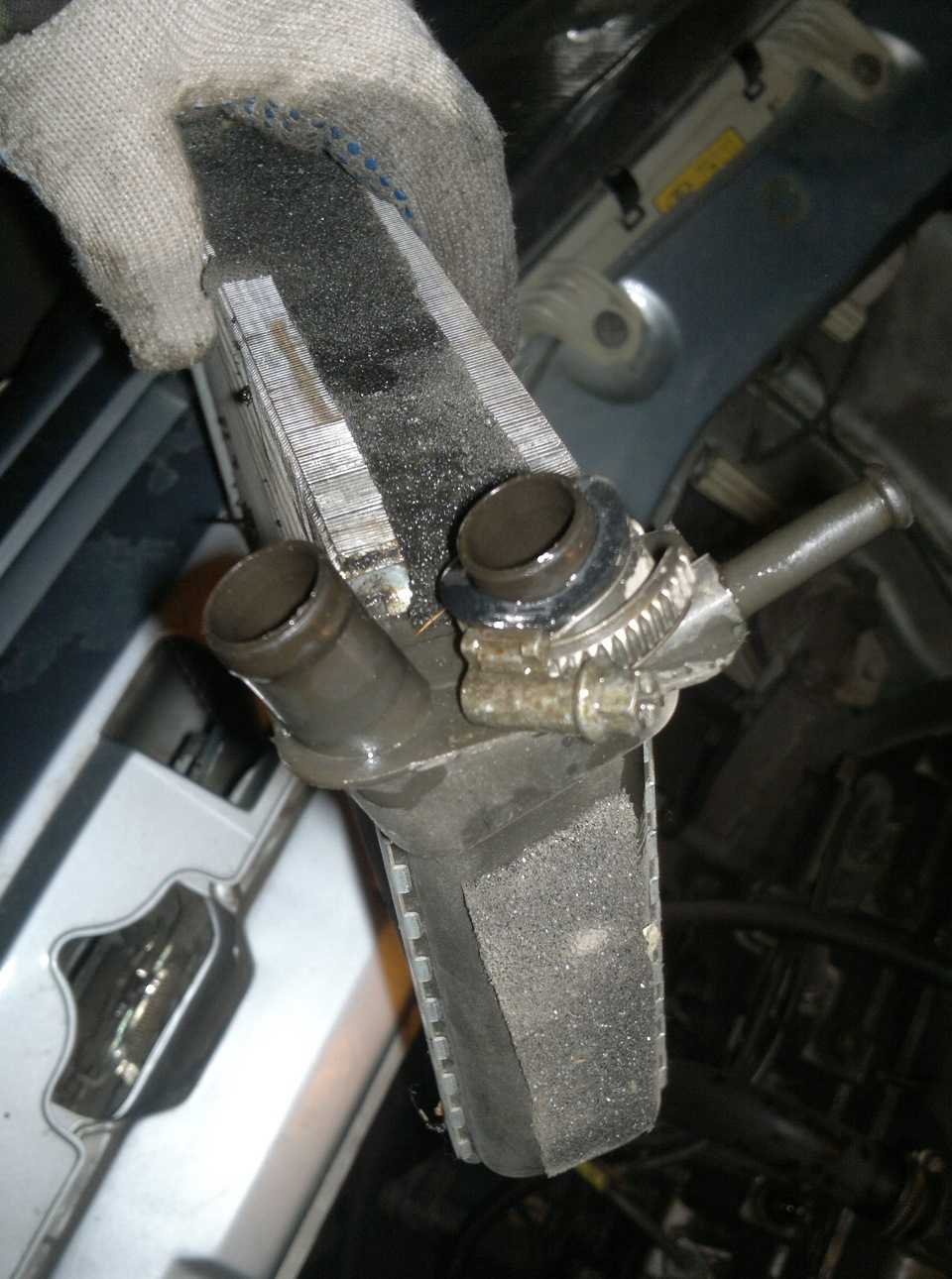

Установка новых патрубков

Когда выполняется на ВАЗ 2110 замена патрубков печки лучше заменить и хомуты, соединяющие все элементы. Итак:

  • Выполняется замена. Патрубки на печке ВАЗ 2110 для подачи охлаждающей жидкости и ее отвода от радиатора установлены новые.
  • Устанавливаются остальные детали и узлы в обратной последовательности.
  • Заливается охлаждающая жидкость в систему охлаждения и проверяется герметичность патрубков и всех соединений, при необходимости они подтягиваются.

Замена тройника или отводящего шланга радиатора отопителя ВАЗ 2110

Внимание: Бывают случаи, когда охлаждающая жидкость вытекает в месте соединения тройника с отопителем, расширительным бачком и насосом системы охлаждения двигателя. Иногда достаточно только затянуть шланги на патрубках новыми хомутами

Иногда достаточно только затянуть шланги на патрубках новыми хомутами.

Совет: Подтяжку хомутов нужно делать очень осторожно, чтобы не прорезать резину шланга, что может привести к замене шланга

Ремонт шланга без снятия с автомобиля

  • Отрезается поврежденный конец элемента.
  • Кусок такого же шланга насаживается на металлическую трубу длиной примерно 60 миллиметров, диаметром 20 миллиметров. Цена такого элемента невысокая, что позволяет экономить средства и время выполнения ремонта.
  • Для уменьшения натяжения шланга его длину следует увеличить на 8 миллиметров.
  • Если «Тосол» вытекает из стыка шланга и радиатора отопителя, тогда необходимо снять вакуумный усилитель.

Как выполняется замена патрубка печки ваз 2110 хорошо видно на представленном видео.

Замена шлангов тройника

Инструкция и порядок выполнения работ:

  • Ослабляется хомут, крепящий к патрубку тройника заправочный шланг.
  • Из расширительного бачка сливается охлаждающая жидкость.
  • Ослабляется хомут соединяющий шланг тройника и патрубка подводящей трубы насоса, шланг снимается с патрубка, из него сливаются остатки жидкости.
  • Отстегивается от расширительного бычка резиновый ремень его крепления.
  • Снимается разъем с датчика, контролирующего уровень жидкости для охлаждения в бачке.
  • Отсоединяется шланг отводящий от бачка пар.
  • Из ниши вынимается бачок и отводится в сторону, вместе со вторым шлангом отводящим пар.
  • Откручиваются саморезы, крепящие левую шумоизоляционную обивку моторного отсека.
  • Отворачивается верхний саморез, удерживающий центральную обивку.
  • Снимается в тормозном бачке разъем с датчика, который контролирует уровень жидкости в нем.
  • Отворачиваются гайки крепления к вакуумному усилителю главного тормозного цилиндра.
  • Цилиндр снимается со шпилек, вместе с тормозными трубками отводится вперед. При этом трубки изгибаются.
  • Снимается с патрубка вакуумного усилителя шланг, предварительно отогнув при этом верхний угол обивки.

Далее работы выполняются в салоне автомобиля:

  • Вакуумный усилитель, кронштейн и тормозную педаль в сборе сдвигаем в сторону и освобождаем доступ к патрубкам находящимся на радиаторе отопителя.
  • Для отсоединения нижнего шланга, сначала нужно снять верхний, подводящий шланг.
  • Ослабляется хомут и снимается с патрубка нижний шланг.

Установка новых элементов выполняется в обратной последовательности.

Совет: Для большей надежности соединения перед монтажом тройника на патрубки лучше установить дополнительные хомуты.

Вовремя проведенный осмотр, и при необходимости произведена замена патрубков печки ваз 2110, системы охлаждения автомобиля, своими руками — залог надежной работы двигателя машины.

Наиболее трудоемкой работой, связанной с системой отопления салона на автомобилях ВАЗ 2110-2112, является замена радиатора печки, ну или отопителя, называйте как хотите. Конечно, на машинах десятого семейства выполнять этот ремонт не так просто, и удовольствия от этого мало, но вполне под силу каждому. Главное — это терпение и, разумеется, наличие нужного инструмента.

Для чего нужна помпа в автомобиле

Если мы говорим о работе мотора автомобиля, то тут же затрагиваем тему его охлаждения. Действительно, без качественного охлаждения двигатель не сможет работать долгое время и обязательно «закипит». Благодаря циркуляции охлаждающей жидкости и становится возможной эксплуатация двигателя в любое время года при любых внешних условиях.

Силовой компонент на ВАЗ десятого семейства имеет довольно сложное строение. В рабочем цикле поршни сильно трутся между собой, что неизменно приводит к сильному нагреванию поверхностей. Предотвратить перегревание мотора можно единственным способом — постоянно поддерживать нужный температурный режим в зоне трения посредством циркуляции охлаждающей жидкости. Именно для этого в конструкции ВАЗ и предусмотрена система охлаждения.

Охлаждающая жидкость (тосол или антифриз) заливается водителем в бачок расширения машины. Из него жидкость передаётся по патрубкам в водяной насос, а оттуда уже поступает к радиатору и блоку цилиндров. Водяной насос (или помпа) призван перекачивать тосол по системе в период работы двигателя. То есть помпа запускается вместе с мотором и отключается после того, как водитель глушит машину. Без помпы вся система охлаждения может считаться бездейственной, так как только насос может создать быструю циркуляцию жидкости по всем частям системы.

Помпа призвана создавать в системе охлаждения необходимое давление для перемещения жидкости.

Замена патрубка печки Ваз 2110

В нашем климате автомобильная печка, это незаменимая вещь. Она может пригодится порой даже летом))) Отъездив без особых хлопот зиму, на днях обнаружил под машиной мокрое пятно. Можно даже сказать лужу. Всегда не приятно когда из машины течет.

По запаху было определено, что это тосол. Осмотрев пространство под капотом, ничего не обнаружил. Только мокрый поддон. Решил поехать в гараж, разбираться. Доехал без проблем, хотя по прибытии увидел, что в бачке существенно понизился уровень тосола. И опять же источник протечки не выдал себя.

Было решено погонять машину на холостых. До срабатывания вентилятора. Только после того, как создалось достаточное давление, я выявил, что течет подводящий патрубок к печки. Из под хомута. Пол дела сделано, проблема выявлена)))

ЗАМЕНА РАДИАТОРА ОХЛАЖДЕНИЯ

Хроническая болезнь всех радиаторов – течь тосола, которая происходит из-за разнообразных механических повреждений конструкции.

Течь может происходить в месте, скрытом от глаз, так что для того, чтобы в случае поломки окончательно выявить ее масштабы, необходимо выполнить демонтаж устройства.

Для этого вам потребуются такие инструменты как отвертка, ключ на 10 и плоскогубцы. В случае необходимости замены неисправного агрегата, вместе с новым устройством в автомагазине вам нужно будет приобрести:

  • Патрубки;
  • Крепежные хомуты для патрубков;
  • Крепежные резиновые подушки (как правило идут в комплекте с новым устройством);
  • Тосол.

Замена радиатора охлаждения на ВАЗ 2110 должна спустя выполнятся при остывшем двигателе. Демонтаж устройства выполняется по следующему алгоритму:

  1. Снимаем клеммы с аккумулятора;
  2. Отсоединяем проводку и убираем воздушный фильтр. Расположен он внутри черного пластикового корпуса, закрытого с помощью четырех болтов. Вам нужно вынуть штекер питания который входит в корпус и выкрутить 4 болта крестообразной отверткой. Внутри корпуса фильтр ничем не закреплен, его можно свободно убрать;
  3. Сливаем тосол. Подставьте под передок десятки тазик, либо другую подходящую емкость и открутите сливную пробку радиатора, которая расположена в его левом нижнем углу, затем открутите пробку на расширительном бачке. Подождите, пока сбежит вся охлаждающая жидкость.;
  4. Ослабляем хомуты фиксации шлангов для подачи тосола на верхнем и нижнем патрубке и рассоединяем их;
  5. Ключом на 10 (удобнее всего использовать трещетку) откручиваем гайки, которыми агрегат крепится к кузову автомобиля спереди, и к корпусу двигателя сзади;
  6. Рассоединяем колодку проводов питания вентилятора;
  7. Откручиваем крепления вентилятора к радиатору и снимаем его;
  8. Отводим устройство назад. Вы увидите тонкий шланг, который идет к расширительному бачку – ослабьте хомут и снимите его с патрубка;
  9. Теперь с устройства полностью отсоединены все фиксаторы и шланги, что дает возможность снять его с направляющих. Возможно вы столкнетесь с ситуацией, что крепление на нижней направляющей сходит очень туго – выверните его плоскогубцами, одновременно отодвигая агрегат от кузова автомобиля.

Статья в тему: Замена сальника распредвала на ВАЗ 2110

Установка нового устройства выполняется по этому же алгоритму в обратной последовательности действий.

Если визуальный осмотр показал, что повреждения на теплообменнике охлаждения незначительные, то можно попытаться отремонтировать старое устройство. Суть ремонта проста – заделать образовавшуюся пробоину. Сделать это можно используя следующие средства:

  • Холодная сварка – масса, напоминающая пластилин, которая быстро отвердевает на контакте с воздухом. Хорошо подходит для заделки единичных повреждений;
  • Специальный герметик – жидкость, которая заливается внутрь радиатора в разогретый тосол, при контакте с ним она образует соединения, которые оседают изнутри на поврежденных участках корпуса, надежно их герметизируя и прекращая протечки;

Стоимость нового агрегата составляет порядка 2-3 тысяч рублей. Владельцы ВАЗ 2110 хвалят модели от компаний Лузар и Вебер.


Проверяйте-герметичность-патрубка-в-местах-соединений-если-что-промажте-герметиком-внутри-патрубка

Одновременно с установкой нового устройства должна выполнятся замена патрубка системы охлаждения ВАЗ 2110. Повреждаются патрубки, как правило, в местах крепления хомутов, из-за чего может теряться герметичность всей системы охлаждения.

Все патрубки, которыми комплектуется радиатор охлаждения на ВАЗ 2110 обладают разным диаметром, поэтому чтобы не ошибиться при покупке желательно взять с собой в автомагазин старые образцы и приобрести аналогичную замену.

Меняются они предельно просто – раскручиваем и снимаем хомуты с обоих концов поврежденных патрубков, демонтируем их и устанавливаем новые. Изнутри новые патрубки в местах соединений желательно промазать силиконовым герметиком.

Статья в тему: ДПДЗ на ВАЗ 2114: признаки неисправности, проверка работы и порядок замены датчика

Замена подводящей трубы от помпы на ДВС 2111, ВАЗ 21102 — DRIVE2

Здравствуйте все. Собираюсь менять саксофон на своей ТОРПЕДЕ. Преобрёл сам саксофон, остальное всё своё имеется. Прежде нужна прокладка для установки трубы к помпе. Для изготовления требуется: картон бумажный, ручка, ножницы, лезвие для бритья, и сам саксофон.

Ремонт по снятию трубы:1 вытащить бронепровод с 4й свечи для лёгкости откручивания модуля зажигания.2 откурутить хомуты на патрубке воздушного фильтра с ДМРВ, дросселя и на клапанной крышке.3 вытащить патрубок с фильтром и ДМРВ.4 открутить модуль зажигания.5 слить ОЖ в тару.6 открутить хомуты на патрубках в трубе.7 вытащить патрубки из трубы.8 открутить гайки крепления на трубе от помпы.

9 вытащить трубу со стороны аккумулятора.

Ремонт по установке трубы:1 вырезанную заранее прокладку смазал с двух сторон не герметиком а солидолом.2 прилепил её к месту где должна стоять на трубе.3 просунуть трубу к месту установки.4 поддомкратил правую переднюю часть подкатным домкратом.5 подъезд по машину.6 сунул болтик с обычной шайбой + гроверной шайбой в нижнюю часть крепления трубы.7 наживил, закрутил на половину.8 сунул болтик с обычной шайбой + гроверной шайбой в верхнюю часть крепления трубы.9 наживил, закрутил на половину.

10 далее гаечным ключём с правой стороны затянул всё.

Ремонт по проверке сделанного:Закрутить пробку со стороны модуля зажигания, Закрутить сам модуль зажигания, Надеть патрубки на поставленную трубу, Затянуть хомуты, Поставить патрубок воздушного фильтра с ДМРВ на место, Закрутить хомуты, Залить недостающую ОЖ, Завести ДВС, Прогреть, Посмотреть снизу на наличие течи, Улыбнуться сделанной работе, Гордиться рукам из правильного места и что сделал сам а не в сервисе бабки отдал, И ездить с уверенностью за свой автомобиль до следующего ремонта. Всё. Ни гвоздя Ни жезла.

Порядок осуществления работ


Замена шлангов на печку ваз 2110

В процессе выполнения любой работы должна соблюдаться некая последовательность, только при учёте инструкции, рекомендаций и советов действия будут правильными, качественными и эффективными. Итак:

  • Для начала нужно отсоединить от АКБ провод от «минуса».
  • Далее сливают охлаждающую жидкость.
  • Аккуратно убирается облицовка на лобовом стекле – накладка рамы и облицовка шумоизоляции.
  • Демонтируется обогревательный вентилятор.


Замена шлангов от печки на ваз 2110

  • От корпуса обогревателя открепляют хомут шланга вакуумного.
  • С помощью отвертки демонтируют три пружинные скобки, предназначенные для фиксации переднего корпуса отопительного воздухосборника.
  • Отвинчиваются крепёжные винты переднего корпуса.
  • Теперь можно легко снимать непосредственно этот корпус.
  • Нужно ослабить затяжку хомутов, а также отсоединить от штуцеров шланги.

Монтаж новых шлангов


Замена шлангов печки ваз 2110

При выполнении замены шлангов печки на машинах ВАЗ 2110 также рекомендуется сменить хомуты, которые служат для подсоединения всех элементов. Работы желательно осуществлять по приведенному ниже алгоритму:

  • Делается замена. Шланги на печке, посредством которых подаётся и отводится охлаждающая жидкость от радиатора печки меняются новыми.
  • В обратном порядке закрепляются другие элементы с узлами.
  • В охладительную систему заливают охладительную жидкость и оценивают герметичность шлангов и соединений. Если есть необходимость, их нужно подтянуть.


Замена шлангов печки на ваз 2110

В таких случаях можно обойтись только затяжкой шланг новыми хомутами.

Шланг может ремонтироваться без съёма с машины


Ваз 2110 шланги от печки

Работы рекомендуется проводить в такой последовательности:

  • сначала повреждённый конец шланга;
  • такой же отрезок нового элемента насаживают на трубу из металла, длина которой около 60-ти мм, а диаметр – 20 мм. За счёт невысокой стоимости этой детали можно существенно сэкономить деньги и время на осуществление ремонта;
  • чтобы уменьшить натяжку шланга, его нужно увеличить примерно на 8 мм;
  • при вытекании тосола(см.Замена тосола – тонкости процесса) из стыков шлангов и отопительного радиатора потребуется демонтировать вакуумный усилитель.

Детальный процесс замены шлангов печки можно посмотреть на видео.

Замена подводящей трубы на ВАЗ 2110

Трубу, прокладки и шланг на радиатор, необходимо покупать у проверенного дилера. Дешевые контрафакты не выдерживают высокую температуру и давление охлаждающей жидкости.

Снятие защитного кожуха насоса

Для проведения процедуры замены, необходимо:

  1. Слить антифриз из блока двигателя (запрещено проводить работы на «горячем» моторе) в заранее приготовленную емкость.
  2. Открутить 2 болта крепления насоса и 2 из блока двигателя.
  3. Достать трубу из моторного отсека.

Перед установкой новой подводящей трубы, нанести тонкий слой автомобильного герметика на прокладки. Сборку провести в обратной последовательности. Залить охлаждающую жидкость, проверить отсутствие протечек. При подозрении целостности резинового шланга расширительного бачка, провести его замену.

Возможные неисправности системы охлаждения и методы исправления

– Возможные неисправности

Диагностика

Методы устранения

Падение уровня охлаждающей жидкости в расширительном бачке:

– Повреждение радиатора, шлангов, ослабление их посадки на патрубках. Подтекание жидкости из крана отопителя

Осмотр.

Герметичность радиатора проверяется в ванне с горячей водой сжатым воздухом под давлением 2,0 бар (2,0 кг/см2)

Замените поврежденные детали.

Подтяните хомуты на шлангах

– Утечка жидкости через манжету (сальник) насоса охлаждающей жидкости

Осмотр

Замените насос в сборе

– Повреждена прокладка головки цилиндров. Дефект блока или головки цилиндров

При замене масла из картера выливается эмульсия с белесым оттенком.

Возможно появление обильного белого дыма из глушителя. Потеки охлаждающей жидкости на наружной поверхности двигателя

Поврежденные детали замените.

Не используйте зимой воду в системе охлаждения, заливайте охлаждающую жидкость, соответствующую климатическим условиям

Двигатель долго прогревается до рабочей температуры

– Неисправен термостат

См. Снятие и установка узлов системы охлаждения двигателя ВАЗ-2110

Замените неисправный термостат

– Низкая температура воздуха (ниже –15°С)

Утеплите двигатель: установите термошумоизоляционный материал под капотом, щитки перед радиатором.

Не перекрывайте всю площадь радиатора в зоне крыльчатки вентилятора!

Постоянно работает электровентилятор системы охлаждения двигателя (даже на холодном двигателе):

– Обрыв в датчике температуры охлаждающей жидкости системы впрыска или его цепях

Горит лампа “Check еngine”. Датчик и цепи проверяются омметром

Неисправный датчик замените

– Не размыкаются контакты реле включения электровентилятора

Проверка автотестером

Неисправное реле замените

– Неисправен блок управления системы впрыска или его цепи

Проверьте блок или замените заведомо исправным

Замените неисправный блок

– Не размыкаются контакты термовыключателя радиатора

При отсоединении клемм от выводов термовыключателя электровентилятор перестает работать

Замените термовыключатель

Двигатель перегревается (стрелка указателя температуры охлаждающей жидкости находится в красной зоне):

– Неисправен термостат

См. Снятие и установка узлов системы охлаждения двигателя ВАЗ-2110

Замените неисправный термостат

– Недостаточное количество охлаждающей жидкости

Уровень жидкости ниже метки на расширительном бачке.

На блоке системы контроля горит соответствующий индикатор

Устраните утечки. Долейте охлаждающую жидкость

– Паровые пробки в системе охлаждения из-за негерметичности пробки расширительного бачка

Нанесите мыльную пену на пробку бачка, заглушите двигатель и сдавите руками шланги системы охлаждения.

Воздух не должен выходить из-под пробки

Замените пробку и/или бачок

– Много накипи в системе охлаждения

Промойте систему охлаждения средством для удаления накипи. Не используйте жесткую воду в системе охлаждения

– Загрязнены ячейки радиатора

Осмотр

Промойте радиатор струей воды под давлением

– Неисправен насос охлаждающей жидкости

Разберите насос, осмотрите, измерьте детали

Замените изношенные детали или насос в сборе

– Не включается электровентилятор системы охлаждения

Замкните между собой контакты термовыключателя радиатора. Если вентилятор работает – неисправен датчик, если нет – электрические цепи или электродвигатель вентилятора (проверяются омметром).

Проверьте, подается ли напряжение 12 В на управляющий контакт реле электровентилятора. Если да, то неисправны реле или электродвигатель вентилятора, если нет – блок управления впрыском или его цепи

Восстановите контакт в электрических цепях. Неисправные термовыключатель, реле, электродвигатель, блок управления замените

– Недопустимо низкое октановое число бензина

Заправляйте автомобиль топливом, рекомендованным заводом-изготовителем

– Много нагара в камере сгорания, на днищах поршней, тарелках клапанов

Осмотр после снятия головки двигателя

Устраните причину нагарообразования.

Применяйте масло рекомендованной вязкости и, по возможности, с низкой зольностью

– Неправильная установка момента зажигания

См. Системы зажигания и управления ЭПХХ двигателя ВАЗ-2110

Отрегулируйте угол опережения зажигания

– Неисправен коммутатор

Замените коммутатор заведомо исправным

Неисправный коммутатор замените

Замена помпы и подводящей трубы помпы — Лада 2109, 1.5 л., 1999 года на DRIVE2

Не пройдя и 20 тысяч потекла помпа. Также заметил что течет антифриз в стыке подводящей трубы помпы и блока. Для тех кто не знает, он находится сзади блока, в самом неудобном месте переднеприводного семейства.

Помпа сначала текла не сильно, затем появилась река.

Выбрал время и приступил к замене. Аккуратно слил антифриз, пришлось придумывать целую систему. Снять все не составило труда. Когда снял шланг подогрева карбюратора, то увидел что он весь потрескавшийся и высохший. Странно что он еще не тек.

На помпе потек сальник и появился скрип при вращении. На подводящей трубе прогнила прокладка. В принципе можно было оставить старую трубу, но я сразу запасся новой.

Помпу взял фирмы Mstart. Честно говоря не разу не слышал о такой, но продавец уверял что хорошая. Сразу взял ролик какой-то там, ремень Continental Contitech, наслышан о его качестве.

на фото сверху сверху ремень Finwhale — прошел 23 тыс.км., посередине Goodyear — прошел неизвестно сколько, но больше 15 тыс.км., снизу новый Contitech

Очистил посадочные места от старых прокладок, долго провозился с посадочным трубы. Очень неудобно, пришлось поддомкратить машину и зачищать лежа под ней. Немножко оттер старые следы антифриза чтобы вдруг увидеть новую течь.

Пока фоткал все дело, в свете вспышки увидел запотевание впускного коллектора. Придется менять прокладку.

Прокладку новой трубы посадил на герметик. Ставить на место ее крайне неудобно. Пока наживлял еще 2 раза заново наносил герметик: он успевал высыхать, и натер мазоль на пальце. Затягивать тоже неудобно, кроме накидного ключа туда ничем не подлезешь.

Все собрал, поставил, затянул. Поменял шланг подогрева карбюратора. Залил антифриз. Все отлично. Все работает.

После этого проехал еще 1000 км. Все сухо, только видно что чуть съело ремень. Теперь гадаю почему он сползает. Скорее всего кривая помпа. Будем наблюдать.

Ну и по традиции — всем ровных дорог))

Цена вопроса: 1 500 ₽ Пробег: 200300 км

Устройство и схема отопителя (печки) ВАЗ-2110, 2111 и 2112

Наступает зима, и как бы не была популярна поговорка готов сани летом, мы начинаем приводить отопитель в порядок только ближе к зиме. В этом нам и поможет эта маленькая вырезка из мурзилки, которая расскажетнам как устроена печка в десятом семействе ВАЗ. Представляем вашему вниманию схему устройства воздуховодов печки и детали управления отопителем ВАЗ-2110

1 – воздуховоды обогрева задней части салона 2 – облицовка тоннеля пола 3 – воздуховоды обогрева ног 4 – центральные сопла вентиляции салона 5 – боковые сопла вентиляции салона 6 – сопла обогрева стекол передних дверей

7 – рычаг управления системой отопления салона 8 – корпус воздухораспределителя 9 – заслонка обогрева ног 10 – заслонка обогрева ветрового стекла 11 – отопитель

А вот схема деталей печки ВАЗ-2110, устройство заслонок, клапана и т.д.:

1 – электропневматический клапан 2 – передний корпус воздухозаборника отопителя 3 – водоотражательный щиток воздухозаборника 4 – клапан управления заслонкой рециркуляции 5 – заслонка рециркуляции воздухозаборника 6 – задний корпус воздухозаборника отопителя 7 – заслонка канала отопителя 8 – заслонка управления отопителем 9 – радиатор 10 – кожух радиатора отопителя

11 – штуцер пароотводящего шланга 12 – штуцер подводящего шланга 13 – штуцер отводящего шланга 14 – электродвигатель отопителя с вентилятором 15 – корпус электродвигателя 16 – опорная площадка рычага привода заслонки управления отопителем 17 – рычаг привода заслонки управления отопителем 18 – микромоторедуктор привода заслонки 19 – резистор 20 – крышка кожуха отопителя

Отметим, что в отопителе ВАЗ-2110 предусмотрена система рециркуляции воздуха, то есть воздух не забирается с улицы, а просто циркулирует внутри салона. Плюсы рециркуляции — в салон не поступает пыль, запахи с улицы и т.д. Минусы — запотевание стекол, воздух в салоне не обновляется. При включенной системе рециркуляции поток воздуха при движении не попадает самотеком в салон, поэтому моторчик печки должен быть включен. Электродвигатель в десяточной печке по сути не ремонтопригоден, его рекомендуют менять в случае любых неисправностей. Отопителем управляет электронный блок управления. Краник, перекрывающий поступление охлаждающей жидкости в радиатор отопителя в ВАЗ-2110 отсутствует, не предусмотрен конструкцией. То есть радиатор всегда находится во включенном состоянии.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
