Расчет резистора для светодиода при различных соединениях

Подробный алгоритм по включению светодиода к 12 В

Опираясь на вышеизложенную информацию, составим пошаговый алгоритм подключения светодиодов к источнику питания на 12 В. 1) Определить тип блока питания:

• если БП внешне напоминает сетевой адаптер, то узнать его тип можно по массе. Устройство импульсного типа будет весить 100-200 г, что в 2-3 раза меньше массы линейного аналога;
• из надписи на корпусе узнать вид напряжения на выходе (постоянное, переменное);
• из надписи узнать мощность и максимальный ток, который он способен выдать в нагрузку, то есть светодиодам;
• включить БП в сеть и измерить напряжение на выходе мультиметром, чтобы убедиться в его исправности.

2) По типу светодиода узнать его номинальный ток, напряжение и потребляемую мощность. 3) Сделать вывод о возможности подключения светодиода к имеющемуся БП. К примеру, есть импульсный адаптер с параметрами:

• напряжение на входе – AC: 230 V ~50 Hz;
• напряжение на выходе – DC: 12 V = 1 А;
• мощность – 12 W.

К нему можно последовательно подключить 3 однотипных синих, зелёных или белых светодиода через резистор, рассчитав его номинал по приведенной выше формуле. Их номинальный ток не должен превышать 700 мА. Тогда мощность в нагрузке не превысит: P=P_LED1+ P_LED1+P_LED1+PR=3,3*0,7+3,3*0,7+3,3*0,7+2*0,7=8,3 Вт.

Оставшийся запас мощности позволит адаптеру длительно и стабильно работать без перегрузок. 4) Соединять светодиоды следует с соблюдением полярности, а резистор можно разместить в любой части электрической цепи. 5) Все контакты готового устройства должны быть надежно запаяны и после успешного запуска заизолированы.

Расчет гасящего резистора для светодиода

Первым делом разберемся как выполнить расчет сопротивления гасящего резистора, от чего оно зависит и какой мощности должен быть резистор для питания светодиода от источника питания. Ток (I) через резистор и светодиод протекает один и от же. Напряжение на резисторе равно разнице напряжений питания и напряжения на светодиоде (VS-VL). Здесь нам нужно рассчитать сопротивление резистора (R), при котором через цепь будет протекать напряжение I, а на светодиоде будет напряжение VL.

Допустим что мы будем питать светодиод от батареи напряжением 5В, как правило такое питающее напряжение используется при питании микроконтроллерных схем и другой цифровой техники. Вычислим значение напряжения на гасящем резисторе, для этого нам нужно знать падение напряжения на светодиоде, это можно выяснить по справочнику для конкретного светодиода.

Примерные значения падения напряжения для светодиодов (АЛ307 и другие маломощные в подобном корпусе):

• красный – 1,8…2В;
• зеленый и желтый – 2…2,4В;
• белые и синие – 3…3,5В.

Допустим что мы будем использовать синий светодиод, падение напряжения на нем – 3В. Производим расчет напряжения на гасящем резисторе – Uгрез = Uпит – Uсвет = 5В – 3В = 2В. Для расчета сопротивления гасящего резистора нам нужно знать ток через светодиод. Номинальный ток конкретного типа светодиода можно узнать по справочнику. У большинства маломощных светодиодов (наподобии АЛ307) номинальный ток находится в пределах 10-25мА.

Допустим что для нашего светодиода номинальный ток для его достаточно яркого свечения составляет 20мА (0,02А). Получается что на резисторе будет гаситься напряжение 2В и проходить ток 20мА. Выполним расчет по формуле закона Ома:

R = U / I = 2В / 0,02А = 100 Ом.

В большинстве случаев подойдет маломощный резистор с мощностью 0,125-0,25Вт (МЛТ-0,125 и МЛТ-0,25). Если же ток и напряжение падения на резисторе будет очень отличаться то не помешает произвести расчет мощности резистора:

P = U * I = 2В * 0,02А = 0,04 Вт.

Таким образом, 0,04 Вт явно меньше номинальной мощности даже для самого маломощного резистора МЛТ-0,125 (0,125 Вт). Произведем расчет для красного светодиода (напряжение 2В, ток 15мА).

• Uгрез = Uпит – Uсвет = 5В – 2В = 3В.
• R = U / I = 3В / 0,015А = 200 Ом.
• P = U * I = 3В * 0,015А = 0,045 Вт.

При подключении светодиодов не нужно забывать что они имеют полярность. Для определения полярности светодиода можно использовать мультиметр в режиме прозвонки или же омметр. Использование гасящих резисторов оправдано для питания маломощных светодиодов, при питании мощных светодиодов нужно использовать специальные LED-драйверы и стабилизаторы.

Расчет гасящего резистора для светодиода.

Подключение светодиода через сопротивление к 12 вольтам в машине (через резистор)

Начнем, как и в абзаце выше, с варианта подключения светодиода к напряжению в 12 вольт через резистор. Для того чтобы вам лучше было понять как же происходит падение напряжение, мы приведем несколько вариантов. Когда к 12 вольтам подключено 3 светодиода, 2 и 1.

Подключение 1 светодиода через сопротивление к 12 вольтам в машине (через резистор)

Итак, у нас есть светодиод. Его напряжение питания 3,3 вольта. То есть если бы мы взяли источник питания в 3,3 вольта и подключили к нему светодиод, то все было бы замечательно. Но в нашем случае наблюдается повышенное напряжение, которое не трудно посчитать по формуле. 14,5-3,3= 11,2 вольта. То есть нам необходимо первоначально снизить напряжение на 11,2 вольта, а затем лишь подать напряжение на светодиод. Для того чтобы нам рассчитать сопротивление, необходимо знать какой ток протекает в цепи, то есть ток потребляемый светодиодом. В среднем это около 0,02 А. При желании можете посмотреть номинальный ток в даташите к светодиоду. В итоге, по закону Ома получается. R=11,2/0,02=560 Ом. Сопротивление резистора рассчитано. Ну, а уж схему нарисовать и того проще.

Мощность резистора рассчитывается по формуле P=UI=11.2*0,02=0,224 Вт. Берем ближайший согласно стандартного типоряда.

Подключение 2 светодиодов через сопротивление к 12 вольтам в машине (через резистор)

По аналогии с предыдущим примером все высчитывается также, но с одним условием. Так как светодиода уже два, то падение напряжения на них будет 6,6 вольта, а оставшиеся 14,5-6,6=7,9 вольта останутся резистору. Исходя из этого, схема будет следующей.

Так как ток в цепи не изменился, то мощность резистора остается без изменений.

Подключение 3 светодиодов через сопротивление к 12 вольтам в машине (через резистор)

И еще один вариант, когда практически все напряжение гасится светодиодами. А значит, резистор по своему номиналу будет еще меньше. Всего 240 Ом. Схема подключения 3 светодиодов к бортовой сети машины прилагается.

Напоследок нам лишь осталось сказать, что при расчетах было использовано напряжение не 12, а 14,5 вольт. Именно такое повышенное напряжение обычно возникает в электросети машины, когда она заведена. Также не трудно прикинуть, что при подключении 4 светодиодов, вам и вовсе не потребуется применение какого либо резистора, ведь на каждый из светодиодов придется по 3,6 вольта, что вполне допустимо.

Эффективное подключение к одному ИП

Выше мы уже выяснили, что к одному источнику питания можно запитать неограниченное количество светодиодов. Главное, чтобы хватило мощности. Тем не менее, простое параллельное включение лампочек с резистором для каждой из них является неэффективным. Из предыдущего пункта мы увидели, что более 2/3 мощности рассеивается на токоограничивающем резисторе. Поэтому часто возникает вопрос, сколько всего светодиодов можно подключить к 12 в.

Наиболее эффективным подключением к 12 вольтам считается цепочки из трех последовательных светодиодов с одним резистором. По такой же схеме выпускаются все светодиодные ленты, работающие от блока питания на 12 В.

Как определить полярность светодиода

Полярность светодиода можно определить тремя способами:

1. У традиционного светодиода, длинная ножка (анод) является ПЛЮСом. А короткая (катод) соответственно МИНУСом. На пластиковом основании (головке) светодиода есть срез, он обозначает расположение катода или минуса.
2. Присмотритесь внутрь светика. Контакт в виде флажка — минус. Тонкий контакт — плюс.
3. Используйте мультиметр. Установите центральный переключатель в режим «прозвонки». Щупами прикоснитесь к контактам проверяемого светодиода. Если светодиод засветится — тогда красный щуп прижат к плюсу светодиода а черный, соответственно к минусу.

N.B. Хотя на практике последний способ иногда не подтверждается.

Номинальное напряжение для большинства светодиодов 2,2 — 3 вольта. Светодиодные ленты и модули, которые работают от 12 и более вольт, уже содержат в схеме резисторы.

• https://ledjournal.info/shemy/podklyuchenie-svetodioda.html
• https://le-diod.ru/podklyuchenie-ustanovka/podklyuchenie-svetodiodov/
• https://svetilnik.info/bez-rubriki/kak-pravilno-podklyuchit-svetodiod.html
• https://lampagid.ru/vidy/svetodiody/podklyuchenie-k-220-v
• https://svetosmotr.ru/kak-podklyuchit-svetodiodnuyu-lentu-v-avto/
• http://ledno.ru/svetodiody/podklyuchenie-svetodiodov.html
• https://elektronchic.ru/domashnij-elektrik/podklyuchenie-svetodioda.html
• http://silatoka.net/kak-podklyuchit-svetodiod
• https://electrohobby.ru/kak-podkl-svetdiod-220-hgt.html

Какие светодиоды подключают к 12 вольтам?

Если коротко ответить на вопрос, вынесенный в качестве подзаголовка, то ответ будет звучать так: никакие! Неспециалисту такой ответ покажется парадоксальным, ведь в продаже имеются светодиоды, которые, как заявляют продавцы, рассчитаны на питание от источника 12 вольт.

Возьмемся утверждать, что на конкретное напряжение могут быть рассчитаны только изделия на основе светодиодов. Говорить о конкретном рабочем напряжении LED не корректно. Это связанно с физическими процессами, протекающими в нем при испускании света.

Главными характеристиками этих процессов являются рабочий ток и максимально допустимый ток прибора. В справочниках и даташитах указывают напряжения на светодиодах при протекании рабочего тока. Эти величины используют для расчетов LED конструкций, а не для выбора источника питания.

Кстати, напряжение в рабочем режиме лежит всего лишь в пределах от 1.5 В до 3.5 В. Величина зависит, в основном, от цвета испускаемого LED. Меньшие напряжения падают на красных светодиодах, большие значения относятся к сверхъярким. Имеющиеся в продаже светоизлучающие диоды на 12 вольт не являются единичными приборами.

Двенадцативольтовые LED это матрицы, состоящие из нескольких светоизлучающих диодов. Матрицы представляют собой светодиодные сборки, собранные из цепочек последовательно подключенных приборов.

В каждой матрице имеется несколько цепочек, которые подключены параллельно между собой. Когда говорят, что светодиод рассчитан на двенадцать вольт, то подразумевают, что падение напряжения на последовательной цепочке из них при протекании рабочего тока составляет примерно 12 В.

Расчет подключения светодиодов в схемах на 12 и 220 вольт

Отдельный светодиод невозможно напрямую подключить к источнику питания на 12 В поскольку он сразу же сгорит. Необходимо использование ограничительного резистора, параметры которого рассчитываются по формуле: R= (Uпит-Uпад)/0,75I, в которой R является сопротивлением резистора, Uпит и Uпад – питающее и падающее напряжения, I – ток, проходящий по цепи, 0,75 – коэффициент надежности светодиода, являющийся постоянной величиной.

В качестве примера можно взять схему, используемую при подключение светодиодов на 12 вольт в авто к аккумулятору. Исходные данные будут выглядеть следующим образом:

• Uпит = 12В – напряжение в автомобильном аккумуляторе;
• Uпад = 2,2В – питающее напряжение светодиода;
• I = 10 мА или 0,01А – ток отдельного светодиода.

В соответствии с формулой, приведенной выше, значение сопротивления будет следующим: R = (12 – 2,2)/0,75 х 0,01 = 1306 Ом или 1,306 кОм. Таким образом, ближе всего будет стандартная величина резистора в 1,3 кОм. Кроме того, потребуется расчет минимальной мощности резистора. Данные расчеты используются и при решении вопроса, как подключить мощный светодиод к 12 вольтам. Предварительно определяется величина фактического тока, которая может не совпадать со значением, указанным выше. Для этого используется еще одна формула: I = U / (Rрез.+ Rсвет), в которой Rсвет является сопротивлением светодиода и определяется как Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в цепи составит: I = 12 / (1300 + 220) = 0,007 А.

В результате, фактическое падение напряжения светодиода будет равно: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54 В. Окончательно значение мощности будет выглядеть так: P = (Uпит. — Uпад.)² / R = (12 -1,54)²/ 1300 = 0,0841 Вт). Для практического подключения значение мощности рекомендуется немного увеличить, например, до 0,125 Вт. Благодаря этим расчетам, удается легко подключить светодиод к аккумулятору 12 вольт. Таким образом, для правильного подключения одного светодиода к автомобильному аккумулятору на 12В, в цепи дополнительно понадобится резистор на 1,3 кОм, мощность которого составляет 0,125Вт, соединяющийся с любым контактом светодиода.

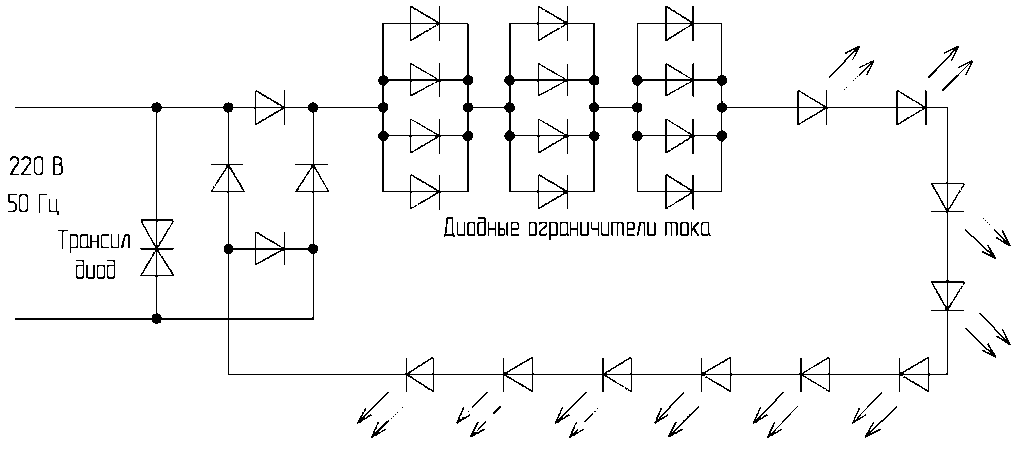

Расчет подключения светодиода к сети 220В осуществляется по такой же схеме, что и для 12В. В качестве примера берется такой же светодиод с током 10 мА и напряжением 2,2В. Поскольку в сети используется переменный ток напряжением 220В, расчет резистора будет выглядеть следующим образом: R = (Uпит.-Uпад.) / (I х 0,75). Вставив в формулу все необходимые данные, получаем реальное значение сопротивления: R = (220 — 2.2) / (0,01 х 0,75) = 29040 Ом или 29,040 кОм. Ближайший стандартный номинал резистора – 30 кОм.

Далее выполняется расчет мощности. Вначале определяется значение фактического тока потребления: I = U / (Rрез.+ Rсвет). Сопротивление светодиода рассчитывается по формуле: Rсвет = Uпад.ном. / Iном. = 2.2 / 0,01 = 220 Ом. Следовательно, ток в электрической цепи будет составлять: I = 220 / (30000 + 220) = 0,007А. В результате, реальное падение напряжение на светодиоде будет следующим: Uпад.свет = Rсвет х I = 220 х 0,007 = 1,54В.
Для определения мощности резистора используется формула: P = (Uпит. — Uпад.)² / R = (220 -1,54)² / 30000 = 1,59Вт. Значение мощности следует увеличить до стандартного, составляющего 2Вт. Таким образом, чтобы подключить один светодиод к сети с напряжением 220В понадобится резистор на 30 кОм с мощностью 2Вт.

Однако в сети протекает переменный ток и горение лампочки будет происходить лишь в одной полуфазе. Светильник будет выдавать быстрый мигающий свет, с частотой 25 вспышек в секунду. Для человеческого глаза это совершенно незаметно и воспринимается как постоянное свечение. В такой ситуации возможны обратные пробои, которые могут привести к преждевременному выходу из строя источника света. Чтобы избежать этого, выполняется установка обратно направленного диода, обеспечивающего баланс во всей сети.

Как определить полярность светодиода

Определение полярности светодиода по внешнему виду

Все светодиоды на 12 вольт (белые, красные, синие и других цветов) имеют анод и катод (полярности). Их нужно учитывать при подключении LED. Определить полярности можно одним из способов:

• По конструкции. Одна из ножек на цоколе лампочки всегда длиннее на несколько мм. Это и есть анод. Он маркируется значком «+» или зеленой точкой.
• По чаше внутри колбы. Если внимательно присмотреться, на ней можно увидеть два кристалла. Больший обозначает катод. Меньший — анод.
• С использованием мультиметра. Для этого устройство нужно выставить в режим «Прозвонка». Затем щупы аппарата подводят к катоду и аноду. К первому — черный, ко второму — красный. При правильном их расположении лампочка должна светиться. Если этого не произошло, значит, мастер неправильно определил «+» и «-». Нужно изменить положение щупов. Если и это не помогло, светодиод просто неисправен.

В каких случаях допускается подключение светодиода через резистор

В некоторых случаях подключение светодиодов возможно не через драйвер, а токоограничительный резистор.

• Если свечение нужно в качестве индикатора, где не имеет значения, насколько ярко будет гореть диод, а важен сам факт свечения.
• Для проверки работоспособности диодов их подключают через резистор к аккумулятору с высоким напряжением, из-за которого ЛЕД элемент может сломаться. Резистор ограничивает поступающее на диод напряжение и можно проверить его работоспособность без риска поломки деталей.
• Для определения отрицательного и положительного полей светодиода.
• При исследовании, как будет работать новый светодиод, используют ограничительные резисторы, чтобы элемент не перегорел при тестировании.

Правильное подключение светодиода 10 Ватт 12 вольт Часть 2 | Пелинг Инфо солнечные батареи

В данной теме я расскажу и покажу вам о преимуществах питания светодиодов на 10 ватт 12 вольт, от всеми известного DC- DC понижающего преобразователя.

DC- DC – это означает, что преобразователь преобразует постоянное напряжение в постоянное, а выше оно или ниже обозначается UP – повышающий DoWN- понижающий.

Преобразователи достаточно универсальные и могут служить как питающим устройством с регулировкой по напряжению, так и зарядным устройством.

В данной теме речь пойдет о светодиодах с понижающим преобразователем. Спешу отметить, что применяя данные преобразователи мы снижаем также потребление севетодиодов от аккумулятора или источников питания. А так же недавно я увидел, что преобразуя в низ питание уменьшая выходное напряжение увеличивается выходной ток. Обратный эффект можно заметить на повышающих преобразователях. Тут мы будем наблюдать обратную картину, повышая выходное напряжение входной ток будет до преобразователя будет увеличиваться в выходной ток падать.

Дополнительная информация по тестированию светодиодов на 10 Ватт 12 вольт.

При питании светодиодов на Мах напряжении даже с пониженным током, время деградации также увеличивается. Если изначально собрать и привыкнуть к тому что светодиод выдает по яркости то долгое время он будет радовать своим светом при этом яркость долго будет равняться той что была при первом включении. Но если вдруг нужно больше получить с него люмен рекомендую улучшить его охлаждение, и готовится к тому что через какое-то время яркость упадет!

Есть прямая зависимость от того сколько по времени проработает светодиод, и к сожалению время которое указывается производителем относится к минимальному напряжению и току при котором работает светодиод. Минимальные параметры для работы со сроком жизни светодиода могут составить 50 000 часов при напряжении питания 9 Вольт и токе в 500 мА. чем выше напряжение и ток тем время жизни светодиода падает!

Очень большое заблуждение, что если выставить 900 мА и 12 вольт ну или даже 11 Вольт, светодиоду будет от этого хорошо, и он будет работать годами. Он при таких параметрах работает на износ и время его жизни сразу будет зависеть от системы его охлаждения и окружающей температуры. Если производителям сколько прослужит тот или иной светодиод производитель сразу же начнет вилять и уходить от прямого ответа. Типа, все зависит от вашей сети , от чистоты помещения или от температуры. Но на самом деле производители тестируют на износ чуть ли не каждую партию светодиодов выборочно и могут ответить на него прямо. Что в таких условиях он прослужит столько времени а в таких столько.

В общем, беря любой светодиод читайте между строк. А если так уж любопытно сколько он может прослужить соберите два стенда один по моей схеме и по своей, и посмотрите что будет с яркостью светодиодов через тридцать суток работы. Кстати как вариант можно сделать самому подобный тест. Если будет время займусь этим экспериментом.

Не буду докучать своими мыслями и тем что я узнал, и пытаюсь этим поделится. И перейдем к просмотру следующего видео где можно посмотреть все наглядно.

Этапы сборки

Примерная последовательность сборки и проверки в рабочем режиме.

1. найдите в документации технические характеристики, сколько вольт падает на каждом LED;
2. составьте схему подключения учитывая напряжение питания;
3. вычислите потребляемую мощность всей электрической цепи;
4. подберите блок питания или драйвер подходящий по мощности;
5. рассчитайте резистор в случае использования питания стабилизированным напряжением;
6. найдите правильную полярность на ножках LED;
7. припаяйте провода диодным компонентам;
8. подключите источник питания;
9. плотно установите диоды на радиатор и закрепите их;
10. включаем всю конструкцию в сеть 220V предварительно зажмурившись;
11. если ничего не взорвалось, то измеряем потребление энергии, нагрев, потребляемый ток;
12. корректируем ток, если он оказался выше или ниже расчётного;
13. прогреваем в течение 30 минут
14. для китайских диодов температура на электрическом контакте не должна превышать 60°, для фирменных это указано в спецификациях, может быть максимум  до 130° — 150°.

Алюминиевая звезда

Установка  на систему охлаждения чаще всего требует хорошего оборудования и навыков. Поэтому диоды невысокой мощности 1W, 3W, 5W лучше покупать сразу на подложке из алюминия или меди в виде звезды. Таким образов вы не перегреете ножки и не испортите диодный чип.  Затем звезду ставят на радиатор с использованием теплопроводной пасты.

Особенности подключения светодиодов

В большинстве случаев для подключаемых светодиодов требуется ограничение тока с помощью резисторов. Но, иногда вполне возможно обойтись и без них. Например, фонарики, брелоки и другие сувениры со светодиодными лампочками питаются от батареек, подключенных напрямую. В этих случаях ограничение тока происходит за счет внутреннего сопротивления батареи. Ее мощность настолько мала, что ее попросту не хватит, чтобы сжечь осветительные элементы.

Однако при некорректном подключении эти источники света очень быстро перегорают. Наблюдается стремительное падение яркости свечения, когда на них начинает действовать нормальный ток. Светодиод продолжает светиться, но в полном объеме выполнять свои функции он уже не может. Такие ситуации возникают, когда отсутствует ограничивающий резистор. При подаче питания светильник выходит из строя буквально за несколько минут.

Одним из вариантов некорректного подключения в сеть на 12 воль т является увеличение количества светодиодов в схемах более мощных и сложных устройств. В этом случае они соединяются последовательно, в расчете на сопротивление батарейки. Однако при перегорании одной или нескольких лампочек, все устройство выходит из строя.

Существует несколько способов, как подключить светодиоды на 12 воль т схема которых позволяет избежать поломок. Можно подключить один резистор, хотя это и не гарантирует стабильную работу устройства. Это связано с существенными различиями полупроводниковых приборов, несмотря на то, что они могут быть из одной партии. Они обладают собственными техническими характеристиками, отличаются по току и напряжению. При превышении током номинального значения один из светодиодов может перегореть, после этого остальные лампочки также очень быстро выйдут из строя.

В другом случае предлагается соединить каждый светодиод с отдельным резистором. Получается своеобразный стабилитрон, обеспечивающий корректную работу, поскольку токи приобретают независимость. Однако данная схема получается слишком громоздкой и чрезмерно загруженной дополнительными элементами. В большинстве случаев ничего не остается, как подключить светодиоды к 12 воль там последовательно. При таком подключении схема становится максимально компактной и очень эффективной. Для ее стабильной работы следует заранее позаботиться об увеличении питающего напряжения.

Плавное включение и выключение светодиодов

Есть случаи, когда необходимо обеспечить плавное включение светодиодов, применяемых для освещения или подсветки, а в некоторых случаях и выключение. Плавный розжиг может потребоваться по разным причинам.

Во-первых, при мгновенном включении свет сильно «бьет по глазам» и заставляет нас жмуриться и прищуриваться, выжидая, пока глаза привыкнут к новому уровню яркости. Этот эффект связан с инерционностью процесса аккомодации глаза и конечно имеет место не только при включении светодиодов, но и любых других источников света.

Просто в случае со светодиодами он усугубляется тем, что излучающая поверхность очень мала. Если говорить научным языком – источник света имеет очень большую габаритную яркость.

Во-вторых, могут преследоваться чисто эстетические цели: согласитесь плавно загорающийся или гаснущий свет – это красиво. Схема питания светодиодов должна быть усовершенствована должным образом. Рассмотрим два различных способа плавного включения и выключения светодиодов.

Задержка RC-цепью

Первое что должно прийти в голову человеку, знакомому с электротехникой – введение задержки с помощью включения в схему питания светодиодов RC-цепочки: резистора и конденсатора. Схема приведена на рис.1. При подаче напряжения на вход – напряжение на конденсаторе, по мере его заряда, будет нарастать за время приблизительно равное 5τ, где τ=RC – постоянная времени.

То есть, говоря простым языком, время включения света будет определяться произведением емкости конденсатора и сопротивления резистора. Соответственно, чем больше емкость и сопротивление, тем дольше будет происходить розжиг светодиодов. При отключении питания конденсатор будет разряжаться на светодиоды.

Время, в течение которого будет происходить плавное затухание, также будет определяться τ, но в этом случае вместо R в произведение войдет динамическое сопротивление светодиодов. К примеру, конденсатор на 2200 мкФ и резистор на 1 кОм теоретически «растянут» время включения на  2,2 секунды.

Представленная простейшая схема хорошо позволяет понять принцип действия этого метода, но для практической реализации она мало пригодна. Для получения рабочего решения усовершенствуем ее введением нескольких дополнительных элементов (рис.2).

Работает схема следующим образом: при включении питания конденсатор С1 заряжается через резистор R2, транзистор VT1, по мере изменения напряжения на затворе, уменьшает сопротивление своего канала, тем самым увеличивая ток через светодиод. Выключение питания приведет к разряду конденсатора через светодиоды и резистор R1.

Включим «мозги»…

Если схема должна обеспечить большую гибкость и функциональность, например, не меняя «железо» мы хотим получить несколько режимов работы и задавать время розжига и затухания более точно, то самое время включить в схему микроконтроллер и интегральный драйвер LED  с входом управления.

Микроконтроллер способен с высокой точностью отсчитывать необходимые интервалы времени и выдавать команды на управляющий вход драйвера в виде ШИМ. Переключение режимов работы можно предусмотреть заранее и вывести для этого соответствующую кнопку. Необходимо только сформулировать – что мы хотим получить и написать соответствующую программу.

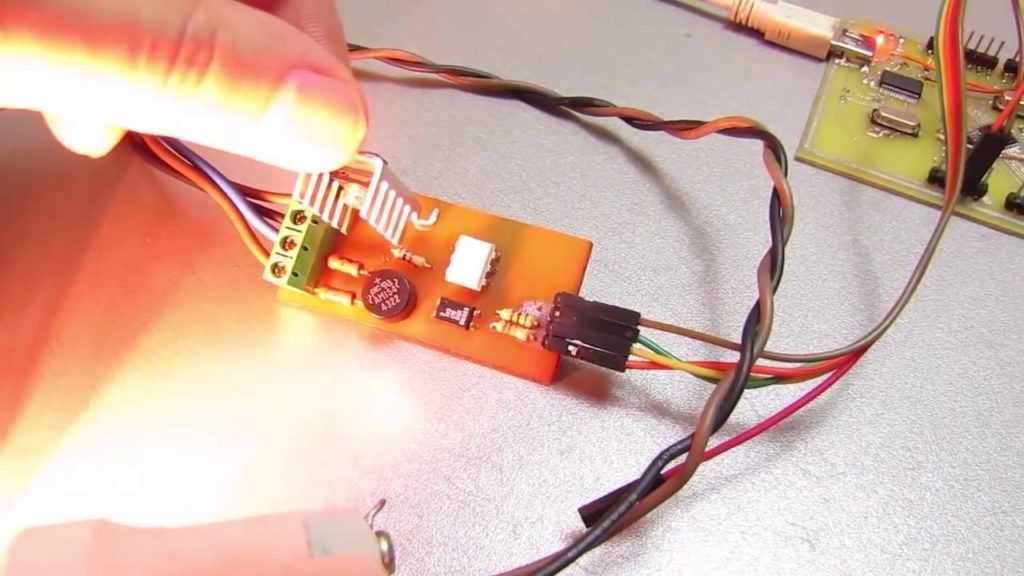

В качестве примера можно привести драйвер мощных светодиодов LDD-H, который выпускается с номинальными значениями токов от 300 до 1000 мА и имеет вход ШИМ. Схема включения конкретных драйверов обычно приводится в тех. описании производителя (data sheet).

Назначение элементов и принцип работы схемы

У многих читателей в доме установлены выключатели света со светодиодной подсветкой. Схема светодиодной подсветки выглядит следующим образом:

1. Параллельно контакту выключателя включается цепочка, состоящая из гасящего резистора, светодиода и простого кремниевого диода.
2. При разомкнутом выключателе электрический ток протекает через гасящий (токоограничивающий) резистор, включенные встречно-параллельно светодиоды и лампу накаливания.
3. Во время одной из полуволн, когда положительное напряжение приложено к аноду LED, светоизлучающий диод светится. Тем самым не только обеспечивается подсветка выключателя, но и осуществляется светодиодная индикация напряжения.

Если убрать из схемы выключатель, лампочку и провода, у нас останется цепочка, состоящая из резистора и двух диодов. Эта цепочка представляет собой простейший индикатор (указатель) переменного тока 220 В.

Остановимся подробнее на назначении элементов схемы. Выше мы указывали, что рабочий ток сигнального LED составляет около 10-15 мА. Понятно, что при непосредственном подключении светоизлучающего диода к сети 220 В через него будет протекать ток, во много раз превышающий предельно допустимое значение. Для того чтобы ограничить ток LED, последовательно с ним включают гасящий резистор. Рассчитать номинал резистора можно по формуле:

R = (U max – U led) / I led

В ней:

• U max – максимальное измеряемое напряжение;
• U led – падение напряжения на светодиоде;
• I led – рабочий ток светоизлучающего диода.

Выполнив простейший расчет, для сети 240 В мы получим номинал резистора R1 равный 15-18 кОм. Для сети 380 В нужно применить резистор, имеющий сопротивление 27 кОм.

Кремниевый диод выполняет функцию защиты от перенапряжения. Если он отсутствует, при отрицательной полуволне U на запертом светодиоде будет падать 220 В или 380 В. Большинство светоизлучающих диодов не рассчитано на такое обратное напряжение. Из-за этого может произойти пробой p-n перехода LED. При встречно-параллельном подключении кремниевого диода, во время отрицательной полуволны он будет открыт и U на светодиоде не превысит 0,7 В. LED будет надежно защищен от высокого обратного напряжения.

На основе рассмотренной схемы можно сделать индикатор напряжения 220/380 В. Достаточно дополнить радиоэлементы двумя щупами и поместить их в подходящий корпус. Для изготовления корпуса индикатора подойдет большой маркер или толстый фломастер. Можно разместить радиодетали на самодельной печатной плате или выполнить соединения навесным способом.

В маркере проделывают отверстие, в которое вставляют светодиод. На одном конце корпуса закрепляют металлический щуп. Через второй конец корпуса пропускают провод, идущий ко второму щупу или изолированному зажиму «крокодил».

Несмотря на простоту конструкции, устройство позволит проверять наличие напряжения на выходе автоматического выключателя или в розетке, найти сгоревший предохранитель в распределительном щите. Заметим, что приведенная схема индикатора применяется и в промышленных изделиях.

Работа с сетью 220 В

Самый простой указатель напряжения электросети без источника питания делается из резистора, ограничителя тока (транзистора), выпрямителя (диода) и любого светодиода. Сопротивление резистора 100 – 150 кОм.

Характеристики диода:

• ток 10-100 мА;
• напряжение 1-1,1 В;
• обратное напряжение 30-75 В.

При 220 В частоте 3 Гц светодиод загорается. Корректировать частоту и повысить яркость можно изменением емкости конденсатора. Такой индикатор срабатывает при минимальном напряжении 4,5 В. Кроме тока сети он может определить исправность, включенное и выключенное состояние электроприбора.

Проверка постоянного напряжения

Для проверки сети на 12 вольт и целостности соединений можно сделать другой светодиодный индикатор (нужны 2 разноцветных светодиодных элемента). Для ограничения тока можно использовать резистор с сопротивлением 50-100 Ом или лампочку накаливания с небольшой мощностью. Один из светодиодов загорается при подключении напряжения соответствующей полярности.

Такой прибор подходит для работы с переменной и постоянной сетью с напряжением 5-600 В.

Индикатор для микросхем – логический пробник

Приборы для индикации микросхем называются логическими пробниками. Такой индикатор трехуровневый (в схему включаются 3 светодиода).

Логический пробник дает возможность:

• определить фазу, короткое замыкание, сопротивление электросети;
• установить наличие напряжения 12 – 400 В;
• определить полюса при постоянном токе;
• проверить состояние диодов, транзисторов и других деталей;
• определить целостность электросети прозвоном;
• диагностировать обрывы реле и катушек;
• прозвонить дроссели и моторы;
• определить выводы трансформаторов.

Источник питания батарейка на 9 В. При замкнутых щипах потребляется ток 110 мА. После размыкания ток не потребляется, устанавливать выключатель и переключатель режимов не нужно.

При проверке сети с сопротивлением 0 – 150 Ом горят 2 светодиода, при повышении показателя один. При 220-380 вольтах загорается третий, остальные мерцают. Если цепь порвана, светодиоды не загораются. При нуле на контакте 0,5 В, открывается один транзистор (КТ315Б), при 2,4 В – второй (КТ203Б).

Допускается замена транзисторов на другие, имеющие аналогичные параметры.

Индикатор напряжения на двухцветном светодиоде

Еще одна простая микросхема индикатора – с двухцветным светодиодом. Некоторые домашние мастера используют ее для определения режима работы лампы. Например, выключатель осветительного прибора в подвале, оснащенный индикатором, установлен на лестнице. Если она горит, свечение красное, после выключения – зеленое.

Вариант для автомобиля

Схема для индикации заряда аккумулятора и напряжения сети автомобиля состоит из:

• RGB-светодиода;
• 3-х стабилитронов;
• 3-х биполярных транзисторов (BC847C);
• 9-и резисторов;

Уровень определяется по цвету. Зеленое свечение при 12-14 В, синее – при 11,5 В, красное – при 14,4 В).

Если при сборке схемы не допущены ошибки, один из резисторов (на 2,2 кОм) и транзистор (на 8,2 В) определяют минимальный предел вольтажа. При снижении показателя транзистор, соответствующий синему свечению, подключает кристалл.

Если вольтаж не снижается и не повышается, ток проходит через 2 резистора, стабилитрон на 5,6 В и светодиод, появляется свечение зеленого цвета (транзисторы, соответствующие красному и синему цвету, закрываются). При повышении напряжения до 14,4 В загорается красный свет.

Сколько диодов можно подключить к сети с напряжением 12 В

Возникает вопрос, сколько светодиодов можно включить в такую схему, чтобы мощность не тратилась на тепло. На самом деле много. Из какого-то количества диодов создаются последовательные цепочки, которые подключаются к одному гасящему вольтаж элементу.

Для расчета сопротивления используется формула: R=(Uпит. – nUд)/Iд, где n- количество ламп.

Для подключения к аккумулятору в авто целесообразно использовать цепочки из 3-х элементов (или количества, кратного трем: 6, 9, 12). На трех диодах вольтаж упадет на 10,5 В (в среднем), резистору достанется 1,5 В.

Чтобы подключить 4 элемента, их нужно сгруппировать по парам, каждую из них запитать через резистор и соединить параллельно.
