Лопнула гильза в блоке цилиндров: причины и доступные способы ремонта

Микротрещина в цилиндре

Признаки такие что и микротрещина в головке, повторятся не буду, а сразу опешу способ ремонта такого цилиндра. Хорошо если можно визуально найти такую трещину, это может быть скол в цилиндре, но чаще ее не видать, а проявляется она когда двигатель работает и нагревается до рабочей температуры. Сталкивался с микротрещиной, когда двигатель работал долго, и вдруг проявлялась микротрещина, но где она, неизвестно.

Фото. Трещина в цилиндре, отмечена стрелкой.

На фото видите блок двигателя ВАЗ 2106 с трещиной в цилиндре. А все потому, что этот блок рассчитан под поршни 79мм, его расточили под поршни 82мм. и видать плохо обкатывали, что и привело к этой трещине, признаки были такие, шли постоянные пузыри в расширительный бачек.

Мне попадались несколько машин с расточкой блока ВАЗ 2106 под поршни 82мм. и в принципе нормально работали. Но не советую этого делать, так как гильза цилиндра становиться очень тонкой, и есть большая возможность образования такой трещины.

Фото

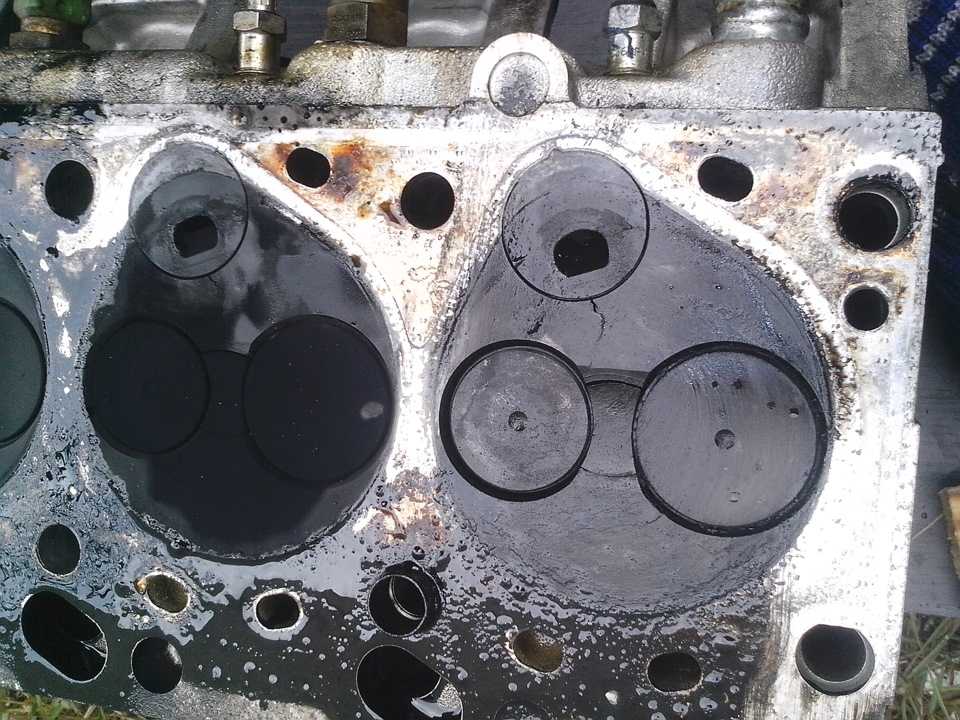

Головка с тремя трещинами, обратите внимание, эту головку фрезеровали на станке, но такая фрезеровка недопустима, так как остаются очень глубокие неровности, они сразу прожимаются металлической частью прокладки, что способствует быстрому прогоранию прокладки. Головка при фрезеровании должна быть абсолютно гладкая

Пришлось гильзовать этот блок, и ставить поршни 79мм. двигатель заработал как новый.

Всегда хозяина машины предупреждаю после того как снимаю головку и не нахожу прогара в прокладке и трещины в головке или блоке, что может быть две причины, и даю ему выбор с чего начнем первого, замены головки или будем гильзовать блок.

Главное чтобы расточник что растачивает цилиндры и гильзует блок был профессионал своего дела. Хороший расточник может отлично загильзовать даже явную трещину в цилиндре. Поэтому сразу предупредите расточника что в каком-то цилиндре микротрещина, (не знаю тонкости как гильзуют цилиндры) но несколько таких блоков двигателей после гильзовки ходят уже несколько лет и все нормально.

Обычно хозяин машины выбирает начинать с загильзовки блока, а если не поможет, тогда конечно придется менять головку.

Знаю одну девяносто девятую, которая ездит с такой микротрещиной, водитель просто слегка накручивает пробку на расширительный бачек чтобы его не раздувало, и она не кипит.

Гильзование

Такая технология ремонта блока цилиндров двигателя выбирается, когда износ цилиндра больше, чем последний ремонтный размер. Также гильзование выбирают, если на поверхности имеются очень глубокие задиры и риски.

Цилиндр необходимо расточить до такого диаметра, который позволит установить гильзу с толщиной стенок до 2-3 мм после растачивания. В верхней части камеры сгорания нужно сделать специальную выточку под буртик для гильзы.

Гильзу изготавливают из материалов, которые близки по свойствам к материалу цилиндров. Наружный диаметр должен иметь припуск под запрессовку. Гильзу, а также стенки цилиндра смазывают маслом и гидравлическим прессом запрессовывают. Если пресса нет, гильзы можно установить при помощи ручного приспособления.

Как обнаружить трещины в блоке цилиндров

Далеко не всегда, когда речь идет о трещине в блоке цилиндров, подразумевается серьезный заметный на глаз дефект. Довольно часто это микротрещины, которые можно определить одним из следующих методов:

  • Пневматической опрессовки;
  • Использования ультразвукового сканирования;
  • Применения специализированного магниточувствительного оборудования;
  • Гидроконтроля.

Каждый из этих способов позволяет установить, имеются ли микротрещины в блоке цилиндров, и где они конкретно находятся. Чаще всего в сервисных центрах при отсутствии специализированного оборудования для диагностики блока цилиндров используют метод поиска трещины с помощью воды или воздуха.

Суть данного метода проста — внутрь блока цилиндров закачивается вода, и если она просачивается, значит, в этом месте имеется трещина. При использовании воздуха внутрь закачивается воздух, а сама деталь погружается под воду, тем самым по наличию пузырьков на поверхности воды можно будет понять, есть ли трещина.

Обратите внимание: Чтобы точно определить место трещины, можно использовать магниты. Они устанавливаются по краям от предполагаемого раскола блока цилиндров, после чего между ними пространство засыпается проводящими опилками. Если трещина имеется, линии магнитного поля разорвутся, и опилки будут собираться в месте, где находится микротрещина

Если трещина имеется, линии магнитного поля разорвутся, и опилки будут собираться в месте, где находится микротрещина.

Излом бурта гильзы блока цилиндров

Внутри блока цилиндра автомобильного двигателя располагается небольшое округлое углубление, которое фиксирует в данном блоке гильзу. Это углубление принято называть “седлом бурта”. При повреждении седла гильза перестанет прилегать целиком по площади седла.

Обратите внимание: В блоке цилиндров сверху располагается прокладка головки блока цилиндров. Она должна обязательно прилегать к верхней части седла буртика максимально плотно

Максимальное усилие на седло буртика передается через болты и прокладку, и при креплении прокладки болтами нужно исключить вероятность ее горизонтального движения.

Возникнуть излом бурта гильзы блока цилиндров может по ряду причин:

  • Неправильно подобраны детали. Например, высота и размер прокладки головки блока цилиндров не соответствует нужным размерам;
  • Попадание мусора. Если между гильзой блока цилиндра и буртом окажется мусор высокой твердости, например, куски старой прокладки или песок, это приведет к излому бурта;
  • Перекос в области седла бурта гильзы;
  • Неправильно проведенные ремонтные или восстановительные работы с гильзой блока цилиндров.

Специалисты станции технического обслуживания при сборе мотора после капитального ремонта или в других случаях должны соблюдать строгие правила, которые позволят избежать излома бурта:

  • Не допускать попадания различного мусора, то есть проводить работы на чистой поверхности;
  • Правильно подобрать прокладку головки блока цилиндров, ориентируясь на рекомендации производителя двигателя;
  • Правильно подобрать кольца, устанавливаемые под гильзы. При этом нужно перед установкой проверить их на дефекты;
  • Руководствоваться информацией из книги по техническому обслуживанию автомобиля при затяжке болтов головки блока цилиндров.

Если возникло повреждение бурта головки блока цилиндров, устранить проблему с дефектом гильзы возможно путем наваривания металла, но чаще всего целесообразна замена гильзы.

Как заделать трещину в ГБЦ, блоке цилиндров?

Вне зависимости от того, какой сплав применяется для разработки блока цилиндров, рано или поздно могут возникнуть определенные проблемы, связанные с появлением трещины.

Конечно, если водители не обратят на это внимание, то появление трещины может обернуться достаточно серьезной проблемой, связанной со сложностями эксплуатации, а также дорогостоящим ремонтом автомобиля. Симптомы и причины

Далеко не всегда водители могут визуально сразу увидеть трещину на блоке цилиндров, поэтому лучше всего быть более ответственным и замечать второстепенные симптомы и причины, которые могут говорить о возникновении проблемы

Хотя важно отметить, что такие признаки могут означать и другие неисправности. Симптомы и причины

Далеко не всегда водители могут визуально сразу увидеть трещину на блоке цилиндров, поэтому лучше всего быть более ответственным и замечать второстепенные симптомы и причины, которые могут говорить о возникновении проблемы. Хотя важно отметить, что такие признаки могут означать и другие неисправности

Симптомы и причины. Далеко не всегда водители могут визуально сразу увидеть трещину на блоке цилиндров, поэтому лучше всего быть более ответственным и замечать второстепенные симптомы и причины, которые могут говорить о возникновении проблемы

Хотя важно отметить, что такие признаки могут означать и другие неисправности

При перегреве двигателя, из системы полностью вытекает антифриз. Если не стоит вопрос о герметичности самой системы охлаждения, в этом случае необходимо проверить насколько хорошо затянуты болты ГБЦ

Важно: будьте осторожны, при протяжке болтов они могут лопнуть

Неправильная работа прибора управления температурой также может говорить о том, что возникла трещина, которую нужно обязательно заделать в ближайшее время.

Неисправность пробки расширительного бачка, в которой клапан не держит давления, образуются воздушные пробки. Этот симптом также достаточно легко заметить, но только опытным водителям, которые занимаются своим автомобилем и регулярно проводят необходимое техническое обслуживание.

Колебание температуры двигателя, наиболее часто заметное в холодное время года, также говорит о том, что могла возникнуть трещина на блоке цилиндров. Заметить этот симптом довольно легко, так как стрелка показателя постоянно отклоняется либо в сторону резкого увеличения, либо в сторону резкого уменьшения.

Вибрация двигателя или «троение» , особенно это ощутимо при подъёме в гору. Как показывает практика, это один из распространенных симптомов образования именно микротрещин. Чтобы проверить есть ли трещины на блоке цилиндров нужно выкрутить свечу зажигания и провести визуальный осмотр блока.

Решение проблемы. Существует несколько способов заделать появившиеся трещины на блоке цилиндров. Так, можно использовать для работы электрическую сварку. Выполнить работы можно предварительно сняв блок цилиндров и очистив его от скопившихся загрязнений, которые явно будут мешать выполнению работы.

ГБЦ. Производится нагрев головки до 250 градусов. Используем для этого ацетиленовую горелку. Заделывание производится при помощи постоянного тока. Диаметр электрода выбираем в зависимости от ширины и толщины стенки.

Заплатка. Заделать трещину можно с помощью заплатки, которая приваривается либо электросваркой, либо электродуговой сваркой

Для выполнения работы также понадобится снять блок, так как все работы с заплаткой нужно проводить крайне осторожно и аккуратно, чтобы еще больше не повредить элемент

Эпоксидная паста может помочь заделать микротрещины, которые только только появляются и не требуют использования сварки. В зависимости от того, где появляются трещины использовать эпоксидную пасту можно и не снимая блок цилиндров. Однако, если водителю выполнить эти работы таким образом непросто, то лучше все же провести снятие элемента.

Заключение . Эксплуатация автомобиля после обнаружения трещин на блоке цилиндров может усложняться различными проблемами, которые в ближайшем будущем приведут к дорогостоящему ремонту. Именно поэтому лучше всего, сразу же заделать трещины, тем более если они слишком большие.

Источник

Повреждения деталей ЦПГ и их причины

При работе ДВС в системе поршень-гильза происходят обратно-поступательные движения с высокими значениями скоростей, а также огромными нагрузками. Ненадлежащее техническое обслуживание может привести к ускоренному износу элементов и вызвать частичную техническую неисправность двигателя или вовсе полный отказ.

В большинстве случаев диагностика позволяет выявить лишь малую часть проблем. Определить техническое состояние и причины поломки можно при осмотре отдельных компонентов, что поможет сделать приведенная ниже информация.

Повреждения гильзы цилиндра

Деформация цилиндра

  • Неравномерная или ненадлежащая затяжка головки блока
  • Ненадлежащее состояние поверхностей головки и блока
  • Грязная или повреждённая резьба крепежа головки блока
  • Несоответствующая прокладка головки блока
  • Отложения в системе охлаждения
  • Некачественная посадка бурта гильзы, несоответствующее выступание гильзы, ненадлежащее состояние нижнего посадочного места гильзы
  • При сухих гильзах слишком слабая посадка гильзы так же вредна, как и слишком тугая
  • В посадочных местах блока при сухих гильзах возникает контактная коррозия, посадочное место должно быть тщательно обработано для обеспечения прилегания гильзы по всей площади.
  • Отдельно стоящие цилиндры воздушного охлаждения должны быть строго параллельны блоку и головке, при единой головке цилиндры должны быть одинаковой высоты, очень важна исправность воздуховодов.

Отрыв бурта гильзы цилиндра

  • Некачественно обработано посадочное место гильзы в блоке
  • Не соблюдены предписанные порядок и моменты затяжки
  • Применены прокладки несоответствующей толщины

Кавитация

  • Не соблюдён зазор поршень/цилиндр (установлены б/у поршни)
  • Ненадлежащая посадка гильзы в блоке
  • Пониженное давление в системе охлаждения
  • Ненадлежащее качество охлаждающей жидкости

Повреждения поршня

Эрозия материала на днище поршня (дизельный двигатель)

  • Неисправная форсунка
  • Неисправный нагнетательный клапан в топливном насосе высокого давления
  • На форкамерных двигателях — дефект форкамеры

Эрозия на днище и жаровом поясе поршня (бензиновый двигатель)

Качество топлива не соответствует степени сжатия двигателя, бензин в дизельном топливе, масло в камере сгорания

  • Ненадлежащий угол опережения зажигания Негерметичные выпускные клапаны
  • Значительное количество нагара в камере сгорания
  • Слишком высокая температура впускного воздуха, общий перегрев

Прихват от перегрева, в основном на головке поршня

  • Эксплуатация необкатанного двигателя с высокими нагрузками
  • Повышенная температура в камере сгорания из-за неисправности системы питания
  • Неисправность системы охлаждения

Разрушение перемычек между канавками поршневых колец (дизельный двигатель)

  • Неисправная форсунка
  • Низкая компрессия в цилиндре
  • Дефект форкамеры
  • Неправильное или чрезмерное пользование пусковыми средствами
  • Цилиндр при неработающем двигателе заполнился водой или топливом (гидроудар)

Трещины на днище и вокруг камеры сгорания в поршне

  • Неисправность системы питания
  • Дефект форкамеры
  • Перегрев двигателя
  • Неисправность моторного тормоза

Износ поверхностей из-за избытка топлива в камере сгорания

  • Избыток топлива в камере сгорания в дизеле из-за неисправности топливной системы
  • Пониженная компрессия
  • На дизелях ненадлежащий зазор между поршнем и головкой

Задиры при недостаточном зазоре между поршнем и цилиндром

  • Ненадлежащая обработка блока при ремонте — диаметр цилиндра меньше допустимого размера
  • Головка блока перетянута или затянута неравномерно, повреждена или загрязнена резьба на элементах крепления головки к блоку цилиндров, не смазаны опорные места для гаек и болтов в головке
  • Имеются повреждения привалочных поверхностей блока цилиндров и головки блока
  • Некачественная прокладка головки блока
  • Деформация цилиндров из-за неравномерного охлаждения — накипь или грязь в системе охлаждения
  • Не подготовлены посадочные места для гильз в блоке
  • Нагружение двигателя без предварительного прогрева

Задиры на боковой поверхности поршня рядом с бобышками

  • Нагружение двигателя без предварительного прогрева
  • Деформация цилиндра при перегреве двигателя
  • Недостаточный зазор между пальцем и бобышкой поршня

Сухой прихват на юбке (недостаток масла)

  • Неисправность системы смазки или полное отсутствие масла в двигателе
  • Недостаточное разбрызгивание масла из-за малого зазора в шатунных вкладышах

Задиры на поршне только с одной стороны

Воздушные и паровые пробки в системе охлаждения из-за выхода из строя термостата или водяного насоса, а также загрязнения в полости охлаждения в блоке, приводят к местному перегреву и прекращению охлаждения

Задиры на боковой поверхности (сухой прихват)

Неисправности системы охлаждения

6.1 Меры безопасности при ремонте гильз ДВС

Безопасность жизнедеятельности – это комплекс мероприятий по обеспечению по обеспечению безопасности жизненной деятельности человека в условиях производства. Охрана труда, является важнейшим разделом в безопасности жизнедеятельности. Охрана труда – это система законодательных актов, социально-экономических, организационных, технических, гигиенических и лечебно-профилактических мероприятий и средств, обеспечивающих безопасность, сохранение здоровья и работоспособность человека в процессе труда

При работе на станках рабочие подвергаются различным опасным и вредным факторам. Так как эти факторы непосредственно влияют на безопасность жизнедеятельности при восстановлении гильз двигателей, то необходимо разработать ряд мероприятий по предотвращению их вредного воздействия.

Как заделать трещину в ГБЦ, блоке цилиндров или радиаторах без сварки, пайки и других дорогих ремонтов

Всем привет, сегодня я поделюсь личным опытом по ремонту автомобиля, а также расскажу о том, как можно без дорогостоящего ремонта заделать прохудившийся радиатор (основной или отопителя), устранить течь блока цилиндров, прокладки ГБЦ или трещины в ГБЦ.

Итак, если вы давно следите за каналом, то помните мой обзор по восстановлению радиатора печки на «Калине». Кто менял его своими руками, тот знает, насколько это «приятное» занятие, и сколько оно вам может доставить «удовольствия».

Так вот, когда я обнаружил следы антифриза на водительском коврике, то, конечно же, был опечален случившимся, но спешить с заменой не стал, так как была уже поздняя осень, и по холоду возиться не было совершенно никакого желания, а отдавать более 5000 р. в сервисе за эту процедуру не позволяли средства.

Тогда я решил попробовать устранить течь при помощи специального герметика для системы охлаждения, который просто заливается в расширительный бачок, и через несколько километров пробега протечка в радиаторе была «отремонтирована». Но с радиаторами вроде бы всё понятно, уж кто только не «ремонтировал» их таким образом. Кстати, на моей «Калине» более полугода я откатал после применения герметика, и совершенно никаких последствий не было, а место утечки было сухим и было надёжно загерметизировано.

А вот чтобы ремонтировать трещины в блоках цилиндров, головках или прокладках ГБЦ — такого мне делать не приходилось до недавнего времени. Причём, такой эксперимент мне снова удалось провести на примере «Калины», только уже не моей, а моего знакомого, про которую я писал в одной из прошлых тем на канале.

Так вот, он пожаловался на то, что антифриз начал уходить в «неизвестном направлении», но медленно и верно уровень его падал в бачке. А при более детальном осмотре выяснилось, что при работе двигателя в расширительном бачке наблюдается мелкое бурление, что как бы намекало недвусмысленно на то, что либо прокладка пробита и газы прорываются в систему охлаждения, либо того хуже — повреждена ГБЦ со всеми вытекающими последствиями.

Выкрутив все свечи из каждого цилиндра, мы обнаружили на одной мокрые следы, которые оставлены были ничем иным, как охлаждающей жидкостью, и наши опасения скорее всего имели под собой почву. Я вспомнил, что кроме обычных герметиков, которые способны устранять течь, есть и специальные металлогерметики. И один из таких мы и решили протестировать.

Я уже подумал заливать всю эту красоту в расширительный бачок по привычке, но вовремя прочёл инструкцию, и оказалось, что в бачок заливать конкретно этот состав не допускается. Он должен быть залит непосредственно в радиатор.

Но как же тогда быть, ведь не у каждого автомобиля есть пробка в радиаторе? В таком случае по рекомендации производителя герметика, Hi-Gear HG9048 заливается через верхний патрубок радиатора, который, как вы поняли, необходимо предварительно отсоединить, а потом надеть обратно.

Но благо, что всё это расположено на «Калине» довольно удобно, и уже через пять минут всё было заправлено строго по инструкции. На холодном двигателе, после чего запускается мотор и прогревается до рабочей температуры на холостых оборотах. И затем, на средних оборотах 2500-3000 об/мин. нужно дать поработать двигателю около 5-7 минут, и можно глушить.

Друг мой отправился домой после нашего эксперимента, а уже на следующий день, когда я приехал в гараж, спросил у него, как дела с пузырьками в бачке. «Газировка» прекратилась, а после выкручивания свечи стало ясно, что герметик отработал на все сто — она была сухая, и ничем не отличалась от остальных.

В общем, товарищи, штука эта реально работает, и в нашем случае оказалась весьма эффективной. Это вовсе не означает, что герметик способен заделывать абсолютно любые трещины и повреждения, всему есть предел, разумеется! Но думаю, что прежде чем отправляться на ремонт или замену дорогостоящих деталей, можно попробовать обойтись копеечной по сути заменой, потратив около 450 рублей.

Источник

6.1.1 Общие вопросы безопасности труда

Создание безопасных и здоровых условий труда на каждом рабочем месте является главной задачей всех руководящих и инженерно-технических работников сельскохозяйственных предприятий. Администрация обязана соблюдать требования государственных стандартов, норм и правил по охране труда, осуществлять мероприятия по технике безопасности и производственной санитарии, принимать необходимые меры по предупреждению несчастных случаев.

Важнейшее значение имеет обучение работающих безопасности труда, которое осуществляется в соответствии с ГОСТ 12.0.004–90 на всех предприятиях и в организациях, независимо от степени опасности. Вновь принятых или меняющих работу рабочих должны обучать в учебных мастерских (в цехах, на участках) безопасным приёмам работы инструкторы, на рабочем месте – высококвалифицированный рабочий, бригадир, мастер, имеющий соответствующую подготовку. Производственное обучение производится с помощью инструктажей.

Различают следующие виды инструктажа:

1) вводной инструктаж (его проводит инженер по охране труда со всеми приглашаемыми на работу);

2) первичный инструктаж (на рабочем месте до начала производственной деятельности);

3) повторный инструктаж (со всеми рабочими по безопасным приёмам и методам работы);

4) внеплановый инструктаж (в случаях введения новых или переработки стандартов, правил, инструкций, замены оборудования инструмента и т.п., при аварии, травме, пожаре, перерыве в работе более 30 календарных дней;

5) целевой инструктаж (при выполнении разовых работ, ликвидации аварий, бедствий, катастроф) .

Заделываем трещины в головке и блоке двигателя электросваркой

Реанимации подвергаются все трещины, за исключением тех, которые проходят сквозь клапанные гнезда, зеркала цилиндров, а также плоскости прилегания блока и головки. В последнем случае изделие бракуют, в остальных стараются их реабилитировать, этим-то мы сейчас с вами, уважаемые читатели, и займемся.

В самом начале стоит сообщить о том, что существует несколько способов устранения дефектов. Коротко обо всех.

К первому способу можно отнести заделывание трещин с помощью обычной дрели или электросварки.

В случае если блок чугунный, то концы трещины можно засверлить сверлом и зашлифовать их под углом 90 по всей длине кругом, зубилом или каким-нибудь другим приспособлением.

Если вы выбрали ликвидацию трещин с помощью электросварки, то перед началом работы блок необходимо разогреть до 600-650С. Затем с помощью чугунно – медного присадочного прутка диаметром 5 мм и флюса, нужно нанести сплошной ровный слой, который не должен торчать над поверхностью металла более чем на пару миллиметров. После того, как трещина была заварена, блок следует медленно охладить в термошкафу.

Выше предложенный метод является не единственным, вы можете заварить трещину и без подогрева блока, но для этого вам понадобится электросварка.

Можно использовать более доступный способ, если нет под рукой магнитов. Поверхность, где имеется подозрение на трещины, тщательно промывается керосином или любым растворителем для краски. После этого на поверхность наносится жидкая краска и оставляется на 10-15 минут, далее поверхность протирается ветошью и все дефекты становятся заметны невооружённым глазом.

Также нередко используется способ с применением жидкости. Перед тем как залить в канал воду герметично закрываются все отверстия. В канал после воды под давлением закачивается воздух, можно использовать обычный автомобильный компрессор, после чего канал закрывается и блок оставляется на несколько часов. Места, в которых будет проступать вода, и укажут на наличие трещин. Можно и не ждать несколько часов, для этого блок погружается в воду, и пузырьки воздуха укажут на местоположение дефекта. При устранении трещин следует учитывать, что браться за заделку дефектов на гнездах клапанов, на зеркалах цилиндров и не месте соприкосновения блока и ГБЦ самостоятельно не рекомендуется.

Будет полезно: Как проверить давление ТНВД своими руками?

Повреждения головки поршня

Задиры от перегрева (в основном на головке поршня)
  • перегрев в результате нарушения процесса сгорания
  • деформация/засорение масляной форсунки
  • установка неподходящих поршней
  • неисправности в системе охлаждения
  • сужение зазора в верхней части рабочей поверхности
Следы от ударов
  • слишком большой выступ поршня
  • чрезмерная подгонка торцевой поверхности головки блока цилиндров
  • неверная посадка клапана
  • неподходящее уплотнение головки блока цилиндров
  • oтложения масляного нагара на головке поршня
  • слишком малый зазор в клапанном приводе
  • неверные фазы газораспределения из-за неправильной установки или соскакивания зубчатых ремней
Места наплавления и расплавления
  • неисправные впрыскивающие форсунки
  • неверное количество впрыска
  • неверный момент начала впрыска
  • недостаточное сжатие
  • позднее зажигание
  • неравномерный впрыск топлива
Трещины в днище и полости камеры сгорания
  • неисправная или неподходящая впрыскивающая форсунка
  • неверный момент начала впрыска
  • неверное количество впрыска
  • недостаточная компрессия
  • недостаточное охлаждение поршня
  • неподходящие поршни с неверной формой полостикамеры сгорания
  • повышение мощности (например, чип-тюнинг)

Альтернативные способы

Начнем с того, что незначительные трещины можно также заделать путем использования эпоксидной пасты и стеклоткани. Перед началом работ поверхность металла нужно хорошо обезжирить. Слои пасты и стеклоткани при нанесении чередуются, последним слоем должен являться эпоксид.

Среди наиболее востребованных сегодня технологий стоит также отметить решение под названием SEAL-LOCK. К преимуществам данного способа относят отсутствие необходимости демонтировать двигатель. Способ подходит для восстановления серьезных пробоин или трещин в блоке цилиндров. Также для ремонта не требуется применение сварочного аппарата.

В основе способа лежит заполнение трещины специальной прослойкой из мягкого металла, который в результате надежно скрепляется с поверхностью восстанавливаемой детали.

  1. Трещину локализуют, после чего происходит засверливание краев раскола. Далее поперек трещины насверливают отверстия с установленным технологией шагом. В эти отверстия вставляются стяжки-скобы, которые связывают оба края трещины. Скобы подбираются в соответствии с видом раскола, так как могут иметь различную длину и отличаться по своей форме.
  2. Далее в пространстве между установленных скоб высверливается отверстие, после чего происходит нарезка конусной резьбы при помощи специального метчика. После этого необходимо произвести обработку полученного отверстия составом для устранения окисной пленки. Затем в обработанное резьбовое отверстие с небольшим усилием вкручивается заглушка-конус, материал которой активно контактирует с металлом ремонтируемой детали.
  3. Далее часть заглушки, которая возвышается над плоскостью, нужно немного подпилить, после чего вкручивание осуществляется с большим усилием, которое создается специальным инструментом. Под таким усилием мягкая заглушка сломается в том месте, где ранее был сделан подпил. Выступающие остатки дополнительно шлифуют.
  4. Следующим шагом становится сверление следующего отверстия. Это отверстие сверлят так, чтобы добиться частичного перекрытия предыдущего резьбового отверстия с установленной заглушкой. Процедура ремонта предполагает заполнение заглушками всей трещины.

Когда работа по установке всех стяжек и заглушек окончена, а также произведена шлифовка, образуется шов. Данный шов необходимо дополнительно спрессовать (расклепать) при помощи ударного инструмента (пневматический молоток с возможностью изменять частоту вибраций).

Расклепывание шва позволяет устранить возможные пустоты, а также ускоряет диффузию материалов заклепок и детали. Результатом станет появление пластичного шва, который имеет прочную связь с поверхностью. Такой шов имеет ряд преимуществ сравнительно со сварным швом:

  • не страдает от температурных перепадов;
  • способен сохранять целостность в условиях работы при высоких температурах;
  • не получает значительного напряжения;

Что касается установки больших латок, которыми можно буквально «заклеить» треснувший блок цилиндров двигателя или головку блока, тогда способ решения по схеме реализации напоминает описанный выше.
Потребуется вырезать и подогнать латку из металла, после чего производится ее установка путем заполнения всего периметра стяжками и конусными заглушками. Последующая проверка готового шва на герметичность осуществляется при помощи опрессовки под давлением около 6 атмосфер.

  • Тосол в блоке цилиндров двигателя: причины и способы…

    Почему антифриз или тосол поадают в цилиндры двигателя и что делать в такой ситуации. Как самому определить наличие тосола в цилиндрах, способы ремонта. Читать далее

  • Какой герметик лучше для двигателя автомобиля?

    Виды герметиков для двигателя автомобиля: анаэробные, силиконовые, ремнотные. Принцип дейсвтия, отличия, сферы применения. Как выбрать лучший герметик. Читать далее

  • Последствия перегрева двигателя автомобиля

    Почему возникает перегрев двигателя. Чего ожидать водителю и какие поломки могут возникнуть, если двигатель перегрелся. Что делать в случае перегрева ДВС. Читать далее

  • Эмульсия на щупе уровня масла: причины возникновения

    На какие неисправности указывает эмульсия на масляном щупе и крышке маслозаливной горловины. Способы самостоятельного определения причин данной проблемы. Читать далее

  • Разминусовка двигателя: зачем она?

    В чем заключается и для чего необходима разминусовка силового агрегата. Основные преимущества данного решения, установка дополнительной массы своими руками. Читать далее

  • Блок цилиндров двигателя

    Назначение блока цилиндров в конструкции ДВС. Разновидности, материалы и способы изготовления. Преимущества и недостатки блоков из чугуна и алюминия. Читать далее

Как заделать поврежденные места

Заделывание электросваркой

Засверлить трещины сверлом, чтобы они не пошли дальше и не начали увеличиваться во время работы. Зашлифовать.

Разогреваем блок до 600-650 градусов. Для заделки используем пруток присадочный из чугунно-медного сплава, диаметром 5 мм и флюс. Шов предохранить от окисления с помощью буры.

На поверхности в блоке двигателя должен остаться ровный слой с выступом не более 2 мм. После этого охлаждаем блок в термошкафу.

Электродуговая сварка

В этом случае подогрев блока не требуется. Электронная проволока идёт в качестве присадочного материала. Аргон используется как среда для сварки. Не допускайте перегрева свыше 60 градусов.

Заделка трещин ГБЦ

Нагреваем головку до температуры 200 градусов. Используем для этого ацетиленовую горелку. Заделывание производится при помощи постоянного тока. Диаметр электрода выбираем в зависимости от ширины и толщины стенки.

Приварка заплаты

Подбираем кусок металла, размером с трещину. Жестянкой обворачиваем медные электроды из медного сплава и привариваем заплату. Шлифуем и в довершение покрываем эпоксидной пастой.

Применение эпоксидной пасты

Разлом разделать шлифовкой и засверлить концы трещин сверлом, диаметром не более 85 мм. В отверстия засадить медные заглушки. По очертаниям трещин проходимся насечкой, для создания искусственной шероховатости.

Поверхность обезжириваем с применением ацетона, подогреваем с помощью инфракрасной лампы до температуры 80 градусов. На разлом наносим эпоксидную пасту в следующей последовательности:

  • 1 слой 1 мм,
  • второй 2-3 мм,
  • третий 3-4 мм.

Выдержать в течение суток при температуре 20 градусов, затем необходимо просушить место ремонта в сушильной камере, при температуре 90 градусов, в течение одного часа.

После просушки склеенный участок зачистить и выровнять шлифовкой.

Мне нравится2Не нравится2

Повреждения гильз цилиндров

Кавитация
  • неправильная/неточная посадка гильзы цилиндра
  • использование неподходящих уплотнительных колец круглого сечения
  • использование неподходящей охлаждающей жидкости
  • недостаточное начальное давление в системе охлаждения
  • слишком низкая/высокая рабочая температура
  • недостаточный поток охлаждающей жидкости
Блестящие места в верхней части цилиндра

Отложения масляного нагара на жаровом поясе поршня по следующим причинам:

  • попадание в камеру сгорания чрезмерно большого количества масла из-за неисправности деталей
  • повышенный прорыв газов с попаданием масла во всасывающий тракт
  • недостаточное отделение масляного тумана от картерных газов
  • частая езда на холостом ходу или на короткие дистанции
Группы продуктов :

Измерение выступа поршня

Регистрация для получения бюллетеня
Поиск торговцев
онлайн-каталог

Трещины в гильзе блока цилиндров

Рассмотренная выше проблема вызывает образование микротрещин на поверхности гильзы. Но могут и более серьезные повреждения возникнуть на детали, если мотор эксплуатируется в агрессивном режиме или с нарушением правил эксплуатации. Например, к образованию трещин на гильзе приведут:

  • Использование низкокачественного топлива, либо топлива, которое не рекомендуется производителем двигателя;
  • Агрессивный старт на повышенных оборотах;
  • Частое движение автомобиля при повышенных оборотах;
  • Движение на непрогретом двигателе;
  • Использование низкокачественного моторного масла;
  • Некачественно выполненные ремонтные работы, связанные с двигателем.

Помимо факторов, которые зависят от водителя автомобиля, также стоит отметить, что образование трещин в гильзах возможно по причине производственного брака.

Есть ряд симптомов, которые указывают на наличие трещин на гильзах блока цилиндров:

  • Снижение мощности автомобильного двигателя;
  • Образование эмульсии в моторном масле и расширительном бачке;
  • Неправильный температурный режим при отсутствии проблем с термостатом;
  • Запах выхлопных газов из расширительного бачка.

Если имеют место быть перечисленные симптомы, рекомендуется прекратить эксплуатацию такого автомобиля и направиться на СТО, где специалисты смогут провести диагностику и определить наличие или отсутствие трещин на гильзах.

Для диагностики трещин гильзы блока цилиндров используются методы:

  • Рентгенография — исследование двигателя при помощи специального оборудования;
  • Внедрение красящих химических растворов с целью обнаружения наличия трещин.

Если в гильзе блока цилиндров образовались трещины, она не подлежит ремонту, и потребуется замена детали.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
