Просто масло в фильтр поперло сильно.

да, конотоп наши гильзы по всему миру знают выпускаем в основном для экспорта. фирмы заказчики Ген.Моторс., мерседес и тд.

зы.на стенде также есть гильзы для ваза.

Если я не ошибаюся, то на двигателях 2108 и 2111 нет гильз, это только на класике.

топикстартеру- двигателя 2108 и 21083 гильзуются врезными гильзами с последующей расточкой под номинальный размер. гильзы производства Конотоп в основном в продаже 800-1000р комплект, работа с расточкой под номинал стоит у нас например 2500-3000р, ходимость загильзованных блоков вполне приемлимая, но если блоку много лет расточник смотрит количество накипи и состояние блока изнутри, поскольку есть вероятность что после вырезания посадочного отверстия под гильзу останется одна труха

Источник

Некоторые особенности тюнинга двигателя

В процессе улучшения характеристик двигателя Ваз 2109 могут помочь следующие действия:

• Ослабление силы трения в цепи, состоящей из кольца, поршня и цилиндра.
• Уменьшения массы некоторых деталей, таких как шатуны, поршни и так далее.
• Уменьшение толщины колец поршней, а также сокращение их количества.

Тюнинг инжекторного двигателя

Если с модернизацией карбюраторного двигателя все более или менее понятно, то инжекторный мотор потребует несколько иных методов тюнинга. В данном случае не нужно никакого механического вмешательства, ведь для того чтобы изменить технические характеристики достаточно регулировки настроек ЭБУ.

Тюнинг двигателя на Ваз 2109

Модернизацию инжекторного двигателя еще называют чип-тюнингом. Вот основные преимущества так называемого чип-двигателя:

• Для двигателя и для других важных параметров автомобиля производителем устанавливаются усредненные значения. Делается это для того чтобы соответствовать общим правилам и требованиям авторынков различных стран мира. У автомобилей появляется некий скрытый резерв, который можно раскрыть благодаря чип-тюнингу.
• Мощность двигателя можно увеличить, не применяя никаких механических операций. При этом изменяются такие параметры, как максимальная скорость автомобиля, его динамические характеристики и так далее.
• Чип-тюнинг позволяет изменить и расход топлива, увеличить обороты двигателя, отрегулировать зажигание, лишь изменив настройки.

Как проводится чип-тюнинг

• Извлекается ЭБУ из автомобиля.
• Оттуда снимается чип памяти, который сохранил все установленные параметры.
• Информация считывается с чипа при помощи программатора.
• Далее в чип вносятся нужные изменения и новые значения записываются.

Примечание. Нередко изменить значения в чипе можно и без снятия, подсоединив ЭБУ к специальному штекеру.

Некоторые утверждают, что после увеличения мощности инжекторного двигателя расход топлива резко увеличивается,но это ошибочное мнение, ведь такое наблюдается в течение небольшого отрезка времени, а потом все нормализуется. Не уменьшается и срок эксплуатации двигателя после проведения чип-тюнинга. Выше была приведена общая инструкция, касающаяся тюнинга двигателя Ваз 2109. Данная информация касается видоизменения настроек двигателя своими руками, без участия специалистов, что дает возможность неплохо сэкономить. Дело в том, что цена на любое профессиональное видоизменение технических параметров автомобиля в центрах обслуживания очень высока. Зачем же платить такие деньги, если вкупе с фото и видео можно все сделать самостоятельно.

Классификация проводимых доработок

Перед проведением работы следует уделить внимание на классификацию доработок. Она условная, но определяет то, какие результаты должны быть достигнуты

Выполняют тюнинг салона для решения нижеприведенных задач:

Она условная, но определяет то, какие результаты должны быть достигнуты. Выполняют тюнинг салона для решения нижеприведенных задач:

• Для повышения комфорта нахождения в машине на момент движения. В эту группу можно отнести работы, которые связаны с совершенствованием изоляции, отопительной системы, установку новых сидений и так далее. Отметим, что изоляция салона автомобиля, которая делается на заводе, очень неэффективна. Поэтому даже при установке дополнительного оборудования повысить комфорт в автомобиле, в котором сильный гул и шум во время движения постоянное явление, практически не возможно.
• Достижение привлекательного, эстетичного вида. Дизайн салона рассматриваемого автомобиля, грубо говоря, непривлекательный: прямые линии, квадратные формы, ужасное качество используемых материалов и так далее. Для того чтобы в салоне было приятной и комфортно находиться следует проводить модернизацию, направленную на смену дизайна. Примером можно назвать установку новых панелей, сидений, щитка приборов и других элементов.

Врезка: Важно: Практически все работы, которые связаны с изменением салона транспортного средства, можно выполнить самостоятельно. При этом в большинстве случаев не нужно иметь при себе специальных инструментов – как правило, стандартного набора водителя вполне достаточно

Тюнинг двигателя ВАЗ 2109 – мощная девятка!

Если речь идет о качественном и капитальном тюнинге штатного агрегата от «девятки», то существует несколько эффективных вариантов модернизации. Самый простой и доступный способ – это чип-тюнинг двигателя, что позволит существенно улучшить динамические показатели мотора и не потребует больших денежных вложений. Однако помимо чип-тюнинга существует еще масса способов переделки инжекторного и карбюраторного двигателя для получения большей мощности на выходе.

Полный тюнинг двигателя ВАЗ 2109 с инжектором невозможно сделать без полной разборки двигателя и других элементов системы.

Способ узнать почему горит CHECK!

С помощью универсального автосканера можно самому сделать диагностику за 2 минуты и узнать почему горит CHECK. Подходит для всех машин…» Читать далее >>

Качественная модернизация двигателя подразумевает замену поршневой группы, установку новой головки блока цилиндров, установку интеркулера или турбины и т.д и т.п.

Таким образом, при доработке головки блока цилиндров изменяется форма и диаметр впускных клапанов и камеры сгорания. При этом не обойтись без установки нового спортивного ресивера и иного распредвала, что позволяет существенно повысить мощность двигателя ВАЗ 2109.

Тюнинг карбюратора ВАЗ 2109 означает модернизацию и других элементов системы. Самым распространенным вариантом является установка дополнительного карбюратора и коллектора, например, от Оки. Главные преимущества карбюраторного двигателя – возможность работы на низкооктановом бензине и большая ремонтопригодность. Некоторые владельцы предпочитают переделывать карбюраторный двигатель ВАЗ 2109 на инжектор. Данная процедура весьма затратна финансово и не всегда оправдывает себя с экономической точки зрения. Заменить карбюратор на инжектор на модели ВАЗ 2109 своими руками возможно, для этого потребуется специальное оборудование, знания, время и терпение.

Первым этапом для увеличения показателя мощности и динамики мотора является установка фильтра нулевого сопротивления. Правильно установленный хороший фильтр может добавить двигателю до 5 процентов мощности, однако при установке фильтра-нулевика необходимо понимать, что его нужно постоянно прочищать и следить за эксплуатацией, в противном случае есть риск повреждения двигателя со временем. Качественный фильтр нулевого сопротивления стоит порядка 70-100 долларов – все, что предлагается на рынке дешевле, лишь пустая трата времени и денег.

Установка прямоточного глушителя на ВАЗ 2109 инжектор оправдывает себя лишь в том случае, если двигатель подвергся серьезной технической модернизации или была установлена дополнительная турбина. В других случаях прямоточный глушитель (а его установка стоит недешево) лишь добавит шума и рева автомобилю, но на мощность это никак не повлияет, что видно на представленном видео.

Еще одним эффективным способом для увеличения мощности ВАЗ 2109 считается установка спортивного ряда для коробки переключения передач. Данная процедура позволяет автомобилю демонстрировать улучшенную разгонную динамику за счет изменения ряда передаточных чисел и добавления дополнительной 6 передачи. На общий уровень мощности это не влияет, зато изменения динамики станут ощутимы сразу. Делать подобный тюнинг КПП рекомендуется после замены поршневой группы двигателя и установки более мощных деталей и механизмов.

ВАЖНО ЗНАТЬ!

У каждого автомобилиста должно быть такое универсальное устройство для диагностики своего автомобиля. Сейчас без автосканера просто никуда!

Произвести чтение, сброс, анализ всех датчиков и настройку бортового компьютера автомобиля Вы сможете самостоятельно с помощью специального сканера…

Читать далее.. »

Однако самый простой и действенный способ улучшить показатели двигателя – это чип-тюнинг. Если ВАЗ 2109 комплектуется инжекторным двигателем, то с помощью чип-тюнинга можно добиться отличных результатов как показано на видео. Калибровку параметров ЭБУ можно проводить своими руками, используя современные программаторы и имея в наличии компьютер и некоторое оборудование. При чип-тюнинге нет необходимости проводить механические работы, все делается с помощью компьютера и программ, при этом улучшения становятся заметны уже с первого дня эксплуатации автомобиля с перепрошитым ЭБУ.

tuningkod.ru

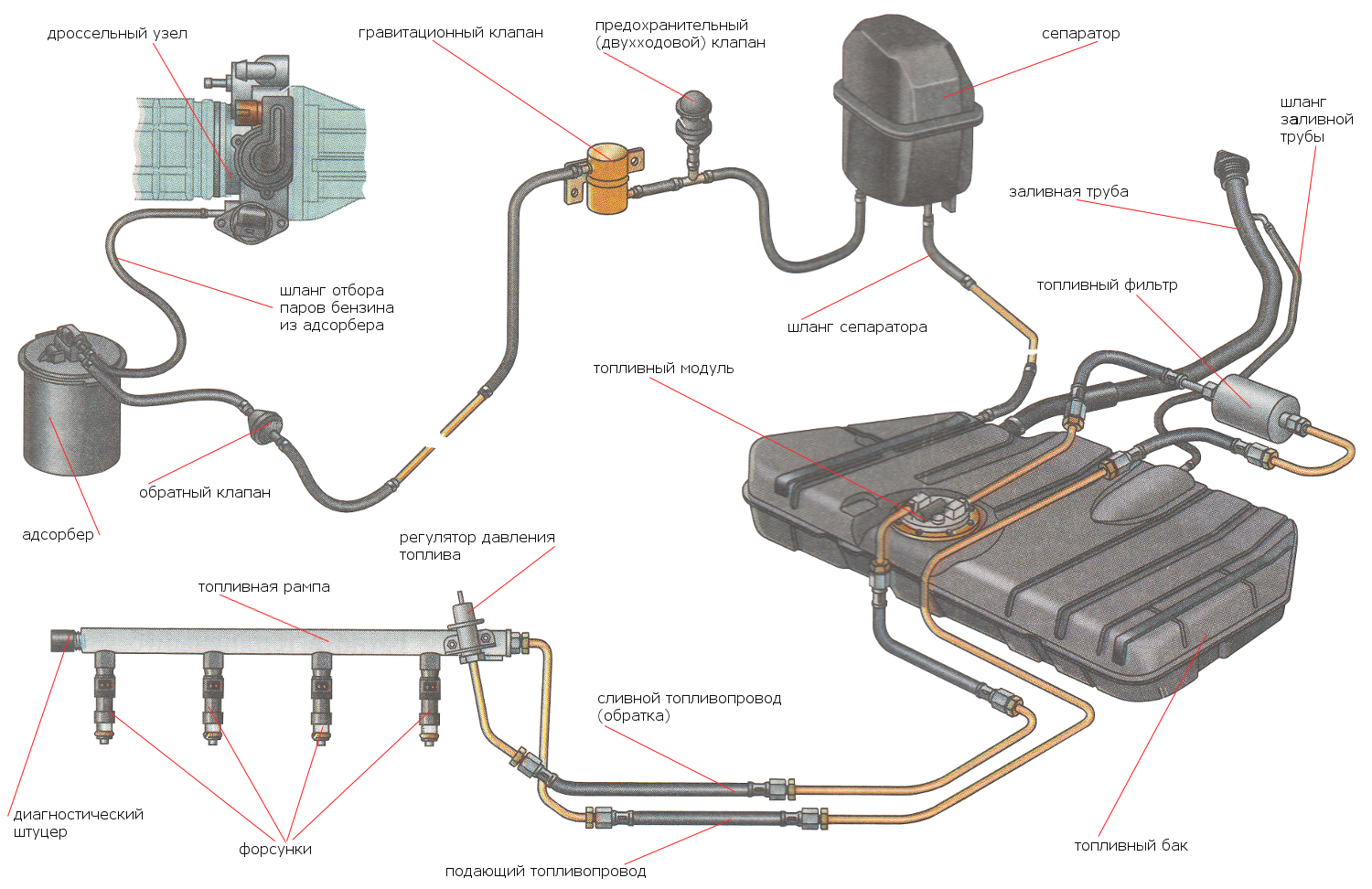

Схема системы питания инжекторных двигателей автомобилей ВАЗ 2108i, 2109i, 21099i (ЕВРО-2)

Система питания инжекторных двигателей автомобилей ВАЗ 2108i, 2109i, 21099i предназначена для обеспечения бесперебойной подачи топлива в цилиндры двигателя. Помимо этого она имеет функции хранения определенного запаса топлива на борту автомобиля и очистки его от механического загрязнения.

Элементы системы питания инжекторных двигателей автомобилей ВАЗ 2108i, 2109i, 21099i

— Топливный бак сварной, сварен из двух штампованных половин. Емкость 43 литра. Заливная горловина выведена в правое заднее крыло автомобиля.

— Топливный модуль (электоробензонасос) установлен в топливном баке и объединяет в себе топливный насос и датчик указателя уровня топлива. Для доступа к модулю под задним сиденьем в кузове автомобиля выполнен смотровой люк. На входном патрубке топливного модуля установлен сетчатый фильтр очистки топлива.

— Топливный фильтр бумажный в металлическом корпусе, не разборный, установлен под днищем автомобиля, рядом с топливным баком.

— Топливная рампа подводит топливо из подающей магистрали к вставленным в нее четырем форсункам. Соединение рампы и форсунок уплотнено резиновыми кольцами. В торце рампы имеется диагностический штуцер для измерения давления в системе.

— Форсунка – электромагнитный клапан, пропускающий топливо в цилиндры при подаче на него напряжения и запирающийся при обесточивании под действием возвратной пружины. На торце форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска.

— Регулятор давления топлива – перепускной клапан, установленный на топливной рампе. Он поддерживает в топливопроводе необходимое рабочее давление (в районе 3-х атмосфер). И изменяет его в зависимости от величины оборотов двигателя. Лишнее топливо сбрасывается назад в топливный бак по обратной магистрали.

— Сепаратор – элемент системы улавливания паров топлива (под ЕВРО 2). Закреплен под задним правым крылом автомобиля. В нем пары бензина конденсируются и возвращаются обратно в топливный бак. Не успевшие сконденсироваться пары топлива поступают из сепаратора в адсорбер.

— Адсорбер – емкость (элемент системы улавливания паров топлива), где пары топлива, поступившие из сепаратора, поглощаются активированным углем. При повышении оборотов коленчатого вала двигателя блок управления дает команду на открытие клапана продувки адсорбера и пары бензина всасываются в ресивер впускного модуля. Устанавливается в моторном отсеке.

— Гравитационный клапан препятствует вытеканию топлива из топливного бака при переворачивании автомобиля.

— Двухходовой клапан препятствует излишнему повышению или наоборот понижению давления в топливном баке.

Примечания и дополнения

— Элементы системы улавливания паров топлива (сепаратор, адсорбер) имеются только на автомобилях ВАЗ 2108i, 2109i, 21099i соответствующих нормам ЕВРО 2.

Источник

Как осуществляется замена подушек двигателя ВАЗ

Самое сложное делается сначала, наиболее легкое — к концу. Если в случаях с боковой и задней опорами мотора приходится иметь дело с естественным износом по прошествии определенного времени, то опора двигателя передняя ВАЗ может попадать под такую операцию чаще по причине своего расположения в аварийно-опасном месте.

При любом легком тычке удар может пройти неудачно для опоры, и замена передней подушки может потребоваться незамедлительно. Инструменты для замены передней опоры мотора требуются немногочисленные и нехитрые: домкрат для регулирования высоты положения силового агрегата, торцевой ключ, трещотка, щетка по металлу для снятия грязи и ржавчины, накидной ключ на 17, Литол или графитовая смазка для профилактики металлических деталей от износа и силовой разборки.

Замена подушек двигателя ВАЗ не требует наличия ямы или подъемника, которые крайне желательны при работах, проводимых на боковой опоре. Мотор необходимо немного поддомкратить для наличия устойчивой опоры, затем обработать все места крепления раствором против ржавчины, предварительно почистив металлической щеткой. Крепление сдвинуть с места накидным ключом и далее для простоты работы включиться в процесс с трещоткой.

Снятие болтов рекомендуется начать с длинного болта, расположенного в центре резиновой части, его необходимо вытащить не полностью и зафиксировать положение мотора для легкости центровки деталей при сборке.

После демонтажа необходимо отметить верх старой опоры для правильного расположения вновь устанавливаемой детали. Сборку нужно провести в обратной последовательности, все детали крепежа предварительно обработав Литолом или графитовой смазкой.

Ощущения от управления ВАЗ-2109 после замены подушек напомнят о первых днях владения новым автомобилем, комфорт и целостность машины перейдут на прежний уровень.

А возможность что-то сделать своими руками всегда приносит автовладельцу глубокое удовлетворение и поднимает самооценку.

• 1 Особенности опор для ВАЗ 2109
• 2 Как заменить опору двигателя ВАЗ 2109

• 2.1 Как заменить левую опору двигателя авто ВАЗ 2109
• 2.2 Как заменить заднюю опору авто ВАЗ 2109

3 Тюнинг фиксации двигателя ВАЗ 2109

История автомобиля

В 1987 году первые «девятки» сошли с конвейера, потеснив популярную в то время восьмёрку. Пятидверный хэтчбек, имея спортивную внешность и прекрасную динамику и управляемость, покорил сердца миллионов. На фоне заоблачных по стоимости и таких пока редких иномарок ВАЗ 2109 смотрелась очень выгодно.

«Девятка» получила известность и за рубежом. В России же о ней в равной степени мечтали и молодые люди и их родители. Надёжная и безопасная машина, неприхотливая в содержании плотно заняла своё место в сердцах автолюбителей. А после автопробега из Москвы в Лиссабон ВАЗ 2109 стала просто кумиром в своей стране и государствах СНГ.

Какие силовые агрегаты использовались на ВАЗ-2109

Собственной модели мотора у этого автомобиля с маркировкой «2109» никогда не существовало, вместо нее устанавливались силовые агрегаты:

• 21081;
• 21083;
• 2108;
• 2111-80;
• 11183-20.

Изначально ВАЗ-2109 получил агрегаты 21081 и 2108, которые устанавливались на нее с 1987 по 1997 год. В основе их лежал карбюратор, который подавал топливо. Заменили эти силовые установки из-за неприятной для многих автолюбителей неисправности – при обрыве ремня на приводе ГРМ загибались крышки клапанов.

Карбюратором комплектовалась и модель 21083, с ней чаще всего встречаются «девятки». Разработали эту модель двигателя еще в 1987 году, а начали ставить ее только с девяностых.

Инжекторные модификации двигателя изначально предназначались только для экспорта. Они были разработаны на основе двигателя 21083. Первым вариантом был 2111-80, который после пережил глубокую модернизацию с целью увеличения его мощности. Преобразованный вариант выпускали под маркировкой 11183-20. С 1998 года автомобили с этими моторами стали продавать и на внутреннем рынке.

БЕЗОПАСНОСТЬ

Приборная панель плотно принимает удары. Органы управления, вместе с подголовниками и остальными элементами производились из мягкого пластика. Заводом предусмотрены козырьки от солнца, чтобы не слепить водителя, которые покрыли обшивкой. Вспомогательная защита от солнца предоставляется при помощи легкой настройки размещения внутреннего зеркала.

Работники завода предусмотрели систему взаимоперемещающихся, проглатывающих силу удара элементов, комбинированной со сдвигаемой в одну сторону каретку, которая при помощи настраиваемого запаздывания понижает энергию столкновения о руль. С помощью асферического вогнутого внешнего зеркала увеличивается масштаб обзора.

Оценивание расстояния до последующей сзади идущей машины получится только символично, так как присутствует мелкое искажение. Конструкторы ВАЗ 2109 предусмотрели ремни безопасности не только на передних сидениях, но и для сидящих сзади пассажиров. Такой элемент способен сохранить не одну жизнь!

Машина получила трехточечные ремни безопасности, где с автоматически накручивающимся устройством и блокировкой, предоставляющей при спокойном скоростном режиме полноценную независимость деятельности, вместе с тем тесно и с натяжением обхватывая туловище.

Во время сильного ускорения или отклонения машины по всем направлениям осуществляется быстрая блокировка ремня. Подобная опция не проверяется специальными резкими движениями туловища.

Способы форсирования

В большинстве случаев достижение требуемых показателей достигается благодаря увеличению объёма двигателя автомобиля. Чтобы выполнить задачу такого плана, существует несколько вариантов:

Первый предполагает увеличение диаметра блока цилиндров под больший диаметр поршня путём расточки. Его называют «народным» из-за его невысокой стоимости, ведь в данном случае всё, что требует затрат – это покупка комплекта поршней и колёс, а также оплата услуг по токарным работам.

Первый вариант – расточка

Второй заключается в замене заводского коленвала другим, отличающимся более увеличенным радиусом кривошипа и, следовательно, большим ходом поршня и большим объёмом. Его стоимость намного выше первого способа, поскольку придётся потратиться на коленчатый вал, набор поршней, подходящий новому коленвалу (так как у блока цилиндров высота имеет определенные ограничения), специальные кольца для поршней. К тому же необходимо будет оплатить работы, касающиеся расточки блока.

Пример для замены стокового коленвала

Для многих удивлением может стать тот факт, что увеличенный объём мотора «девятки» не всегда является наиболее выигрышным методом форсирования. В некоторых ситуациях (всё зависит от того, каким должен быть двигатель в конечном итоге) намного проще и эффективнее заняться доработкой головки блока цилиндров (ГБЦ), после чего установить подходящий распредвал. Такой вид форсирования также позволит добиться увеличения мощностных показателей силового агрегата.

Безусловно, для максимального раскрытия всех возможностей и резервов распределительного вала потребуется достаточно серьёзная доработка ГБЦ, которая может коснуться даже перепрессовки сёдел и установки клапанов с большим диаметром. К примеру, двигателям, характеризующимся наличием восьми клапанов, подойдут аналогичные детали от BMW, а шестнадцатиклапанным моторам – составляющие от Opel и Volkswagen. При этом нельзя упускать из виду впускные/выпускные каналы, предназначенные для циркуляции топливновоздушной смеси – они тоже требуют доработки. Их совершенствование предполагает увеличение диаметра сечения до предельных размеров путём внутренней полировки.

Технические характеристики блока цилиндров ВАЗ 2109, как и другие составляющие, накладывают свой отпечаток на общие показатели мотора. Можно, конечно же, более детально изучить влияние типов и форм поршней, вес коленвалов и многое другое, что каким-либо образом отображается на работе двигателя, но данная статья не об этом.

Особенное воздействие на работоспособность ДВС оказывают следующие характеристики: отношение длины шатуна к ходу поршня и габариты кривошипа коленвала (диаметр).

Габариты деталей и их масса

Важность вышеперечисленных параметров обусловлена тем, что двигатель по своей сути представляет собой насос, прокачивающий через себя определённое количество смеси за конкретный период времени. Именно об этих характеристиках далее и пойдёт речь
