Выключатель (замок) зажигания ваз 2106

Установка бесшумных замков на Классику

Будем производить замену штатных дверных замков классике на бесшумные замки от зубилы (ВАЗ 2108,09,10,11…).
Мы будем менять ТОЛЬКО ЗАДНИЕ ЗАМКИ!!!

Для этого нам понадобятся:

  1. Внутренний замок ВАЗ 2108 — 2 шт. (левый и правый)
  2. Комплект бесшумных замков («шоколадки”). — 1шт. (в комплекте должно быть 2 замка)
  3. Болты крепления замков (с виду похожие на те, которыми крепятся петли дверей на классике) – 4 шт.
  4. Инструменты:
  •  Дрель и соответственно свёрла к ней (8,4)
  • Напильник или надфиль — Пила по металлу — Старый замок
  • Тросик (от замка к внутреннему «крючку” открывания двери) — 1.5-2 метра
  • Детский набор «КОНСТРУКТОР», пара деталей из него… (тяга и 4 квадратных пластины для натягивания тросика нам пригодятся)
  •  Алюминиевая пластина или кусок плотной пластмассы около 2 мм толщины 10*6см — 2шт.
  • Знакомый сварщик или комплект для нарезки резьбы…

Приступим…

На новом, только что купленном, ВНУТРЕННЕМ замке отпиливаем 2 части:

На правом рисунке это часть 1 и 2

Далее ищем ШТЫРЬ и также отпиливаем так, чтобы он выпал, а на его месте оказалась ДЫРА !!!

Это лучше видно тут:

На месте штыря дыра, а в дыре тросик, скрепленный пластинами из детского набора. Это сделано для того, чтобы тросик был регулируемой длинны)

Вставляем в образовавшуюся дырочку тросик. Другим концом тросика «цепляем” наш «крючок”.Нам ведь надо будет вылезть из машины… точнее не нам а пассажирам.

Далее снимаем и немного разжимаем ЧЁРНУЮ пружину, по желанию ее вообще можно снять, но я бы оставил, мало ли, пригодиться …

Далее берём дрель со сверлом № 4 и сверлим дырочку (красная дырочка на рисунке напротив резьбы для крепления замка … вставляем в неё болтик (красная дырочка на рис 5), на болтик тягу (синяя деталь) и прикручиваем на болтик гаечку (её плохо, но видно)

Далее снимаем замок с двери нашей машины. Снимаем тягу с внутреннего «крючка” открывания двери, и можно её выкинуть ))), она нам больше не пригодится. Там, где крепится эта тяга к замку есть резиновая втулочка, эту втулочку мы аккуратно снимаем и ставим на наш обновлённый внутренний замок (подробнее на рис. 4 , выше и левее надписи Пружина).

  • Далее снимаем Внешнюю «Ручку” Открывания двери.
  • Берём в руки кусок алюминия или твёрдой пластмассы и пилу по металлу и изготавливаем вот такую деталь (дырки проделываем сверлом № 4) :

«Разбираем” нашу ручку в двери (сдвигаем ось вращения на ручке на пару см назад) и одеваем на ось ручки деталь КРАСНОЙ дыркой,не перепутайте. Одеваем так, чтобы она упиралась в движущуюся часть ручки и двигалась вместе с ней по оси.

В синюю дырку надо засунуть болтик, не очень большой, 1-2 см. ( на него впоследствии оденем тягу с рис. 4.).

В принципе внутренняя часть готова.

Приступаем к внешней.

Берём дрель, но уже со сверлом № 8 и рассверливаем дыру от старого замка (на рисунке справа сверху) так, чтобы втулка НОВОГО замка входила, но не болталась. А если она болтается, то так и оставить, пусть болтается.

Как установить замок зажигания?

Выполняя монтаж устройства, важно правильно подключить и подсоединить все контактные компоненты изделия. Перед подключением производится установка замка

Что понадобится?

Чтобы подключать и соединять все компоненты устройства, потребуется тот же инструмент, который применялся для отключения. Процедура будет выполняться практически в обратной последовательности.

Распиновка (схема) замка зажигания ВАЗ 2106

Чтобы правильно выполнить схему подключения проводов замка зажигания ВАЗ 2106, требуется разобраться с распиновкой устройства:

  1. Положение 0 — контактные элементы под номерами 30 и 30/1. Компоненты предназначены для отключения системы питания. Когда ключ попадает в это положение, система активирует аварийный режим функционирования.
  2. Режим I — контактные компоненты 30/1-15, а также 30-INT. Используются для активации осветительных приборов как наружных, так и внутренних, а также ряда других устройств. Имеется в виду система стеклоочистки, электродвигатель омывателя, генераторное устройство, вентилятор печки, приборы контрольного щитка, поворотные огни, система зажигания, звуковые приборы.
  3. Положение II. Это контактные элементы 30/1-15, 30-INT, а также 30-50. При повороте ключа в такое положение все приборы, включенные в режиме I, остаются активированными. Исключением является генераторная установка, контрольная панель и система зажигания. Производится активация стартерной цепи, что приводит к пуску силовой установки.
  4. Положение III. Это стояночный режим, при нем активируются только контактные компоненты 30-INT, а также 30/1. Стартерная электроцепь отключается. Включенными остаются только осветительная система, стеклоочистители, электродвигатель омывательной системы и охладительный узел.

Отдельно следует рассказать о классификации по цветам:

  • 30 — розовый контакт;
  • INT — контакт черного цвета, предназначен для подсоединения габаритных огней и внешнего освещения;
  • 30/1 — коричневый контакт;
  • 50 — красный контакт, применяется для запуска стартерного устройства;
  • 15 — контактный элемент синего цвета, имеет черную полосу.

Канал Ремонт и обслуживание авто рассказал о нюансах подключения замка зажигания и представил наглядную схему изделия.

Пошаговые этапы

Алгоритм установки устройства:

  1. Ключ вставляется в отверстие на замке и проворачивается в режим 0.
  2. Нажимается фиксатор, а затем устройство монтируется в кронштейн.
  3. Следующим этапом будет подсоединение электроцепей. Если автомобиль оборудован фишкой, то процедура подключения не вызовет сложностей. Но при ее отсутствии подсоединение электроцепей будет выполняться по очереди. Для этого клеммный разъем монтируется так, чтобы один из контактов двойного вида был установлен справа и располагался вертикально. К верхней составляющей группе подключается черный кабель.
  4. Затем работа производится по часовому направлению движения. После подключения черного контакта подсоединяется розовая электроцепь, затем синяя, коричневая и красная. На задней стороне разъема рядом с клеммами располагаются цифры, которые соответствуют конкретной электроцепи. Нижняя часть должна остаться нетронутой.
  5. Когда контактные элементы будут подключены, производится монтаж пластикового кожуха на колонке. Верхняя и нижняя пластиковые составляющие фиксируются друг к другу посредством болтов.

Автомобиль ВАЗ 2106 и его замок зажигания

Узел для системы зажигания авто

Иногда при эксплуатации отечественного автомобиля ВАЗ возникает такая ситуация: садишься в машину, вставляешь ключ в замок зажигания, проворачиваешь ключ до позиции I, а лампочки индикаторов на приборном табло не загораются. Если не замечаешь этого и пытаешься завести мотор, стартер не крутит и даже не щелкает. Опытные водители в таких случаях сразу проверяют исправность замка.

Замок зажигания ВАЗ классики состоит из двух частей: механической (секретки), в которую вставляется ключ, и контактной группы, к которой подключаются провода. Механическая часть неразделима с корпусом, и в случае выхода ее из строя необходимо менять замок. Контактная группа съемная, она вставляется в заднюю часть устройства и крепится при помощи пружинного кольца. Благодаря простоте конструкции замок зажигания автомобиля ВАЗ 2106 ломается крайне редко, почти так же редко, как двигатель или коробка переключения передач.

Существует всего лишь одна неисправность, из-за которой может потребоваться замена замка зажигания ВАЗ классики в сборе — поломка в механизме секретной части. Выполнить операцию по замене устройства можно своими руками даже в чистом поле за 10 минут.

Снятие неисправного устройства

Для снятия замка зажигания ВАЗ 2106 необходимы следующие инструменты:

  • плюсовая отвертка;
  • шлицевая отвертка;
  • шило.

Замена узла зажигания

При отсутствии шила для демонтажа устройства можно использовать длинный тонкий гвоздь сечением 1,5-2 мм с широкой шляпкой либо отвертку для откручивания маленьких шурупов из корпуса мобильных телефонов.

Перед осуществлением основной процедуры необходимо снять минусовую клемму с аккумуляторной батареи

Несмотря на то, что ток напряжением в 12 вольт практически безвреден для здоровья взрослого человека, при снятии устройства можно нечаянно замкнуть провода, что, в свою очередь, может привести к выходу из строя важного электрического оборудования автомобиля

Пошаговая инструкция:

  1. Для начала вставить ключ в выключатель зажигания и повернуть его на 90 градусов, в положение «0». Это нужно для того, чтобы штифт, удерживающий рулевой вал от проворачивания, немного вошел в секретную часть и не мешал демонтажу.
  2. Далее необходимо снять пластиковый кожух рулевой колонки. Для этого последовательно открутить 5 винтов, соединяющих между собой нижнюю и верхнюю части кожуха.
  3. Затем аккуратно приподнять верхнюю часть кожуха рулевой колонки и вытянуть ее вверх. После этого убрать обе части кожуха в сторону.

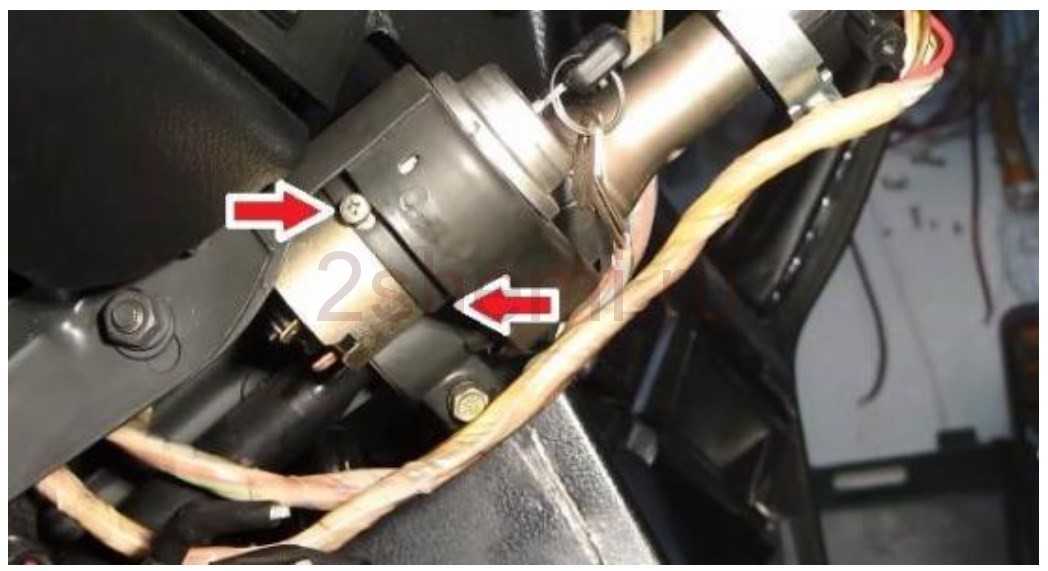

  4. Далее найти и открутить винты, крепящие само устройство. Их два, они расположены снизу выключателя, справа и слева.
  5. Затем отцепить провода от контактов выключателя зажигания.
  6. Далее найти плоскую щель на кронштейне слева от устройства, воткнуть туда шило и с силой вдавить им фиксатор.

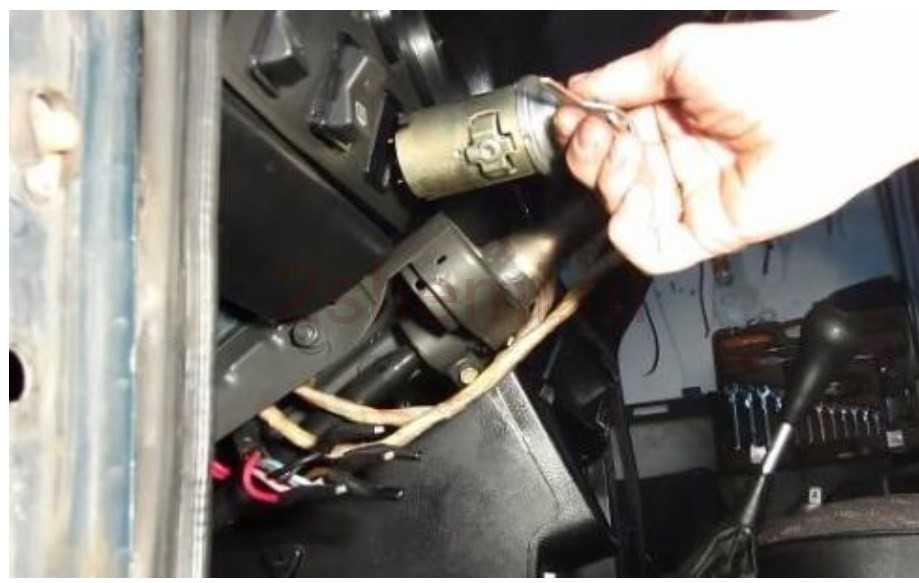

  7. После этого можно вынимать устройство из кронштейна, поддев его шлицевой отверткой.

Если, несмотря на все приложенные усилия, выключатель «отказывается» вылезать из кронштейна, значит, фиксатор не дожат до конца. Нужно нажать на фиксатор шилом, а затем немного поводить ключом влево и вправо, не проворачивая его. Фиксатор сожмется до конца, и останется только вытащить выключатель.

Замена контактной группы и установка замка зажигания

Часто причина неисправности замка зажигания заключается в подгорании контактной группы. Замена контактной группы осуществляется очень легко. Достаточно снять при помощи шлицевой отвертки пружинное кольцо, и контактная группа вывалится сама. После этого нужно вставить новую деталь в корпус устройства таким образом, чтобы паз контактной группы точно наделся на шток секретной части, и закрепить ее в корпусе устройства пружинным кольцом. После этого можно устанавливать выключатель зажигания на место.

Алгоритм установки:

  1. Сначала нужно вставить ключ в замок и провернуть его в положение «0».
  2. Нажать на фиксатор и вставить выключатель в кронштейн.
  3. Затем следует правильно подключить провода.
  4. Установить кожух на рулевую колонку, скрепить верхнюю и нижнюю части кожуха винтами.

Где необходимо крепить провода

Самое сложное в установке выключателя — это подключение замка зажигания к проводке. Везет тем владельцам ВАЗ 2106, у которых провода к выключателю подключаются через специальную колодку. Такую колодку можно подсоединить и с закрытыми глазами.

Если в вашей машине нет специальной колодки, правильно подсоединить провода к выключателю поможет цветная схема подключения электропроводки.

Цвету стрелок, изображенных на схеме, соответствует цвет проводов. Следует учитывать, что в проводке старых машин вместо розового провода может быть оранжевый. Удачи в ремонте!

замок зажигания ваз 2104 схема подключения проводов

Интерфейс Русский/Английский
Тип лицензия Free
Кол-во просмотров 257
Кол-во загрузок 132 раз
Обновление: 12-04-2019

замок зажигания ваз 2104 схема подключения проводов — Схема замка зажигания ваз 2101, устройство и подключение remont-avtovazrushema-zamka-zazhiganiya-vaz-2101 Cached Такая фишка значительно облегчит установку нового элемента, поскольку на такой замок зажигания ВАЗ -2101 схема подключения не требуется Замок зажигания ВАЗ 2106: схема подключения проводов cars-bazarruvse-o-prodazhe-avtozamok-zazhiganiya-vaz-2106 Cached Замок зажигания на автомобиле ВАЗ 2106 не слишком сложен, а схема подключения всех проводов просто и понятна Поэтому самостоятельная замена, без обращения в сервисный центр, выполняется Замок Зажигания Ваз 2104 Схема Подключения Проводов — Image Results More Замок Зажигания Ваз 2104 Схема Подключения Проводов images Замена замка зажигания или контактной группы на автомобиле wwwautoezdacomremauto948-zamena-zamka-zaguganiahtml Cached Замена замка зажигания или контактной группы замка зажигания , схема подключения замка зажигания автомобиля ВАЗ , Lada Замена замка зажигания или контактной группы на автомобилях wwwavtoreminfostativaz-2101-vaz-2106-vaz-2107zamena Cached Схема подключения замок зажигания на ВАЗ 2104 всё равно не заводиться, проводами Схема подключения замка зажигания ВАЗ-2107 ВАЗ-2101 vazdriverru Электрооборудование Схема подключения замка зажигания ВАЗ -2107 ВАЗ -2101 В этом мануале мы приводим подробную схему подключения замка зажигания на ВАЗ классике с фотографией и цветами проводов Замок зажигания ваз 2106: Подключение, Схема, Как снять vz06-upruszzamok-zazhiganiya-vaz-2106html Cached Это и окисление проводов , заклинивание личинок и многое другое Чтобы с этим бороться, нужно знать, как снимается и подключается замок зажигания ВАЗ -2106 Электросхема ваз 2104 (21043) карбюратор и инжектор с bumperguruelektroshema-vaz- 2104 html Cached Экспортный вариант ВАЗ 2104 и ВАЗ 21043 дополнительно включают очиститель и обогрев заднего стекла С 1994 года такая схема стала стандартом для всех выпускаемых четвёрок Замена замка зажигания и контактной группы на ВАЗ 2108, ВАЗ vaz-russiacomremont-vaz-2108zamena-zamka Cached Как заменить замок зажигания , проверить контактную группу и заменить её на ВАЗ 2108- ВАЗ 21099? Замена замка зажигания : Как снять замок зажигания на ВАЗ 2107: схема подключения avtozamcom ВАЗ ВАЗ 2107 2 Схема подключения в ВАЗ -2107 по цвету проводов замок зажигания на ВАЗ 2107 потребуется Замена замка зажигания на ВАЗ 2101-ВАЗ 2107 vaz-russiacomremontzamena-zamka-zazhiganiya Cached За это отвечает замок зажигания , замени его на новый и всё у вас будет в порядке с блокировкой! (О том как заменить замок , см в статье: Замена замка зажигания на ВАЗ ) Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 4,310

  • На ножке, р. 188 см, пр-во Германия. Продам Ваза в Кемерово 51103 Первоначальное описание товара, ц
  • ену и контакты нужно указывать в тексте объявления. 1 — на конденсатор, 2 — вывод ВК и 3 — вывод Б , как я понял на вывод ВК у меня приходит провод с quot;регулятора напряженияquot; и с quot;замка за
  • , как я понял на вывод ВК у меня приходит провод с quot;регулятора напряженияquot; и с quot;замка зажиганияquot;, только на схеме они соединяются у предохранителя, На рис. 1.1 приведена принципиальная схема котельной установки, работающей на природном газе или мазуте. Электрическая схема включения паровых и водогрейных котлов имеет автоматический выключатель (АВ) для защиты от перегрузок. Если этот участок цепи исправен, а плюс на розовый провод все-таки не подается, то обрыв цепи нужно искать где-то ближе к ее началу — например, в замке зажигания. Как видите, поиск причин остановки двигателя ЗМЗ-406 не сложней, чем двигателей ВАЗ. Каталог деталей, поиск, ассортимент, ссылки на ресурсы, авто-новости. Размещение собственного прайс-листа. Для данной модели нет модификаций. Например, чтобы вы могли открыть автомобиль при помощи центрального замка. Но и на этот случай у угонщиков есть своя схема. ВАЗ форум : Форум владельцев автомобилей ВАЗ и не только. БУ запчасти ВАЗ 2104 — Нижний Новгород. Комплект личинок для дэу нексия двери, багажник, замок зажигания Цена: 1 750 руб. . Группы замка зажигания на нексии — Daewoo Nexia FAQ — тюнинг дэу . Люди, помогите с подключением замка. Благодарю за помощь, но мне бы ещё схему по цветам. В нашем электронном онлайн автокаталоге, можно искать запчасти ВАЗ-2131 по номеру или заводскому чертежу узла, сделать заказ и узнать стоимость запчастей.

Используемая электросхема

Блок зажигания собирает много концов кабелей в единый разъем. Он за счет универсальности используется на разных моделях ВАЗ. Если при подводке проводов отсутствуют повреждения изоляции кабелей или разрывы цепи, то разъем должен справляться со своей задачей переключения режимов работы.

Если есть необходимость поштучного подключения проводов, то рекомендуем воспользоваться такой схемой подключения, в которой применяется штатная маркировка каждого контакта числовым или буквенным кодом:

  • «50» – кабель красного цвета (используется для контакта со стартером);
  • «30» – розовый цвет провода;
  • «30/1» – коричневый провод;
  • «15» – кабель синего цвета с черной полосой (отвечает за прогрев машины внутри, зажигание и пр.);
  • «INT» – провод с черной изоляцией запитывает напряжением подфарники и головной свет.

Установка центрального замка на ваз 2107 своими руками

Еще одним легендарным представителем российского автопрома является ВАЗ 2107. Несмотря на то, что эта модель появилась в продаже в далеком 1982 году, с конвейера ее сняли всего пару лет назад.

Большинство автолюбителей, владеющих этим средством передвижения, все-таки управляют моделью более ранних выпусков. Ну и в связи с этим встает ряд вопросов, которые необходимо решить.

Например, установка центрального замка на ВАЗ 2107 сделает эксплуатацию вашего авто намного приятней и проще.

ВАЗ 2107

Путей решения проблемы множество. Можно просто приехать в сервис, и вам все сделают профессионалы. Стоить отметить, что денег в таком случае будет потрачено гораздо больше, чем если вы сделаете это своими руками.

Имея хоть малейшее представление о том, как устроен этот механизм, вы вполне справитесь самостоятельно. Заранее ознакомьтесь с материалами, например, в интернете вы сможете найти достаточное количество информации. Почитайте, посмотрите, как происходит установка центрального замка на ВАЗ 2107, видео материалы. Подготовьте необходимые инструменты и вперед за работу.

Устанавливаем центральный замок

Естественно, перед тем, как приступить к делу, приобретаем нужный нам комплект центрального замка. Самыми главными в таком комплекте являются четыре моторчика и блок управления. Так же в коробке должны быть провода, брелок, различные предохранители и планочки.

Комплектация центрального замка

Самый простой способ управлять центральным замком — специальная кнопка на приборной панели. Однако ее монтаж и подключение займет время. Так же существует способ закрывать и открывать замки на ВАЗ 2107 нажатием кнопки на брелоке. Ну и самый неудобный — поворот ключа в водительской двери.

Определившись с тем, какой вариант вам больше по душе, собираем нужный инструмент:

  1. Дрель;
  2. Отвертки;
  3. Гофра;
  4. Молоток;
  5. Ножик;
  6. Гаечные ключи.

Работа с проводкой

Самым важным и главным моментом установки является протягивание проводки. Все провода должны быть нужной вам длины, прокладывать их необходимо в местах, защищенных от посторонних воздействий, например, воды. Так же, рекомендуется использовать гофрированные трубки, чтобы обезопасить провода от перетирания.

Важно! Перед тем как приступить к работе, обязательно отсоедините клемму на минус от аккумулятора!

Установка центрального замка на ВАЗ 2107 своими руками начинается с определения места монтажа блока управления. Рассмотрим вариант нахождения контроллера между полкой и бардачком.

Далее раскладываем провода по длине, решаем, какие из них пойдут к задним дверям. Их мы будем тянуть через нижний поребрик, под пластмассовыми защитными накладками порожков. Для передних дверей проводку потянем под торпедой.

От аккумулятора прокладываем провод +12В. Он будет питать все устройство.

Проводка для центрального замка

Монтаж моторчиков

Для того чтобы установить нужные нам моторчики, придется просверлить отверстия в каждой двери. Рекомендуем вам устанавливать замки ВАЗ 2107, начиная с задних дверей.

Чтобы приступить к работе, снимаем все лишние элементы: пластиковые накладки и обшивку. Берем дрель и делаем отверстие в двери. Через него впоследствии мы потянем проводку из стойки в дверь. Просверливаем вторую дырку в стойке. Теперь приступаем к протяжке проводов. Не забывайте использовать гофру.

Проводка задней двери

Теперь можно установить движок. При установке не забывайте проверить, чтобы он не мешал работе стекла. Дело за малым. Прикручиваем друг к другу тягу моторчика и тягу блокировки замка с помощью планки. Она должна быть в комплекте центрального замка. Теперь, собственно, готово. Переходим к передним дверям.

На передние двери установка моторчиков много времени не потребует. В этом случае мы располагаем их в левом и соответственно правом нижнем углах дверей. Устанавливаем по примеру задних дверей и выполняем проверку.

Установка движков на передние двери

Проверка работы

Перед тем как порадоваться завершению работы, необходимо подключить блок управления к колодке с проводами. Затем вернуть клемму аккумулятора на место. Если замки ВАЗ 2107 сработали правильно, значит все подключено верно. Поздравляем. Если возникли какие-либо проблемы, возможно где-то при подключении был перепутан вывод на + или -.

Совершенству предела нет, и в будущем вы можете подключить замок багажника к центральному замку, установить сигнализацию или стеклоподъемники.

Практически все ваши желания по модернизации любимого авто можно претворить в жизнь.

Второй этап

Снимаем приборную панель.

Чтобы упростить работу по прокладке проводов, лучше приборную панель снять полностью. Для этого необходимо проткнуть точки, которые находятся рядом с шурупами крепления передней панели. Найдите место прохождения проводов под торпедой и в бардачке. Именно через них и будут проложены провода.

Демонтаж старых проводов.

На этом этапе работы нужно убрать старые провода стеклоподъёмников и проложить новые. Дальше следует подключить их к приводу.

Подключение проводов активатора.

Вместе с подключением проводов активатора нужно их изолировать и проложить внутри двери. Чтобы они были закреплены, их лучше закрепить к конструкции двери с помощью той же изоленты.

Прокладывание проводов.

После проделанной работы нужно протолкнуть провода с одной стороны под приборную панель, с другой стороны — в бардачок. Такая работа не всегда может получиться с первого раза, именно на этом этапе нужно показать сноровку и ловкость.

Установка проходной трубки.

Установить проходную трубку в стойку с обеих сторон можно с помощью отвёртки

Делать это нужно осторожно, чтобы не повредить саму резиновую трубку

Подключение проводов к разъёму.

Дальше к разъёму крепится предохранитель и соединяется с блоком питания центрального замка. Всё это устанавливается под торпедо.

Подключение провода ЦЗ к корпусу.

Минусовый провод центрального замка нужно подключить к корпусу автомобиля. Плюсовой провод подключается к предохранителю №1 со стороны аккумуляторной батареи.

Проверка работоспособности ЦЗ.

После того как вы подсоединили аккумулятор, проверьте работоспособность механизма — как механической его части, так и электрической. Ход тяг должен быть плавным и лёгким.

Восстановление приборной панели и обшивки двери.

Убедившись, что всё работает исправно, установите на своё место торпедо и обшивку боковых дверей.

На видео — как установить центральный замок:

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

  1. Отключить аккумуляторную батарею
  2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
  3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
  4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
  5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
  6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Контактные системы

Самые старые и несовершенные конструкции, несмотря на это, очень много автомобилей все еще используют их. Даже в магазинах продаются контактные группы. Одно преимущество можно выделить у контактных систем — низкую стоимость. В остальном же они только недостатками обладают:

  1. Контактный прерыватель, установленный в корпусе трамблера ВАЗ-2106, коммутирует высокое напряжение. Вследствие этого часто происходит подгорание контактов, нужно иногда осуществлять чистку устройства.
  2. Этот же контактный прерыватель испытывает большие нагрузки, трение. Поэтому ресурс ограничен качеством используемого металла, временем его износа.
  3. При работе изменяется зазор между контактами, а он влияет на угол опережения зажигания — это один из важнейших параметров работы двигателя внутреннего сгорания.

Несмотря на простоту, надежность механизмов очень низкая. Система требует тщательного ухода и своевременного обслуживания.
