Датчик дождя

Как отрегулировать чувствительность датчика дождя

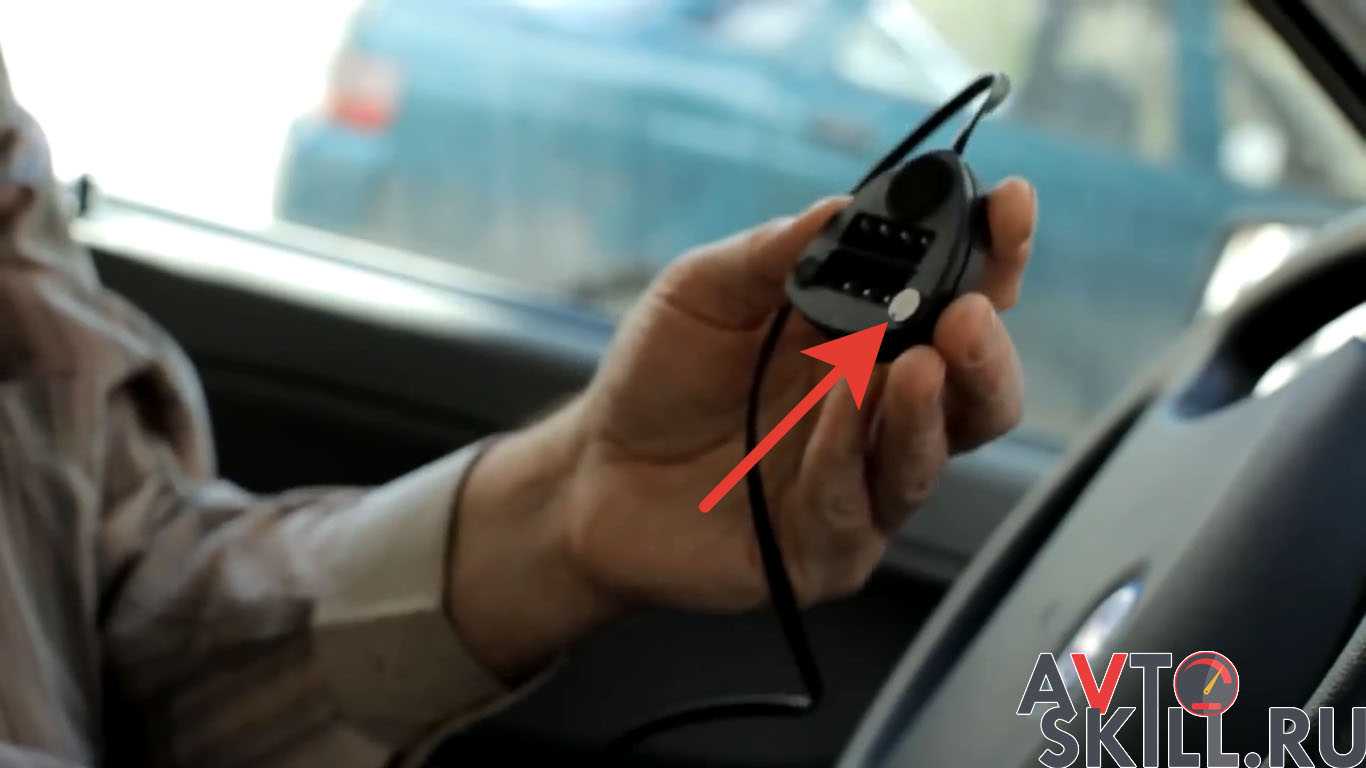

На лицевой стороне датчика два индикатора и кнопка для оперативной смены режима работы. Имеются режимы: дождь \ снег \ стандарт. Также датчик дождя имеет автоматическую регулировку уровня (для подстройки под разное стекло, тонировку, освещённость). При включении датчик показывает текущую чувствительность:

Низкая чувствительность — 1 вспышка индикатора.
Средняя чувствительность — 2-3 вспышки
Высокая чувствительность — 4 вспышки.

Чтобы изменить ее следует нажать и удерживать кнопку в течение 3 сек. Затем последует количество вспышек, указывающее на текущую чувствительность. Продолжаем удерживать кнопку, пока не последует серия вспышек. Отпускаем кнопку по достижении нужного уровня. Пример работы датчика дождя на минимальном уровне:

А вам приходилось устанавливать датчик дождя на свой автомобиль Лада? Какие отзывы о его работе вы можете оставить? Напомним, на сайте представлены другие полезные доработки, например, замена форсунок омывателя на веерные или установка омывателя камеры заднего вида.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Определили долю продаж автомобилей с автоматической трансмиссией за I кв. 2020 года

Рейтинг зимних нешипованных шин (цена/качество)

Газовый упор капота для Лада Веста (установка, отзывы)

Базовая комплектация Лада Калина 2 стандарт (фото, особенности и опции)

Как это работает

Логично начать с вопроса о том, как работает датчик дождя.

Некоторые почему-то уверены, что контроллер реагирует на влагу, которая попадает на поверхность стекла, и тем самым включает стеклоочистители, то есть дворники, а также заставляет подавать жидкость через форсунки стеклоомывателя.

Но это не так.

В действительности принцип работы совершенно иной. Даже более сложный, можно сказать.

Этот контроллер находится не снаружи, а внутри автомобиля. И логично спросить, как же тогда он может ощущать на себе капли воды. Да никак. На саму влагу он не реагирует.

В контроллере предусмотрено 2 элемента. Это фотодиод и светодиод.

Задача светодиода заключается в излучении инфракрасного света. Человеческий глаз увидеть его не способен. Зато эти же лучи сопровождают нас в быту и не только. Вспомните хотя бы пульт от телевизора. Принцип тот же.

Инфракрасные излучения попадают на поверхность стекла, частично отражается от этой поверхности, и возвращается обратно. В этот момент его улавливает второй элемент, то есть фотодиод. Он фиксирует количество вернувшегося света.

Если воды на стекле нет, то есть оно сухое, света будет возвращаться много. При намокании количество света заметно уменьшается, чему препятствуют капли. Установив, что стекло покрыто влагой, датчик автоматически запускает стеклоочистители.

Разумеется, эффективность очистки зависит во многом от того, насколько правильно вам удалось выбрать дворники для своего автомобиля.

Инструкция по установке устройства своим силами

Перед покупкой регулятора убедитесь в том, что устройство предназначено для работы в бортовой сети на 12 вольт.

Процедура установки и подключения на примере автомобиля ВАЗ представлена ниже:

Для начала держатель контроллера необходимо приклеить к плоскости стекла. Саму поверхность стекла перед этим следует тщательно промыть и обезжирить, а также высушить. В противном случае фиксация держателя может быть ненадежной и устройство со временем отпадет.
Затем нужно нанести специальный гель для регулятора на две рабочий зоны, имеющиеся на корпусе девайса. Этот гель используется для выравнивания коэффициентов преломления, он должен идти в комплекте.
Сам контроллер после этого нужно зафиксировать на держателе, не прикладывая больших усилий. Фиксация осуществляется с помощью самореза. Варианты крепления могут быть разными.
После фиксации удостоверьтесь в том, что в рабочих зонах между контроллером и поверхностью стекла отсутствуют завоздушенные пузырьки.
Что касается непосредственно подключения, то оно производится с учетом схемы, также идущей в комплекте. Обычно проводку от контроллера следует подключать в подрулевому переключателю. Провод синего цвета — это заземление, он обычно подключается к кузову машины.
Кабель красного цвета предназначен для подключения к контакту 1 на переключателе. При этом к переключателю подключен штатный желто-зеленый кабель, его надо отсоединить. Затем проводок желтого цвета подсоединяется к нему.
Остается подсоединить черный провод. В нашем примере он подсоединяется к контакту под номером 53 на колодке переключателя. Если быть более точным, то его надо подключить к синему проводку.

Как включить и отключить датчик дождя

Включение заводского датчика дождя после установки происходит достаточно просто – для этого нужно повернуть подрулевой рычаг в положение от 1 до 4. Выключение происходит при переключение рычага в положение 0. В случае возникновения проблем в работе датчика не следует пытаться отключать его самостоятельно, если вы не знаете, как это сделать правильно.

Пример настройки датчика дождя. Для включения необходимо сдвинуть подрулевой рычаг в положение 1. Дисковый регулятор A нужно установить в соответствии с желаемой чувствительностью (внизу — минимум, вверху — максимум). Для отключения датчика дождя необходимо сдвинуть подрулевой рычаг в положение 0.

Основной ошибкой многих водителей является отключение прибора самым простым способом – перекусыванием провода. Такие действия могут стать причиной неисправности блока управления бортовой сети. Если датчик не реагирует на мелкие капли, сначала следует выкрутить ручку в положение 4, при котором он будет работать в режиме максимальной чувствительности.

Для безопасного отключения датчика достаточно вынуть из него разъем. В таком случае в блоке питания бортовой сети будет отображаться ошибка. Если нужно полностью отключить устройство, следует обратиться в автосервис.

Многие датчики дождя являются универсальными и могут устанавливаться на любой автомобиль. Все они работают по одному принципу, поэтому любой водитель сможет настроить прибор самостоятельно.

Правильная установка сигнализации

Многие автолюбители очень серьёзно подходят к выбору автосигнализации, опираясь на отзывы в Интернете, изучая инструкции, но мало кто так же ответственно выбирает установщика системы. Только 50% успешной эксплуатации охранной системы зависит от сигнализации. Остальные 50% — квалифицированная работа установщика, чья задача воплотить в жизнь всё то, что задумывали разработчики системы.

Наш современный мир всегда характеризуется нехваткой времени и желанием как можно быстрее осуществить свои мечты. При выборе установщика автосигнализации основной интерес составляет стоимость и время установки. Современные охранные системы очень сложны и не стоит верить тому, кто обещает Вам произвести установку сигнализации за 1—2 часа. Установить, конечно, можно, но в неполном, «урезанном» варианте. Установив, таким образом, автосигнализацию с автозапуском, владельцу автомобиля увидеть все недостатки установки не представляется возможным. Они могут проявиться в сильные морозы, когда исправный автомобиль Вам особенно необходим.

Минимальное время установки автосигнализаций с автозапуском занимает от 4-х часов и до 3-х дней. Поэтому и стоимость профессиональной установки не может быть низкой. С каждым годом электрооборудование автомобилей становится всё сложнее, и только высококвалифицированные установщики способны разобраться в данных системах. Чем дороже Ваш автомобиль, тем сложнее его электрооборудование.

Если Вы хотите проверить квалификацию установщика, предложите ему установить охранную систему на дорогой немецкий или американский автомобиль. Можно будет понять «кто он таков» и каков уровень его профессионализма.

Также немаловажен и размер автосервиса или тюнинг-центра. Чем больше установочный центр, тем больше в нём работников и тем больше машин приходится на одного установщика конкретного оборудования. Поэтому в крупных центрах установщики обладают большим опытом работы именно в установке охранных сигнализаций. В малых автосервисах один и тот же человек, порой, сегодня электрик, завтра тонировщик, послезавтра занимается ходовкой автомобиля (конечно, я несколько утрирую).

Резюме: не стоит испытывать судьбу и свои нервы, подвергая неквалифицированному вмешательству свой любимый автомобиль и устанавливая на него не сертифицированное оборудование. Гораздо лучше изначально отнестись к этому обдуманно и обращаться за помощью к квалифицированным специалистам, а не искать потом виноватых.

Думаю, сегодня, в этой статье, не касаясь брендов производителей автосигнализаций, я привнёс немного ясности в этот непростой мир охранных систем автомобиля.

Удачи на дорогах!!!Алексей, специально для Блюзмобиля

Автосигнализации с автозапуском

В последнее время всё больше автомобилистов устанавливают сигнализации с автозапуском. Ведь в зимний холод хочется сесть в тёплый салон, а летом в прохладу. Поговорим о различиях функций автозапуска.

Самые простые системы имеют функцию запуска только непосредственно с брелока. Более продвинутые системы оснащены автозапуском через определённые интервалы времени. Более сложные системы комплектуются датчиками температуры, которые находятся в блоке автосигнализации. А, так как блок автосигнализации устанавливается в передней панели автомобиля, показания этих датчиков некорректно отражают температуру двигателя. Системы с выносным датчиком, установленным непосредственно на двигатель, лишены этого недостатка.

Ещё более продвинутые системы имеют встроенные часы, что позволяет заводить машину по будильнику. В качестве предупреждения разряда аккумуляторной батареи сигнализации с автозапуском оснащаются функцией запуска при падении напряжения до определённых значений.

Стоимость автосигнализаций

Чем больше функций по запуску имеет автосигнализация, тем выше её цена. Однако цена может быть обманчива. В погоне за прибылью автосалоны, получив от производителей эксклюзивные серии охранных систем, накручивают до 100—200% от реальной стоимости автосигнализации, определяя это таким рычагом давления на автолюбителей, как снятия автомобиля с гарантии.

Покупая автосигнализацию на авторынке, безусловно, Вы экономите деньги. Но стоит быть осторожным: основная масса автосигнализаций на рынках это сигнализации, находящиеся в нижнем диапазоне цен, и продавец, пытаясь заинтересовать покупателя, говорит о наличие всех функций на той или иной модели. Но откуда продавец может узнать обо всех тонкостях той или иной системы?! Кто гарантирует Вам, что Вы не приобретаете котрафактный товар или подделку?

Наилучшим будет решение приобрести и установить охранную систему в одном месте – тюнинг-центры, автосервисы и т.д. Предлагаемые здесь цены на автосигнализации будут выше, чем на авторынках. Но эта незначительная разница может сойти до нуля при дальнейшем использовании системы.

Пример: в ходе эксплуатации выявлены какие-то неполадки Вашей охранной системы. Вы обращаетесь к тем, у кого покупали и у кого в дальнейшем устанавливали. Начинается «перетягивание каната» — продавец говорит, что это плохой установщик, установщики всё сваливают на некачественный товар. Конечно, настойчивый покупатель сможет добиться своего, но это займёт много времени и усилий. Поэтому покупка охранной системы для Вашего автомобиля в авторизированных и сертифицированных точках будет обдуманным решением грамотного человека.

Установка датчика дождя

Закрепление датчика дождя происходит под лобовым стеклом на обратной стороне зеркала заднего вида. Во время установки устройства учитываются следующие нюансы:

Датчик должен располагаться на лобовом стекле таким образом, чтобы он не мешал водителю смотреть на дорогу

При этом важно устанавливать его в зоне, которая очищается дворниками во время их работы. В противном случае устройство может функционировать некорректно.
В зоне расположения датчика не должно быть трещин и других дефектов, так как от этого зависит эффективность его работы.
Перед закреплением прибора нужно убедиться в том, что дворники эффективно очищают лобовое стекло и не оставляют загрязнений.

Установка датчика может быть произведена как в сервисном центре, так и самостоятельно. Тем более это совсем несложно. Никаких специальных инструментов для монтажа не потребуется.

Ниже мы приведём инструкцию по установке простого датчика дождя ДДА-35.

Для начала надо «прицелиться» — выбрать место с внутренней стороны лобового стекла, куда будет приклеен датчик. Как уже говорилось раньше, он не должен мешать обзору водителя. Для красоты желательно выверить место и установить датчик вверху посередине, рядом с креплением зеркала.

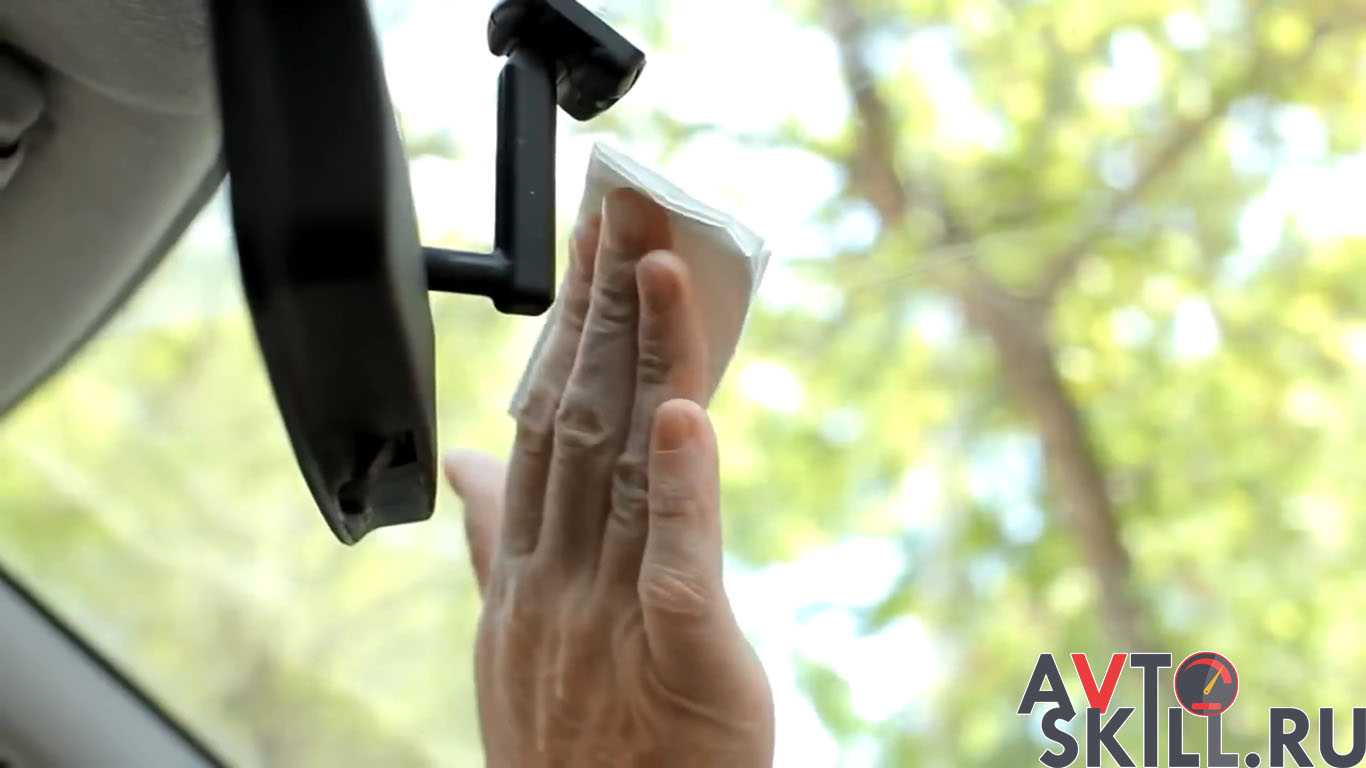

У покупных датчиков дождя чаще всего имеется в комплекте специальная салфетка для протирания и обезжиривания стекла. Благодаря этому датчик крепится лучше.

Если в комплекте такой салфетки нет, можно воспользоваться любой салфеткой для стекол.

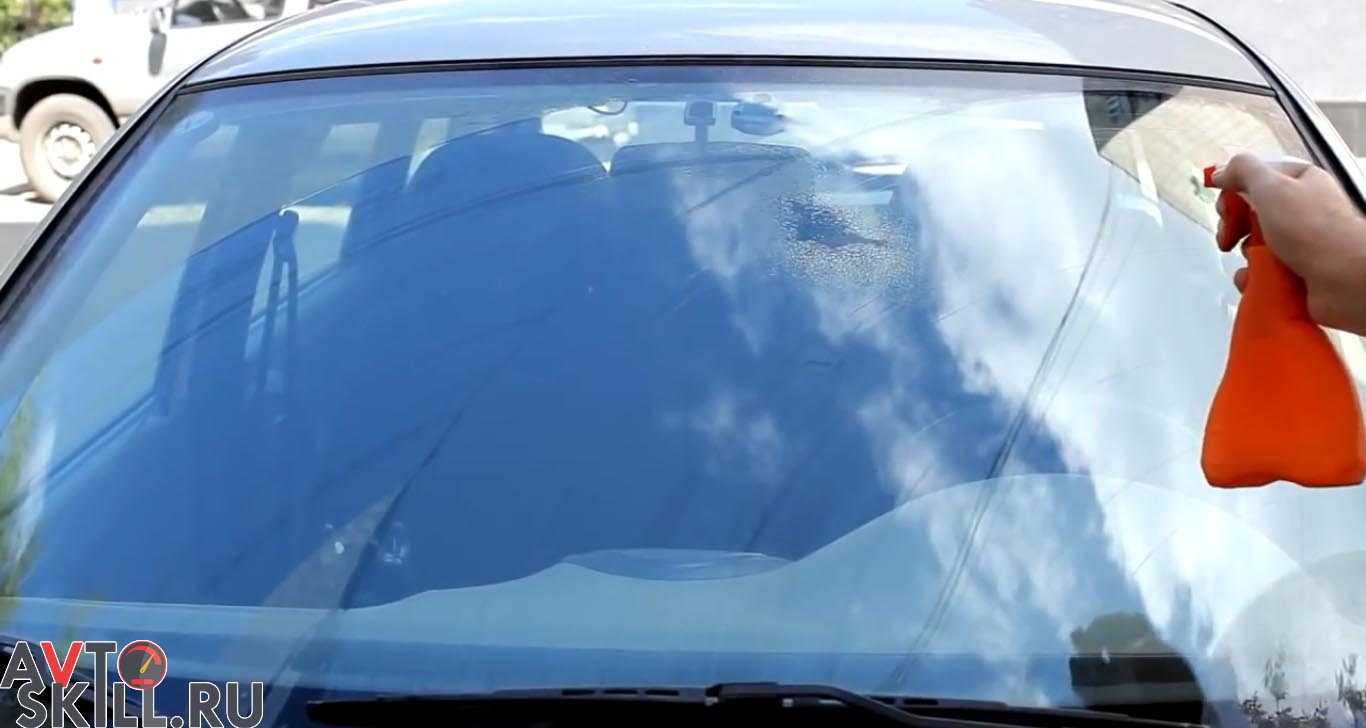

Тщательно протираем место на лобовом стекле, куда будем клеить датчик дождя.

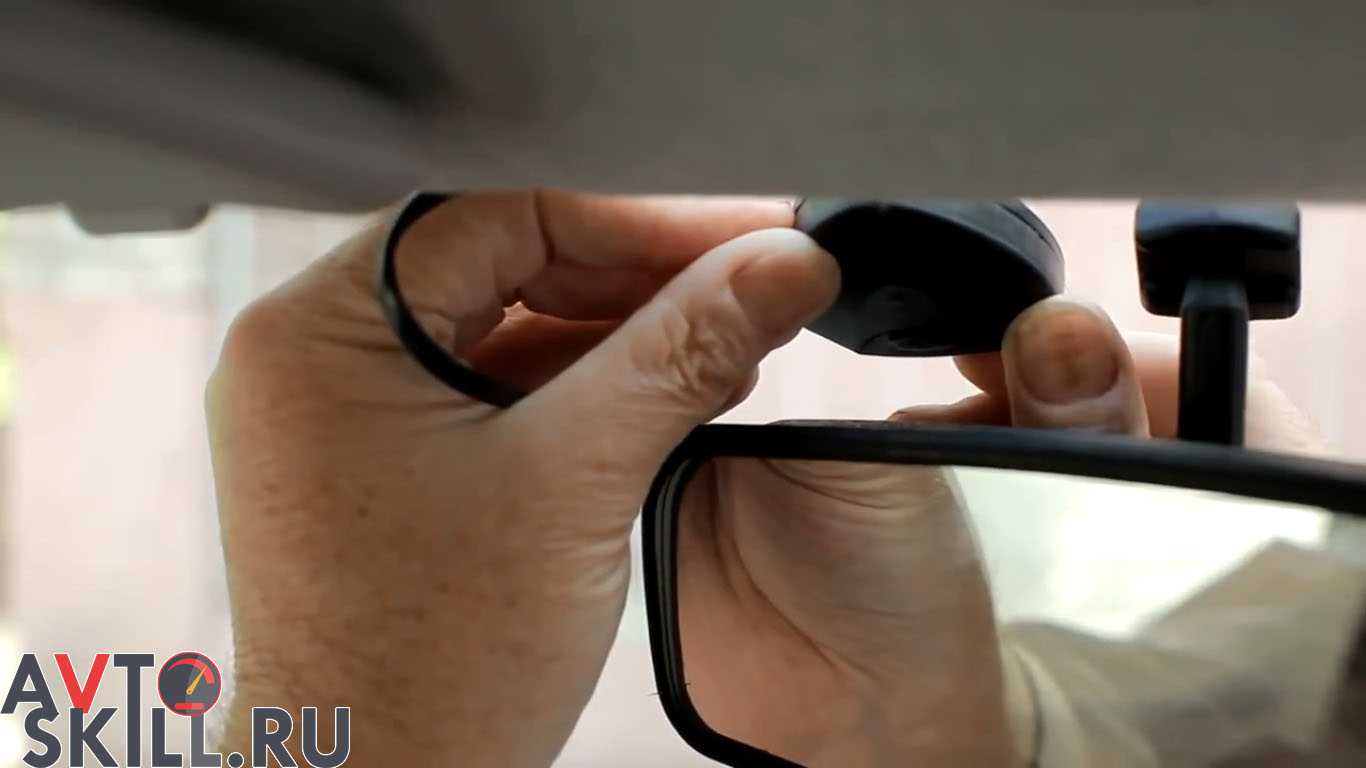

С внутренней стороны датчика снимаем защитную плёнку, тем самым открывая крепления, которые будут удерживать датчик на стекле.

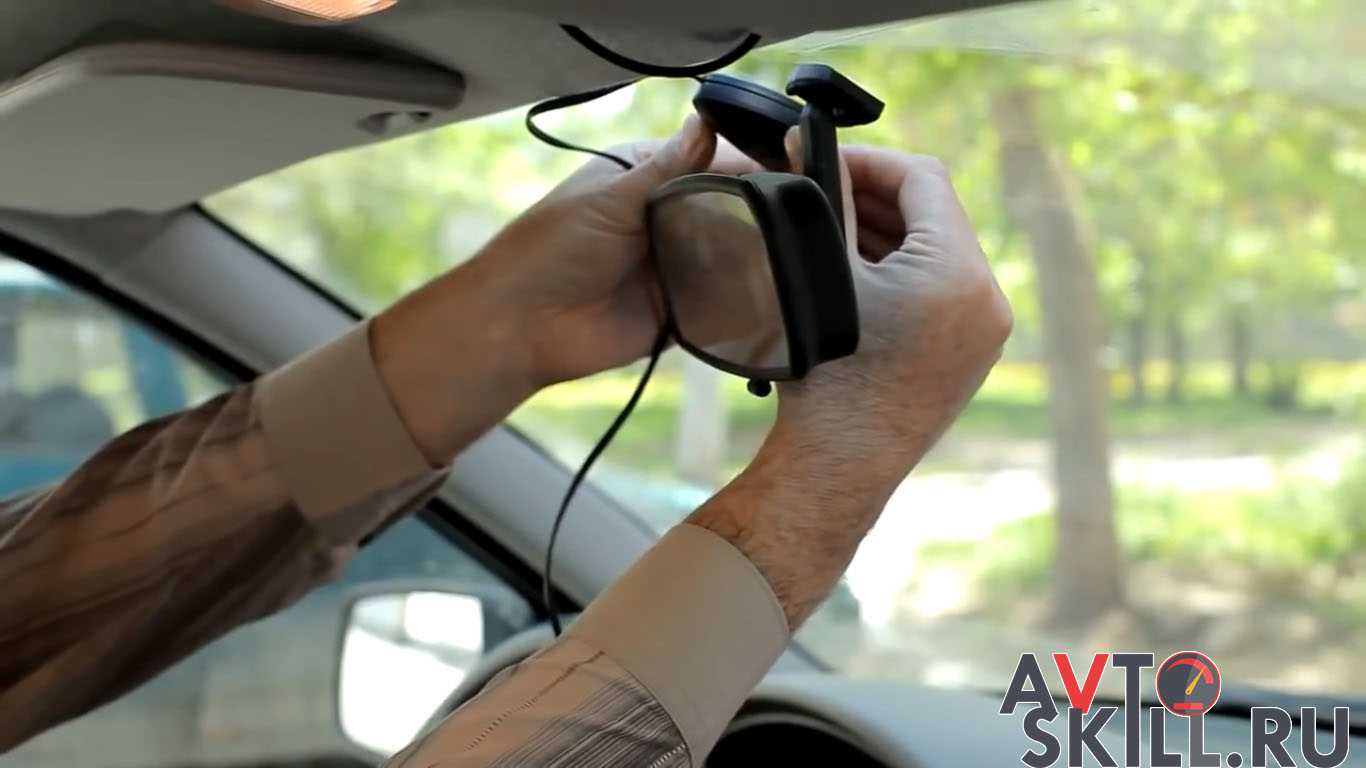

После этого прикладываем датчик дождя к выбранному на стекле месту и внимательно прижимаем устройство к стеклу. Стараемся, чтобы всё получилось ровно, так как второго шанса у нас не будет. С каждым отсоединением держатель будет всё хуже и хуже приставать к поверхности.

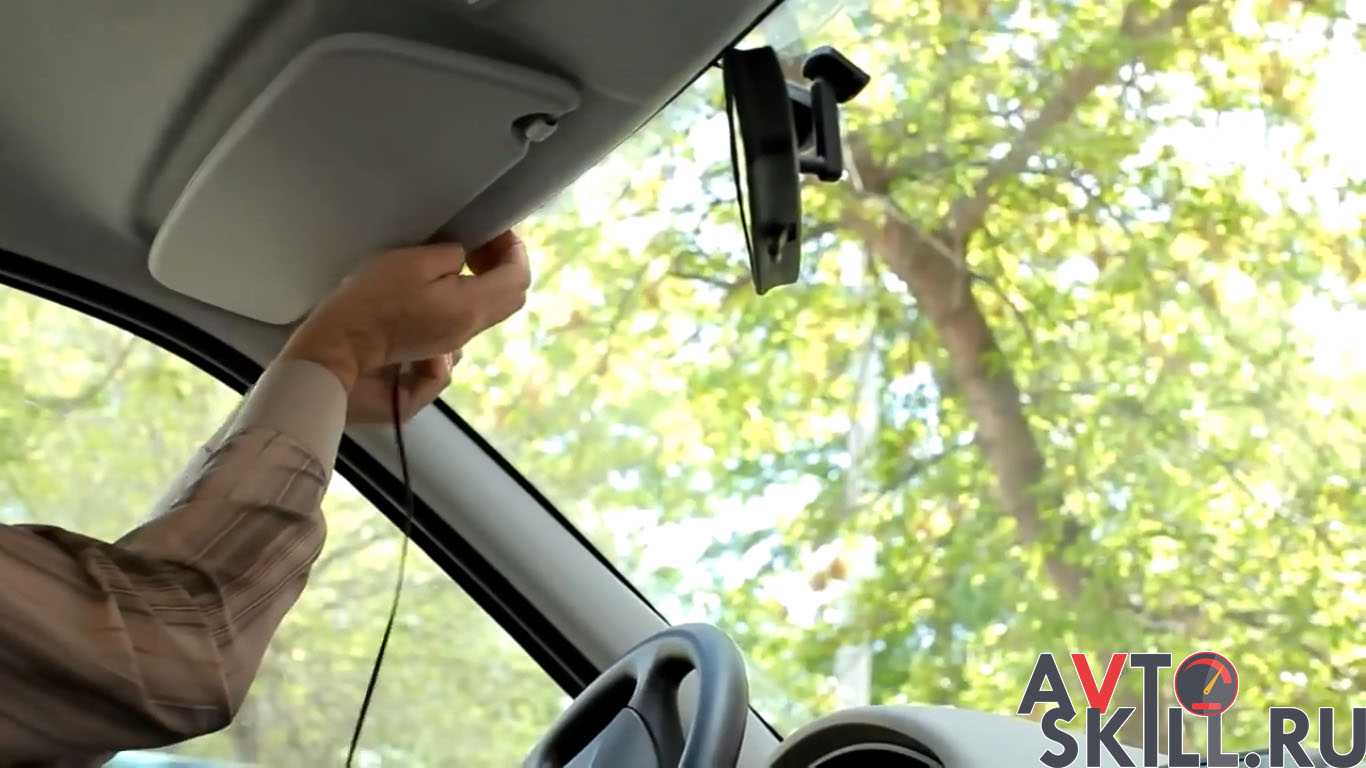

Провод от датчика проталкиваем под обивку потолка.

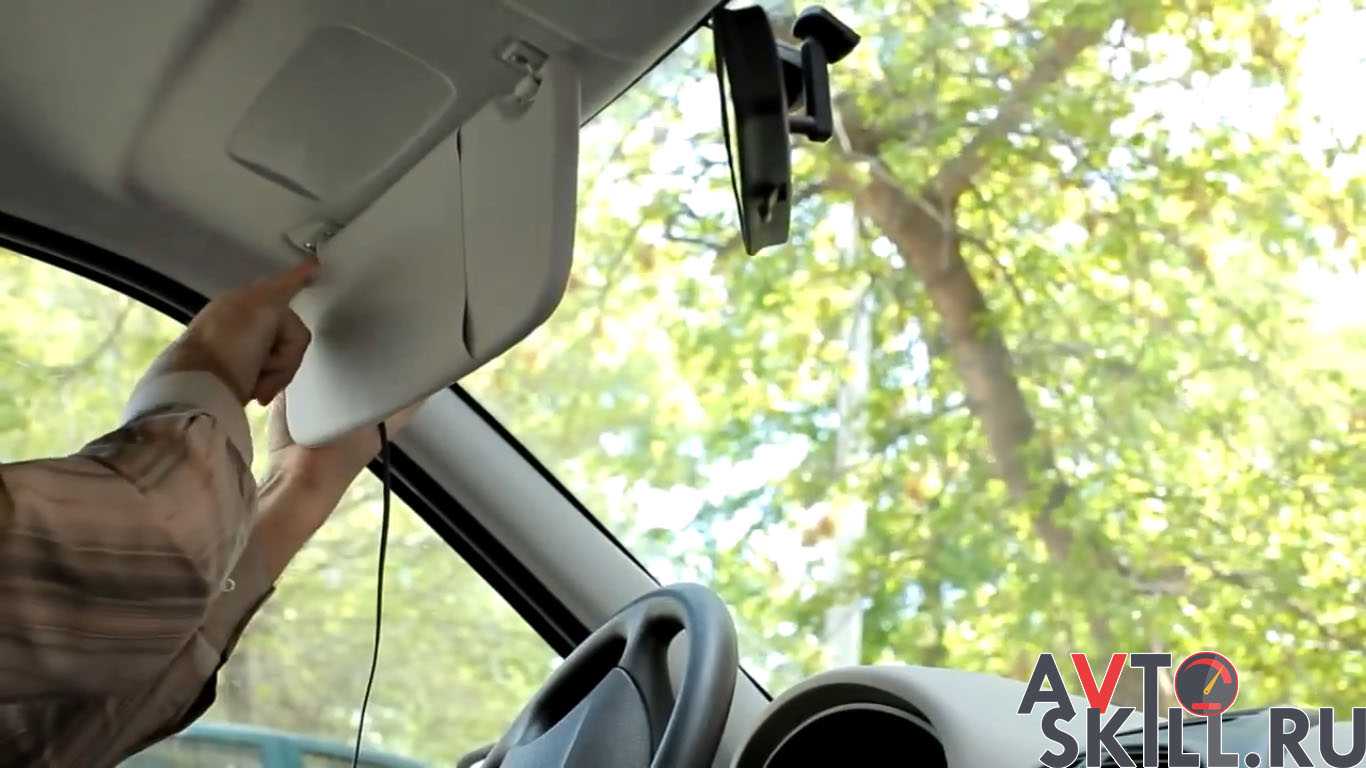

Если места под обивкой не хватает, то немного ослабляем винты крепления козырька.

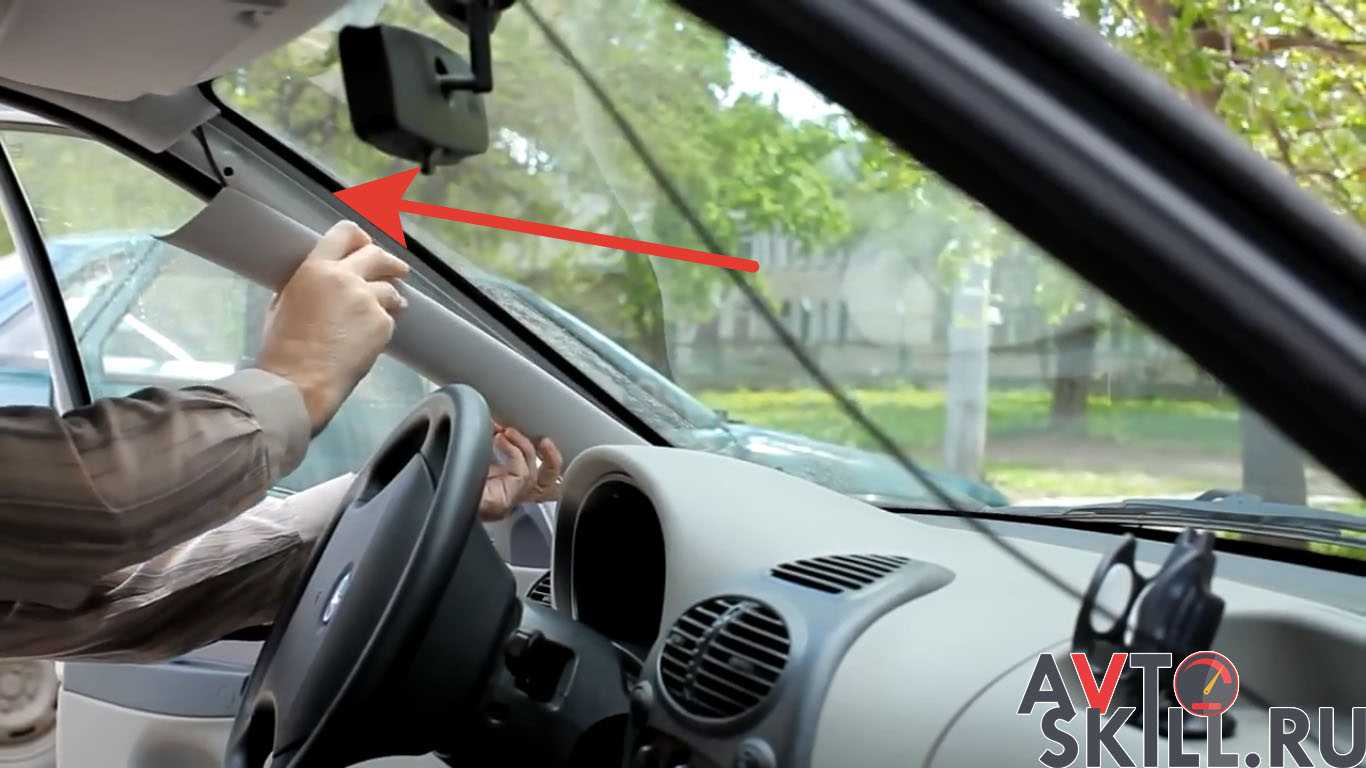

Снимаем со стойки накладку и прокладываем провод под ней. После этого надеваем накладку обратно.

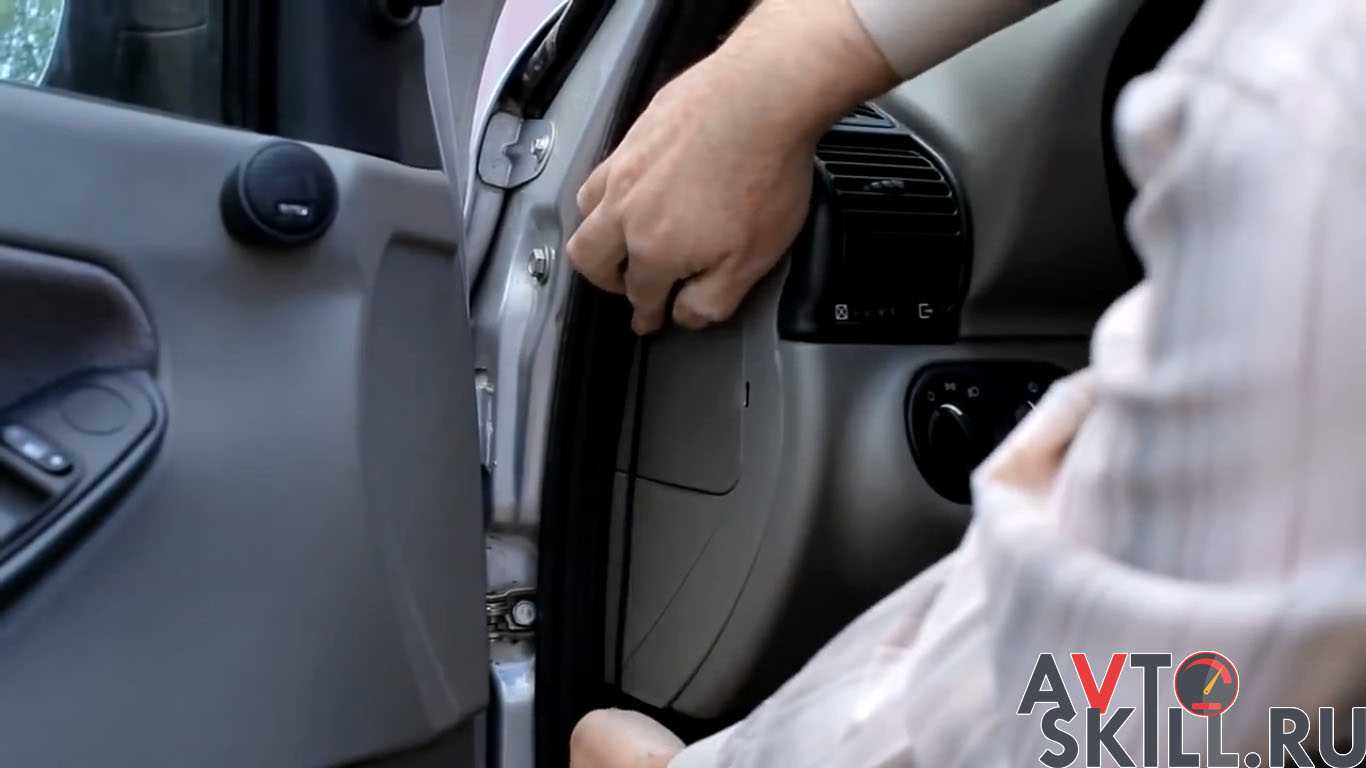

Идём ниже. Аккуратно заталкиваем кабель под уплотнитель стойки.

Открываем блок предохранителей (в разных моделях он находится в разных местах), и устанавливаем датчика дождя на место реле управления стеклоочистителем (обязательно соблюдаем маркировку и положение ключа). Если не знаем точно, куда устанавливать реле, смотрим в документации.

Остатки кабеля при необходимости можно смотать и оставить в монтажном блоке.

На этом процесс установки датчика дождя на автомобиль закончен. Остаётся проверить его работоспособность, брызнув водой на ветровое стекло (при включенном зажигании автомобиля, конечно же).

Проверка работоспособности датчика дождя

Также можете посмотреть видео об установке датчика дождя:

После подключения устройства, управление дворниками может осуществляться и вручную. Это может быть необходимо в случае, когда из под колес движущегося впереди автомобиля на стекло попадает влага, которая не достает до зоны действия датчика. В таком случае водитель включает дворники вручную.

Настроить прибор необходимо сразу же после установки, чтобы не отвлекаться на такие действия во время движения. В ДДА-35 имеется 3 режима работы — стандартный, дождь и снег. Режимы переключаются нажатием единственной кнопки поочерёдно.

Встроенные заводские датчики дождя настраиваются при помощи подрулевого переключателя. Ручка включения стандартно имеет 5 положений (бывает и больше, и меньше). В положении «0» устройство выключено. Цифры от 1 до 4 означают степень чувствительности датчика. При включении устройства в режим 4 оно будет работать в режиме максимальной чувствительности. Для выключения достаточно повернуть ручку в положение 0.

Датчик дождя настраивается при помощи подрулевого переключателя

Совет!
В сухую погоду рекомендуется отключать прибор, так как он может периодически срабатывать. В пример можно привести попадание на лобовое стекло насекомых.

Для чего нужен датчик дождя

Описываемое устройство представляет собой прибор, определяющий появление осадков и включающий дворники. Обычно датчик также реагирует на освещенность и применяется для автоматического включения фар.

Датчик дождя

Данное устройство предназначено для решения нескольких задач:

определение факта наличия дождя или снега;
включение дворников при появлении дождя;
определение степени загрязненности лобового стекла;
включение фар в случае, если датчик предназначен еще и для выявления уровня освещенности.

Установка описываемого прибора производится между лобовым стеклом и зеркалом заднего вида. Датчик дождя предназначен для создания боле безопасных условий во время движения в условиях города или по оживленной трассе. Если во время интенсивного движения начинается дождь или снег, водителю приходится совершать лишние движения, чтобы включать и выключать дворники, отвлекаясь при этом от дороги. Это способствует потере внимания и может привести к ДТП. Кроме того, устройство позволяет обеспечить отличную видимость при наличии большого количества осадков.

У датчиков дождя есть несколько недостатков:

Ложные или неуместные срабатывания. В некоторых случаях попадание всего одной капли способствует включению дворников, хотя все остальное стекло остается сухим. При этом датчик часто не срабатывает в случае, когда часть стекла заливается водой и грязью, но капли не попадают в зону действия устройства.
Включение дворников без омывателя стекла. Из-за этого грязь размазывается по поверхности, становясь причиной ухудшения видимости.
Срабатывание из-за дефектов лобового стекла. Наличие на поверхности царапин и других дефектов может стать причиной некорректной работы прибора.
Запаздывание срабатывания. В некоторых случаях срабатывание датчика дождя происходит в течение 1-2 секунд после того, как на лобовом стекле оказываются капли дождя.

Совет!
Чтобы избежать подобных проблем и заранее настроить датчик на нужный уровень чувствительности, достаточно плеснуть водой на то место, в котором установлен датчик. Если он работает корректно, произойдет автоматическое включение дворников.

Распространённые мифы

Также в обществе автомобилистов сформировалось несколько мифов, в которые многие продолжают упорно верить. Они несколько портят репутацию датчиков дождя. Потому эту несправедливость лучше исправить.

Датчик не работает в темноте. Очень распространённое заблуждение, которое не имеет ничего общего с действительностью. Информация о наличии загрязнений поступает на электронный блок за счёт работы инфракрасных лучей

Поэтому не важно, какое на улице освещение. Даже в полной темноте, если на лобовое стекло налить воду, автоматика запустит в работу стеклоочистители

Это не сложно проверить в домашних условиях.
Сенсоры не могут функционировать, если стекло затонировано. Ещё один популярный миф, который следует развеять. Хотя некоторая доля правды тут есть. Чтобы на тонированном стекле сенсор дождя работал в обычном режиме, для датчика нужно сделать небольшое отверстие в тонировке. Внешне вы его совершенно не заметите, зато тонировка не будет никак мешать работе датчика.
Зимой датчик следует обязательно отключить. Это утверждение не соответствует действительности. Да, в зимний период работа сенсора несколько меняется в худшую сторону, поскольку он предназначен для борьбы с каплями дождя, а не со снегом. Но если на машине дополнительно присутствует устройство обогрева ветрового стекла, тогда даже в условиях сильного снегопада датчик будет работать не менее эффективно, чем при проливном дожде.
При замене лобового стекла нужно покупать и новый сенсор, подключать его и соединять с дворниками. Не совсем правда. Если стекло нужно поменять, но сам сенсор остался целым, его можно установить на новое стекло. Важно лишь, чтобы на новом стекле присутствовало специальное окошко, предусмотренное для монтажа сенсора. Когда происходит наоборот, то есть ломается датчик при целом ветровом стекле, менять последнее не придётся.
Сенсор постоянно ломается, и его нужно менять регулярно. Это миф, хотя определённая доля правды тут есть. Если сенсор будет постоянно под воздействием загрязнений, нормально функционировать он не сможет. Но тут проблема не в поломке самого датчика, а в том, что водитель забывает ухаживать за лобовым стеклом. Если удалить всю грязь и избавиться от конденсата, который за долгое время эксплуатации может накапливаться на поверхности датчика, тогда он продолжит качественно выполнять возложенные на него функции.

Отсюда можно сделать вывод, что при правильной установке и в условиях грамотного ухода датчик дождя даёт целый ряд объективных преимуществ. Он повышает уровень безопасности при управлении транспортным средством, снимает с водителя обязанности по включению и выключению стеклоочистителей. Тем самым он не отвлекается от дороги.

Рекомендуется выбирать автомобили, на которых стоят современные многофункциональные датчики. Такие устройства отвечают не только за своевременное включение и выключение щёток стеклоочистителя, но также могут автоматически закрывать люк на крыше и окна на дверях машины. Когда внезапно во время поездки обрушивается сильный ливень, водителю приходится отвлекаться, нажимать разные кнопки, чтобы вода перестала проникать в салон. Автоматика работает быстро и эффективно. Нужно лишь немного подождать, пока электродоводчики получат команду от электронного блока управления и закроют все окна. На это уходит куда меньше времени, чем закрытие окон и люка вручную.

Пользоваться датчиком дождя или нет, каждый автомобилист решает сам. Если вас не устраивает слишком высокая чувствительность этого сенсора, в большинстве случаев её можно настроить

Это позволит полноценно наслаждаться автоматической работой стеклоочистителей, концентрировать всё внимание на дороге и не отвлекаться на регулировку работы щёток

Датчик света

Датчик света относится к тем дополнительным опциям, которые делают вождение приятным и неутомительным, помогая водителю адаптироваться под изменения времени суток и погодных условий. Правда, в связи с дороговизной разработки, датчик света устанавливают только на кроссоверах, представительских седанах и топовых версиях автомобилей.

Датчик света выполняет несколько функций сразу:

распознаёт день и ночь по уровню освещённости, для датчика дождя;
автоматически включает/выключает ближний свет фар при наступлении темноты, езде по плохо освещённым участкам, во время сумерек или при въезде в гараж, туннель, на паркинг;
автоматически включает свет в салоне при извлечении ключа зажигания в тёмное время суток и выключает внутрисалонный свет после закрытия замков дверей иммобилайзером;
автоматически включает свет в салоне при открывании дверей с кнопки ключа и последующее автоматическое отключение света после запуска двигателя;
функция Coming Home: при автоматическом закрытии дверей машины ближний свет фар некоторое время остается активным для освещения местности;
функция Leaving Home: когда водитель приближается к машине и открывает двери с брелка, ближний свет фар загорается для освещения дороги.

Датчик света распознает уровень освещенности по двум каналам: первый контролирует освещенность перед автомобилем, а второй — сверху и с боков.

На сегодняшний день часто датчики света и дождя совмещены. С начала 2000-х годов в комплектацию премиум-автомобилей входит единый датчик дождя и света. Устанавливают его на лобовом стекле, за держателем для зеркала заднего вида.

Датчики света считаются средством активной безопасности в автомобиле, то есть, снижают аварийность. Это обусловлено тем, что в критических моментах вроде въезда в тоннель водитель не отвлекается на переключатели и другие средства контроля за обстановкой, значит, может вовремя заметить и среагировать на любое препятствие или сложную ситуацию.

Узнать комплектацию автостекла на ваш автомобиль и подобрать стекло с креплениями для датчиков дождя и света всегда поможет ДИТС-сервис. Обращайтесь!

Мифы о датчике дождя

Массовое внедрение рассматриваемой технологии в автомобильную промышленность породило неимоверное количество феерических заблуждений относительно того, как работает датчик дождя в автомобиле. Разберём самые бредовые. Первое место вне конкуренции

Доподлинно не установлено, кто разработал теорию о том, что ДД измеряет не входящие/исходящие потоки света, а (внимание!) интенсивность ударов капель дождя по поверхности лобового стекла. В этой ситуации достаточно просто представить сколько бы стоило такое «умное» стекло и сколько бы мороки было с его установкой и подключением

Миф № 2: ДД нефункционален в период заморозков и сезонных холодов. Действительно, в этот период замечаются определённые отклонения функционального состояния. Но это не означает, что датчик замёрз. Просто прибор по-иному считывает показания, когда на лобовом лежит снег и образуется наледь. Параметры преломления лучей коренным образом изменяются. Однако, если в стекло встроены нити накаливания, то измеритель работает штатно.

Последнее ложное утверждение касается следующего момента: если возникает потребность заменить «лобаш», то ДД перестанет быть работоспособным. Это не является правдой — главное подобрать совместимое стекло, которое адаптировано под работу оптико-измерительного модуля. Также неверен и обратный тезис: сломанный датчик потребует замены стекла. Всё совершенно не так: сломанный датчик потребует только его замены и больше ничего.

Пожалуйста, оцените этот материал!

оценок, среднее:

5,00

из 5)

Загрузка…

Принцип работы

В основе работы датчика дождя лежит принцип преломления света. Сенсор постоянно исследует поверхность лобового стекла на предмет влажности, анализируя имеющиеся в памяти данные. Если датчик не замечает перемен во влажности стекла (по сравнению с исходными параметрами), то продолжает функционировать в привычном графике. Однако если прибор фиксирует преломление света (что и случается, когда стекло становится мокрым), то система замыкает блок реле, в результате чего авто получает информацию о начинающемся дожде. В этом случае в автоматическом режиме срабатывают стеклоочистители, закрываются окна и люк.

Некоторые модели могут даже определять, насколько сильный дождь идет за окном. На основе полученных сведений приборы корректируют работу «дворников». Интервал может составлять сначала 2 секунды, затем 4, потом 1. Кроме того, в некоторых моделях имеются дополнительные «фишки» вроде датчика, определяющего степень загрязнения стекол.

Дополнительная регулировка прибора после приобретения и установки не требуется. В этом заключается еще один его большой плюс.

При использовании датчика дождя в машине настоятельно рекомендуется почаще промывать стекло стеклоочистителем. Благодаря этому датчик будет работать четко и позволит определить время и место начала дождя предельно точно.
