Плавное затухание света в салоне своими руками

Совместимость

Для корректной работы светорегулятора со светодиодной лампой рекомендуют останавливать выбор на стандартных моделях, которые уже имеют в комплектации подходящий светодиод, либо приобретать ШИМ-диммер, используемый совместно со многими видами ламп.

Чтобы наверняка определить то, насколько выбранный вами механизм в состоянии корректно работать совместно с выбранной лампой, лучше всего воспользоваться эмпирическим методом. Для этого стоит перед покупкой ещё в магазине проверить правильное функционирование диммера с определённым видом освещения.

Консультант в этом случае всегда пойдёт навстречу клиенту и позволит проверить взаимодействие диммера и лампы не отходя от кассы.

Подключение диммера к светодиодам своими руками

Чтобы подключить светорегулятор собственноручно вам понадобится лишь приобретённое устройство, специальный динамометрический ключ и любое удобное режущее средство для зачистки проводов.

Пошаговая инструкция состоит из трёх этапов:

  1. Перед началом всех монтажных работ необходимо обязательно выключить в доме всё электричество.
  2. Далее следует зачистить провода на приборе и подключить их таким образом, чтобы фазовый провод был установлен в клемму под названием L, а второй был подключен к разъёму под названием N.
  3. На завершающем этапе эти провода следует зажать и закрутить все имеющиеся болты, надев специальную рамку.

регулятора яркости света Fibaro FGD211 с выключателем

Особенность этой модели в том, что она совместима с системой «умный дом» и управляется с компьютера. Есть устройства, управляющиеся с регулятором, установленным в удобном месте.

Диммеры, которые устанавливаются в монтажную коробку к выключателю тоже ставятся в разрыв фазного провода, но сам процесс их установки немного отличается. Все также снимается выключатель, находим фазу, провод маркируем. Далее берем диммер, соединяем перемычкой (отрезком медного провода в оболочке) клеммы 0 и N. К контактам S1 и Sx подсоединяем отрезки проводов длиной 7-10 см.

К диммеру подключили проводники и поставили перемычку

Следующий шаг — подключение регулятора к проводке. Фазный провод устанавливаем на разъем с буквой L, нулевой — на N. Подключенное устройство заправляем в монтажную коробку (провода подгибаем).

Подключаем регулятор к питанию

Далее провода, установленные ранее в гнезда S1 и Sx, соединяем с клеммами на выключателе (порядок любой).

Подключаем выключатель

Рамку выключателя прикручиваем на место, затем надеваем лицевую накладку и клавиши, программируем систему и проверяем работу. Если потребуется подключить диммер с управлением от кнопки, в нем будут еще два контакта, к которым надо будет подключить выносную кнопку.

Разновидности диммеров

Сенсорный регулятор света

Классификация регуляторов производится по разным признакам: тип напряжения в цепи, вид управляющего сигнала, способ монтажа, исполнение.

По напряжению в сети регуляторы света можно разделить на две группы:

  • для переменного напряжения 220 В;
  • для постоянного напряжения на LED ленту 12 В.

По виду управляющего сигнала различают диммеры для светодиодов:

  • аналоговые;
  • цифровые;
  • цифро-аналоговые.

Моноблочный клавишный диммер

По способу установки выделяется несколько типов:

  • модульные, которые монтируются в специальную DIN рейку в распределительном щитке;
  • выносные, которые монтируются в люстру;
  • настенные, которые устанавливаются вместо выключателя.

По способу управления:

  • поворотные – регулировка осуществляется с помощью ручки;
  • клавишные – управление производится кнопками;
  • поворотно-нажимные – регулирование производится с помощью нажатия на кнопки и поворота ручки;
  • сенсорные – модели с различными датчиками;
  • дистанционные – управляются пультом через Wi-Fi, радиоканал или инфракрасный порт.

Как подключить бра к розетке

Елена Чуркина

Ремонт в процессе

Да уж, верно говорят: «один ремонт — два пожара»! Купленная квартира казалась такой славной. Думалось только поменять обои, сделать новую кухню и шкаф-купе. Но вот уже две недели не вылезаю из ремонта. Могу немного показать для сравнения…

новости с полей

Мы зубатые и кусатые,теперь 4 -я зубами жуем и грызем)) а еще Сашенька стал сидеть,правда,недольше чем 30 сек,но я верю,что к 9месяцам он будет сидеть нна 5+ Зато отлично бегает вдоль дивана-кроватки,сам встает и садится,когда устает стоять.Пытается стоять на коленках без поддержки.Ну и на четвереньках ползает только вьет))))) А сегодня чуть не поседела,ейбогу.Выхожу из ванной(отсутствовала 10 минут),а сынок сидит в кроватке и грызет оголенный првод,оказывается он выдернул его из бра,который был подключен к розетке,слава богу,переключатель был на off. Вот так…

Не нашли что нужно?

Задайте любой вопрос и получайте ответы от активных пользователей Бэбиблога

Новомировна , 14:20

Дом без ошибок: 28 ЗОЛОТЫХ подсказок

Подсказки на все случаи жизни 1. ВЫСОТА КУХОННОЙ МЕБЕЛИ По стандарту высота кухонной базы — 85 см. Заказчики мебели часто забывают сделать «поправку на рост». В результате, получив комплект шкафчиков и рабочих поверхностей стандартной высоты, вынуждены либо сутулиться, либо тянуться изо всех сил вверх. Если вы, имея большой рост, купили готовую мебель, то можете поставить нижние шкафчики на ножки и декорировать их планкой. Для кухни в стиле кантри роль подставок могут выполнить обычные облицовочные кирпичи с красивой отделкой. Если же…

… Елена , 20:29

Дом без ошибок — 29 подсказок на вес золота!

1. ВЫСОТА КУХОННОЙ МЕБЕЛИ По стандарту высота кухонной базы — 85 см. Заказчики мебели часто забывают сделать «поправку на рост». В результате, получив комплект шкафчиков и рабочих поверхностей стандартной высоты, вынуждены либо сутулиться, либо тянуться изо всех сил вверх. Если вы, имея большой рост, купили готовую мебель, то можете поставить нижние шкафчики на ножки и декорировать их планкой. Для кухни в стиле кантри роль подставок могут выполнить обычные облицовочные кирпичи с красивой отделкой. Если же мебель слишком высокая для вас…

… Элькина радость , 17:29

Про ремонт (для себя)

Электрика: 1. Не устанавливать розетки «в пол». Очень неудобно, постоянно открыты, копится пыль и невозможно нормально вымыть пол. 2. Автоматы лучше поставить на каждое сильно жрущее электричество чудовище, чтобы потом не мучиться с отсутствием света из-за включения комплекса «чайник-стиралка-микроволновка». 3. Не забыть установить розетки прямо в ванной комнате для фена, электрического набора для маникюра и бритвы. Можно одну, но тогда выбрать зеркало, в которое тоже встроены розетки на манер удлиннителя. 4. Предусмотреть реостаты (диммеры) в спальне ребенка, чтобы свет включать…

www.babyblog.ru

Диммер с выключателем

Также популярностью пользуется схема немного посложнее, но, безусловно, очень удобная, особенно для применения в спальных комнатах – на разрыв фазы перед диммером устанавливается выключатель. Светорегулятор монтируется около кровати, а переключатель света, как и положено, при входе в комнату. Теперь лёжа в постели есть возможность регулировки светильников, а выходя из комнаты свет можно полностью отключить. Когда вернётесь в спальню и нажмёте на входе выключатель, лампочки загорятся с той же яркостью, с которой горели в момент отключения.

Аналогично проходным выключателям подсоединяются и проходные диммеры, что даёт возможность управления освещением из двух точек. От каждого места установки диммеров в распределительную коробку должно подходить по три провода. На входной контакт первого диммера подаётся фаза из питающей сети. Выходной контакт второго диммера подключается к осветительной нагрузке. А две пары оставшихся проводов соединяются между собой перемычками.

Как устроен диммер и по какому принципу работает?

Такие устройства как светорегулятор или вариатор работают по принципу реостата, то есть, при изменении величины сопротивления цепи происходит увеличение или уменьшение значений напряжения или силы тока.

Простенько и со вкусом

Самый простой вариатор оснащается поворотной ручкой регулировки и двумя контактными выводами и предназначен для настройки интенсивности свечения галогенных и обычных ламп накаливания. Раньше в качестве диммеров, для осветительных приборов, использовались реостаты, а позднее стали применять полупроводниковые приборы, такие как: динистор и симистор (симметричный тиристор).

Вариаторы, в которых применяются симисторы, работают по принципу использования системы широтно-импульсной модуляции (ШИМ). Данная система широко используется схемах управления интенсивностью светового потока светодиодов посредством возможности изменения ширины импульса и величины напряжения. Данная функция выполняется ШИМ-генератором.

Принцип работы диммера

Ранее в осветительных сетях последовательно нагрузке подключался реостат (проволочное переменное сопротивление) изменяя ток в цепи, менялась мощность, соответственно яркость свечения лампы. Этот метод не экономичен, оставшаяся мощность рассеивалась в виде тепла на конструкции реостата. С появлением полупроводниковых приборов, диодов, симисторов, транзисторов и теристоров, появилась возможность более экономично управлять этим процессом. Расмотрим работу простейшей схемы на диодном мосту и теристоре.

Простейшая схема диммера на теристоре

Эта схема позволяет менять напряжение на нагрузке от 0 до 220В, лампы включаются в сеть через диодный мост. Пока теристор закрыт ток через диоды не проходит, выпрямленное напряжение прилагается между анодом и катодом теристора, одновременно оно прикладывается к зарядной цепи С1;R2;R1, при полной зарядке конденсатора теристор открывается. В этом случае замыкается диагональ моста, через нагрузку пройдет переменный ток, в диагонали моста ток проходит только в одну сторону, это позволяет использовать теристор.

Принцип работы и конструкция

Поворотный диммер для светодиодных ламп

Диммер – это элемент, позволяющий плавно менять интенсивность искусственного освещения, включать и выключать лампочки, удаленно управлять светом. Регулировка осуществляется за счет изменения напряжения и, соответственно, мощности прибора. Это можно сделать путем добавления нагрузки – балластных резисторов, конденсаторов, дросселей. В светодиодных лампах регулировка производится с помощью диммеров.

Не к каждому светодиодному источнику света можно подключить диммер. Для стабильной регулировки освещения нужны специальные регуляторы или устройства с ШИМ функцией

К лампочке важно подобрать правильный регулятор, так как от его схемотехники будет зависеть качество изменения освещения

Работает диммер по типу реостата. Напряжение или ток меняются в результате изменения сопротивления. Сейчас активно используются полупроводниковые регуляторы – симисторы и динисторы, работающие по принципу ШИМ.

  • создание комфортного освещения в любое время суток;
  • экономия электроэнергии;
  • надежность;
  • плавное включение;
  • можно управлять несколькими светильниками;
  • повышение срока службы осветительных приборов;
  • легкость монтажа;
  • возможность синхронизации с системой «умный дом»;
  • создание уникальных визуальных эффектов.

Регулятор силы света на 12 В

Недостатки:

  • высокая стоимость;
  • неправильный выбор регулятора грозит возникновением неисправностей;
  • дешевые приборы могут вызвать помехи;
  • чувствительность к повышенным температурам;
  • низкий КПД в ночном режиме.

Регуляторы на 220 В и 12 В имеют конструктивные отличия. Простейшие механизмы, которые мастера могут сделать в домашних условиях, выполняют функцию изменения интенсивности света. Современные модели имеют более широкий функционал – например, функция «Сон», при которой яркость поддерживается на уровне 30% от полной. Также есть функция «доброе утро», когда интенсивность увеличивается, или «спокойной ночи», когда свет становится более приглушенным.

Как выбрать?

Чтобы не ошибиться в выборе зеркала с подсветкой, помните о стратегии, которую нужно разработать перед покупкой данного аксессуара.

Она предполагает учет следующих нюансов:

  • Месторасположение зеркала. Этот критерий определяет размер конструкции и необходимость оснащать зеркало системой подогрева.
  • Необходимость в дополнительных аксессуарах. Для некоторых комнат подойдет одиночное зеркало с подсветкой, для других удобным вариантом станет сочетание изделия с другими предметами мебели, например, с полкой или шкафом.

Интенсивность света, которая необходима для лампы или подсветки. Проанализировав данный фактор, вы сможете определиться с количеством светильником или диодов при выборе диодной ленты.
Необходимость переносить конструкцию

Если вы будете подвергать зеркало транспортировке, то обратите особое внимание на механизм его крепления и комплектующие.
Цель использования зеркальной конструкции с лампами. Данный фактор играет огромную роль

Он определяет месторасположение светильников, их цвет и направленность.
Стилистика. Выбирайте конструкцию из таких материалов, которые будут вписываться в концепцию интерьера. Немаловажную роль также играет форма, потому что для некоторых стилей допустима только одна разновидность зеркал.

Отзывы. Внимательно изучите отзывы о различных производителях. Не ограничивайтесь только самыми популярными, потому что подобные компании могут предлагать продукцию по слишком высокой цене. Выбирайте наиболее оптимальное соотношение цены и качества.
Соотношение веса конструкции и надежности креплений. Хлипкие крепежи могут не выдержать тяжелой рамы или массивного зеркального полотна.
Способ включения и наличие девайсов. Для тех, кто ведет активный образ жизни, не лишним станет приобретение зеркала со встроенными часами или розеткой. Полностью отвечают современным тенденциям конструкции с сенсорным включением.
Роль, которую выполняет зеркало в интерьере. В соответствии с этой ролью выбирается обрамление конструкции

Изделие в багете часто привлекает к себе внимание. Эта конструкция крайне функциональна, она обычно является показателем роскоши и достатка

Изделия в более скромной раме выбираются в том случае, если зеркало с подсветкой не устанавливается как атрибут с акцентной ролью в интерьере.

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.


Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.

Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.

В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.


Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов?

Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.

Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении

Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту

Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.


Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику

Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Выбор люстры

Освещение — полезный инструмент дизайнеров и декораторов. Светодиодные люстры отлично справляются с задачей создания атмосферы и ситуативного зонирования помещения. В оформлении светильников используется латунь, бронза, нержавеющая сталь, покрытие хромом, никелем и серебром, хрусталь, кристаллы, фарфор. Выбор люстры основываемся на допустимых габаритах, площади и необходимой силе освещения: гостиная и кухня — 200 Лк, детская и спальня — 150 Лк, прихожие и санузлы — 100 Лк

Ради собственной безопасности стоит обратить внимание на документацию. Продавец должен предоставить сертификат качества, санитарное разрешение, описывающее используемые материалы, гарантийный талон. Потолочные светильники различают по типу крепления:

Потолочные светильники различают по типу крепления:

  • встраиваемые (в короб гипсокартона, под натяжные потолки) — монтируется отверстие согласно параметрам;
  • накладные — небольшие светильники простых форм или объемные люстры самых замысловатых конструкций;
  • подвесные — больше подходят для холлов и залов с потолками выше 2,7 м, в жилых домах менее популярны.

Вид электроприбора можно подобрать к пространству в любом стиле. Существуют рожковые (дополненные абажурами и плафонами) и безрожковые модели.

Разбор схем подключения

Перед началом всех работ необходимо определиться с типом и маркой светорегулятора, лишь после этого можно выбирать возможный способ подключения.

В самых простых диммерах имеется только 2 клеммы. Схема подключения диммера с выключателем более сложная. Порядок монтажа определяется в зависимости от того, в скольких светильниках будет регулироваться освещение. Регулятор может быть связан как с одним, так и с несколькими источниками света. Перед монтажом диммера необходимо выяснить, будет ли лампа работать в связке с диммером. При возникновении проблем со светодиодными лампами их придется заменить.

Простейшая схема позволяет подключить светорегулятор в сеть 220 В. Для такой схемы лучше всего подойдет моноблочный регулятор.

К выходному контакту подключите провод, который идет к нагрузке (светильнику) через распределительную коробку. Удобно, когда контакты устройства уже помечены производителем:

  • «L-in» – контакт, идущий на фазу;
  • «L-out» – контакт, идущий на ноль, провод, идущий к лампе.

В некоторых схемах на разрыв фазы устанавливается выключатель. Светорегулятор можно установить в любом месте, а переключатель – на месте старого выключателя.

Аналогично устанавливаются проходные светорегуляторы. Их особенность заключается в том, что они позволяют регулировать освещение из двух мест. Трехфазный диммер соединяется с распределительной коробкой тремя проводами.

На один контакт подается фаза из распределительной коробки; второй контакт (следующего переключателя) подключается к проводу, идущему к лампе. Два остальных провода соединяются между собой с помощью перемычек. Подключение регулятора света требует аккуратности, но не требует специальной подготовки.

Интересное видео по теме:

https://youtube.com/watch?v=wdMXA2gu0rw

Назначение и функции

Диммеры (на английском dimmer) в быту используются для регулировки яркости ламп, температуры нагревательных приборов (паяльников, утюгов, электроплит и т.п.). Эти устройства называют еще регуляторами яркости света или светорегуляторами, хоть это только одна из возможных областей применения. Наиболее эффективно работают с лампами накаливания, позволяя продлить срок их службы, так как при наличии в цепи питания диммера, на лампу при включении подается минимальный ток. А как известно, именно стартовые броски являются причиной выхода их из строя.

Как выглядит диммер

Нельзя использовать диммеры с трансформаторными или импульсными источниками питания (телевизоры, радиоприемники и т.п.). Это обусловлено особенностями работы устройства — на выходе сигнал выглядит не как синусоида, а только ее часть (верхушки срезаются ключами). При подаче такого питания, аппаратура выходит из строя.

Самые первые светорегуляторы были электромеханическими и могли только регулировать яркость свечения ламп накаливания. Современные могут предоставлять еще целый ряд дополнительных функций:

  • отключение света по таймеру;
  • включение и отключение освещения в определенное время (эффект присутствия, используется при длительных отъездах);
  • акустическое управление (по хлопку или голосом);
  • возможность дистанционного управления;
  • различные режимы работы ламп — мигание, изменение температуры света и т.п;
  • возможность встраивания в систему «умный дом».

Самые простые диммеры по-прежнему только регулируют яркость освещения, но и эта функция оказывается очень полезной.

Модульные диммеры – схема подключения

Помимо комнатных моделей, есть и модульные экземпляры. Они монтируются на дин рейку в электрощиток.

Через них можно управлять освещением в подъезде, лестничной клетке или на улице. С ними в комплекте идет выносная кнопка или выключатель в виде клавиши. Ее нажатием и удерживанием, происходит регулировка яркости.

На такой диммер уже заводится фаза-ноль, а управляющая кнопка подключается отдельным проводом от него же. Схемы здесь выглядят вот так:

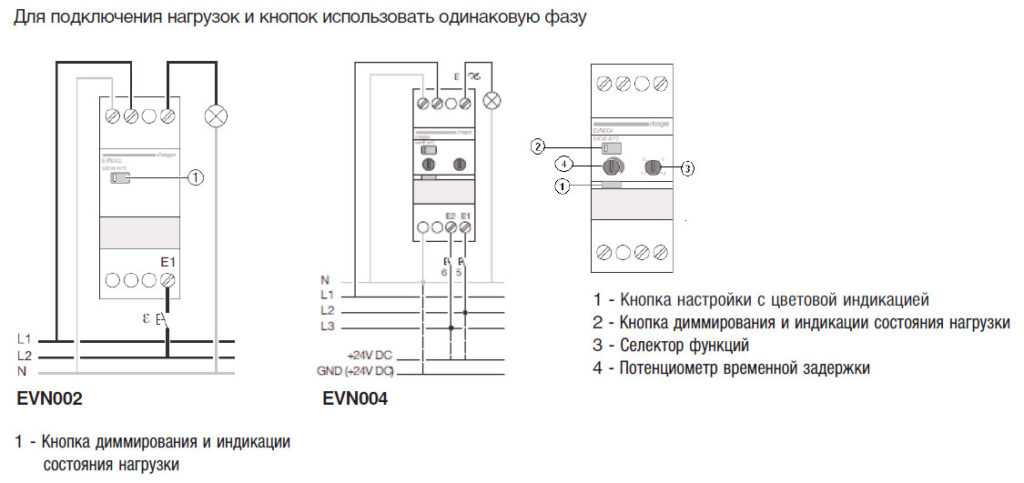

На модульном диммере Hager EVN, порядок подключения следующий. На контакты L и N подается соответственно фаза и ноль.

Выход на лампочку снимается с контакта №4.

Через контакт №3 подается сигнал управления от подключенных клавиш.

А если вы вообще не хотите никаких диммеров и выключателей на стене, но в то же время желаете иметь возможность регулировки яркости освещения? И в этом случае есть выход.

Воспользуйтесь диммером, устанавливаемым непосредственно в монтажную коробку.

Управляется он как с кнопок, так и с пульта.

Заказать себе такой можно здесь. Пульт на него отсюда. А хороший видеообзор на данный девайс посмотреть ниже.

Основной процесс

Итак, со способами подключения проводов разобрались, теперь рассмотрим инструкцию по установке бра на стену.

Для того чтобы самостоятельно подключить бра к сети 220 Вольт необходимо подготовить следующие инструменты и материалы:

  • дрель с набором сверл (если осуществляется монтаж электропроводки в деревянном доме, тогда сверла должны быть «по дереву», для бетонных стен купите сверла соответствующего типа);
  • дюбель-гвозди;
  • набор отверток, включая индикаторную;
  • стремянка;
  • пассатижи;
  • острый нож либо специальный инструмент для снятия изоляции;
  • простой карандаш.

К вашему вниманию пошаговая фото инструкция по монтажу бра с тремя лампами:

  1. Отключаем автоматический выключатель, чтобы обесточить помещение.
  2. Проверяем напряжение на контактах, к которым будем осуществлять подключение бра. Для этого используем индикаторную отвертку.
  3. Заднюю крышку прикладываем к месту установки и с помощью простого карандаша отмечаем отверстия под крепление. Следите за тем, чтобы крышка была зафиксирована ровно.
  4. Просверливаем отверстия в отмеченных точках и крепим крышку с помощью дюбель-гвоздей.
  5. С помощью ножа зачищаем вводные контакты на 5-7 мм под соединение клеммной колодкой.
  6. Фиксируем жилы в соответствии со схемой.
  7. Закрепляем корпус болтами, идущими в комплекте, как показано на картинке.
  8. Устанавливаем абажур с помощью еще нескольких болтов. Делать это лучше сверху, на стремянке, чтобы удобнее закручивать болты.
  9. Вкручиваем источник света (обычно используются светодиодные и люминесцентные лампы).
  10. Проверяем качество установки вручную: немного пошатываем бра, чтобы узнать качество крепления. Если светильник «твердо» сидит на месте, остается только подать на него напряжение.
  11. Включаем автоматический выключатель и проверяем работу изделия. Если ничего не искрит, а лампочка не мигает, значит все сделано правильно.

Наглядная видео инструкция по электромонтажу (пример №1)

Второй пример электромонтажных работ

Это все, что Вы должны знать о том, как выполняется установить и подключение бра своими руками. Как Вы видите, все довольно просто! Рекомендуем такой вариант светильника размещать в ванной комнате (для подсветки зеркала), на кухне, в спальне (над кроватью), в гостиной (над диваном) и в коридоре (тоже возле зеркала).

Схема контроллера светодиодной люстры

Напоминаю, что этот дистанционный радиоуправляемый выключатель (блок управления) можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные контакторы).

Схема контроллера приведена ниже:

Схема контроллера для люстры с пультом управления Sneha B-827

Схема взята мной с сайта www.tokes.ru, спасибо!

Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.

Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:

Схема контроллера светодиодной люстры, разбитая на части для легкого понимания

Рассмотрим каждую часть по отдельности.

1. Силовое питания и коммутация

В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.

Катушки реле входят в 3-ю часть схемы.

Ноль и фаза поступают дальше.

2. Схема питания 220 – 12 В

На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.

Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.

Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.

Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.

В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).

3. Ключевые транзисторы

Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.

4. Схема питания 12 – 5 В

Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.

5. Радиомодуль

Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.

6. Декодер радиосигнала

Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.

“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.

Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!

Какие бывают

Помимо вышеназванного диммера на реостатах, существуют устройства, работающие на автотрансформаторах. Причем первые считаются малоэффективными при современном уровне развития электротехники. Недостаток второго варианта заключается в его громоздкости.

Третий вид диммеров – электронные. Их работа основана на более современных комплектующих, таких как тиристоры, транзисторы и симисторы.

У этих устройств имеется существенный недостаток: они создают достаточно сильные помехи в работе некоторых приборов. Электронные регуляторы используются чаще других и имеют небольшую стоимость. Такой тип регуляторов имеет маленькие размеры. Еще одно преимущество электронных диммеров – наличие дополнительных функций.

Диммеры могут быть:

  • модульными;
  • на шнуре;
  • моноблочными.

В квартирах чаще всего устанавливают моноблочные варианты устройства. В частных домах – модульные. Прибор может быть сенсорным, поворотно-нажимным или проходным.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
