Опустилась педаль газа на ларгусе как отрегулировать. доработка или регулировка электронной педали газа (е-газ) на лада xray

Регулировка

Процесс регулировки на разных моделях авто может различаться, так как разные производители используют механизмы разной конструкции. Но для настройки можно применять одинаковый принцип. Что касается конкретной модели, то лучше заранее найти информацию по нему.

Для начала регулировки первым делом необходимо демонтировать педаль с удерживающего кронштейна. Далее ослабляют винты, крепящие крышку. Одни винт удерживает крышку в определенном положении – его следует выкрутить полностью. Крышку поворачивают в сторону по часовой стрелке до конца, затем снова затягивают винты.

Данная регулировка позволит сократить время реакции педали. Некоторые автовладельцы отмечают что после таких регулировок скорость срабатывания можно даже сравнивать с механической педалью. Регулировка позволяет улучшить работу мотора, улучшить начало движения с места.

В тех случаях, когда нужна педаль с низкой чувствительностью, необходимо вращать крышку в обратную сторону – против часовой стрелки. Машина начинает реагировать на нажатия не так быстро.

Иногда можно встретить и вредные советы по регулировке –водители советуют подкладывать прокладки под рычаг. Это неверный подход. Иногда подкладки попадают под контактные площадки в потенциометре, а машина в результате может потерять управление.

Как отрегулировать электронную педаль

Как и любой механизм, электронная педаль газа иногда тоже нуждается в регулировках. Данное мероприятие необходимо для поддержания нормальной работы акселератора в случае, если настройки были сбиты.

Иногда бывает такое, что при нажатии на педаль газа, автомобиль перестает реагировать на изменение положения дроссельной заслонки. Это связано с тем, что никакого изменения положения попросту не было. Все электронные педали имеют определенный свободный ход, в процессе которого меняется напряжение, подаваемое на транзисторную цепь. Если напряжение изменится, то реакция на положение педали также меняется, следовательно, автомобиль может неадекватно вести себя при управлении дроссельной заслонкой. Иногда об этой проблеме можно узнать по соответствующему индикатору на приборной панели или с помощью электронной диагностики, проводимой посредством бортового компьютера автомобиля.

Порядок регулировки:

  • В первую очередь, необходимо снять педаль с посадочного места. Это значит, что при снятии педали, вместе с ней демонтируется и модуль измерения угла. Штекерный разъем необходимо оставить на своем месте, так как питание на педаль понадобится в процессе регулировки.
  • Как только педаль будет освобождена, открутите винт, расположенный на ее крышке. Таким образом, нужно освободить крышку относительно педали, дав ей возможность свободно вращаться. Далее вам понадобится справочная литература, прилагаемая к педали.
  • Подключите между разъемами вольтметр и установите на нем соответствующий диапазон измерений. Включите зажигание. В справочнике к педали есть нормы напряжения, которые будут различны для дизельного и инжекторного двигателя. Поворачивая крышку педали, можно менять подводимое напряжение. Настройте этот параметр в соответствии с документацией и затяните винт крепления.
  • Установите педаль на посадочное место и опробуйте. Если поведение автомобиля изменилось в лучшую сторону, значит, регулировка электронной педали газа проведена правильно.

Кроме того, величина напряжения может меняться в зависимости от окружающей среды. То есть, при сезонном обслуживании автомобиля настоятельно рекомендуется также провести регулировку и педали газа, так как такая величина может меняться, обратно пропорционально меняющемуся сопротивлению.

Лада гранта электронная педаль газа неисправности

Особенности дроссельного узла Лада Гранта

Дроссельную заслонку поворачивает электродвигатель через редуктор. Оба встроены в корпус дроссельного узла. При запуске и прогреве двигателя, а также в режиме холостого хода поступление воздуха в цилиндры регулируется открыванием дроссельной заслонки. Положение дроссельной заслонки контролируют два датчика, встроенные в корпус дроссельного узла.

Угол открытия дроссельной заслонки задает электронный блок управления (ЭБУ) в зависимости от расчетного количества воздуха, которое должно поступить в цилиндры двигателя. При этом учитывается режим работы двигателя (запуск, прогрев, холостой ход и так далее), температура окружающего воздуха и двигателя, положение педали газа.

Управляющие команды поступают в дроссельный узел на электродвигатель. Одновременно ЭБУ контролирует угол открытия заслонки и, при необходимости, подает соответствующие команды для корректировки ее положения. В результате того, что ЭБУ одновременно регулирует количество впрыскиваемого топлива и поступающего воздуха, поддерживается оптимальный состав горючей смеси при любом режиме работы двигателя.

Дроссельный узел с электроприводом дроссельной заслонки чувствителен к отложениям, которые могут накапливаться на его внутренней поверхности. Образовавшийся слой отложений может помешать плавному движению дроссельной заслонки, подклинивая ее (особенно при малых углах открытия). В результате двигатель будет неустойчиво работать и даже глохнуть на холостом ходу, плохо запускаться, могут появиться провалы и на переходных режимах. Чтобы избежать этого в качестве профилактической меры следует удалять отложения специальными моющими составами при выполнении очередного технического обслуживания автомобиля. Большой слой отложений может совсем заблокировать движение заслонки. Если промывкой не удастся восстановить работоспособность дроссельного узла, то необходимо его заменить.

Неисправность или некорректная работа дроссельного узла может быть вызвана нарушением контакта в его электрической цепи (окислившимися выводами в соединительной колодке жгута проводов). В этом случае восстановить работу удастся, обработав выводы специальным составом для очистки и защиты электрических контактов. Возможны и другие причины неисправности:

— на дроссельный узел не поступает напряжение питания;

— не поступают сигналы с обоих датчиков положения дроссельной заслонки;

— ЭБУ не может распознать сигналы с датчиков положения дроссельной заслонки.

В этих случаях система управления двигателем переходит в аварийный режим работы. При этом автомобиль сохраняет возможность самостоятельно передвигаться на небольшое расстояние с медленной скоростью, что, в крайнем случае, позволит переместить его в безопасное место

(съехать на обочину, покинуть перекресток и тому подобное).

О том, что дроссельный узел работает в аварийном режиме, может свидетельствовать горящая контрольная лампа неисправности системы управления двигателем и повышенная частота вращения коленчатого вала на холостом ходу (около 1500 мин -1 , несмотря на то, что двигатель прогрет до рабочей температуры), двигатель при этом не будет реагировать на нажатие педали газа.

Каждый из датчиков положения дроссельной заслонки представляет собой потенциометр. В процессе работы происходит постепенный износ токопроводящих дорожек и подвижных контактов. Со временем износ может достичь такой степени, что корректная работа датчика станет невозможной. Наличие двух датчиков увеличивает надежность всего узла.

В случае если из строя выйдет только один датчик загорится контрольная лампа, но система управления двигателем перейдет на резервный режим работы. При этом двигатель будет адекватно реагировать на нажатие педали газа, но с худшими эксплуатационными параметрами

Резервный режим позволяет доехать на автомобиле до места ремонта своим ходом.

Электронная педаль газа Лада Гранта

На современных автомобилях вместо обычного тросикового привода управления дроссельной заслонкой устанавливают так называемую «электронную педаль газа». В таких авто положением дроссельной заслонки управляет электроника. Когда вы нажимаете или отпускаете педаль газа, информация об этом идёт в блок управления (ЭБУ) и только после обработки и корректировки уже даётся команда в модуль дроссельной заслонки. О плюсах и минусах такой системы, а также о признаках неисправностей и пойдёт речь в данной статье.

Комментарии • 6

педаль не прикручена)) ходуном ходит)

Можно ли подкруть тросик , чтобы машина более плавно откликалась на нажатия педали газа?

Добрый день, если только что-то придумать самому так как заводом регулировка не предусмотрена

ланас был в боях . 61

Там куда не глянешь плакать хочется, так ушатали его. Правда хозяин его только что купил и пытается привести в чувства его.

@Андрей Флорида Андрюха он весь на саморезах и на скрутках .

Добрый день Вадим, так точно Ланос повидал на своем веку.

Добрый день Анрей! У вас есть на канале видео по замене масла в мкпп Ниссан кашкай?

@Андрей Флорида Спасибо,очень благодарен!

Добрый день Игорь, именно замену масла в МКПП Кашкая пока не приходилось делать, есть замена масла на Ниссан Жук по факту примерно все одинаково, вот ссылка clip-share.net/video/C1KH8VfcX2A/видео.html

Здравствуйте, Андрей! Как всегда лайк. Тоже перед заменой , заранее, все троса отработкой проливаю и даю стечь.

Добрый день Алексей, не плохая затея.

Спасибо за видео! Андрей, ещё в 90-х, когда мне купили мотоцикл, все тросы на нём смазал с помощью шприца (давлением прогнал) моторным маслом. Один раз сделал, до сих пор мягко с возвратом работают (с завода трос газа закусывал). На семёрке (ваз) отца при замене троса ручника также маслом его прогнали, на момент продажи никаких проблем с тросом не было. Есть желание на своём равчике тоже тросы ручника промазать, но там нужно бак снимать, без подъемника проблемно.

Добрый день Анатолий, поддерживаю Вас со смазкой тросов.

Источник

Что получилось

Я попробовал проделать все описанные процедуры и проверил результат. Разгонялся до 100 км в час и засекал время. Получилось время разгона 10,4 секунды, хотя раньше было практически также. Что дает такая адаптация? Провалы при резком нажатии педали исчезли. Еще ушли небольшие подергивания машины, когда медленно едешь на 1 скорости. Поэтому адаптацию педали газа все-таки нужно делать раз в 5000 км.

Слишком больших изменений не замечено. Если кто решит сделать такую модернизацию, то не рекомендую слишком передвигать ползунок. Достаточно отодвинуть его вперед на 10%. На этом обзор заканчиваю, спасибо всем, кто подписывается на канал, поддерживает! Пишите, как вы изменяли или ремонтировали электронную педаль, и что из этого вышло.

Источник

Основные неисправности электронной педали газа Лада Веста

После нескольких тысяч километров пробега опытные автолюбители заметили несколько неполадок:

  1. Вибрация педали, которая проявляется только на авто с роботизированной АКПП. Чаще она заметна со второй передачи и оборотах диапазоном от 2200 до 2800 в минуту. Чем выше температура воздуха, тем выше диапазон. Максимальные показатели, при которых была замечена вибрация, — это вторая и третья передача, от 2100 до 3000 оборотов за минуту. Нередко она сопровождается едва слышным гулом. Проблема решается заменой гофрированной трубки в модуле выпуска и корректировкой положения воздушного фильтра.
  2. Медленный отклик рычага педального модуля. Проще говоря, машина газует с запозданием. Ярче всего проявляется сразу после перехода на пониженную передачу. При возникновении таких «моментов» на приборной панели может высветиться «чек», а обороты на холостом будут плавать. Это значит, что те датчики конструкции педального модуля, о которых говорилось выше, работают некорректно. ЭБУ может решить проблему самостоятельно, перейти в аварийный режим работы, доводя обороты до 1500 в минуту и при этом увеличит расход топлива. С такой неполадкой лучше обратиться в сервис, но работу можно выполнить самостоятельно, проведя регулировку педали газа.

Переделка педали газа с тяги на тросик

Замена привода дроссельной заслонки легко осуществляется своими силами, с применением простейшего инструмента. Для работы потребуется:

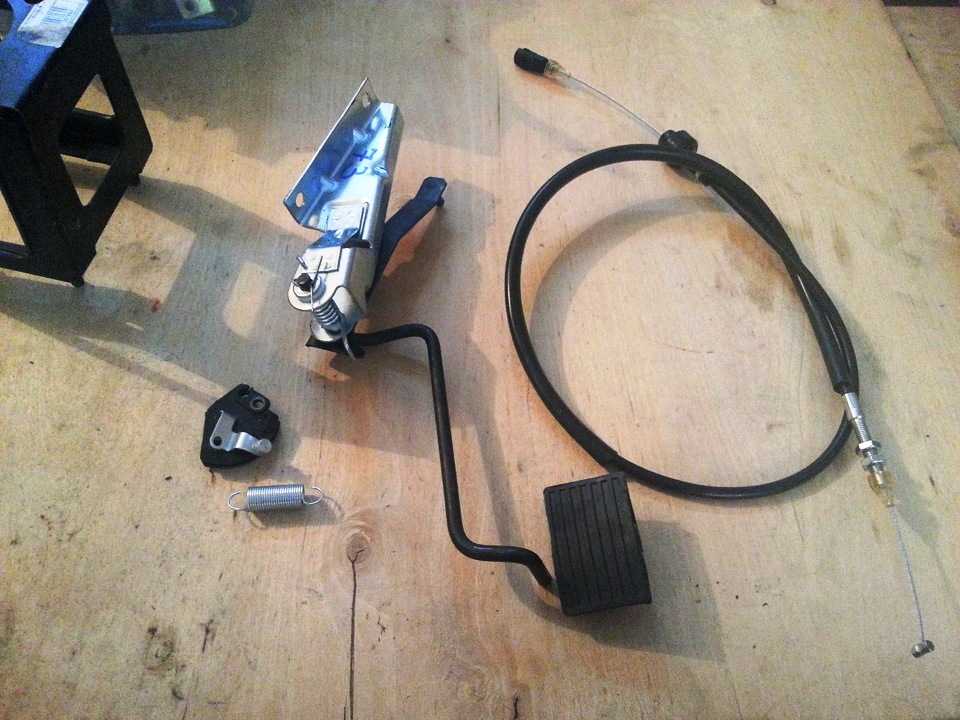

  • Новая педаль газа (выполненная под тросик) с установочным кронштейном;
  • Тросовый привод и поворотный сектор дроссельной заслонки. Все эти детали можно приобрести в автомагазине, по модели двигателя с инжектором;
  • Полоска металла 3-4 мм толщиной;
  • Тиски, напильник.

Педаль устанавливается на место тяговой, выбрать точки крепления надо так, чтобы при полном перемещении не было касания вертикальной стенки тоннеля.

Оболочка троса протягивается через стенку моторного отсека, при необходимости в нем сверлится отверстие. При установке необходимо использовать резиновые прокладки, чтобы запах из моторного отсека не попадал в салон. Сам тросик подключаем к педали на штатное место.

На иллюстрации показан пример крепления кронштейна к неподвижному корпусу карбюратора и поворотному сектору заслонки.

Пружину заслонки надо подсоединить таким образом, чтобы она работала синхронной с пружиной педали, а не заменяла ее.

Регулировка

Процесс регулировки на разных моделях авто может различаться, так как разные производители используют механизмы разной конструкции. Но для настройки можно применять одинаковый принцип. Что касается конкретной модели, то лучше заранее найти информацию по нему.

Для начала регулировки первым делом необходимо демонтировать педаль с удерживающего кронштейна. Далее ослабляют винты, крепящие крышку. Одни винт удерживает крышку в определенном положении – его следует выкрутить полностью. Крышку поворачивают в сторону по часовой стрелке до конца, затем снова затягивают винты.

Данная регулировка позволит сократить время реакции педали. Некоторые автовладельцы отмечают что после таких регулировок скорость срабатывания можно даже сравнивать с механической педалью. Регулировка позволяет улучшить работу мотора, улучшить начало движения с места.

В тех случаях, когда нужна педаль с низкой чувствительностью, необходимо вращать крышку в обратную сторону – против часовой стрелки. Машина начинает реагировать на нажатия не так быстро.

Иногда можно встретить и вредные советы по регулировке –водители советуют подкладывать прокладки под рычаг. Это неверный подход. Иногда подкладки попадают под контактные площадки  в потенциометре, а машина в результате может потерять управление.

Примеры адаптации дроссельной заслонки на автомобилях группы VAG и Lancer IX

В данном видео, вам расскажут и покажут как провести адаптацию заслонки для автомобиля марки VAG.

Адаптация ДЗ на Volkswagen Golf 4:

  • Прогреваем двигатель до t=800C и глушим авто. Затем подсоединяем кабель USB-KKL к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM 3.11).
  • Входим в раздел 01-двигатель.
  • Проводим опрос памяти неисправностей (02).
  • Обнаруженные неисправности стираем (05).
  • После возврата в предыдущее меню, входим в раздел «адаптация-10».
  • На канале 00 нажимаем кнопку «читать».
  • Сохраняем результат и возврат к заводским установкам.
  • Вход в базовые установки (04) и переходим к режиму измерений.
  • При значении группы 001 нажимаем «запуск».
  • Ожидаем 2-3 минуты, после закрываем программу и отсоединяем кабель. Адаптация завершена.

Адаптация ДЗ автомобилей Nissan с электронной педалью газа:

  • Полностью отпускаем педаль акселератора.
  • Включаем зажигание не меньше чем на 2 сек.
  • Отключаем зажигание и ожидаем не меньше 10 сек.
  • Включаем зажигание не меньше чем на 2 сек.
  • Отключаем зажигание. Процедура адаптации педали акселератора завершена.
  • Проводим адаптацию заслонки дросселя. Педаль акселератора отпущена.
  • Включаем зажигание и моментально выключаем. Ожидаем не меньше 10 сек. В этот период времени происходит перемещение заслонки.
  • Обучаем подаче воздуха на холостых оборотах (ХХ).
  • Прогреваем двигатель и КПП до рабочей температуры.
  • Отключаем все электрическое оборудование автомобиля.
  • Запускаем двигатель и доводим его температуру до рабочей.
  • Отключаем зажигание и ожидаем не меньше 10 сек.
  • Полностью отпускаем педаль акселератора.
  • Включаем зажигание и ожидаем не меньше 3 сек.
  • В течение 5 сек, осуществляем пятикратное нажатие на педаль акселератора, после чего выжидаем 7 секунд.
  • Нажав на педаль акселератора, держим ее, пока ЧЕК не перестанет мигать, и не станет гореть постоянно (необходимо времени около 20 сек).
  • После того, как ЧЕК загорелся постоянно, в течение 3 сек необходимо отпустить педаль.
  • Запускаем двигатель для работы на ХХ.
  • Нажимаем несколько раз на педаль для проверки устойчивости ХХ.

Адаптация ДЗ на VW Passat B5:

Рекомендуем ознакомиться с данным видео, в нём вам покажут, как адаптировать заслонку для автомобиля марки Passat.

  • Прогреваем двигатель до рабочей температуры и глушим авто.
  • Включаем зажигание, но двигатель не заводим.
  • Подсоединяем кабель к диагностическому разъему и запускаем программу.
  • Входим в раздел 01-двигатель.
  • Входим в базовые установки (04).
  • Выбираем в адаптации заслонки – 060 для автомобилей с электронным управлением заслонкой, и значение 098 для автомобилей с тросовой регулировкой заслонки.
  • Запускаем адаптацию.
  • Ждем появления записи на экране «ADP RUN» и последующей записи «ADP OK».
  • Возвращаемся в базовые установки.
  • Выключаем зажигание. Адаптация завершена.

Адаптация дроссельной заслонки Mitsubishi Lancer IX:

  • Прогреваем двигатель автомобиля.
  • Подключаем к диагностическому разъему сканер ScanDoc. Значения РХХ=0.
  • Искусственным путем восстанавливаем тепловой зазор в заслонке (например, используем смесь солидола с отработкой масла).
  • Заводим двигатель и ожидаем установки устойчивых оборотов ХХ.
  • В сканере запускаем режим «Sas mode» и регулируем положение РХХ во время адаптации.
  • Если включении режима «Sas mode» двигатель заглох, то выкручиваем винт РХХ, чтобы увеличить обороты двигателя на ХХ;
  • Устанавливаем обороты в пределах 750-800 об/мин.
  • Во время адаптации шаги РХХ устанавливаются со значением 4-7;
  • Принудительно завершаем процесс адаптации и глушим двигатель.
  • Запускаем двигатель и проверяем РХХ. Если адаптация прошла успешно, то шаги РХХ будут равны 27-28.

Адаптация ДЗ на Audi A4:

  • Прогреваем двигатель до t=800C и глушим авто. Затем подсоединяем кабель к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM).
  • Входим в раздел 01-двигатель.
  • Входим в раздел «адаптация-10».
  • На канале 00 нажимаем кнопку «читать».
  • Сохраняем результат и возврат к заводским установкам.
  • Вход в базовые установки (04) и переходим к режиму измерений.
  • Вводим значение канала 098, запуск адаптации.
  • Ожидаем сообщение о завершении процесса адаптации.
  • Возвращаемся в исходный раздел. Закрываем программу и отсоединяем кабель.

Как адаптировать педаль газа?

Адаптацию проводим либо после ремонта, замены эбу, долговременного снятия аккумулятора.

Подключаем аккумулятор. Вставляем ключ в первый раз после установки аккумулятора и проворачиваем его в положение «зажигание». На панели загораются индикаторы, ждем не менее 30 секунд и запускаем двигатель

Важно: температура воздуха, двигателя должны быть не менее 7 градусов тепле , иначе адаптацию проводить бесполезно, двигатель будет работать в аварийном режиме. Далее адаптируем функцию диагностики зажигания: разгоняемся на второй передачи и тормозим двигателем с 4 тыс

об. До 1 тыс. об – проделываем данную операцию шесть раз обязательно в течении одной поездки.

Адаптация функции диагностики нужна для сохранности катализатора и возможного возгорания.

Снятие и установка педали газа

Необходимо сразу вынести предостережение: модуль детали опломбирован. Если снять пломбу, самостоятельно внести поправки в конструкцию, то официальный дилер это заметит при обращении в гарантийный срок, откажет в ремонте по гарантии независимо от того, по какой причине Вы обращаетесь к нему.

Для снятия педального модуля заглушите двигатель, снимите минусовую клемму с АКБи затяните ручной тормоз. Проделайте следующие операции:

  1. Опуститесь к модулю с фонариком и торцовым (или головчатым) ключом на 10.
  2. Справа, чуть выше кронштейна педального модуля газа найдете колодку проводов. Отсоедините ее.
  3. Снимите педальный модуль в сборе.
  4. Произведите сборку в обратной последовательности.

Доработка электронной педали газа нового образца

Есть два варианта доработки педали:

На рычаге снятого педального модуля можно отпилить выступ толщиной 2-3 мм, и тогда амплитуда движения педали возрастет, разгон можно проводить с ударом рычага «в пол».

Второй вариант, с которым можно дорабатывать деталь, заключается в изменении внутренней конструкции. Для этого:

  1. Перед снятием модуля запустите двигатель, поставьте линейку рядом с деталью, замерьте положение края педали.
  2. Плавно опускайте рычаг до того момента, как услышите рычание мотора.
  3. Зафиксируйте расстояние холостого хода детали.
  4. Заглушите двигатель, затяните ручник, снимите минус с АКБ.
  5. Достаньте модуль газа.
  6. Крестовой отверткой снимите винты крепления крышки и саму крышку.
  7. Той же отверткой снимите крепление ползунка реостата, отложите его в сторону.
  8. Снимите плату – под ней Вы увидите пружины.
  9. Придерживая пружину отверткой, достаньте ее.
  10. Замерьте расстояние между опорной площадкой и резинкой в корпусе, при этом переместив педаль на величину холостого хода.
  11. Под площадку подложите материал толщиной, равный полученному в прошлом шаге расстоянию.
  12. Соберите модуль, установите его на место.
  13. Выполните проверку – запустите двигатель. Обороты при холостом ходу должны остаться на той же отметке. Если это не так, разберите модуль и уберите несколько слоев подкладки.

Ремонт

Если с педалью появились какие либо проблемы, тогда поможет только полная замена узла. Но прежде чем что-то менять, стоит выявить причину неисправности. Для этого можно воспользоваться проверкой с мультиметром.

Можно разъединить датчики и колодку, демонтировать педаль. Проверяют сопротивление – при нажатии на газ оно должно медленно меняться. Скачки показателей говорят о неисправностях.

Но иногда ремонт возможен – например, повреждена проводка. При обнаружения дефекта с проводкой можно использовать следующую схему.

  • Освобождают ось, на которой закреплена шестеренка.
  • Снимают жгут проводов.
  • Затем отпаивают провода.
  • Освобождают скобу и вытягивают кабель.

Далее меняют провода и распаивают их соответственно разъему под педалью.

Источник
