Как работает датчик дождя в автомобиле, зачем нужен и где находится

Самостоятельная датчика

Идея автоматизировать работу стеклоочистителей приходила к производителям автомобилей ещё в 50-х годах прошлого столетия. И только к 2000 году система была разработана и внедрена в массовое производство. Относительно массовое. Датчиками дождя снабжались машины лишь премиум класса (одна из первых моделей со встроенным оптико-электронным устройством, реагирующим на влагу – это Nissan Silvia 1994 г. производства).

Но со временем водители оценили всё удобство, доставляемое автоматизацией. И если на их автомобиле датчика дождя не было, пытались смастерить его самостоятельно. На сегодняшний день можно купить уже готовый датчик дождя и установить его даже на самую скромную машину отечественного производства.

Устанавливая датчик дождя своими руками, следует обратить внимание на то, что оптимальное место для расположения датчика – в салоне за зеркалом заднего вида. Во-первых, это никак не повлияет на обзорность, во-вторых, устанавливаемое устройство будет находиться в зоне действия дворников

Чистота стёкол напрямую влияет на степень преломления инфракрасных лучей светодиода, а значит и на точность работы самого прибора. Перед установкой не помешает проверить резинки на дворниках и в случае необходимости их заменить. Царапины на стекле, трещины и прочие шумы тоже могут исказить работу прибора, поэтому лучше, чтобы их не было.

Если вы вознамерились датчик дождя купить для авто, знайте, что на рынке предлагаются как импортные (на базе микропроцессора), так и отечественные (некоторые заявляют, что они более простые, а потому более надёжные). Импортные оптико-электронные устройства, реагирующие на влагу, подходят не для всех видов автомобилей, но устанавливаются достаточно просто.

В комплекте идёт фиксатор датчика, который крепится на стекло. Далее потребуется клей для датчика дождя – специальный гель, что выровняет коэффициенты преломления инфракрасных лучей

Очень важно, чтобы между стеклом машины и устанавливаемым прибором не было пузырьков воздуха, или соринок. Провода от датчика дождя подключаются к переключателю режимов работы дворников

Но в домашних условиях есть риск оставить отпечатки пальцев, или пузырьки воздуха, что впоследствии ухудшит работу элемента, который реагирует на появление капель на стекле. Поэтому опытные автомобилисты рекомендуют гель для датчика дождя купить.

На рынке он представлен уже закачанным в специальный шприц. Причём есть объём как для приборов с круглой формой (площадь поверхности меньше, геля требуется меньше), так и для устройств имеющих прямоугольную форму (геля требуется чуть больше). Гель наносится на датчик. Приблизительно минут за шесть застывает. Он эластичен и однороден, в нём не возникает пузырьков с воздухом. А показатели преломления света такие же, как и у стекла.

Процесс установки:

  • Установить датчик дождя на машину можно легко и просто. Для этого следует вытащить реле устройства по очистке стекла. Оно находится первым по счету и на это же место установить датчик дождя.
  • Таким образом, должно выйти так, что справа стоит датчик дождя, а слева реле стеклоочистителя.
  • Закреплять данное устройство следует на лобовом стекле посредством двустороннего скотча, который имеется в комплекте.
  • Вследствие правильной установки датчик не должно быть видно. Он размещается за полосой, которая исполняет функцию защиты от света.
  • Различают 4 степени чувствительности механизма. Прежде чем приступить к установке, нужно внимательно изучить весь набор инструкций.
  • Электрический провод лучше пустить под обшивкой, на потолке автомобиля. Затем пропустить его через водительскую стойку и вывести в блок предохранителя.
  • Для того чтобы проверить как работает только что установленное устройство, можно просто брызнув небольшим количеством воды в ту зону, где размещены дворники. Стеклоочистители работают? Значит, поставленная цель достигнута. На деле все еще проще.

Как это работает

Логично начать с вопроса о том, как работает датчик дождя.

Некоторые почему-то уверены, что контроллер реагирует на влагу, которая попадает на поверхность стекла, и тем самым включает стеклоочистители, то есть дворники, а также заставляет подавать жидкость через форсунки стеклоомывателя.

Но это не так.

В действительности принцип работы совершенно иной. Даже более сложный, можно сказать.

Этот контроллер находится не снаружи, а внутри автомобиля. И логично спросить, как же тогда он может ощущать на себе капли воды. Да никак. На саму влагу он не реагирует.

В контроллере предусмотрено 2 элемента. Это фотодиод и светодиод.

Задача светодиода заключается в излучении инфракрасного света. Человеческий глаз увидеть его не способен. Зато эти же лучи сопровождают нас в быту и не только. Вспомните хотя бы пульт от телевизора. Принцип тот же.

Инфракрасные излучения попадают на поверхность стекла, частично отражается от этой поверхности, и возвращается обратно. В этот момент его улавливает второй элемент, то есть фотодиод. Он фиксирует количество вернувшегося света.

Если воды на стекле нет, то есть оно сухое, света будет возвращаться много. При намокании количество света заметно уменьшается, чему препятствуют капли. Установив, что стекло покрыто влагой, датчик автоматически запускает стеклоочистители.

Разумеется, эффективность очистки зависит во многом от того, насколько правильно вам удалось выбрать дворники для своего автомобиля.

Как отрегулировать чувствительность датчика дождя

На лицевой стороне датчика два индикатора и кнопка для оперативной смены режима работы. Имеются режимы: дождь \ снег \ стандарт. Также датчик дождя имеет автоматическую регулировку уровня (для подстройки под разное стекло, тонировку, освещённость). При включении датчик показывает текущую чувствительность:

  • Низкая чувствительность — 1 вспышка индикатора.
  • Средняя чувствительность — 2-3 вспышки
  • Высокая чувствительность — 4 вспышки.

Чтобы изменить ее следует нажать и удерживать кнопку в течение 3 сек. Затем последует количество вспышек, указывающее на текущую чувствительность. Продолжаем удерживать кнопку, пока не последует серия вспышек. Отпускаем кнопку по достижении нужного уровня. Пример работы датчика дождя на минимальном уровне:

А вам приходилось устанавливать датчик дождя на свой автомобиль Лада? Какие отзывы о его работе вы можете оставить? Напомним, на сайте представлены другие полезные доработки, например, замена форсунок омывателя на веерные или установка омывателя камеры заднего вида.

Ключевые слова: стеклоочистители lada xray | стеклоочистители лада веста | стеклоочистители лада ларгус | стеклоочистители лада гранта | стеклоочистители лада калина | стеклоочистители лада приора | стеклоочистители 4х4 | стекла lada xray | стекла лада веста | стекла лада ларгус | стекла лада гранта | стекла лада калина | стекла лада приора | стекла 4х4 | стеклоочистители нива | стекла нива | универсальная статья

3

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Какой должна быть цифровая приборная панель на Lada Vesta

Какие лампочки стоят в фарах и фонарях Lada Priora

Установка подсветки пола (ног) на Лада Гранта, Калина или Приора

Замена ремня ГРМ на автомобилях LADA с двигателем 16 клапанов

Совмещение функций в одном датчике

Нередко можно встретить совмещенный датчик дождя и света. Кроме включения автомобильных дворников, он также активирует вспомогательное освещение, и водителю не приходится включать фары вручную. Обе этих функции удачно были совмещены в одном приспособлении. Размещается любой датчик дождя в держателе, фиксирующем внутреннее зеркало салона перед лобовым стеклом.

Световой датчик автоматически активируется, как только автомобиль попадает в полосу плохого освещения. Например, это может статься, если водитель заехал в неосвещаемый тоннель, в густую лесополосу и тому подобные условия, которые активируют сенсорику освещения. При этом оценивается степень освещенности непосредственно перед самим автомобилем и на впереди лежащем участке дороги.

Причины возможного выхода из рабочего состояния датчика дождя

Очень редко бывают ситуации, когда устройство по какой либо причине не срабатывает. Такое явление может быть связано только с тем, что в нерабочем состоянии находится вся система очистки. Нельзя допускать, чтобы на датчик воздействовала влага или попадали моющие средства. При мойке стекол его лучше снять. Зимой стекла желательно прогревать перед установкой системы для очистки. В наше время движение на дорогах настолько интенсивное, что отвлекаясь буквально на секунду можно стать виновником ДТП. Поэтому все водители должны быть максимально собранными и предельно внимательными. Для их удобства и были созданы эти все новшества.

Время скорости взмахов дворников и пауз между ними зависит от скорости автомобиля. Инструкция гласит, что датчик распознает приближение воды, например, если по встречной полосе проехал автомобиль и окатил идущую навстречу машину волной из лужи, на расстоянии 10 сантиметров.

Принцип действия

Оптический датчик находится на ветровом стекле автомобиля внутри салона. При помощи инфракрасного луча сканируется состояние внешней стороны стекла. Уровень отражённого сигнала меняется при наличии влаги, загрязнения на стекле.

Электронный блок управления обрабатывает полученную информацию и выдаёт сигнал включения стеклоочистителя. При появлении капель воды на стекле, включаются «дворники». В зависимости от интенсивности дождя автоматически изменяется пауза движения щёток. Также пауза движения щёток зависит от скорости автомобиля, выше скорость — меньше пауза (оценивается скорость сближения стекла и капли).

Датчик не отстраняет водителя от управления стеклоочистителем и не заменяет его полностью. Водитель в любой момент может вручную менять режимы стеклоочистителя даже при использовании ДД. Датчик подходит для автомобилей и иномарок. На работу ДД не влияет запотевание стекла, туман, температура, освещённость (день-ночь).

А еще интересно: Датчик фаз нива шевроле как проверить – Как выявить неполадку датчика фаз

Популярные миры

Напоследок хочется рассказать о нескольких популярных мифах, которые связаны с датчиками дождя на автомобилях.

В них действительно многие продолжают верить. И это может стать проблемой в определенных случаях.

  • Датчики дождя только за доплату. В действительности эти контроллеры становятся обязательным условием базовой комплектации во многих странах, поскольку непосредственно связаны с безопасностью. Хотя бывает так, что первая версия авто их не имела, а после того, как состоялся рестайлинг, датчик появился в базовой комплектации. Это просто связано с выполнением автопроизводителем новых требований;
  • Контроллер реагирует на падающие капли дождя. Этот вопрос уже разобрали. Нет, он реагирует не на влагу, а на преломленный свет;
  • Ночью система . Инфракрасные излучения совершенно никак не зависят от наружного освещения. Руководствуясь этой логикой, ночью пульт от телевизора тоже не работал бы;
  • При непосредственной замене стекла датчика уже не будет. Тоже миф. Но условный. Все зависит от конкретного стекла. Большинство современных стекол идут с предусмотренным местом под эту систему;
  • В зоне самого датчика на стекле нельзя клеить тонировку. На самом деле можно. Но лучше вырезать под контроллер небольшое отверстие;
  • Зимой это бесполезная функция. Если имеется подогрев стекла, то есть снег превращается в воду, тогда функция работает точно так же, как весной, летом и осенью.

Если, помимо датчика дождя, вам хочется узнать кое-что интересное о датчике света, переходите по этой ссылке и читайте довольно познавательный материал.

Думаю, на этом можно заканчивать

Всем спасибо за внимание!. Watch this video on YouTube

Watch this video on YouTube

Не забывайте оставлять свои комментарии и задавать вопросы!

Подписывайтесь, рассказывайте о нас своим друзьям и ждите много новых и интересных материалов на нашем сайте!

Принцип работы

В основе работы датчика дождя лежит принцип преломления света. Сенсор постоянно исследует поверхность лобового стекла на предмет влажности, анализируя имеющиеся в памяти данные. Если датчик не замечает перемен во влажности стекла (по сравнению с исходными параметрами), то продолжает функционировать в привычном графике. Однако если прибор фиксирует преломление света (что и случается, когда стекло становится мокрым), то система замыкает блок реле, в результате чего авто получает информацию о начинающемся дожде. В этом случае в автоматическом режиме срабатывают стеклоочистители, закрываются окна и люк.

Некоторые модели могут даже определять, насколько сильный дождь идет за окном. На основе полученных сведений приборы корректируют работу «дворников». Интервал может составлять сначала 2 секунды, затем 4, потом 1. Кроме того, в некоторых моделях имеются дополнительные «фишки» вроде датчика, определяющего степень загрязнения стекол.

Дополнительная регулировка прибора после приобретения и установки не требуется. В этом заключается еще один его большой плюс.

При использовании датчика дождя в машине настоятельно рекомендуется почаще промывать стекло стеклоочистителем. Благодаря этому датчик будет работать четко и позволит определить время и место начала дождя предельно точно.

Датчик света

в — датчик фронтального света; г — датчик внешнего освещения.1 — световод с линзой; 2 — световод со светофильтром.

В первых комбинированных датчиках света и дождя элемент, измеряющий освещенность, был только один. При наступлении темноты или въезде в туннель он включал фары, габаритные огни и подсветку приборов. Затем в тот же узел стали помещать до трех светочувствительных элементов, каждый со своей сферой ответственности.

Интенсивность освещения перед автомобилем измеряет узкоугольный датчик фронтального освещения. Используя сигнал с датчика, электроника распознаёт день и ночь и, соответственно, выключает или включает фары.

Зоны реагирования датчиков света:

Если автомобиль оборудован проекционным дисплеем, устанавливается узконаправленный HUD-датчик. Он измеряет освещенность той зоны, куда проецируется информация. А электронная система корректирует яркость подсветки элементов, выводимых на дисплей.

Взаимодействие датчиков света и дождя с другими системами автомобиля

  1. Стеклоочистители. Если на стекле появились капли дождя, автоматика задействует стекло­очистители, а если капли не удаляются с одного прохода, включаются стеклоомыватели.
  2. Наружная светотехника. По сигналу датчика освещенности светотехника переходит из режима дневных ходовых огней в режим ближнего света.
  3. Внутренняя подсветка. Датчик освещенности управляет яркостью всех элементов подсветки салона и панели приборов.
  4. Система комфорта. При первых каплях дождя автоматика закрывает стёкла и люк в крыше, позволяя водителю не отвлекаться от управления автомобилем.
  5. Мультимедийная система. Датчик освещенности, отслеживая количество наружного света, выдает мультимедийной системе сигнал на изменение яркости экрана.
  6. Климат-контроль. По команде датчика дождя климат-контроль подсушивает воздух, включая кондиционер и направляя воздух на стёкла во избежание запотевания. Датчик внешнего освещения регистрирует интенсивность солнечного излучения, попада­ющего сквозь ветровое стекло, и сообщает о корректировках блоку управления климат-контролем.
  7. Head-Up-дисплей (HUD). Яркость дисплея регулируется по сигналу датчика освещенности.
  8. Система автоматической просушки тормозных механизмов. По сигналу датчика дождя насос антиблокировочной системы кратковременно и не более чем на 2 бара поднимает давление в тормозных контурах. Тормозные цилиндры подводят колодки, и они касаются враща­ющихся тормозных дис­­ков, удаляя с них влагу и грязь.

Принцип работы

Первоначально их начали проектировать и устанавливать американские производители в 50-х годах прошлого века. Учитывая, что технологии в то время были соответствующие, принцип работы датчиков дождя основывался на контроле сопротивления между рядом расположенными проводящими пленками на лобовом стекле. Во время дождя сопротивление между ними уменьшалось, система управления реагировала на эту характеристику. Такие элементы могли сработать даже от случайно прилипшего комара, поэтому от них отказались.

В следующий раз о возможности установки датчиков дождя вспомнили после появления оптоэлектронных устройств на свето- и фотодиодах. Это произошло в начале 80-х. Здесь первенство оказалось у европейских производителей. За основу взят радиоэлемент, именуемый оптрон, только в качестве отражательного элемента использовалась поверхность лобового стекла.

Как работает датчик дождя на авто можно пояснить с помощью упрощенной схемы.

Сам датчик дождя крепится непосредственно к лобовому стеклу автомобиля. Обычно в качестве места крепления выбирают зону, где он не затеняет обзор, — за центральным зеркалом заднего вида. Светодиод (либо группа светодиодов для увеличения чувствительности и достоверности) направляют оптический сигнал (луч) на поверхность стекла таким образом, чтобы отраженный сигнал попадал на фотодиод. Напомним, что светодиод излучает световой луч, а фотодиод создает электрический сигнал при попадании на него светового потока.

— как работает датчик дождя на Лада Веста:

Угол отражения и интенсивность луча, попадающего на фотодиод, напрямую зависит от угла преломления на границе двух сред стекло — внешняя среда. Если на эту поверхность попадает влага, такой факт отражается на уровне сигнала, формируемым датчиком дождя. Действительно, если стекло покрыто каплями дождя, световому лучу проще «убежать» наружу, покинув зону контроля через границу стекло-вода. В таком случае уровень сигнала светодиода уменьшится, датчик сработает. Сигнал, поступающий с датчика на блок управления кузовом, после обработки включает дворники.

«Умные» датчики дождя современного поколения могут реагировать на интенсивность осадков, изменяя скорость работы стеклоочистителей. Время их реакции на осадки в виде снега немного больше. На лобовом стекле снег превращается в воду через некоторое время, которое зависит от температуры стекла. Иногда для большей чувствительности в месте его установки производят локальный подогрев стекла.

Датчики дождя работают в инфракрасном диапазоне световых волн подобно пультам дистанционного управления бытовой техники. Они не чувствительны к солнечным лучам. Применение сложной импульсной обработки информации, предупреждает ложное срабатывание, например, при нагревании или вибрации стекла.

Как отключить датчик дождя или снять

Автомобильный датчик дождя — оптико-электронное устройство, устанавливаемое на ветровое стекло и реагирующее на его увлажнение. Используется для автоматического управления стеклоочистителями и механизмами, которые закрывают люк и стекла дверей. Датчик дождя на автомобиле срабатывает на преломление света. На сухом стекле посылаемый луч отражается от поверхности и возвращается на датчик дождя, а капли рассеивают свет.

Чем сильней дождь – тем меньше света возвращается, и дворники срабатывают чаще. А кольцом на подрулевом переключателе регулируют чувствительность. Стоит отметить, что данные свойства чувствительности также зависят от характера движения автомобиля, точнее его скорости.

Многие сталкиваются с проблемой: как отключить датчик дождя? Основная причина – чтобы щетки работали в интервальном режиме, а не через датчик, чтобы при попадании на стекло мелких капель датчик начинал исправно выполнять свои функции.

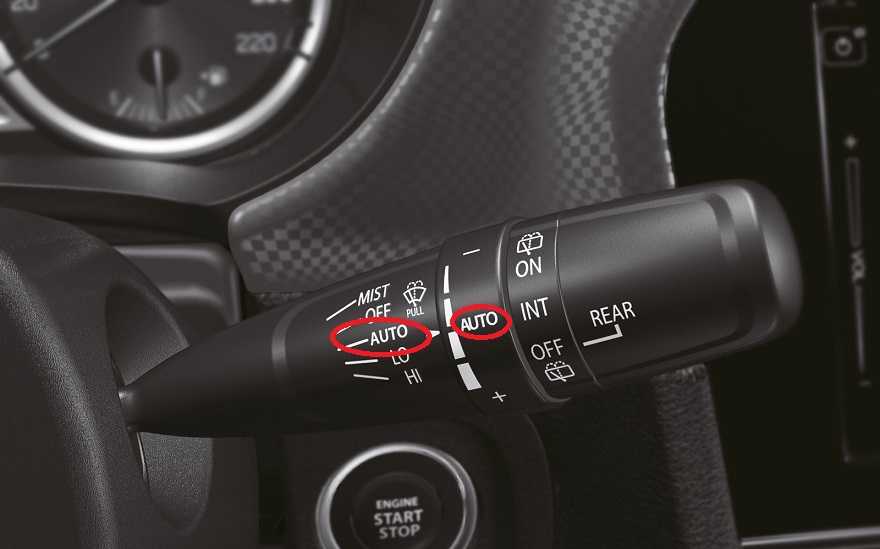

Итак, для начала попробуйте осуществить следующее. С помощью регулятора, который расположен на рычаге дворников, увеличьте параметры его чувствительности. Это приведет к тому, что автомобильный датчик дождя будет реагировать на только начинающийся дождь и срабатывать при первых каплях.

Производите переключение регулятора до того момента, пока не он станет реагировать на попадающие капли. Если же этого не происходит, воспользуйтесь другим методом.

Во время эксплуатации регулируйте кнопки «ВКЛ» и «ВЫКЛ». Проблема таких датчиков состоит в том, что они не реагируют вовремя. Для того, чтобы заставить датчик заработать, при первых каплях дождя нажмите кнопку выключения, а затем сразу кнопку включения. Датчик начнет работать. Если вы не хотите, чтобы он работал в то или иное время, просто нажмите кнопку выключения, заблокировав временно его функционирование.

Если же проблемы с работой датчика дождя остаются неизменными, выдерните разъем, полностью отключив бортовой компьютер. Это отключит датчик, и не позволит ему срабатывать ни при каких условиях. После этого настройте работу дворников вручную по собственному желанию. Интервал работы дворников можно выставлять самостоятельно. Чтобы это осуществить, при включенном зажигании нажмите рычаг вниз из положения 0, выждите желаемый промежуток времени (от 2 до 15 сек) и после этого установите рычаг в положение периодического включения.

Теперь вам не составит труда отключить датчик дождя на своем автомобиле или совсем снять и он больше не будет вас беспокоить.

Теги

Разберемся, что же такое датчик дождя?

Небольшое, по размеру, устройство, которое размещено на лобовом стекле, непосредственно в самом салоне машины. Строение его имеет 2 блока: первый — это реле, которое отвечает за работу механизма; второй — управление. Прикрепить его совсем не сложно, но делать это нужно только в зоне работы стеклоочистителей. Обычно он располагается возле или под зеркалом, что отображает задний вид. Таким образом, он не является препятствием в управлении автомобиля, а также не перекрывает обзор. Устанавливая датчик, следует убедиться в том, что на стекле нет никаких повреждений, и оно не обтянуто тонированной пленкой. После установки необходимо сделать, на тщательно вымытом стекле, контрольные замеры, затем внести данные в бортовой компьютер. После этого если на стекло будет что-то воздействовать, автоматически запуститься очистительная система. Данные устройства срабатывают очень быстро, буквально впервые доли секунды. Но для того чтобы они работали должна работать система стеклоочистителей. В противном случае не произойдет срабатывание датчиков. Установка датчика дождя на Лада Гранта своими руками не вызовет никаких трудностей, если будут соблюдаться все правила и рекомендации.

Какой датчик дождя подойдет к автомобилю Лада

Модель датчика дождя Устанавливается вместо штатного реле Подходит к автомобилям Примечание
ДДА-15 524.3747; 528.3747; РАЛД10.3747; 412.3777; 2110-37477 ВАЗ 2108, 2109, 2110, Нива Шевроле Одинаковые, отличия только в расположении контактов реле.
ДДА-25 525,3747; 526.3747; 41,3777; РАЛД08,3747 ВАЗ 2113, 2114, 2115, Лада Калина, Приора, Гранта
ДДА-25.02 Доработанная версия ДДА-25, может работать как датчик дождя и как реле с регулировкой паузы.
ДДА-35 Нива 4х4 (схема) Кабель от датчика вместо реле заканчивается разъёмом. Требуется подключение по схеме. Отличия: при срабатывании, на выходе (красный провод) у ДДА-35 масса, а у ДДА-45 +10В.
ДДА-45 Лада Гранта Люкс (схема), Ларгус, Калина 2
ДДА-55 Инструкция Универсальным датчиком, заменяющий ДДА-35 и ДДА-45.
ДДА-65 Инструкция Функции и подключение аналогичны ДДА-55 с добавлением датчика света в одном изделии.

Чтобы на 100% быть уверенным, что датчик дождя подойдет, лучше проверить, какое реле стеклоочистителя установлено на автомобиле. Затем сравните расположение контактов по схеме:

Если датчики дождя ДАА-15 и 25 не подходят, значит, придется использовать ДДА-35 или 45, которые можно подключить к любому автомобилю. Но в этом случае подключение придется выполнять вручную по схемам.
