Фотоотчет по установке маршрутного бортового компьютера prestige-v15 на ваз 21099i 2003г.в

Установка и настройка устройства

После покупки необходимо установить компьютер на ваз 21099. Это легко осуществить, если на вашей машине стоит высокая или европанель. В этих передних панелях есть специально отведенные посадочные места для БК на центральной консоли, закрытые заглушками. Мы рассмотрим монтаж бортового компьютера на примере установки прибора Multitronics C340 на автомобиль Ваз 21099 с высокой передней панелью. Порядок действий.

  1. Для начала отсоединяем клемму «-» от аккумуляторной батареи.
  2. Затем снимаем заглушку на передней панели.
  3. После этого ищем колодку для диагностики — в машинах с высокой панелью она находится под торпедой, со стороны переднего пассажира.
  4. Втыкаем штырь длинного одиночного белого провода в разъем «М» диагностической колодки. Противоположный конец этого провода вставляем в разъем «2» колодки переходника, входящей в комплект устройства.
  5. Если в машине есть колодка иммобилизатора, но сам прибор отсутствует, нужно установить перемычку между 9 и 18 контактами иммобилизатора.
  6. Соединяем синим проводом разъем «6» колодки переходника с проводкой лампы подсветки прикуривателя.
  7. Подключаем конец зеленого провода к разъему «8» колодки переходника, а другой конец к 11 контакту белой 13 контактной колодки комбинации приборов.
  8. Соединяем 4-клеммную колодку из комплекта БК с ответной частью, расположенной в центральной консоли, возле гнезда аудиосистемы.
  9. Далее соединяем колодку переходника с 4-клеммной колодкой так, как указано на схеме.

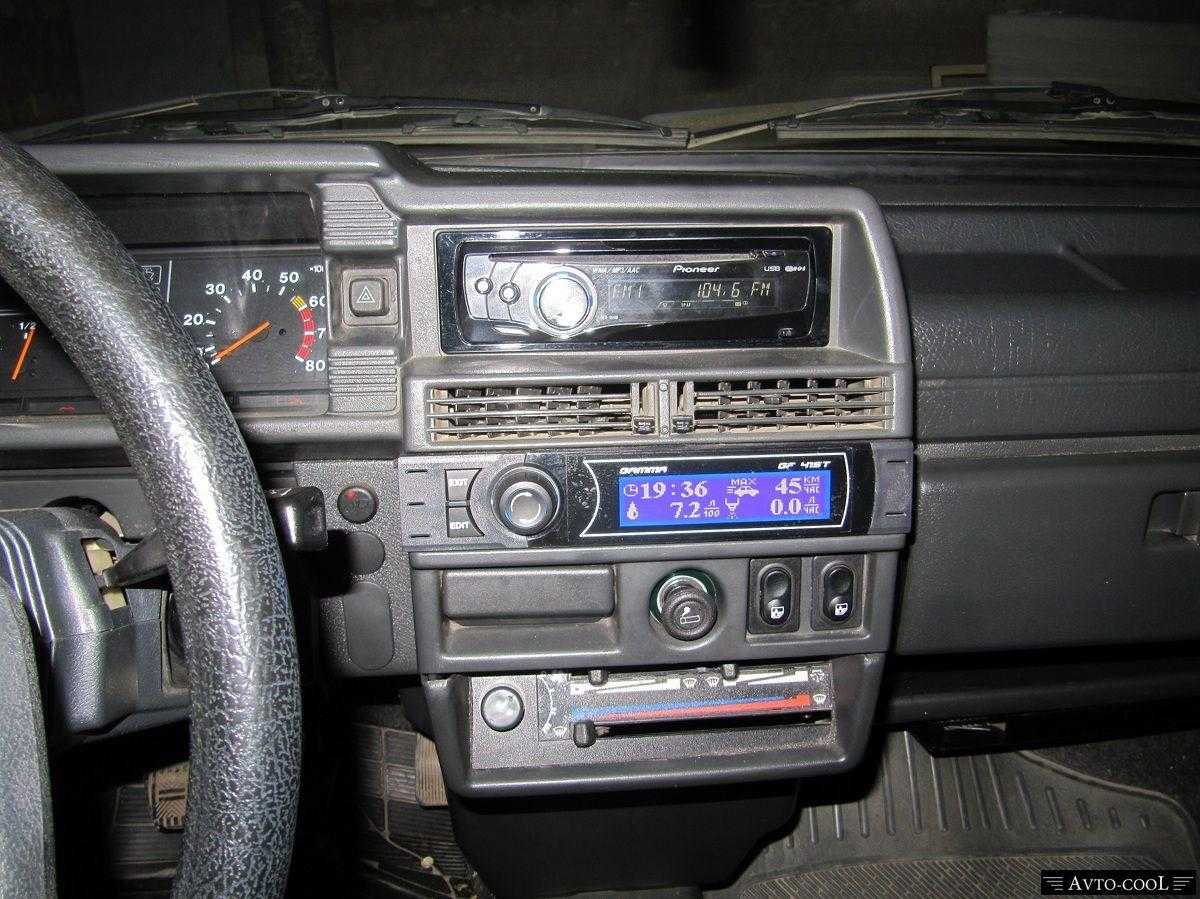

  10. Вставляем корпус прибора на положенное ему место. Все, компьютер на Ваз 21099 установлен, осталось проверить, работает ли он.

После пуска двигателя компьютер Ваз 21099 инжектор должен автоматически определить протокол ЭБУ. Если этого не произошло, нужно выключить зажигание и выбрать его вручную. После этого необходимо снова завести двигатель и проверить правильность следующих параметров:

  • температура двигателя;
  • обороты коленвала;
  • положение дроссельной заслонки;
  • мгновенный расход топлива.

Эти параметры должны изменяться в большую сторону при нажатии на педаль акселератора.

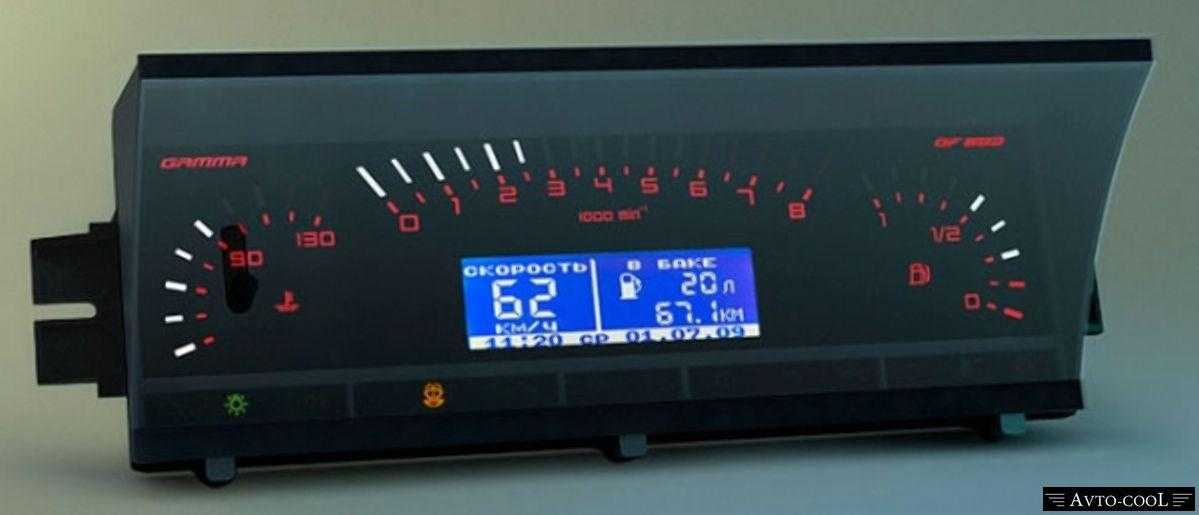

Бортовой компьютер на модели АвтоВАЗ

Да, стоит система недешево, но при этом стоимость ее полностью оправдана. На экран бк можно выводит множество полезной информации непосредственно из блока управления двигателем. Для водителя может быть доступна информация о расходе и запасе топлива, температуре охлаждающей жидкости, оборотах двигателя и скорости движения и различные показания с датчиков и так далее.

Поможет бортовик и при определении неполадок в системах автомобиля. С его помощью можно считать коды ошибок, чтобы избавит от необходимости тратить средства и время на посещение автодиагностических мастерских.

Видео-обзор установки бортового компьютера на ВАЗ-2109:

Установка бортового компьютера

Итак, приступаем к монтажу нового устройства в автомобиль. Чтобы осуществить подключение БК, необходимо протянуть к нему проводку, состоящую из следующих проводов:

  • Провод постоянного питания на 12В;
  • Подключение питания при включении зажигания;
  • Провод, обеспечивающий питание при включенных габаритах;
  • Подключение “массы”;
  • Провод для подключения датчика уровня топлива. Впрочем, необходимость этого подключение обуславливается моделью БК. Некоторые виды бортовиков вычисляют запас топлива путем вычитания потраченного объема от объема топлива, имеющегося в баке на данный момент. В таком случае в этом подключении нет необходимости;
  • Подключение диагностики контроллера.

Чтобы осуществить подключение первых четырех пунктов из списка, используйте колодку, которая уже имеется в панели приборов автомобиля. Достаточно подключить ее через переходники из комплекта купленного БК и все. В случае, если такой колодки нет, придется импровизировать. Питание на 12В можно обеспечить с прикуривателя. Подачу питания при включении зажигания можно обеспечить подключением с замка зажигания, а питание, необходимое для работы с включенными фарами можно взять с лампы подсветки прикуривателя. Она хорошо подходит, поскольку загорается в момент включения габаритов и располагается возле места для установки БК. Подключение массы можно осуществить на корпус или прикуриватель.

Подключение ДУТ обеспечивается через подключение к приборной панели, а точнее к показаниям уровня топлива в баке. В рассматриваемой модели, ВАЗ-2109, такое подключение обеспечивается соединением нового провода с проводом розового цвета с красной полосой. Это 11 контакт в 13-ти контактной колодке.

Диагностика контроллера подключается к разъему “М”, если это колодка старого образца (евро-2) или в гнездо 7, если речь идет о колодке евро-3. Колодка диагностики в ВАЗ-2109 расположена в ногах переднего пассажира.

Чтобы получить возможность выводить температуру окружающей среды на экран БК, необходимо подключить датчик температуры. Как показывает практика, лучше все располагать его в левом углу бампера, где влияние работы двигателя будет минимальным. Провод для подключения такого датчика можно протянуть через щиток приборов, под или рядом с тросиком спидометра. А если автомобиль уже оснащен этим датчиком, новый датчик можно приспособить для определения температуры внутри авто. Где его разместить – дело фантазии автовладельца.

Далее производите настройку работы БК согласно руководству по эксплуатации. При грамотной настройке все необходимые вам показания будут выведены на БК. Некоторые отмечают более точные данные, выведенные на дисплей БК, нежели на щитке приборов. И они правы. Дело в том, что БК выводит показатели непосредственно с контроллера, за счет чего и получается более точная информация. После завершения всех манипуляций можно наслаждаться работой БК и еще лучше контролировать состояние своего автомобиля.

Далее на видео дельный совет по установке бортового компьютера на ВАЗ-2109:

маршрутный компьютер автомобиля ваз 21093

Маршрутный компьютер на автомобиле ваз 21093 может быть установлен в панели приборов вместо часов. Маршрутный компьютер показывает время с начала поездки, расход топлива, среднюю скорость движения автомобиля, ориентировочный пробег на остатке топлива, температуру наружного воздуха. Помимо этого, маршрутный компьютер может выполнять функцию будильника. Накопленная информация и ход часов в маршрутном компьютере сохраняются при падении напряжения в бортовой сети до 6В. При отключении аккумуляторной батареи вся информация из маршрутного компьютера стирается. Маршрутный компьютер закреплен в гнезде панели приборов с помощью пружинящих выступов на его корпусе. Чтобы вынуть маршрутный компьютер из гнезда необходимо каким-либо плоским инструментом поддеть его с боков за выступы на корпусе и вытянуть на себя.

Рис. 9.33. Условная нумерация штекеров в колодке маршрутного компьютера ваз 21093

Адреса выводных штекеров маршрутного компьютера указаны в табл. 9.7, а условная нумерация штекеров маршрутного компьютера дана на рис. 9.33. При комплектации автомобиля ваз 21093 маршрутным компьютером дополнительно устанавливают датчик скорости автомобиля и датчик расхода топлива. Датчик скорости автомобиля устанавливают на коробке передач между приводом спидометра и наконечником гибкого вала привода спидометра. Принцип действия датчика скорости основан на эффекте Холла. Датчик скорости выдает на маршрутный компьютер прямоугольные импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес. Датчик расхода топлива встраивают в магистраль подачи топлива между топливным насосом и карбюратором. В датчике расхода топлива находится турбинка с оптоэлектронной парой. Когда топливо проходит через датчик, турбинка вращается, ее лопасти перекрывают инфракрасный луч оптоэлектронной пары и на выходе датчика расхода топлива создаются импульсы напряжения, пропорциональные расходу топлива.

Адреса выводных штекеров маршрутного компьютера Таблица 9.7

№ штекера Цвет присоединяемого провода Адрес (назначение) штекера
1 2 3 4 5 6 7 8 9 Зеленый Оранжевый Красный с голубым Черный Белый Голубой Розовый Коричневый Серый Выход датчика расхода топлива Предохранитель «5» (к выводу «87» реле зажигания) Предохранитель «12» (к«+»аккумуляторной батареи) На «массу» «Плюс» датчика скорости «Минус» датчика расхода топлива «Плюс» датчика расхода топлива Предохранитель «7» (к выключателю наружного освещения) «Минус» датчика скорости

особенности электрооборудования автомобиля ваз 21093

электрическая схема автомобилей ваз 21093 и ваз 21099 исполнения «люкс» с «высокой» панелью приборов

Маршрутный (бортовой) компьютер на Ваз 2114

Установка и настройка устройства

После покупки необходимо установить компьютер на ваз 21099. Это легко осуществить, если на вашей машине стоит высокая или европанель. В этих передних панелях есть специально отведенные посадочные места для БК на центральной консоли, закрытые заглушками. Мы рассмотрим монтаж бортового компьютера на примере установки прибора Multitronics C340 на автомобиль Ваз 21099 с высокой передней панелью. Порядок действий.

После пуска двигателя компьютер Ваз 21099 инжектор должен автоматически определить протокол ЭБУ. Если этого не произошло, нужно выключить зажигание и выбрать его вручную. После этого необходимо снова завести двигатель и проверить правильность следующих параметров:

Эти параметры должны изменяться в большую сторону при нажатии на педаль акселератора.

Источник

Выбор бортового компьютера

На рынке представлено очень много электронных устройств, которые якобы возможно установить на автомобили семейства Лада Самара. Они производятся в разных странах, находятся в разных ценовых сегментах и различаются по многим параметрам. Не обращайте внимания на советы продавцов.

В первую очередь бортовой компьютер Ваз 21099 должен быть совместим с протоколами электронного блока управления (ЭБУ), установленного на ваш автомобиль. Поэтому заранее узнайте, какой ЭБУ у вас стоит, а потом уже идите за компом

Выбирая бортовой компьютер на Ваз Спутник — Самара, обратите внимание на следующие параметры

Среди представленных на рынке марок бортовых компьютеров специалисты рекомендуют устройства марок «Штат» и «Multitronics». Они гарантированно подходят для машин Лада. Выбор модели устройства зависит от модели автомобиля и бюджета владельца машины.

ВИРАЖ ПРЕСТИЖ бортовой компьютер 2110, тест

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ПРЕДНАЗНАЧЕНИЕ: для инжекторных а/м семейства ВАЗ-2110, с блоком управления «BOSCH M1.5.4», «BOSCH МР 7.0», «Январь 5.1» и «VS-5» (Ителма).

МЕСТО УСТАНОВКИ: в штатное место часов.

ИНДИКАТОР: жидкокристаллический, графический.

КАЛИБРОВКА: хода часов, датчика расхода топлива, датчика уровня топлива, датчика скорости.

ОТЛИЧИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ: функция «маршрут», расчет затрат на эксплуатацию автомобиля, диагностика с выводом текстового описания кода ошибки, возможность подключения к ПК, возможность подключения голосового модуля для озвучивания дорожной и диагностической информации, отображаемой бортовым компьютером.

ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

РЕЖИМЫ РАБОТЫ: в бортовом компьютере ВИРАЖ ПРЕСТИЖ присутствуют все стандартные для БК функции. Это часы, будильник, таймер, измерение температуры, функции вольтметра, тахометра и т.д.

Помимо этого присутствует ряд необычных возможностей. Так, бортовой компьютер автоматически оповещает водителя звуковым сигналом и соответствующим текстовым сообщением о необходимости пройти очередное ТО при достижении соответствующего пробега.

Присутствует функция «оповещение». Пользователь может задать до десяти различных напоминаний. Условием выдачи оповещения может быть определенная календарная дата либо определенный пробег автомобиля (общий или относительный).

В бортовом компьютере ВИРАЖ ПРЕСТИЖ присутствуют такие функции, как «расход топлива», «скорость движения», «остаток топлива» и всевозможные производные от них. Причем в БК предусмотрены широкие возможности по корректировке данных, поступающих от штатных систем, что позволит получить максимально правильные показания.

Полезной может оказаться функция «маршрут». Перед началом поездки необходимо ввести протяженность пути и желаемое время прибытия. При этом компьютер рассчитает необходимую скорость движения, количество бензина, необходимое для поездки, и другие параметры, при этом они будут динамически обновляться в процессе движения.

В любой момент времени на бортовой компьютер ВИРАЖ ПРЕСТИЖ можно вывести на экран подробный отчет. Для этого предусмотрен одноименный пункт меню. Отчет может быть за день. Он содержит текущую дату, пробег, общий расход топлива, расход топлива на прогрев двигателя и во время простоев, время работы двигателя и время простоя с включенным двигателем, средний расход топлива (общий и без учета прогревов и простоев), а также фиксирует отклонения напряжения бортовой сети автомобиля от нормального состояния. Такой же отчет может быть сформирован и за другие промежутки времени. За месяц и за время с момента последней заправки. Ряд параметров может выводиться в виде графиков.

Присутствуют широкие возможности по диагностике двигателя. Начиная от просмотра параметров ЭБУ, таких как угол опережения зажигания, текущее положение регулятора холостого хода, положения дроссельной заслонки и т.д., заканчивая возможностью управлять рядом узлов. Например, подать команду на реле вентилятора радиатора, что позволит проконтролировать на слух включение вентилятора. Или же управлять регулятором холостого хода, задавая увеличение и уменьшение оборотов холостого хода.

Такая классическая функция диагностики, как просмотр ошибок ЭБУ, в этой модели дополнена выводом текстового описания ошибки и причин, ее вызвавших. То есть, чтобы понять, что означает тот или иной код, нет необходимости в наличии инструкции. БК выведет описание на экран.

ИНДИКАЦИЯ: для отображения многочисленных параметров в бортовом компьютере ВИРАЖ ПРЕСТИЖ используется большой жидкокристаллический графический дисплей. Этот тип дисплея наиболее информативен, так как позволяет отображать не только цифры и стилизованные пиктограммы, но и достаточно объемные тексты и даже графики.

УПРАВЛЕНИЕ: посредством графического меню карусельного типа, состоящего из 8 пунктов. Каждому пункту меню соответствует иконка. Под иконкой активного пункта выводится название. Перемещение по меню осуществляется четырьмя клавишами на передней панели: «влево», «вправо», «ввод» и «esc».

Помимо этого предусмотрены еще четыре горячие клавиши. Они служат для ускоренного доступа к наиболее часто используемым функциям компьютера. Их можно перепрограммировать по своему усмотрению.

РЕЗЮМЕ

Огромное количество функций в бортовом компьютере ВИРАЖ ПРЕСТИЖ, возможность тонкой настройки под конкретные условия эксплуатации, крайне удобное управление с помощью графического меню позволяют отнести данную модель к числу наиболее функциональных.

Единственной преградой в пользу выбора данной модели станет относительно высокая цена.

Выбор бортового компьютера

На рынке представлено очень много электронных устройств, которые якобы возможно установить на автомобили семейства Лада Самара. Они производятся в разных странах, находятся в разных ценовых сегментах и различаются по многим параметрам. Не обращайте внимания на советы продавцов.

В первую очередь бортовой компьютер Ваз 21099 должен быть совместим с протоколами электронного блока управления (ЭБУ), установленного на ваш автомобиль. Поэтому заранее узнайте, какой ЭБУ у вас стоит, а потом уже идите за компом

Выбирая бортовой компьютер на Ваз Спутник — Самара, обратите внимание на следующие параметры

Среди представленных на рынке марок бортовых компьютеров специалисты рекомендуют устройства марок «Штат» и «Multitronics». Они гарантированно подходят для машин Лада. Выбор модели устройства зависит от модели автомобиля и бюджета владельца машины.

Как считывать коды неисправностей в авто ВАЗ 2109

При считывании кодов поломок лампой контакт В, в колодке диагностики, соединить с «массой», с которой соединен контакт А.

Маркировка контактов в колодке диагностики авто ВАЗ 2109

На фото показана маркировка контактов колодки ВАЗ 2109, такая же маркировка и колодки ВАЗ 21093. А — соединяется с массой; В – служит для подачи сигнала на ЭБУ; управляет электробензонасосом контакт – G; выдается информация контактом М. При соединении контактов А и В ключ в замке зажигания на авто нужно повернуть в положение зажигания – I, двигатель при этом работать не должен. Лампа «CHECK ENGINE» в этих условиях должна высветить вспышками подряд три раза код 12. Порядок операции такой:

  • Вспышка.
  • От одной до двух секунд пауза.
  • Вспышка.
  • Вспышка.
  • Пауза длиной две – три секунды.
  • Это еще нужно выполнить два раза.

Код «12» указывает на работу системы, что говорит о том, что поломки в самой системе диагностики. После того, как высветился код «12», коды неисправностей три раза высвечивает лампа «CHECK ENGINE», при их наличии, если неисправностей нет, высвечивается код «12». Когда в памяти ЭБУ хранится несколько кодов неисправностей, каждый должен высвечиваться три раза.

В таблице приведены коды ошибок ЭБУ на авто ВАЗ 2109

Код Наименование неисправности
12 Исправность в диагностической цепи лампы для контроля
14 Повышенный уровень сигнала датчика, указывающего температуру охлаждающей жидкости
15 Пониженный уровень сигнала датчика, указывающего температуру охлаждающей жидкости
16 Увеличение напряжения в бортовой сети
17 Понижение напряжения в бортовой сети
19 Неправильный сигнал в датчике положения коленчатого вала
21 Повышение напряжения в сигнале датчика, указывающего положение дроссельной заслонки
22 Уменьшенное напряжение в сигнале датчика положения дроссельной заслонки
24 Отсутствие сигнала на датчике скорости автомобиля
27 Повышенный уровень в сигнале СО-потенциометра
28 Пониженный уровень в сигнале СО-потенциометра
33 Неправильный сигнал в датчике массового расхода воздуха (на выходе датчика появилась высокая частота сигнала)
34 Пониженная частота сигнала, образуемая на выходе датчика, указывающего массовый расход воздуха
35 Колебания частоты вращения холостого хода
43 Ошибочный сигнал датчика детонации
51 Ошибка в постоянно программируемом запоминающем устройстве (ППЗУ)
52 Ошибка в электронном блоке управления (ОУЗ)
53 Ошибка, возникающая в электронном программируемом запоминающем устройстве (ЭПЗУ)
61 Ошибка в связи с иммобилайзером

При считывании кодов могут обнаруживаться неожиданные коды. В этом случае предполагается, что они созданы непостоянной поломкой и могут помочь в диагностике системы.

ШТАТ 112-ТРОПИК бортовой (маршрутный) компьютер ВАЗ 2110, тест

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ПРЕДНАЗНАЧЕНИЕ: Бортовой компьютер для ВАЗ-2110, ВАЗ 2112, с блоком управления «Январь 5.1», «BOSCH M1.5.4» и «VS-5.1» (Ителма).

МЕСТО УСТАНОВКИ: в штатное место часов.

ИНДИКАТОР: жидкокристаллический, текстовый, двухстрочный.

КАЛИБРОВКА: хода часов, расхода топлива, датчика уровня топлива, температурного датчика.

ОТЛИЧИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ: календарь, «мультидисплей», «плазменный запуск», «тропик».

ПОТРЕБИТЕЛЬСКИЙ АНАЛИЗ

РЕЖИМЫ РАБОТЫ: бортовой (маршрутный) компьютер ШТАТ 112-ТРОПИК для ВАЗ 2110, ВАЗ 2112 имеет часы, будильник, отображает температуру воздуха, а также оснащен календарем. Помимо этого присутствуют такие функции, как текущий расход топлива, скорость движения, остаток топлива в баке и как следствие прогноз пробега на остатке топлива.

Компьютер позволяет откалибровать показания датчика уровня топлива и показания расхода топлива. А вот отрегулировать датчик скорости автомобиля — возможности нет.

Бортовой (маршрутный) компьютер ШТАТ 112-ТРОПИК в зависимости от пробега информирует о необходимости проведения технического обслуживания. Периодичность замены по умолчанию задана в соответствии с вазовскими нормами, но может быть скорректирована водителем.

Имеется функция диагностики с выводом на экран текстового описания кода ошибки. Это позволит отказаться от использования инструкции по эксплуатации при возникновении ошибок.

Оригинальной функцией является «плазменный запуск», суть которой в подаче на электроды свечей зажигания высоковольтных импульсов. За счет этого на свечах выделяется энергия, разогреваются электроды свечей и их изоляторы. После такой подготовки в несколько раз снижается вероятность отказа двигателя запускаться в сильный мороз или в условиях повышенной влажности.

В летнюю жару полезной окажется функция «тропик», позволяющая водителю управлять порогом температуры двигателя, при превышении которого включается электровентилятор системы охлаждения.

ИНДИКАЦИЯ: используется двухстрочный текстовый дисплей. В верхней строке отображается название текущей группы параметров, в нижней строке — название параметра и его числовое значение. При этом надписи отображаются на русском языке.

Также предусмотрен режим «мультидисплей», когда на экран одновременно выводится шесть основных параметров: текущее время, температура двигателя, мгновенный и средний расход топлива, количество топлива в баке и прогноз пробега на остатке. Этот режим достаточно удобен и будет востребован во время движения, так как позволяет сразу увидеть ряд необходимых параметров, не отвлекаясь при этом на переход по многочисленным пунктам меню.

Следует отметить, что дисплей имеет подсветку с регулируемым уровнем яркости. Это еще больше облегчает использование бортового (маршрутного) компьютера ШТАТ 112-ТРОПИК .

УПРАВЛЕНИЕ: производится с помощью четырех кнопок. Левая клавиша служит для доступа к функциям часов, будильник, календаря, термометра. Группа из трех кнопок используется для доступа к остальным функциям компьютера. Причем кнопка посередине предназначена для переключения между группами параметров, а кнопки «влево» и «вправо» — для перебора функций внутри группы. Одновременное нажатие «влево» и «вправо» переводит компьютер в режим коррекции или сброса значения, отображаемого на дисплее.

РЕЗЮМЕ

бортовой (маршрутный) компьютер ШТАТ 112-ТРОПИК Функционально сбалансированный бортовой (маршрутный) компьютер с разумной ценой. Имеет ряд оригинальных функций, таких как «мультидисплей», «плазменный запуск», и «тропик».

Ложкой дегтя стало отсутствие возможности скорректировать показания датчика уровня топлива.
