Что делать, если свистит печка ваз-2107

С чего начать

Если не работает вентилятор печки ВАЗ-2107, необходимо, скорее всего, поменять моторчик. Замена вентилятора печки ВАЗ-2107 начинается с подготовки нужных ключей и отвёрток. Работать лучше в перчатках.

В первую очередь происходит снятие накладки с лобового стекла. Для этого открываем капот и начинаем снимать накладку с углов: выкручиваем гайки крепления. После гаек откручиваем саморезы по всей длине лобового стекла.

Снимаем уплотнитель, стараясь его не повредить, и убираем в сторону. Аккуратно снимаем накладку. Отсоединяем шланг от омывателя. Нам понадобится также снять накладку и жабо, для чего выкручиваем все винты под пластиковыми заглушками. Снимаем остальные накладки и утеплитель, добираясь до корпуса отопителя. Далее нам необходимо добраться до самого электродвигателя.

Обслуживание моторчика печки

С фетром ситуация понятна, но что делать, если сам электромотор некачественный? Это проявляться в постоянной ржавчине на валу вентилятора, из-за того что в сталь не добавляли нужных компонентов при выплавке или же бронзовые втулки не содержат графита. В таком случае пара может сильно перегреться в месте трения и заклинить. Тогда ещё появляется риск пожара, который возможен при замыкании от перегрузки.

Обслуживать такие моторчики придётся намного чаще, ведь смазать их получится только густой смазкой (лучше графитовой). А она, как известно, долго не держится.

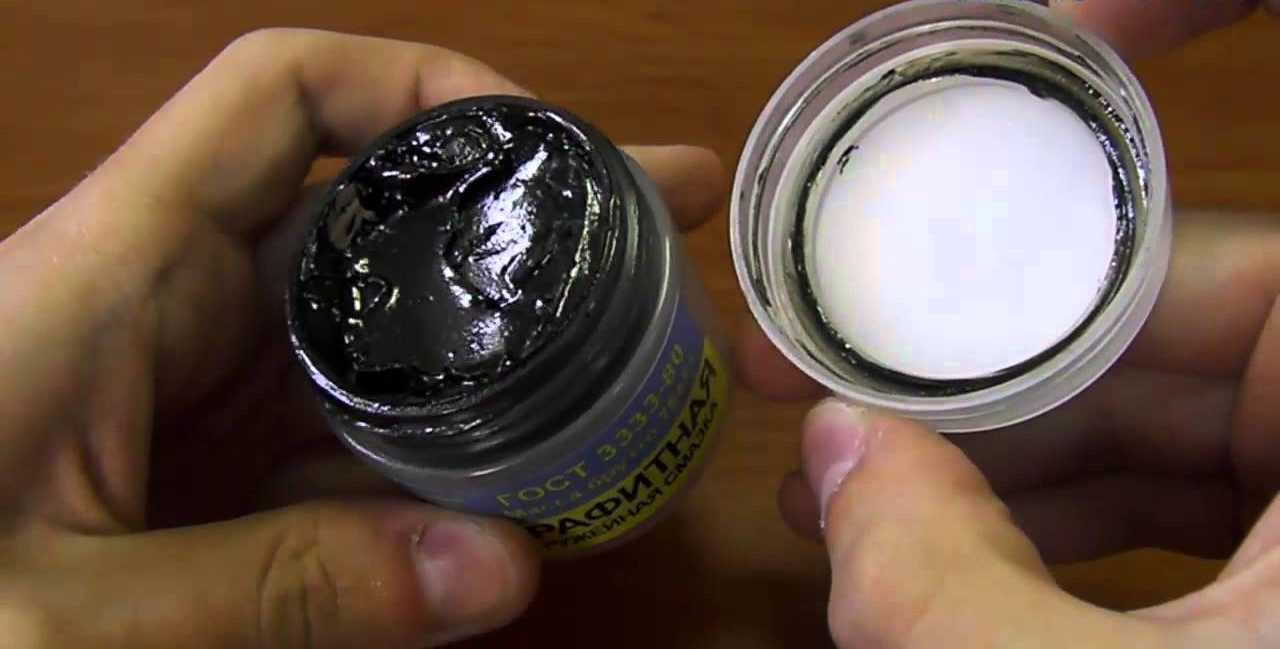

Смазывать ненадежные моторчики печи лучше графитной смазкой

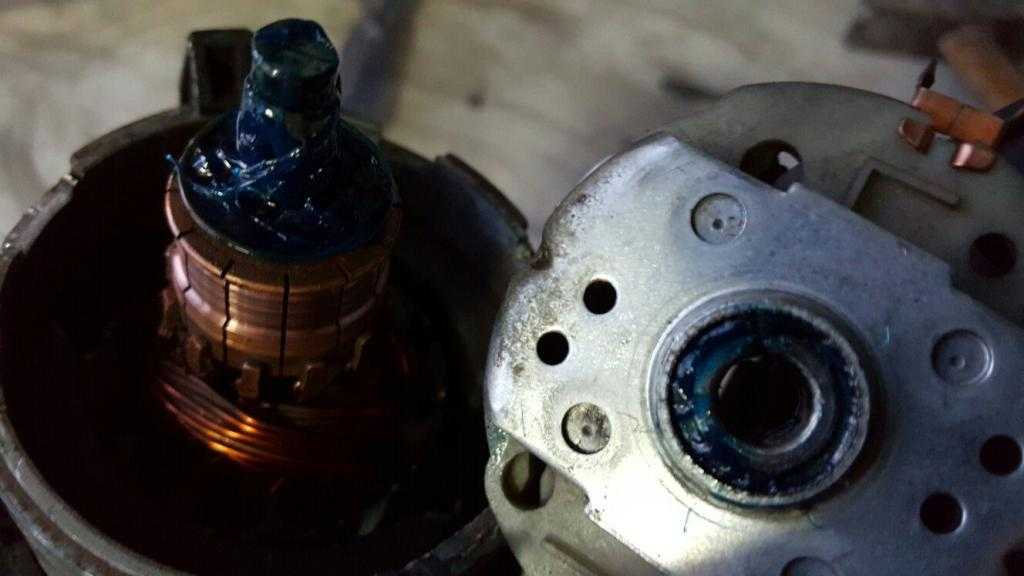

Смазка бракованного моторчика печки

Хотя есть ещё один вариант, которым пользуются многие автовладельцы. Можно сделать войлочное кольцо самостоятельно и приклепать его к корпусу моторчика, а затем пропитать маслом. Оно ничем не будет отличаться от заводского изготовления и долго прослужит. То есть, с бракованным вентилятором тоже можно ездить, но придётся немного поморочить голову. Не у всех получится правильно смазать или доделать печку, чтобы не повредить другие системы, находящиеся вблизи. Лучше всего, конечно, просто заменить вентилятор на новый и забыть о проблемах.

Стоит ещё отметить, что вместо бронзовых втулок могут быть установлены роликовые или шариковые подшипники. В таком случае про их смазку можно вообще забыть, так как с завода для электромоторов они все идут закрытыми. То есть, в них уже набито необходимое количество смазочного материала.

Устройство печки

Печка состоит из следующих частей:

Отопитель, в нем установлен радиатор печки (на рисунке обозначен цифрой 5), он нагревает проникающий снаружи воздух;
Вентилятор печки, или моторчик (на рисунке обозначен цифрой 14), он нагнетает поток теплого воздуха в салон, он закреплен в специальном кожухе (на рисунке обозначен цифрой 16) на эластичных подушках, которые гасят его вибрацию;
Система управления печкой — кнопка вентилятора (на рисунке обозначен цифрой 18), три ручки управления режимами отопления — обдув на стекла, забор воздуха из салона или с улицы и открытие и закрытие крана печки.

1 , 9 – воздуховоды обогрева боковых стёкол слева и справа;
2 — воздуховод обогрева лобового стекла;
3 — кожух радиатора;
4 — крышка воздухозаборника;
5 — радиатор отопителя;
6 — кран радиатора;
7, 8 шланги радиатора для подвода и отвода горячей жидкости системы охлаждения;
10 — поворотные дефлекторы;
11 — заслонка воздуховода;
12 — воздухораспределительная крышка;
13 — направляющий кожух вентилятора;
15 — рычаг воздухораспределительной крышки;
17 — тяги управления;
19 — центральный воздуховод.

Системы отопления работает в следующем порядке:

Воздух для отопления поступает снаружи, через воздухозаборники на капоте.
Под капотом находится специальная коробка, изолированная уплотнителем из резины, для притока воздуха.
С нее воздушный поток направляется в печку.
Далее воздух подогревается радиатором, который питается тосолом, антифризом. Степень нагрева регулируется краном отопителя. Краник управляется гибкой тягой, при помощи рычага управления.
Воздух при высокой скорости движения авто может поступать в салон, без включенного вентилятора. Поэтому на большой скорости можно пользоваться печкой без дополнительной нагрузки электросеть автомобиля. Включение отопителя салона осуществляется переключателем вентилятора, имеющего три положения – нейтральную и две скорости включения: маленькую и высокую. Скорости обеспечиваются за счет резистора, он увеличивает сопротивление цепи и снижает скорость движения вентилятора.
Вентилятор разгоняет теплый поток воздуха по воздуховодам в стороны, на боковые стёкла для хорошей видимости зеркал заднего вида, и в дефлекторы решёток, которые можно изменять направление потока воздуха для лучшего обдува. Также идет поток тёплого воздуха по воздуховоду для обдува лобового стекла.

Выше на рисунке синим цветом показана схема циркуляции холодных потока воздуха, а оранжевым – схема движения теплого потока воздуха.
Основные части системы отопления:

1 — крышка распределения воздуха;
2 – электродвигатель вентилятора;
3 – вентилятор, корпус крыльчатки;
4 – кран отопителя;
15 – радиатор.

Управление печки осуществляется:

Изменением положения нижней крышки кожуха вентилятора при помощи рычага (вниз-вверх);
Изменением положения рычагов блока управления (заслонки обогрева боковых стёкол и лобового стекла, крышки притока воздуха).

Какие поломки в системе отопления чаще всего происходят

Подтекание краника радиатора, патрубков, корпуса радиатора;
Неисправность электрооборудования (предохранитель, переключатель режимов, окисление проводов, моторчик). Предохранитель вентилятора находится в монтажном блоке предохранителей под номером F1 номиналом 10А, ниже представлена схема монтажного блока.

Замена краника печки

На автомобиле ВАЗ 2107 иногда краник может подтекать или вообще закиснуть. Им приходится пользоваться интенсивно и поэтому он часто выходит из строя. Прежде, чем приступить к замене крана, приобретите набор прокладок для него. Краник меняется при остывшем двигателе.

Последовательность действий при замене:

Ослабляем хомут подводящего патрубка (нижний) и снимаем с крана;
Нижним рычагом, в блоке управления, закрываем заслонки;
Снимаем бардачок;
Демонтируем воздуховод за бардачком — для этого отсоединяем его от бокового дефлектора и снимаем его с корпуса отопителя. Теперь ключом на 7 ослабляем тягу крана и снимаем её.

Ключом на 10 откручиваем кран от радиатора;

Отсоединяем патрубок и снимаем кран отопителя, может побежать тосол, его следует собрать в емкость;
Ключом на 10 откручиваем патрубок от краника;

Разъединяем кран и патрубок. На этом все, снятие крана закончено.

Почему включается вентилятор охлаждения на холодном двигателе

Работа силового агрегата автомобиля невозможна без системы охлаждения. Если с ней появляются проблемы, мотор может перегреваться, что приведёт к его поломке и дорогостоящему ремонту. Одним из основных элементов в этой системе является вентилятор охлаждения. При возникновении любых признаков, указывающих на неисправности этого устройства, следует отыскать и устранить причину. Поскольку таковых может быть немало, на каждой из них стоит остановиться более детально.

Нехватка жидкости в системе

Поиск проблемы стоит начинать непосредственно с охлаждающей жидкости (ОЖ), а, точнее, с проверки её уровня. Если он будет ниже нормы, то датчик ОЖ будет срабатывать даже на холодном моторе, тем самым включая вентилятор. Объясняется это тем, что небольшое количество жидкости нагревается намного быстрее. Чтобы устранить проблему, необходимо проверить уровень антифриза в расширительном бачке и радиаторе, и при необходимости довести его до нормы.

При недостаточном уровне ОЖ вентилятор может работать на холодном моторе

Замыкание датчика

Если проверка охлаждающей жидкости результатов не дала, внимание следует обратить на сам датчик. Бывают случаи, когда этот элемент «залипает», что приводит к постоянному вращению электровентилятора

Для диагностики потребуется мультиметр, которым измеряют сопротивление на выводах датчика на запущенном моторе. Если датчик рабочий, то прибор должен показать бесконечное сопротивление. Когда мультиметр отображает какое-то сопротивление, значит, контакты у датчика замкнуты и его нужно заменить на исправный.

Видео: проверка датчика включения вентилятора

Замыкание на массу

Самопроизвольное включение вентилятора может быть вызвано неполадками в самом вентиляторе. Проблема заключается в замыкании его контактов на массу. В результате устройство работает напрямую от АКБ, минуя цепь с датчиком. Для устранения неисправности нужно проверить надёжность соединений вентилятора, при необходимости заизолировать провода, подтянуть крепление. Постоянно работающий вентилятор может привести к таким последствиям:

короткий срок службы вентилятора;
разряд АКБ (при включённом зажигании и заглушённом моторе);
самовозгорание проводки в случае её перегрева.

Датчик термостата

Некоторые современные машины оснащаются термостатом с датчиком. Такое конструктивное решение позволяет управлять охлаждающей системой с большей эффективностью. Однако при возникновении неполадок с датчиком, вентилятор будет работать постоянно. Подобное поведение объясняется тем, что сигнал с термостата на блок управления не поступает. В результате блок переходит в аварийный режим. Проверка датчика термостата аналогична процедуре с датчиком ОЖ.

Конструкция термостата с датчиком позволяет более эффективно управлять системой охлаждения, но сам датчик иногда может выходить из строя

Дополнительный датчик

В оснащении некоторых автомобилей также присутствует датчик температуры воздуха. Основное его назначение — регулировка температурных показателей встречных воздушных потоков. Когда окружающая температура слишком высокая, датчик подаёт сигнал на включение вентилятора. Таким образом, мотор охлаждается лучше. Если на вашем авто установлен такой элемент, то в жаркий период вентилятор будет работать практически постоянно, помогая в охлаждении двигателя. В этом случае отключать датчик не рекомендуется, поскольку повышается вероятность перегрева силового агрегата.

Окисление либо обрыв контактов

Если автомобиль оснащён вентилятором, который управляется посредством электронного блока, возможны неполадки с самими контактами. Со временем они могут окисляться, например, при попадании влаги, что сопровождается постоянным вращением вентилятора.

При окислении контактов либо их повреждении вентилятор также может вращаться постоянно

Система кондиционирования

Есть машины, в конструкции которых кондиционер и система охлаждения силового агрегата связаны между собой. Поэтому в результате засора радиатора системы кондиционирования активируется вентилятор основного радиатора. В этом случае радиатор кондиционера нуждается в промывке, а лучше такой процедуре подвергнуть устройства обеих систем.

На некоторых авто кондиционер связан с системой охлаждения и загрязнение радиатора кондиционера влияет на работу вентилятора

Модернизация печки

Очень часто параллельно проведению профилактики неисправностей печки и её настройки водителя осуществляют модернизацию отопительной системы для более эффективной её работы.

Чаще всего в этих целях проводится замена штатного вентилятора и резистора изделиями от восьмёрки. Новый вентилятор отличается большим размером, за счёт чего подаётся большее количество тёплого воздуха, и салон транспортного средства быстрее прогревается. Новый вентилятор стаёт практически без доработок на штатное посадочное место. Необходимо только срезать с крыльчатки один из аэродинамических гребней. После проведения таких усовершенствований потребуется также замена штатной кнопки включения вентилятора на изделие от восьмёрки.

Иногда для более качественного обдува боковых стёкол водителя устанавливают дополнительно маленькие вентиляторы в дефлекторы. Такие доработки в комплексе с профилактическими работами обеспечат комфорт и тепло в салоне даже в самые холодные времена.

Что делать, если на ВАЗ-2107 не греет печка

Новость о неработающей печке для владельцев ВАЗ-2107 всегда носит неожиданный характер. Водитель узнаёт о существующей проблеме с наступлением холодов, когда возникает необходимость в обогреве салона. Нельзя сказать, что система отопления на семёрке делана плохо, нет, над ней хорошо в своё время потрудился производитель. Но всё же владельцы нередко сталкиваются с тем, что не работает печка. Именно с этой проблемой мы и будем разбираться.

Неисправность печки для владельца всегда неожиданность

Как выявить проблему и устранить её

Есть несколько причин, по которым печка дует холодным воздухом или не работает вовсе. В этом случае необходимо действовать следующим образом:

Проверить краник на предмет открывания.
Способна ли заслонка подачи холодного воздуха закрываться.
При работающем автомобиле проверяем печку (радиатор отопителя) на предмет нагревания.

Замена радиатора

Если проблема заключается в радиаторе и требуется его замена, то действовать необходимо следующим образом:

Сливаем жидкость.
Откручиваем два хомута с моторного отсека, которые располагаются на радиаторных патрубках. Снимаем шланги.
Откручиваем и снимаем крепёж на резиновом уплотнителе.
Демонтируем панель радиоприёмника и крепёж троса на приводе крана отопителя. Для выполнения этой работы потребуется ключ на 7.
Дальше в ход идёт отвёртка, при помощи которой снимаются 4 пружинные скобы с кожуха вентилятора. Кожух опускается вниз и сдвигается влево, после чего радиатор может быть вытащен.
Теперь можно внимательно рассмотреть радиатор, реанимировать его или заменить на новый. Сборка осуществляется в обратной последовательности и никаких сложностей не предполагает.

Поломка радиатора — частая причина неработающей печки

Восстанавливаем обдув стекла

Печка, которая устанавливается на ВАЗ-2107, имеет некоторые конструктивные особенности, из-за которых левый патрубок часто недостаточно хорошо обдувает стекло. Мириться с таким неудобством зимой — дело трудновыполнимое. Поэтому стоит поработать над устранением этой проблемы. Действовать необходимо по следующей схеме:

Снимаем дефлектор с патрубка, поддев одну из его сторон отвёрткой.
Корпус дефлектора удерживается на торпеде при помощи небольших усиков. Просовываем внутрь руку и вытаскиваем его.
50-миллиметровый вентилятор с компьютера необходимо расположить по центру демонтированного корпуса и нанести пометки в соответствующих местах.
В пластиковом корпусе при помощи канцелярского ножа, ножовки или острого ножа создаются разрезы на местах пометок.
Пластик легко отламывается по линии надрезов и получается проём, в который устанавливается вентилятор. Он должен плотно располагаться на своём месте.
Возвращаем внутренности дефлектора на место. Внутренние лопасти не смогут вращаться на полную силу из-за произведённых изменений.

Прочие мелкие неисправности

Самостоятельный поиск и устранение мелких проблем — удобный навык для любого автолюбителя

После таких действий будет легко определить причины поломки. А они могут быть следующими:

Если кран работает исправно, но печка нагревается только при больших оборотах двигателя и при таких условиях начинает дуть тёплым воздухом, то неисправность стоит искать в помпе или протечке охлаждающей жидкости. Чтобы найти протечку необходимо тщательно исследовать необходимую зону салона. При нахождении подтёков требуется заменить шланги, подтянуть или установить новые хомуты

Не стоит обделять вниманием крышку на расширительном бачке. Герметичность — это главное условие, при котором отопитель сможет нормально функционировать.
Протечки могут также возникать из-за ржавения радиатора, кранов и прочих элементов системы отопления

В этом случае достаточно просто заменить необходимую деталь и наслаждаться комфортной ездой.
Герметичность можно проверить ещё одним нехитрым способом. Включаем двигатель и ждём 10 минут. За это время расширительный бачок должен нагреться. Если этого не случилось, то можно говорить про отсутствие давления, которое необходимо для подачи тосола или антифриза в печку отопителя.
Если вы заметили, что автомобиль сильно нагревается при стоянии в пробке, то можно говорить про отсутствие необходимого давления.
Печка может забиваться различным мусором и покрываться изнутри окисями различных веществ. В этом случае необходимо вычищать мусор и заниматься очищением системы.

Автовладелец должен быть готов к мелким проблемам и уметь быстро их устранить. Например, с наступлением зимы у многих владельцев ВАЗ-2107 не греет печка и бежать с этой проблемой к специалистам не всегда удобно.

Заводской (штатный), шаровой или керамический кран, какой лучше?

Среди автовладельцев на различных форумах постоянно возникают дискуссии по поводу какой кран отопителя лучше. Чаще всего баталии разворачиваются между двумя вариантами: шаровой или керамический. Практически никто не сомневается в том, что штатный кран на основе резиновой мембраны не надежен, чаще других дает течь, «заедает» и особенно подвержен закислению. В доказательство к этому — изображения выше, где причина замены — заклинивший кран и течь жидкости.

Шаровой или керамический?

Мы рекомендуем приобрести керамический кран. Корпус у такого крана обычный, но запорный элемент состоит из двух керамических пластин с прорезями, которые поворачиваются одна относительно другой.

Керамический кран отопителя

Шаровой кран в принципе тоже неплохой, несомненный плюс такого крана — бОльшая пропускная способность по сравнению с керамическим (в открытом состоянии проходное отверстие равно внутреннему диаметру трубы). При низкой температуре это особенно ощутимо, но вероятность закиснуть у шарового крана выше, чем у керамического.

Прайс-Лист

Спецпредложения
Запчасти Европейский Грузовик

Запчасти DAF грузовые
Запчасти MAN грузовые
Запчасти SCANIA грузовые
Запчасти MERСEDES грузовые
Запчасти RENAULT грузовые
Запчасти VOLVO грузовые
Запчасти IVECO грузовые
Запчасти BPW грузовые
Запчасти SAF грузовые
Запчасти SCHMITZ грузовые

Запчасти КАМАЗ
Запчасти КАМАЗ-5490
Запчасти МАЗ, ЯМЗ
Запчасти ЗИЛ
Запчасти ГАЗ
Запчасти на легковые Волжанки
Запчасти для Газелистов
Запчасти на грузовые Газоны
Запчасти на гусеничку ГАЗ-71
Запчасти УАЗ
Запчасти КрАЗ, БелАЗ
Запчасти УРАЛ
Запчасти АВТОБУСЫ
Запчасти АМАЗ
Запчасти ИКАРУС
Запчасти КАВЗ
Запчасти ЛАЗ
Запчасти ЛИАЗ
Запчасти НЕФАЗ
Запчасти ПАЗ
Прочие автобусы
Тракторы, ком.техника, навесное оборудование
Тракторы и мотоблоки
Коммунальная техника
Навесное и прицепное оборудование
Запчасти для ТРАКТОРОВ и СПЕЦТЕХНИКИ
JCB – запчасти на спецтехнику
Автокран (КС-3577, КС-4517 и др.)
АМЗ (А-01, А-41, Д-440, Д-442, Д-447, Д-461, Д-467)
Амкодор (ТО-18, ТО-28, ТО-30 и др.)
АТЗ (Т-4А, ТТ-4М)
ВгТЗ (ДТ-75)
ВМТЗ (Д-120, Д-144, Д-130, Д-145Т)
ВТЗ (Т-25, Т30А-80, ВТЗ-2048)
ЛТЗ (Т-40, ЛТЗ-55, ЛТЗ-60)
МКСМ, UNC, DETVAN
МТЗ – запчасти для тракторов
ОТЗ (ТДТ-55)
ПТЗ (К-700/701/702/703/704)
ХТЗ (Т-150, МТ-ЛБ)
ЧТЗ (Т-130, Т-170, Б-10, Б-12, Б-170, Т-10М, ДЭТ-250)
ЮМЗ – запчасти для тракторов
Прочая спецтехника и тракторы
РВД – шланги и рукава высокого давления
Запчасти и двигатели ММЗ
Запчасти для двигателей ММЗ
Двигатели ММЗ: Д-242, Д-243, Д-245, Д-246, Д-260
Запчасти ВАЗ
Запчасти ОКА ВАЗ 1111
Запчасти ВАЗ классика 2101 – 2107
Запчасти ВАЗ передний привод
Запчасти ВАЗ Granta и Largus
Запчасти НИВА и полный привод
Запчасти Москвич, ИЖ
Запчасти для корейских грузовиков
Запчасти для Starex, H-1
Запчасти для Porter, H-100
Запчасти для HD65,72,78, County
Запчасти для HD120, AeroTown
Запчасти для HD160,170, . ,700,1000
Запчасти для автобусов HYUNDAI, KIA
Запчасти для корейских легковых автомобилей
Запчасти DAEWOO, CHEVROLET
Запчасти ИНОМАРКИ еще
Запчасти ALFA ROMEO
Запчасти BMW
Запчасти CHRYSLER
Запчасти DATSUN
Запчасти FIAT
Запчасти FORD
Запчасти HONDA, ACURA
Запчасти ISUZU
Запчасти MAZDA
Запчасти MERCEDES
Запчасти MITSUBISHI
Запчасти NISSAN, INFINITI
Запчасти OPEL
Запчасти PEUGEOT, CITROEN
Запчасти RENAULT
Запчасти ROVER
Запчасти SAAB
Запчасти SSANGYONG
Запчасти SUBARU
Запчасти SUZUKI
Запчасти TOYOTA, LEXUS
Запчасти VAG: VW, AUDI, SEAT, SKODA
Запчасти VOLVO
Запчасти на китайские авто
Запчасти на прочие иномарки
Прицепы и полуприцепы

Устройство печки ВАЗ-2107 и особенности её эксплуатации

23.02.2017 Перед наступлением холодов, каждый ответственный водитель проводит профилактический осмотр автомобиля и . Чаще всего производится регулярная замена масла, антифриза, покрышки автомобиля меняются на зимний вариант.

Особого внимания к себе также требует печка, являющаяся одним из главных агрегатов машины, который обеспечивает комфорт для водителя и пассажиров в холодное время года.

Регулятор отопителя на приборной панели автомобиля ВАЗ-2107 В этой стать пойдёт речь об устройстве печки ВАЗ-2107 и правильной её настройке для качественного отопления салона. Для того чтобы провести профилактику отопительной системы салона транспортного средства и правильно настроить её работу необходимо изначально разобраться в устройстве печки ВАЗ-2107. Печка в семёрке находится в салоне и прикреплена к перегородке отсека на моторе четырьмя крепёжными элементами.

Между мотором и печкой установлен резиновый уплотнитель. Воздух к печке прибывает через специальные отверстия в капоте.

Сзади отопителя в отсеке двигателя находится коробка для подачи воздуха. Воздух проходит через радиатор, где происходит его прогревание, и входит в машину либо под давлением холодного воздуха с улицы на больших скоростях автомобиля, либо , который создаёт движение воздуха под давлением.

Вентилятор имеет три скорости работы: нейтральная, низкая и повышенная. Переключатель скоростей работы вентилятора находится на приборной панели автомобиля.

Наглядная схема работы отопителя ВАЗ-2107 Радиатор печки употребляет для функционирования жидкость системы охлаждения машины.

Количество горячей жидкости, которая попадает в радиатор, . Он находится возле пола транспортного средства со стороны пассажира и идёт от рычага управления гибких тяг. Рычаг управления находятся на приборной панели транспортного средства.

Верхний переключатель печки отвечает за кран отопителя.

В предельной правой позиции переключатель полностью открывает краник, в радиатор попадает максимально возможное количество охлаждающей жидкости. В положении переключателя слева кран закрыт, антифриз не попадает в радиатор, и печка остаётся холодной.

Внешний вид радиатора печки автомобиля ВАЗ-2107 Под радиатором расположен моторчик печки.

В электрическую систему мотора включён резистор, который даёт возможность переключения скоростей вентилятора. Под действием вентилятора тёплый воздух идёт по трубкам в сторону боковых стёкол, к ветровому стеклу и к дефлекторам. С помощью решёток дефлекторов можно изменить маршрут подачи воздуха для направленного обдува.

Управление горячим воздухом происходит с помощью открывания или закрывания заслонки печки, крышка которой регулируется рычагами гибких тяг. За задвижку люка подачи воздуха отвечает средний рычаг.

В предельной правой позиции переключателя в машину попадает максимально возможное количество воздуха с улицы.

Что скрывает под собой панель в салоне авто

«Эффект холодильника» становится наиболее ощутимым, если вы до сих пор продолжаете эксплуатировать старые модели ВАЗ с передним приводом: 2108, 2109, 21099. Попробуем разобраться, имеется ли какая-то возможность самостоятельно заменить отопительную систему. Несмотря на визуальную идентичность моделей авто некоторая разница в этих узлах ВАЗ 8-й и 9-х моделей все же присутствует.

Принципиального характера это отличие не имеет. Просто в процессе эволюции из конструкции были убраны лишние воздуховоды, изменена форма заслонки, расположение радиатора. Но это не меняет принципа работы. Салон обогревается воздухом, за его нагрев отвечает радиатор, имеющий связь с системой охлаждения мотора, а сам отопитель располагается под панелью приборов в салоне автомобиля, которая у ВАЗ 21099 более высокая из-за некоторых особенностей конструкции печки. С помощью подключенных воздуховодов поток тепла поступает в салон.

Чтобы принудительно нагнетать прогретый воздух в салон, в верхней части отопителя расположен вентилятор, вращается который с помощью электромотора. Проще всего произвести доступ к нему из отсека двигателя. , о котором сказано выше, находится в моделях ВАЗ 2109, 2108 и 21099 возле самого обогревателя. Он имеет уплотнение в виде пенополиуретановой прокладки и состоит из двух пластиковых бачков, охлаждающих пластин и трубок, расположенных в два ряда.

Так как отопление связано с системой охлаждения автомобиля, то и циркуляция жидкости через радиатор происходит с помощью насоса этой системы. Регулировать ее поток можно с помощью крана отопителя и различных рычагов, воздействующих на положение клапанов и заслонок. В салон теплый воздух поступает через два центральных и два боковых сопла, внутри которых расположены заслонки, регулирующие интенсивность обогрева. Направление потока также изменяется лопатками-жалюзи с помощью рычажков в салоне.

После того, как воздух в салоне нагрет, необходима его циркуляция и поддержание установленной температуры. Необходим выход отработанного потока наружу. В связи с этим на моделях ВАЗ 2108 горячий воздух поступает наружу через отверстия, расположенные в центральных кузовных стойках. У автомобилей 9-х моделей эти отверстия расположены в углах задних боковых стекол и имеют резиновые клапаны, мешающие поступлению в воздуховоды атмосферного воздуха.

Печка утратила эффективность – причины

Если отказ одного из элементов системы обогрева диагностировать нетрудно, то со случаями утраты эффективности зачастую разобраться самостоятельно бывает нелегко.

Так, когда печка дает слишком мало тепла на максимуме, то допустимо заподозрить такие неполадки:

закупорка основного или печного радиатора;
износ уплотнителя заслонки воздухоприемника;
неисправность системы охлаждения.

Начинать поиск проблемы рекомендуем с радиатора отопителя. Для этого:

запустите двигатель;
разогрейте его до рабочих показателей;
поставьте регулятор печи на максимум;
ощупайте радиатор, а также патрубки, присоединенные к крану.

Если последние оба горячие, то скорее засорился теплообменник – его придется чистить или менять. Когда же и шланги холодные – возникли неполадки в системе охлаждения. Нагрев лишь патрубка, ведущего к крану, говорит о заклинивании последнего или обрыве тягового тросика.

Надлежаще высокая температура радиатора на фоне низкой эффективности печки указывает на проблемы с притоком воздуха. Здесь чаще всего выходит из строя прокладка заслонки.

Обслуживание моторчика печки

Смазывать ненадежные моторчики печи лучше графитной смазкой

Смазка бракованного моторчика печки

Важные моменты

При замене отопительного вентилятора на ВАЗ 2107 следует помнить о нескольких важных нюансах, пренебрежение которыми может свести всю работу насмарку. Вот они:

при отгибании пластиковых защёлок на центральной панели и на панели прикуривателя, больших усилий прилагать не нужно, так как выполнены эти защёлки из того же хрупкого пластика, что и отопительный вентилятор

Они очень легко ломаются, особенно если ремонт производится на морозе;
извлекать моторчик после открытия защёлок нужно очень осторожно. Позади него находятся провода с контактными колодками

Если неаккуратно дёрнуть за такой провод, его контактная колодка может треснуть, поскольку она очень тонкая. Найти эту запчасть в продаже не представляется возможным. Поэтому треснувшие кусочки пластика придётся склеивать с помощью универсального клея. Всего этого можно избежать, если действовать аккуратно и не торопясь.

Итак, поменять печной вентилятор на «семёрке» вполне можно и своими руками. Это под силу даже начинающему водителю, имеющему некоторое представление о работе автомобильных отопительных систем. Всё, что необходимо сделать — набраться терпения и действовать в точности с приведённой выше инструкцией.

Ремонт печки ВАЗ 2107

Прежде всего, важно сразу определить поломку. Если дело в текущем патрубке, кране или воздушной пробке, такую проблему можно решить быстро

Если же причиной становится радиатор печки или другие труднодоступные элементы, тогда предполагается больший объем работ, то есть нужно отдельно изучить инструкции, как снять печку ВАЗ 2107 и как выполняется замена печки ВАЗ 2107. Давайте рассмотрим методы устранения частых неисправностей.

Если дело в кране, оптимально сразу менять его на новый. Для этого под капотом отсоединяется патрубок, который идет на кран. Чтобы часть ОЖ не выливалась после снятия в моторный отсек, под патрубок ставится емкость. Затем снимается вещевая полка, далее ключом 10 выкручиваются гайки крепления крана к корпусу печки. Теперь кран можно снять со шпилек и установить новый.

Как правило, кран отопителя нужно менять при его заклинивании и т.д. При этом лучше поставить керамический кран вместо штатного металлического. Такой кран, в отличие от заводского аналога, не закисает, на керамике не скапливается накипь, не возникает коррозия. В результате, даже если кран долго закрыт (например, с весны и до осени), после его открытия сохраняется полная работоспособность.

Неисправности радиатора относятся к поломкам более серьезного характера. Если радиатор печки течет или забит, его нужно снимать. То же самое можно сказать и про вентилятор печки, моторчик и т.д. Чтобы выполнять такой ремонт, нужно знать, как снять печку 2107.

Если коротко, чтобы добраться до радиатора, нужно открутить патрубки радиатора. С учетом вытекающего антифриза, потребуется подставить емкость. Если же нужно снять вентилятор печки, саму систему охлаждения трогать не нужно. Фактически, снятие печки ВАЗ 2107 можно разбить на два этапа:

демонтаж элементов в салоне;
снятие элементов под капотом;

Теперь ключом на 10 выкручиваются 2 крепежных болта, патрубок снимается с радиатора, параллельно демонтируется кран

Обратите внимание, между патрубком и радиатором есть резиновые уплотнители. Так вот, их нужно менять на новые при обратной сборке

Если радиатор засорился, промывка радиатора печки предполагает его снятие, наружную очистку от грязи, промывку изнутри, продувку компрессором. Также очищаются и снятые ранее патрубки, кран отопителя и другие элементы системы.

Патрубок изнутри можно прочистить ершом. Радиатор вымывается Керхером под давлением около 5 атмосфер. Мыть нужно до момента, пока из радиатора не будет вытекать чистая вода без грязи и примесей.

В случае, когда нет Керхера, промыть радиатор можно каустической содой. Достаточно приготовить раствор соды, залить в радиатор и оставить на 60 мин. Затем раствор нужно слить и оценить степень загрязнения сливаемой жидкости. Промывку повторяют до момента, пока сливаемый раствор не станет чистым. По окончании радиатор печки нужно просушить, продув компрессором.

Как показывает практика, печка ВАЗ 2107 плохо греет не только по причине течей или проблем с радиатором или краном. Также можно выделить сбои в работе переключателя режимов вентилятора, выход из строя проводки блока управления, окисление контактов и т.д. Например, проблемным может быть моторчик печки ВАЗ 2107. Как уже говорилось выше, если появился свист, тогда электродвигатель нуждается в чистке и смазке (временное решение) или замене на новый, причем лучше ставить более надежный вариант с подшипниками.

Идем далее. Блок управления печкой ВАЗ 2107 управляется рычагами на панели приборов, которые связаны с исполнительными элементами при помощи гибких тяг. При этом именно благодаря такому решению регулируется степень открытия воздушных заслонок, открывается и закрывается кран отопителя, перераспределяются потоки воздуха и выбираются зоны обдува.

Еще есть нижняя заслонка, которая называется воздухораспределительной крышкой. Этой заслонкой управляет специальный рычаг, который находится с водительской стороны под приборной панелью.

Так вот, упомянутые выше тяги — это металлическая проволока, которая со временем может растягиваться, лопаться, соскакивать и т.д. Не трудно догадаться, что обрыв тросов печки и другие неполадки с заслонками также становятся причиной того, что отопитель работает некорректно. В этом случае печку также нужно разбирать и ремонтировать.
