16.13. Очиститель и омыватель ветрового стекла

Схема включения очистителя и омывателя ветрового стекла

 ПОРЯДОК ВЫПОЛНЕНИЯ

Ремонт очистителя ветрового стекла, в основном, сводится к правке деформированных деталей рычажного привода или замене их новыми. Неисправный моторедуктор рекомендуем заменить новым.
Для проверки состояния контактов
моторедуктора снятие стеклоочистителя не требуется.

Снимаем чехол, открывая доступ к редуктору.

Отворачиваем винты…

…и снимаем крышку.

Отворачиваем винт скобы крепления жгута проводов…

…и снимаем панель с прокладкой.

Осматриваем контакты и токопроводящие дорожки. Сломанные и изношенные элементы меняем в сборе.

Для снятия стеклоочистителя разъединяем соединительную колодку…

…и, сняв левый край уплотнителя капота, вынимаем жгут проводов из прорези панели.

Ключом «на 10» отворачиваем гайку крепления рычага щетки.

Ключом «на 17» стягиваем рычаг со шлицев оси.

Ключом «на 22» отворачиваем гайку…

…и снимаем втулку с резиновой прокладкой.

Так же разбираем привод второй щетки.

Ключом «на 10» отворачиваем две гайки крепления стеклоочистителя к кузову.

Аккуратно вынимаем очиститель, стараясь не погнуть тяги привода.

Поддев отверткой, снимаем короткую тягу с шарового пальца кривошипа.

Ключом «на 10» отворачиваем гайку и снимаем кривошип.

Ключом «на 10» отворачиваем три болта…

…и снимаем кронштейн очистителя.

Для разборки моторедуктора снимаем крышку и панель с проводами (как указано выше).

Поддев отверткой, снимаем стопорное кольцо,…

…защитный колпачок, стальную и текстолитовую шайбы.

Сняв уплотнитель и нажав на ось, выталкиваем из редуктора шестерню.

Снимаем с ее оси текстолитовую и стальную шайбы.

Отверткой отворачиваем два винта крепления редуктора,…

…вынимаем пластины…

…и снимаем корпус электродвигателя, удерживая отверткой якорь за червяк.

Из редуктора вынимаем якорь с надетой на его ось регулировочной шайбой.

В крышке остаются пружина и подпятник, установленные в торце канала.

Вынимаем из щеткодержателя щетки.
Чтобы удалить пыль из электродвигателя, продуваем его сжатым воздухом. Проверяем состояние щеток, коллектора и обмотки якоря.
Щетки должны свободно, без заеданий перемещаться в щеткодержателях, а пружины – оставаться упругими и не иметь повреждений. Коллектор зачищаем мелкозернистой шлифовальной шкуркой, затем протираем растворителем или бензином. Если коллектор сильно обгорел или изношен, то электродвигатель лучше заменить.
Сборку стеклоочистителя начинаем с установки якоря в крышку электродвигателя, для чего…

…тонкой отверткой отгибаем торцевые стенки щеткодержателей…

…и вставляем в них щетки, утопив их полностью, насколько позволяют прорези для проводов.

Устанавливаем в крышку якорь.

С торцов щеткодержателя вставляем на свои места пружины и загибаем отогнутые стенки щеткодержателей

Покрыв шестерню и другие трущиеся соединения смазкой Литол-24, дальнейшую сборку проводим в последовательности, обратной разборке.

ВНИМАНИЕ! Для правильной работы щеток очистителя (чтобы щетки стеклоочистителя останавливались в нужном положении):

…перед установкой моторедуктора на кронштейн включаем его на короткое время, подключив к бортовой сети автомобиля через разъем. Только после полной остановки электродвигателя разъединяем колодку и продолжаем дальнейшую сборку

Кривошип устанавливаем параллельно короткой тяге привода.

Распространенные неисправности

Основные признаки неисправности дворников 2109:

  • полная остановка дворников, нет реакции на нажатие рычагов;
  • щетки не работают в прерывистом режиме;
  • медленно работают дворники;
  • движение щеток не отвечают включенному в салоне режиму.

Наиболее распространены следующие неисправности стеклоочистителей ВАЗ 2109:

  • окислились контакты;
  • перегорели предохранители;
  • обрыв электроцепи, повреждение проводки;
  • переключатель;
  • дворник, работавший в одном режиме, не переключается в другой;
  • не работает двигатель стеклоомывателя;
  • не работает задний дворник ваз 2109;
  • поломка электрического моторчика очистителя стекла.

Очиститель заднего стекла

Причины неисправности омывателя

В случае если не работает стеклоомыватель, выявить причину такой неисправности опытному водителю не составит труда, да и новичок после ознакомления с основными сбоями в очистительной системе сможет самостоятельно устранить их.

Механические неисправности

Самой главной причиной, как уже говорилось выше, может быть отсутствие омывающей жидкости, в этом случае нужно всего лишь долить её. Если же она имеется, но не брызгает в зимний период, то возможно она просто замёрзла. В этом случае решение проблемы производится одним из двух вариантов:

  • прогреванием мотора;
  • пригонкой машины в тёплый гараж.

После оттаивания жидкости система начнёт работать в обычном режиме, но лучше после этого слить воду с бачка и заменить «незамерзайкой».

Если вас интересует информация о том, как изготавливается незамерзайка своими руками, читайте материал нашего специалиста.

К другим значимым механическим причинам, по которым не брызгает омыватель лобового стекла, относятся следующие факторы.

  1. Засорение форсунок. Их выход может быть перекрыт различным мусором: ржавчиной, грязью или мелкими частичками. Чтобы проверить правильность догадки, нужно приостановить подачу рабочей жидкости к форсункам, если дело в них, то подача «незамерзайки» будет нормальной. Решение такой проблемы лежит в замене распылителей.
  2. Отсоединение шланга. Он может в процессе езды по ухабистым дорогам просто слететь, и тогда подача жидкости будет продолжаться, но форсунка омывателя фар и лобового стекла останется сухой. Иногда это случается в машинах, в которых соединительные штуцеры, располагаются на капоте, тогда при его закрытии происходит передавливание шлангов. В любом случае деформированную или оторванную трубку необходимо заменить и вернуть на место.

Электрические неисправности

После проверки уровня жидкости, чистоты форсунок и шланга, ведущего к ним, может выясниться, что всё это ни при чём, тогда дело в следующих причинах:

  1. Перегорание предохранителя. Нужно будет найти предохранительный блок и проверить вставку, её можно отыскать по прилагаемой схеме, которая обычно нанесена на крышке или в инструкции по эксплуатации авто. После проверки, если действительно причина в ней, тогда нужно заменить испорченную деталь
  2. Выход из строя моторчика. Чтобы установить точность догадки, следует подсоединить мультиметр к выводам моторчика и при включении омывателя проверить напряжение. Если показатель напряжения будет в норме, а моторчик остаётся в нерабочем режиме, тогда проблема заключена в нём. Установить какой моторчик вышел из строя можно путём исключения, переставив клеммы насоса с ветрового стекла на задний его аналог.
  3. Неисправность выключателя омывателя. Он обычно располагается на руле. Если после проверки напряжения, оно отсутствует, а замена моторчика новым агрегатом не помогла, тогда выходит, что не работает выключатель или реле омывателя лобового стекла. Точно диагностировать поломку сможет только опытный автоэлектрик.
  4. Окисление клемм насоса. Они могут в процессе работы не только окисляться, но и полностью отваливаться, из-за чего моторчик перестаёт качать жидкость, чтобы вернуть всё в рабочее состояние необходимо зачистить окислённые клеммы или заменить их новыми.

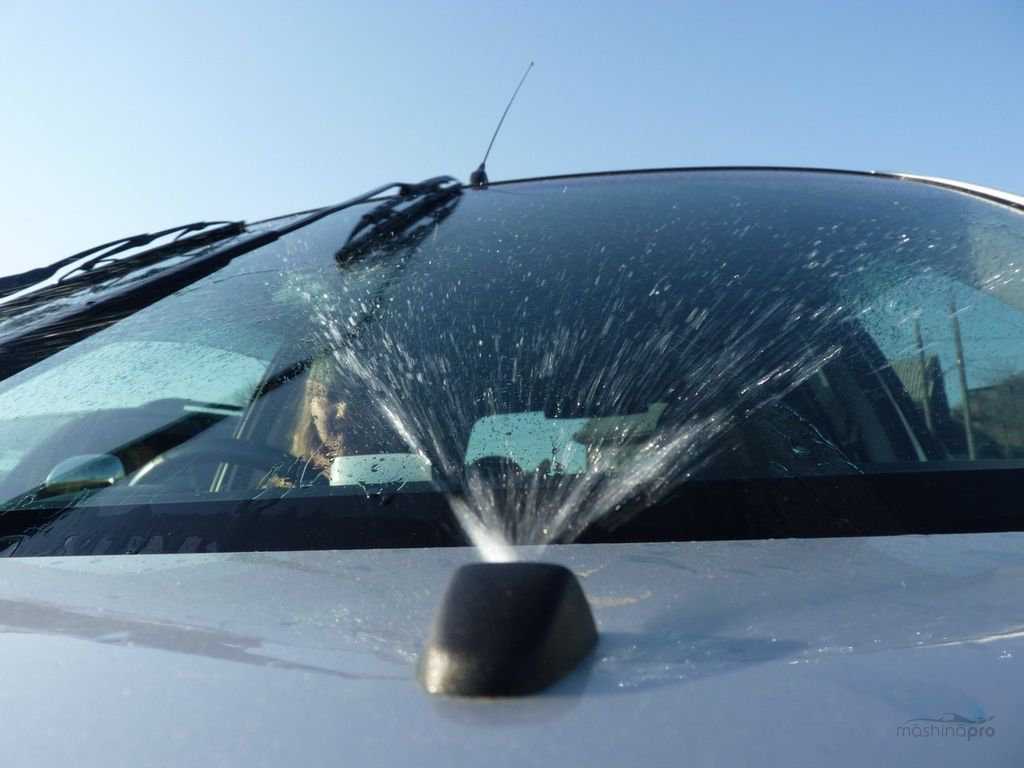

Омыватель лобового стекла работает плохо

“Плохо” – это значит, что насос гудит, но жидкость почти не долетает до стекла или брызжет в разные стороны. Причины:

  • засорены форсунки, трубки, фильтр, обратный клапан
  • трубки могли соскочить с форсунок или соединителей
  • поломка штуцеров насоса, соединителей, форсунок

Поиск неисправности начните, отсоединив трубку, ведущую от насоса к форсункам. Если давление струи будет хорошим, то обследуйте форсунки и соединения трубок. В противном случае – “спускайтесь вниз”, т.е. к бачку, и проверьте состояние выходного штуцера насоса и трубки, а также включите омыватель и оцените на глаз его производительность. Если сломан штуцер, сопоставьте свои навыки и стоимость детали. Временами ремонт штуцера небесполезен и даёт неплохую экономию средств и времени – хотя иногда ждать заказанную запчасть приходится довольно долго.

Форсунка омывателя лобового стекла

Коротко о том, как снять форсунки омывателя лобового стекла, чтобы их прочистить. Если предмет (соринка) больше диаметра жиклёра, то снаружи помеху можно затолкать вглубь, и она “вернётся”. Форсунки обычно фиксируются упругими защёлками, которые нужно сдавить. Удобно, когда форсунки установлены на капоте – защёлки можно сжать с внутренней стороны.

Поочерёдно поддевая форсунку с обеих сторон, вытащите её вместе с трубкой. Если не уверены, что получится, снимите накладку (“жабо”). Совсем необязательно снимать поводки “дворников” – достаточно отогнуть накладку.

Сняв форсунку, булавкой или чем-то подобным удалите засор и продуйте (промойте) форсунку в обратном направлении. Точно также можно прочистить и промыть веерные форсунки омывателя лобового стекла, только старайтесь удалить грязь из всех жиклёров. Можно их замочить в растворе мыла, а ещё лучше – кальцинированной соды. Если корпус форсунки разъёмный – разберите, но будьте осторожны – там может быть обратный клапан с шариком и пружинкой. Клапан удерживает воду в трубках, благодаря чему при включении омывателя жидкость сразу подаётся на стекло и “дворники” не скребут сухую грязь. Когда поставите форсунки на место, отрегулируйте булавкой направление струи, только не повредите отверстие.

Основные причины отказов дополнительного оборудования

Если омыватель на автомобиле не работает необходимо произвести его диагностику с применением несложных методик. Данная система может отказать по целому ряду причин, которые указаны ниже:

  1. поломка нагнетающего насоса;
  2. перегорание предохранителя;
  3. перегиб или передавливание подающего шланга;
  4. поломка подрулевого переключателя;
  5. замерзание воды в трубопроводах или иных устройствах;
  6. потеря контакта в электрической сети.

Установить причину неисправности и размер затрат на восстановление работоспособности системы возможно по результатам внимательного осмотра. Если потребуется замена отдельных деталей или элементов, то выполнить ее возможно своими силами. Не работает устройство, осуществляющее обдув лобового стекла для его очистки его от свежей или подсохшей грязи.

Скорее всех понадобится замена вышедших из строя оборудования.

Принцип работы стеклоочистителя

На автомобилях ВАЗ 2108, 2109, 2113, 2114 (кузов хэтчбек) установлен стеклоочиститель, и стеклоомыватель заднего стекла. На моделях ВАЗ 2199, 2115 (седан) очистителя заднего стекла нет.

«Дворники» лобового стекла, имеют несколько режимов работы, прерывистый (работа с паузой), низкая (первая) скорость, высокая (вторая) скорость, разовое троекратное очищение стекла, режим работы со стеклоомывателем. Задний очиститель работает только в одном положении и совместно со стеклоомывателем заднего стекла.

Типичные неисправности работы стеклоочистителя и методы их устранения:

К неисправностям стеклоочистителя относятся:

1) Полная неработоспособность системы (не работает ни один режим, не слышно работы электромотора):

  • проверить наличие напряжения в 12 вольт на клемме 6, в разъеме стеклоочистителя, массу 4, а также проверить все питающие схемы (предохранитель 4 и 5, переключатель, монтажный блок, замок зажигания и так далее);
  • проверить работоспособность переключателя режимов (наличие управляющего напряжения 12 В, на клеммах 1 и 2 разъема стеклоочистителя, при переключении режимов);
  • проверить работоспособность самого электромотора (требуется демонтаж и разбор);

2) Не работает прерывистый режим (все остальные работают);

основная причина, это неработающее реле «КЗ», на схеме, и переключатель режимов (легче всего проверить методом подмены, на заведомо исправное)

3) Щетки стеклоочистителя не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (щетки могут выходить за рамки лобового стекла):

  • сломался (или выгорел) концевой выключатель в электромоторе (заменить не возможно, только мотор целиком, но можно попробовать исправить и починить выключатель);
  • неправильная регулировка положения дворников (выставить дворники по месту);
  • начал обходится вал привода механизма щеток (разбор и замена вышедших из строя деталей);

4) Слышен шум электромотора, но щетки не двигаются (щетки могут дергаться, на одном месте):

  • обошелся («слизало» шлицы) приводной вал привода механизма стеклоочистителя (заменить или исправить шлицевую часть электромотора);
  • раскрутилась гайка, крепящая шток механизма, к валу электромотора (затянуть гайку);

5) Нет срабатывания дворников, после включения стеклоомывателя:

  • скорее всего, вышел из строя подрулевой переключатель режимов (заменить на заведомо исправный);
  • возможно нарушение работы и исправности монтажного блока (измерить напряжение на клеммах 9 и 18);

6) Плохое качество очищения стекла.

  • щетки стеклоочистителя потеряли эластичность (заменить щетки на новые);
  • попадание масляных материалов на стекло (масло из выхлопной трубы впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и так далее)

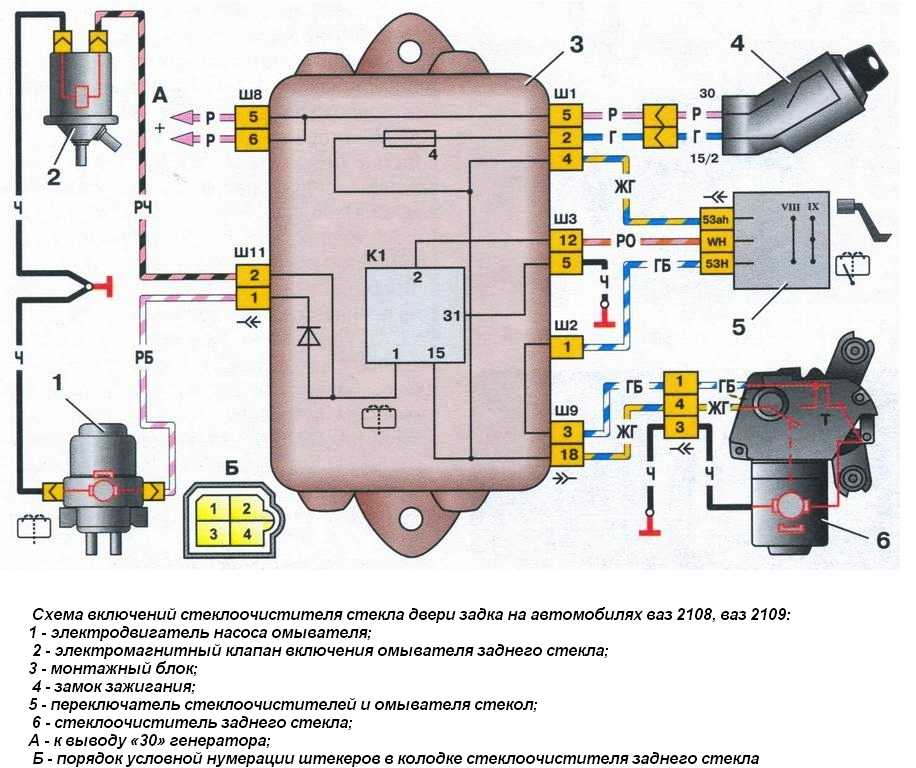

Поиск неисправностей и ремонта, заднего стеклоочистителя происходит по схожим принципам, (схема прилагается ниже), за исключением отсутствия в работе заднего стеклоочистителя режимов работы, и соответственно отсутствия некоторых деталей (реле, концевого выключателя в электродвигателе и так далее).

Электрическая часть стеклоочистителя лобового стекла:

Схема стеклоочистителя имеет несколько типов исполнения. При любой схеме исполнения стеклоочистители должны обеспечить очистку лобового стекла при любом количестве осадков. Привод автомобильных стеклоочистителей, как правило, имеют две скорости. Он должен обеспечить укладку щёток при выключении в крайнее положение, не мешающее обзору водителя.

На современных автомобилях привод стеклоочистителя имеет режим прерывистой работы. Он обеспечивается тепловым или электронным реле, включенным в цепь включения питания привода стеклоочистителя. Такой режим может быть как с постоянным промежутком времени, так и регулируемым. При прерывистой работе совершается один или два цикла прохода щёток по лобовому стеклу с перерывами 3 — 5 секунд. Кроме того на некоторых автомобилях, например ВАЗ классика, прерывистый режим выполняет функцию малой скорости привода стеклоочистителя.

На некоторых автомобилях импортного производства, место прерывистой работы используется плавная регулировка скорости, которая обеспечивается изменением напряжения на электродвигатель электронным блоком.

Замена

Если старый моторчик вышел из строя, нет смысла пытаться его как-то отремонтировать. Чтобы купить новую деталь, придется потратить совсем немного денег. Да и процедура замены на большинстве автомобилей предельно простая.

Опишу основные этапы работ, связанных с заменой этого элементы системы стеклоочистки любой машины.

Отключение питания автомобиля. Мера безопасности, без которой дальнейшие работы не имеют смысла. Обязательно снимите минусовую клемму с авто

Это просто, но важно. Иначе вы не просто рискуете спалить проводку, но и сами получить неприятный удар электричеством.
Поиск моторчика

Все начинается с необходимости определить, где находится ваш мотор стеклоочистителя. Это зависит от вашего автомобиля. На некоторых машинах достаточно поднять капот, и вы сразу же увидите бачок омывателя. Сам моторчик находится на бачке (частично внутри) стеклоочистителя, в который заливается жидкость. Видите бачок? Если да, то вам повезло. Если нет, тогда его придется искать, снимая элементы подкапотного пространства. На некоторых моделях автомобилей бачок прячут так, что приходится демонтировать защиту крыльев.

  • Отключите колодки с проводами от моторчика. Затем снимайте сам бачок.
  • Шланг и штуцер разъединяются между собой. Не забудьте слить жидкость. Залить новую не составит труда. Да и для профилактики это не помешает сделать.
  • С помощью отвертки выталкивается уплотнитель заборника из втулки. Это вам позволит полноценно снять движок стеклоомывателя.
  • Не забудьте при обратной сборке установить новую втулку. Она часто приводит к тому, что ломается сама помпа омывателя. Так что старая втулка отправляется на свалку.
  • Собирайте узел в обратной последовательности. Тут многие мастера расслабляются, поскольку считают работу сделанной. По факту же обратная сборка вызывает больше проблем, чем демонтаж. Совет от человека, который допускал аналогичные ошибки. То есть от меня. Не пытайтесь запоминать расположение деталей, если вы не уверены в возможностях своей памяти. На что-то отвлеклись, забыли, перепутали. Это бывает с каждым, и ничего страшного тут нет. Для правильной последовательности обратной сборки можно записывать, делать пометки или маркировать детали в порядке их демонтажа. Это упростит задачу все собрать так, как было раньше.

Инструкция ознакомительная, поскольку в зависимости от модели автомобиля процедура может отличаться. Обратитесь за помощью к руководству по эксплуатации вашей машины. Это лучшее наглядное пособие для самостоятельного ремонта.

Ничего сложного в этой работе нет. С ней легко справится даже тот автовладелец, который большинство проблем предпочитает решать с помощью автосервиса. Ремонт обходится в несколько сотен рублей и занимает максимум несколько часов.

Схема электрооборудования ВАЗ 2107, 21074

На этой странице приведена цветная схема электрооборудования автомобилей ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701 (со встроенным регулятором напряжения).

Для увеличения изображения схемы проводки кликните на картинку ниже.

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

Пояснения обозначений:

  1. блок-фары
  2. боковые указатели поворота
  3. аккумуляторная батарея
  4. реле включения стартера
  5. электропневмоклапан карбюратора
  6. микровыключатель карбюратора
  7. генератор 37.3701
  8. моторедукторы очистителей фар *
  9. датчик включения электродвигателя вентилятора
  10. электродвигатель вентилятора системы охлаждения двигателя
  11. звуковые сигналы
  12. распределитель зажигания
  13. свечи зажигания
  14. стартер
  15. датчик указателя температуры охлаждающей жидкости
  16. подкапотная лампа
  17. датчик сигнализатора недостаточного давления масла
  18. датчик сигнализатора недостаточного уровня тормозной жидкости
  19. моторедуктор очистителя ветрового стекла
  20. блок управления электропневмоклапаном карбюратора
  21. катушка зажигания
  22. электродвигатель насоса омывателя фар *
  23. электродвигатель насоса омывателя ветрового стекла
  24. монтажный блок
  25. реле очистителя ветрового стекла
  26. реле аварийной сигнализации и указателей поворота
  27. выключатель сигнала торможения
  28. выключатель света заднего хода
  29. реле зажигания
  30. выключатель зажигания
  31. трехрычажный переключатель
  32. выключатель аварийной сигнализации
  33. штепсельная розетка для переносной лампы **
  34. переключатель вентилятора отопителя (печки)
  35. дополнительный резистор электродвигателя отопителя (печки)
  36. лампа сигнализатора включения обогрева заднего стекла
  37. лампа сигнализатора недостаточного уровня тормозной жидкости
  38. блок сигнализаторов
  39. электродвигатель вентилятора отопителя (печки)
  40. лампа освещения вещевого ящика
  41. выключатели плафонов на стойках передних дверей
  42. выключатели фонарей сигнализации открытых передних дверей ***
  43. фонари сигнализации открытых передних дверей ***
  44. соединительная колодка
  45. прикуриватель
  46. часы
  47. выключатель освещения приборов
  48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
  49. указатель уровня топлива
  50. лампа сигнализатора резерва топлива
  51. спидометр
  52. лампа сигнализатора включения указателей поворота
  53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
  54. лампа сигнализатора заряда аккумуляторной батареи
  55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
  56. комбинация приборов
  57. эконометр
  58. выключатели плафона на стойках задних дверей
  59. указатель температуры охлаждающей жидкости
  60. тахометр
  61. лампа сигнализатора включения стояночного тормоза (“ручника”)
  62. лампа сигнализатора недостаточного давления масла
  63. лампа сигнализатора включения дальнего света фар
  64. лампа сигнализатора включения наружного освещения
  65. вольтметр
  66. выключатель сигнализатора включения стояночного тормоза (“ручника”)
  67. выключатель наружного освещения
  68. выключатель обогрева заднего стекла с лампой подсветки
  69. выключатель заднего противотуманного света с сигнализатором включения *
  70. предохранитель цепи противотуманного света
  71. плафон ****
  72. задние фонари
  73. датчик указателя уровня и резерва топлива
  74. колодки для подключения к элементу обогрева заднего стекла *
  75. фонари освещения номерного знака

Для того, чтобы скачать схему ВАЗ 2107 и сохранить её на компьютер, наведите указатель на картинку выше, затем нажмите правую кнопку мыши и выберите “сохранить как изображение” (размер около 300 килобайт).

Разрешение изображения составляет 1600×872 точек, поэтому электрическую схему можно без проблем распечатать на принтере и пользоваться при ремонте автомобиля.

Порядок условной нумерации штекеров в колодках:

  • a – блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора
  • б – монтажного блока и трехрычажного переключателя
  • в – реле аварийной сигнализации и указателей поворота
  • г – задних фонарей (нумерация выводов по порядку от края платы)
  • д – выключателя аварийной сигнализации

Дополнительная информация “звездочки”:

* – Устанавливаются на части выпускаемых автомобилей.

** – С 2000 г. не устанавливается.

*** – С 1998 г. не устанавливаются.

**** – С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Схема заднего стеклоочистителя и омывателя ВАЗ-2110, 2111, 2112

Схема включения очистителя и омывателя заднего стекла:

1 – электродвигатель омывателя; 2 – монтажный блок; 3 – выключатель зажигания; 4 – переключатель очистителя и омывателя заднего стекла; 5 – моторедуктор очистителя заднего стекла; К6 – дополнительное реле; А – к источникам питания; В – порядок условной нумерации штекеров в колодке моторедуктора

Положения рычагов подрулевого переключателя: фиолетовыми пунктирными линиями обозначены нефиксируемые положения переключателя, зелёным иголубым цветом обозначены фиксированные положения переключателя.

Замыкание контактов при различных положениях рычага переключателя стеклоочистителя и омывателя

Положение рычага

Номера замкнутых контактов

Источник

19.13. Очиститель и омыватель ветрового стекла

Очиститель ветрового стекла типа 2126-5205 состоит из моторедуктора с рычагами и поводков со щетками. Электродвигатель очистителя — двухскоростной, трехщеточный, с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель ПР502А.

Частота вращения вала при напряжении питания 14 В, нагрузке 0,15 кгс·м и температуре окружающей среди (25±10)°С, мин-1: первая скорость вторая скорость 30-4055-70
Потребляемый в этих условиях ток. А, не более: на первой скорости на второй скорости 3,55

Очиститель имеет три режима работы, включаемые правым полру-левым переключателем. Прерывистый режим обеспечивается электронным реле типа 523.3747, установленным в монтажном блоке. Реле также включает малую скорость моторедуктора очистителя при включении омывателя ветрового стекла. Реле должно обеспечивать включение электродвигателя с частотой 14±4 цикла в минуту при частоте вращения вала моторедуктора не менее 20 мин-1 , температуре (20±5) °С и напряжении питания 14±0,2 В.

При работе очистителя на малой скорости в постоянном режиме напряжение питания подводится к диаметрально противоположным щеткам. При работе очистителя на максимальной скорости «плюс» питания подводится к щетке, расположенной сбоку.

Неисправный моторедуктор рекомендуется заменить новым.

Электрический насос омывателя ветрового стекла установлен на трубке, соединенной со штуцером полиэтиленового бачка. Бачок установлен в моторном отсеке слева. Форсунки омывателя расположены на капоте, гибкие соединительные шланги прикреплены скобками к усилителям капота.

Омыватель включается правым подрулевым переключателем. При этом питание подается на электродвигатель насоса и реле очистителя ветрового стекла, которое включает очиститель на малую скорость работы, если он был выключен или работал в прерывистом режиме.

При неисправности насоса его заменяют. Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской.

Схема включения очистителя и омывателя ветрового стекла: 1 – электродвигатель очистителя ветрового стекла; 2 – электродвигатель омывателя ; 3 – монтажный блок; 4 – реле прерывистой работы очистителя; 5 – выключатель зажигания; 6 – подрулевой переключатель.

Перед снятием очистителя ветрового стекла отсоединяем провод «массы» от аккумуляторной батареи.

Приподняв пластиковый колпачок поводка, ключом «на 10» отворачиваем гайку крепления поводка стеклоочистителя.

Покачивая, снимаем поводок со шлицев вала.

Поддев отверткой, снимаем пластиковый защитный колпачок втулки рычага.

Ключом «на 24» отворачиваем гайку крепления втулки рычага к кузову.

Снимаем пластиковую и резиновую шайбы.

Аналогично освобождаем вторую втулку рычага.

Отсоединяем колодку жгута проводов моторедуктора стеклоочистителя.

Головкой «на 12» отворачиваем два болта крепления стеклоочистителя к кузову.

Перед снятием стеклоочистителя снимаем крышку монтажного блока (и вынимаем из монтажного блока старого образца реле указателей поворотов и аварийной сигнализации, а также реле стеклоочистителя).

Вынимаем очиститель из моторного отсека.

Ключом «на 13» отворачиваем гайку крепления кривошипа.

Поддев отверткой, сдвигаем рычаг кривошипа со шлицев вала электродвигателя.

Шлицевой отверткой отворачиваем два винта крепления наконечников проводов биметаллического предохранителя.

Отводим провода от биметаллического предохранителя

Накидным ключом «на 10» отворачиваем три болта крепления моторедуктора к кронштейну

…и снимаем моторедуктор.

Собираем и устанавливаем очиститель в обратной последовательности. Чтобы кривошип занял правильное положение, подсоединяем разъем моторедуктора к проводке автомобиля, включаем очиститель подрулевым переключателем и, выключив, ждем, пока электродвигатель остановится. В этом положении вала электродвигателя устанавливаем кривошип и затягиваем гайку его крепления.

Для снятия электродвигателя омывателя…

…крестообразной отверткой отворачиваем саморез крепления бачка к кронштейну и приподнимаем бачок.

Отсоединяем провода питания от штекеров электронасоса.

Снимаем трубку со штуцера электронасоса.

Отсоединяем электронасос от трубки бачка и снимаем электронасос.

Устанавливаем детали в обратной последовательности. Чтобы трубки омывателя легче надевались на штуцеры, немного разогреваем концы трубок зажигалкой.

предыдущая страница19.12. Звуковой сигнал следующая страница 19.14. Система обогрева стекла двери задка
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
