Создание оригинальной акустической системы в гранте: монтаж задних динамиков

Последовательность действий при установке задних динамиков в Лада Гранта лифтбек

Колонки будут установлены в заводские проемы дверных карт. Ситуация с размерами для проемов нетипичная. Форма овальная, в то время как колонки круглые. С чем связано такое решение АвтоВАЗа, не известно.

Чтобы корректно инсталлировать динамики в заднюю дверь, выполняем следующее:

  • снимаем дверную карту, ручку, блок управления;
  • выбираем размер динамиков для инсталляции. Размер на «13» потребует меньших затрат и слесарных работ в отличие от размера на «16».
  • Выбор динамик на «13»: канцелярским ножом срезаем кромку в верхней части отверстия под колонку. Металлический корпус оставляем без изменений.
  • В случае выбора динамика на «16» и более, лобзиком по металлу срезаем кромку на металлической и пластиковой обшивке.

Важно знать. Многие автовладельцы настораживаются, когда видят, что отверстие колонок расположено не по центру овальной конструкции (подготовки)

Проблема знакома, но дефект пока не устранен.

  • Из дерева вырезаем подставку под основу колонки, толщиной не более 0.6 см. Для этих целей лучше выбрать фанеру.
  • Вставляем динамик в дверь, подкладываем проставку из дерева, подключаем колодку с проводами — так званую аудио подготовку.

К левой задней двери: синий / белый — коричнево/синий провод. К задней правой: зелено / черный — желто / зеленый. Завершаем сборку установкой дверной карты. По аналогии проводим инсталляцию на левой двери.

Последовательность действий при установке задних динамиков в Лада Гранта лифтбек

Колонки будут установлены в заводские проемы дверных карт. Ситуация с размерами для проемов нетипичная. Форма овальная, в то время как колонки круглые. С чем связано такое решение АвтоВАЗа, не известно.

Чтобы корректно инсталлировать динамики в заднюю дверь, выполняем следующее:

  • снимаем дверную карту, ручку, блок управления;
  • выбираем размер динамиков для инсталляции. Размер на «13» потребует меньших затрат и слесарных работ в отличие от размера на «16».
  • Выбор динамик на «13»: канцелярским ножом срезаем кромку в верхней части отверстия под колонку. Металлический корпус оставляем без изменений.
  • В случае выбора динамика на «16» и более, лобзиком по металлу срезаем кромку на металлической и пластиковой обшивке.

Важно знать. Многие автовладельцы настораживаются, когда видят, что отверстие колонок расположено не по центру овальной конструкции (подготовки)

Проблема знакома, но дефект пока не устранен.

  • Из дерева вырезаем подставку под основу колонки, толщиной не более 0.6 см. Для этих целей лучше выбрать фанеру.
  • Вставляем динамик в дверь, подкладываем проставку из дерева, подключаем колодку с проводами — так званую аудио подготовку.

К левой задней двери: синий / белый — коричнево/синий провод. К задней правой: зелено / черный — желто / зеленый. Завершаем сборку установкой дверной карты. По аналогии проводим инсталляцию на левой двери.

своими силами

Далее мы подробно рассмотрим, как грамотно установить магнитолу на Ладу Гранту вручную

Если Вы не являетесь поклонником штатной аудиоподготовки Лада Гранта обратите внимание на этот алгоритм

Как уже оговаривалось ранее, провода питания изначально заведены, и остается только понять, каким образом правильно подсоединить их к магнитоле.

После снятия крышки, которая закрывает место магнитолы, перед Вами будет видно два разъема. Один разъем предназначен для подведения колонок в дверях, второй — питающий.

Провода черного и розового цвет обозначают «массу» и плюс, одновременно являются основными для питания. В случае неправильного соединения, аудиосистема минимум работать не будет, при самом худшем варианте Вы замкнете клеммы «–» и «+», в результате чего произойдет сгорание предохранителя.

При подключении напрямую, обязательно изолируйте все провода, а не только используемые, во-избежание возникновения короткого замыкания.

После подключения нужных проводов, закрепляем динамик саморезами или шурупами, и закрываем сеточку.

На передние двери автомобилей Лада Гранта рекомендуется устанавливать 5-дюймовые колонки (12,5 см), но при желании можно вставить и 16 см, в результате чего качество звука только возрастет. Выбирайте динамики так, чтобы бардачок мог полностью открываться. Часто существует такая проблема, когда владельцы выбирают динамики больших размеров.

Некоторые умельцы на задние двери вырезают обшивку и устанавливают блины (6х9), которые звучат еще качественнее. При таком варианте, на стандартное заводское место под динамики, приобретается каплевидная сеточка, и устанавливаются динамики размером 13 см.

После проделывания всей этой гранта-аудиоподготовки останется только включить динамик и подождать когда магнитола включится.

Акустика в передние двери Лада Гранта

Установка динамиков в двери Granta позволяет не зависеть от типа кузова – колонки в дверях не требуют акустической полки. Значит, поставить динамики в седан и хетчбек можно по одному принципу.

Подготовительные работы

Прежде чем начать саму установку, разберемся с подготовкой автомобиля. Для этого:

  • Разбираем дверь: демонтируем ручку (поддеваем и снимаем накладку, выкручиваем 2 винта), наконечник концевика, два винта снизу двери, преодолевая сопротивление фиксаторов-пистонов тянем карту двери на себя и снимаем ее с двери;
  • Проводим шумоизоляцию двери: в теплое время года либо в отапливаемом гараже покрываем вибропластом все доступные части двери. Подойдет вибропласт StP М2, при нанесении на дверь обязательно прогревать его строительным феном и прокатывать прижимным роликом;
  • При наличии теплозоляционного материала Сплэн – покрываем им внутреннюю часть карты двери. Это позволит дополнительно скрыть шумы от двери в собранном состоянии;
  • Готовим проставки, если таковые потребуются для установки 16-см динамиков – подробно о них далее по тексту;
  • Заменяем заводские клеммы на акустическом проводе в двери на нормальные (чаще в комплекте с динамиками идут хорошие клеммы) – для этого просто обрезаем ненужные разъемы и крепим к проводке нужные нам клеммы. Достаточно качественной скрутки с термоусадкой;
  • Если в картах дверей нет отверстий под динамики, готовим их. Оптимально будет поставить заводские сетки для акустики, которые устанавливаются на люксовые версии Гранты и Datsun OnDo.

Установка динамиков в передние двери Granta

Штатная акустика в Гранте – 13 сантиметровые колонки. Они не дают хорошего звука, но легко ставятся в заводские отверстия под колонки без лишних манипуляций. Порядок действий с ними простой:

  • подсоединить акустические кабели, соблюдая полярность;
  • зафиксировать винтами в штатных местах в металле двери либо непосредственно на карте двери;
  • установить сетки (в простонародии – грили).

Важный минус – центр посадочного отверстия и места под гриль не совпадают. Значит, при установке с комплектными грилями, те будут выглядеть несимметрично и коряво.

Штатная акустика чаще всего не дает сочного звука и при установке со своими сетками выглядит убого.

Как поставить 16см колонки с проставками

В погоне за звуком логично поставить 16 см. колонки. Здесь появляются все минусы конструкции АвтоВАЗа – динамики либо не центрируются, либо не дают опускаться стеклу, либо мешают крышке бардачка.

Зачем нужны проставки? Чтобы не резать дверь – если вы не поставите акустику в проставочные кольца, придется крепить ее к металлу двери. Это чревато необходимостью резать саму дверь, чтобы динамик влез, и опасно для стекла.

По этой причине изготовленные из фанеры кольца под динамики крепят на металл двери, и уже к ним саму колонку.

Порядок действий такой:

  • делаем либо покупаем проставки под динамики – толщина 10 мм, материал фанера;
  • вырезаем отверстие под динамик в карте и отмечаем по нему место установки;
  • ставим проставку на 4 самореза;
  • в нее устанавливаем колонку – соблюдаем полярность!;
  • устанавливаем карту + ставим штатную сетку, чтобы не мешалась бардачку.

Если при установке проставка лопнет, это чревато дребезгом из двери во время езды.

Какие колонки лучше поставить в передние двери вместо штатных динамиков

Рекомендуем модель Pioneer TS-G1733I. При цене порядка 2 тысяч рублей они свободно ставятся через проставки в двери Гранты без резки металла и не мешают стеклам. Простота установки сэкономит нервы и время.

Динамики легко прокачиваются магнитолой без усилителя, дают средний басс. Не компонентная акустика!

Установка динамиков Калина 2 своими руками: покупаем решётки, режем обшивку, прикручиваем динамики

Автомобили семейства «Калина-2», выпущенные в комплектации «Стандарт», штатно не оснащаются динамиками и магнитолой. Зато, в этих автомобилях уже выполнена аудиоподготовка, в отличие, например, от «Гранты-седан Стандарт». Двери в разных комплектациях «вторых Калин» не отличаются, но отличается их обшивка. Точнее, в «стандартном» варианте она – глухая.

Но, воспользовавшись электролобзиком, можно прорезать пластик и подготовить отверстия для штатной вазовской облицовки, которая размещается над динамиком.

Что именно потребуется купить?

Открыв каталог деталей и сборочных единиц «Калины-2», мы обнаруживаем, что к задним дверям динамики прикручены через проставки. Есть проставка для левой двери и для правой, их каталожные номера: 7901032/33.

Если Вы хотите использовать штатные облицовочные панели (решётки), то знайте, что обычно их продают в комплекте с проставками.

Каталожные номера облицовочных панелей: 6102096 («круг» в переднюю дверь), 6102094/95 (накладка для правой и левой задней двери).

Комплект для установки динамиков

Вроде бы, в автомобиле есть аудиоподготовка, и достаточно будет просто прикрутить динамики и подключить их.

По идее, можно купить обшивку дверей, предназначенную для более дорогих комплектаций. Данный вариант – самый простой и самый дорогостоящий. Его мы не рассматриваем.

Разрезаем пластик электролобзиком

Посмотрите, как устроена деталь 6102094/95. По её периметру идут клипсы. Сняв обшивку с задней двери, мы размещаем эту деталь на плоскости лицевой стороной вверх. Затем, необходимо разметить точки крепления. А затем, пусть не с микронной точностью, в детали нужно вырезать отверстие подходящей формы. Тут потребуется электролобзик.

Монтаж облицовки динамика, пластиковая обшивка двери

Обшивку передних дверей дорабатывают аналогичным способом. Здесь потребуется вырезать круглые отверстия, но заметим, что использовать балеринку нельзя. Работа по пластику требует определённой сноровки, а резать лист лобзиком – достаточно просто.

Выбор подходящих динамиков

Допустим, мы хотим установить 4 громкоговорителя, которые по размеру не будут отличаться от штатных. Известно, что некоторые владельцы решаются на установку сабвуфера, а также отдельного усилителя и т.д. Но завод-изготовитель готовит автомобиль к подключению 4-х динамиков, которые располагаются в дверях. Это верно для всех комплектаций.

Ещё отметим, что фронтальные громкоговорители, устанавливаемые вперёд, по размеру не отличаются от тыловых (задних). Типоразмер динамиков – 5 дюймов, то есть 12,5 см. Подходят почти все бюджетные комплекты.

Процесс монтажа акустических систем

Установить тыловой динамик, как ни странно – даже проще, чем фронтальный. Мы берём проставку и прикручиваем её к задней двери, после чего остаётся закрепить динамик и подключить его. С передней дверью всё выглядит сложнее – там под отверстия для болтиков нужно подклеивать резьбовые шайбы. А штатно эти шайбы удерживаются скобами, которых в «стандартной» комплектации нет.

Задняя и передняя дверь без обшивки

Каждый динамик прикручивают на 4 резьбовых винта, но предварительно лучше выполнить подключение разъёмов. По одной паре акустических проводов идёт в каждую дверь, а идут они от основного разъёма, предназначенного для магнитолы. Перед тем, как выполнять подключение, провода лучше прозвонить на обрыв.

Как выполнить установку динамиков в Калину 2, у нас рассмотрено полностью. А метод установки и подключения магнитолы мы рассматривать не будем, но заметим, что демонтировать центральную консоль для этого вовсе не обязательно.

Ставим на «Приору» динамики 16-го размера

Если на вашей Приоре и стоят динамики, скорее всего их размер не больше 13 см. Сможет ли такая акустика удовлетворить настоящего меломана, дают ли они качественный и хороший звук? Неудивительно, что владелец этого конкретного автомобиля после того, как приобрел Приору, первым делом решил заменить в ней динамики и вместо стандартных инсталлировать 16-сантиметровые.

Их купить оказалось намного проще, чем поставить здесь были свои нюансы. И хотя в такой доработке нет ничего сложного, давайте посмотрим, как это можно сделать практически. Первая трудность двери ВАЗовской модели рассчитаны на 13-й размер акустики. Так что нам придется их дорабатывать.

Многие автолюбители решают эту проблему просто за счет дополнительных подиумов, которые ставятся на двери и в которые затем монтируется акустика. Но этот метод нравится далеко не всем подиумы создают дополнительные шумы, стуки и вибрацию. Наш владелец Приоры решил по этому пути не идти, лишние и посторонние звуки ему были не нужны, поэтому решил увеличить уже существующие места под акустику.

Первый шаг снимаем дверную обивку

На этом процессе мы не будем заострять внимание, поскольку с этим может справиться практически каждый автолюбитель. Обивку сняли, перед нами стандартное отверстие (см

фото). Что дальше делать? Можно воспользоваться электролобзиком. Если этого инструмента нет под рукой, примените обычную дрель. Берем циркуль или линейку, с их помощью отмечаем точки под 15-й диаметр, затем в этих местах по контуру высверливаем небольшие отверстия. Затем сверлами большего диаметра рассверливаем уже полученные отверстия. Проследите, чтобы края отверстий получились ровными для этого можно воспользоваться напильником.

Когда отверстие под новую акустику сделали, переходим к следующему этапу. Нам нужно сделать так, чтобы плоскость двери и звуковое устройство хорошо контактировали друг с другом. Для этого можно сделать специальные проставки из фанеры, например, или из дерева. Если возиться неохота, пойдите в специализированный магазин и там приобретите уже готовые проставки. Крепим их саморезами или ‘садим’ на герметик. Но помните, что это нужно делать аккуратно и тщательно иначе динамики вскоре начнут дребезжать.

Теперь нам надо установить акустику непосредственно в двери Приоры. Перед тем, как это сделать, приклейте на проставку какой-либо эластичный материал. Например, это может быть сплен. Сами динамики можно прикрепить саморезами. Теперь финальная стадия нашей доработки, нам необходимо основательно доработать пластиковые накладки на дверях Приоры.

Зачем это нужно? Чтобы звук был качественным и ему ничего не мешало. Для этого удаляем часть пластмассового дверного кармана, используя в качестве инструмента острый канцелярский нож. Также можно вырезать круглый проем, а в нем затем закрепить сеточку для динамика.

Теперь акустику осталось подключить. На этом тоже не будет подробно останавливаться, поскольку это тема отдельного разговора, хотя в этом тоже нет ничего сложного.

Что мы получим в итоге? Более мощная и солидная акустика органично вписалась в двери Приоры. Звук стал намного более качественным. Подиумы, который портят внешний вид салона и могут дребезжать, нам ставить не пришлось.

О том, как будут выглядеть двери Приоры после инсталляции и как звучат такие динамики в этом видео.

Устанавливаем динамики в задние двери Гранта своими руками

Для установки динамиков в задние двери необходимо, конечно, снять дверные карты. Для этого снимаем минусовую клемму с АКБ, отключаем разъем привода стеклоподъемника, откручиваем саморезы крепления ручки, кнопку блокировки и снимаем ручку стеклоподъемника (если она есть). После этого аккуратно отщелкиваем клипсы и снимаем карты.

В том случае, если на дверных картах нет отверстия под динамик, берем выкройку и обводим ее маркером в нужном месте на дверной карте.

Скачать выкройку под динамик для задней двери Лада Гранта можно прямо здесь. (Лист А4, масштаб 1:1). Далее поступаем так:

  1. Высверливаем тонким сверлом контуры отверстий, чем тоньше сверло, тем проще и точнее вырезать отверстия.

После такого тюнинга штатной акустики, вполне возможно, что установка дополнительных сабвуферов будет лишней, поскольку в большинстве случаев двухканальных динамиков в задних дверях вполне достаточно для приличного звучания.

Правила монтажа динамиков в акустическую полку

Дополнить звук в салоне можно и при помощи специальной акустической полки, разделяющей салон и багажник. Продается данный элемент в любой мастерской и не требует для монтажа особых умений исполнителя.

Проводится установка динамиков в заднюю полку Лада Гранта в специальные подиумы, расположенные на ней. Размер диаметра динамиков и подготовленных отверстий должен идеально совпадать, чтобы исключить появление дребезжания или шума при их работе.

После того, как приобретенные динамики в заднюю полку Гранты были установлены и закреплены можно переходить к подведению проводов

Они будут идти от передней панели (магнитолы), поэтому важно аккуратно разместить их под покрытием пола и закрепить

Также следует бережно подводить провода за сидениями, чтобы при дальнейшей их эксплуатации не наблюдалось никаких проблем с сохранностью жгутов. Все соединения при подключении обматываются изолентой: это позволит скрыть все участки оголенных проводов и обеспечить их прочное примыкание друг к другу.

Тонкости процедуры

Установка динамиков – стандартная процедура, если автомобиль имеет обычную комплектацию. Основные тонкости процесса:

  1. В облицовочной обшивке необходимо проделать отверстия для акустической системы. Чтобы сделать это, проводится ее снятие. Отверстие вырезается в самом материале, а также в кузовном элементе. Если диаметр динамиков 16 см, то штатная выемка в дверях не подойдет по размеру. Придется создавать дополнительные деревянные детали.
  2. Отверстие проделывается электролобзиком. Чтобы отпилить круг, используются специальные пилочки из стали.
  3. После того как динамик установлен на место, крепится обшивка. При ее демонтаже некоторые крепежные элементы могут быть повреждены, потому что сделаны из пластика и легко ломаются. Комплект фиксаторов стоит приобрести заранее.

Не всех водителей останавливает необходимость расширения отверстия для динамика. Акустика в 16 см обеспечивает лучшее звучание музыки, создает иную атмосферу. Чтобы увеличить показатели качества, дополнительно организовывается звуко- и виброизоляция.

Какие колонки лучше поставить в машину?

Главное при выборе автомобильной акустики, определиться с её типом.

Тип определяется, в общих чертах, сочетанием цены, качества и габаритов. Их существует 3. Нельзя сказать, что есть однозначно лучший и однозначно худший, у них, скорее, разные сценарии использования.

  • Компонентные
  • Коаксиальные
  • Широкополосные

Компонентные колонки в машину

Компонентные автомобильные колонки предполагают наилучшее качество звука, но и довольно высокую цену. Комплекты компонентной акустики обычно состоят из нескольких динамиков. Или, перефразируя, нескольких полос.

Логика компонентных колонок: отдельные динамики на разные частотные диапазоны. То есть, за НЧ отвечает один излучатель, за СЧ второй, за ВЧ третий. Но чаще всего на рынке можно встретить двухполосные системы.

Самый распространённый вид – он же минимум для построения компонентной системы – динамик (обычно СЧ или мидбас, впрочем, эти понятия зачастую синонимичны) и твитер («пищалка»). Кроме них обязательно в комплекте должен быть кроссовер, позволяющий настроить разделение частот.

Компонентные колонки, что логично, занимают довольно много места в авто. Ведь надо разместить несколько динамиков. Но именно такая система при грамотной установке и настройке даст лучший звук. В идеале это не только передние двери и твитеры, но и тыл, и сабвуфер.

Коаксиальные автомобильные динамики

Коаксиальные колонки в машину – это соосные излучатели, установленные в одном корпусе. То есть, имеется басовый (мидбасовый чаще всего) динамик, и прямо на него, вместо колпачка, устанавливаются СЧ иили ВЧ излучатели.

Подобное расположение драйверов отлично экономит пространство. Но качество звука, при остальных сравнимых параметрах, в сравнении с компонентной акустикой будет хуже. Основная разница – коаксиальные динамики не дадут такую натуральную сцену.

Всё вышесказанное не значит, что коаксиальная акустика – это плохой выбор. Есть очень достойные модели, дающие отличный за свои деньги звук. Для большинства любителей авто-звука (тех, кому недостаточно просто слушать радио от штатной системы, но кому чужды и аудиофильские изыски) именно этот тип можно считать первым к рассмотрению.

Широкополосные колонки в авто

Из названия понятно, что в широкополосных колонках в авто за все частоты отвечает 1 динамик. Хороший широкополосник найти непросто. В любом случае, учитывая сложную геометрию салона автомобиля, шумы и прочее, широкополосные автомобильные колонки – это компромисс.

Какие динамики поставить в двери авто

На рынках автомобильной акустики имеется множество динамиков разной цены и качества, но среди них имеются модели, которые занимают лидирующие места в рейтинге. Для установки динамиков в передние двери потребуются качественные динамические головки, способные, несмотря на шум в салоне, обеспечить качественное воспроизведение звука. К таким динамикам относятся следующие модели:

  • Fokal 165 AC
  • Hertz MPX165.3
  • Morel Tempo Coax 6

Это коаксиальные двухканальные акустические системы. Динамические головки этих производителей отличаются ровной амплитудно-частотной характеристикой, высокой чувствительностью и хорошей выходной мощностью. Высокочастотная головка установлена на поворотном шарнире, что позволяет настроить воспроизведение высоких частот.

Как установить акустику в задние двери Гранты?

Так же перед установкой динамиков, я рекомендую провести шумоизоляцию дверей. Такая работа прибавит вам комфорта при езде и улучшит качество звучания будущей музыки. Как сделать шумоизоляцию дверей читайте в нашей статье: «Шумоизоляция дверей на Лада Гранта».

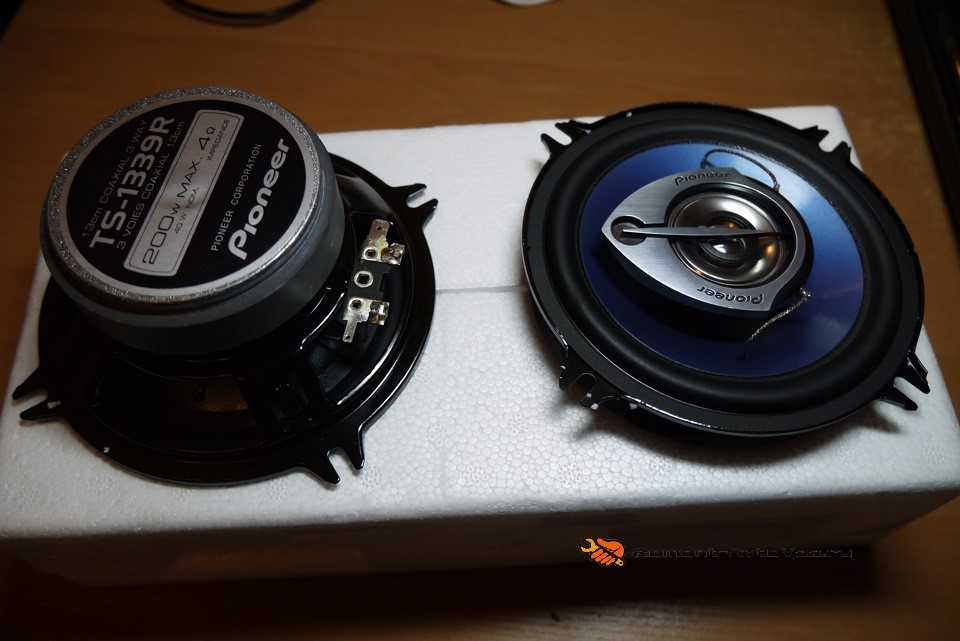

Так же стоить учесть тот факт, что по глубине в штатный корпус могут войти не все динамики. Однако, это не несет никакой угрозы, у корпуса можно отрезать заднюю стенку, пластик там податливый, и разместить полюбившийся динамик в штатном корпусе.

Далее размещаем корпус для динамика на двери, для него есть уже готовые отверстия, и крепим к нему динамик. В моем случае это Helix Xmax 133.

Проводка в дверях для подключения акустики уже проложена во всех комплектациях Лада Гранта за исключением версии «Стандарт». У базовой версии жгут для динамиков оканчивается в недрах приборной панели, который следует найти и развести под дверям.

На этом самая простая часть установки динамиков окончена. Далее нам потребуется вырезать сложное отверстие в обшивке двери. Я не рекомендую делать эту операцию, если вы не уверены в своих силах. Для удобства вашей работы я предлагаю вам ознакомиться с шаблоном для облицовки динамика.

Изготовив заранее такой шаблон, вы значительно упростите себе работу по подготовке обшивке двери. Резать я рекомендую острым и крепким ножом, т.к. другими, более грубыми инструментами (ножовка, электролобзик), вы можете повредить обшивку, нанеся на нее глубокие царапины.

В итоге работ у вас должно получиться нечто подобное.

Далее приступаем к обратной сборке двери и наслаждаемся более богатым звуком вашей аудиосистемы. Наличие задних динамиков ощутимо прибавило в объеме звука и наличие динамиков во всех штатных местах на Лада Гранта, я думаю, способно удовлетворить большинство обычных автолюбителей.

Три способа установки динамиков в передние двери

Перед тем как приступить к делу нужно рассмотреть все возможные варианты, как установить колонки в машину. Начнём, пожалуй, с простейшего. В двери автомобиля Лада Гранта уже имеются специальные места под установку динамиков. Остается, всего на всего приобрести 13-ти сантиметровые динамики, с облицовкой. Далее выполнить процесс самой установки не составит большого труда, но внимательность и щепетильность не помешает. Следующий шаг заключается в том, чтобы предельно аккуратно снять обшивку с двери, и закрепить в уже имеющееся место, сам динамик. Не забываем об облицовке. Для ее установки нужно будет вырезать напротив, предварительно замеряв, окружность. Далее все ставится по своим прежним местам. Казалось бы, хорошо и просто, и возникает вопрос для чего нужен второй вариант установки динамиков.

Для любителей громко послушать музыку, 13-ти сантиметровые динамики не подойдут, да и штамповка в обшивке рассчитана на 16 сантиметров. Что доставит хлопоты при состыковке решетки и самой обшивки. Вот здесь и придет на помощь второй способ установки динамиков.

Итак, как же все таки установить динамики в передние двери, избежав вышеупомянутых недостатков. Для этого остановимся на динамиках в 16-ть сантиметров. При покупке акустики, если вы покупаете в автомагазине, нужно будет обязательно еще и приобрести проставку размером 20 миллиметров.

Или же заказать таковую в интернет – магазине. Следующим шагом будет установка динамиков на автомобиль. Первое что нужно сделать, после снятия обшивки, это закрепить проставку на двери «см.фото».

Затем обшивка устанавливается на место, и через уже имеющееся отверстие внедряем динамик.

Потом прикручиваем динамик через обшивку к проставке. И последнее, крепим решетку. С такой установкой мы не только избежим проблемы расхождения сетки с выштамповкой, но и улучшиться само звучание музыки.

Но вместе с решением одной проблемы, приходит новая. Динамик установлен, музыка звучит отлично, а бардачок не открывается, а если и открывается, то только цепляясь за сетку установленного динамика. Во избежание и этой проблемы, рассмотрим третий способ. В данном случае придется не много попотеть, но результат будет более положительней, чем два вышеизложенных. Здесь при покупке 16-ти сантиметрового динамика, приобретается проставка в 10мм. и дополнительно набор заводских облицовок.

Выполняя установку динамиков третьим способом, придется подпилить метал. На фотографии, красным, отмечен отрезок, который как раз и необходимо подрезать. Но в каждом отдельном случае, нужна подгонка, под конкретные динамики. В данном случае Helix Xmax 216.

Вместе с проставкой нужно будет прикрутить и динамик к дверке. Как это сделать правильно, видно на фото.

А в обшивке нужно вырезать окружность «отверстие» для крепежей облицовки «штатной».

Завершающий процесс, это конечно же полная сборка двери. Проверяете звучание акустики, и наслаждаетесь результатом. Собственно, второй и третий результат самые практичные, но третий самый удовлетворительный. Плюсов имеется множество, первое конечно же качество звука, второе – установлено как говорится «на совесть». Ну и третье никаких контактов с бардачком, в отличии от второго варианта. Если закрыть глаза на все сложности с которыми сталкиваешься в процессе, минусы отсутствуют напрочь. Ну и конечно же к любой работе нужен определённый подход и настрой. Заранее нужно подготовить все инструменты, материалы, для работы. Ничего не нужно подпиливать, или вырезать, предварительно не сделав точных замеров. Не в коем случае нельзя спешить, так как это обязательно скажется на качестве работы.

https://youtube.com/watch?v=pcbAx9Re7ck

Угол излучения звука

Если колонка будет слишком высоко направлена, это отразится на чистоте музыки. Высокие частоты будут хуже передаваться. Опыт показывает, что угол наклона, превышающий 60 градусов, искажает передачу звукового сигнала. По этой причине, создавая наружный экран, следует точно рассчитать эту величину.

Изготавливая наружную конструкцию, вначале необходимо надежно закрепить внутренний экран. Затем внешний короб либо изначально изготавливается с нужным наклоном к вертикали, либо прикручивается наискось саморезами. Пустоты заполняются шпаклевкой. Вся конструкция обрабатывается стекловолокном и обтягивается соответствующей тканью.

Общее о музыке в Гранте

В данном разделе рассмотрим общие непрофессиональные моменты по музыке в Лада Гранта.

Установка музыки

Если у вас имеется 2190 в базовой комплектации (либо Норма) с аудиоподготовкой, то установка музыки повлечет за собой следующие шаги:

  1. Демонтаж заглушки магнитолы – на обратной стороне закреплены проведенные ISO разъемы питания и акустических проводов. Вам придется тянуть провода на задние колонки самостоятельно, если планируется установка акустической полки, так как с завода провода протянуты только в двери;
  2. Установка 1-DIN магнитолы (для 2-DIN придется колхозить, выпиливая перемычку в панели и подыскивая подходящую рамку);
  3. Поиск и подключение штекера предустановленной антенны – часто провод антенны на крыше затерян под обшивкой потолка и оказывается проще установить антенну отдельно, чем отыскать заводской кабель;
  4. Протяжка проводов в багажник для подключения усилителя, сабвуфера и колонок, устанавливаемых в акустическую полку.
  5. Для установки усилителя также потребуется отдельный провод питания из подкапотного пространства напрямую от клеммы аккумуляторы через предохранитель.

Удаление перемычки в облицовке панели обязательно при установке 2-DIN ГУ.Установка акустической полки влечет за собой демонтаж заводской войлочной «крышки» за спинкой заднего сиденья. Нештатная полка закроет крепления ISOFIX!

В случае, если у вашей машины нет аудиоподготовки, придется отдельно тянуть провода питания на магнитолу и акустические провода в двери.

Какую акустику поставить в Гранту

Распространенный бюджетный вариант музыки:

  • магнитола в пределах 5000 рублей с возможностью настройки эквалайзера;
  • компонентные 16-см динамики с пищалками на фронт;
  • акустическая полка с колонками 6*9;
  • усилитель с сабвуфером в багажник.

Пример такой комплектации с ценником рассмотрим в таблице (расчет идет на простых обывателей, не аудиофилов) с опорой на девайсы Pioneer:

Пример девайса Pioneer Средний ценник в рублях
Головное устройство (магнитола) DEH-S101UB 4000
Фронтальная 16см акустика TS-G1733i 2000
Акустическая полка 1500
6*9 «блины» TS-R6951S 2200
Усилитель 2-канальный GM-A3702 4300
Пассивный сабвуфер в коробе TS-WX305B 5200
Установочный набор для сабвуфера 1500

В результате получаем бюджетный звук в районе 20 тысяч. Если рассматривать профессиональные головные устройства, динамики премиум сегмента, монтаж кастомных подиумов и прочие прелести, ценник с легкостью прыгнет за сотню тысяч, составив треть от стоимости самого автомобиля.

Выбор подиума зависит от типа стеклоподъемников, бюджета и количества динамиков.

Подиумы в передние двери

Не будем описывать технологию изготовления подиумов своими руками. Далее – подборка с разных ресурсов на уже готовые подиумы и на мануалы по самостоятельному изготовлению.

Учтите, большинство подиумов в передних правых дверях мешают открытию бардачка.

  • Здесь ссылка на магазин с готовыми вариантами и ценами. Не реклама – источник для вдохновения.
  • Здесь – фотоотчет о самостоятельном изготовлении с комментариями.
  • По этой ссылке просто фотоотчет без комментариев.

Профессиональная акустика

Для фанатов автозвука, готовых вложить в Гранту большие суммы,мы выбрали пару ярких роликов. Посмотрите, что можно построить на базе Лады и выглядеть достойно на районе и на местных соревнованиях по автозвуку. Наслаждайтесь.

Тонкости процедуры

Установка динамиков – стандартная процедура, если автомобиль имеет обычную комплектацию. Основные тонкости процесса:

  1. В облицовочной обшивке необходимо проделать отверстия для акустической системы. Чтобы сделать это, проводится ее снятие. Отверстие вырезается в самом материале, а также в кузовном элементе. Если диаметр динамиков 16 см, то штатная выемка в дверях не подойдет по размеру. Придется создавать дополнительные деревянные детали.
  2. Отверстие проделывается электролобзиком. Чтобы отпилить круг, используются специальные пилочки из стали.
  3. После того как динамик установлен на место, крепится обшивка. При ее демонтаже некоторые крепежные элементы могут быть повреждены, потому что сделаны из пластика и легко ломаются. Комплект фиксаторов стоит приобрести заранее.

Не всех водителей останавливает необходимость расширения отверстия для динамика. Акустика в 16 см обеспечивает лучшее звучание музыки, создает иную атмосферу. Чтобы увеличить показатели качества, дополнительно организовывается звуко- и виброизоляция.

Важно учесть, что если колонка будет слишком большой, то ее край будет соприкасаться со стеклом. Впоследствии это вызовет дополнительные вибрации в салоне ТС

Установка задних динамиков в Лада Гранта

Акустические системы в Ладу Гранта

Как правило, без тыловой акустики ни о каком качественном звучании и речи быть не может. Конечно же, главное – это передние динамики, но звук, идущий сзади, является неоспоримым дополнением общей звуковой сцены, создаваемой в салоне любого автомобиля. Для задних дверей Лада Гранта идеально подходят динамики от Morel Tempo Coax. Это двухполосная акустика с мощностью 6 дБ. Задние динамики в двери автомобиля:

  • Снимаем обивку дверей.
  • Динамики примеряем к дверям.
  • Чтобы динамики зафиксировались прочно и не терялось качество звука, нужно срезать торчащие кромки металла, а на это место прикрутить вырезанные куски фанеры. Материал толщиной 10-15 мм вполне подойдет для этого.

Задние динамики в Лада Гранта

  • Кроссоверы также ставим изнутри, чтобы их не было видно и они не мешали обшивке.
  • Дорабатываем обивку задней двери, чтобы своеобразные блины для динамиков не выступали. Рекомендуется устанавливать алюминиевые сетки. Их надо будет вырезать по лекалу, а затем закрепить в задние двери с помощью термоклея.

Выводы и рекомендации

Проведение в таких автомобилях как, к примеру, Лада Гранта стандарт аудиоподготовки , стало теперь гораздо проще, ведь отпадает необходимость самостоятельно проводить провода и владельцам остается только осуществить грамотное их подключение.

Таким образом, соответствующие провода подключаются к питающему разъему магнитолы, а также разъему для динамиков. Не забываем про изоляцию проводов, которые подводятся напрямую.

Помните, что самостоятельное подключение аудиосистему к уже имеющимся заводским выходам никак не считается предлогом для отказа от гарантийного обслуживания.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
