Установка бортового компьютера на Ладу Калину

Бортовой компьютер Лады-Калины

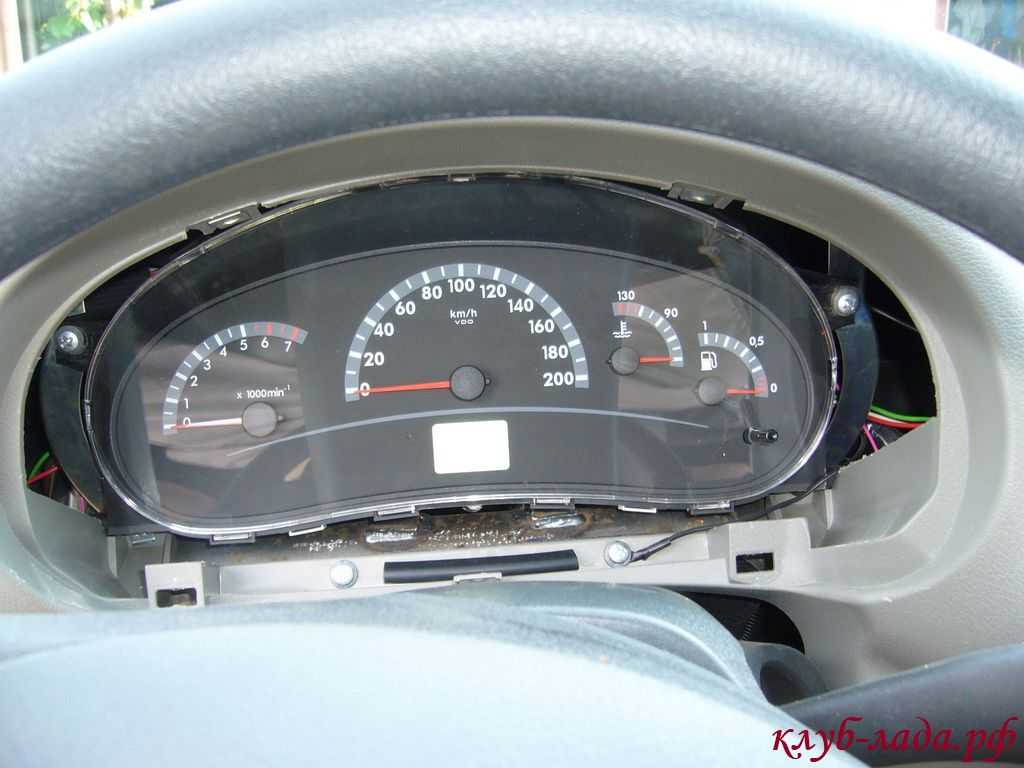

ЖКИ бортового компьютера расположен на приборной панели и содержит две строки:

• верхняя строка отображает счетчик общего/суточного пробега;
• нижняя строка отображает:
  • текущее время;
  • наружную температуру воздуха;
  • время движения авто;
  • средний расход топлива;
  • мгновенный расход топлива;
  • примерный остаточный запас хода;
  • среднюю скорость авто;
  • количество израсходованного топлива.

Для переключения между режимами индикации нижней строки используются клавиши подрулевого переключателя стеклоочистителей: клавиши, расположенные в торце переключателя переключают функции «по кольцу» вперед и назад; клавиша «Reset», находящаяся снизу переключателя сбрасывает значения в «ноль».

Показания верхней строки (общий/суточный) пробег переключаются кнопкой, расположенной в правой части приборной панели (под датчиком топлива). Если индицируется счетчик суточного пробега, то для его обнуления необходимо нажать и удерживать кнопку в течение 3 секунд.

Порядок установки часов на Ладе-Калине:

• Для перехода из режима индикации текущего времени в режим установки необходимо нажать и удерживать более 3 секунд клавишу «Reset», при этом значения часов и минут начнуть мигать;
• Установка минут производится путем нажатия клавиши «переключения по кольцу вперед», расположенной на торце подрулевого переключателя стеклоочистителей;
• Установка часов производится путем нажатия клавиши «переключения по кольцу назад», расположенной на торце подрулевого переключателя стеклоочистителей;
• При однократном нажатии клавиши значение минут/часов увеличивается на «1», для более быстрого изменения значений необходимо нажать и удерживать клавишу;
• При установке минут счетчик секунд обнуляется (установка счетчика часов на счетчик секунд не влияет);
• Для возврата из режима установки в режим индикации необходимо кратковременно нажать на клавишу «Reset» или в режиме установки часов в течение 1 минуты не нажимать ни одну клавишу.

Подробная информация об отображаемых функциях (их диапазонах) бортового компьютера Лады-Калины:

• текущее время (час, мин) — 0:00-23:59 (разрешающая способность 1 минута);
• наружная температура воздуха (°C) — -40°C..+70°C; (разрешающая способность 1°C);
• время движения авто (час, мин), определяется как время, в течение которого работал двигатель с момента последнего обнуления — 0:00-99:59 (разрешающая способность 1 минута; для обнуления необходимо в течение 3 секунд удерживать клавишу «Reset»)
• средний расход топлива (л/100км) — 0,0-19,9 (разрешающая способность 0,1л/100км; после обнуления первые 500 метров пройденного пути не индицируются);
• мгновенный расход топлива (л/100км) — 0,0-19,9 (не индицируется, если скорость движения менее 1 км/ч);
• примерный остаточный запас хода (км) — 999-30 (разрешающая способность 5 км);
• средняя скорость авто (км/ч) — 0-250 (разрешающая способность 1 км/ч; после обнуления первые 500 метров не индицируются);
• количество израсходованного топлива (л) — 0-9999 (разрешающая способность 1 л; для обнуления необходимо в течение 3 секунд удерживать клавишу «Reset»).

Инструкция по установке своими руками

Теперь предлагаем ознакомиться с руководством по установке БК в Калину своими руками.

Для выполнения данной задачи вам понадобится:

• две отвертки — с плоским и крестовым наконечником;
• канцелярский нож;
• изолента (автор видео — канал Авто мир).

Этапы

Рассмотрим пример установки с устройством Штат Х-5 М. Это устройство оснащается выходом на 9 контактов, однако подключать всех их нет смысла. Для нормальной работы устройства можете подключить только 6 контактов из 9, этого хватит.

Как произвести установку девайса в Калину:

1. Для начала нужно отключить автомобильный аккумулятор и демонтировать аудиосистемы из центральной консоли, поскольку она будет мешать установке. Отключите подключенные к ней разъемы и уберите магнитолу в сторону.
2. Также нужно отключить разъем, подключенный к кнопке световой сигнализации, поскольку четыре контакта из шести будут подсоединены именно к ней. В соответствии со схемой вам нужно разобраться с тем, какие провода куда подсоединяются. Сама схема должна идти в комплекте к компьютеру. При отключении проводов от разъема может возникнуть проблема, поскольку сами контакты крепятся при помощи пластмассовых фишек. Вам надо немного примять сам фиксатор, для этого понадобится со стороны проводов просунуть тонкую отвертку с плоским лезвием до конца и прокрутить ею влево и вправо. Затем, используя более толстую отвертку, с другой стороны нужно будет надавать на конец провода, это приведет к тому, что его можно будет извлечь, хоть и с трудом.
3. Затем возьмите новый проводок от БК и подсоедините его к необходимому штекеру на колодке вместо извлеченного. Затем по второму концу провода, идущего от основного кабеля необходимо подсоединить тот, который был извлечен из разъема. Все фишки рекомендуется перемотать изолентой, чтобы избежать возможного дребезжания.
4. Когда вы подключите все четыре кабеля к этому разъему, необходимо заняться врезанием к розовому проводу, расположенному на задней колодке контрольного щитка. Сама колодка располагается в достаточно труднодоступном месте, так что если вам нужно получить к ней доступ, то придется демонтировать монтажный блок с предохранителями и потянуть его.
5. Сделав это, за блоком вы сможете увидеть большой штекер, обычно он окрашен в серый цвет. К этому штекеру подведены несколько проводов, вам потребуется именно розовый, поскольку он отвечает за объем бензина в топливном баке автомобиля. Можно просто счистить канцелярским ножом изоляцию с кабеля и примотать к нему проводок от устройства, а место соединения затем обмотать изолентой. При выполнении этой задачи разъем отключать необязательно, главное в данном случае — не перепутать провода.

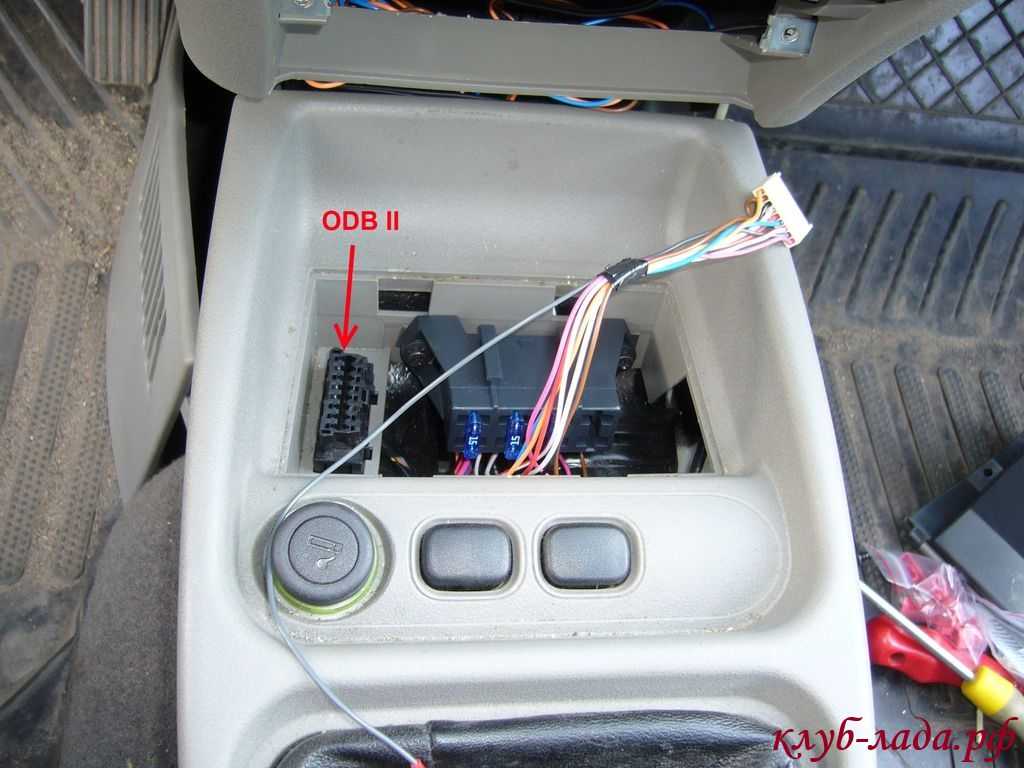

6. Вам остается подсоединить еще один штекер к диагностическому разъему, расположенному под специальной пластиковой крышкой чуть ниже прикуривателя. Здесь мы и поставим сам компьютер, поскольку это место является наиболее оптимальным вариантом. Вам нужно подключить проводок черного цвета от разъема девайса к колодке, при этом следует руководствоваться схемой подключения.
7. Когда действия будут выполнены, всю обмотку нужно будет протянуть непосредственно под центральной консолью и надежно уложить, чтобы она не болталась и не перетиралась. Для этого можно выкрутить болты крепления и демонтировать пепельницу, а сам пучок с проводкой можно продеть вниз. Затем демонтируйте правую крышку тоннеля пола, проденьте разъем компьютера к диагностической колодке. После вам остается подключить обратно аккумулятор и проверить, как работает сам БК.

Цена вопроса

Если говорить о цене, то здесь все зависит от конкретного производителя и модели девайса. Дешевые модели БК стоят от 1300 до 3 тысяч рублей. Компьютеры, относящиеся к среднему ценовому сегменту, стоят около 4-6 тысяч руб. Более дорогие варианты обойдутся покупателю в 7 тысяч и дороже.

Загрузка …

Что следует знать о БК для автомобилей Лада Калина?

Рассмотрим функции, которыми обладают компьютеры Штат для Лады Калины.

Ознакомившись с приведенной ниже информацией, вы узнаете, что показывает БК:

1. Опция Плазмер представляет собой . Суть функции заключается в подаче импульса в 150 герц на электроды свечей, причем энергия импульса составляет 0.04 Дж. За время, пока работает функция, свеча позволяет выделять около 60 джоулей энергии, это дает возможность снизить возможность отказа запуска силового агрегата. А это актуально при использовании автомобиля в холод или при высокой влажности, а также при заливе свечей топливом.
2. Опция Форсаж или обнуление параметров в памяти блока управления до заводских. Функция Форсаж позволяет удалить ошибки и избавиться от причины неисправности.
3. Контроль качества используемого горючего. Устройство демонстрирует соотношение качества в процентах посредством кнопок «-» или «+». Если вы настроите функцию параметров двигателя, то сможете получить четкую картину о том, в каком состоянии находится мотор машины. Вы сможете знать о времени, которое потребовалось для его прогрева, уровне заряда аккумуляторной батареи, а также о величине напряжения, подающегося на датчики приборки.
4. В большинстве современных БК имеет опцию настройки экрана. Благодаря этой функции автовладелец может вывести на дисплей устройства те параметры, которые являются важными. Эта опция позволяет произвести корректировку яркости, цвета и контраста экрана.
5. Полезной опцией считается возможность диагностики топливного насоса. Эта функция позволяет проконтролировать давление, а также питание в системе. Она позволяет определить состояние каждой форсунки двигателя авто.
6. Опция Тропик. С ее помощью вентилятор системы охлаждения будет активировать при достижении определенной температуры автомобильного мотора. Актуально использование этой функции в жаркое время года, поскольку она позволит предотвратить перегрев мотора (автор видео — 13domovenok).

Ниже перечислены основные коды неисправностей, которые может выдать БК:

• Р0134 — отсутствие сигнала с лямбд- зонда (датчика кислорода);
• Р0201 — компьютер зафиксировал повреждение электрической цепи управления форсунками силового агрегата;
• Р0301 — система зафиксировала пропуски воспламенения топливовоздушной смеси в цилиндрах мотора;
• Р0335 — нет сигнала с датчика коленвала;
• Р0560 — в электрической сети автомобиля напряжение слишком низкое, это может отразиться на работе электрооборудования.

2 Новые функции прибора – чего ждать от производителей в будущем

В связи с ростом популярности компьютеров Штат X5 M производители решили не останавливаться только на одной модели. Недавно прошел ряд презентаций, во время которых консультанты представили потребителям устройства с абсолютно новым интерфейсом и расширенным функционалом. Изменился и внешний вид прибора – теперь бортовой компьютер Штат X5 M-2 на Калину имеет больший дисплей и выпускается в черном, серебристом и красном цветовом оформлении.

Помимо стандартных опций, компьютер теперь напрямую связан с ЭБУ Лада Калина. Это дает возможность следить практически за всеми элементами и системами автомобиля. Теперь владелец Калины получает данные о работе впускной, тормозной и выхлопной систем своего авто. Устройство выдает четкую информацию о диапазоне и интервалах открытия и закрытия дроссельной заслонки, стабильности работы датчика положения дросселя.

Стоит отметить, что производители не собираются останавливаться на достигнутом. Примерно через полгода планируется выпуск устройств класса VIP, владельцы которого получат не просто бортовой компьютер высокого качества. В распоряжении водителя будет парктроник, GPS навигатор, система извещения о пробках или ДТП на улицах города.

Каково назначение бортового компьютера?

Рассматриваемая нами отечественная модель Лада Калина имеет упрощенный бортовой компьютер. Однако даже такого функционала оказалось достаточно для регистрации системных процессов, происходящих в электронных узлах автомобиля, и предоставления информации посредством имеющегося в устройстве дисплея. Интерфейс позволяет водителю получать доступ к показаниям разных параметров, которые высвечиваются на экране в цифровом виде.

В Лада Калина контроллер способен воспроизводить сведения о девяти первостепенных показателях, характеризующих состояние систем авто в единицу времени. На экран выводятся два критерия, предоставляющие водителю оперативные сведения. Первый носит неизменный характер и находится в режиме непрерывного транслирования в верхней строчке дисплея. Второй располагается под ним и изменяется путем переключения на каждый из восьми указанных параметров в соответствии с желанием водителя. Переключение значений второго критерия осуществляется посредством нажатий на специальный управляющий модуль, который располагается на подрулевом переключателе с правой стороны. Этот модуль содержит три кнопки, функционал которых позволяет осуществлять полноценное управление режимами подачи информации. Первая кнопка отвечает за функцию «Reset», что подразумевает собой возможность обнуления параметров. Остальные две клавиши позволяют перелистывать меню.

В общих чертах штатный бортовой компьютер включает в себя две основные части:

• жидкокристаллический дисплей;
• модуль управления.

Схема управления контроллером в Лада Калина весьма проста и предполагает процесс перелистывания экранного меню. Это позволяет просмотреть весь перечень регистрируемых электронным устройством параметров состояния важных систем автомобиля

Это важное устройство, поэтому надо с умом подходить к вопросу, какой поставить устанавливать в авто

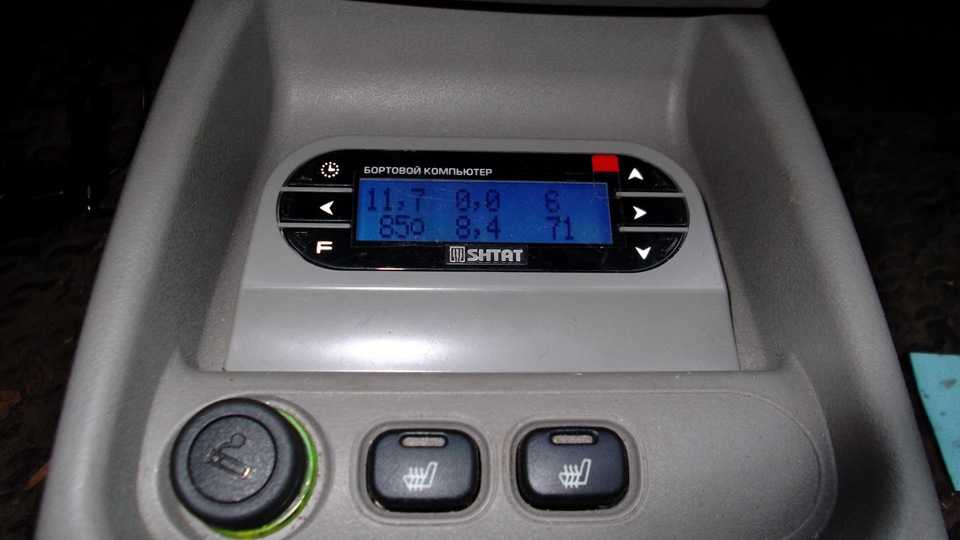

Описание БК «Штат Калина X-5 M» и набор функций

Сразу хочу сказать, что все параметры и возможности описывать не буду, так как сам лично еще не со всем разобрался. Но основные фишки и достоинства этого бортовика приведу.

• Плазмер — позволяет облегчить пуск двигателя автомобиля в мороз, за счет подачи импульсов на электроды свечей. Пробовать не стал, так как сейчас в этом нет необходимости.
• Форсаж — эта функция довольно полезна, она еще называется «Сброс ЭБУ». То есть, при ее активации все параметры блока управления обнуляются до заводских, что позволяет сбрасывать все ошибки, которые хранятся в памяти контроллера. Сразу воспользовался данной фишкой и мотор стал работать стабильнее, чем раньше. Вибрация(детонация) пропала, которая до этого присутствовала, соответственно привычное «клокотание» стало еще тише.
• Контроль качества топлива. Показывает значение в процентах со знаком «+» или «-» в зависимости от того, насколько бензин лучше или хуже эталона в процентном соотношении.
• Просмотр кодов ошибок ЭСУД. После проверки, на моей Калине высветило две ошибки. Одна была связана с иммобилайзером, а вторая с датчиком детонации. После обнуления ошибки больше не появились.
• Параметры двигателя: здесь есть абсолютно все от расхода топлива, температуры двигателя, остатка топлива в баке, зарядки аккумулятора, положения дроссельной заслонки, напряжения на датчиках и многие другие параметры.
• Можно настраивать мультидисплеи, то есть сразу отображение нескольких показателей на одном экране.
• Возможность регулировки яркости, контрастности и цвета дисплея. Цветов всего 6, если не изменяет память, начиная от ярко-зеленого и заканчивая такими тонами, как красный или ярко-голубой.
• Диагностика бензонасоса, тестирует давление в системе питания и в случае неисправности выдает предупреждение. Также есть диагностика форсунок, тоже очень полезная вещь для определения «чистоты» каждой из форсунок инжектора.

Конечно функций и настроек в Штате X-5 М намного больше, но обо всех рассказывать не буду, уж очень много времени понадобится для этого.  Более подробно об этом можно прочесть в инструкции по эксплуатации данного устройства или на официальном сайте компании Штат.

Купил этот компьютер в магазине Би-Би (Авто-49). Цена его составляет там 2090, а по дисконтной карте немного дешевле — 1985 рублей. В сером цвете не было, да мне и не нужно было, черный как-то больше по душе был. Приехал домой уже вечерком, но любопытство распирало и хотел опробовать и протестировать его как можно скорее. Поэтому ночью со светодиодном фонариком провозился около 2 часов, после чего моя Калина была оснащена новым бортовым компьютером. Кстати, хорошие аккумуляторы 18650 выдержали ночь рыбалки да еще и тюнинг машины, так что даже не пришлось их заряжать.

В комплектацию помимо самого устройства входит еще необходимые провода для подключения, руководство по установке и эксплуатации, а также гарантийный талон. Установка хоть и не сложная, но приходится попотеть и времени потратить довольно немало. Постараюсь описать процесс установки в следующей статье в самое ближайшее время.

Установка бортового компьютера на Калину

Схема подключения компьютера Калины фирмы Штат: Перед началом подключения нужно отсоединить минусовую клемму аккумулятора.

Подключение к колодке аварийки. Отверните 4 винта крепления пепельницы и снимите её.

• К контакту 7 колодки аварийки подходит оранжевый провод. Извлеките этот контакт из колодки, и на его место установите контакт с красно-белым проводом из жгута БК, а вынутый контакт соедините с одиночным разъемом на красно-белом проводе в жгуте.
• К контакту 10 колодки аварийки подходит красно-чёрный провод. Извлеките этот контакт из колодки, и на его место установите контакт с красным проводом из жгута БК, а вынутый контакт соедините с одиночным разъемом на красном проводе в жгуте БК.
• К контакту 5 колодки аварийки подходит чёрный провод. Извлеките этот контакт из колодки, и на его место установите контакт с чёрным проводом из жгута БК, а вынутый контакт соедините с одиночным разъемом на чёрном проводе в жгуте.
• К контакту 8 колодки аварийки подходит белый провод. Извлеките этот контакт из колодки, и на его место установите контакт с белым проводом из жгута БК, а вынутый контакт соедините с одиночным разъемом на белом проводе в жгуте.

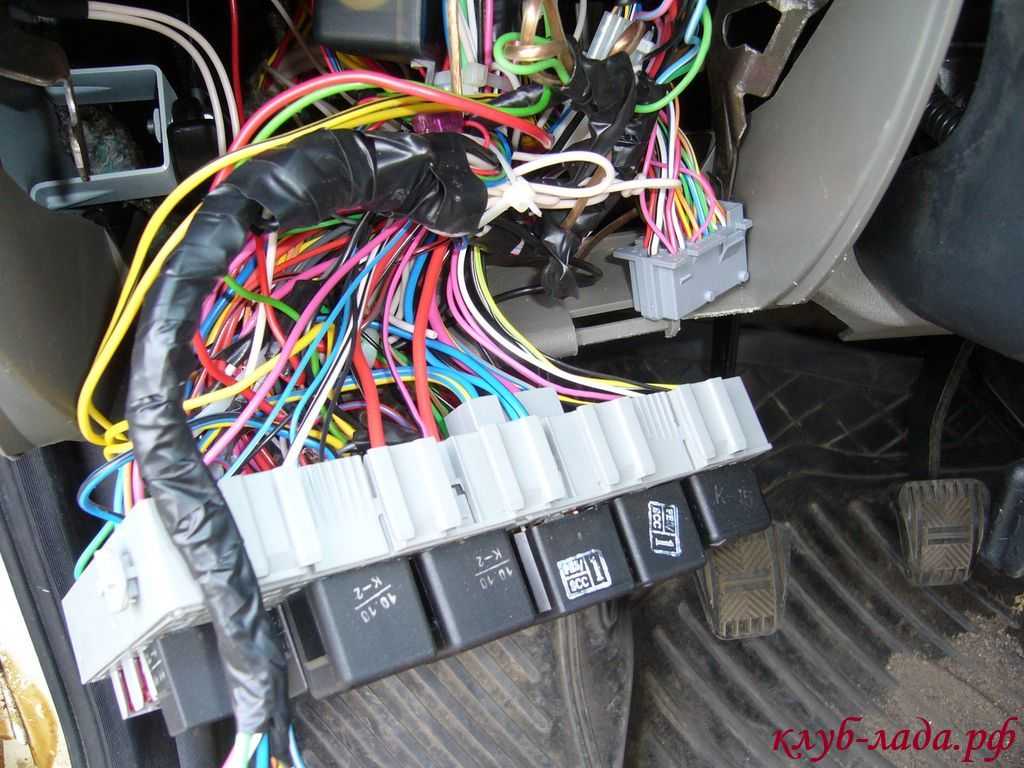

Подключение датчика уровня топлива:Снять монтажный блок, За ним, в глубине, располагается серая 33-х контактная колодка жгута панели приборов к жгуту заднему. Потребуется соединить зажимом розовый провод из жгута БК с розовым проводом (заводским). Провод подходит к 13-му контакту серой 33-х контактной колодки. Провод удобно прокладывать за панелью приборов:

Подключение БК к K-линии Калины: Подключить серый провод K-line БК к диагностической колодке ODB II.

Подключение к ДСА и СРТ необязательно при стабильной работе К-линии.

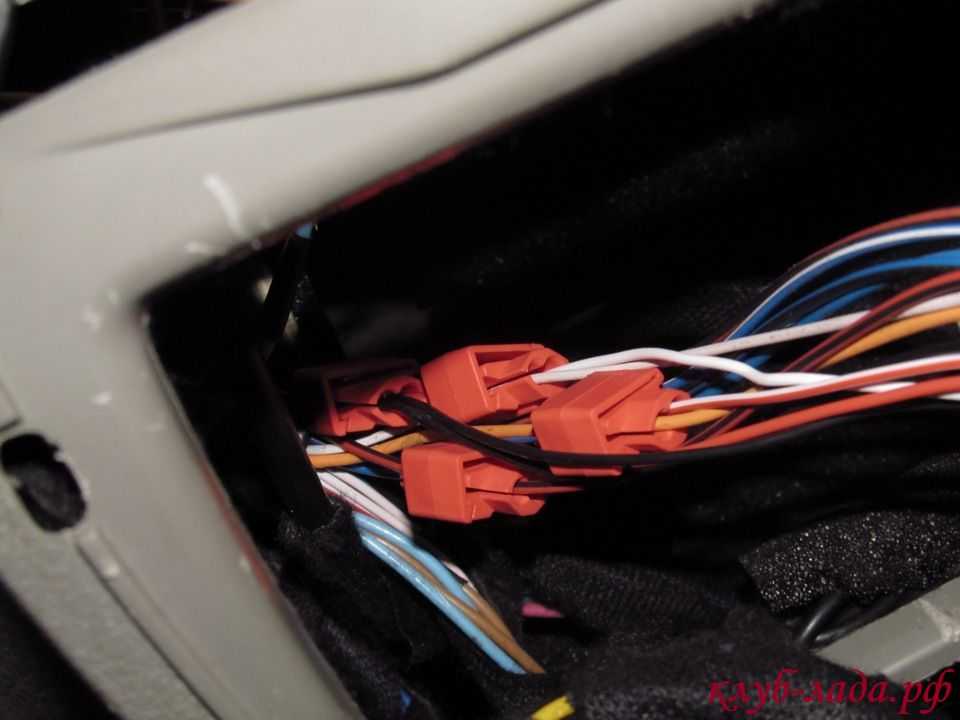

1. Подключение сигнала расхода топлива (СРТ): соедините зажимом оранжевый провод БК с жёлто-красным проводом колодки комбинации приборов.
2. Подключение датчика скорости автомобиля (ДСА): соедините зажимом коричневый провод БК с серым проводом колодки комбинации приборов.

Подключите 9-контактную колодку к БК, и проверьте работу бортового компьютера. После этого установить БК вместо штатной заглушки тоннеля пола Калины. Теперь рассмотрим пару примеров такой установки:

Параметры, которые отображаются на дисплее контроллера

Присутствующий в Лада Калина штатный бортовой компьютер позволяет оперативно выводить на дисплей информацию, которая отображает такие важные параметры.

1. Пройденное расстояние. Выражается традиционно в километрах. Значение позиционируется в верхней строчке дисплея. Именно это показание фигурирует в виде неизменного критерия, ведь оно постоянно присутствует на дисплее.
2. Время. Подача информации осуществляется в 24-часовом формате. Параметр нуждается в корректной настройке для совмещения показаний с реальным ходом времени. Для установки значений пользуемся кнопкой «Reset». Здесь необходимо удерживать ее нажатой до момента появления мигающего символа «времени» на экране. После этого устанавливаем потребное значение показателя.
3. Топливный расход в течение последней поездки. Этот параметр нуждается в регулярном обнулении. Выполняет данное действие водитель, поскольку устройство самостоятельно на это не способно. Делать это необходимо непосредственно перед началом поездки, иначе показание будет суммарным, что некорректно.
4. Показатель средней скорости, сложившейся во время крайней поездки. Данный параметр также нуждается в постоянном сбросе значения. Это необходимо, чтобы компьютер не вел подсчет скорости с момента крайнего обнуления показаний.
5. Запас хода. Этот показатель формируется на основании нескольких факторов. По запасу топлива, темпу езды и прочим аспектам компьютер рассчитывает расстояние, которое можно будет проехать до полной остановки. Если манера езды изменится или водитель пополнит запас горючего, компьютер тут же пересчитает этот показатель и высветит новое значение.
6. Мгновенный расход. Это параметр топливного потребления в текущую единицу времени. Значение может варьировать в пределах от 0 до 20 литров. На это оказывает воздействие уровень нагрузки на мотор в заданный момент.
7. Средний расход. Данный параметр бортовой контроллер рассчитывает самостоятельно, базируясь на скоростном показателе, темпе езды и прочих моментах.
8. Время нахождения в пути. Значение нуждается в систематическом обнулении. Расчет осуществляется с момента выезда с места стоянки при условии сброса параметра за предыдущую поездку.
9. Температура воздуха. Показатель регистрируется посредством интегрированных в устройство датчиков, после чего информация отправляется на экран.

3 Монтаж прибора своими руками – как не допустить ошибок

Самостоятельная установка устройства Штат X5 M требует определенных навыков и знаний электросхемы автомобиля. Для работы нам понадобится:

• инструкция по подключению компьютера;
• комплект новой электрической проводки;
• отвертка;
• двусторонний скотч;
• паяльник.

Вначале от АКБ Лада отключаем минусовую клемму, после чего откручиваем 4 винта, которыми крепится штатная пепельница. Вытаскиваем ее и находим колодку с контактами включения аварийной сигнализации. Вынимаем колодку – к ней мы и будем подключать бортовой компьютер.

Далее вынимаем оранжевый провод, который подключен к седьмому контакту, и вместо него подключаем красно-белый провод от компьютера. После этого вставляем оранжевый провод в одиночный разъем красно-белого шнура. Отключаем красно-черный шнур от десятого контакта и вместо него устанавливаем красный провод от компьютера. В одиночный разъем красного провода вставляем отсоединенный ранее черный провод.

Далее отключаем черный шнур от пятого контакта, а на его место подсоединяем черный провод от бортового компьютера. Потом соединяем два черных провода через одиночный разъем. От восьмого контакта отключаем белый шнур и вместо него подключаем белый провод от компьютера. Соединяем два белых провода через разъем. После этого остается зафиксировать полученный нами жгут проводов с помощью скотча и протянуть их внутрь консоли. Далее устанавливаем компьютер, используя специальные крепежи. Проверяем работу прибора, и, если все работает, продолжаем эксплуатацию Лада Калина.

Если компьютер не работает, нужно вытащить его и зачистить плоскогубцами концы электрических шнуров. Если в процессе монтажа образовались пазы, их можно запаять, используя пластиковые или металлические полоски.

голос

Рейтинг статьи

Бортовой компьютер Штат Kalina XD на Lada Kalina

Технические характеристики:

• Номинальное напряжение питания, В 12
• Рабочее напряжение питания, В 10-16
• Средний ток потребления:
  • при включенной индикации, мА 200
  • при выключенной индикации, мА< 20
• Точность хода часов, с/сутки ± 10
• Рабочая температура, °С -40…+85
• Гарантированная температура индикации, °С -25…+70
• Напряжение на входе ДУТ, В 0-8
• Протокол обмена К-линия/KWP 2000
• Масса, г, не более 190

Комплектация:

• Бортовой компьютер — 1 шт
• Жгут проводов — 1 шт
• Руководство по установке и эксплуатации — 1 шт
• Гарантийный талон — 1 шт
• Упаковка — 1 шт
• Зажимы — 5 шт

Функции:

• Два независимых счетчика пробега и расхода,
• Возможность просмотра предыдущих значений параметров (до сброса) для одного вида отчета.
• Восемь мультидисплеев (МД) с изменяемым набором параметров и один мультидисплей со сменой параметров в автоматическом режиме в зависимости от текущих условий.
• БК имеет режим «ТАКСИ», позволяющий отображать стоимостные характеристики поездки и стоимость истраченного топлива.
• БК имеет режим «ДИНАМИКА», позволяющий замерять и отображать динамические характеристики автомобиля.
• Реализована возможность программирования функций кнопок «ЧАСЫ» и «ЛЮБИМАЯ».
• Выбор канала управления вентилятором охлаждения для контроллеров выпуска после 2008 года.
• Функции ПЛАЗМЕР (сушка и прогрев свечей для холодного пуска двигателя), ТРОПИК (автоматическое управление вентилятором системы охлаждения при достижении температуры двигателя, заданной пользователем) ФОРСАЖ (сброс памяти обучения контроллера при переключении «бензин»/»газ», приводящий к состоянию первоначальных заводских установок для бензина с октановым числом не ниже 95).
• Аварийный сигнализатор критических событий, а также предупреждения об окончания срока страховки и необходимости технического обслуживания
• Текущее время
• Мгновенный расход топлива
• Уровень бензина в баке
• Прогноз пробега на остатке бензина
• Скорость автомобиля
• Средний расход бензина (из группы «ПАРАМЕТРЫ ТЕКУЩЕЙ ПОЕЗДКИ»)
• Средняя скорость (из группы «ПАРАМЕТРЫ ТЕКУЩЕЙ ПОЕЗДКИ»)
• Время в пути (из группы «ПАРАМЕТРЫ ТЕКУЩЕЙ ПОЕЗДКИ»)
• Пройдено (из группы «ПАРАМЕТРЫ ТЕКУЩЕЙ ПОЕЗДКИ»)
• Израсходовано бензина (из группы «ПАРАМЕТРЫ ТЕКУЩЕЙ ПОЕЗДКИ»)
• Температура двигателя
• Обороты двигателя
• Положение дросселя
• Угол опережения зажигания
• Напряжение в бортовой сети
• Массовый расход воздуха
• Напряжение на дат. кислорода №1
• Напряжение на дат. кислорода №2
• Температура воздуха на впуске
• Часовой расход топлива
• Длительность впрыска
• Положение регулятора ХХ
• Таксометр
• Израсходовано газа (из группы «ПАРАМЕТРЫ ТЕКУЩЕЙ ПОЕЗДКИ»)
• Средний расход газа (из группы «ПАРАМЕТРЫ ТЕКУЩЕЙ ПОЕЗДКИ»)
• Пройдено на газе (из группы «ПАРАМЕТРЫ ТЕКУЩЕЙ ПОЕЗДКИ»)
• Пройдено на бензине (из группы «ПАРАМЕТРЫ ТЕКУЩЕЙ ПОЕЗДКИ»)
• Уровень газа в баллоне
• Прогноз пробега на остатке газа
• Время разгона
• Достигнутая скорость

Совместимость:

Автомобиль	Год выпуска	Контроллер
ВАЗ 1117 Калина	2007 —	BOSCH М7.9.7
BOSCH МЕ17.9.7(Е-газ)
ЯНВАРЬ 7.2
ИТЕЛМА/АВТЕЛ М73
ИТЕЛМА/АВТЕЛ М74(Е-газ)
ВАЗ 1118 Калина	2004 — 2011	BOSCH М7.9.7
BOSCH МЕ17.9.7(Е-газ)
ЯНВАРЬ 7.2
ИТЕЛМА/АВТЕЛ М73
ИТЕЛМА/АВТЕЛ М74(Е-газ)
ВАЗ 1119 Калина	2006 —	BOSCH М7.9.7
BOSCH МЕ17.9.7(Е-газ)
ЯНВАРЬ 7.2
ИТЕЛМА/АВТЕЛ М73
ИТЕЛМА/АВТЕЛ М74(Е-газ)

Мы сотрудничаем с:

ПЭК

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: pecom.ru

Деловые Линии

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: dellin.ru

Байкал Сервис

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: baikalsr.ru

Энергия

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: nrg-tk.ru

КИТ

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: tk-kit.ru

Желдор экспедиция

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: jde.ru

Возовоз

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: vozovoz.ru

СДЭК

Найти ближайшее представительство, отследить груз и рассчитать стоимость доставки Вы можете на сайте: cdek.ru

Доставка осуществляется по всей России и СНГ.

Срок сдачи заказа в Т.К. от 1 до 4 рабочих дней с момента поступления денежных средств. (в субботу и воскресение заказы не формируются).

Сроки формирования заказов, включающих услугу по покраске: 5-10 рабочих дней.

Сроки формирования заказов, позиций «под заказ» от 14 дней, более подробную информацию вы можете уточнить у менеджера.

ВНИМАНИЕ! Все хрупкие товары (фары, пластмассовые изделия, стекло и т.д.), по умолчанию, отправляются в дополнительной платной упаковке от ТК.Если Вы берете на себя ответственность за целостность, то можем отправить без неё. Для этого нужно сделать пометку в комментарии при оформлении заказа

Дополнительную информацию уточняйте у менеджеров.

О замене устройства и списке потребных инструментов

Какой поставить компьютер? В продаже имеются модели маршрутных компьютеров, специально адаптированных под электронный комплекс управления LADA Kalina и обладающие более расширенным функционалом. К контроллеру производители прилагают инструкцию, которая является незаменимым помощником во время монтажа.

Для быстрой и эффективной установки (замены) нового устройства в панель LADA Kalina потребуется обзавестись таким набором традиционных инструментальных средств:

• ключами
• плоскогубцами;
• отвертками;
• паяльником.

В инструкции приведена детализированная информация касаемо функционала нового устройства и приемов по его корректному монтажу. Также приведена подробная схема коммутации всех электрических соединений. Рекомендуем внимательно следовать руководству во время выполнения всего перечня монтажных манипуляций. После установки владелец авто LADA Kalina получает более развернутые сведения о состоянии важных систем, которые включены в общий электронный комплекс машины. Также в инструкции подробно расписано, как пользоваться устройством.
