Не работает спидометр на ваз 2109

Привод спидометра 2109 – ремонтируем поломки своими руками

Привод спидометра ВАЗ 2109 – важная деталь механизма, который сообщает водителю полезную и нужную информацию о скорости движения транспортного средства и пройденном им пути. Поломка привода, таким образом, является крайне нежелательным дефектом, приносящим водителю немало проблем.

Привод спидометра ВАЗ 2109 – частая причина его поломки

На ВАЗ 2109 установлен механический привод. Его ведомая и ведущая шестерни монтируются на валу (вторичном) КПП. От них крутящий момент посредством гибкого вала поступает на спидометр автомобиля, который находится на щитке приборов.

Так как ВАЗ 2109 производится с передней панелью высокого и низкого вида, указанный гибкий вал может иметь различную длину (большую, когда панель высокая, меньшую – когда низкая).

спидометр

Именно обрыв данного вала чаще всего становится причиной того, что спидометр перестает работать, а это уже – и затруднения с прохождением поворотов (переключить передачи правильно бывает достаточно-таки сложно), и неприятные встречи с сотрудниками ГИБДД (вероятность штрафа за нарушение скорости велика). Как правило, вал обрывается возле самого входа в КПП. Проверить наличие обрыва можно так:

  1. вал (гибкий) отсоединяют от спидометра на приборном щитке;
  2. заводят мотор и едут 20–30 метров, тщательно следя при этом за концом вала.

В тех случаях, когда кончик неподвижен (не крутится), его нужно вытащить, открыв капот и освободив вал от крепления накидной гайкой. В тех случаях, когда вытягивается лишь его оболочка, вал стопроцентно оборван. Оставшийся кончик удалить из привода получится только плоскогубцами и никак иначе. Если же вал выйдет вместе с оболочкой, это означает, что на его кончике «съело грани». Он не поломан, но не может из-за указанного дефекта передать крутящий момент. Впрочем, и в первом случае, и во втором гибкий вал придется менять на новый.

Замена привода спидометра ВАЗ 2109 из-за износа шестерен

Привод выходит из строя и по причине износа парных шестерен. В таком случае его ремонт выполняется без снятия КПП по следующей схеме:

  1. машину ставят на смотровую яму либо эстакаду;
  2. при помощи торцового ключа откручивают фиксирующий болт, который крепит корпус привода и коробку передач;
  3. снимают корпус (его следует поддеть отверткой);
  4. снимают шестерни и меняют их.

Важно сразу же посчитать число зубьев на старых шестернях. Новые детали должны иметь такое же их количество

В противном случае и по пробегу, и по скорости спидометр будет выдавать неверную информацию. При осмотре корпуса можно увидеть подтеки масла на нем, что свидетельствует о необходимости замены уплотнительного кольца. Его выталкивают после того, как ведомая шестерня будет вынута. Рекомендуется после всех замен промыть детали привода, используя чистый керосин, а затем собрать узел в обратном порядке.

Несколько слов о ремонте спидометра ВАЗ 2109

Спидометр, конечно же, может ломаться и по другим причинам, не всегда виноватым в его выходе из строя является привод. О неисправностях спидометра свидетельствуют такие симптомы:

  1. выдается неправильная информация о скорости движения ТС;
  2. цифры на счетчике становятся криво, а с течением времени и вовсе останавливаются;
  3. перегорают датчики.

Все эти проблемы решаемы. Нужно лишь правильно демонтировать переднюю панель. А делается это так:

Невидимая для камер наноплёнка на номера Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

  1. два винта, поддерживающие нижнюю панель, выкручиваются, что дает возможность снять «бороду»;
  2. на верхней панели удаляются зажимы, после чего нужно отключить аварийку, габаритные огни, ближний свет;
  3. затем отключается прикуриватель;
  4. фиксирующие панель винты (их две штуки) откручиваются, демонтируются колодки, снимается панель.

После этого можно выкручивать винты, которыми крепится спидометр.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Неисправности трамблера ваз 2107 карбюратор

Выбираем масло для ВАЗ 2110

Ваз 2108 карбюратор провалы при нажатии на газ

Почему не срабатывает вентилятор охлаждения на ваз 2110, инжектор

ВАЗ 2107 инжектор заводится и сразу глохнет, причина такой неисправности

крана отопителя ваз 2108 на ниву

Как прозвонить генератор ваз 2110 мультиметром

Не заводится ваз 2106, причины, искра есть бензин тоже

Замена троса и спидометра в случае надобности

Замена спидометра своими руками очень проста, достаточно лишь отсоединить электрические разъемы от старого прибора и переключить их на новый прибор. Для этого:

  • Пассатижами (плоскогубцами) надо открутить гайку троса и прикрутить к новому спидометру
  • После чего устанавливаем прибор на место и затем собираем панель
  • Чтобы заменить на ваз 2109 трос спидометра его необходимо сначала открутить от редуктора
  • Соединение расположено под днищем машины, возле коробки передач

Откручиваем трос от редуктора по днищем машины возле коробки

  • Пассатижами (плоскогубцами) откручиваем прижимную гайку и отсоединяем трос
  • После этого откручиваем трос то спидометра таким же способом
  • С обратной стороны к прибору прикручена гайка троса, вот ее требуется открутить

Гайка троса, прикрученная к прибору, которую нам нужно открутить

  • Гайка имеет специальную проушину, к которой надо привязать прочную мягкую проволоку либо прочную нить
  • Затем вытягиваем тросик на себя из-под днища со стороны редуктора, чтобы конец (проволоки) или нити оставался в салоне
  • Отвязываем нить либо проволоку (смотря, что вы привязывали) от старого троса
  • Привязываем ее к новому тросу, после этого втягиваем его в салон, затем подключаем
  • Если такой проушины нет (это иногда бывает на неоригинальных тросиках привода спидометра), тогда в качестве стопора нити используем гайку
  • Прежде чем установить новый трос, его желательно смазать изнутри густой смазкой типа «Литол» либо «Шрус», более половины длины, которая начинается от редуктора
  • Так трос дольше проработает и не будет при этом перетираться об оболочку в местах сгибов
  • Почему необходимо заменить спидометр целиком, если вполне можно определить и устранить поломку его механизма?
  • Это проще потому, что ремонт спидометров не предусмотрен и запчасти не производятся, продаются они в сборе
  • Кроме этого, если произошла поломка одной детали, то в скором будущем может произойти поломка следующей
  • А долгая и кропотливая работа по выявлению и устранению неполадки отнимет много времени, вам быстрее и проще найти, купить и установить новый прибор, чтобы надолго забыть о неисправностях

Будет полезно Блок предохранителей ваз 2109 карбюратор

Простота и легкость диагностики и замены просто поражают, с этим способен справится любой водитель без каких либо трудностей. Тут не требуется, однако вам никто не запрещает его посмотреть.

Как проводится проверка прибора

Чтобы проверить состояние спидометра, вам потребуется загнать автомобиль на эстакаду или в гараж с ямой. У вас должен быть доступ к нижней части ВАЗ-2109, чтобы вы могли открутить крепление тросика. Также пригласите помощника, который будет крутить тросик в разные стороны или следить за приборами. Сам автолюбитель не может одновременно считывать показания и находиться под днищем машины.

Результаты могут быть такими:

  • стрелка перемещается – тросик цел, проблему стоит искать в приводе прибора;
  • указатель дергается – гибкий вал потрепан, его нужно заменить.

Если проблема в приводе, то для ремонта его придется демонтировать. Только после этого вы сможете диагностировать поломку. Действовать вам предстоит по инструкции:

  • опустите поперечину для крепления КПП;
  • плоской отверткой подденьте каркас привода;
  • отведите коробку в сторону, чтобы получить доступ к узлу с шестернями спидометра.

Теперь вы можете провести диагностику. Для начала попробуйте повернуть шестерню. Если гнездо для троса спидометра не вращается, то привод придется заменить целиком, не забыв смазать деталь. В остальных случаях его можно попытаться отремонтировать.

Если вы будете покупать новый привод спидометра для ВАЗ-2109, то возьмите с собой старую деталь. На ней нужно пересчитать количество зубцов шестерни, чтобы купить аналогичную модель. Если вы не позаботитесь о количестве зубчиков шестеренки, то во время обкатки новой детали у вас будет вырван привод спидометра, а затем выйдет из строя трансмиссия.

Ремонт спидометра и замена троса ВАЗ 2101,2106,2108,2109,21099

Поломка спидометра не приводит к каким-либо повреждениям узлов автомобиля, но все же требует устранения, так как, неправильно оценив скорость, водитель рискует грубо нарушить правила и даже попасть в аварию. В сущности, все неисправности спидометра могут быть связаны с его механизмом, либо же с обрывом троса привода спидометра.

Снятие спидометра на ВАЗ 2101,2106,2108,2109,21099.

Если у вас стоит спидометр круглой формы как на автомобиле ВАЗ 2106. Для того чтобы снять спидометр необходимо снять переднюю панель щитка приборов. Первым делом нужно открутить два болта, которые крепят пластиковые накладки рулевой колонки, после чего поочередно снять нижнюю и верхнюю части. При этом снимается уплотнительное кольцо замка зажигания, которое нужно будет установить при сборке. В нижней части передней панели имеются два углубления, примерно на уровне рулевой колонки, в которых располагаются отверстия для доступа к скобам крепления. Вставляем в них плоские отвертки и поддеваем панель. Если отверстия закрыты заводским полимером или пленкой, их нужно просто прочистить с помощью той же отвертки, ножа или шила. Панель приборов выходит из посадочного места и есть прямой доступ к спидометру.

Если у вас стоит спидометр старого образца, как на автомобиле ВАЗ 2101. Чтобы снять спидометр на ВАЗ, сначала нужно снять решетку обдува, которая находится со стороны печки, либо решетку обдува стекла. Они крепятся на простых фиксаторах, которые можно либо отжать отверткой, либо провернуть. Через открытое отверстие получаем доступ к фиксаторам, которые держат щиток приборов. Освобождаем один из фиксаторов, после чего выталкиваем щиток приборов в сторону салона. Если щиток не снимался долгое время и фиксатор закис, рекомендуется использовать жидкость WD-40 или ее аналог.

Определение причины поломки.

После того как передняя панель демонтирована, можно без труда снять спидометр. Для того чтобы определить, в чем неполадка – в механизме спидометра или тросе привода, нужно просто прокрутить трос и посмотреть на работу стрелки спидометра. Если она вращается равномерно, соответственно прикладываемому усилию, значит проблема в тросе. Если же стрелка «проскакивает» или не реагирует на вращение троса, то нужно менять спидометр.

При замене спидометра нужно обратить внимание на цветовую маркировку на задней крышке. В разных моделях автомобилей ВАЗ использовались несколько типов редукторов с разным передаточным числом

Если поставить спидометр, который был разработан для другого редуктора, то он будет давать погрешность в показаниях, которая может составлять до 10 км/час на каждые 50 км/час. Совместимость той или иной модели спидометра и обозначается цветовой маркировкой.

Замена спидометра и троса.

Заменить спидометр проще простого, достаточно отсоединить электрические разъемы и перебросить их на новый спидометр. С помощью пассатижей нужно открутить прижимную гайку троса и перебросить его на новый спидометр. После этого можно устанавливать спидометр на место и собирать панель. Для замены троса его в первую очередь нужно отсоединять от редуктора. Соединение находится под днищем, возле коробки. Пассатижами откручиваем прижимную гайку, после чего отсоединяем трос. Затем таким же образом откручиваем трос со стороны спидометра. В районе гайки имеется проушина, к которой нужно привязать мягкую проволоку или прочную нить. Затем вынимаем трос на себя со стороны редуктора, так чтобы конец нити остался в салоне. Отвязав нить или проволоку от старого нужно перевязать ее на новый трос, после чего втянуть его в салон и подключить. Если проушины нет (такое бывает на неоригинальных тросах привода спидометра), можно в качестве стопора для нити использовать гайку.

Перед установкой желательно смазать новый трос смазкой «Литол» или «Шрус», немногим более половины его длины, начиная со стороны редуктора. Так он дольше прослужит и не будет перетираться об оболочку на местах сгибов.

Почему стоит менять спидометр целиком, если можно найти и устранить причину поломки его механизма, так это лишь потому, что запчасти для спидометров не выпускаются, они продаются в сборе. Кроме того, если сломалась одна деталь, то в ближайшем будущем произойдет поломка следующей. А кропотливая работа по поиску и устранению поломки отнимает много времени, поэтому проще купить и установить новый спидометр и забыть о неисправностях.

Видео ремонта спидометра ВАЗ 2108, 2109, 21099

Технология проведения работ

Замена тросика спидометра на ВАЗ 21099 с высокой и низкой панелью приборов включает в себя такие этапы:

  • обесточивается электросистема, для чего снимается аккумулятор;
  • затем производится демонтаж приборного щитка;
  • после обеспечения подхода к элементам крепления нужно открутить крепёжную гайку, и вывести шлицы из корпуса прибора;
  • для удобства монтажа новый трос прикрепляется к оболочке старого;
  • демонтируется крепёжная гайка привода, установленного на коробке передач;
  • наконечник извлекается из шлицевого соединения;
  • старый трос вытягивается из двигательного отсека;
  • после проверки правильного расположения нового троса выполняется затягивание накидных гаек;
  • в обратном порядке монтируется панель приборов;
  • подключается аккумуляторная батарея;
  • выполняется проверка работоспособности прибора.

Важно учитывать некоторые аспекты при выполнении подобных работ, например:

  • следует смазывать трос с помощью пластичных смазок (Литол, ШРУС, ЦИАТИМ);
  • также смазка обязательно наносится на шлицевые соединения;
  • накидные гайки монтируются и демонтируются с помощью переставных клещей;
  • для предотвращения повреждения резьбы накручивание гаек выполняется очень плавно, контролируя приложенное усилие.

Также причиной неправильных показаний скорости может быть выход из строя редукторного привода. Его приводная шестерня постепенно стачивается и теряет связь с коробкой передач. Поэтому перед тем как поставить трос спидометра следует проверить состояние этого узла. При замене данного агрегата необходимо убедиться в применимости привода к данной модели автомобиля.

Как заменить трос спидометра на ВАЗ 2108-ВАЗ 21099?

Примечание! Перед началом замены, аккумулятор обесточить не забудьте, отсоединив для этого минусовую клемму от него, более подробно процесс отсоединения, смотрите в статье под названием: «Замена аккумулятора на машине», пункт 1!

Снятие: 1) Начать отсоединять его нужно будет сперва от комбинации приборов, для этого комбинацию нужно будет снять, если у вас автомобиль с низкой приборной панелью то в снятии комбинации не будет ничего сложного, просто два винта крепления щитка отверните (Указаны стрелками) и после чего снимите щиток комбинации приборов с автомобиля, а когда она будет снята, потянув за боковые защёлки, снимите саму комбинации с того места где она установлена, как это на маленьком фото показано.

Примечание! Что касаемо высокой панели приборов, то на ней всё тоже в принципе легко делается, просто времени на снятие комбинации приборов уйдёт немного больше, поэтому если ваш автомобиль обладает высокой панелью, то сперва вам будет нужно снять с неё щиток (Как это сделать, читайте в статье: «Замена щитка высокой панели приборов на автомобилях»), когда щиток будет снят, по бокам отверните винты крепления комбинации приборов (Один из таких винтов указан на фото ниже стрелкой) и после чего так же потянув за неё, снимите её с того места где она установлена!

2) После проделанных операций, когда комбинация приборов у вас уже будет на руках, но вы снять полностью с автомобиля её не сможете, потому что будут мешать провода и трос который к комбинации подсоединён, так вот вы их отсоедините, колодки проводов отсоединяются легко но начинать в начале надо будет с троса, для этого просунув палец в образовавшуюся щёль между комбинацией и панелью, отверните гайку троса которая его крепит (см. фото ниже) и после чего отсоедините трос от комбинации приборов, затем если вы захотите полностью снять комбинацию с автомобиля, то отсоедините от неё ещё и все провода и шланги (Шланги присутствуют на комбинации приборов, только с низкой панелью, на высокой панель лишь колодки с проводами в комбинации вставлены), один из шлангов кстати за счёт шплинта крепится, его нужно будет рукой вынуть как это сделать смотрите на маленьком фото ниже.

Примечание! Если трос будет очень тяжело отвернуть и комбинация приборов просто выходить не будет на достаточное для вас расстояние, тогда поменяйте порядок действий и в самом начале трос сперва от коробки передач отсоедините (Это в пункте 3, ниже описано), а потом уже к снятию комбинации приборов переходите!

3) И в завершение к коробки автомобиля переберитесь (Она под днищем находится, рядом с двигателем, а если быть более точнее, то она к нему на болтах и гайках закреплена с левой стороны автомобиля, смотреть нужно по ходу движения авто), в верхней части у неё вы найдёте второй конец троса который на фото ниже для наглядности стрелкой указан, у вас он может быть ввёрнут в саму коробку (Если это карбюратор), либо же в датчик будет завёрнут (Если у вас инжектор), в любом случае трос нужно будет выкрутить при помощи пассатижей (Руками очень не удобно) и отсоединить его от коробки, а когда он будет отсоединён, потянув за него, выньте его из салона автомобиля на улицу.

Примечание! Для удобства и более быстрой установки нового троса, некоторые владельцы поступают таким образом, берут верёвку и привязывают один конец к старому тросу, а другой к новому (смотрите обе фотографии ниже), после того как всё привязали, перебраться будет нужно к коробке передач и отвернуть там трос от коробки, после отворачивания потянув за трос, вывести его на улицу придётся и тем самым старый трос вы выведите, а новый встанет на его место и отвязав верёвку, можно продолжить установку нового троса спидометра на машину!

Установка: Новый тросик ставится на своё место в обратном порядке снятию, откуда именно вы его будете вставлять не имеет смысла (Но удобней всего из салона его засовывать), после его установки, заведите автомобиль и проедьтесь на нём проверив тем самым работоспособность спидометра.

Дополнительный видео-ролик: Увидеть наглядно процесс замены троса на инжекторном автомобиле с высокой торпедой, вы можете в ролике ниже:

Примечание! Ещё один наглядный пример по замене троса, вы можете увидеть в ещё одном ролике он так же расположен ниже, но в нём уже используется автомобиль с низкой панелью приборов!

Если панель раньше работала

Проверка по сути аналогична, но можно исключить из числа вероятных неисправностей ошибку в подключении проводов при переходе на новую фишку.

Если у Вас приборка VDO, у нас на сайте можно посмотреть, как сделать ее самодиагностику. Если нет – приобретите «шнурок» или сделайте диагностику в автосервисе. Источники ошибок тоже могут показать, в какую сторону «копать».

Есть ощущение, что в Вашем случае проблема кроется в самом механизме спидометра или дорожках на панели. Разбирайте панель самостоятельно – вызванивайте дороги, проверяйте механизм (прозвонка, проверка целостности шестеренок в приводе спидометра или другие проблемы – узел достаточно сложный, источников неисправностей там много) – или отдайте хорошему электрику.

Также на форумах радиолюбителей можно найти схемы имитаторов работы датчика спидометра. Сборка этой схемы пригодится для проверки работоспособности спидометра. Без нее приборную панель придется постоянно ставить на машину и снимать обратно.

Механический способ измерения скорости движения автомобиля давно в прошло. Сегодня эту функцию берет на себя датчик скорости, работа которого основана на эффекте Холла.

Датчик передает на контроллер импульсы (электромагнитные), и на их основе контроллер вычисляет, с какой скоростью в данный конкретный момент движется машина.

Внешний вид устройства

Снятие спидометра

Круглый прибор как на ваз2106

Чтобы демонтировать спидометр такого образца необходимо снимать переднюю панель приборного щитка
Сначала откручиваем два болта, крепящих пластиковые накладки на рулевой колонке, после этого поочередно снимаем нижнюю, а затем верхнюю части накладок
При этой процедуре снимаем уплотнительное кольцо с замка зажигания, его важно не забыть установить обратно при сборке
На передней панели (нижняя ее часть) находятся два углубления, на том же уровне что и рулевая колонка. В них имеются отверстия, через которые получаем доступ к скобам, крепящим панель
Поддеваем панель, вставив в них две плоские (шлицевые) отвертки
В случае, когда эти отверстия закрыты пленкой либо заводским полимером, нужно просто проковырять их при помощи отвертки, шила либо ножа
Приборная панель легко выйдет из посадочного места, открывая свободный доступ к спидометру и месту, куда крепится тросик спидометра ваз 2109. Старый образец спидометра от ваз2101

Старый образец спидометра от ваз2101

  • Чтобы открутить спидометр такого типа, сначала придется снять решетку обдува, расположенную со стороны салонной печки, или же решетку обдува лобового стекла
  • Они прикреплены простыми фиксаторами, которые достаточно слегка поддеть (отжать) с помощью отвертки, либо просто провернуть
  • Через открывшееся отверстие мы получаем свободный доступ к фиксаторам, крепящим щиток приборов
  • Освободите любой фиксатор (достаточно одного), после этого вытолкните щиток приборов в салон
  • Если щиток длительное время не снимался и закис фиксатор, тогда рекомендуем воспользоваться жидкостью WD-40 либо ее аналогом

После демонтажа передней панели, мы можем без особого труда снять спидометр:

  • Чтобы выявить причину неполадки – сломался механизм спидометра или же тросик привода, надо просто покрутить на ваз 2109 тросик спидометра и проследить за работой стрелки прибора (вот тут нужна аккуратность, чтобы не сломать ограничитель)
  • Если стрелка вращается равномерно, и ее поворот соответствует прилагаемому усилию, это означает, что проблема кроется в тросе
  • Если стрелка «проскакивает» либо не реагирует на повороты троса, нужно заменить сам спидометр
  • При его замене следует внимательно рассмотреть маркировку (цветовую) на задней крышке
  • у различных моделей ВАЗ применяются несколько типов (видов) редукторов имеющих разное передаточное число
  • Когда мы поставим прибор, который разработан под другой редуктор, то погрешность в его показаниях, может составить до 10километров в час на каждые 50километров в час
  • То есть вы едете в разрешенном пределе 60-80, а на самом деле уже превышаете скорость и нарушаете правила, штраф – самая безобидная цена в таком случае
  • Совместимость для разных моделей спидометров и обозначена цветовой маркировкой

Причина поломки привода спидометра ВАЗ 2109

Так как гибкий вал является самой основной частью привода спидометра, то распространенной причиной отказа работы спидометра, является его обрыв. Вал ломается из-за естественного износа и подлежит замене.

Для проверки работы вала, приборная панель снимается, оболочку с валом кладут на край внутренней части торпеды, заводят мотор и едут со скоростью 20 километров в час. Если вал не крутится, то это его разрыв. В случае, если он исправно вращается, то проблема кроется в самом механизме спидометра.

Также, неисправность привода может заключаться и в износе шестерен, которые закреплены возле вторичного вала коробки передач.

Функции

Неправильно считать, что ДС служит исключительно для передачи информации относительно текущей скорости движения автомобиля. На деле задач у этого устройства несколько.

  1. Передача информации на приборную панель, а именно на спидометр, о скорости движения машины.
  2. Поддержка оптимального функционирования регулятора холостого хода.
  3. Передача данных на электронный блок управления с целью поддерживать оптимальные обороты в зависимости от режима передвижения.

ДС подключают в спидометру и контроллеру по средствам монтажного блока, расположенного в подкапотном пространстве. А внутри автомобиля, непосредственно на реле вентилятора печки, находится предохранитель датчика.

https://youtube.com/watch?v=7drLW_Qlgj4

Ошибки и признаки неисправности

Если устройство начинает работать некорректно или выходит из строя, следует обратить внимание на экран бортового компьютера. ошибок позволит определить, что ДС перестал функционировать должным образом и следует предпринять меры по устранению поломки

Код ошибки

Что означает

Р0500

Данная ошибка говорит о том, что ЭБУ не получает сигнал от датчика скорости

Р0503

Такой код ошибки информирует о поступлении неустойчивого сигнала от ДС, имеющего прерывистый характер

Если на приборной панели появились эти коды ошибок, следует обязательно осмотреть электросхему на предмет окисления или нарушения целостности контактов. Часто именно из-за этого ДС перестает передавать информацию.

Но есть и другие признаки, по которым можно определить, что ДС вышел из строя:

  • На приборной панели спидометр показывает неправильные данные о скорости или вообще стрелка не двигается;
  • При небольшом газовании обороты плавают, двигатель самостоятельно отключается;
  • Увеличивается расход горючего;
  • Мощность двигателя ощутимо снижается.

Указанные признаки могут являться сигналами о возникновении проблем с другими системами. Но если вы обнаружили один из характерных признаков поломки ДС, плюс на бортовом компьютере появился один из двух кодов ошибки, тогда проблема заключается именно в датчике скорости.

Проверка работоспособности

Не спешите выполнять замену устройства, пока не убедились, что виновником проблем является именно вышедший из строя датчик.

Проверка выполняется несколькими способами. Какому именно вы отдадите предпочтение — решайте сами.

Проверка работы ДС

Перед этим обязательно проверьте состояние проводки, контактов. Если они окислились или проржавели, имеются обрывы в цепи, тогда сам ДС вполне может быть работоспособным. Нужно просто вернуть проводку и контакты в функциональное состояние. Если проверка показала, что все целое и проблем с контактами нет, тогда проведите диагностику датчика скорости.

  1. Если не хотите снимать ДС, тогда поставьте автомобиль на ровную площадку, зафиксируйте колодками и домкратом поднимите левое переднее колесо. Вольтметр подключите к контактам датчика и руками начинайте вращать колесо. При этом смотрите на данные вольтметра. Если напряжение с частотой растут пропорционально увеличению скорости вращения колеса, ДС работает нормально.
  2. Еще один метод также не потребует снимать измерительное устройство. Но для этого вам потребуется контрольная лампа. Домкратом поднимите левое переднее колесо и подключите контрольную лампу к контактам ДС. После этого вручную вращайте колесо. Если лампа загорелась, датчик работает хорошо.
  3. Третий способ предусматривает демонтаж датчика и последующую проверку входного и выходного напряжения. Устройством для измерения показателей будет служить вольтметр.
  4. Четвертый способ активно используют те, кто предпочитает ремонтировать автомобиль своими руками. Здесь вам предстоит проверить привод датчика. Для этого поднимается колесо с помощью домкрата, и снимается датчик. Нащупайте привод ДС, после чего начните вращать колесо. Пальцами вы можете почувствовать, что привод совершает вращения. Если отсутствуют заедания, все крутится равномерно, тогда привод находится в исправном состоянии.

При обнаружении неисправности ДС, единственное верное решение — снять его и заменить новым датчиком.

Определив, что ваш ДС уже отработал свое, можно приступать к процедуре замены.

Причины неисправности спидометра

Механизм, измеряющий скорость на ВАЗ 2109, прост: на валу КПП находится шестерня, вращающая тросик, который соединен с указателем скорости, расположенным на приборке. Стрелка на шкале показывает скорость, с которой движется автомобиль, и показывается пройденный километраж.

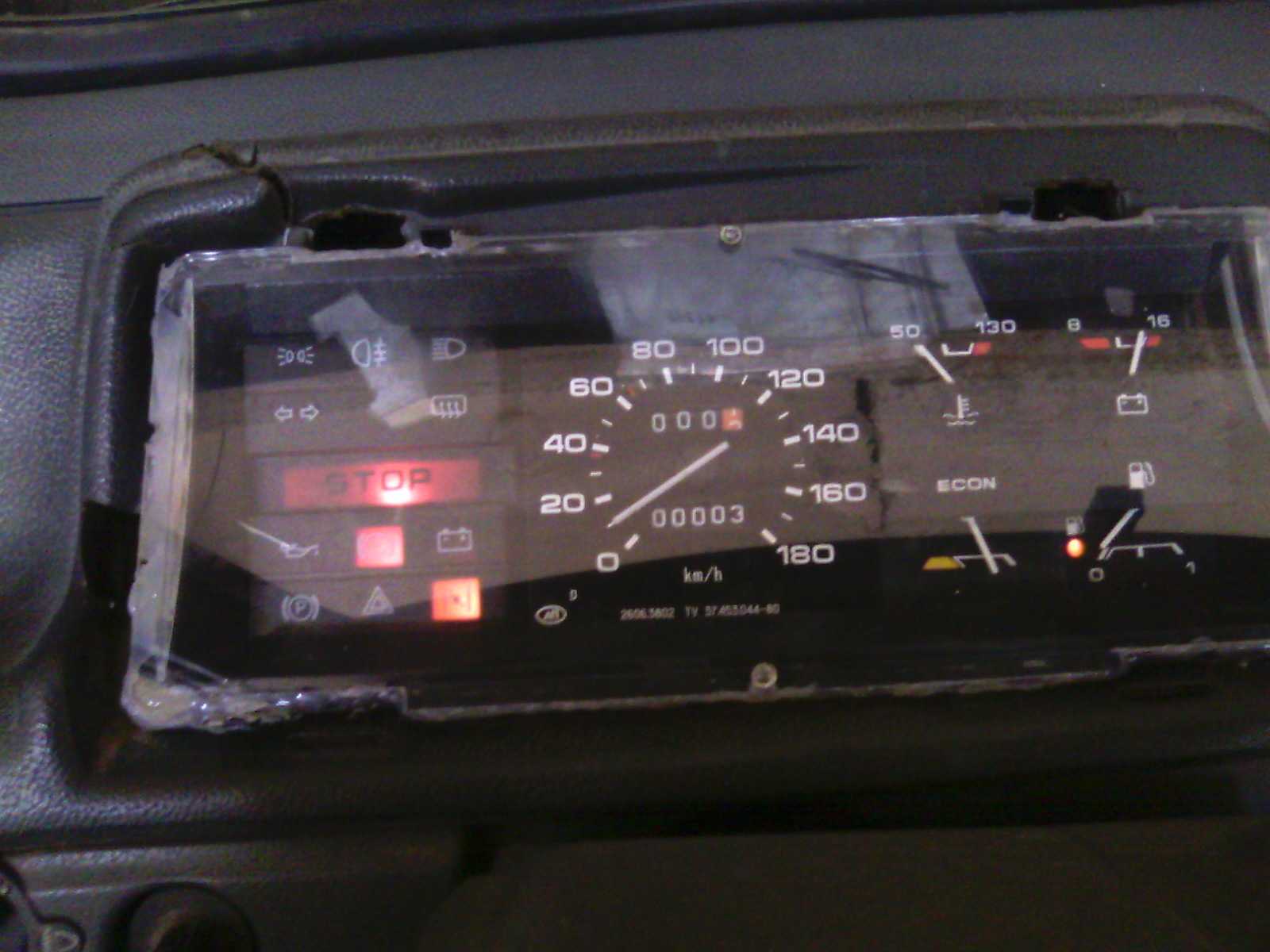

Комбинация приборов ВАЗ 2109

Если спидометр на ВАЗ 2109, то нужно выяснить, в чем причина:

  • не работает привод спидометра ВАЗ 2109;
  • оборвался тросик;
  • неисправен прибор.

Проверка механизма на работоспособность

  • неровно стоят цифры на циферблате или не двигаются;
  • при изменении скорости на счетчике отражаются неверные показания;
  • стрелка на шкале стоит на месте при движении автомобиля.

Для определения точной причины неработающего счетчика автомобиль лучше установить на подъемное устройство или смотровую канавку. Провести диагностику можно с помощью помощника. Для проверки нужно открутить гайку, удерживающую трос спидометра. Затем один человек крутит трос, находясь под машиной, а второй в салоне наблюдает за шкалой. Если при вращении тросика стрелка дергается, значит он и счетчик исправны.

Устраняем поломки спидометра на ВАЗ 2109: самостоятельно чиним привод и меняем трос

Причины неисправности спидометра

Механизм, измеряющий скорость на ВАЗ 2109, прост: на валу КПП находится шестерня, вращающая тросик, который соединен с указателем скорости, расположенным на приборке. Стрелка на шкале показывает скорость, с которой движется автомобиль, и показывается пройденный километраж.

Комбинация приборов ВАЗ 2109

Если не работает спидометр на ВАЗ 2109, то нужно выяснить, в чем причина:

  • не работает привод спидометра ВАЗ 2109;
  • оборвался тросик;
  • неисправен прибор.

Проверка механизма на работоспособность

  • неровно стоят цифры на циферблате или не двигаются;
  • при изменении скорости на счетчике отражаются неверные показания;
  • стрелка на шкале стоит на месте при движении автомобиля.

Для определения точной причины неработающего счетчика автомобиль лучше установить на подъемное устройство или смотровую канавку. Провести диагностику можно с помощью помощника. Для проверки нужно открутить гайку, удерживающую трос спидометра. Затем один человек крутит трос, находясь под машиной, а второй в салоне наблюдает за шкалой. Если при вращении тросика стрелка дергается, значит он и счетчик исправны.

Ремонт и замена привода

Причиной выхода из строя привода является износ шестерен. Ремонтные работы удобно проводить на смотровой канавке или подъемнике.

Замена привода спидометра ВАЗ 2109 выполняется по схеме:

  1. Для откручивания болта крепления КПП и корпуса привода можно воспользоваться торцевым ключом.
  2. Выкрутив болт и поддев отверткой корпус, снимаем его.
  3. Затем демонтируются старые шестерни и устанавливаются новые.

Привод прибора с шестерней

Меняя шестерни, следует посчитать зубья. Их должно быть такое же количество, как и на старых изделиях, иначе на приборной панели будет высвечиваться неверная информация. При снятии корпус следует осмотреть. Если будут обнаружены потеки масла, необходимо поменять кольца уплотнения. Перед установкой на место рекомендуется все детали промыть керосином. Сборка осуществляется в обратном порядке (автор видео -Vladimir Solokhin).

Замена троса

Замена тросика спидометра ВАЗ – простая процедура.

Она состоит из последовательности действий:

  1. Чтобы добраться до измерителей, необходимо снять приборку, открутив соответствующий крепеж.
  2. При замене механизма нужно отключить проводку от старого устройства и присоединить к новому. Плоскогубцами открутить гайку крепления тросика и прикрутить его к новому указателю.
  3. Далее счетчик устанавливается на место и собирается приборная панель.
  4. При замене троса его сначала нужно отсоединить от редуктора. Для этого нужно открутить прижимную гайку и можно отсоединять.
  5. Аналогично он откручивается от указателя скорости. Гайка в этом случае находится с обратной стороны.
  6. Гайка имеет проушину, к ней следует привязать крепкую нить либо мягкую проволоку.
  7. Затем трос нужно вытянуть с расчетом на то, что конец нити останется в салоне.
  8. Далее отвязываем нить от старого троса, привязываем к новому и втягиваем в салон. Теперь его нужно подключить. При отсутствии проушины нить привязываем непосредственно к гайке.
  9. При установке нового изделия его желательно смазать начиная от редуктора и до половины смазкой типа Литол или Шрус. Это продлит срок службы изделия, он не будет перетираться в местах сгибов.

Видео «Замена троса указателя скорости»

В этом ролике показывается, как снять низкую приборку и заменить трос на ВАЗ 2109 (автор видео — Ремонт Двигателя! И интересное!).

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
