Механизм регулировки фар на гранте, как отрегулировать своими руками (с видео и схемой)

Как производится регулировка фар на Ладе Гранте

Регулировка фар Лада Гранта может быть произведена самостоятельно на всех модификациях этого автомобиля. Принципы проведения работы схожи практически для всех машин. Регулировка фар должна быть сделана и на абсолютно новой машине, так как при езде она от тряски может дать сбой. Чтобы правильно отрегулировать оптику, надо знать технологию проведения такой работы.

Проверка и настройка фар Гранты

Для работы надо взять крестообразную отвертку, ящик с инструментами, запасное колесо и полностью заправить бак бензином. Теперь можно начать:

Автомобиль выставляют на горизонтальную поверхность.
Оставляют двигатель работающим на холостом ходу.
Выжимают ручной тормоз.
Надо проверить давление в шинах, и если это нужно, то подкачать их или спустить.
Перед автомобилем устанавливают искусственную стенку. Она должна быть высотой 1,8-2 метра и находиться на расстоянии 2,8-3,2 м. Ее можно изготовить из ДСП или подобных ей материалов.
На кресло водителя надо положить груз весом 55-70 килограмм, чтобы выровнять линию фар.
Затем надо сделать следующие замеры: расстояние между фарами, их высоту над дорожным полотном. Находят середину между ними. Все эти данные надо перенести на искусственную стену при помощи мела. Должна получиться точечная проекция, где будут обозначены края и центры фар Лада.Для регулировки света необходимо создать давление в кресле т.е. сесть в авто
Чтобы снять колебания кузова и амортизаторов, надо его слегка покачать.
Регулятор коррекции света фар Лада надо перевести в положение «один человек». Именно для этой операции положен груз на кресле водителя. Затем надо включить ближний свет. Теперь надо внимательно рассмотреть выход и фактическое отклонение каждого луча фары на Ладе.
Поднимают капот и находят корректоры. Отверткой выравнивают выход световых пучков. Они должны соответствовать точкам на искусственной стене и по вертикали, и по горизонтали.
Оптика считается хорошо отрегулированной, если лучи будут выходить прямо на свои проекции на стенке.
Проводят тестовый заезд для закрепления сделанной регулировки и проверки сделанной работы. Главное, чтобы пучки света от фар автомобиля не ослепляли других водителей.

Если что-то непонятно, то можно посмотреть видео по проведению такой регулировки.

Модернизация оптики на автомобиле

Чтобы не нарушалась геометрия светового потока, надо своевременно устранять деформации кузова автомобиля. Если внутри и снаружи стекол собралась пыль, убрать ее можно пылесосом. Фару при этом снимать не надо, а можно просто выкрутить галоген вместе с проводами. Если замечены дефекты или повреждения в отражателе, то его надо сменить.

Обязательно должны быть установлены лампы равной мощности и габаритов на фарах. Если этого нет, то и регулирование не поможет. Для того чтобы автомобиль выделялся из общей массы машин, можно попробовать изменить его внешность:

установить реснички на фары Лада;
укрепить подвеску из светодиодов — так называемые ангельские глазки;
покрасить фары в темные цвета или затонировать их.

Однако тюнинг фар — работа достаточно сложная, из-за того что надо выполнить требования по безопасности и различные регламенты, установленные государством. Передние фары машины должны светить с вполне определенной яркостью, а это можно достичь только с применением специального оборудования.

Делаем реснички для фар

Наиболее простой вариант — купить готовые реснички на фары Лада и наклеить их на верхнюю часть переднего светильника. Чтобы придать им нужную форму, можно воспользоваться строительным ножом с лезвиями или канцелярским резаком. Реснички можно сделать своими руками из пленочных материалов.

Для этого нужно приобрести виниловую пленку. Работа начинается с изготовления шаблона. Вначале его вычерчивают на бумаге, а затем вырезают ресничку по нему из винила. Наклеивается деталь при помощи мыльного раствора. Если одного слоя будет недостаточно, то можно наклеить и второе покрытие.

Третий способ — реснички из пластика. Он более сложен, так как понадобится снять оптику. Фары снимают и прикладывают пластик к стеклянному колпаку светильников. Пластмассу нагревают феном и разглаживают по форме фары. Затем их закрепляют изоляционной лентой, чтобы она не сдвинулась, пока не остынет. Нужный контур наносят маркером на пластмассу и вырезают резаком.

Полученные детали окрашивают краской и приклеивают на места. Чтобы познакомиться с другими методами производства таких работ, можно посмотреть многочисленные видео, посвященные этой теме. Для правильной настройки оптики и украшения автомобиля не нужно каких-либо особых навыков или знаний. Это можно сделать самостоятельно и долгое время пользоваться полученным результатом своей работы.

Примерная стоимость

Назвать точную стоимость ТО никак не получится, поскольку всё зависит от конкретной ситуации и перечня выполняемых работ, помимо регламентированных. А они обязательно будут.

Согласно данным официального сайта АвтоВАЗ, ориентировочные расценки такие:

Для ТО-0 1600 рублей для 8-клапанного ДВС. Остальные версии ТО-0 не проходят;
ТО-1 обойдётся в 5-6,5 тысяч рублей;
ТО-2 стоит около 6-7,2 тысяч рублей;
ТО-3 от 5 до 6,5 тысяч рублей;
ТО-4 от 6 до 7,3 тысяч;
ТО-5 около 5-6,5 тысяч;
ТО-6 обойдётся в 11,5-12,5 тысяч рублей.

Точную стоимость можно узнать после проведения диагностики. Мастера составят перечень необходимых работ.

Если сравнивать со многими другими автомобилями, ТО для Лады Гранты стоит дёшево. Но и за такую машину приходится платить деньги, если владелец заинтересован в поддержании её технического состояния на должном уровне.

Почему нарушается настройка

Регулировки угла наклона света сбиваются по нескольким причинам:

после механического воздействия при аварии;
из-за глубоких выбоин, ям, лежачих полицейских и неровных стыков дорожного полотна;
вследствие установки некачественных ламп сомнительного производства.

Угол светового пучка может сбиться из-за случайного наезда на глубокую выбоину при высокой скорости. Подвеска Гранты не может полностью поглотить силу мощного удара колеса об асфальт, и инерция передается по кузову. Рефлектор фары получает резкое ускорение вверх или вниз, регулировочный винт проскакивает, и световой луч светит неправильно. Также такое влияние могут оказать частые перекаты по бордюрам или высокий порог гаража.

Во время пути водители попадают в разные дорожные ситуации, случайно залетают в глубокие ямы или на высокой скорости проезжают по лежачим полицейским. Все это со временем сбивает положение регулировочного винта в рефлекторе фары. Однако монтаж китайских ламп ближнего или дальнего света влияет на угол светового пучка. На этот параметр воздействует расположение нити накаливания. Если колба установленной детали немного смещена по вертикали, то штатная оптика не сможет правильно собрать световой пучок и передать его на дорожное полотно. В таком случае также потребуется настройка угла света или замена ламп.

Почему нарушается настройка

Регулировки угла наклона света сбиваются по нескольким причинам:

после механического воздействия при аварии;
из-за глубоких выбоин, ям, лежачих полицейских и неровных стыков дорожного полотна;
вследствие установки некачественных ламп сомнительного производства.

Настройка угла света

Настройка фар Лада Гранта не потребует от водителя много времени и покупки стенда. Все работы займут не более 30 минут свободного времени без применения сложных инструментов.

Конечные результаты регулировки своими руками ничем не отличаются от профессиональной настройки на стенде. Стоимость проведения работ такого типа в автосервисе начинается от 1000 рублей. Официальный дилер потребует около 1500-2000 рублей. Регулировка не только положительно повлияет на видимость дороги, но и поможет сэкономить на полный бак бензина или новые лампы.

Инструменты для настройки положения рефлектора Гранты

Чтобы отрегулировать свет фар, потребуются следующие инструменты:

крестовая отвертка средних размеров;
чистая тряпка;
маркер или мел;
рулетка;
строительный уровень;
помощник для правильного распределения веса.

Подготовка

Перед началом работ выполняются подготовительные шаги, которые помогут получить более точные результаты. Для начала находим ровную площадку в неосвещенном месте с ровной стеной здания или гаража. Высота объекта должна быть не менее 2,5-3 метров.

Также рекомендуется выполнить действия:

тщательно моем автомобиль;
проверяем наличие запасного колеса и очищаем багажник от лишних вещей;
устанавливаем требуемое заводом-изготовителем давление шин;
заправляем полный бак бензина;
проверяем оптику на работоспособность всех ламп и компонентов;
поднимаем фару в верхнее положение, установив крутилку корректора в положение 0.

С увеличением пробега на стекле фары Гранты появляются царапины, сколы и помутнения. Перед настройкой рекомендуется вручную отполировать оптику с помощью ткани или специального состава против царапин, который продается в любом автомобильном магазине. Лампы дальнего света не участвуют в регулировке, однако следует проверить и их работу.

Отметка схемы на стене

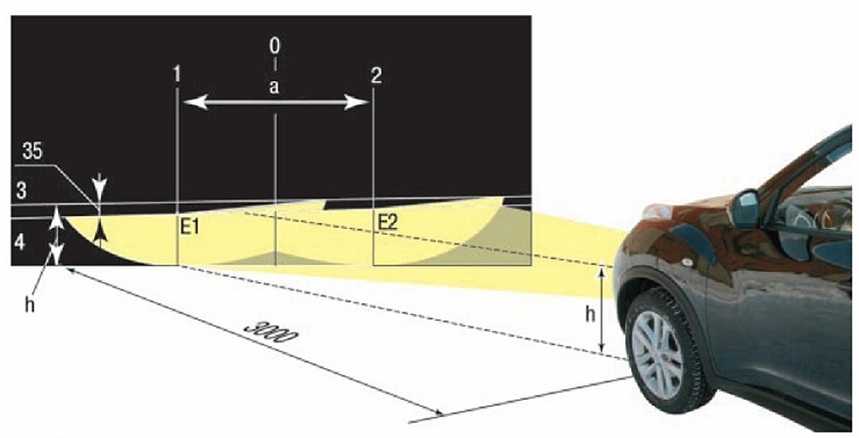

Световые приборы Гранты выдают плотный поток света с ровной горизонтальной линией и «галкой» для правостороннего движения. Для правильной регулировки потребуется нарисовать схему.

Для этого выполняем шаги:

Установить Гранту на ровной поверхности на расстоянии 5 метров от стены.
Пошатать кузов, чтобы расслабить подвеску.
Открыть капот.
Начисто протереть фары.
Замерить высоту от земли до расположения лампы в фаре.
Нарисовать горизонт маркером.
Отметить центр автомобиля с помощью вертикальной линии.
Замерить расстояние между лампочками фары и перенести его на схему от центральной точки Лады Гранты. Ориентир — значок решетки радиатора.

После того как схема нарисована, выполняются настройки.

Корректировка

После составления схемы просим помощника сесть на место водителя для правильного распределения веса. Это поможет точнее настроить горизонтальную плоскость. Для настройки света в Гранте требуется поворот регулировочных винтов, которые отвечают за наклон рефлектора влево и вправо, а также вверх и вниз.

Регулировка фар Лады Гранта производится по заранее обозначенной схеме на стене. Пучок должен отвечать параметрам:

Проходить ниже отмеченной горизонтальной линии на 5,5 сантиметров.
Место перехода в «галку» должно четко смотреть по отметкам расстояния лампочек относительно центра Гранты.
В области светотеневой границы не должно быть лишних засветок и ярких лучей, которые помешают встречным водителям.

Следует самостоятельно проверить работоспособность корректора фар Гранты. Для этого устанавливаем регулятор в положение 1 и 2 и следим за равномерным подъемом световой границы.

Самостоятельная регулировка фар позволит улучшить обзор дороги, исключить случайное ослепление встречных водителей, сохранит семейный бюджет.

Источник

Почему на сервисе лучше?

Конечно, многое из того, что касается работ первого ТО, можно сделать и в своем гараже, но действительно качественное обслуживание ваша машина получит только в сервисном центре, потому что именно там всегда есть любые необходимые приборы и инструменты. Тяжело работать без эстакады или подъемника. А если опираться лишь на собственный гараж, можно сделать новой машине только хуже.

Кроме того, покупая автомобиль, вы заключали договор с дилером, а это документ, исполнять его положения вы должны неукоснительно. Даже в новой машине может что-то сломаться, обнаружиться какой-нибудь дефект сборки, устранить который сами вы не можете. И вот вы разобрали полмашины и поехали к дилеру, а дилер не может помочь, потому что автовладелец нарушил условия. Выполняя профилактику грамотно и в срок, вы будете спокойны, когда гарантия закончится.

Особенности проведения ТО Лада Гранта

Отталкиваясь от официального регламента технического обслуживания для автомобилей Лада Гранта, владелец может вовремя поменять необходимые компоненты, поддерживать машину в хорошем состоянии и исключать внезапные серьёзные поломки, устранение которых обходится порой очень дорого. Обязательные контрольно-осмотровые работы при каждом ТО:

проверяется уровень тормозной жидкости;
проводится проверка активации сигнала о низком уровне этой жидкости;
оценивается состояние шлангов и трубок системы торможения;
проверяется лакокрасочное покрытие;
прослушиваются возможные шумы в составе узлов сцепления, коробки передач, мотора, руля, колёс;
определяется точность срабатывания всех передач;
оценивается состояние ручника.

Профилактические работы при каждом ТО:

проверяется момент затяжки крепежей на моторе и шасси;
меняется моторное масло;
ставится новый масляный фильтр;
проверяется ремень ГРМ;
проверяется состояние болтовых соединений на кондиционере.
проводятся работы в рамках и диагностики и регулировки.

Кроме того, осуществляется проверка и корректировка узлов и систем автомобиля:

угол поворота на передних колёсах;
концевик стоп-сигнала;
ВУТ;
распределитель тормозного усилия;
ручник;
тормозная система;
фары головного света;
габариты;
поворотники;
уровень выброса выхлопного газа;
ЭБУ;
ошибки в бортовом компьютере;
усилитель руля.

Если будут обнаружены какие-либо неисправности, их потребуется обязательно устранить. За это придётся платить отдельно, поверх стоимости самого технического обслуживания.

Почему многие водители считают, что за установку светодиодных ламп нет ответственности?

Действительно в нашей стране сложился интересный парадокс. Например, большинство водителей знают, что за установку в галогенные фары ксеноновых ламп в России предусмотрена ответственность, в виде лишения водительских прав. Именно поэтому, мы больше не видим массу автомобилей на дороге с «колхозным» ксеноном. Ведь согласитесь, ответственность за нелегальную установку ксеноновых ламп очень суровая.

Но почему же тогда с каждым годом на дорогах России появляется все больше машин со светодиодными лампами, которые как правило устанавливаются владельцами транспортных средств самостоятельно?

Дело в том, что очень большое количество автолюбителей считают, что светодиодные лампы можно устанавливать в переднюю оптику. Особенно если учитывать, что многие продавцы светодиодных ламп ближнего и дальнего света предоставляют большое количество различных сертификатов и разрешений, заверяя покупателей, что LED лампы в галогенную или ксеноновую оптику доступные в продаже, действительно разрешены в нашей стране для применения и продажи.

Но на деле выясняется, что большинство сертификатов на подобные лампы на момент продажи либо уже не действуют, либо приостановлены.

Так же не стоит забывать и том, если продажа LED ламп разрешена и имеются действующие разрешения и сертификаты, то это не означает, что каждый автовладелец имеет право устанавливать их в передние фары своей машины.

Поэтому наличие сертификации светодиодных ламп на территории России не означает, что вы имеете право установить их в свою машину. Да, купить вы можете. Но не более того, если ваши передние фары строго предназначены для работы только с ксеноновыми или галогенными лампами.

То есть, ситуация точно такая же, как и с ксеноновыми лампами, установка которых категорически запрещена в автомобили, оснащенные передней оптикой предназначенной для галогенных ламп накаливания.

Соответственно, установив в свои галогенные или ксеноновые фары LED ламы ближнего и дальнего света, вы грубо нарушите действующее Российское законодательство, а именно:

статью 12.5 части 3 КоАП РФ:

3. Управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, –

влечет лишение права управления транспортными средствами на срок от шести месяцев до одного года с конфискацией указанных приборов и приспособлений.

Проверка и настройка фар Лада Гранта

Поговорим о регулировке фар, которая схожа с тем, как проводится регулировка на других моделях автомобилей. Проводить данную процедуру нужно, как на полностью новом автомобиле, так и после движении по неровной дороге.

Если у Вас перестал гореть ближний свет фар, то виной тому может стать реле или предохранитель. А если наоборот, ближний свет не выключается, то, скорее всего у Вас «залипло реле«.

Для регулировки нам потребуется обзавестись крестовидной отвёрткой типа «Филипс», стандартным инструментом, а также запасным колесом и полным баком бензина (по возможности). Последние пункты нужны для того, чтобы обеспечить полную загрузку транспортного средства.

Автомобиль нужно установить на ровную поверхность полностью горизонтального типа.

Проверка горизонтальности установки автомобиля
После этого автомобиль заводится и работает на холостом ходу. Чтобы зафиксировать его положение, выжимается ручной тормоз. В случае не подтянутого или не работающего ручного тормоза под задние колёса можно установить противооткатный «башмачок».
Проверьте давление в колёсах. Если оно не соответствует норме, то подкачайте или спустите их.
Далее перед машиной устанавливается специальная стенка, высота которой достигает двух метров, а расстояние к ней равно около трём метрам. В принципе, стенку можно изготовить и самому из ДСП или фанеры, а также других доступных материалов. Либо автомобиль ставят перед ровной стеной, ка которую наносят разметку.

Регулировочная схема для настройки фар
На водительское кресло кладется груз весом до семидесяти килограммов, что необходимо для выравнивания линии фар. Можно попросить сесть за руль напарника.
Дабы снять колебания кузова, а также его амортизаторов, автомобиль аккуратно раскачивается.
Далее переводим регулятор гидрокорректора света Лада Гранта в положение «один человек». Именно это положение соответствует грузу в машине на водительском кресле.

Гидрокорректор в положении «0»
Включаем ближний свет, изучая выход и реальное отклонение лучей фар на машине.

Настройка фары (барашки для регулировки)

Барашек служит для регулировки в горизонтальной плоскости, а болт-шестигранник регулирует положение пучка света по вертикали. По возможности, пучки должны максимально точно соответствовать точкам на изготовленной стене, как в вертикальной, так и в горизонтальной плоскости.

На фото два барашка регулировки фар

Самый труднодоступный болт регулировки в вертикальном положении

Теперь проводится, так называемый, тестовый заезд. Это нужно сделать для того, чтобы закрепить регулировку фар, а также проверить, была ли сделана работа правильно. Следите за тем, чтобы пучки света не ослепляли водителей, которые едут вам навстречу.

Улучшаем качество проделанной работы

Чтобы добиться оптимального результата, необходимо проверить, чтобы кузов автомобиля не располагал теми или иными деформациями, иначе настроить фары будет крайне трудно, и свет от них будет светить, как будто, в разброс.

Проверьте и то, чтобы стекло оптических приборов было максимально чистым. Удалить пыль и некоторые другие виды грязи можно при помощи пылесоса, не демонтируя фару.

Даже не вооружённым глазом видно царапины на фаре автомобиле

Если автомобиль эксплуатируется уже длительное время, тем более на грунтовых дорогах, то стекло фар могло получить повреждения в виде небольших царапин. Менять фары совсем необязательно. Достаточно будет просто отполировать их.

Некоторые проблемы могут случаться и при повреждении отражателя или при нарушении его геометрии. Тут помочь уже сложно, так как зеркальная поверхность восстанавливается крайне сложно. Придётся заменить отражатель новым. Обнаружить дефекты на нём совсем несложно, так как равномерность искривлений картинки на отражателе будет нарушена.

И, конечно же, учитывайте то, что в оптике должны быть установлены лампы с равной друг другу мощностью, а также с идентичными размерами. Если это не так, то толку от регулировки не будет вовсе.

Подготовка и настройка фар в соответствии с ГОСТом

Схема корректировки

Предварительно проверяем давления в шинах, размещаем груз (75.0 кг.) на переднем сиденье, выжимаем рычаг стояночного тормоза;
На стене (преграде) рисуем горизонтальную линию на расстоянии 550 мм. от земли. Это и будет уровень видимости зрачков водителя на расстоянии трех метров от переднего бампера;
Перпендикулярно прорисовываем линию, проходящую по центру светового луча для каждой из фар: линия 1 и 2.
Проводится вертикальная линия по центру.

Корректировка и настройка фары вручную

Замеряем расстояние линий 1 и 2, они должны быть равными. Для объективности данных, качнем бок машины, проверим точность восстановления кучности луча, имитируя дорожный ухаб;
При помощи гидрокорректора завершаем настройку фар по высоте. Изначально рычаг устанавливаем в положение «0». Мастера рекомендуют настраивать каждую из фар по отдельности, предварительно закрыв неактивную непрозрачным материалом;
Регулировка ближнего света фар на Лада Гранта считается завершенной, когда световые пятна на стене полностью совпадают с горизонтальной линией;
При необходимости, повторите процесс настройки вновь.

Ответ эксперта

Если знаете, как снять корректоры, то и займитесь этим на досуге. Чинить мы их здесь не будем, менять – тоже. Вместо этого используем одну хитрость. Внимательно изучите все фото, и затем приступайте к работе.

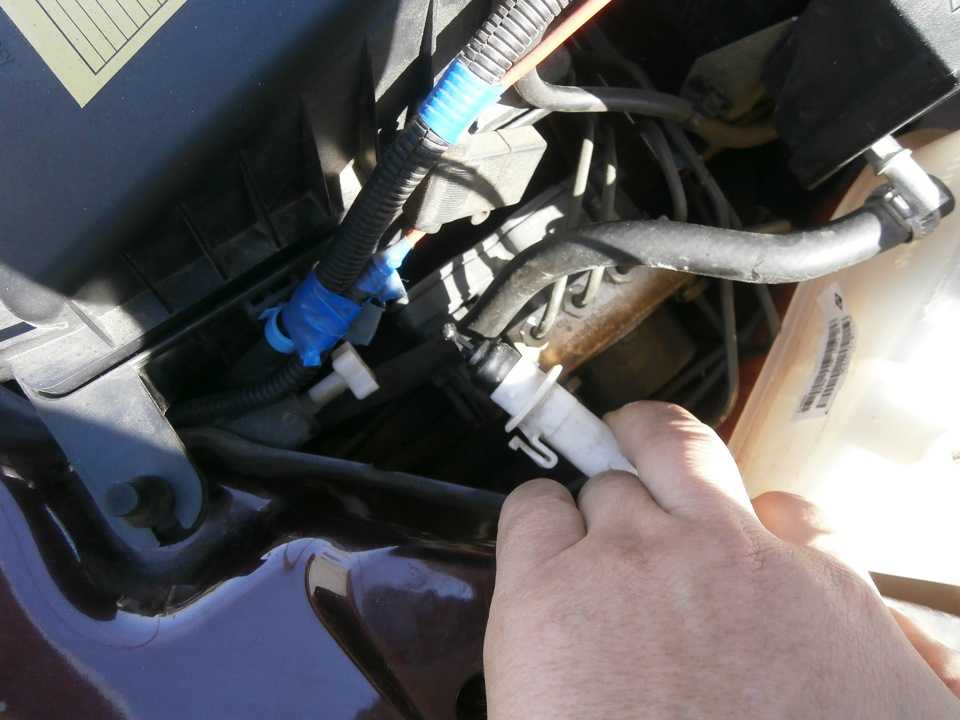

Аккуратно снимаем, а при необходимости сначала откусываем оба шланга на каждом модуле. Внутри будет жидкость, она – ядовитая;

Откусанные шланги гидрокорректора на левой фаре

Саморез у нас давит на поршень, а вкручивать его надо под углом. В этом и есть хитрость.

Регулировка по высоте

При необходимости проводят дополнительную настройку. Для этого нужен ключ-шестигранник «на 6». Регулировочный винт в «Гранте» закреплён над модулем корректора, который надо установить на место.

Регулятор направления «по вертикали»

Саму настройку проводят по стандартной методике. Но будем считать, что «боковые регуляторы» находятся в правильном положении. Тогда процедура упростится:

Отъезжаем от стены на 5 метров;
Добиваемся, чтобы верхняя горизонтальная граница была на расстоянии 52-53 см от земли. Выше не надо – будете «слепить» встречный транспорт.

Кстати, регулировать фары лучше по одной (вторую закрывают). Желаем удачи!

Периодичность ТО

Автомобилистам также следует знать про график ТО Лада Гранта, поскольку именно в эти промежутки времени, как считает автопроизводитель, наступает период завершения срока службы некоторых расходников. Плюс требуется откорректировать некоторые системы, подправить узлы, проверить исправность механизмов и пр.

Для автомобилей Лада Гранта периодичность обслуживания определяется по пробегу или возрасту транспортного средства. Это позволяет разделить процедуру на несколько основных ТО. Обычно указывается периодичность проведения обслуживания от нулевого (первого) до восьмого (седьмого) ТО.

Актуальная периодичность, прописанная в регламенте компании АвтоВАЗ применительно к моделям Лада Гранта, такая:

2000-3000 км.;
14500-15000 км или 1 год эксплуатации;
29500-30500 или 2 года;
44500-45500 или 3 года;
59500-60500 или 4 года;
74500-75500 или 5 лет;
89500-90500 или 6 лет;
104500-105500 или 7 лет.

Здесь соответственно прописана периодичность обслуживания для 8 процедур посещения сертифицированных сервисных центров.

Видео «Регулировка фар на автомобиле Лада Гранта»

В этом видео от Сергея Герасимого демонстрируется, как отрегулировать ближний свет на Ладе Гранта.

Добрый день, коллеги!

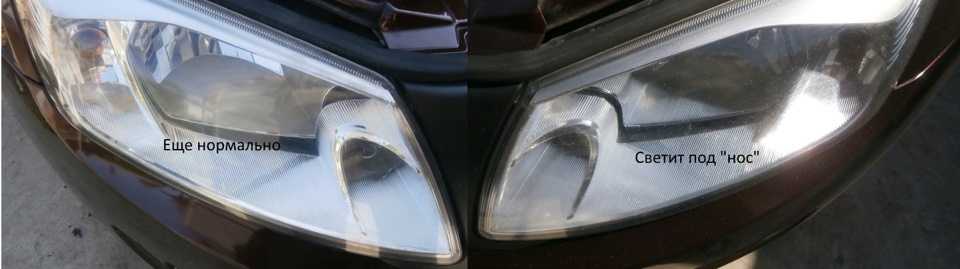

Есть такая неприятность как плохой свет, не в смысле сами фары светят плохо, а светят они не туда. В смысле на дорогу, но «под нос». «Падать» фары начали еще весной, но как-то слегка, пару метров в даль потерял. А вот к отпуску резко села водительская сторона, буквально в два дня, бац и 5 метров, хоть дальний врубай:

30-33мм, я бахнул 33 — многовато оказалось ))))— фиксатор для штока (сделал из стальной пластины от чего-то за пару минут)

Понеслась:1 — отщелкиваем гидрик из фары2 — откусываем гидрик от магистрали, за второй не бойтесь контуры разные (берегите глаза — псцыкает адски и во все стороны):

Вообще после такого вторжения неизбежна регулировка фар, но времени у меня уже не было. А с длиной отрезка трубы я промазал, примерно на 2 мм, высоковато светили — решил регулятором, выкрутил до отказа:

Расходы — 95 рублей. Экономия почти 200 руб, не считая услуг по замене (если делать в сервисе). Новый комплект стоит от 275 рублей на Гранту.

Дневные ходовые огни на основе диодов

Что касается дневных ходовых огней Гранты, то они очень быстро и довольно легко модернизируются. Ни без финансовых вливаний, но бесплатным в этом мире ничего не бывает.

Для тюнинга дневных ходовых огней Lada Granta достаточно прибегнуть к замене галогенных ламп светодиодами.

Купить диодные лампы можно практически в любом автомагазине. Стоить они будут в разы дороже, чем стандартные лампы накаливания заводской сборки, но, с другой стороны, долговечность и эффективность у них тоже выше. В уме прагматичного автомобилиста чаша весов должна перевесить в пользу более привлекательного, хоть и дорогого, товара.

Процесс установки лампы ДХО Лада Гранта

При выборе auto led lamp хозяин авто должен учесть: у ламп ходовых огней отсутствует цоколь. Хотя, если вы приобрели светодиоды с его наличием – это ещё не конец света. Есть два варианта выхода из затруднения:

обмен светодиодов при условии сохранения чека, либо же налаженных контактов с продавцом;
аккуратное отделение цоколя от светодиодной лампочки.

Оба выхода из ситуации приемлемы. Никаких трудностей на пути к их осуществлению не должно возникнуть.
