Настройка гбо диджитроник макси 2 своими руками

Настройка форсунок гбо digitronic

Постараюсь ответить на вопрос Александра заданный на форуме, возможно кому, то еще будет полезно.

Настройка оборудования Stag, Digitronic и некоторых других фирм осуществляется при помощи кривой коэффициентов (кривая оранжевого цвета). А для понимания текущего состояние настроек применена система сбора и анализа данных о бензиновом впрыске при работе на бензине и на газе. Данные о впрыске выводятся ввиде кривых зеленого и синего цвета.

  • Кривая зеленого цвета это время впрыска бензина при работе на газе, строится она относительно разряжения в коллекторе (данные MAP сенсора).
  • Кривая синего цвета — это время впрыска бензина при работе на бензине, строится так же относительно разряжения в коллекторе (данные MAP сенсора).
  1. В начале настроек ГБО Digitronic вносятся данные о установленных форсунках, давлении в редукторе, датчиках и прочие параметры.
  2. Затем производится автонастройка (делайте настройки исключительно на хорошо прогретом двигателе).
  3. Далее необходимо перейти на бензин и проехать стабильно, не резко ускоряясь (лучше по свободной трассе, на 4 передаче) несколько километров для сбора бензиновой кривой (синего цвета). Назовем ее эталонной — она показывает какие времена впрыска в зависимости от нагрузки при работе на бензине.
  4. Далее Вы переходите на газ и повторяете свою поездку. Это необходимо для сбора кривой зеленого цвета.

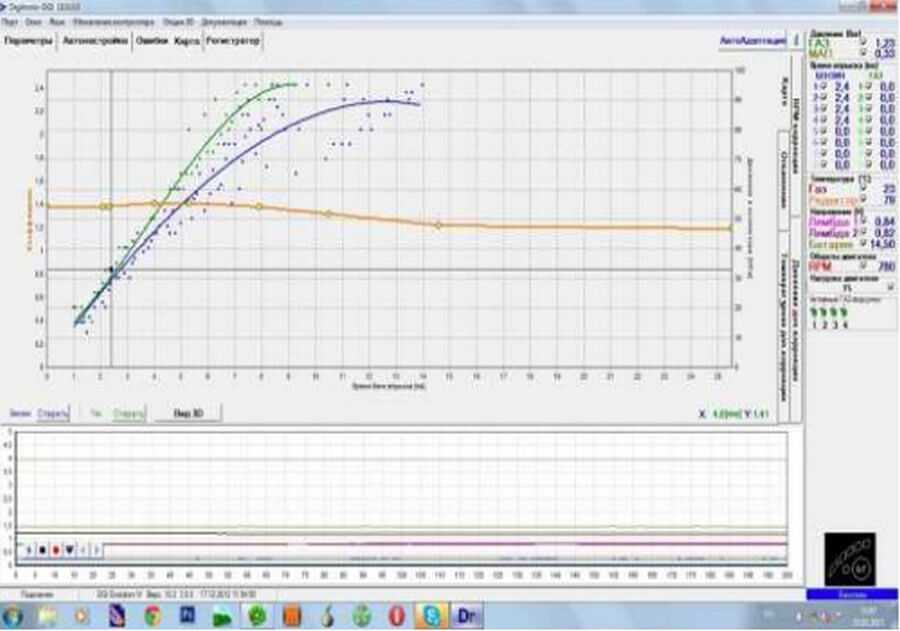

Сравнение кривых зеленого и синего цвета.

Для наглядности я буду использовать картинку с не правильно настроенной системы.

Как Вы видите обе кривые уже собраны, но после 3,5 мс они начинают расходиться. Найдите на оси Х значение 6 мс. Продлите визуально линию вверх с этого значения, до пересечения с синей кривой. Я сделал это на рисунке ниже.

Теперь двигайте воображаемую линию в право или в лево, к кривой зеленого цвета. На моем рисунке это синяя прямая (если посмотреть справа на ось Y, то Вы увидите какое разряжение в коллекторе было при впрыске бензина 6 мс. В нашем примере это 0,6 атм). При пересечении воображаемой горизонтальной линии с зеленой кривой опустит перпендикуляр вниз на ось Х. На моем примере мы попадаем на время 7,5 мс.

Получается, что при езде на бензине у нас при разряжении в коллекторе 0,6 атм, время впрыска было 6 мс. А при езде на газе при том же разряжении (грубо говоря при том же потреблении воздуха) время впрыска бензина стало 7,5 мс. Это говорит о том, что автомобиль адаптировался к неправильному составу смеси и прибавил впрыск на 25%. Следовательно нам, для правильной настройки ГБО, необходимо поднять коэффициент (оранжевая кривая) до такого значения, чтобы время впрыска бензина на бензине совпало временем впрыска бензина на газе. Визуально это подтвердится совпадением зеленой и синей кривой.

Внесение изменений в кривую коэффициентов.

  1. Для начала на месте начала расхождения синей и зеленой кривой строим воображаемую вертикальную линию.
  2. На месте пересечения этой линии и оранжевой кривой ставим точку.
  3. Все точки правее (на нашем примере) удаляем.
  4. Ставим точку в том месте, куда не доходит бензиновая (синяя) кривая. Это можно не делать, а поднимать саму правую точку, но тогда она будет задрана очень высоко и это просто будет смотреться странно :). В идеале на этапе ввода данных о форсунках и датчиках можно отредактировать максимальные и минимальные времена впрыска, тем самым исключив из программы значения которые попросту не используются. Например мы видим на картинках, что время впрыска не превышает 10 мс, зачем нам таблица до 25 мс?. Но на картинках в примере этого не сделано.
  5. Поднимаем добавленную правую точку, примерно до значений как показано на рисунке ниже. На сколько поднимать коэффициент зависит от расхождения кривых.

Мы подняли кривую коэффициентов и теперь необходимо проверить, что получилось. Сотрите кривую газа (зеленого цвета) и постройте новую — проехав на газе, как описывалось выше. Если все сделано правльно, то кривая газа сместится ближе к кривой бензина (я нарисовал это на картинке выше), а возможно (если мы переборщили с коэффициентом) сместится за нее.

Повторяйте вносить коррективы в кривую коэффициентов пока не добьетесь совмещения кривых. Совмещение синей и зеленой кривой говорит о правильности настройки ГБО Digitronic.

Источник

Блок управления Digitronic MAXI 2

Для четырех цилиндровых двигателей компания Digitronic разработала блок управления MAXI 2. Данная линейка создана с целью сокращения времени монтажа, связанного с установкой и калибровкой.

Основа блока – тридцати двух разрядный процессор с возможностью модернизации. Такой блок можно быстро смонтировать благодаря небольшому числу проводов и герметичному компактному корпусу. Калибровка осуществляется через функции, расположенные на двух панелях, что убирает проблему переключения между закладками. Есть отдельная кнопка с зуммером, которая подключается с помощью трех проводов.

Программные возможности блока включают в себя отображение параметров работы двигателя на осциллографе, карту времени впрыска бензина в формате 2D, функции коррекции давления и температуры газа с соответствующими картами, подогрев газовых форсунок, установку предельной нагрузки на газовую смесь, изменение времени для открытия и закрытия форсунок, а так же потока через них, и многое другое.

Блок MAXI 2 совместим почти с сорока производителями газовых форсунок, среди которых AEB, Hana, Valtek, Rail, Matrix. Функциональные и программные характеристики позволили стать Digitronic MAXI 2 одним из самых популярных на российском рынке.

оборудования

Оборудование ГБО марки Digitronic для 4-го поколения хорошо подходит для российского рынка. Оно рассчитано на местные условия с перепадами температуры окружающей среды и различные условия управления автомобилем. Компания даёт хорошую гарантию на случай возникновения неисправности того или иного элемента системы.

Компания категорически не рекомендует монтировать ГБО 4-го поколения своими руками. Это вопрос безопасности, кроме того, самостоятельная установка и настройка могут вызвать неисправности различных узлов оборудования.

В то же время благодаря своей популярности установка и настройка могут производиться во многих автосервисах. Компания разработала курс обучения, которым может воспользоваться любой желающий автомастер.

Схема подключения поставляется вместе с комплектом оборудования. В инструкции освещена первичная настройка, которую рекомендуется производить в специализированном автосервисе. Настройка в ходе эксплуатации может производиться и самостоятельно.

Как обстоят дела в реальности?

Начать следует с материальной выгоды. Опытные автолюбители, которые уже давно катаются на газовом оборудовании, внесли ясность в этот вопрос. Они говорят, что для получения реальной выгоды от газа нужно проезжать минимум 30 тысяч километров в год. В интернете нередко можно встретить отзывы (ГБО 4 поколения – не исключение) о том, что покупка всей аппаратуры на семейный автомобиль, на котором изредка совершались загородные поездки, не оправдалась.

Что ж, это вполне объяснимо. Дело в том, что газ – топливо низкокалорийное, на нем значительно проседает мощность на низких оборотах. Учитывая, что в городе часто приходится стоять в пробках, пользуясь чаще пониженными передачами, вся экономия сгорает, вылетая в трубу. Редкие поездки за город «погоды» особо не делают.

Теперь что касается слухов о большем сроке службы моторного масла. Действительно, в большинстве случаев машина и в самом деле может откатать большее количество километров на одной заливке упомянутой жидкости. Если говорить о «Жигулях», масло на которых вы меняете сами, или же не заморачиваетесь с посещением дилерских центров ТО, то все в порядке. Но комментарии владельцев продукции западных гигантов автомобильной промышленности прямо заявляют о том, что отметки о прохождении планового ТО вы в таком случае не получите точно. Так что экономия в этом плане получается нулевой.

Пошаговая инструкция по настройке газобаллонного оборудования

Предварительно требуется прогреть транспортное средство до рабочего уровня. Затем снять нагрузку (обогрев, кондиционер, обдув и т. д.) с двигателя, чтобы автомобиль остался на холостом ходу. Перед входом в меню параметров нужно подключиться к газобаллонному оборудованию с помощью специального шнура. При необходимости ПО нужно обновить до последней версии прошивки. Алгоритм настройки ГБО Digitronic через специальное программное обеспечение:

  1. Выставить основные параметры автомобиля (число цилиндров, тип двигателя и т. д.), а во вкладке «Установки ГАЗ контроллера» выбрать тип форсунок, термодатчики и др.
  2. В калибровочном разделе требуется указать рабочее и аварийное газовое давление. Настройка калибровки производится автоматически с помощью инструмента адаптации ISA-2. Осуществлять ее нужно на прогретом ДВС (двигателе внутреннего сгорания).
  3. Когда процедура завершена, система предлагает проехаться, чтобы настроить бензокарту. Во время езды на мониторе ноутбука будет отображаться карта, состоящая из разноцветных клеток. Нужно, чтобы максимальное их количество окрасилось в черный.
  4. После получения достаточного количества информации по использованию бензинового топлива следует переключиться на газ и продолжить движение.

Для заполнения каждой карты обычно требуется проехать несколько километров. Кривая бензиновой и газовой карты должны быть максимально приближены. Если они не совпадают, нужно скорректировать коэффициент:

  1. Установить отметку на оранжевой кривой линии в точке расхождения двух графиков.
  2. Выставить точку на оранжевой кривой в месте схождения синей и зеленой линии.
  3. Выбрать область наибольшего отклонения газовой и бензиновой кривой. Данную точку необходимо зажать и переместить так, чтобы минимизировать несовпадение.
  4. Повторно совершить выезд на авто, чтобы сформировать новые карты. Если они снова не совпадут, нужно попробовать заново произвести всю процедуру.

Совпадение графиков карт не является стопроцентной гарантией правильности топливной смеси. После первичной настройки нужно некоторое время эксплуатировать автомобиль, чтобы понаблюдать за «поведением» кривой. При необходимости нужно произвести дополнительные действия для получения наилучшего результата.

Подбор правильной газовой смеси

Чтобы определить оптимальные характеристики горючего, необходимо:

  1. Завести автомобиль и прогреть газовое топливо и редуктор до рабочего состояния.
  2. Переключить транспортное средство на бензин и дать двигателю поработать около 10 минут. Понаблюдать в программе, как время впрыска меняется. Рекомендуется дополнительно проследить за топливной коррекцией и лямбдой.
  3. Переключить автомобиль на газ и проверить, как меняется время впрыска топлива. Возрастание говорит о бедности газовой смеси, поэтому электронный блок управления пытается обогатить ее. Необходимо добиться, чтобы при переключении с бензина на газ впрыск не менялся. Для этого нужно перемещать оранжевую кривую вверх или вниз, пока не будет достигнут желаемый результат.

Допускается отклонение на уровне 10%. Программное обеспечение позволяет корректировать и другие параметры, чтобы более точно настроить работу газобаллонного оборудования. Самостоятельно выставить правильные характеристики непросто, поэтому лучше обратиться к специалисту, который оптимизирует работу автомобиля на газовой топливной системе.

Компания «Газомания» специализируется на установке и техническом обслуживании ГБО в Санкт-Петербурге. Опытные мастера быстро и точно отрегулируют газобаллонное оборудование, чтобы получить оптимальные показатели.

При необходимости менеджеры компании ответят на интересующие вопросы и оформят предварительную заявку. Если вам требуется установка или регулировка ГБО 4 поколения, звоните по телефону +7 (812) 777-0-180.

Источник

Характеристики и функциональность контроллера

Производство электронного блока управления для газовых систем налажено на Польском заводе бренда «AC», чья продукция давно зарекомендовала себя на рынке ГБО.

Разработано устройство на 32-х битном высокопроизводительном процессоре, имеет компактную конструкцию, собранную в герметичном пластиковом корпусе удобную для монтажа.

Основные возможности Дигитроник Макси 2/Titan:

  • совместим с метановом/пропановым ГБО
  • предназначен для двигателей до 4-х цилиндров, с распределенной подачей топлива (попарная, фазированная, асинхронная)
  • построение 2-д карты по времени впрыска
  • работа в связке с регистратором параметров и осциллографом
  • подходит к турбированным ДВС, также с системой вальватроник
  • имеется корректировка по t° и давлению газа
  • работа с подогревом газовых инжекторов
  • регулировка количества аварийных пусков со звуковой сигнализацией
  • доступна система старт-стоп (совместима с гибридными силовыми установками, прогретый мотор запускается сразу на газе)
  • автоматическая регулировка датчика уровня топлива
  • тестирует компоненты (газовый клапан, зуммер, форсунки, LED сигнализация), считывает и записывает ошибки системы
  • автоматическая калибровка
  • чтение оборотов мотора по сигналам бензиновых форсунок
  • настройка по bluetooth соединению
  • адаптация к работе с основными видами газовых форсунок
  • возможность установки блокировки с пин кодом (по истечении запрограммированного времени машина перестанет переходить на газ)
  • записывает параметры машины и газового оборудования с последующим информирование о техническом обслуживании ГБО

По заверению завода производителя, электронный блок управления газобаллонным оборудованием 4-го поколения диджитроник макси два, по сравнению с предшественником (макси-1 (он же digitronic four maxi снятый с производства)), имеет повышенное качество и надежность проверенную многочисленными тестами. К том же за умеренную стоимость, средняя цена за оригинальный комплект электроники Maxi-2, в который входит мап сенсор, кнопка газ/бензин, жгут проводов составляет 7150 рублей.

Также опираясь на отзывы владельцев авто, можно сделать вывод, что каких-то глобальных проблем в процессе эксплуатации газовой системы с контроллером макси-2 не возникает.

Причинами неисправностей обычно являются:

  1. некачественная установка
  2. несоблюдение межсервисного интервала (ТО)
  3. поставлен не оригинальный контроллер.

BRC

Один из наиболее известных Итальянских брендов производителей ГБО. Все комплектующие производятся на одном заводе и подгоняются друг под друга. ГБО BRC — это качественный продукт, который прослужит долго. Но как и все качественное, оборудование этого производителя не может стоить дешево.

К плюсам можно отнести:

  • Высокое качество продукции;
  • Скорострельность форсунок;
  • Сбалансированность всего оборудования и стабильную работу при любых условиях.

Минусы это:

  • Высокая цена;
  • Неразборная конструкция форсунок, что не дает возможности производить их ремонт с помощью рем.комплектов;
  • Нецелесообразность использования на коммерческом транспорте.

Таким образом ГБО BRC — это надежное, но дорогое оборудование, которое целесообразно устанавливать на средний или премиум класс новых автомобилей.

Элементы ГБО. Газовые баллоны

То же касается и газовых баллонов, поставляемых в комплекте оборудования Digitronic. Они делятся на цилиндрические, тороидальные для пропан-бутановой смеси, а также баллоны для метана. Цилиндрические баллоны могут выдерживать давление в 30 Бар (рабочее — 20 Бар) при температуре от -20 до +65 градусов по Цельсию. Их объём может достигать 100 литров. Такие баллоны удобно устанавливать в багажник автомобиля.

Тороидальные подойдут для владельцев кроссоверов и внедорожников, использующих ГБО 4-го поколения. Подобные баллоны можно устанавливать на место для запасного колеса под днищем автомобиля. Возможна установка и в другие отсеки автомобиля. Они также выдерживают давление до 30 Бар при рабочем в 30 Бар. Тороидальные баллоны могут иметь как внешнюю, так и внутреннюю горловину для подключения клапана. Баллоны второго вида наилучшим образом подходят для монтажа снаружи автомобиля.

Бесшовные баллоны Digitronic для метана делятся на три вида – стальные, металлокомпозитные и усиленные карбоволокном.

Последние наиболее безопасны с учётом условий эксплуатации ГБО, работающего на метане. Они выдерживают максимальное давление в 300 Бар при рабочем в 200 Бар. Максимальное давление внутри баллона при эксплуатации не должно превышать 260 Бар при температуре +15 градусов Цельсия. Температура, при которой могут эксплуатироваться баллоны данного вида, может варьироваться от -40 до +80 градусов. Разумеется, при разной температуре максимальное давление газа будет различным, что необходимо учитывать для безопасной эксплуатации.

Другие элементы

Компания Digitronic поставляет на Российский рынок редукторы, инжекторные рейки, манометры, фильтры и периферию.

В каталоге продукции имеется семь видов газовых редукторов. Это главный элемент в системе ГБО автомобиля. Он служит для снижения давления газовой смеси до уровня, при котором она может подаваться в двигатель. Они различаются видом используемой газовой смеси (пропан или метан) и мощностью двигателя, на который рассчитаны. Метановые редукторы AT-12 и AT-12HP рассчитаны на двигатели мощностью до 250 и до 400 лошадиных сил соответственно.

Метановый редуктор

Максимальная мощность для пропановых редукторов – до 300 лошадиных сил DIGITRONIC PALLADIO. При этом их выбор обширен и позволяет выбрать модель для популярнейших двигателей с небольшой мощностью. Так, газовый редуктор DIGITRONIC ALASKA рассчитан для автомобилей с мотором до 120 лошадиных сил. Все образцы имеют встроенный фильтр жидкой фазы. Благодаря этому нет необходимости устанавливать дополнительный клапан. В качестве преимущества редуктора DIGITRONIC ANTARTIC SUPER можно указать то, что он может полностью разбираться, благодаря чему облегчается его ремонт в случае неисправности. Кроме того, его прокладки сделаны из материала, который устойчив к агрессивным средам. Данный редуктор рассчитан на двигатели мощностью до 240 лошадиных сил.

Газовые фильтры представлены в четырёх модификациях, имеющих схожие характеристики. Схема их подключения одинакова. Они могут работать при температуре от -20 до +120 при давлении 450 кПа. Данный элемент устанавливается между датчиком давления и редуктором и служит для очищения газовой смеси от сторонних примесей. Он важен из-за различного качества газа, продающегося на российском рынке, вследствие которого могут возникнуть неисправности.

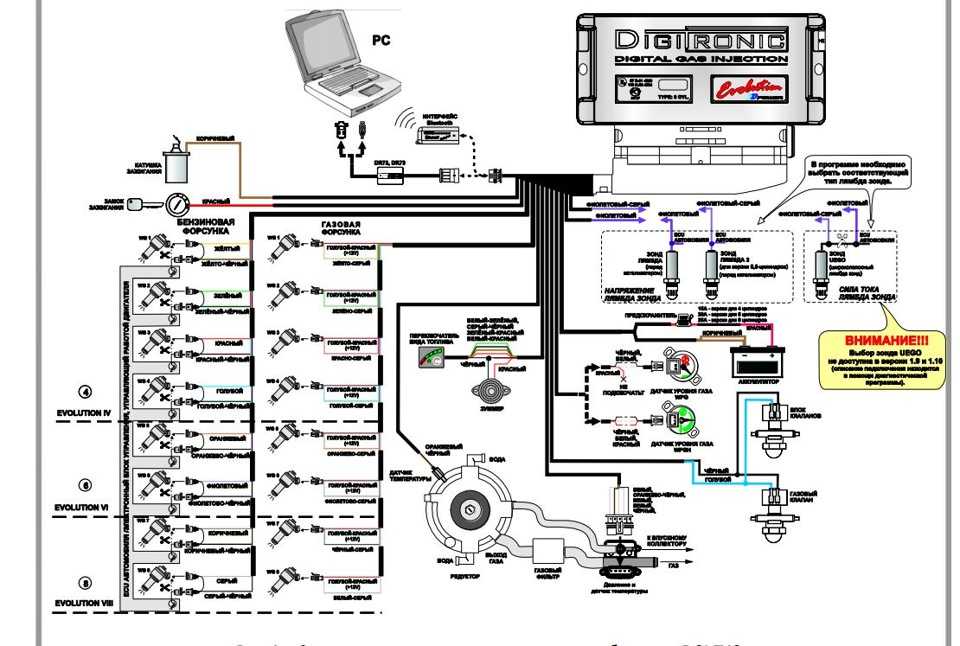

Схема подключения digitronic

Газовый фильтр снижает возможность их появления до минимума.

Обширный выбор позволяет подобрать деталь практически для любого автомобиля.

Под этой маркой выпускается двенадцать видов шлангов. Они предназначены как для газовых смесей, так и других систем автомобиля (бензин, тосол, вакуум). Их диаметр — от 5 до 16 мм, рабочая температура от -25 до +125. Оборудование сертифицировано по международным стандартам.

Преимущества и недостатки

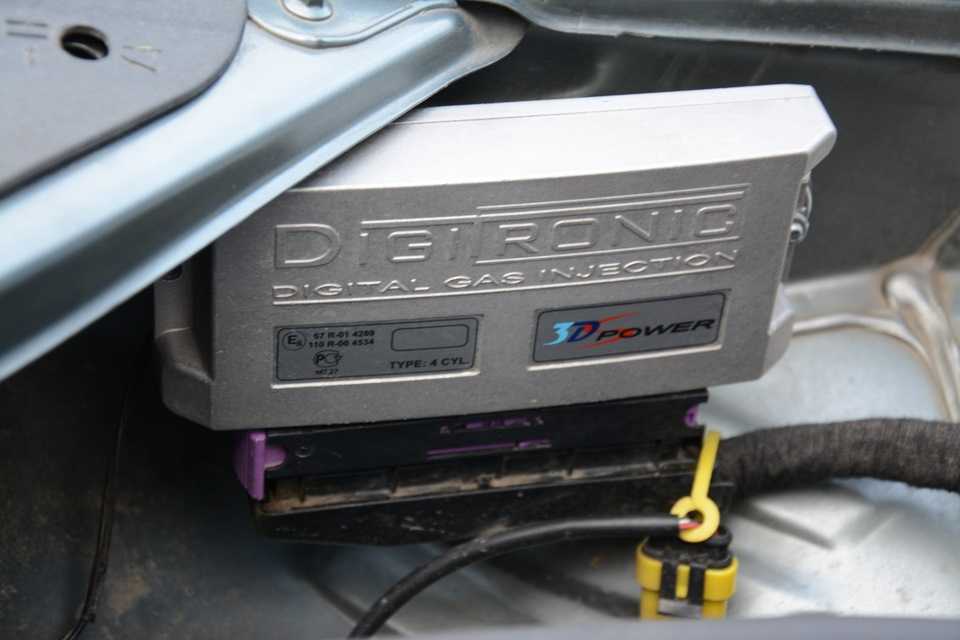

Digitronic 3d повер имеет массу достоинств перед аналогами:

  • можно настраивать вручную, с учётом температуры газа и оборотов мотора;
  • функция подогрева газовых форсунок;
  • удобная самонастраивающаяся система;
  • машины с Digitronic 3d-s Power соответствуют Евро 5 по нормам выхлопов;
  • наличие звукового сигнала, информирующего о запуске ДВС при неисправности;
  • digitronic 3д power корректирует давление газа в редукторе в момент выключения;
  • возможна установка на турбосистемы;
  • распознаёт двигатели, которые работают на роторно-поршневом принципе;
  • экономия горючего благодаря точному расчёту;
  • автоматическое переключение на газовое питание;
  • схема распиновки ЭБУ не сложная;
  • герметичный влагонепроницаемый корпус;
  • широкий выбор совместимых газовых инжекторов;
  • Digitronic 3ds Power минимизирует появление ошибок в работе поршневой группы.

Среди минусов автовладельцы называют только один: сложно найти мастера, который бы сделал при необходимости перепрошивку.

Читайте далее:

Мощный Digitronic Maxi 2: экономит средства и время

ГБО Зенит: надёжное оборудование за адекватную стоимость

OMVL Saver и его настройка

ГБО Диджитроник: универсальность и доступная цена

ГБО Политрон: учитывая реалии эксплуатации машин

Функционал maxi2

Блок управления ГБО Digitronic maxi 2 оснащён 32-х разрядным процессором, рассчитанным на эффективную модернизацию и обновление прошивки в будущем. Помещён в прочную, герметичную пластиковую коробку.

Устройство комплектуется датчиком уровня горючего. Топливо переключается в сопровождении звука. В комплект maxi2 входят электрическая проводка универсальная, штуцер, клеммы, датчики давления и температурного режима.

Предусматривается функция довпрыска бензинового горючего при определённом количестве оборотов двигателя, периода бензинового впрыска и давления газового топлива.

Схема подключения и распиновка мультиразъема Digitronic dgi for maxi 2 несложные благодаря небольшому количеству кабелей и разъёмов. Чтобы выполнить монтаж устройства и подключиться к оборудованию много времени не потребуется. Распиновка мультиразъёмов простая. Шнур адаптера для настройки многие умельцы делают сами, но можно купить и недорогой готовый.

Программа калибровки доступная для понимания. Нет потребности переключений между закладками. Имеется подробная инструкция схемы подключения Digitronic maxi 2.

32-битный процесс Digitronic maxi 2 4-х- цилиндрового двигателя обладает неограниченной перспективой обновлений и добавления функций. Диджитроник макси подходит для двух видов горючего — пропан-бутановая смесь и метан. Программное обеспечение можно запустить в Демо-версии.

Инструкция по установке ГБО 4 поколения диджитроник

Как известно, компания «Digitronic» завоевала особую популярность среди клиентов, так как выпускает эффективное, надежное и безопасное газовое оборудование на автомобили

Причем многие автовладельцы считают, что это всего лишь монобренд, но это не так, ведь в состав компании входят элементы от тех или иных производителей, что немаловажно

Нельзя не добавить, что именно «Диджитроник» пользуется особым успехом среди автовладельцев не просто так. Ведь оно показывает наилучшие результаты. Кроме того, ГБО Диджитроник 4-го поколения, отзывы о котором являются положительными, отличается целым рядом серьезнейших плюсов.

Кроме того, автовладельцев не останавливает и то, что стоимость на это оборудование гораздо выше, по сравнению с оборудованием, представленным иными производителями.

Характеризуя в целом продукцию компании, можно сказать, что она предназначена для многих автомобилей, сюда можно отнести и Ладу Гранту, например

Кроме того, фирма-производитель заявляет, что оборудование проходит тщательную проверку качества, что немаловажно

Поэтому можно не сомневаться: все комплектующие оборудования отвечают требованиям технического регламента, поэтому данное преимущество смогут по достоинству оценить все автовладельцы. Следует добавить, что ГБО 4 поколения Диджитроник – это и есть выбор тех автовладельцев, которые предпочитают экономию, при этом выбирая безопасную, комфортную езду. Что касается основных элементов газового оборудования данного типа, то они многократно тестируются.

Посещая сайт компании, всегда можно оценить наличие всей необходимой технической документации. Сюда относятся и специализированные программы – они позволяют осуществить настройку агрегата, отыскать те или иные неисправности. Кроме того, компания предлагает и гарантию на свою продукцию, она составляет – 12 месяцев.

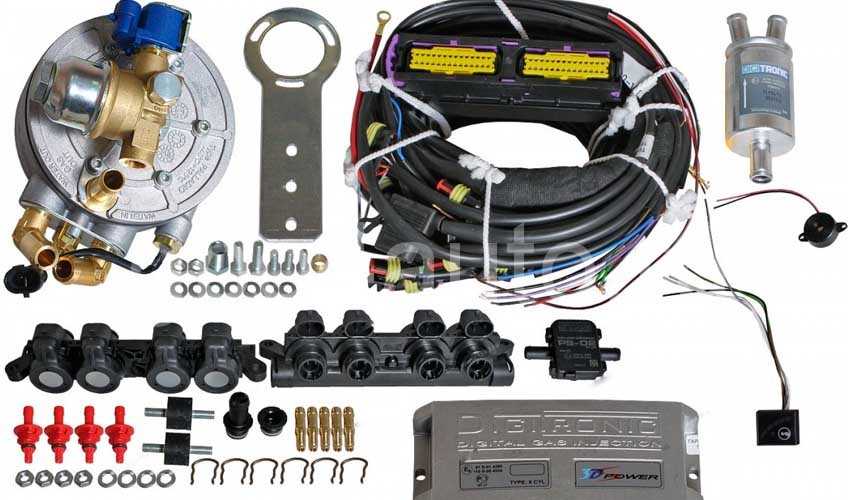

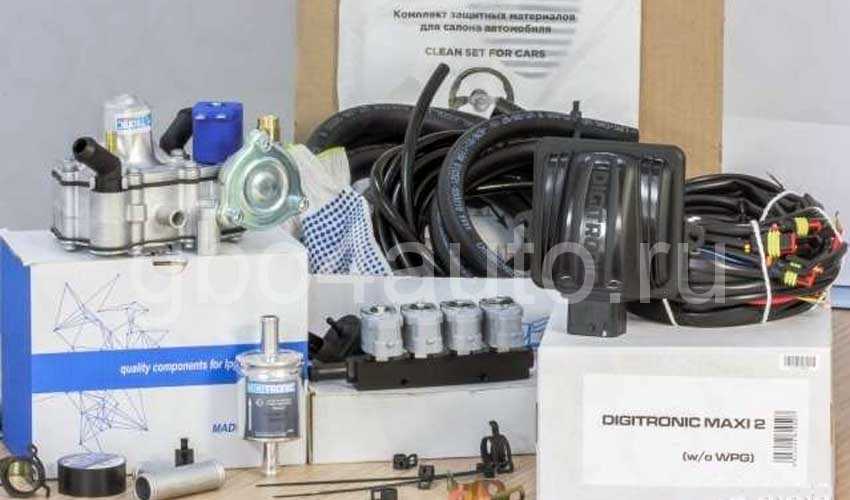

Комплекты Digitronic

Компания поставляет как отдельные комплектующие, так и комплекты для двигателей с разным числом цилиндров.

Комплексное решение подразумевает подбор каждого элемента, что влияет на эффективность и стабильность работы всей системы в целом.
В состав комплекта газобаллонного оборудования входят:

  • Переключатель между газовой смесью и бензином (Кнопка газ-бензин);
  • Цилиндрический или тороидальный газовый баллон объемом от сорока литров;
  • Электромагнитный клапан с фильтром, предназначенный для очистки от примесей топливной смеси и выполняющий запорную функцию;
  • Вентиляционная коробка, включающая в себя запорные арматуры и клапаны, задача которой снизить риск аварийной ситуации в случае утечки газа;
  • Редуктор – испаритель, через который сжиженный газ переходит в газообразную фазу;
  • Клапаны для бензина и газа электромагнитного типа для прекращения подачи топлива в камеру сгорания.

Так же могут поставляться смонтированные форсуночные рейки, датчики температуры редуктора и комплект электроники

Метки: гбо, maxi2

Комментарии 32

Приветствую всех, по этому вопросу есть какие мысли? mityai2010

Да у тебя карта почти идеальная получилась, единственное Если хочешь уменьшить коэффициент возьми форсунки ещё просверли, есть таблица по которой рассчитывается мощность и проходимые отверстия форсунок

Форсы давно сделал делал 2,8 + поменял редуктор, карты стабильные даже зимой, коэф. соотв. стал меньше.

Какой редуктор поставил?

Вот минимально стабильный впрыск с АЕБ форсами на ХХ, не троит, не колбасит, ХХ как вкопанные. Довпрыск отключил вообще, мощности теперь хватает до отсечки(даже ошибка «газовые инжекторы постоянно открыта» не вылазит).

Как долго стоит Тритон? Сложно ли было его настроить? И есть ли от него ощутимый эффект?

2 месяца, настроить не сложно, основной момент добиться максимально возможного результата, пока я еще не уверен что его достиг. Разница есть, снял 1 раз и сразу почуствовал падение тяги, для полноты сравнения нужно лето)

УОЗ настраивается в зависимости от оборотов или ставится +9° на весь диапазон?

у меня 3д карта настроена в зависимости от оборотов и нагрузки.

Дорого Тритон стоит?

1900 с самовывозом из зеленограда

Переход на бенз может быть по 2 причинам: Либо жидкой фазы не хватает, либо редуктор заливает жидкой фазой но мощности редуктора не хватает. В первом случае простая- заехал на заправку и заставил газом по давлением. На заставках давление не ниже 5 бар. Если сразу после заправки на бенз не переходит а до заправки переходила машина га бенз, то нужно повышать давление на входе в редуктор. То если понижать сопротивление магистрали и фильтров. Если у вас не справляется редуктор то это диагностируется по забросам давления. Они кстати у вас вроде как имеются. Даже при не сильной нагрузке у вас резкое падение давления и заброс после сброса газа. В общем чтобы машина хорошо ехала её шужно хорошо кормить. Так же смущает падение температуры редуктора на 10 градусов по сути далеко не на полной нагрузке. От редуктора очень много зависит. С него и надо начинать любой гбо. Чем меньше просадки давления и температуры тем лучше. Чем больше редуктор тем лучше. Тем толще трубка от баллона тем лучше. Если нет присадок давления то форсункам не нужно корректировать время впрыска в большую сторону. Если нет падения температуры то нет забросив. А забросы всегда это переход на холостые. На холостых при сильном давлении форсунки не смогут открываться. Ибо время впрыска на высоком давлении будет нужно меньше чем скорострельность форсунок.

Особенности настройки ГБО Digitronic

Перед началом регулировки необходимо проехать некоторое расстояние на бензиновом топливе, чтобы получить усредненные показатели и параметры. Они будут использоваться в качестве ориентиров для последующей настройки газобаллонного оборудования.

Регулировка осуществляется с помощью коэффициентной кривой, которая имеет оранжевый цвет. Для оптимизации параметров в график добавляются зеленая кривая линия, отображающая время впрыска горючего при функционировании на газу, и синего цвета, которая показывает время топливного впрыска при работе на бензине. Оба показателя демонстрируются MAP-сенсором.

Принцип регулировки параметров «Диджитроник» подходит для оборудования линейки STAG. Управление характеристиками топливной системы производится через специальную программу Digitronic 3D Power или другой фирменный софт в зависимости от модели ГБО. Чтобы попасть в панель управления, нужно скачать и инсталлировать ПО с официального сайта компании Digitronic.

Особенности ГБО 4 поколения Digitronic

Наиболее популярны системы четвертого поколения газобаллонного оборудования, связанные с изменениями в производстве двигателей. Компания Digitronic хорошо зарекомендовала себя как производителя с продуманными составляющими элементами для ГБО 4 поколения. Преимуществами разработок брэнда являются:

  • Стабильная и надежная, безотказная работа в эксплуатации;
  • Эргономичная установка;
  • Простота в настройке.

Оборудование разработано таким образом, что оно будет успешно функционировать, не зависимо от квалификации мастера по установке. А простота в монтаже позволяет устанавливать адекватную стоимость работ либо производить установку самостоятельно.

Еще один плюс к ГБО Digitronic — система спроектирована таким образом, что выхлопы, как результат сгорания топлива, практически не поступают в окружающую среду.
Так же можно отметить некоторые эксплуатационные характеристики, повышающие востребованность данных систем:

  • Увеличивается запас хода автомобиля
  • Конструктивные особенности позволяют уменьшать затраты на техническое обслуживание
  • Срок службы моторного масла увеличивается до сорока – пятидесяти процентов
  • Происходит быстрый запуск двигателя
  • Детали мотора не подвергаются воздействию смоляных отложений, сажи или нагара
  • Амортизация свечей зажигания и двигателя происходит медленнее

Однако при всех достоинствах есть и стандартные минусы, которые пока нет возможности усовершенствовать: стоимость, габариты баллона и увеличение общей массы автомобиля.

Правильная установка DGI Digitronic Maxi 2

Монтаж блока сводится к выбору места установки в подкапотном пространстве кузова автомобиля, прокладке жгута проводки и подключению разъёма к компьютеру.

При этом важно отметить несколько условий:

  • монтировать устройство необходимо вдали от потенциально нагреваемых элементов двигателя
  • обходить подвижные детали
  • избегать набегающего потока воздуха и возможные попадания загрязнений
  • ставить ЭБУ нужно разъёмом вниз (согласно схеме)

Распиновка разъема digitronic maxi 2

A1 Инжектор _1_бензина _ECU A2 Инжектор _2_бензина _ECU A3 Инжектор _3_бензина _ECU A4 Инжектор _4_бензина _ECU
B1 Инжектор _1_бензина B2 Инжектор _2_бензина B3 Инжектор _3_бензина B4 Инжектор _4_бензина
C1 Инжектор _1_Газ C2 Инжектор _2_Газ C3 Инжектор _3_Газ C4 Инжектор _4_Газ
D1 Сигнал замка зажигания D2 Давление Газ D3 Вакуум- метрическое давление D4 Лямбда-зонд
E1 Температура Газ E2 Температура редуктора E3 Уровень Газ E4 Светодиодная панель данные
F1 Питание светодиодной панели F2 Питание датчика давления F3 RXD диагностические разъёмы F4 TXD диагности-ческие разъёмы
G1 +12 Форсунки G2 Заземление «земля» (выход) G3 +12 Аккумулятор G4 Заземление
H1 +12 Форсунки H2 +12 Клапан Газ H3 +12 Аккумулятор H4 Заземление

Перевод киловат в лошадиные силы

Обращаем ваше внимание на то, что данный Интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 ГК РФ. Цены на сайте приведены как справочная информация и могут быть изменены в любое время без предупреждения

Производитель может изменить комплектацию, характеристики и внешний вид товара без предварительного уведомления. Изображения могут отличаться от действительного вида товара. Для получения подробной информации о стоимости, комплектации, сроках и условиях поставки оборудования просьба обращаться к менеджерам компании.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
