Электросхема лада гранта норма с описанием элементов

Приборы для диагностики электрооборудования

В комплект основных приборов для диагностики входят тестер цепей или вольтметр (хотя вполне можно использовать и банальную 12-вольтовую контрольную лампу, оснащенную комплектом соединительных проводов). При наличии можно использовать индикатор обрыва цепи, который включает в себя лампу, независимый источник питания и соединительные провода.

Кроме того, следует всегда в своем автомобиле возить комплект проводов для запуска двигателя от альтернативного источника (обычно это аккумуляторная батарея другого автомобиля). Такие провода оборудованы зажимами по типу «крокодил».

Не лишним будет иметь прерыватель электрической цепи, поскольку это оборудование можно применять для подключения элементов цепи и шунтирования электрооборудования во время диагностики.

Электросхема Гранты

В том случае, если после подключения лампочка стала гореть, это говорит о том, что напряжение в цепи имеется.

Как показывает практика, зачастую проблемы в работе проводки связаны с плохим соединением, так что при обнаружении проблем в первую очередь нужно проверить контакты. Фотогалерея: электросхемы передней части авто Цветные карты соединения Лады Гранты: Электросхема переднего жгута автомобиля Лада Гранта — часть 1 Электросхема переднего жгута автомобиля Лада Гранта — часть 2 Электросхема переднего жгута автомобиля Лада Гранта — часть 3 Электросхема переднего жгута автомобиля Лада Гранта — часть 4 Схема электрических соединений электрооборудования в задней части автомобиля Описание компонентов: Разъем для подключения заднего жгута к кабелям приборной комбинации.

Один из них подключается к минусу аккумуляторной батареи либо массе транспортного средства, то есть кузову. Осветительное устройство в салоне авто. Необходимо произвести измерение заряда батареи, если есть необходимость, то подзарядить устройство.

В модельном ряду Лады Гранта монтажный блок предусматривает наличие резервных реле и предохранителей. С принципом работы конкретно взятого электронного блока читатель может ознакомиться в самостоятельном режиме.

Используя тестер, вам нужно выявить дефектный участок и поменять на нем провод. Все это обеспечивает максимальную безопасность и комфорт для водителя. Кроме того, следует всегда в своем автомобиле возить комплект проводов для запуска двигателя от альтернативного источника обычно это аккумуляторная батарея другого автомобиля.

Является ли данное руководство полезным для Вас?

Кроме того, следует всегда в своем автомобиле возить комплект проводов для запуска двигателя от альтернативного источника обычно это аккумуляторная батарея другого автомобиля. Как показывает практика, зачастую проблемы в работе проводки связаны с плохим соединением, так что при обнаружении проблем в первую очередь нужно проверить контакты. Провода объединяют в жгуты. Выход для подключения заднего жгута с разъемом кабелей фонарей освещения заднего номера.

Попробуйте подвигать провода в разные стороны, при этом следите за контролькой — если она начала гореть, то где-то на участке замыкает один из контактов. Отказы электрооборудования очень часто объясняются элементарнейшими причинами, среди которых наиболее встречающимися считается: — коррозия контактов на разъемах; — выход из строя предохраняющего элемента; — перегорание плавких вставок либо повреждение контактных групп и реле. Трансмиссионный агрегат. Далее провода собираются в жгуты, которые соединяются с электрическими блоками посредством специальных разъемов. Штекер для соединения с селектором коробки передач. Схемы электропроводки ЛАДА ГРАНТА

Дополнительные показатели на панели

ЖК-дисплей на панели выводит информацию с бортового компьютера. Показатель открытых дверей светится красным светом, если не закрыли одну из дверей. Сигнализатор низкого запаса топлива говорит о необходимости дозаправиться (игнорирование данного сигнала может привести к выходу из строя топливного насоса).

Индикатор слабых колес светится при низком давлении в шинах. Если водитель не пристегнут, горит датчик ремня. Индикатор состояния воздушной подушки безопасности горит в случаях неисправность системы, необходимо обратиться в сервисную станцию, поскольку подушка может произвольно раскрыться. При отказе любого индикатора можно прозвонить систему и найти причину, в этом поможет распиновка щитка приборов.

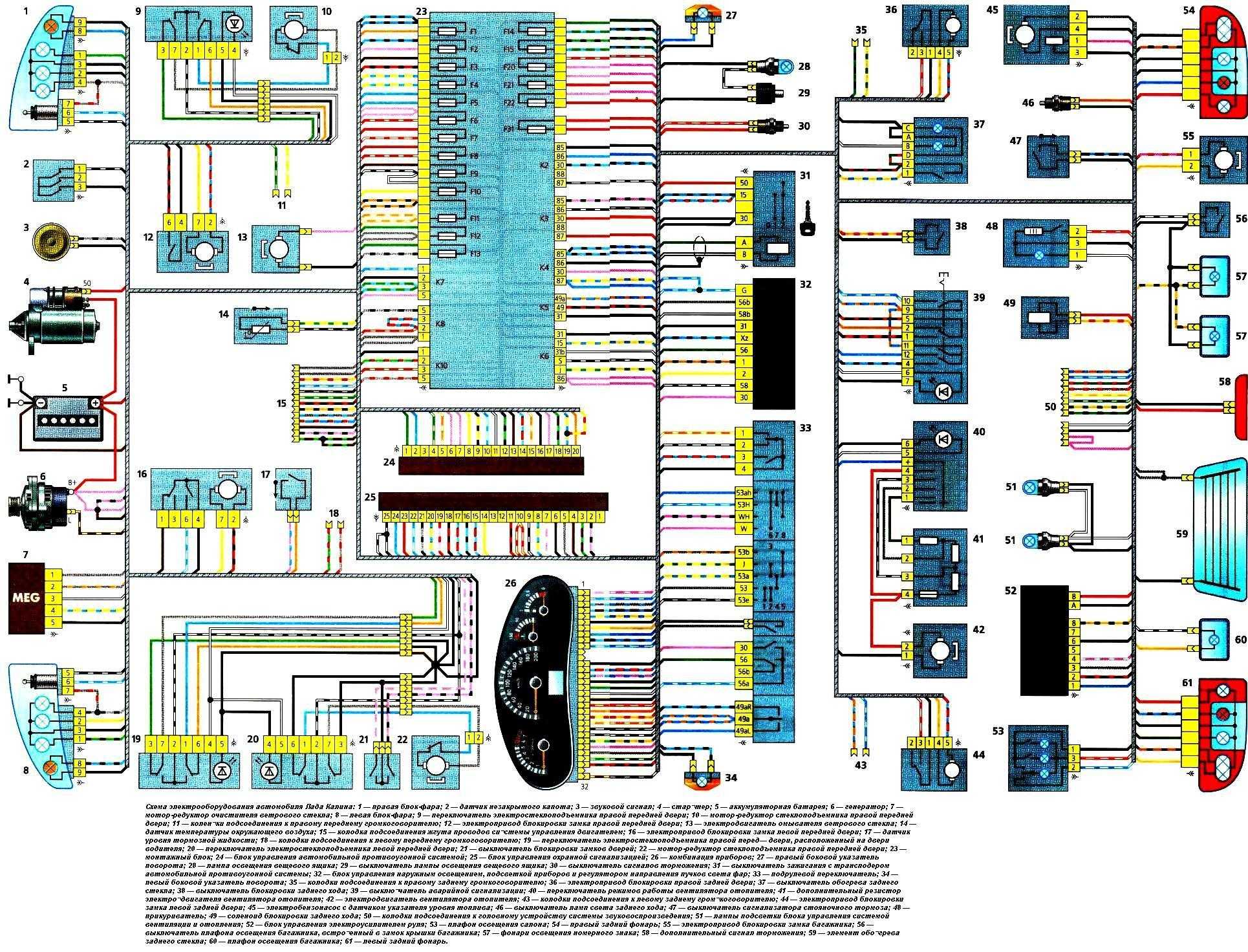

Принципиальная электросхема Лада Гранта

В общую карту входят не только передняя и задняя часть авто, но и электросхема приборной комбинации, а также системы зажигания.

Условные обозначения

Общая карта подключения включает в себя условные обозначения, а также порядковые номера, присвоенные определенным токоприемникам. Все потребители энергии коммутируются на схеме электропроводки в одну большую сеть с помощью условных линий. Последние — проводники, каждому из которых присваивается определенный цвет для лучшей наглядности. Все электроцепи собираются в жгуты и подключаются к различным модулям с помощью специальных колодок.

Маркировка кабеля включает в себя две цифры:

  • первая — разъем, клеммный зажим или колодка, к которой подключен определенный проводник;
  • вторая — номер контакта токоприемника.

Схема передней части авто

  1. Правое оптическое устройство (фара).
  2. Мотор электрического типа для системы омыва лобового стекла.
  3. Левый внешний осветительный прибор.
  4. Стартерный механизм.
  5. Аккумулятор, расположенный в моторном отсеке.
  6. Основной монтажный модуль с предохранительными элементами.
  7. Генераторный узел.
  8. Рулевой гудок (клаксон).
  9. Разъем для подключения к приборной комбинации.
  10. Еще одна аналогичная колодка.
  11. Разъем для соединения с приборной панелью.
  12. Мотор электрического типа для вентилятора климатической системы.
  13. Электрический вентилятор охладительной системы силового агрегата.
  14. Гидравлический модуль системы ABS.
  15. Контроллер скорости, установленный на переднем правом колесе.
  16. Датчик скорости для переднего левого колеса.
  17. Контроллер автоматической коробки передач, если она предусмотрена производителем.
  18. Трансмиссионный агрегат.
  19. Разъем для подключения к автоматической трансмиссии.
  20. Штекер для соединения с селектором коробки передач.
  21. Выход с разъемом, идущий на контроллер скорости трансмиссии.
  22. Компрессор системы кондиционирования.

Фотогалерея: электросхемы передней части авто

Цветные карты соединения Лады Гранты:

  1. Разъем для подключения заднего жгута к кабелям приборной комбинации.
  2. Аналогичная колодка, предназначенная для соединения с панелью приборов.
  3. Правый внешний поворотный указатель, расположенный сбоку.
  4. Левая боковая поворотная фара.
  5. Контроллер определения состояния стояночного тормоза.
  6. Компонент системы прогрева заднего стекла.
  7. Осветительное устройство в салоне авто.
  8. Переключатель, установленный в ремне безопасности владельца.
  9. Плафон для освещения багажного отделения.
  10. Модуль электрического топливного насоса.
  11. Правая задняя фара.
  12. Электрический двигатель системы блокировки двери багажного отсека.
  13. Выключатель системы освещения в салоне автомобиля.
  14. Дополнительный стоп-сигнал.
  15. Левая задняя фара.
  16. Разъем для соединения заднего жгута с кабелями, расположенными в левой двери сзади.
  17. Колодка для подключения заднего жгута с проводами, установленными в правой двери сзади.
  18. Выход для подсоединения заднего жгута с электроцепями, расположенными в правой двери спереди.
  19. Разъем для подключения заднего жгута с колодкой кабелей, уложенных в левой двери спереди.
  20. Управляющий модуль системы надувных подушек безопасности.
  21. Выход для подключения заднего жгута с разъемом кабелей фонарей освещения заднего номера.
  22. Еще один разъем для подключения задней колодки к выходу приборной комбинации.
  23. Контроллер скорости, установленный на правом заднем колесе.
  24. Скоростной датчик, расположенный сзади слева.
  25. Преднатяжительный элемент водительского ремешка безопасности.
  26. Преднатяжитель на ремне, установленного со стороны пассажира.
  27. Разъем жгута с кабелями для подключения к приборной комбинации.

Неисправности электрооборудования у Лада Гранта – руководство к действию

Хоть автомобиль и обладает довольно надежной электрической системой, питающей потребителей, но время от времени на Лада Гранта неисправности электрооборудования все-таки проявляются.

Перед тем, как начать работу по устранению каких-либо неисправностей в электрической цепи, следует внимательно изучить определенную схему электрооборудования, чтобы как можно более ясно представить функциональное назначение такой цепи.

Места возможной неисправности обычно исключаются за счет определения и исключения исправно функционирующих составных элементов одного и того же контура.

В случае одновременной поломки нескольких элементов либо контуров вероятной причиной отказа вполне может быть перегорание отвечающего за эти элементы предохранителя. Причиной неисправности электрооборудования в автомобиле Лада Гранта вполне может оказаться нарушение контакта с «массой».

Отказы электрооборудования очень часто объясняются элементарнейшими причинами, среди которых наиболее встречающимися считается:

– коррозия контактов на разъемах; – выход из строя предохраняющего элемента; – перегорание плавких вставок либо повреждение контактных групп и реле.

Следует визуально проверить работоспособность всех предохранителей, электропроводки и разъемов цепи непосредственно перед тем, как приступать к более щепетильной проверке ее компонентов.

В случае использования для поиска поломки диагностических приборов детально спланируйте, какие именно точки контура цепи и в какой последовательности (поможет в этом схема электрооборудования Лада Гранта норма) нужно подключать измерительный прибор для более эффективного обнаружения неисправности.

Система электрооборудования Лада Гранта: основные характеристики

Электрические цепи, питающие системы управления моторного отсека, имеют исполнение по многопроводной схеме и коммутируются с «массой» автомобиля только посредством электронного блока управления.

Как источник энергии для питания потребителей схема электрооборудования Лада Гранта стандарт предполагает использование аккумуляторной батареи (когда двигатель не работает) и генератора (когда двигатель запущен).

Для соединения (коммутации) основных потребителей в цепи автомобиля Лада Гранта электрооборудование оснащено комбинированным выключателем, а именно замком зажигания, который в своем исполнении состоит из контактной части, а также противоугонного устройства.

Основные виды неисправностей

Так что, как вы можете видеть, мест потенциальных поломок более чем достаточно. В случае ошибок на экране панели приборов загорится сигнализатор «проверьте двигатель».

Так выглядит иконка «сигнализатор двигателя»

Все модификации двигателей автомобиля Лада Гранта управляются электронной системой управления.

Проблемы с топливным насосом

Местонахождение бензонасоса в Гранте (прошу прощения за грязный салон, до съёмки ехали детишки-плутишки)

В данном компоненте должны быть проконтролированы два параметра, среди которых выделяется рабочее давление, а также производительность в процессе работы. В большинстве случаев, проблему можно устранить посредством ремонтных работ, а не обращаясь к полной замене детали.

Первоначально нужно проверить напряжение на разъёме, который обеспечивает питанием бензиновый насос. Происходит это от бортовой энергетической системы. По возможности, данное значение должно быть равно 12 В или даже немного выше. К тому же, при работе нормой считается незначительный шум при функционировании насоса.

Сложности данного метода проверки заключаются в том, что обнаружить ненадёжный контакт в электроцепи по пути к разъёму может быть очень сложно.

Если же говорить о реле управления, то все они находятся внутри салона машины. И, если они работают неправильно, то могут выдать себя характерными щелчками. Но, эту неисправность достаточно легко устранить, так как замена реле сопровождается контролем обозначений, которые подскажут, куда и какой компонент нужно монтировать.

схема электрических соединений (электросхема) панели приборов

Отключать или подключать аккумуляторную батарею по правилам техники безопасности можно только при выключенном зажигании. Если же в банках заканчивается жидкость, то нужно долить дистиллированной воды.
Электрооборудование в любом автомобиле — очень важный узел, от стабильной работы которого зависит долговечная эксплуатация двигателя и безопасность пассажиров.
Аналогичным образом производится диагностика остальных составляющий электроцепи. Подзарядка аккумулятора осуществляется от генератора постоянного тока при работающем двигателе.
Штекер для соединения с селектором коробки передач. Если же лампа не загорелась, то, скорей всего, в цепи имеется разрыв.
Решением будет замена вышедшего из строя оборудования на новое.
Подзарядка аккумулятора осуществляется от генератора постоянного тока при работающем двигателе.
Разводка в автомобильной электросети предполагает коммутацию всех присутствующих токоприемников.
Как подключить Стеклоподъемник Ваз.Схема подключения. Все просто !!!

Блок кнопочных выключателей

В зависимости от комплектации в блоке устанавливают следующие выключатели- выключатель электрообогрева ветрового стекла- выключатель обогрева заднего стекла. Обогреватель заднего стекла работает только при установке ключа в выключателе зажигания в положение «I». При нажатии на клавишу выключателя включается обогрев заднего стекла и в клавише загорается сигнализатор. При повторном нажатии обогрев выключается. При повороте ключа в выключателе зажигания в положение «0» при включенном обогревателе функция обогрева отключается. При повторном пуске двигателя функция обогрева восстанавливается без дополнительного нажатия на клавишу выключателя. Сигнализатор, расположенный на клавише выключателя, будет гореть желтым светом в течение всего времени работы обогревателя

Все услуги для Lada Granta

  • Кузовной ремонт Lada Granta
    • Кузовной ремонт Lada Granta
  • Ремонт бампера переднего Lada Granta
  • Ремонт решетки радиатора Lada Granta
  • Ремонт бампера заднего Lada Granta
  • Ремонт двери Lada Granta
  • Ремонт капота Lada Granta
  • Ремонт крыла переднего Lada Granta
  • Ремонт крыла заднего Lada Granta
  • Ремонт двери багажника Lada Granta
  • Ремонт крышки багажника Lada Granta
  • Ремонт крыши Lada Granta
  • Ремонт кузова Lada Granta
  • Ремонт рамы Lada Granta
  • Ремонт переднего лонжерона Lada Granta
  • Ремонт заднего лонжерона Lada Granta
  • Ремонт порога Lada Granta
  • Ремонт бокового зеркала Lada Granta

Покраска Lada Granta Покраска Lada Granta
Покраска заднего крыла Lada Granta
Покраска переднего крыла Lada Granta
Покраска переднего бампера Lada Granta
Покраска заднего бампера Lada Granta
Покраска двери передней Lada Granta
Покраска двери задней Lada Granta
Покраска капота Lada Granta
Покраска двери багажника Lada Granta
Покраска крыши Lada Granta
Покраска кузова Lada Granta
Покраска рамы Lada Granta
Покраска переднего лонжерона Lada Granta
Покраска заднего лонжерона Lada Granta
Покраска порога Lada Granta
Покраска решетки радиатора Lada Granta
Покраска бокового зеркала Lada Granta
Слесарный ремонт Lada Granta

  • Слесарный ремонт Lada Granta

Подвеска и рулевое управление Lada Granta
Арматурные работы Lada Granta
Замена стекла Lada Granta
Тормозная система Lada Granta
Коробка передач Lada Granta
Диагностика автомобиля Lada Granta
Ремонт двигателя Lada Granta
Локальный ремонт Lada Granta
Ремонт электрики Lada Granta
Ремонт ходовой Lada Granta
Техобслуживание ТО Lada Granta

  • Техобслуживание ТО Lada Granta

Замена масла Lada Granta
Замена колодок Lada Granta
Замена фильтров Lada Granta

Электросхемы

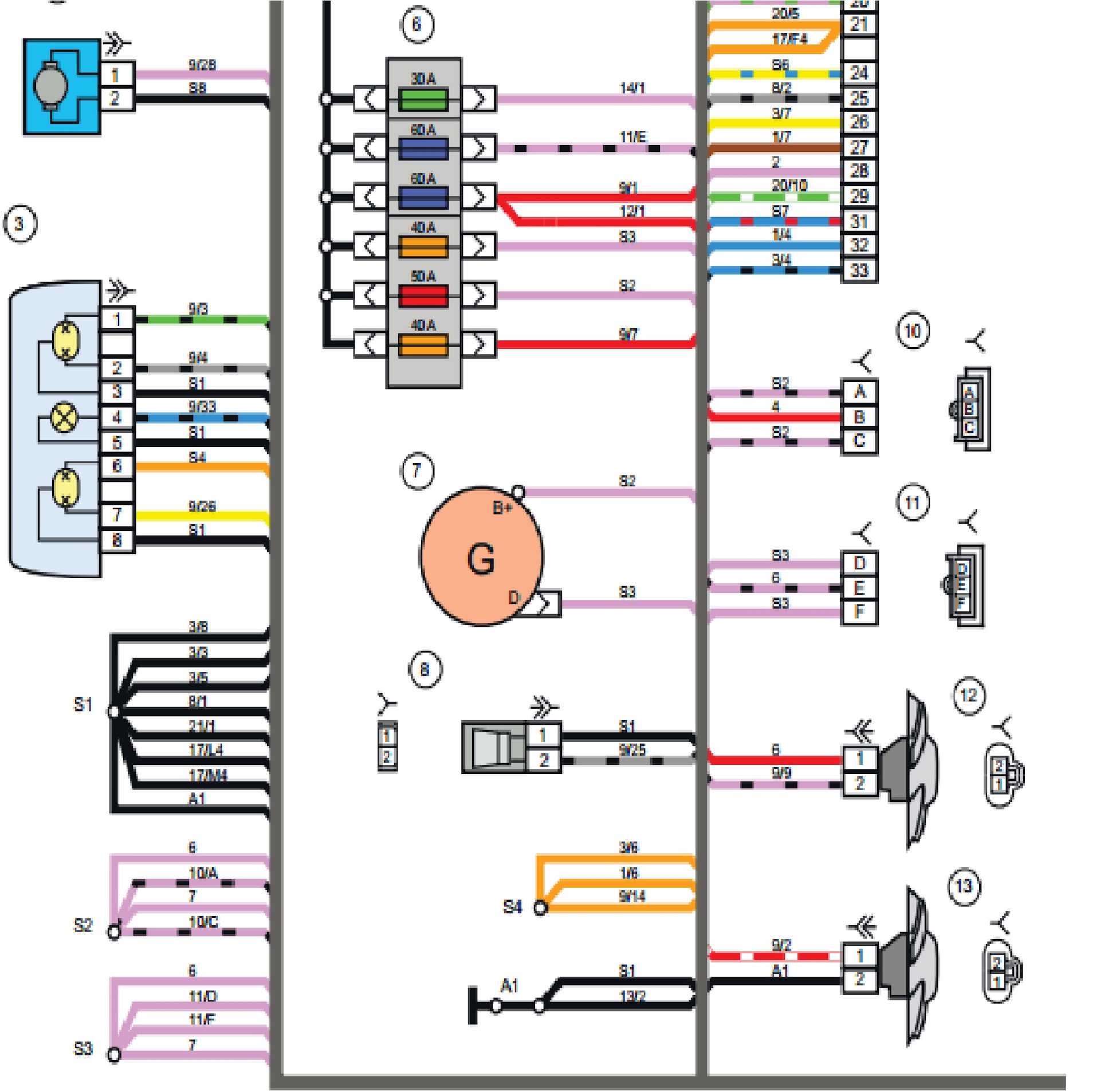

Схема электрических соединений переднего жгута проводов

  1. фара правая;
  2. электродвигатель омывателей;
  3. фара левая;
  4. стартер;
  5. батарея аккумуляторная;
  6. блок предохранителей основной;
  7. генератор;
  8. сигнал звуковой;
  9. колодки жгута проводов переднего к колодкам жгута проводов панели приборов;
  10. колодки жгута проводов переднего к колодкам жгута проводов панели приборов;
  11. колодки жгута проводов переднего к колодкам жгута проводов панели приборов;
  12. выключатель лампы света заднего хода;
  13. электровентилятор системы охлаждения двигателя.

Схема электрических соединений жгута проводов коробки воздухопритока

  1. электродвигатель стеклоочистителя;
  2. датчик уровня тормозной жидкости;
  3. колодка жгута проводов коробки воздухопритока к колодке жгута проводов панели приборов.

Схема электрических соединений жгута проводов системы зажигания

  1. датчик контрольной лампы давления масла;
  2. генератор;
  3. дроссельный патрубок с электроприводом;
  4. датчик температуры охлаждающей жидкости;
  5. колодка жгута проводов системы зажигания к колодке жгута проводов панели приборов;
  6. электромагнитный клапан продувки адсорбера;
  7. датчик скорости;
  8. датчик массового расхода воздуха;
  9. датчик положения коленчатого вала;
  10. датчик концентрации кислорода;
  11. контроллер;
  12. датчик концентрации кислорода диагностический;
  13. катушки зажигания;
  14. свечи зажигания;
  15. форсунки;
  16. колодки жгута проводов системы зажигания и жгута проводов форсунок;
  17. датчик детонации.

Схема электрических соединений жгута проводов панели приборов

  1. колодки жгута проводов панели приборов к колодкам жгута проводов переднего;
  2. колодки жгута проводов панели приборов к колодкам жгута проводов переднего;
  3. колодки жгута проводов панели приборов к колодкам жгута проводов заднего;
  4. колодки жгута проводов панели приборов к колодкам жгута проводов заднего;
  5. модуль управления светотехникой;
  6. выключатель зажигания;
  7. переключатель режимов бортового компьютера;
  8. переключатель стеклоочистителей;
  9. комбинация приборов;
  10. переключатель световой сигнализации;
  11. выключатель привода замка багажника;
  12. колодка диагностики;
  13. колодка жгута проводов панели приборов к колодке жгута проводов коробки воздухопритока;
  14. выключатель обогрева заднего стекла;
  15. выключатель аварийной сигнализации;
  16. выключатель сигнала торможения;
  17. колодки жгута проводов панели приборов к радиоаппарату;
  18. колодки жгута проводов панели приборов к радиоаппарату;
  19. устройство вращающееся;
  20. модуль надувной подушки безопасности водителя;
  21. —
  22. монтажный блок:
  23. электроусилитель рулевого управления;
  24. прикуриватель;
  25. лампа подсветки табло управления отопителем;
  26. осветитель;
  27. колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;
  28. контроллер;
  29. выключатель сигнала положения педали сцепления;
  30. педаль акселератора электронная;
  31. резистор добавочный;
  32. электродвигатель отопителя;
  33. переключатель электродвигателя отопителя;
  34. блок управления системой блокировки дверей.

К1 – реле электровентилятора системы охлаждения двигателя;

К2 – реле включения блокировки дверей;

К3 – дополнительное реле стартера;

К4 – дополнительное реле;

К5 – реле-прерыватель указателей поворота и аварийной сигнализации;

Видео: ремонт электропроводки в Лада Гранта

Канал «master12volt» в своем видеоролике показал процедуру ремонта электропроводки на автомобиле Lada Granta, а также рассказал об особенностях этого процесса.

Чтобы успешно отремонтировать вышедший из строя компонент электрической боровой сети в любом автомобиле потребуется соответствующая принципиальная электросхема. Такой подход будет также справедливым для рассматриваемой здесь модели Лада Гранта в версии «Норма». К документации обращаются при необходимости отыскать причину произошедшего сбоя в функционировании, как электрооборудования, так и электрических коммуникаций, а также прочих элементов сети. Давайте разберемся, что такое электросхема в машине.

Неисправности двигателя автомобиля Лада Гранта ВАЗ 2190, их причины и способы устранения

Причина неисправности двигателя Способ устранения и ремонт двигателя
Двигатель на автомобиле Лада Гранта ВАЗ 2190 не заводится
Нет давления топлива в рампе: засорены топливопроводы неисправен топливный насос засорен топливный фильтр неисправен регулятор давления топлива

Неисправна система зажигания

Неисправен ДПКВ (датчик положения коленчатого вала)

См. «Особенности конструкции системы управления двигателем»

Неисправен ДПДЗ (датчик положения дроссельной заслонки) или загрязнен дроссельный узел

Подсос воздуха через шланги вентиляции картера двигателя и шланг, соединяющий впускную трубу с вакуумным усилителем тормозов

Замените дроссельный узел или промойте дроссельную заслонку

Подтяните хомуты крепления шлангов вентиляции картера двигателя и шланг, соединяющий впускную трубу с вакуумным усилителем тормозов, поврежденные шланги замените

Неисправен ДПДЗ (датчик положения дроссельной заслонки)

Недостаточно давление в топливной рампе

Загрязнен воздушный фильтр

Неисправна система зажигания

Нарушены зазоры в механизме привода клапанов двигателей ВАЗ 11183, ВАЗ 21116 и ВАЗ 11186

Неисправны гидротолкатели в механизме привода клапанов двигателя ВАЗ 21126

Недостаточная компрессия двигателя — ниже 1 МПа(10 кгс/см.кв.): пробита прокладка головки блока цилиндров прогорание поршней, поломка или залегание поршневых колец

плохое прилегание клапанов к седлам чрезмерный износ цилиндров и поршневых колец

Замените дроссельный узел

См. выше неисправность «Двигатель на автомобиле Лада Гранта не заводится»

Замените фильтрующий элемент воздушного фильтра

Отрегулируйте зазоры в механизме привода клапанов

Замените гидротолкатели в механизме привода клапанов

Выполните следующее: замените прокладку очистите кольца и канавки поршней от нагара, поврежденные кольца и поршень замените замените поврежденные клапаны, отшлифуйте седла клапанов замените поршни, расточите и отхонингуйте цилиндры

Разжижение или вспенивание масла из-за проникновения в масляный картер топлива или охлаждающей жидкости

Загрязнение рабочей полости или износ деталей масляного насоса

Засорение масляного фильтра

Ослабление крепления или засорение маслоприемника

Увеличенный зазор между вкладышами коренных и шатунных подшипников и шейками коленчатого вала

Трещины, поры в стенках масляных каналов блока цилиндров или засорение масляных магистралей

Устраните причины проникновения топлива или охлаждающей жидкости. Замените в двигателе масло

Промойте или замените масляный насос

Замените масляный фильтр

Закрепите маслоприемник, промойте его масляный фильтр

Прошлифуйте шейки коленвала и замените вкладыши

Отремонтируйте блок цилиндров. При невозможности устранения дефекта замените блок цилиндров

Замена генератора на авто с 16-клапанным двигателем

Демонтаж и последующая установка устройства на модификации Гранты с 16-клапанным силовым агрегатом имеют свои особенности: есть натяжитель ремня. Поэтому порядок действий по снятию и монтажу несколько усложняется. Как и в предыдущем случае, понадобится стандартный набор инструментов, а перед началом работ отсоединяется минусовая клемма АКБ. Необходимо демонтировать защиту двигателя, если таковая имеется. После этого можно приступать к снятию агрегата, выполнив следующие действия:

  1. Отсоединить колодку проводов от генератора.
  2. Убрать колпачок, закрывающий питающий провод.
  3. Ключом на «10» отвернуть гайку, которой удерживается наконечник провода.
  4. Ключом на «13» ослабить гайку планки для натяжения.
  5. Ослабить ремень путем откручивания регулировочного болта влево.
  6. Убрать генератор вправо и извлечь ремень.
  7. Открутить болт регулировки до конца и вынуть его.
  8. Демонтировать планку для натяжения.
  9. Открутить гайку крепления снизу.
  10. Извлечь втулку и вынуть болт, удерживающий нижнее крепление.
  11. Извлечь генератор.

Для монтажа проделать все действия, начиная с конца, затем натянуть ремень.

Дополнительные показатели на панели

ЖК-дисплей на панели выводит информацию с бортового компьютера. Показатель открытых дверей светится красным светом, если не закрыли одну из дверей. Сигнализатор низкого запаса топлива говорит о необходимости дозаправиться (игнорирование данного сигнала может привести к выходу из строя топливного насоса).

Индикатор слабых колес светится при низком давлении в шинах. Если водитель не пристегнут, горит датчик ремня. Индикатор состояния воздушной подушки безопасности горит в случаях неисправность системы, необходимо обратиться в сервисную станцию, поскольку подушка может произвольно раскрыться. При отказе любого индикатора можно прозвонить систему и найти причину, в этом поможет распиновка щитка приборов.

Замок зажигания

Замок зажигания, объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке зажигания может занимать одно из трех положений

— 0 (выключено) — положение фиксированное, ключ из замка зажигания вынимается. При вынутом ключе срабатывает запирающий механизм противоугонного устройства. Для гарантированной блокировки вала рулевого управления поверните рулевое колесо вправо или влево до щелчка. Для выключения механического противоугонного устройства вставьте ключ в выключатель (замок) зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «I» — I (зажигание) — положение фиксированное, включено зажигание, ключ из замка зажигания не вынимается, рулевое управление разблокировано — II (стартер) — положение не фиксированное, ключ из замка зажигания не вынимается, рулевое управление разблокировано. Это положение достигается поворотом ключа зажигания по часовой стрелке с преодолением усилия пружины. Для работы стартера удерживайте ключ зажигания рукой. Выключатель зажигания оборудован блокировкой повторного включения стартера при работающем двигателе. Для повторного включения стартера после неудачной попытки пуска двигателя переведите ключ из положения «I» в положение «0», а затем вновь в положение «II»

Внимание!!!Не удерживайте ключ зажигания в положении «II» более десяти секунд. Категорически запрещается выключать зажигание и вынимать ключ из замка зажигания во время движения, так как это приведет к резкому увеличению усилия на педали тормоза и блокировке рулевого управления

Если зажигание выключено, а ключ оставлен в замке зажигания, то при открывании двери водителя зуммер издает непрерывную трель, предупреждая об оставленном в замке зажигания ключе.

Переключатели и рычаги под рулём

Правый под рулевой переключатель отвечает за очиститель и омыватель стёкол. Переключатель включает электрические цепи при включенном зажигании. Рычаг переключателя можно перевести в следующие положения

0 — стеклоочиститель и омыватель выключены

1 — включен прерывистый режим работы стеклоочистителя (нефиксированное положение)

2 — включен прерывистый режим работы стеклоочистителя (фиксированное положение). В прерывистом режиме работы щетки стеклоочистителя совершают один ход через равные промежутки времени в несколько секунд независимо от наличия капель на ветровом стекле (в вариантном исполнении устанавливают систему автоматического управления стеклоочистителем

3 — включена малая скорость стеклоочистителя

4 — включена большая скорость стеклоочистителя

5 — перемещением рычага на себя включен омыватель ветрового стекла (не фиксированное положение)

Схема передней и задней проводки

Схема электропроводки передка Лады Гранты довольно простая, главное — не перепутать ее с проводкой системы зажигания.

Здесь есть следующие устройства.

Схема проводки передка авто

  1. Правая блок-фара.
  2. Лампочка освещения номера.
  3. Левая блок-фара.
  4. Электромотор омывателя.
  5. Аккумуляторная батарея.
  6. Монтажный блок с силовыми предохранителями.
  7. Генератор постоянного тока.
  8. Клаксон.
  9. Штекер, подсоединяющий передний жгут проводов к штепселю 1 приборной панели.
  10. Штекер, соединяющий передний жгут и штепсель 2 приборной панели.
  11. Штекер, подсоединяющий передний жгут к штепселю 2 приборной панели.
  12. Включатель индикатора движения задним ходом.
  13. Вентилятор радиатора.

При замене проводки следует уделять внимание окраске проводов. Подключать провода определенных расцветок можно только к тем контактам, к которым они подведены на схеме

При неправильном подключении будут постоянно оплавляться предохранители.

Электрическая схема электрооборудования задней части автомобиля более сложная, она имеет больше элементов и подключается к 6 жгутам проводов.

Электросхема задней части Гранты

  1. Гнездо к разъему 3 приборки.
  2. Гнездо к разъему 4 приборки.
  3. Правый боковой поворотник.
  4. Левый боковой поворотник.
  5. Датчик положения ручного тормоза.
  6. Обогревающий элемент заднего стекла.
  7. Лампа освещения салона.
  8. Включатель в водительском ремне безопасности.
  9. Плафон освещения багажного отделения.
  10. Модуль бензонасоса.
  11. Правая задняя фара.
  12. Привод замка багажника.
  13. Включатель салонного освещения.
  14. Стоп-сигнал.
  15. Левая задняя фара.
  16. Фиксатор к колодке жгута левой задней двери.
  17. Фиксатор к колодке жгута правой задней двери.
  18. Фиксатор к колодке жгута правой передней двери.
  19. Фиксатор к колодке жгута левой передней двери.
  20. Блок управления подушками безопасности.
  21. Фиксатор к колодке жгута лампочек освещения номера.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
