Ваз 2106

Несколько советов по предохранителям ВАЗ 2106

Чистота посадочных гнезд. Я думаю тут все понятно, чем чище посадочное гнездо предохранителя, тем меньше сопротивление в этой цепи и как следствие меньше нагрев. При грязных контактах предохранитель нагревается и оплавляется, возможна кратковременная потеря контакта, что довольно опасно, например в случае со светом
Соответствие номиналов предохранителя рекомендациям производителя

Также довольно важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования в сети ил еще хуже — пожаром.
Ни в коем случае не заменять предохранитель в ВАЗ 2106 или в другом автомобиле на так называемый «жучок», монету, шуруп и прочие вещи

Я думаю вы и сами понимаете, что до пожара тут не далеко.
Сработал предохранитель. Это довольно частая ситуация и тут не нужно поспешных решений, сначала необходимо узнать, какую цепь защищает этот предохранитель (ниже приведен список защищаемых цепей и номеров предохранителей для ВАЗ 2106, для других моделей надеюсь скоро будет). Затем попробовать вспомнить, понять что могло вызвать КЗ, очень не рекомендуется вставлять на место сгоревшего предохранителя новый, если не была устранена причина перегорания старого предохранителя. Если вы нашли причину, то устраните ее, заизолируйте провода, вставьте новый предохранитель.
Плавятся предохранители. Если расплавляется токопроводящий участок, то это понятно, скорее всего КЗ. А вот если плавится пластмассовая вставка, то это сигнал плохого контакта в гнезде или перегрузка цепи защищаемой этой плавкой вставкой.
Дополнительному потребителю — свой предохранитель! Не стоит цеплять много сторонних потребителей (магнитола, подогрев и пр.) на один предохранитель!

Типы предохранителей, используемых в ВАЗ 2106

Практическое применение нашли предохранители ВАЗ 2106, фото которых представлено на нашем интернет-ресурсе. Если говорить об их стоимости, то цена сильно разнится из-за разницы материалов их изготовления. В любом случае, стоимость набора предохранителей различного типа не превышает 200-250 рублей.

«Классика» этой модификации первых годов выпуска оснащается панелью предохранителей устаревшего типа, где установлены пластмассовые плавкие предохранители с токопроводящей накладкой из цинкового сплава, надежность которых невысока. При увеличенной нагрузке колодка предохранителей подлежит усиленному нагреванию, что может привести к оплавлению элементов. Это, с одной стороны, создает предпосылки к возгоранию транспортного средства, а с другой размыкает действующие электрические цепи.

Для улучшения данной ситуации требуется модернизировать старые предохранительные элементы и установить евро модели, которые будут смонтированы на базе колодки предохранителей от «Волги» ГАЗ 31110. Основное преимущество в том, что применены ножевые предохранители на ВАЗ 2106 с более надежным крепежом. К их преимуществам относятся меньшие габариты и повышенная термоустойчивость, что исключает нагревание системного блока.

Кроме того, контакт становится значительно лучше. При установке предохранителей нового образца необходимо ввести обновленные обозначения предохранителей, промаркировав цветные провода по местам их прежнего крепления. Они будут отличаться и по номиналу. Так, в ВАЗ 2106 предохранитель дальнего света требует установки предохранительного устройства с силой тока в 15 А, а предохранитель на сигнал имеет номинал силы тока в 10 А. Если в ВАЗ 2106 горят предохранители, то модернизация необходима, а она включает также монтаж перемычек между предохранительными устройствами.

Подключение таких элементов перемыкания необходимо провести по аналогу подключения блока устройств от ВАЗ 2101, а сами элементы обеспечить изолирующей защитой. Чтобы подключить корректно флажковые предохранители, схема должна иметь следующий вид:

Тогда система энергообеспечения будет надежно защищена от режима КЗ. Таким образом, истинное назначение предохранителей ВАЗ 2106 будет соответствовать защитным свойствам системы энергообеспечения автомобиля.

Электрооборудование

Соединение источников электроэнергии (аккумуляторная батарея, генератор) и потребителей выполнено по однопроводной схеме. Функцию второго провода выполняет кузов («масса»), с которым соединены отрицательные выводы. Схемы электрооборудования автомобилей представлены в Приложениях. Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. Выключатели наружного освещения, противотуманного света, обогрева заднего стекла (на части автомобилей) установлены в щитке приборов. Выключатель аварийной сигнализации, сигнализатор недостаточного уровня тормозной жидкости, выключатель освещения приборов, прикуриватель размещены на вставке панели радиоприемника. Выключатели света фар, указателей поворотов, очистителя и омывателя ветрового стекла объединены в блок подрулевых переключателей. Электропотребители большой мощности (фары, очистители ветрового стекла и т.п.) включаются через электромагнитные реле. Радиатор системы охлаждения обдувается электровентилятором. Двигатель вентилятора включается автоматически через датчик-выключатель (ранее питание на него подавалось через реле по сигналу датчика температуры). На задней панели (в багажнике) закреплен фонарь освещения багажного отсека.

ВНИМАНИЕ! Цепи звуковых сигналов, прикуривателя, питания сигнала торможения, плафонов освещения салона, штепсельной розетки для переносной лампы, питания аварийной сигнализации всегда находятся под напряжением. Блок предохранителей. Блок предохранителей

Блок предохранителей

Цепи бортовой сети автомобиля (кроме силовой цепи стартера) защищены плавкими предохранителями, которые установлены в основном и дополнительном блоках. Они расположены под панелью приборов со стороны водителя.

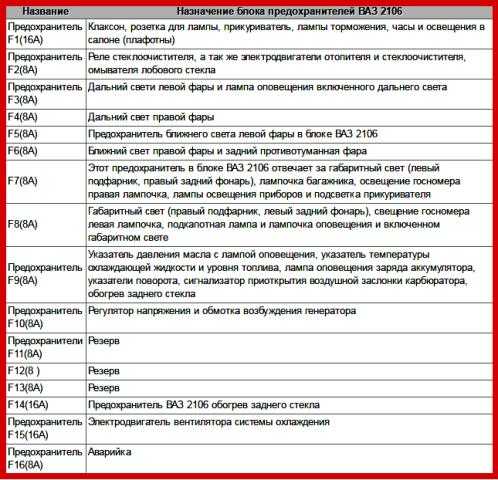

Цепи, защищаемые предохранителями, указаны в таблице.

1. При ремонте электрооборудования отсоединяйте минусовую клемму аккумуляторной батареи (при выключенном зажигании). 2. Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. 3. Не используйте предохранители увеличенного номинала или самодельные – это может привести к перегоранию электропроводки и даже стать причиной пожара.

Электрические цепи, защищаемые плавкими предохранителями

№ предохранителя (номинальный ток)

Наименования оборудования защищаемых электрических цепей

F 1 (16 А)

Звуковой сигнал. Штепсельная розетка для переносной лампы. Прикуриватель. Лампы сигнала торможения. Часы. Плафоны внутреннего освещения кузова

F 2 (8 А)

Реле стеклоочистителя. Электродвигатель отопителя. Электродвигатели стеклоочистителя и омывателя ветрового стекла

F 3 (8 А)

Дальний свет (левые фары). Лампа сигнализатора включения дальнего света

F 4 (8 А)

Дальний свет (правые фары)

F 5 (8 А)

Ближний свет (левая фара)

F 6 (8 А)

Ближний свет (правая фара). Задний противотуманный фонарь

F 7 (8 А)

Габаритный свет (левый подфарник, правый задний фонарь). Лампа освещения багажника. Правый фонарь освещения номерного знака. Лампы освещения приборов. Лампа подсветки прикуривателя

F 8 (8 А)

Габаритный свет (правый подфарник, левый задний фонарь). Левый фонарь освещения номерного знака. Подкапотная лампа. Лампа сигнализатора габаритного света

F 9 (8 А)

Указатель давления масла с лампой сигнализатора. Указатель температуры охлаждающей жидкости. Указатель уровня топлива Лампа сигнализатора заряда аккумуляторной батареи. Указатели поворота и соответствующая лампа сигнализатора. Сигнализатор приоткрытия воздушной заслонки карбюратора. Обмотка реле обогрева заднего стекла

F 10 (8 А)

Регулятор напряжения. Обмотка возбуждения генератора

F 11 (8 А)

Резервный

F 12 (8 А)

Резервный

F 13 (8 А)

Резервный

F 14 (16 А)

Элемент обогрева заднего стекла

F 15 (16 А)

Электродвигатель вентилятора системы охлаждения

F 16 (8 А)

Указатели поворота в режиме аварийной сигнализации

предыдущая страница15.18. Снятие узлов и регулировка стояночной тормозной системы следующая страница 16.1. Проверка электрических цепей

Монтажный блок в салоне

В первых моделях ВАЗ 2105 блок предохранителей располагали в салоне автомобиля. Такой блок и сегодня можно увидеть в некоторых «пятёрках» под панелью приборов рядом с левой дверью. Каждый из предохранителей на блоке, расположенном в салоне, отвечает за тот же участок электрической цепи, что и соответствующий предохранитель на блоке, расположенном под капотом.

Как определить сгоревший предохранитель

Если возникают проблемы с какой-либо группой электрооборудования в машине, вероятность того, что дело в предохранителе высока, но не стопроцентна. Чтобы убедиться в выходе из строя предохранителя, иногда бывает достаточно внешнего осмотра: если на его корпусе имеются обгорелые следы, скорее всего, предохранитель сгорел. Такой способ проверки достаточно примитивен, и лучше в этом случае использовать мультиметр, который позволяет диагностировать неисправность:

  • по напряжению;
  • по сопротивлению.

В первом случае необходимо:

  1. Перевести мультиметр в режим измерения напряжения.
  2. Включить проверяемую цепь, например, освещение, печку и т. д.
  3. Проверить наличие напряжения на выводах предохранителя. Если на одном из выводов напряжения нет, предохранитель нужно заменить.

Во втором случае мультиметр переводится в режим измерения сопротивления, после чего наконечники прибора присоединяются к снятому предохранителю. Если значение сопротивления близко к нулю, предохранитель требует замены.

Если значение сопротивления близко к нулю, предохранитель требует замены

Демонтаж и ремонт блока

Снимается блок предохранителей, расположенный в салоне, в той же последовательности, что и установленный под капотом. Необходимо открутить крепёж, снять разъёмы и вынуть блок. Так же, как и в случае с блоком, расположенным под капотом, ремонт монтажного блока, установленного в салоне, заключается в замене предохранителей и восстановлении дорожек.

Если предохранитель перегорел в дороге и под рукой нет запасного, можно заменить его проволокой. Но при первой же возможности проволоку нужно убрать и установить вместо неё номинальный предохранитель. Схема расположения предохранителей изображена, как правило, на внутренней стороне крышки монтажного блока.

Следует помнить, что существуют монтажные блоки нескольких видов, которые внешне никак не отличаются друг от друга. Различия состоят в распайке дорожек. При замене блока нужно убедиться в том, что маркировки старого и нового блоков совпадают. В противном случае электрооборудование будет работать некорректно.

Блок предохранителей старого образца

В монтажных блоках старого образца используются цилиндрические (пальчиковые) предохранители, которые устанавливаются в специальные подпружиненные разъёмы. Такие разъёмы не отличаются надёжностью и долговечностью, вследствие чего вызывают множество нареканий со стороны автолюбителей.

В монтажном блоке ВАЗ 2105 старого образца используются цилиндрические предохранители

Каждый из 17 предохранителей, расположенных на монтажном блоке старого образца, отвечает за те же группы потребителей электроэнергии, что и соответствующие предохранители на блоке нового образца (см. таблицу выше). Отличие состоит только в значении номинального тока, на который рассчитаны цилиндрические предохранители. Каждому штекерному предохранителю (на блоке нового образца) номинальным током:

  • 10 А соответствует пальчиковый предохранитель номинальным током 8 А на блоке старого образца;
  • 20 А — 16 А;
  • 7,5 А — 8 А.

Техобслуживание и ремонт блока предохранителей ВАЗ 2105 в большинстве случаев не вызывает затруднений у автолюбителей. Чтобы самостоятельно определить неисправность монтажного блока и устранить её, бывает достаточно даже небольшого водительского опыта

Для надёжной работы электрооборудования важно использовать предохранители с параметрами, указанными в технической документации

Схема предохранителей «шестерки»

Монтажный блок «шестерки» насчитывает всего 16 плавких вставок. Каждая из них имеет специальное обозначение и защищает одну или несколько электрических цепей.

Обозначение

Номинальный ток, А

Потребители

F-1

16

Прикуриватель, сигнал, разъем для переносной лампы, лампы стоп-сигнала, лампы освещения салона, часы

F-2

8

Электродвигатели и реле отопителя салона, омывателя лобового стекла, стеклоочистителя

F-3

8

Контрольная лампочка включения фар дальнего света, лампа левой фары дальнего света

F-4

8

Лампа правой фары дальнего света

F-5

8

Лампа левой фары ближнего света

F-6

8

Лампа правой фары ближнего света, задняя противотуманная фара

F-7

8

Огни габаритов (задний правый фонарь, левый подфарник), лампа подсветки багажного отделения, правая лампа подсветки госномера, подсветка прикуривателя, лампы освещения приборной панели

F-8

8

Огни габаритов (задний левый фонарь, правый подфарник), левая лампа подсветки госномера, лампа освещения моторного отсека, индикатор габаритных огней

F-9

8

Контрольная лампа давления масла, индикатор температуры хладагента, указатель уровня горючего, сигнальная лампа отсутствия зарядки АКБ, индикатор открытой заслонки, реле обогрева заднего стекла

F-10

8

Обмотка генератора, реле-регулятор напряжения

F-11

8

Не используется (резервный)

F-12, F-13

8

Резервные

F-14

16

Обогреватель заднего стекла

F-15

16

Электропривод вентилятора радиатора охлаждения

F-16

8

Аварийная сигнализация


Схема электрооборудования ВАЗ 2106 – это детальный «план», на основании которого работает вся система электрических соединений автомобиля. Она состоит из:

1 — передних фонарей; 2 — боковых указателей поворота; 3 — аккумулятора;4 — реле от контрольной лампы аккумуляторного заряда; 5 – реле, с помощью которого включаются ближний свет фар; 6 — реле для дальнего света фар; 7 – автомобильный стартер; 8 — генератор; 9 – осветительные приборы (фары) дальнего света; 10 — приборы ближнего света; 11 – датчик, с помощью которого производится включение электродвигателя вентилятора; 12 — электродвигатель вентилятора СОД (системы охлаждения двигателя); 13 – клаксон (звуковой сигнал); 14 — катушка зажигания; 15 – зажигательный распределитель; 16 — свечи зажигания; 17 – карбюраторный электромагнитный клапан; 18 – датчик, который показывает температуру охлаждающей жидкости; 19 — подкапотная лампа; 20 – автомобильный выключатель света заднего хода; 21 – датчик, показывающий уровень давления масла; 22 — датчик давления масла; 23 — датчик от контрольной лампы, указывающий уровень тормозной жидкости; 24 – электродвигатель, который используется очистителем ветрового стекла; 25 — коммутатор (комплектуется, если применяется бесконтактная система зажигания); 26 – электродвигатель от омывателя ветрового стекла; 27 — реле электродвигателя вентилятора; 28 – машинный регулятор напряжения; 29 – специальное реле-прерыватель очистителя ветрового стекла; 30 – специальный дополнительный блок предохранителей; 31 — главный блок предохранителей; 32 — реле-прерыватель автомобильной аварийной сигнализации и соответствующих указателей поворота; 33 – реле, с помощью которого происходит включение обогревателя заднего стекла; 34 — выключатель стоп-сигнала; 35 – особая штепсельная розетка для транспортной персональной лампы (с 2000г. не устанавливается); 36 – специальный добавочный резистор автомобильного электродвигателя отопителя; 37 – электродвигатель, без которого невозможна работа отопителя; 38 – обязательный переключатель электродвигателя отопителя; 39 – машинные часы; 40 – лампа, которая освещает вещевой ящик; 41 — автоприкуриватель; 42 — выключатель аварийной сигнализации; 43 – специальный регулятор освещения транспортных приборов; 44 — контрольная лампа, которая символизирует недостаточный уровень тормозной жидкости; 45 – световой переключатель фар, звуковых сигналов и указателей поворота; 46 — выключатель зажигания автомобиля; 47 — выключатель машинного обогревателя заднего стекла; 48 — выключатель заднего противотуманного фонаря автомобиля; 49 — выключатель наружного освещения ВАЗ 2106; 50 — выключатели дверных плафонов (передние стойки); 51 — электродвигатель электростеклоподъемника (им комплектуются некторые из выпускаемых транспортных средств); 52 — выключатели дверных плафонов (задние стойки); 53 — выключатель контрольной лампы автомобильного стояночного тормоза; 54 – плафоны, производящие освещение салона; 55 — указатель уровня топлива в машине, который имеет контрольную лампу резерва; 56 — указатель температурного состояния охлаждающей жидкости; 57 — указатель давления масла, оснащенный контрольной лампой недостаточности давления; 58 – автомобильный тахометр; 59 — контрольная лампа (КЛ) стояночного тормоза; 60 – КЛ заряда аккумулятора; 61 — КЛ карбюраторной воздушной заслонки; 62 — КЛ габаритного света; 63 — КЛ поворотных указателей; 64 — КЛ дальнего света фар; 65 — автоспидометр; 66 — выключатель КЛ карбюраторной воздушной заслонки; 67 – «леводверный» переключатель электродвигателя электростеклоподъемника; 68 – автомобильное реле электростеклоподъемников; 69 – «правоверный» переключатель электродвигателя электростеклоподъемника; 70 — задние транспортные фонари; 71 – фонари, которые освещают номерные знаки; 72 – датчик, показывающий уровень и резерв топлива; 73 — обогреватель заднего стекла; 74 – лампа, с помощью которой производится освещение багажника; 75 — задний транспортный противотуманный фонарь.

Жгут проводов в салоне

Передний жгут проводов, расположенный в моторном отсеке, является основным в системе электрического обеспечения. В салон автомобиля передний пучок проходит через технологическое отверстие с уплотнителем под панелью приборов. Электрическая система передней части соединяется с проводами панели приборов, блоком предохранителей, переключателями и зажиганием. В этой части салона основные электрические цепи защищены предохранителями.

Новая коса обеспечит достаточное напряжение для питания потребителей тока в салоне

Блок предохранителей расположен слева от руля. За блоком на кронштейне закреплены вспомогательные реле. От исправного функционирования электрических приборов и реле зависит надёжная работа ВАЗ 2101. Плавкие предохранители защищают электрические цепи ВАЗ 2101 от короткого замыкания.

Простые предохранители являются надёжным элементом безопасности при коротком замыкании

Перечень электрических узлов, защищаемых предохранителями:

  1. Звуковой сигнал, лампы стоп-сигналов, плафоны внутри салона, прикуриватель, розетка переносной лампы (16 А).
  2. Электродвигатель отопления, реле стеклоочистителя, двигатель омывателя ветрового стекла (8 А).
  3. Дальний свет левой фары, контрольная лампа дальнего света (8 А).
  4. Дальний свет правой фары (8 А).
  5. Ближний свет левой фары (8 А).
  6. Ближний свет правой фары (8 А).
  7. Габаритный свет левого подфарника, габаритный свет правого заднего фонаря, контрольная лампа габаритов, лампа подсветки панели приборов, фонарь подсветки номерного знака, лампа освещения внутри багажника (8 А).
  8. Габаритный свет правого подфарника, габаритный свет левого заднего фонаря, лампа прикуривателя, лампа освещения моторного отсека (8 А).
  9. Датчик температуры охлаждающей жидкости, датчик уровня топлива и контрольная лампа резерва, лампа давления масла, лампа стояночного тормоза и указатель уровня тормозной жидкости, лампа уровня заряда аккумулятора, указатели поворотов и их контрольная лампа, фонарь освещения заднего хода, лампа вещевого отделения («бардачок») (8 А).
  10. Генератор (обмотка возбуждения), регулятор напряжения (8 А).

Видео: замена старого блока предохранителей ВАЗ 2101 на современный аналог

Коммутация приборов в салоне выполнена низковольтными проводами с эластичной масло— и бензостойкой изоляцией. Для облегчения поиска неисправностей изоляция проводов выполнена в разной цветовой гамме. Для большего различия на поверхность изоляции наносят спиральные и продольные полоски, чтобы исключить в жгутах наличие двух проводов одинаковой расцветки.

На рулевой колонке расположены контакты переключателей указателя поворотов, ближнего и дальнего света, звукового сигнала. В условиях сборочного цеха контакты этих переключателей смазаны специальной токопроводящей смазкой, удалять которую при ремонте запрещается. Смазка уменьшает трение и предотвращает окисление контактов и вероятное искрение.

При нарушении порядка подключения элементов вероятно дезинформирование участников движения

Номера позиций элементов электрической цепи на схеме подключения указателей поворота:

  1. Подфарники.
  2. Боковые указатели поворота.
  3. Аккумулятор.
  4. Генератор.
  5. Замок зажигания.
  6. Блок предохранителей.
  7. Реле-прерыватель.
  8. Сигнализатор включения.
  9. Переключатель.
  10. Задние фонари.

Прерывистый сигнал поворотников определяется реле-прерывателем. Соединение с «массой» обеспечивают провода чёрного цвета, соединения с «плюсом» — розовые или оранжевые провода. В салоне автомобиля провода соединяют:

  • панель приборов и подсветку индикаторов;
  • пучки фар;
  • указатели поворота;
  • освещение в салоне;
  • стеклоочиститель;
  • ножной омыватель ветрового стекла.

По левой стороне салоне под ковриками проходит задний жгут проводов. От него отходит нить к выключателю плафона в стойке двери и выключателю лампы стояночного тормоза. Ответвление к правому плафону проходит за задней балкой по полу кузова, там же расположены провода, соединяющие датчик указателя уровня и резерва топлива. Провода в пучке закреплены липкой лентой к полу.

Части предохранительного модуля и правила их использования

Схема блока предохранителей модели 2106 ВАЗ довольно простая: две линейки с предохранителями (отсутствуют монтажные платы, сопротивления, диоды и прочие). Вся конструкция крепится к корпусу автомашины с помощью двух гаек. Практически все цепи схемы электрооборудования этого автомобиля защищены плавкими предохранителями номиналами 8 ампер и 16 ампер. Однако есть и незащищенные электроприборы, например, втягивающее реле у стартера.

Обычный предохранительный блок — это совокупность устройств по защите электрической системы автомашины, собранная в единый модуль. В авто он находится справа, внизу панели приборов с водительской стороны, рядом с рукояткой открывания пространства под капотом. Грамотное подключение данного элемента проводят по предварительно размеченной последовательности подключения (схема) на новом блоке предохранителей, ставящемся при ремонте или замене.

Условия правильной эксплуатации предохранительного модуля машины следующие.

  1. При замене неисправных элементов новыми следует строго соблюдать идентичность параметров (силы тока 8 или 16 А). Нестандартные элементы могут стать причиной поломки электроприборов.
  2. Недопустимо устанавливать самодельные («жучки»), перемычки или нестандартные детали вместо вышедших из строя «родных» элементов, так как такая замена может привести к короткому замыканию в цепи и даже спровоцировать пожар.
  3. Необходимо периодически производить чистку контактов предохранителей и их посадочных гнезд. Чем чище контакты, тем меньшее сопротивление в защищаемой цепи, и тем меньше нагрев самого плавкого предохранителя. Загрязненные контакты приводят к перегреву защитных элементов и их посадочных гнезд. Пластиковая конструкция предохранительного блока со временем может расплавиться, вывести из строя полностью весь блок, и схема электропитания ВАЗ 2106 не будет функционировать.
  4. Если произошло расплавление или выгорание какого-либо элемента, перед заменой необходимо выявить причину замыкания и устранить неисправность.
  5. При расплавлении плавкой нити в предохранителе речь идет о замыкании. Когда плавится пластик корпуса — это может быть проблемой контакта или перегрузки цепи.
  6. Если на автомашину устанавливают дополнительные потребители энергии, то для них нужен свой контакт.
  7. Разумно будет запастись заводскими наборами деталей и элементов с различными характеристиками силы тока.

Важно! Перед проведением любых работ, связанных с заменой или ремонтом электрооборудования, необходимо отключать минусовую клемму аккумулятора. В противном случае возможно замыкание и поломка важных элементов

Чтобы автомобиль исправно функционировал, следует уделять профилактическое внимание модулю предохранителей. Хотя бы пару раз в году следует прочищать контакты от пыли и загрязнений

Желательно проделывать эту процедуру в зимний период, когда в цепи самое высокое напряжение.

Схема зажигания ВАЗ 2106

Схема зажигания ВАЗ 2106 включает распределитель зажигания, катушку, свечи, замок и проводы низкого и высокого напряжения. Схема подключения ВАЗ 2106 этой системы автомобиля представлена на фото.

  1. До 1980 г. машины данной марки комплектовались распределителем Р-125Б. Он устанавливался совместно с карбюраторами типа 2103. Данный распределитель имел механический октан-корректор, с помощью которого можно было несколько изменять угол опережения зажигания, однако, в то же время, отсутствовал специальный вакуумный регулятор. После 1980 года, когда двигатели комплектовались карбюраторами 2107-1107010-20 («Озон»), стали использовать распределитель 30.3706, который имел вакуумный регулятор опережения зажигания.
  2. Применяемая катушка относилась к типу Б117-А. Присутствовал разомкнутый магнитопровод. Устройство маслонаполненное, герметизированное.
  3. Использовались свечи типа А17ДВ или подобные им, но зарубежного производства.
  4. Автомобили оснащались замком ВК347, который имел противоугонное устройство. Он работает следующим образом: когда ключ вынимается (из положения III «Стоянка»), из корпуса выключателя особым образом выдвигается запорный стержень. Он входит в паз вала руля и, таким образом, происходит блокировка вала.

Рекомендуется постоянно возить с собой, если вы хозяин автомобиля 2106, конденсатор распределителя зажигания и катушку зажигания. Вероятность их выхода из строя достаточно велика, заменить или отремонтировать их с помощью каких-то других устройств — невозможно.

Если повредить катушку или конденсатор, двигатель запустить будет невозможно, а вот заменить вышедшие из строя приборы весьма просто. Например, замок зажигания (представлено на видео). Если возникнет крайняя необходимость, их можно заменить подобными устройствами с других моделей автомобилей.
