Ставим электроусилитель руля на ваз-2114 своими руками: полный алгоритм установки с фото

Способы улучшения системы гидроусилителя

Кроме того, что нужно просто открутить насос, а потом установить новый, существует еще несколько обязательных процессов. В первую очередь, это создание вакуума в гидравлической системе, ведь в противном случае она будет функционировать с перебоями, либо вообще не работать. Также, в обязательно порядке, следует восстановить потери гидравлической жидкости, часть которой вытекла во время откручивания шлангов. Конечно, эффективнее заливать жидкость в работающий автомобиль, но в данном случае это является невозможным, так как при смене насоса аккумулятор отсоединен.

Для того, чтобы повысить температуру гидравлической системы, можно с помощью обычного фена

Однако тут также следует соблюдать осторожность, ведь существует риск перепалить трубки

Таким же способом можно увеличить температуру и гидравлической жидкости.

При выборе жидкости нужно внимательно изучать маркировку на этикетке, чтобы подобрать наиболее оптимальный вариант для своего автомобиля.

Как уже отмечалось выше, после отсоединения шланга от ГУРа, его нужно опустить в емкость. Легче всего использовать в качестве емкости обычную бутылку.

Далее, заливаем вытекшую жидкость обратно в бачок, а трубку опять помещаем в бутылку. Затем нужно прокрутить стартер, чтобы гидравлическая жидкость прогналась по системе и вновь вылилась в бутылку. Проделываем эту операцию несколько раз.

После этого, присоединяем трубку с бачком, снова прокручиваем стартер, чтобы жидкость вновь прогналась по системе, желательно параллельно влево и вправо двигать рулем, чтобы разработать гидравлику после застоя. Категорически не рекомендуется запускать двигатель ведь скорее всего из-за высокого давления гидравлическая трубка сорвется и произойдет полная утечка жидкости.

На этом процесс замены и модернизации насоса гидроусилителя завершен. Нужно собрать всю систему обратно и проследить, чтобы бочок с гидравлической жидкостью был заполнен до максимума. Далее стоит завести двигатель, и проехать на автомобиле несколько кругов.

Во время езды, желательно, при поворотах максимально проворачивать руль, чтобы точно убедится в отсутствии неполадок. Также, можно попросить другого человека проследить за передними колесами во время поворота руля, ведь со стороны лучше заметны неисправности системы.

Какие преимущества электроусилителя руля на ВАЗ 2109

На автомобиле ВАЗ 2109 помимо гидроусилителя можно установить . Установка такого устройства перед гидроусилителем имеет ряд преимуществ:

  • Простота монтажа. Агрегат ставится одним узлом, нет необходимости вмешиваться в моторный отсек.
  • Большая надежность, которая увеличивается за счет отсутствия ряда элементов: шкивов, шлангов, жидкости.
  • Экологическая чистота и энергосберегаемость. Мощность потребляется только при выполнении маневрирования, что снижает затраты на расходование энергии и экономит топливо.
  • Обеспечивается пассивная безопасность в случае удара, существует система самодиагностики.
  • Информативность. Увеличение скорости движения авто обеспечит рост усилия на руле.

Какой тип усиления руля установить решает сам автовладелец. Любой способствует уменьшению усилия, прикладываемого на руль и простоту управления.

Электроусилитель руля (ЭУР) устанавливается на новые автомобили отечественного производства, такие как Калина, Приора, Гранта в отличие от старых моделей типа ВАЗ 2109, 2114. Но так как новые модели проектируются на основе старых, кое какие детали, используемые в них можно установить и на ВАЗ 2109. В этой статье мы рассмотрим установку электроусилителя руля от Приоры на ВАЗ 2109 с европанелью.

Для этого нам понадобятся:

  • ЭУР от Приоры (ВАЗ 2170);
  • Проводка для подключения ЭУР (2110-3724155);
  • Укороченный карданчик рулевого вала;
  • Подрулевые переключатели от Шеви Нивы;
  • Кожух руля от ВАЗ 21104 («десятка» с европанелью);
  • Кнопка аварийки (ее придется переносить на панель);
  • Руль от Калины.

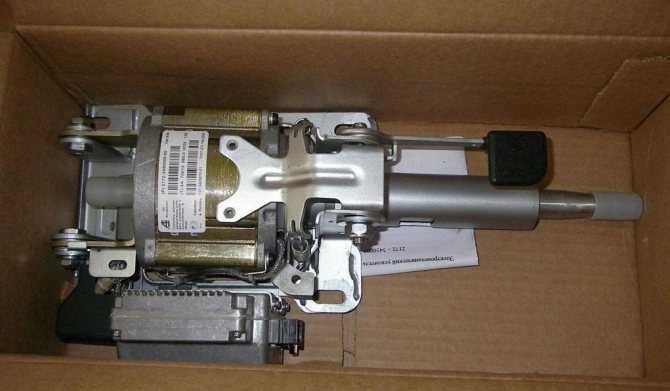

ЭУР от Приоры

Карданчик

Кожухи от «десятки» с европанелью

Начинаем работу по установке со снятия рулевого колеса, рулевого кожуха и подрулевых переключателей вместе и колодкой.

Также можно сразу снять накладку панели приборов и извлечь комбинацию приборов – к ней мы будем подключать управляющие провода от ЭУРа.

Снимаем рулевой вал. Получаем в результате вот такой вид:

Отмеченные шпильки необходимо немного укоротить, чтобы они не упирались в ЭУР.

Устанавливаем переходную пластину. Передних гайки подойдут и старые, а вот задние болты нужно заменить на 4,8 х 50 мм (с головкой на 10).

Если пластину достать не удалось, то ее можно изготовить самостоятельно по этому чертежу:

Теперь подключаем проводку. Провода на аккумулятор удобно провести через отверстие для шлангов гидрокорректора фар:

Остальные провода тянем к комбинации приборов, где их и подключаем согласно схемы:

Закрепляем на рейке кардан из комплекта ЭУР (фиксирующий болт закручиваем не до конца).

И примеряем сам электроусилитель. Комплектного карданчика немного не хватает по длине, поэтому придется немного увеличить посадочные места на самом ЭУРе, чтобы его немного сдвинуть в сторону кардана.

Когда все получилось, собираем обратно рулевую колонку и панель приборов, и подключаем электроразъемы к блоку управления ЭУР.

Заводим автомобиль и пробуем.

Теперь руль стал очень легким, особенно это заметно на парковках на малой скорости. Также вибрации от дороги на руль теперь передаются в меньшей степени. Правда, есть и отрицательные моменты: руль становится несколько ближе к водителю (на 4-5 см) и несколько ниже. Ну и штатную облицовку рулевой колонки нужно менять на «десятошную» с европанелью.

Рулевая система автомобиля ВАЗ 2114 с самого своего производства предполагала возможность установки гидроусилителя руля при помощи установочного комплекта. Это касается и электроусилителя руля или просто ЭУР.

Такая модификация позволит легче поворачивать автомобиль и повысит комфортное управление. Особенно это касается водителей, которые большую часть времени ездят в городе.

Основным отличием гидроусилителя руля (ГУР) от ЭУР заключается в том, что сила (эффективность) работы первого напрямую зависит от скорости работы мотора. При большой скорости вращать руль уж слишком легко. Это сказывается как на ощущении езды, так и на управляемости.

Для преодоления таких проблем ГУР подсоединяется не напрямую к мотору, а используя регулятор коэффициента усилений. Именно таким функционалом владеет электроусилитель. Для работы ЭУР не характерна прямая связь усилия с мощностью мотора, что позволяет включаться в работу насколько это нужно в конкретной обстановке.

Для ВАЗ 2114 подойдет аналогичный ЭУР как для Лады Приоры.

Дополнительные плюсы использования электроусилителя вместо ГУР:

  • Меньшие требования к обслуживанию (не нужно следить за маслом, соединениями).
  • В мороз не нужно прогреваться, как при использовании ГУР.
  • Установить ЭУР намного легче (не нужно будет вмешиваться в моторный отсек).
  • Высокая надежность.
  • Минусом можно назвать только меньшую мощность, хотя на легковых автомобилях типа ВАЗ 2114 это совсем не заметно.

Характеристики

ЭУР служит для того, чтобы снизить прилагаемое усилие к рулевому колесу, необходимое для осуществления маневров.

Оптимально для ВАЗ 2109 устанавливать электроусилитель, позаимствованный от Lada Priora. Новые модели АвтоВАЗ выпущены на базе старых, потому детали отлично подходят на уже давно не выпускаемые девятки.

Выбирая себе ЭУР для установки, убедитесь, что он соответствует следующим характеристикам.

Характеристика Требуемые параметры
Максимальный компенсирующий момент 35 Нм
Средний показатель потребления тока 50 А (при скорости вращения руля 360 градусов/сек и 35 Нм компенсирующего момента)
Рабочая температура В диапазоне от -40 до +85 градусов по Цельсию
Вес устройства 9,5 килограмм
Тип двигателя Реактивный, индукторный, оснащенный электронным управлением
Количество фаз 3
Направление вращения Реверсивного типа
Тип редуктора Трехзаходный, червячный
Материал червячного вала Хромированная сталь 40х
Материал червячного колеса Углепластик УПА 6/30 2


ЭУР от Приоры

Выбор в пользу именно такого электроусилителя для ВАЗ 2109 обусловлен его преимуществами:

  • Монтаж выполняется достаточно легко;
  • ЭУР потребует небольшого количества энергии для работы;
  • Экологичное устройство;
  • Отлично адаптируется под классику АвтоВАЗ, включая девятки;
  • Позволяет комфортно управлять автомобилем даже на высоких скоростях.

https://youtube.com/watch?v=9QrnSpPu8HE

Предъявляемые требования

Думаю, если вам этот материал окажется полезным, будет создана еще одна статья. В ней мы говорим о том, какие неполадки могут случаться с этим узлом.

К примеру, мы уже отдельно изучали причины скрипа руля при вращении. Еще отдельно рассматривался вопрос, когда руль не возвращается в исходное положение. В этих случаях потенциальным виновником также часто выступает гидрач.

Чтобы ГУР обеспечивал надежную и качественную работу, он должен соответствовать определенным требованиям. Среди них:

  • надежность и качество сборки;
  • бесшумность;
  • простота даже самостоятельного обслуживания;
  • минимально возможные габариты;
  • экологичность;
  • автовозврат руля в исходное положение;
  • плавность;
  • пропорциональность усилий;
  • сохранение работоспособности рулевого узла при поломке ГУР и пр.

Действительно важные требования. И если даже ГУР перестал им соответствовать, у водителя должна сохраняться возможность доехать до ближайшего СТО или своего гаража, к примеру. А не просто стоять и на холостых оборотах дожидаться эвакуатор.

Замена

Данная технология важная также, как заливать масло в коробку ВАЗ 2109, которое можно делать самостоятельно либо на СТО. Замену масла необходимо производить сразу после того, как был куплен поддержанный автомобиль. Эта рекомендация объясняется тем, что новый владелец не знает, какую жидкость использовал предыдущий хозяин машины. В подобных обстоятельствах также следует предварительно промыть двигатель. Аналогичным образом нужно поступать, если автомобиль длительное время не использовался.

Перед началом процедуры необходимо подготовить:

  • новые жидкость и фильтр;
  • ключ на 17;
  • ветошь для протирки;
  • емкость для слива отработанного материала.

Работа выполняется следующим образом:

  1. Двигатель разогревается. Это необходимо сделать, чтобы жидкость стала более текучей, благодаря чему весь процесс пройдет быстрее.
  2. Автомобиль лучше поставить на ровную поверхность над ямой. Так будет проще добраться до днища.
  3. Подставив под низ машины емкость для слива, можно откручивать сливную пробку. Масло потечет сразу, поэтому лучше надеть на руки перчатки.
  4. По окончании слива, который займет около 10-15 минут, пробка устанавливается на место.
  5. Откручивается масляный фильтр и устанавливается новый.
    Предварительно в него нужно залить около 200 мл жидкости и обрабатывается смазкой уплотнительная резинка.
  6. Заливается новое масло. Его потребуется около трех литров.
  7. По окончании заливки нужно проверить уровень жидкости. Если ее будет недостаточно, необходимо постепенно доливать смазку, постоянно контролируя ее объем при помощи щупа.
  8. В конце нужно закрыть крышку и включить двигатель на несколько минут, дав ему проработать на холостых оборотах.

Насос ГУР

Насос ГУР

Отдельного разговора заслуживает насос этого механизма. Стоит он около 3 тыс. российских рублей и его часто ремонтируют, чем заменяют.
Но если ремонт не поможет, придется потратиться. Что касается качественного ремонта, то его опять же удастся провести своими руками, тем самым экономя свои средства.

Ваз 2110 есть гидроусилитель на авто

Обычно на ГУР Ваз 2110 устанавливают насос марки ZF, который еще идет на Ауди А6, Фольксваген и другие автомобили. Но такая модель насоса не разборная и на ней не имеется ни стопорных колец, ни крышек.
Это вовсе не означает, что восстановить работу такого насоса невозможно.Ниже представлена инструкция по снятию и разбору насоса ГУР:

  • Снимаем хомут;
  • Отсоединяем возвратный шланг (делаем аккуратно, дабы не пролить масло);
  • Отсоединяем разъем;
  • Снимаем со штуцерного болта ДДЖ (датчик).
  • Отсоединяем нагнетательную трубку, прежде сняв штуцерный болт;
  • Снимаем приводной ремень гидроусилителя;
  • Теперь пора приступить к снятию самого насоса;
  • Ослабляем первый болт, крепящий насос;
  • Выворачиваем полностью второй болт, фиксирующий насос;
  • Снимаем насос в сборе.

Ваз 2110 жидкость в гидроусилитель

Очищаем насос от грязи и визуально осматриваем. Если обнаруживается выработка на внутренней стенке корпуса, напоминающего ступеньки, то их нужно снять, используя для этого специальную насадку и дрель.

Подшипник и сальник насоса

Ваз 2110 с гидроусилителем руля

Изношенный подшипник в закрытом корпусе также может стать причиной неисправности гидроусилителя руля. Не исключение и манжета, которая нуждается в периодической замене.

Рассмотрим оба варианта:

  • Чтобы закрепить подшипник первым способом, нужно сделать выточку на токарном станке с внешней стороны корпуса. Затем в стенке насоса сверлим отверстия с резьбой.
    Новый подшипник следует вставить и закрепить при помощи болтов с заточенными концами, которые еще и отпиливаются.
  • Второй вариант подразумевает загибание краев корпуса.

Насос собираем в обратной последовательности. В отличие от других моделей насоса, вариант ZF имеет лопатки, которые не переворачиваются.

Насос гидроусилителя может шуметь после установки. Но пугаться этого не нужно, ведь все объясняется просто: притирка деталей.

Установка гидроусилителя. Целесообразность услуги

Приблизительная стоимость комплекта гидроусилителя на современном рынке составляет тридцать-сорок тысяч рублей. Самостоятельный монтаж данного элемента возможен, но сопряжен с рядом потенциальных затруднений, вынуждающих неопытных водителей обращаться за помощью к квалифицированным специалистам. Услуги профессионалов вкупе с покупкой комплекта могут обойтись автовладельцу в солидную сумму, поэтому установка гидроусилителя должна осуществляться клиентом с полным осознанием желаемого результата.

ГУР станет отличным решением для вынужденных подолгу находиться за рулём водителей, поскольку он позволяет существенно снизить утомляемость автомобилиста при управлении машиной. Установка гидроусилителя руля также обеспечит:

  • снижение количества оборотов рулевого колеса, улучшение подвижности и управляемости транспортного средства;
  • смягчение ударов, передающихся на руль от мелких неровностей на дороге;
  • улучшенное «чувство дороги», позволяющее водителю быстрее реагировать на особенности дорожного покрытия.

Установка гидроусилителя руля

Чтобы обеспечить длительную и беспроблемную работу ГУР, необходимо тщательно следить за состоянием системы.

Обслуживание гидроусилителя включает следующие процедуры:

  • проверка уровня масла в бачке;
  • проверка системы на герметичность, своевременное устранение всех обнаруженных утечек;
  • регуляция натяжения ремня привода;
  • замена масла, фильтров (каждые полгода-год).

Если установка гидроусилителя привела к возникновению проблем в работе транспортного средства, то водитель должен своевременно обратиться к специалистам для проведения диагностики. При некачественном монтаже элемента может пострадать и безопасность езды, поэтому откладывать визит в автосервис не стоит.

Профессиональная диагностика подразумевает проверку состояния и работы:

  • рулевого управления;
  • гидроусилителя руля;
  • рулевой рейки.

В случае обнаружения неполадок специалисты смогут провести ряд наладочных мероприятий, направленных на восстановление работоспособности системы. При неэффективности данного варианта узел полностью демонтируется и заменяется новым в соответствии с действующими правилами и нормативами.

Установка гидроусилителя руля на 2rea.com

Если водитель желает установить ГУР в своё транспортное средство, но не располагает необходимыми навыками и/или желанием для самостоятельного проведения монтажных работ, то самым верным решением будет обращение за помощью к профессионалам. Опытные специалисты быстро выполнят все запрошенные мероприятия, проконсультируют по вопросам дальнейшего обслуживания элемента.

Возможные проблемы

Некоторые водители отмечают, что ВАЗ 2114 с гидроусилителем система управления становится словно невесомой. Это может сбивать с толку. Когда усиление теряется, руль приходится вращать чаще.

Проводка

Что касается замены гидроусилителя на электроусилитель — это более чем возможный вариант усовершенствования автомобиля. Его считают одним из самых простых, но эффективных видов технического тюнинга. Однако выполнять подобные операции самостоятельно настоятельно не рекомендуется.

Выбирайте специализированные автосервисы, специализирующиеся на технических доработках и тюнинге автомобиля. Автомобили компании АвтоВАЗ, в число которых входит и ВАЗ 2114, прекрасны тем, что буквально созданы для тюнинга. Многие молодые водители выбирают в качестве первого автомобиля именно «четырнадцатую» модель. Это обусловлено широкими возможностями по доработке с минимальными вложениями. Эта машина прекрасно поддается внешнему тюнингу, а нынешний рынок запчастей позволяет усовершенствовать внутреннюю начинку. В том числе заменить гидроусилитель на электроусилитель рулевого управления.

В 2001 году отечественная публика увидела один из новых проектов АвтоВАЗа, отличный седан ВАЗ 2114, или, как еще назывался этот автомобиль, Самара-2. Машина отвечала всем современным требованиям (если не быть придирчивым) и заявила о себе на всю страну. Одним из достоинств транспортного средства стала его рулевая система, которая, в отличие от многих других проектов АвтоВАЗа, позволяла ставить усилитель, причем как ЭУР, так и ГУР.

Устранение поломки

Итак, в причинах, которые требуют регулировку или восстановление ГУР, мы разобрались. Если необходима замена ремня ГУР, разборка и ремонт рейки или замена гидроусилителя руля в целом, то такие задачи лучше доверить специалистам. Но если неисправности незначительные, то произвести регулировку и отремонтировать узел можно самостоятельно.

  1. Итак, как своими руками ремонтировать систему? В принципе, заменить приводной ремень не особо сложно, но здесь все зависит от конструктивных особенностей транспортного средства. В некоторых авто приводной ремень отвечает только за работу усилителя. В других, к примеру, автомобилях марки Renault, приводной ремешок отвечает за генератор, усилитель, кондиционер, так что его замена потребует определенных знаний. Можно приобрести ремкомплект ГУР и произвести замену фильтрующего элемента или расходного материала. Последнюю, кстати, менять нужно не так часто — принцип замены довольно прост, сливается старое масло и заливается новое, при этом необходимо следить, чтобы в процессе не возникли воздушные пробки в системе.
  2. Часто случается такое, что из системы уходит расходная жидкость, в данном случае также требуется ремонт. Сама утечка, как правило, происходит через плохое соединение патрубков, валы либо подшипники. Вам необходимо произвести тщательную диагностику всех патрубков и при необходимости выполнить ремонт трубок ГУР.
  3. Одной из наиболее часто встречаемых неисправностей данного узла является поломка насоса. Если вы не хотите сразу идти в магазин и платить деньги за новый насос, старый необходимо демонтировать и произвести его разбор. От пыли и грязи прочищаются все элементы устройства. Есть вероятность, что проблема заключается в выработке на внутренних компонентах корпуса, ликвидировать эту проблему позволит дрель со специальной насадкой.
  4. Замена сальника или подшипника будет актуальна в том случае, если эти элементы износились. Монтаж деталей производится в порядке, обратном снятию. Если вы не знаете, как снять гидроусилитель руля, разобраться в этом поможет сервисная книжка к вашему автомобилю. Конструктивные особенности у всех транспортных средств разные, поэтому инструкция по демонтажу может иметь определенные отличия (автор видео — Auto Fix Info).

Поэтому производить замену и ремонт детали нужно только при обнаружении признаков неисправности (и, чтобы избежать их появления, время от времени проверять уровень жидкости в ГУР).

  1. Собственноручный ремонт радиатора ВАЗ 2110 Как отремонтировать радиатор охлаждения двигателя ВАЗ 2110 своими руками
  2. Ремонт нижнего рычага передней подвески ВАЗ своими руками
  3. Ремонт отопителя жигулвской классики на примере ВАЗ 2107 Ремонт печки ВАЗа своими руками
  4. Ремонт глушителя своими руками

Установка

Чтобы поменять стандартный рулевой механизм на ЭУР, вам потребуется приобрести следующий набор:

  • Новый электроусилитель;
  • Комплект проводки для подключения усилка;
  • Установочная пластина (найти можно на рынке, но некоторые делают сами);
  • Укороченный кардан рулевого вала;
  • Защитный кожух от «десятки» с европанелью;
  • Руль (лучше взять от Калины);
  • Кнопка аварийного сигнала (расположится на панели).

Все, когда все необходимые компоненты готовы, и вы настроились на работу, можно приступать.

  1. Поскольку речь идет о работе с электрической системой, обязательно снимите минусовую клемму с аккумуляторной батареи.
  2. Снимите рулевое колесо, демонтируйте защитный кожух и подрулевые переключатели. Не забудьте про демонтаж соединительной колодки вместе с переключателями.
  3. Открутите накладку приборной панели, снимите приборную комбинацию. Так вы сможете затем подключить проводку управления от электроусилителя.
  4. Снимите замок зажигания. Здесь будьте аккуратными. Многие в спешке срывают шлицы ботов крепления.
  5. Демонтируйте рулевой вал.
  6. Теперь перед вами разобранная конструкция, где явно выделяются достаточно длинные шпильки. Их следует укоротить. В противном случае шпильки упрутся в новый механизм электроусилителя.
  7. Установите переходную пластину. Для ее монтажа передние гайки подойдут старые. При этом задние болты обязательно замените. Их размер должен составлять 4,8 на 50 миллиметров и подходить под ключ на 10.
  8. Если установочную пластину отыскать не удалось, опираясь на чертежи ниже, можете изготовить ее своими руками.

  • Настало время подключить проводку.
  • Практика владельцев ВАЗ 2109 показывает, что проводку на аккумуляторную батарею удобнее всего выводить через отверстия, предназначенные для шлангов гидрокорректора оптики.
  • Остальная часть проводки идет на приборную панель, где подключение следует выполнять согласно этой схеме.
  • Закрепите кардан электроусилителя на рейке, но не затягивайте фиксирующий болт. Делаем примерку электроусилителя руля. Карданчик, который идет в комплекте, немного не подходит по длине. Тут лучшим решением будет увеличение посадочных гнезд на усилителе. Это позволит сдвинуть его в сторону карданчика.
  • Соберите колонку и приборную панель, действуя в обратной демонтажу последовательности.
  • Ни в коем случае не забудьте подключить разъемы к командному блоку усилителя.
  • Возвращайте на аккумулятор минусовой провод, запускайте мотор и проверяйте, как на вашей девятке работает приоровский электроусилитель рулевого управления.

Устанавливая ЭУР от Приоры на ВАЗ 2109, положение самого руля сместится примерно на 5 сантиметров в сторону водителя. Также руль опустится вниз. Потому положение кресла придется немного изменить.

Ставить электроусилитель руля на ВАЗ 2109 стало модно. Многие автомобилисты считают, что без ЭУРа жизнь не жизнь. Эта тяга понятна, езда с усилителем рулевого управления — это новый уровень комфорта.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
