Ваз 2109: неисправность бензонасоса

Особенности конструкции и расположения топливных насосов ВАЗ 2108/2109

Бензонасос ДААЗ имеет простую механическую конструкцию. В неё входят:

  • корпус, состоящий из верхней и нижней части;
  • крышка;
  • сетчатый фильтр;
  • клапаны (впускной и выпускной);
  • диафрагмы (3 шт) с дистанционными проставками;
  • стержень, к которому крепятся диафрагмы;
  • возвратная пружина;
  • рычаг ручной подкачки.

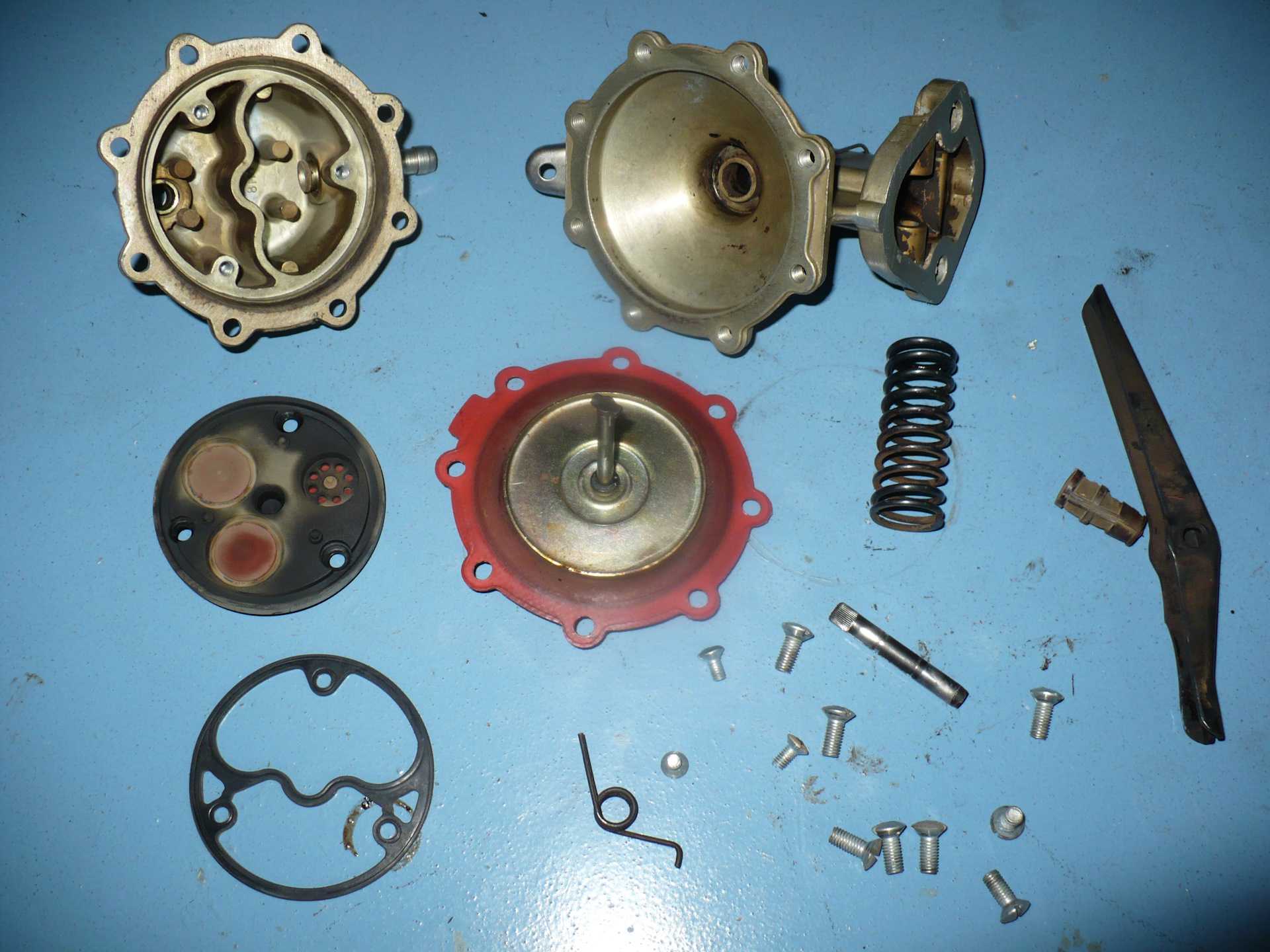

Конструкция бензонасоса ДААЗ

Механический бензонасос ВАЗ 2108/2108 располагается в моторном отсеке машины и установлен на корпусе привода вспомогательных агрегатов (перед распределителем зажигания). Он приводится в действие от распредвала через кулачковый механизм и шток (толкатель). Распределительный вал вращает эксцентрик, который передаёт усилие через толкатель на балансир в нижней части корпуса помпы. Последний приподнимает и опускает стержень с диафрагмами. Таким образом на входе насоса образуется разрежение, а на выходе — давление. За его поддержание отвечают клапаны, расположенные в корпусе устройства.

Механический бензонасос ВАЗ 2108/2109 расположен на корпусе привода вспомогательных агрегатов

На инжекторных ВАЗ 2108/2109 бензонасос является не отдельным устройством, а элементом топливного модуля. В его состав также входят:

  • пластиковый стакан-накопитель;
  • сетчатый фильтр грубой очистки;
  • датчик уровня топлива.

Топливный модуль в сборе

Модуль располагается в баке автомобиля. Его крышка (основа) находится в верхней части ёмкости. Вы найдёте её, сняв заднее сиденье и отогнув ковролин.

Электрический бензонасос в инжекторных ВАЗ 2108/2109 расположен в баке автомобиля

Конструктивно, бензонасос инжекторных ВАЗ 2108/2109 — это электродвигатель с крыльчаткой на валу, которая, вращаясь, перекачивает бензин, создавая разрежение на входном штуцере и давление на выходном. Питание помпы осуществляется от бортовой сети машины, защищённой отдельными реле и предохранителем.

Конструкция электрического бензонасоса ВАЗ 2108/2109

ПРОВЕРКА И РЕГУЛИРОВКА ДАВЛЕНИЯ НАСОСА

Каждый знает, что все детали автомобиля имеют определённый ресурс. Таким образом, бензонасос «девятки», как и любая другая деталь, рано или поздно выходит из строя. Он перестаёт исправно качать бензин. Следующая инструкция поможет вам разобраться в проблеме.

Следует сказать, что на ВАЗ 2109 проблемы не всегда одинаковы.

  • Далеко всегда причинами становятся не герметичность клапана или корпуса, топливного провода или диафрагмы. Зачастую причина в засорившихся топливных фильтрах или в перегревающих подводящих топливо бензопроводах. А самой главной проблемой является недостаточное давление бензина на выходе бензонасоса.
  • В том случае, когда бензонасос изначально не мог показать соответствующее давление на выходе, все указанные выше проблемы только ещё больше усугубили ситуацию.
  • Вам нужно точно знать давление, которое должен развивать топливный насос при двигателе, который работает на холостых оборотах. Как правило, все топливные насосы должны развивать давление от 0,20 до 0,35 атмосфер. Если бензонасос имеет на выходе такое давление, проблем с подачей топлива возникать не должно.
  • Давление измеряется манометром со шкалой в 1,6 атмосфер.
  • Если давление оказалось ниже нормы, возможно, потребуется только подстройка насоса.
  • Бензонасос можно отрегулировать, приблизив или отдалив его от блока мотора путём изменения толщины прокладки.
  • Другим способом является усиление пружины, под неё нужно подложить шайбы, с учётом прочности пружины и износа деталей.
  • Третий способ – это изменить длину штока.
  • Любое из перечисленных действий поможет поднять давление бензонасоса  до уровня 0,20-0,30 атмосфер.
  • Когда двигатель станет работать на повышенных оборотах, этот показатель вырастет ещё немного.

ХАРАКТЕРИСТИКИ БЕНЗОНАСОСА ВАЗ 2109

Для того чтобы понять, как работает исправный насос и проверить его работу, нужно знать его характеристики:

  • Длина штока должна быть 82,4 мм.
  • Шток должен выступать над прокладкой на 0,8 — 1,3 мм.
  • Толщина самой первой прокладки должна составлять 0,3 мм.
  • Ход штока равен 2,5 – 2,8 мм.

Несколько полезных рекомендаций

Обратите внимание, что на автомобилях, которые имеют обратную магистраль, причиной появления проблемы может стать слишком большое сбросное отверстие, так как большая часть давления сбрасывается обратной магистралью.
Если установленный на вашем автомобиле насос невозможно отрегулировать, его придётся заменить.
Сегодня на рынке продаются самые разнообразные модели насосов для ВАЗ от различных производителей.
Подойдите к покупке очень ответственно, чтобы не приобрести подделку. Выбирайте фирменный магазин и надёжную фирму – производителя

Приобретайте только те модели бензонасосов, которые рекомендованы заводом ВАЗ.
Самым лучшим вариантом будет обратиться к официальному дилеру запчастей ВАЗ в своём регионе. Эта позволит вам быстро получить нужную деталь, не волнуясь о том, что она окажется плохого качества. Таким образом, не придётся искать и покупать ещё один бензиновый насос.

Снятие и замена бензонасоса на ВАЗ 2108, 2109, 21099 (инжектор, карбюратор)

Здравствуйте, из данной статьи Вы узнаете, как заменить бензонасос на инжекторных и карбюраторных ВАЗ 2108, 2109, 21099. Бензонасос обычно меняется, если в топливной системе низкое давление, либо же насос вообще не качает топливо. Для начала разберем замену бензонасоса на карбюраторной машине. На самом деле в случае с механическим бензонасосом возможны такае ситуация, как протекание насоса, т.е. когда с него начинает капать, причем, если у Вас начала течь бензонасос на карбюраторной машине, ни в коем случае не ездите на ней, бензин будет капать прямо на горячий выпуск. В автомагазинах продаются ремонтные комплекты для механических бензонасосов, но обычно ремонт бензонасоса дает кратковременный эффект, поэтому лучше заменить его на новый. Для того, чтобы снять бензонасос надо открутить хомуты на топливных шлангах и сдернуть их с насоса (со шлангов потечет бензин, поэтому заранее подготовьте какую-нибудь емкость и затычки для шлангов)

Теперь откручиваем 2 болта крепления бензонасоса и снимаем его

Так же снимите термоизоляционную проставку и прокладку

Установка нового бензонасоса на карбюраторной машине производится в обратном порядке.

Теперь давайте разберем ситуацию с электрическим бензонасосом на инжекторных ВАЗ 2108, 2109, 21099. Электрический бензонасос находится под задним сиденьем. Поднимаем сиденье и откручиваем болт крепления защитной крышки топливного насоса. Перед тем, как приступим к снятию бензонасоса надо сбросить давление в топливной системе. Сделать это можно двумя способами, либо снять предохранитель бензонасоса на заведенной машине, подождать пока она заглохнет и еще пару секунд покрутить мотор стартером, либо сделать тоже самое, только снять не предохранитель, а колодку с самого бензонасоса. На самом деле, подняв задний диван и сняв крышку бензонасоса, можно встретить 2 ситуации. Доступ к бензонасосу открыт полностью, т.е. можно открутить все гайки его крепления и вытащить вверх, и вторая ситуация, когда доступ к бензонасосу открыт наполовину. Обычно во второй ситуации надо снимать бензобак и только потом менять топливный насос, но это очень долго и тяжело, далее мы рассмотрим более простой способ. Значит сначала про первый способ. Если доступ к бензонасосу полностью открыт, то просто откручиваем от него топливные трубки, снимаем колодку (если до этого не снимали), откручиваем гайки его крепления и аккуратно вынимаем вверх

Во втором случае нужно будет воспользоваться либо ножницами по металлу, либо болгаркой. Прорезаем металл, как показано на картинке ниже

После этого отгибаем, отрезанный кусок металла, и так же, как и в первом случае отсоединяем топливные трубки, откручиваем гайки и снимаем бензонасос

Установка бензонасоса происходит в обратном порядке.

Avtochanel

Неисправности насоса с карбюратором

Начинать ремонт бензонасоса ВАЗ 2109 карбюратор также следует с диагностики. Но в этом плане, есть существенное отличие от инжекторной версии автомобиля. Она заключается в том, что бензонасос, в данном случае, — механический. Принцип действия, а соответственно и ремонт, имеет отличия. Диагностика включает следующие основные шаги, когда проверяется:

  • общее состояние бензонасоса;
  • впускной и выпускной клапаны;
  • герметичность;
  • фильтр на предмет засорения или повреждения;
  • диафрагма насоса;
  • толкатель.

Механические бензонасосы ВАЗ бывают двух видов: ДААЗ и Пекар. Принцип действия аналогичен, есть небольшие отличия в конструкции. Главные детали всех механических насосов: впускной и выпускной клапаны, штуцеры, толкатель, диафрагма и шток.

Чтобы проверить впускной клапан, нужно отсоединить шланг от всасывающего штуцера. Закрываем штуцер пальцем руки и подкачиваем насос вручную. Если палец притягивает к клапану, все в порядке — эта деталь исправна, если нет — клапан подлежит замене. Выпускной клапан проверяется откручиванием нагнетательного штуцера. Аналогично подставив палец и подкачав рычаг, вы должны почувствовать давление.

Бывает, что засорилась сеточка фильтра. Нужно достать фильтр, прочистить, помыть и продуть сжатым воздухом. В случае явной деформации или повреждения выполняется замена сетки бензонасоса. Если течёт или греется бензонасос, скорее всего, повредились уплотнительные диафрагмы. Чтобы заменить их, снимаем крышку насоса, откручиваем гайку, которая держит шток. Далее снимаем диафрагмы. В случае насоса ДААЗ их 3, у Пекар — одна.

При повреждении толкателя нужно открепить насос, а теплоизоляционную вставку, прокладку и сам толкатель оставить на двигателе. Вращаем коленвал, чтобы максимально выдвинуть толкатель.

Измеряем величину выступа над самой верхней прокладкой (допустимый показатель 0,8 — 1,3 мм). При несоответствии этой величине можно попробовать выставить зазор при помощи более тонких или толстых прокладок. Если не получится, меняем толкатель.

Топливный насос ВАЗ 2109 (карбюратор)

Если бензонасос ВАЗ 2109 карбюратор работает неправильно, то это влияет на такой важный процесс, как подача топлива в карбюратор. Сбои приводят к недостатку топлива в этом узле автомобиля.

Сейчас мы расскажем о такой процедуре, как замена бензонасоса ВАЗ 2109. Но, прежде, чем начинать сам процесс – займёмся первичной диагностикой. Чтобы выяснить причины, выполняем следующие действия:

• Сперва снимаем шланг с нагнетательного патрубка. Используя рычаг подкачки, нужно проверить подачу топлива. Если бензин в карбюратор не поступает, шланг снимается с всасывающего патрубка. Теперь вы сможете выяснить, есть ли разрежение. В случае, если его нет, бензонасос следует разобрать для проверки всех деталей.

В среднем, на бензонасос ВАЗ 2109 карбюратор цена колеблется от пятисот до семисот пятидесяти рублей. В первом случае мы получаем родной «ДААЗ». За большую сумму можно купить импортный «Pekar». Второй, по мнению многих водителей – более «живучий». За 450-500 можно купить итальянский аналог. Немного проще француза, но неплох. Некоторые водители устанавливают электробензонасос на карбюратор ВАЗ 2109. Другие же предпочитают устанавливать карбюратор с автоподсосом на ВАЗ 2109.

Порядок разборки топливного насоса и его замена

  • первым делом вам нужно снять воздушный фильтр;
  • после этого снимается шланг, через который бензин подаётся к топливному насосу. Чтобы это сделать, ослабляем затяжку хомута;
  • таким же образом снимается и шланг, подающий бензин в карбюратор;
  • откручиваем гайки, крепящие бензонасос.

Снимаем его как можно аккуратнее, иначе можно просто испортить прокладки. Исследуем все детали на наличие трещин и сколов. Клапаны (впускной и нагнетательный) проверяем на герметичность. Патрубки проверяем тоже – они не должны проворачиваться в своих гнёздах.

Смотрим, чтобы диафрагмы были в порядке – без повреждений и отслаивающихся фрагментов. Теперь промываем детали бензином и продуваем воздухом под давлением.

Когда вы проверите все запчасти, то можно приступать к замене тех, которые уже износились, прокладки насоса меняются в обязательном порядке. Хуже, поверьте, от этого ни вам, ни вашей машине, не будет. В ходе установки применяется смазка Литол-24.

Если повреждения достаточно серьёзные – меняем бензонасос ВАЗ 2109 (карбюратор) полностью

После того, как вы это всё проверили и заменили нужные детали, топливный насос ВАЗ 2109 (карбюратор) можно ставить на место. В процессе следует провести коррекцию подачи топлива. Это делается при помощи прокладок. Вам нужно выяснить, как сильно выступает толкатель от поверхности прокладки. Правильное расстояние не должно превышать 1,3 мм. Если расстояние будет больше, то давление топлива будет больше, чем нужно.

Это, в свою очередь, приводит к неисправностям запорного клапана. Когда расстояние меньше 0,8 мм, в ситуациях, когда автомобиль едет быстрее, или испытывает повышенные нагрузки, топливо в карбюратор поступает в количестве, которого недостаточно.

При установке насоса, действия выполняются обратные тем, что при снятии. Заметим, что на корпусе бензонасоса есть стрелка, которая должна быть направлена туда, куда идёт поток бензина – к карбюратору.

Последнее, что вам нужно будет сделать для бензонасоса ВАЗ 2109 (карбюратор):

Когда рычаг подкачки отжат, нужно затянуть винты на крышке корпуса бензонасоса. Если машина не заводится, или глохнет, проверьте ещё и ускорительный насос карбюратора ВАЗ 2109.

Проверка и регулировка давления насоса

Не секрет, что любая деталь автомобиля имеет определенный ресурс. Вот и бензонасос “девятки” как и любая деталь, в конце концов, перестает исправно качать бензин, наша инструкция поможет вам разобраться:

  • Причем на ваз 2109 проблемы с бензонасосом одинаковые всегда
  • Как правило, причинами являются не герметичность клапанов или корпуса, топливного провода, или диафрагмы, возможно, засорились топливные фильтры, или перегреваются подводящие топливо бензопроводы
  • Основной же проблемой является в итоге недостаточное давление бензина на выходе бензонасоса
  • А в случае, когда ваш бензонасос уже изначально не мог показать соответствующее (требуемое) давление на выходе, тогда все изложенные выше проблемы лишь усугубляют ситуацию
  • Вам необходимо точно знать, выходное давление (непосредственно перед карбюратором) которое должен развивать топливный насос при двигателе, работающем на холостых оборотах
  • Как правило, все топливные насосы — и легковые, и грузовые – должны выдавать давление в интервале от 0.20 атмосферы и до 0.35 атмосфер. Когда ваш бензонасос имеет на выходе похожее давление, тогда проблем с подачей бензина у вас не должно быть
  • Измеряется давление манометром, имеющим шкалу с делениями 1,6атмосфер — на таком манометре получится зафиксировать давление бензонасоса
  • Когда измерили давление, и оно оказалось ниже нормы, возможно потребуется всего лишь подстройка насоса
  • Отрегулировать бензонасос возможно либо методом его приближения либо отдаления от блока мотора (изменением толщины прокладки)
  • Второй способ — это усиление пружины (под неё подкладываются шайбы, операция выполняется с учетом износа имеющихся деталей и прочности пружины)
  • Третий вариант это изменение длины штока
  • Любое из перечисленных мероприятий (или все в комплексе) позволяют поднять давление бензонасоса до уровня 0,20 — 0,30 атмосфер
  • Самое лучшее, конечно, довести цифру до 0.30-0.35 атмосфер на холостых оборотах
  • Когда мотор станет работать на повышенных оборотах, этот показатель возрастет еще немного

Характеристики бензонасоса ваз 2109

Чтобы понимать, как работает исправный насос и проверить его работу,важно знать его рабочие характеристики:

  • Длина его штока составляет 82,4 миллиметра
  • При этом шток выступает над прокладкой на 0,8 — 1,3 миллиметра
  • Толщина самой первой прокладки 0,3 миллиметра
  • А, ход штока составляет 2,5 — 2,8 миллиметра

Полезные рекомендации

Пара весьма полезных рекомендаций для новичков как поступить, если возникли на ваз 2109 неисправности бензонасоса:

Важно обратить внимание, что на машинах, имеющих обратную магистраль, проблема может появиться из-за слишком большого сбросного отверстия, тогда большая часть давления сбрасывается обратной магистралью
В случае, когда установленный насос на вашей машине не поддается регулировкам, вам придётся заменить его
Сегодня на рынке продаются десятки моделей насосов для ВАЗ от разных производителей
Чтобы не купить подделку, стоит очень ответственно подойти к покупке — выбрать фирменный магазин и солидную фирму — производитель, приобретать исключительно модели бензонасосов, рекомендованные заводом ВАЗ
А самый идеальный вариант — обратиться к официальному дилеру запчастей ВАЗ в своем регионе, тогда вы получите нужную деталь быстро, и не станете переживать, не попался ли вам бензонасос плохого качества, и уже не придется точно второй раз искать и покупать новый насос

Как переделать: пошаговая инструкция

Перед началом работы хорошо помойте машину и уберите пыль и грязь вокруг двигателя.

  1. В задней части автомобиля снимаем старую карбюраторную топливную систему.
  2. Вытягиваем бензобак и топливные патрубки.
  3. Прикручиваем новый кронштейн и закрепляем с его помощью новые инжекторные магистрали.

    Устанавливаем кронштейн на прежнее место и закрепляем магистрали

  4. Проводим установку фильтра для топлива вместе со шлангами.

    Закрепляем топливный фильтр со шлангами

  5. Закрепляем на инжекторном бензобаке бензонасос.
  6. Переходим в моторный отсек и снимаем зажигание.
  7. Отсоединяем провода, которые идут от датчиков к косе зажигания.
  8. Вытягиваем старый тройник зажигания и устанавливаем вместо него инжекторный тройник. Перед этим полностью сливаем тосол из системы.

    Устанавливаем инжекторный тройник зажигания на место карбюраторного

  9. На месте трамблёра делаем заглушку с уплотнителем и обрабатываем её герметиком.
  10. Снимаем карбюратор вместе с впускным коллектором.

    Демонтируем старый карбюратор вместе с коллектором

  11. Заменяем прокладку и монтируем новый инжекторный коллектор.

    Устанавливаем инжекторный коллектор на место карбюраторного

  12. Проводим установку форсунок на рампу и закрепляем её на коллекторе.
  13. Присоединяем шланги и устанавливаем ресивер.

    Устанавливаем инжекторный ресивер и подключаем к нему шланги

  14. Если на вашей модели установлен маслонасос без отливки, то его также нужно сменить.
  15. Генератор на девятке подлежит замене, но вот сам шкив подходит для новой системы и его можно оставить.
  16. Вместо карбюраторной косы зажигания устанавливаем косу проводки ЭБУ.
  17. Подключаем проводку к контроллеру и двигателю.
  18. В нашем случае датчик топлива останется прежним, достаточно просто подключить его к новому насосу.
  19. Включаем зажигание и проверяем работу бензонасоса. Вся топливная система должна быть герметичной и без протечек.
  20. Меняем карбюраторный модуль на инжекторный.

    Снимаем карбюраторный модуль зажигания и на его место ставим инжекторный модуль

  21. Устанавливаем новую систему зажигания (свечи и модуль).
  22. Устанавливаем воздухофильтр.
  23. Высверливаем отверстие для датчика детонации (глубина 16 мм).
  24. Запускаем двигатель и проверяем его работы.

Характеристики топливного насоса

Дабы определить наличие неисправностей в топливной помпе, вам необходимо обязательно знать про оптимальные параметры данного устройства.

Характеристика

Требуемые параметры

Длина штока бензонасоса

Выступление штока над верхней прокладкой

Толщина первой прокладки

Ход штока бензонасоса

Давление насоса при холостых оборотах

Покупка нового бензонасоса обойдется не так дорого — до 1000 рублей. Однако и такие затраты для многих высоки. А у некоторых просто совесть не позволит купить сразу новый насос, если есть возможность обойтись ремкомплектом и вернуть помпе работоспособность буквально за копейки и пару часов работы в собственном гараже.

Замена устройства

Разборка и замена бензонасоса

Итак, теперь расскажем конкретно о том, как правильно разобрать, заменить поврежденные элементы бензонасоса или же полностью заменить данное устройство на новое.

Лючок

  1. В любом случае рекомендуем приобрести ремкомплект. Он стоит не дорого. А вот спешить с покупкой бензонасоса не стоит. Кто знает, может легкий ремонт вернет помпу к жизни.
  2. Снимите воздушный фильтр вместе с его корпусом.
  3. Отключите шланги подачи и возврата топлива со штуцеров топливного насоса.
  4. Открутите крепежные гайки, которые удерживают сам насос.
  5. Аккуратно снимайте помпу, стараясь не повредить прокладки.
  6. Осмотрите детали насоса на предмет трещин, повреждений. Проведите проверку клапанов топливного насоса на герметичность, выполните все операции, которые мы описывали выше.
  7. Оцените текущее состояние всасывающего и нагнетательного штуцеров. При демонтаже они должны оставаться неподвижными на своих посадочных местах. Они ломаются крайне редко, но ничего исключить не стоит.
  8. Проверьте диафрагму топливного насоса. Наличие разрывов и отслоений говорит о том, что ее необходимо обязательно заменить.
  9. Посмотрите, какой сейчас фильтр. Повреждения и чрезмерная загрязненность — явные признаки износа и повод для замены.
  10. Обработайте компоненты фильтра с помощью чистого бензина, продуйте сжатым воздухом, используя компрессор.
  11. Если обнаружили поврежденные элементы, замените их на новые, используя ремкомплект.
  12. Поменяйте прокладки насоса, если в этом также есть необходимость.
  13. Устанавливая новые прокладки, обязательно сначала обработайте их поверхностью с помощью Литола 24.
  14. Если поврежден корпус самого насоса или имеются другие серьезные проблемы, придется полностью заменить топливный насос. Ремонт ему не поможет.
  15. Далее, когда частичный ремонт завершен или вы решили взять совершенно новенькую помпу, наступает черед обратной сборки.
  16. Обязательно отрегулируйте подачу, используя прокладки требуемой толщины, чтобы выход толкателя имел оптимальный показатель. Об этом мы рассказали выше.
  17. Если толкатель будет сильно выступать, из-за этого давление при подаче топлива окажется чрезмерно высоким, что приведет к поломке запорного клапана вашего карбюратора.
  18. Если расстояние будет меньше положенного, при увеличении нагрузки и повышении скорости движения автомобиля, двигатель не сможет получать достаточное количество топлива.
  19. Выполните сборку, следуя обратной последовательности демонтажа бензонасоса.
  20. Убедитесь, что стрелка на корпусе смотрит в сторону карбюратора.
  21. Устанавливая диафрагменный узел насоса, отверстия в прокладке располагается подальше от трубы глушака.

Что ж, вы разобрались, как можно своими силами отремонтировать и заменить бензонасос. Задача действительно не сложная, хотя данный агрегат играет очень важную роль в работоспособности всего автомобиля ВАЗ 2109.

Ваз 2109 неисправность бензонасоса, типы бензиновых насосов ВАЗ

На ваз 2109 признаки неисправности бензонасоса — это полное либо частичное прекращение подачи бензина в карбюратор, это за собой влечет невозможность запустить как холодный, так и горячий мотор, он будет запускаться, и глохнуть, кроме этого возможна нестабильная работа холостого хода. Если подозреваете, что в ваз 2109 не работает бензонасос тогда вам следует произвести его проверку. Это нетрудно выполнить самостоятельно, просто прочтите эту статью.

Проверка общего состояния бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2109. Для этого нужно провести следующие мероприятия:

  • Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
  • Несколько раз вручную нажмите на рычаг для подкачки топлива;
  • Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
  • Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Проверка впускного клапана

  1. Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
  2. Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
  3. Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Топливный насос ВАЗ 2109 (карбюратор)

Если бензонасос ВАЗ 2109 карбюратор работает неправильно, то это влияет на такой важный процесс, как подача топлива в карбюратор. Сбои приводят к недостатку топлива в этом узле автомобиля.

Сейчас мы расскажем о такой процедуре, как замена бензонасоса ВАЗ 2109. Но, прежде, чем начинать сам процесс – займёмся первичной диагностикой. Чтобы выяснить причины, выполняем следующие действия:

• Сперва снимаем шланг с нагнетательного патрубка. Используя рычаг подкачки, нужно проверить подачу топлива. Если бензин в карбюратор не поступает, шланг снимается с всасывающего патрубка. Теперь вы сможете выяснить, есть ли разрежение. В случае, если его нет, бензонасос следует разобрать для проверки всех деталей.

В среднем, на бензонасос ВАЗ 2109 карбюратор цена колеблется от пятисот до семисот пятидесяти рублей. В первом случае мы получаем родной «ДААЗ». За большую сумму можно купить импортный «Pekar». Второй, по мнению многих водителей – более «живучий». За 450-500 можно купить итальянский аналог. Немного проще француза, но неплох. Некоторые водители устанавливают электробензонасос на карбюратор ВАЗ 2109. Другие же предпочитают устанавливать карбюратор с автоподсосом на ВАЗ 2109.

Порядок разборки топливного насоса и его замена

  • первым делом вам нужно снять воздушный фильтр;
  • после этого снимается шланг, через который бензин подаётся к топливному насосу. Чтобы это сделать, ослабляем затяжку хомута;
  • таким же образом снимается и шланг, подающий бензин в карбюратор;
  • откручиваем гайки, крепящие бензонасос.

Снимаем его как можно аккуратнее, иначе можно просто испортить прокладки. Исследуем все детали на наличие трещин и сколов. Клапаны (впускной и нагнетательный) проверяем на герметичность. Патрубки проверяем тоже – они не должны проворачиваться в своих гнёздах.

Смотрим, чтобы диафрагмы были в порядке – без повреждений и отслаивающихся фрагментов. Теперь промываем детали бензином и продуваем воздухом под давлением.

Когда вы проверите все запчасти, то можно приступать к замене тех, которые уже износились, прокладки насоса меняются в обязательном порядке. Хуже, поверьте, от этого ни вам, ни вашей машине, не будет. В ходе установки применяется смазка Литол-24.

Если повреждения достаточно серьёзные – меняем бензонасос ВАЗ 2109 (карбюратор) полностью

После того, как вы это всё проверили и заменили нужные детали, топливный насос ВАЗ 2109 (карбюратор) можно ставить на место. В процессе следует провести коррекцию подачи топлива. Это делается при помощи прокладок. Вам нужно выяснить, как сильно выступает толкатель от поверхности прокладки. Правильное расстояние не должно превышать 1,3 мм. Если расстояние будет больше, то давление топлива будет больше, чем нужно.

Это, в свою очередь, приводит к неисправностям запорного клапана. Когда расстояние меньше 0,8 мм, в ситуациях, когда автомобиль едет быстрее, или испытывает повышенные нагрузки, топливо в карбюратор поступает в количестве, которого недостаточно.

При установке насоса, действия выполняются обратные тем, что при снятии. Заметим, что на корпусе бензонасоса есть стрелка, которая должна быть направлена туда, куда идёт поток бензина – к карбюратору.

Последнее, что вам нужно будет сделать для бензонасоса ВАЗ 2109 (карбюратор):

Когда рычаг подкачки отжат, нужно затянуть винты на крышке корпуса бензонасоса. Если машина не заводится, или глохнет, проверьте ещё и ускорительный насос карбюратора ВАЗ 2109.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
