Устройство и конструкция системы вентиляции салона lada priora

Минусы СВКГ в Лада Приора

Очищая атмосферу от выброса токсичных веществ, СВКГ создает проблемы для двигателя. Газы, которые выводятся из поддона, несмотря на наличие маслоотделителя, насыщаются микроскопическими частицами масла, что через некоторое время приводит к загрязнению системы впуска топлива.

Это приводит к перебоям работы двигателя. Частички газа оседают на составляющих клапана, что приводит к его выходу из строя. Это нарушает систему впрыска топлива в камеру сгорания и повышает расход масла. При сильном загрязнении впрыска топлива не происходит. В этом случае клапан необходимо полностью заменить. Надо периодически осматривать вентиляционные картерные шланги, потому что под воздействием окружающей среды они стареют и трескаются.

При обнаружении пятен масла, увеличении количества его расхода, повышении расхода топливо-смазочных материалов, а также нарушениях в работе двигателя (остановка, долго не заводится, издает выхлопы и другие нехарактерные звуки) обязательно сразу обращайтесь в сервисный центр для проведения проверки и ремонта двигателя. Своевременное обращение уменьшит цену ремонта двигателя и продлит его работу.

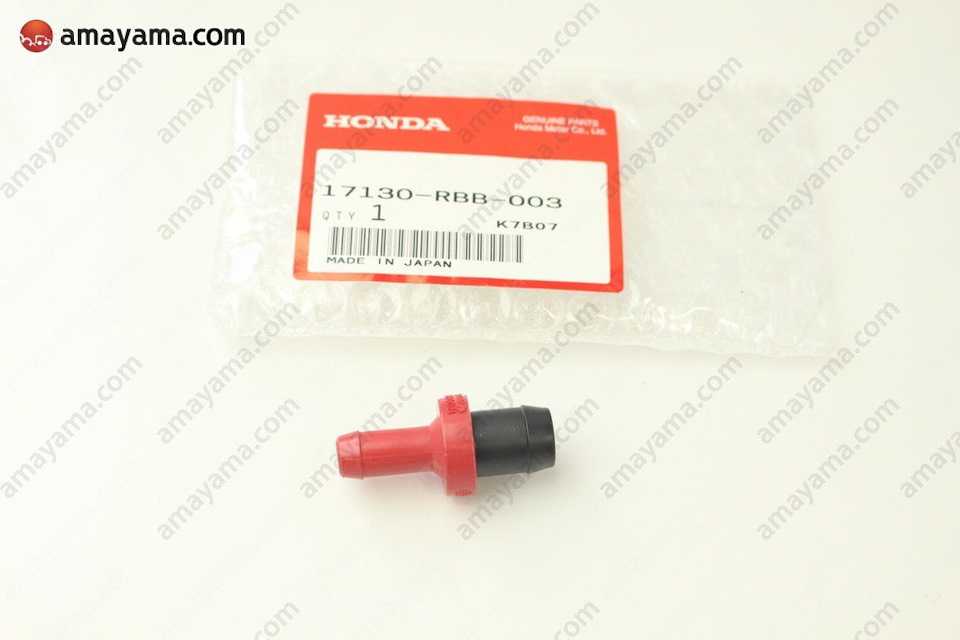

Всем привет! Сегодня речь пойдет о небольшой, но крайне полезной доработке!И так, недавно наткнулся у знакомого в БЖ на запись об установке некого PCV клапана, вчера случайно обмолвился друзьям о данной теме. И мне сказали что как раз есть такой клапан и мне его смогут подогнать :)Клапан приобретался на Хонду Интегру. Выглядит он так

В результате весь внутренний объем двигателя будет работать, как параллельный ресивер, весьма значительного объема, подключенный к впуску в обход дросселя. Именно этот объем и будет мешать качественному смеси образованию. Аналогичная ситуация возникает в пробке при движении в натяг с дополнительными потребителями (например, включенном кондиционере)И вот сегодня днем я поехал в гараж, и занялся установкой.

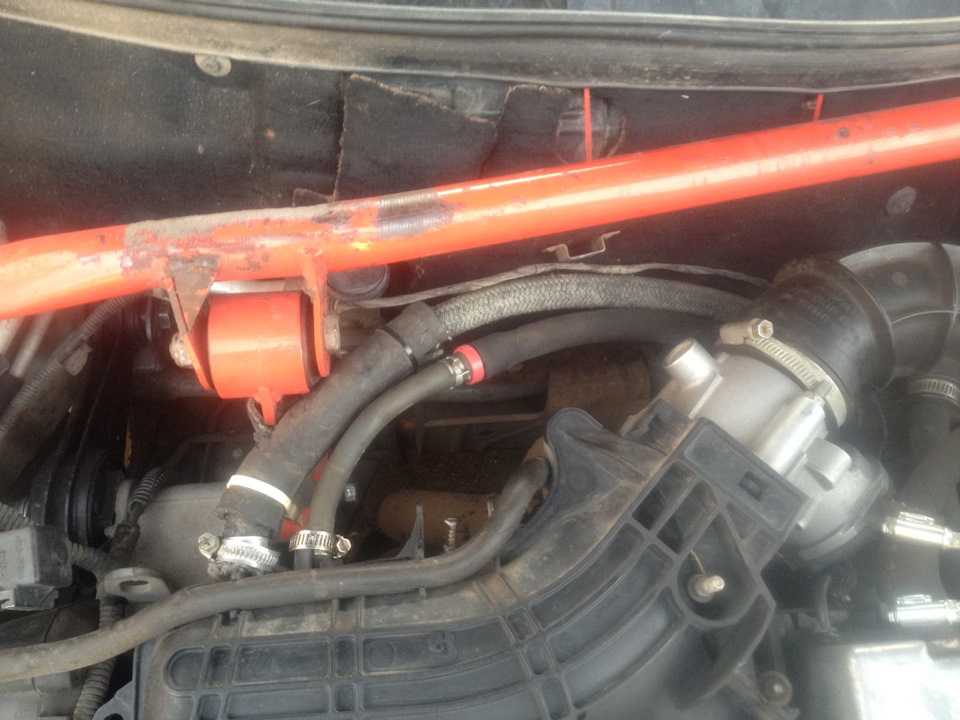

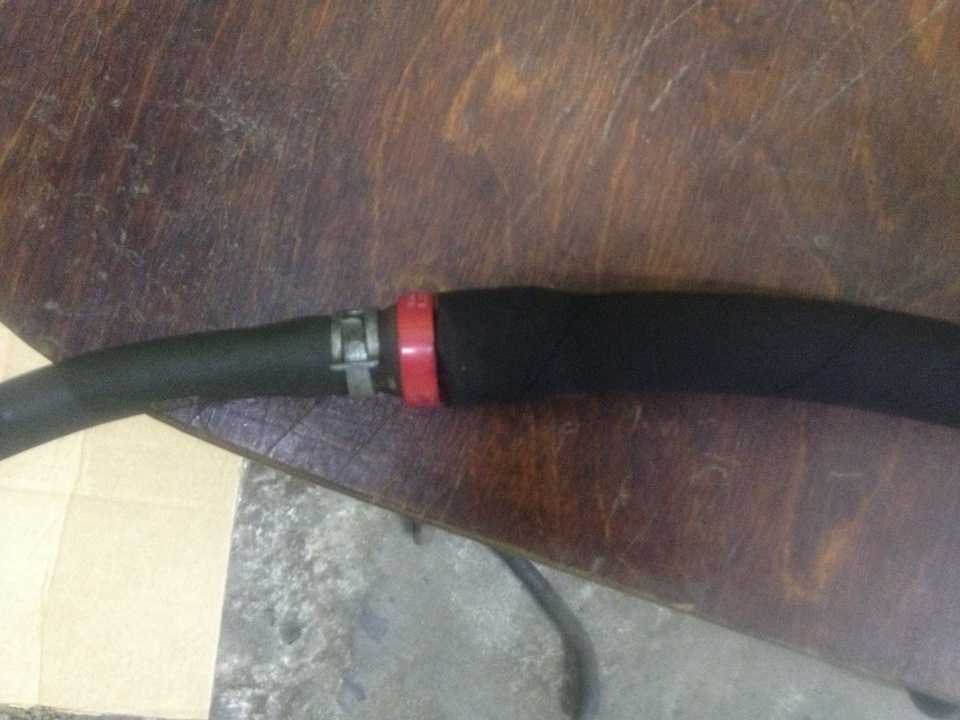

Пришлось помучиться со шлангами, так как с одной стороны клапан тонкий с другой толстый, так что пришлось использовать 10мм шланг, благо остался после установки маслоуловителя.

Итоги.Эффект: хочу сказать что я опять негодую какого %;» я не узнал о данной штучке раньше?!))теперь у машины уменьшились провалы на 1 и 2 передачах, при включении кондиционера уменьшился тупняк, машина стала лучше чувствовать себя на низких оборотах на 2 и 3 передачах. Все что написал действительно ощутил лично на своей шкуре, так как катался весь день и вечер, все проверенно в пробках и на жаре

Заменил сапуны . Доработал первый контур, обычным топливным «невским» фильтром .Герметик использовать не стал, надобности не вижу .

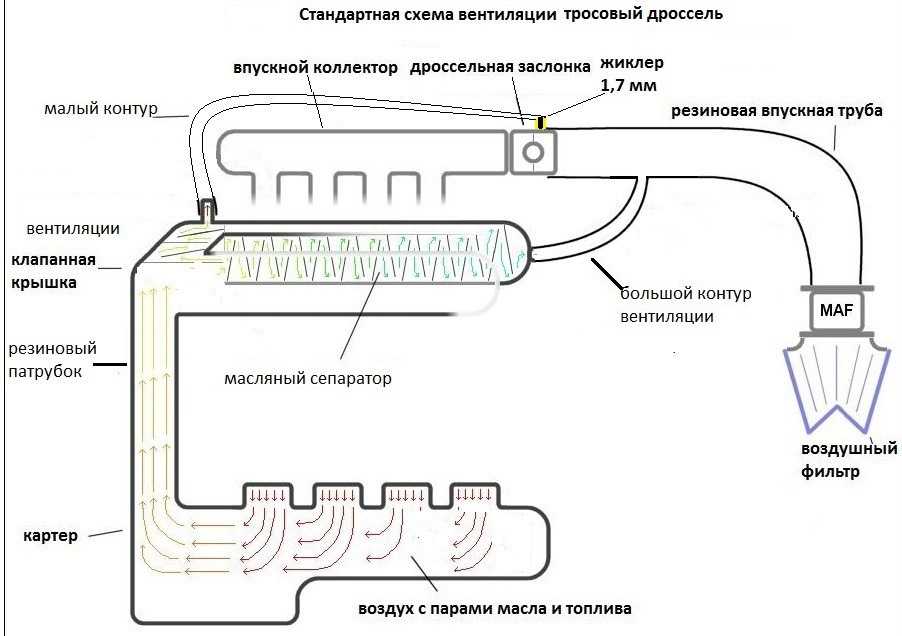

Немного теории ( о работе двух контуров фильтрации газов ) :

Эта два контура вентиляции картера. шланги первого и второго кон­туров представляют собой два дополнительных шланга (один малого диаметра, другой большого), по которым кар­терные газы, прошедшие маслоотделитель, подаются в ка­меру сгорания через дроссельный патрубок.Маслоотдепитель расположен в крышке головки цилиндров.

Первый контур имеет калиброванное отверстие (жик­лер) в дроссельном патрубке. От маслоотделителя к жикле­ру идет шланг малого диаметра. Шланг большего диаметра (шланг второго контура) идет от маслоотделителя к шлангу впускной трубы (наддроссельное пространство).

На режиме холостого хода все картерные газы подают­ся через жиклер первого контура (шланг малого диаметра). На этом режиме во впускной трубе создается высокое раз­режение и картерные газы эффективно отсасываются в за- дроссельное пространство. Жиклер ограничивает объем отсасываемых газов, чтобы не нарушалась работа двигате­ля на холостом ходу.

На режимах под нагрузкой, когда дроссельная заслонка открыта частично или полностью, через жиклер первого контура проходит небольшое количество картерных газов. В этом случае их основной объем проходит через второй контур (шпанг большого диаметра) в шланг впускной трубы перед дроссельным патрубком и затем сжигается в камере сгорания.

ВКГ (вентиляция картерных газов) — Словарь автомеханика

Вентиляция картерных газов сокращенно этот термин звучит как ВКГ.
Во время процесса работы автомобильного двигателя,
часть газов при обработке попадает в картер,
что приводит к увеличению давления и провоцирует
поломки и нарушение правильной работы. За очистку злополучных газов и отвечает
система вентиляции картерных газов

Преимущества ВКГ:

• регулирование давления картерных газов, которые поступают в коллектор;
• повышение работоспособности;
• понижение уровня износа запчастей.

Для того, чтобы картер работал правильно, нужно учесть два основных аспекта:

1. подвод «нового» воздуха;
2. отделение ненужных газов.

Системы ВКГ можно условно разделить на два вида: системы закрытого типа и системы открытого типа.
Принцип работы открытых систем ВКГ состоит в том, что они используют свежий воздух из вне.
Другой же тип вентиляционных систем КГ впитывает его с помощью элементов питания.
Также следует отметить, что есть несколько методов отвода картерных газов:
эжекционный и принудительный.

Принцип работы системы вентиляции картерных газов:

1. используется разряжение, которое возникает в коллекторе двигателя;
2. при помощи разряжения газы выводятся механизма;
3. газы очищаются от масла в маслоотделителе;
4. очищенные газы отправляются в картер, где смешиваются с воздухом;
5. воздух с газами направляется в камеры сжигания, где и сжигаются.

Типовая схема вентиляции картерных газов на горизонтальном впускном коллекторе

Проблема нагара – одна из многих, что провоцируют ухудшение работы двигателя.
Откуда он появляется? Даже после переработки, картерные газы все равно имеют в себе масло.
В результате брожения газов туда-обратно, клапан начинает загрязнятся и,
накопив уже солидное количество этого осадка, начинает набирать грязь.
В результате этого циркуляция нарушается и могут возникнуть другие плохие последствия.

Как решить проблему нагара?

Не нужно быть гением, чтобы додуматься до того, что периодически клапан и камеру сапуна
нужно чистить.

Самостоятельную чистку вентиляции картерных газов можно реализовать вопреки утверждениям,
что это очень тяжело. На самом деле все проще, чем вам кажется.

Следует прочитать о самом процессе.
Это вы можете сделать даже на различных форумах в сети интернет.

Ниже предоставлена стандартная базовая инструкция очищения вентиляции картерных газов:

Дабы избежать пагубного влияния картерных газов —
требуется периодическая чистка системы

Для начала нужно открутить бачок ОЖ и отсоединить провод от датчика и трубку блока.
После того, как вы заткнули трубку, идущую к блоку, нужно закрепить бачок в вертикальном положении.
Дальше нужно отсоединить ДЗ, трубку от блока и вытащить его наружу.
Следующим делом будет раскручивание хомуты у тройника.
После этого нужно отсоединить клапаны от необходимых вам мест.
Прочищаем все детали, находящиеся за клапаном.
Соберите все в обратном порядке.

Но этого не всегда бывает достаточно. В противном случае,
вам необходимо обзавестись таким устройством, как маслоуловитель.
Принцип его работы заключается в том, что картерные газы с парами масла
попадают в так званую «ловушку».

Картерные газы — как работает система вентиляции с клапаном PCV

Состояние масла, а значит и ресурс мотора, зависят от работы системы вентиляции картерных газов. Двигатели отечественных автомобилей и иномарок, в которых не работает вся система или один из элементов, функционируют  в очень тяжелом режиме и нередко выходят из строя. Прочитав статью, вы узнаете, как работает эта система, почему она настолько важна, каким образом проверять и ремонтировать ее.

Вентиляция картерных газов двигателя

При работе двигателя часть газов из камеры сгорания проходит сквозь компрессионные кольца и попадает в картерное пространство. Эти газы состоят из продуктов сгорания топливовоздушной смеси и недогоревшего горючего. Прорываясь в картерное пространство, они увеличивают давление в системе смазки. Это может привести к выдавливанию сальников и сильному падению уровня масла.

Прорвавшиеся в картер газы еще сильней нагревают масло, ведь их температура нередко достигает тысячи градусов. Помимо этого они вступают с маслом в различные химические реакции, ухудшая его характеристики. Во время таких реакций образуются смолистые вещества, различные соли и другие элементы, которые негативно влияют на состояние трущихся деталей двигателя. Поэтому вентиляция картерных газов крайне необходима, ведь она позволяет многократно увеличить ресурс двигателя.

Как работает система вентиляции картерных газов

До 1961 года во всех странах, производящих автомобили, картерные газы уходили в атмосферу. После 1961 года сначала в США, потом и повсеместно, начали использовать дожигание картерных газов.

Для этого их подавали во впускной коллектор, откуда они поступали в камеру сгорания. Такой подход позволил в десятки раз снизить токсичность автомобилей. В такой системе для удаления картерных газов используют эффект Вентури – чем выше скорость поступления воздуха, тем сильней разряжение в системе вентиляции картерных газов. Если не обеспечить приток воздуха в систему, то масло начнет сильно испаряться и окисляться, в результате чего его характеристики резко снизятся. Поэтому на автомобили начали устанавливать клапан, который при сильном снижении давления перекрывает выход картерных газов. Когда давление превышает оптимальное значение, он снова открывается и, картерные газы уходят во впускной коллектор.

Существуют два типа систем вентиляции картерных газов с использованием заборного воздуха:

• система, в которой входящие и выходящие шланги подключены к воздушному патрубку, соединяющему воздушный фильтр и дроссельную заслонку напрямую;
• система, в которой напрямую к воздуховоду подключен только выходящий патрубок, а входящий воздух поступает через клапан, регулирующий давление в картере.

В первой системе баланс между разряжением на выходе и подачей воздуха на входе обеспечивают правильно подобранные сечения трубок и положение дроссельной заслонки. Во второй системе баланс обеспечивает золотник (он же PCV-клапан), который открывается при снижении давления ниже оптимального.

В любой системе вентиляции картерных газов должен быть установлен маслоуловитель. В противном случае капельки масла будут попадать в дроссельную заслонку, затем в камеру сгорания, меняя режим горения топлива. Маслоуловители бывают различных типов. Общая черта в том, что они отделяют капельки масла от картерных газов и возвращают их в двигатель.

Диагностика и ремонт системы вентиляции картерных газов

Все неисправности системы связаны с загрязнением трубок или ослаблением пружины клапана. Для проверки системы сделайте следующее.

Прогрейте двигатель до рабочей температуры, снимите крышку с заливной горловины клапанной крышки. Положите ладонь на заливную горловину и несколько раз нажмите на педаль газа или ручку дроссельной заслонки/регулятора подачи топлива ТНВД, чтобы поднять обороты двигателя до 2-2,5 тысяч в минуту. Если рука ощущает увеличение давления во время набора оборотов, система вентиляции картера неисправна. Если давление не возрастает, но есть подозрение на неправильную работу системы, заглушите двигатель и дайте ему остыть.

После этого снимите клапан PCV. Подуйте в него сначала с одной, затем с другой стороны. Исправный клапан пропускает воздух только в одну сторону. Если клапан пропускает воздух в обе стороны или не пропускает ни в одну, его необходимо заменить. Одновременно с этим желательно снять все трубки системы, промыть их керосином, затем просушить сжатым воздухом.  После этого желательно прочистить все металлические патрубки системы. Во время этой работы старайтесь не ронять грязь внутрь двигателя. После прочистки системы желательно заменить масло.

Вентиляция картера двигателя

Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через зазоры между гильзой и поршневыми кольцами и их взаимодействия с парами масла.

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства.

Недопустимо также проникновение газов под капот двигателя, а затем в кузов и кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных двигателях применяется вентиляция картера двух типов:

• открытая – с отводом картерных газов в окружающую среду;
• закрытая – с отсасыванием газов во впускную систему двигателя.

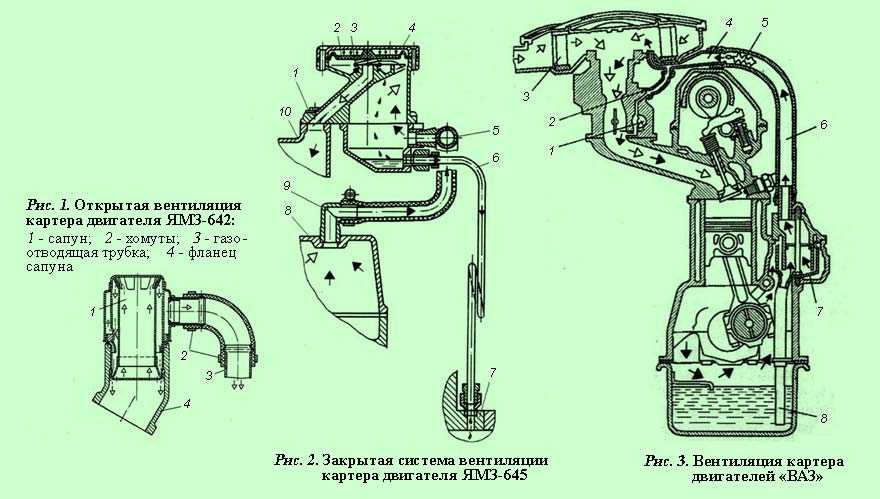

Открытая вентиляция (рис. 1) осуществляется под действием разрежения, возникающего в газоотводящей трубке вследствие относительного перемещения воздуха при движении автомобиля. Чтобы вместе с картерными газами не уносились частицы масла применяется специальный сапун лабиринтного типа, на стенках которого масляные капли оседают и стекают в поддон.

Недостатком открытой системы вентиляции картера является ее низкая эффективность, а также отравление окружающей среды вредными для здоровья человека и живой природы веществами.

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод. Отвод газа через воздухоочиститель не создает требуемой интенсивности отсоса при минимальных частотах вращения коленчатого вала и полной нагрузке. Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется разрежение.

Система вентиляции, показанная на рис. 2, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник 9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 1. Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

С помощью мембраны 2, которая находится с одной стороны, под давлением атмосферного воздуха, а с другой – под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

На рис. 3 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ». Здесь картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре невелико) картерные газы поступают через шланг 2 и золотник 1 под дроссельные заслонки карбюратора.

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон. Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

Источник

Устройство СВКГ в Лада Приора

Во всех марках автомобилей СВКГ построена по схожему принципу. Отличаются лишь мелкие детали. На верхней стороне картера расположен отделитель масла, который имеет вид полой пробки. Под пробкой размещается отражатель масла, который призван максимально очистить газы из картера от масляных частичек. В маслоотделителе предусмотрен вывод для вентиляционного шланга картера.

Для того чтобы газы вернулись в камеру цилиндра, на их пути размещен вентиляционный клапан. Клапан имеет три режима, что позволяет поддерживать в картере определенный уровень разрежения газов.

Во время холостой работы двигателя газы движутся по шлангу малого контура через специальное отверстие пропуска в дроссельном узле. В это время во впускном шланге создается высокое разрежение, что позволяет эффективно отсасывать картерные газы из дроссельного блока. Отверстие пропуска в дросселе регулирует количество газов, которые отсасываются.

Это позволяет стабилизировать работу двигателя в режиме холостого хода. Когда автомобиль начинает двигаться, дроссельная заслонка открывается, в результате чего газы из картера через шланг большого контура попадают в цилиндр для сгорания.

Принцип работы СВКГ

Автомобильные двигатели имеют кольцевую систему газоотвода. Образовавшиеся газы в результате перегорания дизельного топлива, бензина или сжиженного газа не выбрасываются в окружающую среду, а возвращаются в двигатель, где происходит их повторное сжигание. Шланг вентиляции картера вторым концом прикреплен к коллектору впуска, с помощью которого газы опять попадают в камеру цилиндра для сгорания. Значительная часть газов при повторном попадании воспламеняется в момент возгорания топлива, а оставшиеся с помощью системы выпуска выводятся в атмосферу. Небольшой процент газов снова отправляется в камеру цилиндра для повторного сгорания. Этот процесс идет непрерывно.

Как заменить насос

1. Базовые процедуры: отключение «минуса» АКБ, слив масла.
2. Демонтаж ремня ГРМ.
3. Отключение колодки жгута проводников с датчика положения коленвала, устранение шкива.
4. Извлечение шпонки и снятие защиты.
5. Скручивание крепежных элементов и снятие крышки картера сцепления.
6. Снятие картера.
7. Демонтаж прокладки картера.
8. Устранение маслоприемника.
9. Скручивание крепежных элементов масляного насоса.

На этом, собственно, все. Работы по сборке осуществляются в обратном порядке. В ходе работы постарайтесь провести замену расходных материалов. В первую очередь речь идет о прокладке картера. Установите новую деталь и загерметизируйте ее, предварительно очистив привалочную поверхность от грязи и старого герметика. Попутно можно очистить и маслоприемник. Для этого вам понадобится уайт-спирит. Если деталь невозможно очистить, ее придется заменить.

Сделать это нужно обязательно, поскольку существует риск воспламенения смазочного материала. Следующий элемент, подлежащий осмотру и замене – уплотнитель маслоприемника. Если кольцо разорвалось или потеряло упругость, нужно установить новую деталь.

Для чего нужны патрубки воздушного фильтра?

Как известно, в автомобиле для получения топливно-воздушной смеси используется чистый, отфильтрованный от пыли и других составляющих забортной среды (насекомые, абразивная грязь и прочее), воздух. Если, к примеру, песчинки пыли через камеру сгорания попадут в цилиндр, то они могут повредить его поверхность или кольца. Плотность контакта между этими деталями будет нарушена – компрессия снизится, а мощность двигателя упадет. Помимо этого в царапинах цилиндра будет оставаться масло, которое будет сгорать, что приведет к появлению дыма в выхлопных газах и необходимости подливать смазывающую жидкость из-за ее выгорания. Поэтому воздух подается через специальный фильтр, где и проходит очистку.

Кроме того, двигатель «не любит» горячий воздух – все замечали, что летом в жару мощность, приемистость мотора снижается и он как бы нехотя разгоняет автомобиль. Поэтому воздушный фильтр устанавливают не непосредственно на двигатель, а с некоторым выносом – в то место, которое конструкторы-разработчики смогли ему выделить в подкапотном пространстве, но как можно дальше от жара двигателя и набегающего потока воздуха, проходящего через радиатор охлаждающей системы. Подача воздуха от фильтра к двигателю осуществляется через патрубок.

В автомобилях с расположением фильтра у рамы радиатора, в углу между крылом и передней панелью моторного отсека дополнительно устанавливают воздухозаборные патрубки. Они подсоединяются к входному отверстию фильтра и располагаются таким образом, чтобы в них воздух поступал свободно и как можно чище и прохладней. То есть их воздухозаборные концы выносят перед радиатором, подальше и повыше от колес, замкнутого пространства, если в нем установлен фильтр и где нарушена циркуляция. Это обеспечивает не только хорошую подачу прохладного воздуха, но и защиту фильтра от дорожной грязи и мусора:

1. Забор воздуха производится в конструктивно допустимой максимально безопасной по вероятности попадания грязи и пыли области подкапотного пространства.
2. Если в поступающем воздухе что-то будет, то мелкий мусор (пыль) частично и большая часть крупного осядут или будут задержаны в заборном патрубке, а затем сами оттуда выпадут.

Благодаря этому воздушный фильтр сможет прослужить предусмотренный для него изготовителем срок.

Замена патрубков картерных газов в Ладе Приора

Давно заметил масляные пятна на блоке цилиндров возле выхода сапуна (патрубка картерных газов), напрашивалась замена патрубка, но так как на скорость не влияет, то и лезть туда не хотелось. Так же имелись небольшие запотевания на входе патрубка сапуна в клапанную крышку и верхнем патрубке, входящем в рукав дросселя, ну и возле датчика давления масла. На днях на Драйве поднималась тема запотевания двигателя, и я решил больше не откладывать и все-таки заняться заменой патрубков. Так как машина без кондёра, то доступ к нижнему хомуту патрубка сапуна есть, хоть и не совсем удобный. Знал, что в очередной раз обдиру все руки, но с этим смирился, лишь бы не лезть под машину и снимать защиту, т.к. ни ямы, ни подъемника у меня нет. Замена не сложная, подробности на фото.

Вот такая красота из масла и пыли разрослась на моем блоке цилиндров!

Вход патрубка сапуна в клапанную крышку практически сухой.

Выход из клапанной крышки тоже в масле, на входе в рукав дросселя сухо.

Тонкий шланг тоже сопливит.

Масло на входе тонкого шланга в ресивер.

Купил два новых патрубка и пузырек для мытья двигателя.

Патрубки стояли, что называется, на сухую. Решил посадить их на герметик.

Виновники торжества!

Также решил провести ревизию датчика детонации, т.к. периодически на бортовике всплывает ошибка 0327 (низкий уровень сигнала датчика детонации). В работе двигателя никаких перемен пока не заметил, но чувствую, скоро датчик пойдет под замену.

Скинул колодку, клеммы сухие, провода целы.

Перед нанесением герметика все штуцеры тщательно очистил и обезжирил бензином.

Новый патрубок на месте. Жижка для мытья двигателя с таким слоем грязи не очень справляется, насколько мог, протер тряпкой.

Ополаскиваем сверху. Грязи не много, двигатель мылся совсем недавно.

Еще один дополнительный уплотнитель. Самоклеящийся D-образный профиль (самый толстый), посадил на верхнюю планку решетки. Польза от него есть, поскольку установленный уплотнитель от классики все же пропускает брызги и грязь по центру.

Все сопливые места отмыл, патрубки и шланги посадил на герметик. Посмотрим, как долго двигатель останется сухим.

https://www.drive2.ru/l/3685250/

следующая статья:

Принцип устройства

Дальше разберём схему кондиционера «Panasonic», которая состоит из таких составляющих:

1. Компрессор установлен однозаходный роторный с тремя лопастями. Этот элемент нагнетает необходимое давление и поддерживает циркуляцию хладагента. Компрессор находится под генератором.
2. Конденсатор — это теплообменник, который обеспечивает охлаждение для газообразного хладагента, превращая его в жидкое состояние. Этот механизм располагается на рамке радиатора.
3. Испаритель также является теплообменником, его назначение заключается в охлаждении и осушении воздуха перед тем, как он попадёт в салон. Находится этот прибор в корпусе отопителя.
4. Ресивер имеет форму металлического цилиндра, который соединяется с конденсатором. Этот механизм обеспечивает аккумулирование жидкого хладагента, отделение влаги и мусора. Внутри ресивера имеется фильтр-осушитель.
5. Трубопроводы.

Вот такой элемент добавляется в устройство печки Приора с кондиционером. Теперь, когда вам известно устройство печки в Ладе Приора, устранить поломки будет намного легче.

Устройство и принцип работы

Системы вентиляции картера для разных типов ДВС имеют несколько разное устройство, но все они обязательно состоят из нескольких основных деталей и узлов таких, как:

• воздушные патрубки;
• клапан вентиляции, назначение которого заключается в интенсивности отсасывания газов в зависимости от силы разряжения во впускном коллекторе;
• маслоотделитель.

Причем, вне зависимости от типа двигателя, принудительная вентиляция устроена так, что ее схема имеет две части:

• малую ветвь;
• большую ветвь.

Первая – отбирает газы из-под клапанной крышки, вторая – отводит нежелательный выхлоп непосредственно из картера.

Принцип работы системы отвода картерных газов у карбюраторного, инжекторного и дизельного двигателя также может существенно отличаться, но при этом весь процесс можно описать следующей последовательностью:

1. Забор выхлопных газов из картера двигателя;
2. Очистка этих побочных газов в маслоотделителе от паров масла и других механических продуктов сгорания;
3. Передача уже очищенного газа по воздушным патрубкам в структуру впускного коллектора;
4. Смешивание картерных газов с подготовленной горючей смесью и сгорание ее в рабочих цилиндрах.

Из-за возможности попадания определенного объема газа в постоянный круговорот от п. 1 до п. 4 и использования части выхлопных газов технологически для подготовки топливной смеси – отбор выхлопных газов из картера двигателя еще называют системой рециркуляции отработанных газов.

Как проверить клапан PCV

После промывки, можно проверить общее состояние клапана. При малейшем подозрении на неисправность, клапан лучше заменить.

Проверка клапана системы вентиляции картера:

• потрясти клапан — должно ощущаться и слышаться болтание элементов клапана — значит система клапана находится в свободном положении и не заклинила
• подуть в обратную часть клапана (там где резьба) — воздух должен свободно проходить
• подуть сильно в штуцер — воздух не должен проходить
• всосать воздух со стороны штуцера, создавая разрежение до 30 кПа  Если Вы на это способны, то клапан должен почти закрыться. Но если Вы не супермен, а обычный человек, тогда подключите к клапану его трубку, но клапан не вкручивайте.  Заведите двигатель и дайте поработать на холостом ходу — клапан должен прикрыться. Можете заодно «погазовать» и посмотреть за работой клапана. При повышении оборотов, шток должен возвращаться в исходное положение, а при работе на холостом ходу — углубляться внутрь. Также при работе на холостом ходу необходимо пальцем легонько закрыть отверстие. Шток должен при этом вернуться в исходное положение. Также должно прослушиваться характерное клацанье. Вот снял этот процесс на видео, чтобы было понятней

Я данную процедуру провожу при каждой чистке дроссельного узла.

Плюсы и минусы закрытой системы вентиляции картерных газов

В конце хотелось бы сравнить достоинства и недостатки системы вентиляции картера для тех, кто мечтает избавиться от неё.

Минусы системы вентиляции картера:

• замасливание впускного тракта двигателя — необходима регулярная чистка
• при плачевном состоянии двигателя объём картерных газов на столько велик, что о нормальной работе системы и двигателя можно забыть — требуется ремонт двигателя

Плюсы системы вентиляции картера:

• чище наш с Вами воздух, так как картерные газы на много токсичней отработанных
• меньше шансов наблюдать течь через уплотнения и сальники
• увеличивается ресурс моторного масла
• уменьшаются окислительные процессы внутри двигателя
• картерные газы повышают детонационную стойкость
• картер не сообщается с атмосферой, в следствие чего в него не засасывается пыль и влага

Хотя ладно, ещё кое-что напишу

Что будет если заглушить систему вентиляции картера

Это реальная история.

Жил-был хороший парень и был у него Ваз 2106. Как и большинство водителей он отключил шланг вентиляции картерных газов от фильтра на карбюраторе и оставил его телепаться под капотом. Всё было как у всех — ездил, дымил потихоньку, никого не трогал.

Затем ему в голову пришла на первый взгляд нормальная идея — всё это дело окультурить, чтобы не дымило под капотом и не тянуло этой гадостью в салон. Он взял более длинный шланг и протянул его под днищем в район подвесного подшипника кардана. Всё хорошо подвязал и снова ездил дымил потихоньку.

Пришла зима. Вечером, после работы, каждый по своим машинам и собираемся разъезжаться по домам. Он завёл двигатель и стал ждать пока я отъеду, чтобы освободить проезд.

Я в своих мыслях тыкаю ключ в замок, включаю зажигание и тут раздаётся жуткий взрыв! Я с перепугу даже не понял, что происходит. Выскочил из машины, смотрю, у напарника глаза по пять копеек, весь трусится, а из под капота дымок идёт.

Открываем капот, а там… Хай Бог милует… Всё в масле, щупа нету на месте, шланг его вентиляции сорвало. Проводка, двигатель, капот — всё истекает маслом! Жуть, в общем…

Заглянули под машину, а из его шланга вентиляции висит большая-прибольшая сосулька. Тут всё стало понятно. Шланг этот был длинный и подвязан в нескольких местах. Мало того, что шёл «волнами», так ещё и немного вверх. Там постоянно собирался конденсат и никуда не стекал, а с приходом морозов, начал обмерзать, пока не заглушил вентиляцию картера полностью.

Вот такие дела.

Теперь, в принципе, и всё, о чём хотелось написать про систему вентиляции картера.

Ну, и видео про систему вентиляции картера

Всем Мира и ровных дорог!!!

Ещё в сообществе Мой Лачетти:

+5

Диаметр патрубка воздушного фильтра

Не спеша продолжаю подготовку авто для преодоления водных преград. В очередной выходной решил занятся подключением шноркеля к системе воздухазабора. Долго изучал различные источники на тему “Как герметизировать банку воздушного фильтра”. Многие устанавливают фильтр от нивы. Он герметичный уже с завода и по габаритам меньше. Но меня терзали сомнения о целесообразности такой замены. Все же на Патриоте двигатель большего объема. И как бы не относились к инженерам УАЗ, я думаю не зря они все же именно такую конструкцию сделали. И вот набрел на похожую тему: Фильтр от Шеви Нивы на Патриот (а оно надо?) В общем для себя окончательно решил, что буду дорабатывать существующий.

Сняв корпус фильтра я обнаружил, что за приваренным патрубком есть заужение воздушного канала. Заужено самим корпусом фильтра.

Возможно, часть автолюбителей считает, что приёмный патрубок воздушного фильтра – это второстепенный элемент, который особой роли в работе силового агрегата не играет. Увы, это ошибочное мнение.

Гофра, так ещё называют патрубок, в зависимости от места установки подаёт воздушную массу:

• К фильтру;
• Или входному коллектору.

При высокой концентрации пыли в воздухе именно патрубок, соединяющий поднятый шноркель и воздушный фильтр принимает удар на себя: задерживает большую часть грязного воздуха, тем самым минимизирует проникновение большей части пыли в фильтрующий элемент.
