Как состоит двигатель у ваза 2115

Схема электропроводки 2115 инжектор 8 клапанов

Отличия от предшественницы

Автомобиль ВАЗ 2115 является более модернизированной версией одели 21099. Усовершенствование «девяносто девятой» поспособствовало обновлению и электросхемы проводки.

Следует отметить, что в отличие от 21099, ВАЗ 2115 инжектор оснащается более новыми частями кузова, в частности, речь идет о:

  • усовершенствованной форме передних крыльев;
  • внешнем виде передних фар;
  • форме задней панели;
  • другой форме капота и багажного отделения.


Игрушечные модели ВАЗ 21099 и ВАЗ 2115

Разумеется, изменения затронули и моторный отсек. По сравнению с 21099, на ВАЗ 2115 устанавливается более мощный . Также изменения коснулись и салона — более усовершенствованная центральная консоль, приборная панель, а также сиденья. В конструкцию автомобиля был добавлен и бортовой компьютер. Соответственно, изменения претерпели и габаритные размеры ВАЗ 2115. Но в целом этот автомобиль остался таким же — переднеприводным, пятидверным и пятиместным седаном.

Модификации

Производитель ВАЗ 2115 предлагает потребителям на выбор несколько комплектаций, от которых зависит их стоимость:

  1. Полуторалитровый карбюраторный мотор. В этом случае машина маркируется как ВАЗ 2115-01.
  2. Мотор с таким же объемом, характеризующийся наличием системы распределительного впрыска топлива. Кроме того, машина оснащена также электронным управлением и маркируется она как ВАЗ 2115-20.

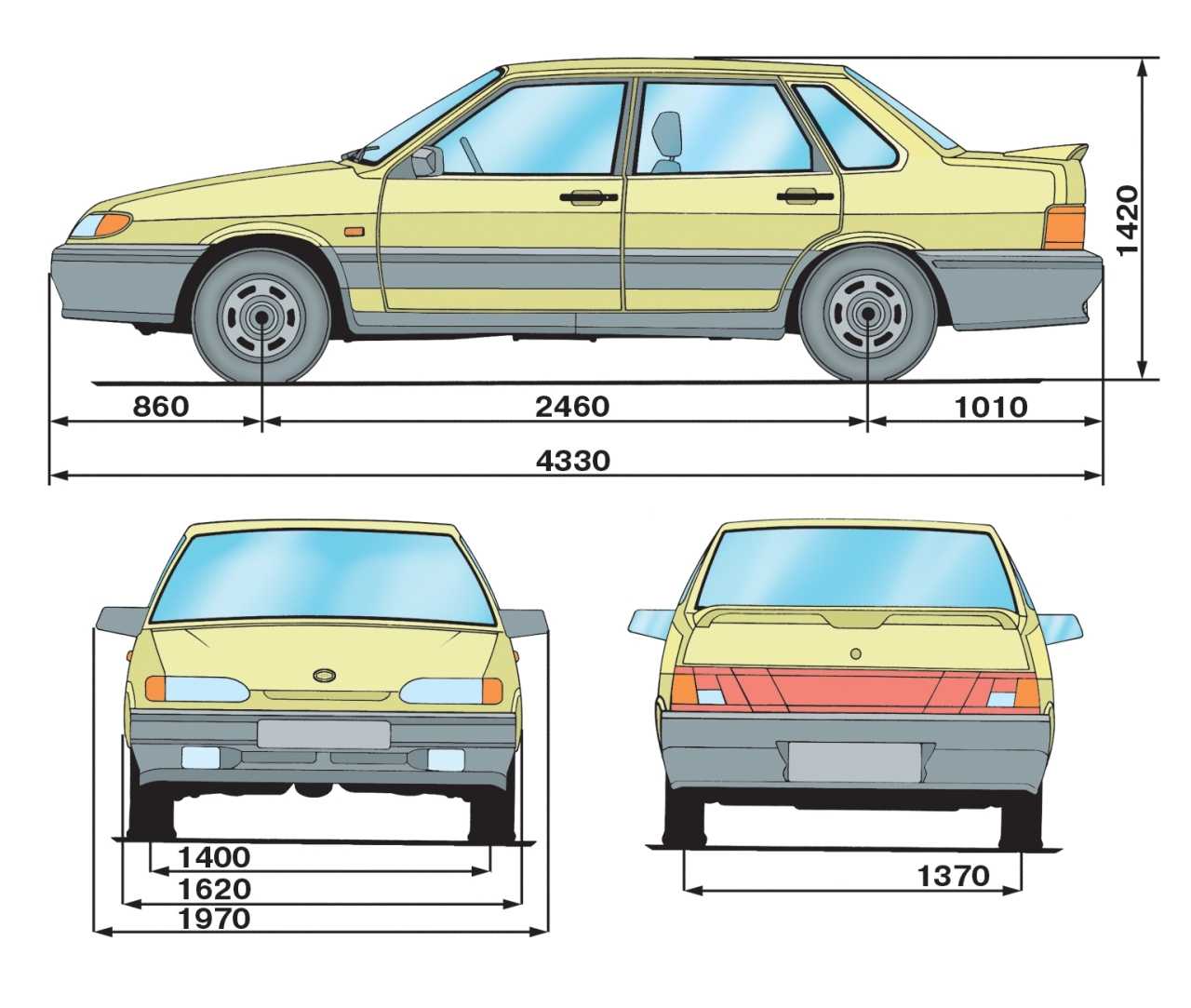

Габариты «пятнадцатой» Лады

Электрооборудование автомобиля

В инжекторах или карбюраторах ВАЗ 2115 используется однопроводная схема электрооборудования. В этом случае отрицательный вывод источников питания подводится к минусу, а сам плюсовой вывод подается отдельным проводом.

В результате того, что ВАЗ 2115 карбюратор и инжектор имеют определенные различия, существует и разница в конструктивных особенностях проводки:

  1. В инжекторных версиях жгуты проводки по своим размерам чуть больше в результате того, что система оснащается дополнительными регуляторами и прочим электрооборудованием.
  2. В результате изменения схемы были внесены правки в конструкцию некоторых электроцепей.
  3. Кроме того, была изменена схема укладки некоторой части электрики в целом.

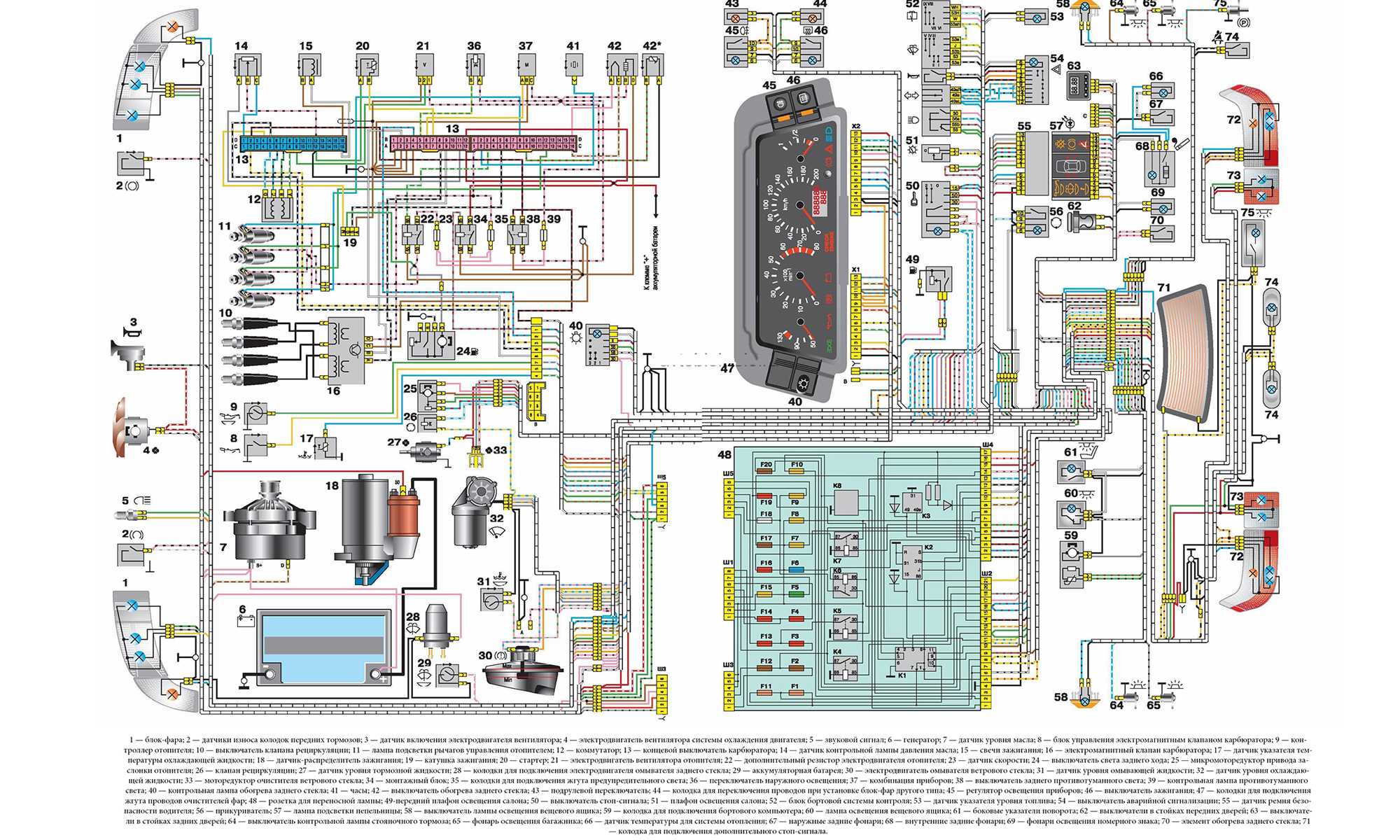

Схема проводки на «пятнадцатой» Ладе

На автомобилях ВАЗ 2115, как и на предшественниках, процесс ремонта схемы электропроводки и оборудования обычно приводит к повреждению фиксирующих клипс. В любом случае, если эти элементы повредились, их необходимо заменить, в противном случае электропроводка может быть очень близко к горячему мотору, что приведет к ее повреждению.

Защита электросетей машины

Схема электрооборудования, в частности, цепи питания в этих моделях авто защищаются от различных повреждений с помощью плавких предохранителей. Стоимость этих элементов в магазинах минимальная, однако они выполняют очень важную роль и всегда должны быть в рабочем состоянии.

Предохранители не защищают только:

  • схему зарядки аккумулятора авто;
  • схему зажигания;
  • электросхему питания генератора и стартера.

Защита электрооборудования осуществляется блоком, в который собраны все предохранители, и находится этот блок в моторном отсеке. Такое электрооборудование, как стартер, очистители лобового стекла, а также оптика — подключается к общей схеме посредством реле. Реле также устанавливают в блоке. В общем электросхема мотора дворников и оптики защищается биметаллическими многоразовыми элементами.


Блок реле инжектора

Итак, как защищается электрооборудование на отечественных авто:

  • предохранители на блоке, которые предназначены для защиты различных элементов оборудования, маркируются как F1-F20;
  • К1 — это устройство, защищающее цепь очистителей оптики;
  • К2 — отвечает за работоспособность световой сигнализации, а также поворотников;
  • К3 — элемент обеспечивает функциональность дворников очистки ветрового стекла;
  • К4 — устройство защищает электрическую цепь оптики, в частности, лампочек накаливания;
  • К5 — если машина оснащена электрическими стеклоподхемниками, то это реле отвечает за их работоспособность;
  • К6 — рулевой гудок авто;
  • К7 — устройство системы обогрева заднего стекла;
  • К8 — дальнее освещение транспорта;
  • К9 — ближнее освещение автомобиля.

Нужно отметить, что лампы для противотуманных огней в задних фарах защищаются отдельно. Для этого используется плавкий предохранитель, установленный в салоне транспорта под центральной консолью. Он находится в жгуте проводов, рядом с кнопкой включения оптики.

Особенности работы электрооборудования

Активация основных узлов и агрегатов автомобиля осуществляется после поворота ключа в замке зажигания в положение «Все включено».

Однако, электропроводка на инжектор ваз 2110 находится под напряжением, если отвечает за подачу питания на:

  1. Узел управления дальним светом фар;
  2. Габаритные огни автомобиля;
  3. Задние стоп-сигналы (при нажатии на педаль тормоза);
  4. Внутреннее освещение и лампы индивидуальной подсветки (штурманский свет);
  5. Звуковая сигнализация (клаксон);
  6. Вентилятор системы охлаждения.

Справочно: в зависимости от состояния температуры двигателя, даже будучи с выключенным мотором, вентилятор на автомобиле продолжит работу до срабатывания термостата. Это сделано для предотвращения перегрева двигателя.

Бесконтактная система зажигания

Для лучшего искрообразования топливовоздушной смеси в цилиндрах двигателя применяется бесконтактная система зажигания.

Фото графической схемы элементов бесконтактной системы зажигания

На схеме указаны:

  1. АКБ;
  2. Прерыватель зажигания;
  3. Реле прерывателя зажигания;
  4. Свечи;
  5. Электронный модуль зажигания;
  6. Электронный контроллер;
  7. Датчик в передней части двигателя, фиксирующий положения коленчатого вала;
  8. Диск задающий.

Плавкие предохранители

Большинство электрических цепей и вся электропроводка ваз 2110 на инжектор защищена от короткого замыкания плавкими предохранителями.

Однако, без защиты на ВАЗ 2110 находится:

  1. Провод от реле заряда аккумуляторной батареи к самой батарее,
  2. Проводка ваз 2110 на инжектор, отвечающая за цепи зажигания и пуска двигателя;
  3. Проводка генератора (исключая обмотку возбуждения, которая активируется после поворота ключа в замке зажигания и запуска двигателя).

Блок плавких предохранителей – копеечная цена позволяет сохранить дорогостоящие узлы

Система впрыска топлива

Если вы намерены своими руками обслуживать систему впрыска топлива, то вы должны знать принцип ее устройства и работы.

Согласно общепринятому алгоритму:

  1. Количество топлива, требуемое для образования порции смеси, регулируется контроллером, подающим на форсунки импульсный сигнал;
  2. Сам контроллер до подачи сигнала отслеживает поступающие от датчиков сигналы о работе ДВС и его систем;
  3. На их основании он рассчитывает длительность импульса.

Контроллер в работе: отработка данных и отправка сигнала системе питания и зажигания

Справочно: чтобы понять принцип действия инжекторного мотора, неплохо бы посмотреть видео материалы. Из них вы узнаете, что импульс длится сотые доли секунды, но даже изменение столь малой величины влияет на количество подаваемого топлива в цилиндры.

https://youtube.com/watch?v=oK5FpoIF6i8

В своей работе контроллер руководствуется данными от:

  1. Датчика оборотов двигателя (на схеме – 1);
  2. Датчика расхода воздуха (2);
  3. Датчика положения коленвала (вход 2).

А на их основе реализует заложенный алгоритм работы:

  1. Подает импульс на включение топливных форсунок (4);
  2. Подает импульс на свечи (5).

Понимая принципы работы инжекторного двигателя, а также схему защиты электропроводки от короткого замыкания, вы легко можете обнаруживать проблемные участки и принимать меры к их оперативному устранению.

Меры профилактики

Чтобы не допустить проблем в работе электрооборудования, необходимо соблюдать определенные профилактические меры, в частности:

Хотя бы один раз в год заряжайте аккумулятор при помощи зарядного устройства. Особенно это актуально делать перед зимой, а также в тех случаях, когда вы планируете оставить машину в гараже или на стоянке на длительное время. Если машина будет стоять, то АКБ лучше вовсе снять и зарядить его перед установкой. Также аккумулятор необходимо обслуживать, хотя бы дважды в год проверять наличие электролита в системе и заряд устройства при работающем и отключенном двигателе.
Никогда не используйте низкокачественные предохранители. То же самое касается и использования самодельных предохранителей в виде проволоки или монетки. Самодельные устройства водители обычно ставят в том случае, если определенный предохранитель вышел из строя, а заменить его нечем. Если вы столкнулись с необходимостью замены, то разумеется, самодельный вариант также можно использовать, но только для того, чтобы доехать до ближайшего магазина и заменить его на нормальный предохранитель. Использование «самоделок» может привести к короткому замыканию и даже возгоранию.
Всегда ставьте на свой автомобиль только качественные приборы и оборудование — начиная от генераторного узла и заканчивая лампочками в приборной панели. Если оборудование будет низкокачественным, его срок службы будет не таким высоким, тем более, что его использование со временем может привести неудобства водителю.
Если в работе оборудования имеются проблемы, то их необходимо решать безотлагательно. Например, вы увидели, что на контрольном щитке появился индикатор Check Engine — рекомендуем как можно быстрее проверить двигатель

Для получения более точных результатов используйте компьютерную диагностику — она поможет определить, какому из узлов необходимо уделить внимание в первую очередь. Следует отметить, что появление этой лампочки довольно часто обусловлено проблемами в работе тех или иных датчиков

А их работоспособность, в свою очередь, может быть нарушена в результате обрыва проводки или окисления контактов на разъемах. В этом случае необязательно сразу менять датчик — нужно поменять провод и произвести зачистку контакта — вполне возможно, что это позволит решить проблему.
Если в работе электроцепи имеются замыкания, то их необходимо устранять, поскольку они могут привести к поломке электрооборудования в целом.
Никогда не забывайте о том, что все элементы сети должны быть надежно загерметизированы, особенно учитывайте это при самостоятельном монтаже оборудования и укладке проводки. На электроприборы авто и их цепи не должна воздействовать влага и прочие факторы.

 Загрузка …

Особенности конструкции

автолюбителю Начинающему рекомендуется изучить работу инжекторного инжектор. В двигателя входит система, которая производит бензина впрыскивание. Ознакомившись с устройством, не придется обращаться в центр сервисный по поводу незначительных неполадок, а ликвидировать их самому дома. Подача горючего считается распределительной, что потому в каждый цилиндр бензин впрыскивается с определенной помощью форсунки.

В основу ВАЗ 2115 модель положена ВАЗ 21099. В новой машине в прежней от отличие поменялась форма капота, задние и бамперы передние, новая конфигурация передних крыльев, а улучшенная также аэродинамика кузова. На крышке багажника спойлер разместили — антикрыло. Внешнюю отделку оформили пластмассы из элементами, поскольку металлические разъедались коррозией. добавочной Для безопасности модель дополнили сигналом задней и торможения светотехникой.

Благодаря помещенному под инжекторному капотом узлу питания, управляемому электроникой, электрооборудования схема ВАЗ 2115 значительно отличается от 99 Несущий.

модификации конструктив кузова машины сварной, целостный, металлический. Привод представляет переднее поперечное него. У размещение коробка передач 5-ступенчатая, передние подключены колеса к приводу. Двигатель вмещает объем 1,5 л и четырехцилиндровым является, бензиновым, четырехтактным и рядным. Системы впрыскивания распределительного горючего управляются с помощью электроники.

задними Под сиденьями, за днищем, находится бак с находящегося. Из топливом в нем бензонасоса поставляется бензин. давления Уровень в нем не должен падать ниже 3,2 Скрытая.

бар салонная подторпедная проводка соединяет оборудование расположенное. Монтажный блок помещен в моторный его. В отсек состав входят мощные потребители: фары, дворники дальней подсветки, стартер. Все помощью с они промежуточного реле соединены с бортовой Система.

Электросхема на ВАЗ-2111 инжектор 8 и 16 клапанов

ВАЗ-2111 хорош тем, что его можно обслуживать самостоятельно. Для этого нужно знать основы конструкции ВАЗ-2111, как работают и за что отвечают важные составляющие. Автомобиль отечественного производства создан на основе механики, поэтому починить его вручную и обойтись собственными силами без привлечения специалистов вполне реально.

Поломки в ВАЗ-2111, как и в любом другом транспортном средстве, могут быть самыми разными. Например, неисправность электрики. Чтобы разобраться в поломке, необходимо детально изучить устройство электросхемы. Когда еще может понадобиться электросхема ВАЗ-2111? Если вы затеяли сделать из машины настоящую красавицу, как следует оттюнинговав ее снаружи и внутри. То же самое касается ремонта некоторых структур – электросхема пригодится в этом случае.

Нюансы обслуживания электрооборудования ВАЗ 2115 клапанов 8 инжектор по схеме

Общая электросхема «Пятнашки»

модель Пятнадцатая ВАЗ — это более усовершенствованная 21099 ВАЗ. Соответственно, модернизация модели привела к электрической и изменению схемы авто.

В первую очередь, касаются изменения внешнего вида — в больше степени также, а кузова салона транспортного средства:

  • обновленная консоль центральная, сиденья и прочие элементы интерьера передние;
  • салона крылья также усовершенствовались;
  • претерпела оптика и изменений, как задние фары, так и изменения;
  • передние коснулись и приборной панели — пятнадцатые стали ВАЗы оснащаться более современной приборкой, индикатор появился Check, индикаторы и датчики стали другой в располагаться последовательности;
  • задняя панель также изменена была;
  • изменилась форма капота и двери отсека багажного.

Естественно, модернизация не могла обойти силовой и стороной агрегат. Если сравнивать с 21099, то модели пятнадцатые комплектуются более мощным мотором. следует Также отметить, что силовой агрегат управляться стал блоком управления, который определяет параметры основные работы двигателя, основываясь на показаниях датчиков различных.

Помимо этого, инженерами автоконцерна внесены были коррективы и в габаритные размеры авто. целом в Однако, модель ВАЗ 2115 осталась она же — такой оснащается передним приводом, пятью Несмотря. дверьми на модернизацию, многие далекие от отечественного автолюбители автопрома до сих пор путают 21099 и Фотогалерея.

2115 «Основные отличия между моделями 2115 и 21099»

1. Отличия передней части моделей 21152 и 21099. Габаритные размеры модели ВАЗ Габаритные. 21153 размеры модели ВАЗ 2115

ВАЗ Модификации 2115

На выбор потребителя предлагается вариаций несколько автомобиля. Модели комплектуются разными отчего, двигателями зависит их стоимость на рынке.

Схема 2115 ВАЗ также может иметь изменения в наличии и расположении того или иного электрооборудования, в модификации от зависимости мотора:

Как сохранить ВАЗ-2111 зимой

Чтобы ВАЗ-2111 прослужил долго, необходимо не только вовремя устранять неисправности, связанные с работой электросхемы, но также правильно обслуживать авто. Специалисты дают следующие рекомендации:

  1. Мойка – это хорошо, но после чистки машины не будет лишним обработать детали кузова воском жидкой консистенции. Зачем это нужно? Воск заполняет даже самые маленькие поры, возникающие в краске, и грязь туда не проникает, а значит, удастся сэкономить средства на еще одной мойке.
  2. Если вас не устраивает шершавость, которую оставляет после вытирания грязи тряпка, воспользуйтесь полировкой и вотрите жидкое стекло. Последнее сохранит ВАЗ-2111 в лучшем состоянии как минимум на 1,5 года.
  3. Многим владельцам отечественного авто хочется превратить скучное транспортное средство в настоящую современную машину. Для этого собственники наклеивают на поверхность наклейки, но никто не учитывает, что они настоящий пылесборник для мелкого мусора и грязи.
  4. Ездите на машине бережно – работники СТО уверяют, что любую царапину можно подретушировать покраской детали, вот только не уточняют, что подобрать идентичный оттенок краски, использованный ранее производителем, практически нереально. Поэтому приходится перекрашивать всю машину.
  5. Фары ВАЗ-2111 сделаны из пластика – так конструкторы заботятся о вторичном применении сырья. Но пластик со временем истирается, становится мутным. Чтобы продлить срок службы фар, изначально защитите поверхность «бронепленкой».
  6. Бытует мнение, что чехлы на сидениях предохраняют истирание самих сидений, но это не так. Тем более что отмыть сидения просто, для этого используются специальные средства.

Заменяйте своевременно дворники, они обеспечат защиту стекла от царапин.

В данном бесплатном сборнике находится вся необходимая документация по электрооборудованию автомобиля ВАЗ-2111 — сама схема, система подогрева, очиститель фар, электронный модуль управления двигателем и блок предохранителей. ВАЗ 2111 – это первый универсал в линейке переднеприводных автомобилей, который представляет собой модернизированную концепцию заднеприводной ВАЗ 2104. В ней схема электропроводки на инжектор и ряд других узлов в рамках изменения концепции претерпели изменения. Схемы на другие модели можно посмотреть тут.

Как контроллер отслеживает работу форсунки?

При определении конкретного положения и времени открытия конструкции форсунки определяется конкретный объём топлива, поступающий в клапаны цилиндра ВАЗ-2110. При этом благодаря установленным на моторе специальным датчикам бортовой компьютер фиксирует конкретные значения и передает их контроллеру.

В дальнейшем контроллером на основании исходившей от бортового компьютера информации принимается решение по положению и длительности открытия заслонки форсунок. В случае неисправности контроллера форсунки будут регулироваться некорректно, и двигатель может прямо на ходу заглохнуть.

Совет: при пуске мотора контроллер форсунки работает в асинхронном режиме до того момента, пока двигатель не достигает определенного количества оборотов. Именно поэтому после замены сайлентблоков передних рычагов на ВАЗ-2110 следует прогреть машину в течение 10-15 минут.

Защита электросетей автомобиля

Для обеспечения защиты электронных компонентов автомобиля ВАЗ 2115 «Самара» используются предохранительные вставки ножевой формы. Устройства располагаются в монтажном блоке, установленном в коробе воздухозаборника в моторном отсеке. Модуль закрыт сверху пластиковой крышкой, зафиксированной двумя защелками.

Расположение предохранителей в блоке 2114-3722010-60

Назначение предохранителей приведено в таблице.

Номер на схеме Номинал, А Защищаемые устройства
П-01 10,0 (с 2011 года — 20А)
  • цепи заднего противотуманного фонаря, включая контрольный индикатор на комбинации приборов;
  • пусковые элементы электродвигателей очистителей фар головного света (опция);
  • электромотор привода насоса омывателя фар (устанавливается с очистителем).
П-02 10,0
  • указатели направления поворота и реле управления поворотниками (только для режима аварийной сигнализации);
  • контрольная лампа работы «аварийки», установленная в кнопке.
П-03 7,5 (на части машин — 10,0)
  • плафон подсветки салона (в центре панели потолка);
  • лампы индивидуального освещения (в районе салонного зеркала) и замка зажигания;
  • система подсветки багажного отсека;
  • индикатор Check Engine и бортовой компьютер (при отсутствии — часы);
  • сигнальные лампы торможения (включая дополнительный сигнал);
  • система проверки целостности ламп (на машинах после 2007 года).
П-04 20,0
  • разъем для подключения дополнительных устройств;
  • реле включения и нити обогрева поверхности заднего стекла.
П-05 20,0
  • клаксон вместе с реле управления;
  • электрический вентилятор, установленный на радиаторе системы охлаждения.
П-06 30,0
  • электрические двигатели стеклоподъемников в передних дверях;
  • блок управления и коммутации для электростекол.
П-07 30,0 (с 2011 года — 20А)
  • электрический вентилятор системы отопления и вентиляции;
  • привод насоса омывателя ветрового стекла;
  • электрические приводы для очистителя фар (опция, защита только в режиме работы);
  • прикуриватель;
  • плафон освещения перчаточного ящика;
  • обмотки реле управления обогревом заднего стекла (на ранних выпусках).
П-08 7,5 Противотуманная фара на правой стороне (опция)
П-09 7,5 Аналогично для левого борта
П-10 7,5
  • габаритные огни левой стороны автомобиля совместно с контрольным индикатором;
  • две лампы подсветки номерного знака (на задней части);
  • подсветка моторного отсека;
  • переключатель и цепи системы подсветки комбинации приборов и органов управления.
П-11 7,5 Габаритное освещение в правых фонарях спереди и сзади
П-12 7,5 Ближний свет в правой фаре
П-13 7,5 Аналогично для левой стороны
П-14 7,5 Нить дальнего света в левой фаре и контрольный индикатор включения режима
П-15 7,5 Дальний свет правого борта
П-16 15,0
  • реле и указатели поворота (только в режиме указателя направления движения);
  • предупредительные огни движения задним ходом;
  • контрольное реле проверки целостности ламп;
  • бортовая система контроля;
  • комбинация приборов;
  • индикаторы аварийного давления масла, стояночного тормоза и падения уровня тормозной жидкости;
  • обмотки возбуждения генератора (при запуске силового агрегата);
  • контрольная лампа отсутствия зарядки аккумулятора;
  • питание бортового компьютера (в случае отсутствия — электронных часов).
П-17-20 резерв Могут устанавливаться предохранители любого номинала, используются для замены сгоревших вставок

Расположение элементов и внешний вид коммутационных коробок отличается в зависимости от года выпуска автомобиля ВАЗ 2115. Встречаются машины с блоками 2114-3722010-60 и 2114-3722010-18.

На машинах с инжекторным двигателем имеется дополнительный блок, расположенный в ногах переднего пассажира. Коробка рассчитана на три реле и три предохранителя (на 15А), сверху закрыта пластиковым щитком. Крышка закреплена двумя саморезами.

Перечень электро-компонентов в салонном блоке:

  • контроллер включения топливного насоса;
  • главное реле управления ЭСУД;
  • контактная группа вентилятора системы охлаждения;
  • плавкая вставка для цепи питания электродвигателя насоса подачи бензина и форсунок впрыска (установлен сверху);
  • защита проводки датчиков, вентилятора системы охлаждения и клапана продувки адсорбера (средняя позиция);
  • предохранитель для контроллера системы впрыска и зажигания (самый нижний).

Общий вид салонной колодки реле и предохранителей

На части машин ВАЗ 2115 имеются дополнительные предохранители, находящиеся непосредственно в жгутах проводки:

  • для защиты противотуманного фонаря на задней части машины (на 8А);
  • для безопасной работы штатного обогрева передних сидений (на 16А);
  • для питания моторедукторов центрального замка (на 16А).

Основные неисправности замка зажигания и их устранение

К наиболее частым причинам, по которым владельцу машины приходиться выполнять замену замка зажигания, относятся:

  • потеря ключа (и отсутствие запасных);
  • механические повреждения (в том числе застревание в замке обломка ключа);
  • обгорание контактной группы замка.

Если две первых проблемы можно установить без дополнительной диагностики, то выяснить — исправен ли внешне целый замок зажигания можно, только проведя небольшую проверку. Для нее понадобится любой многофункциональный тестер (мультиметр).

Проверка замка зажигания

Выполняется же она следующим образом:

  1. Установить прибор в режим омметра.
  2. Демонтировать кожух колонки.
  3. Отсоединить колодку с проводами от замка.
  4. Найти на разъеме замка контакты 7 и 4.
  5. Подсоединить к ним щупы, после чего повернуть ключ в замке (установив его в режим «Зажигание»).
  6. Найти контакты 7 и 3 и подключить щупы к ним.
  7. Повернуть ключ, установив его в режим «Запуск мотора».

Если замок зажигания полностью исправен, то в обоих случаях омметр покажет отсутствие сопротивления (в противном случае можно будет сделать вывод, что замок вышел из строя).

Обслуживание системы электропроводки

Для обеспечения работоспособности электросистемы требуется проводить регулярную проверку и диагностику компонентов:

  1. При обнаружении проблем в работе (даже минимальных сбоев) следует проанализировать состояние соединительных штекеров.
  2. Зачастую, после того как владелец пошевелит колодку, контакт восстанавливается. Дальнейшая эксплуатация таких элементов не рекомендуется.
  3. Узел требуется заменить на аналогичный, параллельно выяснив причину окисления старых деталей.

Контакты реле склонны к подгоранию от воздействия большой силы тока. Устройства можно демонтировать из блока и осмотреть состояние токопроводящих контактов.

Для этого требуется:

  1. Удалить пластиковый защитный кожух.
  2. Подгоревшие контакты аккуратно зачистить мелкой наждачной бумагой и продуть воздухом.

При значительном износе деталей требуется установить новые реле.

Из-за расположения монтажной коробки в канале воздухопритока, она забивается пылью и подвержена воздействию влаги. Со временем это приводит к разрушению токопроводящих дорожек на печатных платах и потере контакта. Следует раз в год осматривать блок, при обнаружении дефектов его рекомендуется заменить новым. Одновременно необходимо контролировать состояние заземляющего провода, который может окисляться в местах подсоединения.

Для корректной работы потребителей требуется проверять состояние источников напряжения. Аккумулятор следует периодически подзаряжать от стационарного устройства. От натяжения и состояния ремня привода ротора генератора зависит зарядка батареи и функционирование электросхемы в процессе движения. При износе коллектора и щеток нарушается работа генератора, что приводит к обесточиванию автомобиля.

Устройство схемы электрооборудования ВАЗ 2115

Схема проводки ВАЗ – это однопроводная цепь, которая положительный полюс подает от аккумулятора на остальные элементы схемы, а отрицательным является корпус.

Электросхема ВАЗ от скачков тока имеет защиту в виде предохранителей с плавкими вставками. Их разместили под капотом.

Предохранители осуществляют надежную защиту такого дорогостоящего оборудования, как:

  • цепь, в которую включен замок зажигания;
  • цепь АКБ зарядная;
  • цепь генераторная и стартер.

Электрическая схема ВАЗ насчитывает реле, которые подключают:

  • очистители фар;
  • аварийную сигнализацию;
  • указатели поворота;
  • очистители лобовых стекол;
  • контроль исправности лампочек;
  • электроподъемники;
  • электрообогрев задних стекол;
  • клаксон;
  • фары дальней подсветки;
  • фары ближней подсветки.

Схема электропропроводки ВАЗ выполняется проводами определенной цветности, которые обозначаются буквами. Жгут проводки определенного цвета закрепляется колодками.

Инжекторный двигатель управляется системой, которая состоит из блока управления – ЭБУ – и датчиков. Блок управления занимает центральное место в системе подачи горючего. Он имеет второе название – контроллер. Он производит обработку информации, поступающей от датчиков, и осуществляет управление системами, нейтрализующими токсичность отработанных продуктов, и работоспособностью машины.

Между этими элементами – контроллером и датчиками – существует постоянная взаимосвязь, что обеспечивает бесперебойную работу привода.

Схема электропроводки ВАЗ включает датчики, имеющие следующие функции:

  • фиксация положения вала коленчатого: взаимодействуя с ЭБУ, он разрешает движение авто;
  • состояние заслонки дроссельной;
  • фиксация положения вала распределительного: осуществляется контроль за впрыскиванием;
  • детонации (реагирует на вибрации привода);
  • слежение за массовым расходом воздуха;
  • контроль за температурой охлаждающей жидкости;
  • контроль скорости;
  • регулирование холостых ходов;
  • контроль за концентрацией кислорода;
  • фиксация состояния педали газа;
  • контроль за приводом заслонки дроссельной.

Изучив их работу, можно избежать неприятностей, которые доставляют неисправные датчики.

Таким образом, электросхема ВАЗ позволила создать надежный и интересный автомобиль. Его содержание и поддержку в рабочем состоянии можно проводить самому, пользуясь схемами.

Современный автомобиль «Лада Самара» трудно представить без электрических приборов. Схемы подключения генератора, фонари дальнего или ближнего света, освещение в салоне машины, кондиционер и другие системы – это проводка ВАЗ 2115. В основе «Самары» лежит 99 модель «Жигулей» с измененным внешним видом и новым двигателем. Последнее нововведение послужило причиной усовершенствования электропроводки машины. Изменения коснулись также разъёмов приборов, из которых состоит электрическая схема и схемы прокладки проводников внутри машины.

«Лада Самара» комплектуется двумя типами двигателей. Можно выбрать карбюраторную силовую установку на 1,5 м3 (ВАЗ 2115-01) или ВАЗ 2115 инжектор такого же объема. Проводка ВАЗ 2115 напрямую зависит от того, какой движок установлен на модели «Лады Самары». Если стоит инжектор, применяется схема с одним ведущим проводом. Отрицательные контакты выводят на корпус, а положительные подключаются к отдельным проводникам.

Монтируется электропроводка ВАЗ 2115 в зависимости от типа двигателя, установленного в машине. При движке, имеющем 8 клапанов и распределённый впрыск топлива, в машине электроники больше, имеются дополнительные датчики и устройства. И в этом случае будут толще жгуты проводов, из которых состоит электропроводка ВАЗ 2115.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
