Здравствуйте, уважаемые читатели!

Думаю вы в курсе как вкратце работает инжектор. Он делает автоматически воздушно топливно смесь. Благодаря датчикам, система работает идеально. Если датчик выходит из строя, происходит нарушение работы системы, двигатель начинает «троить».

А если все датчики работают исправно, а двигатель все равно не правильно, что это может быть?

Самая популярная причина, это подсос воздуха в систему.

Воздух, который не проходит через ДМРВ называется неучтенным. Соотвественно, двигатель уже не будет работать исправно.

Признаками того, что двигатель подсасывает воздух является:

1. Нестабильная работа на холостых оборотах.

2. Провалы при начале движения.

3. Тяга стала хуже.

4. Повысился расход топлива.

5. Может гореть Чек.

Как правило, главным признаком является нестабильная работа мотора на холостом ходу.

Как самостоятельно найти в каком месте происходит подсос воздуха?

Есть специальное оборудование, называется прибор дымогенератор. Его принцип в том, что в систему запускают дым под давлением и он начинает выходить из места, где система не герметична.

Чаще всего, это происходит в местах установки форсунок или датчиков. Как правило, проблема решается заменой уплотнительных колец. Они со временем деревенеют и начинается подсос воздуха.

Дымогенератор можно не покупать, его достаточно легко сделать своими руками. Смотрите, что нам для этого понадобится:

Пластмассовый контейнер, сигарета, два соска от бескамерки, компрессор для накачки колес, шланг.

Врезаем в контейнер с двух сторон соски от бескамерки. С одной стороны оставляем золотник.

Второй шланг подсоединяем к впускному коллектору:

ДМРВ следует снять и закрыть подачу воздуха. Для этого можно использовать что угодно, скажем пакет. В этом случае использовали баллон.

Теперь поджигаем сигарету и вставляем ее в шланг, закрываем крышкой и включаем компрессор:

Остается смотреть откуда пойдет дым:

Таким образом, вы точно будете знать, в каком конкретно месте происходит подсос воздуха, где произошла разгерметизация.

Устраняем неисправность, снова проверяем дымогенератором и радуемся, что самостоятельно отремонтировали автомобиль.

Источник

Регулировка холостого хода

Наиболее распространенная проблема карбюратора «Солекс» – исчезновение нормального холостого хода, мотор начинает работать с перебоями на малых оборотах. Очень часто причиной подобной неисправности является либо засоренный жиклер ЭМГ, либо сам электромагнитный клапан. Проверить это очень легко – во время работы движка на ХХ отсоединяем проводок от ЭМГ, если характер работы ДВС совершенно не меняется, а при выкручивании клапана обороты заметно возрастают, значит, дефект присутствует.

Восстановить нормальную работу ХХ можно попробовать без снятия узла целиком, и производится такая процедура достаточно просто:

  • на заглушенном двигателе снимаем воздушный фильтр с корпусом:
  • отсоединяем провод ЭМГ, выкручиваем сам клапан;
  • запускаем мотор, заткнув пальцем руки «холостой» канал, «прогазовываем» несколько раз;
  • останавливаем двигатель, компрессором или ручным насосом не забываем продуть ЭМГ и его жиклер, разъединив между собой эти части;
  • устанавливаем на место детали, делаем контрольный запуск ДВС: если ХХ стабилизировался, а при снятии проводка обороты изменились, значит, причина была именно в засорении, и теперь холостой ход «пришел в норму».

Но прочистить таким образом канал удается не всегда, соринка может застрять в районе винта качества. Здесь уже нужно снимать и разбирать карбюратор, демонтировать винтик, что в целом не очень непросто, так как находится он глубоко в канале и удерживается там уплотнительным резиновым кольцом.

Как настроить карбюратор «Солекс»

Ее можно делать, не снимая устройство с машины. Однако в некоторых случаях для настройки некоторых параметров это делать приходится. Оба варианта рассматриваются дальше. Как отрегулировать карбюратор прямо на автомобиле?

Выставление уровней в поплавковых камерах

Перед регулировкой запустите двигатель и прогрейте его в течение 10 минут, после чего выключите зажигание. Следующие действия:

  • отсоедините топливный шланг от устройства;
  • открутите 5 винтов, крепящих крышку карбюратора;
  • отсоедините тросик управления воздушной заслонкой;
  • ровно и медленно поднимайте вверх крышку, чтобы не деформировать поплавки;
  • штангенциркулем измерьте расстояние от плоскости крышки до поверхности топлива – должно быть 23-25 мм;
  • при неверном значении подогните язычок поплавка в каждой из камер в нужную сторону;
  • заодно проведите очистку камер от грязи;
  • поставьте крышку на место, далее нужна демонтированных элементов.

Регулировка иглы

Положите крышку «Солекса» на горизонтальную ровную поверхность. Теперь подгибанием металлических «лепестков» отрегулируйте ход иглы клапана, который должен быть равен 2 мм. Заодно проверьте герметичность топливного крана. Для этого возьмите резиновую грушу, вставьте ее в наконечник входного штуцера и сожмите, чтобы она деформировалась. Одновременно очень плотно закройте пальцем канал возвратного штуцера. При перевороте крышки груша станет нормальной формы, что говорит о том, что клапан открывается, т. е. работает.

Выставление холостого хода

Заведите машину и прогрейте мотор до рабочей температуры в 85-90 градусов, а затем заглушите. Далее:

  • в нижней части «Солекса» найдите регулировочный винт качества смеси и вкрутите его до отказа (но не с чрезмерным усилием, чтобы не сорвать резьбу);
  • «сдайте назад», открутив винт на 4-5 полных оборотов;
  • пустите двигатель, вдавите ручку подсоса до упора;
  • вращая винт количества, добейтесь устойчивой работы ДВС при минимальных оборотах (по тахометру это 700-1100 об/мин);
  • вкручивайте обратно винт качества до тех пор, пока мотор не начнет пытаться заглохнуть, и выкрутите метиз на 1-1,5 оборота;
  • подкрутите винт количества, добиваясь 900 об/мин – если мотор начинает работать нестабильно, снова чуть открутите винт качества.

Что делать если мотор не реагирует на вращение винтов

Довольно-таки нередкая ситуация: вы крутите винт качества или количества, а двигатель никак не меняет обороты. Причина этого явления – плохое поступление бензина в один из каналов холостого хода (ХХ). При этом метиз, отвечающий за качество смеси просто не успевает перекрывать подачу бензина. Это происходит из-за:

  • неверного размера жиклеры: проверьте их диаметр и установите штатные изделия;
  • посадочное место под эти детали разболтано;
  • недостаточно прочно привернут электромагнитный клапан ХХ («бочонок» или цилиндр, к которому подходит электрический провод) или стоящая на его месте заглушка.

Как выставить переходный режим

Именно он «отвечает» за провалы педали акселераторе при резком на нее нажатии. Здесь главную роль играет отверстие, расположенное над дроссельной заслонкой (носик). После резкого надавливания на «газ» начинается подсос дополнительной порции бензина. Для того, чтобы провалов не было, необходимо тщательно подойти к выбору жиклера ХХ и носика, разбрызгивающего топливо. Алгоритм работы:

  • заведите машину и вдавите ручку подсоса до конца;
  • надавите плавно на педаль «газа»: если есть провалы, «виноват» жиклер, расположенный в первой камере, при нормальном наборе оборотов перейдите к следующему пункту;
  • резко нажмите на акселератор: наличие провала необходимо подобрать носик (оптимальные размеры 40*40) и жиклер (39-40).

«Плавают» обороты холостого хода ВАЗ 2108, 2109, 21099

Существует несколько причин «плавающих» оборотов холостого хода. Они связаны с неисправностью карбюратора, системы питания, системы зажигания, самого двигателя.

В своей основе они имеют либо нарушение подачи топлива в двигатель, либо отказ в работе элементов системы зажигания.

«- Подсасывание» постороннего воздуха в карбюратор

Виновниками могут быть — шланг от вакуумного усилителя тормозов к впускному коллектору, уплотнительные резиновые кольца на винте «качества» и электромагнитном клапане, соскочившая или полопавшаяся трубка к корпусу вакуумного регулятора опережения зажигания на трамблере, не герметичный корпус или поврежденная диафрагма корпуса вакуумного регулятора, деформация посадочной поверхности карбюратора, либо износ его прокладок, трубка вентиляции картера.

«Подсос» вызывает обеднение топливной смеси и как следствие нарушается нормальная работа двигателя автомобиля на холостом ходу. Подробнее о том, как искать причину «подсоса» на странице «Подсос постороннего воздуха в карбюратор».

— Засорен топливный или (и) воздушный жиклер системы холостого хода карбюратора Солекс

Необходимо прочистить топливный жиклер СХХ находящийся в наконечнике электромагнитного клапана (ЭМК) и воздушный жиклер СХХ.

Для прочистки воздушного жиклера придется снимать крышку карбюратора. Подробнее: «Прочистка системы холостого хода карбюратора Солекс».

— Неисправна система принудительного холостого хода (ЭПХХ) или ЭМК

Электромагнитный клапан карбюратора (ЭМК) (см. фото выше) входит в состав системы ЭПХХ карбюратора. При ее отказе игла клапана может частично то перекрывать, то открывать отверстие в топливном жиклере СХХ, нарушая прохождение топлива в двигатель через систему холостого хода. Аналогичная ситуация может возникнуть при выходе из строя самого клапана или его неправильной установке. См. «Проверка и ремонт системы ЭПХХ карбюратора Солекс».

Степень загрязнения должна быть довольно высокая. Замените его на новый.

— Неисправны элементы системы зажигания

Чаще всего виновником оказывается вышедшая из строя свеча зажигания. Необходимо оценить состояние свечей зажигания по их внешнему виду и для проверки заменить их заведомо исправными. Помимо свечей «плавающие» обороты ХХ возможны при «пробое» в/вольтных проводов, крышки и бегунка трамблера. неисправности катушки зажигания. Подробнее см. «Неисправности бесконтактной системы зажигания».

— Нарушена подача топлива в карбюратор

Возможно засорены фильтры топливной системы (в карбюраторе, бензонасосе, фильтр тонкой очистки и на заборнике топлива в баке), или повреждена топливная магистраль. Так же, работа неисправного бензонасоса или с не отрегулированным приводом, будет иметь аналогичный эффект. Подробнее: «Неисправности системы подачи топлива карбюраторного двигателя».

— Нарушены фазы газораспределительного механизма

Проверьте положение установочных меток привода газораспределительного механизма. А также натяжение ГРМ. Перескочивший на зуб-другой ремень вызывает смещение фаз ГРМ и нарушение работы двигателя на холостом ходу.

Примечания и дополнения

— Перед началом выявления причин появления плавающих оборотов холостого хода двигателя необходимо провести визуальный осмотр подкапотного пространства двигателя. Соскочивший провод, не до конца надетая фишка, перегнутый шланг и т.п. не дадут двигателю нормально работать, и отнимут время и силы, потраченные на поиск неисправности.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Методика поиска проблемы на отечественных карбюраторных системах

Прежде чем начать поиски неисправности, необходимо проверить правильность регулировки карбюратора. Завод изготовитель устанавливает параметры настройки под идеальные условия эксплуатации – количество кислорода в атмосфере равнинной местности и бензин, соответствующий ГОСТу. И это на новом автомобиле.

В реальности, требуется периодическая подстройка всех 4-5 регулировочных винтов карбюратора. Как минимум два из них, отвечают именно за стабильную работу холостого хода. Настройка производится на работающем двигателе, простой отверткой.

Процедура описана в руководстве по эксплуатации, и немного отличается в зависимости от модели карбюратора. Главное условие правильной настройки – отсутствие подсосов, чистый воздушный фильтр, и качественный бензин. Количество кислорода в воздухе соответствует повседневной эксплуатации. То есть, если вы живете на равнине, нет смысла регулировать карбюратор, забравшись по горному серпантину на высоту 800 метров над уровнем моря.

  1. Прогреваем двигатель до температуры 90°С. Если нет термометра, степень нагрева легко определить по открытию термостата системы охлаждения;
  2. Запускаем мотор, даем небольшую нагрузку – включаем головной свет и климатическую систему (без кондиционера). Для каждого типа карбюратора определена своя частота холостого хода, примем за основу 750-800 об/мин, как на Солексе. Холостой ход регулируется винтами «количества» и «качества» смеси. Установить нормальные обороты только одним вином не получится;
  3. Принудительный рычаг воздушной заслонки (подсос) закрыт;
  4. Винтом «качества» регулируем обороты до максимально возможного значения. Как правило, винт зафиксирован еще на заводе, и закрыт заглушкой. Ее нужно извлечь;
  5. Далее с помощью штатного (на приборной панели) или выносного тахометра, устанавливаем обороты на 900, вращая только винт «количества»;
  6. Затем винтом «качества» устанавливаем положенное значение: 750-800 оборотов.

После необходимо завести мотор в штатном режиме, совершить пробную поездку, несколько раз погазовать на нейтральной передаче до максимального значения оборотов. Затем мотор заглушить, и через пару минут снова завести и проверить количество оборотов на холостом ходу с нагрузкой (дальний свет + печка). При необходимости процесс регулировки повторить.

Автомат управления заслонкой карбюратора

Суть решения проблемы автоподсоса для карбюратора заключается в том, чтобы сделать доработку, в результате которой заслонка будет перемещаться без вашего вмешательства. Сегодня в продаже есть несколько видов систем автоматического управления воздушной заслонкой (САУВЗ). Например, «Садко» и его модификация «Садко-2». Принцип работы этих устройств заключается в том, что перемещение заслонки реализовано на базе шагового привода, который управляется специальным электронным блоком. Программное обеспечение построено на алгоритме зависимости температуры и оборотов силового агрегата.

Как правило, режимов работы два: прогрев и движение на холодном двигателе.

  • Прогрев двигателя. В этом режиме поддерживаются обороты двигателя в диапазоне, который заранее программируется в электронном блоке, вплоть до достижения заданной температуры, её значение также программируется. Поддержание заданных оборотов реализуется путём открытия или закрытия воздушной заслонки (ВЗ) с помощью шагового привода. Когда двигатель холодный, ВЗ полностью закрыта. По мере роста температуры происходит открытие заслонки. Полностью открывается ВЗ при прогреве двигателя до температуры +50 (+55) оС.
  • Движение на холодном (не прогретом) двигателе. Если начинается движение автомобиля при температуре силовой установки ниже запрограммированного значения (это определяется увеличением оборотов выше заданных в течение определённого промежутка времени), автоматика запоминает положение ВЗ перед началом движения. В последующем перемещение заслонки осуществляется по мере повышения температуры двигателя.

Программирование электронного блока управления (ЭБУ) производится с помощью компьютера.

Алгоритм работы ЭБУ предусматривает следующие дополнительные функции:

  • прокачка бензонасоса перед пуском двигателя;
  • включение печки при определённой температуре;
  • отключение генератора при запуске.

Установить автоподсос на карбюратор своими руками очень просто. Для этого следует купить устройство, подобрать болты нужного размера и выполнить монтаж САУВЗ в соответствии с инструкцией. В комплекте предусмотрен цифровой датчик температуры, который впаян в проводку и крепится с помощью хомута к патрубку системы охлаждения двигателем. Моторедуктор САУВЗ устанавливается на корпусе карбюратора и подключается вместо троса управления заслонкой. Система полностью адаптирована для карбюраторов Солекс и монтируется в штатные места. Для карбюраторов серии Озон и прочих необходимо купить дополнительное крепление.

Корректировка угла зажигания

Вялый разгон машины и неустойчивость ХХ также часто связаны с неправильно выставленным зажиганием, в основном такую процедуру выполняют в автосервисах на специальной аппаратуре. Но при желании корректировку несложно произвести самостоятельно, к тому же и без стробоскопа, причем, достаточно точно:

  • на остановленном двигателе ослабляем три гайки крепления трамблера (третье крепление находится внизу, его сверху не видно);
  • заводим машину, поворачиваем прерыватель-распределитель по часовой стрелке (на «+»), и если стояло позднее зажигание, обороты ХХ будут заметно увеличиваться;
  • выбираем оптимальное положение трамблера (работа ДВС должна быть ровная, без сбоев), винтом количества уменьшаем число оборотов, глушим мотор, фиксируем прерыватель-распределитель пока одной гайкой, проверяем результаты корректировки зажигания на ходу.

Если при большой нагрузке и резком разгоне начинают заметно «стучать пальцы» (появляется детонация двигателя), следует трамблер немного подвинуть на «минус», затем еще раз проверить машину на ходу. Так можно достаточно точно выставить зажигание, и даже порой лучше, чем со стробоскопом.

Способ демонтажа винта качества

У карбюраторов «Солекс» нередко засоряется канал ХХ в самом корпусе, и чтобы его хорошо продуть, необходимо вынуть винт качества. Но этот винтик, как уже говорилось выше, имеет очень плотную посадку, и достать его нелегко. Существует несколько методов демонтажа детали, мы рассмотрим лишь один вариант.

Берем кусок старой антенны от любого радиоприемника, подбираем наружный диаметр так, чтобы трубка входила в канал корпуса карбюратора, обычно наружная толщина «съемника» равна около 4 мм. Отрезаем небольшой кусок, делаем на одном ее конце распил (где-то 1 см глубиной), по другому винту качества (запасному, или специально можно купить в магазине), проверяем, как плотно трубка насаживается на головку винтика.

Теперь можно откручивать винт и с помощью самодельного съемника доставать его из корпуса КУ.

Регулировка карбюраторов – процесс тонкий и требующий некоторой осторожности. Для того чтобы получить нужный результат, обычно проводится регулировка холостого хода

Итак, вот перед вами стандартный карбюратор для автомобиля ВАЗ 2109:

Здесь хорошо видны винты «количества» и «качества», которыми и калибруется карбюратор.

Тонкая регулировка не делается на включённом двигателе

Это важно — не забывайте. Что требуется сделать:

  • Прогреваем двигатель и глушим его.
  • Берём винт качества смеси. Для начала нужно закрутить его до предела. Затем – открутить на четыре, или пять оборотов. В итоге мы получаем полностью обогащённую смесь.
  • Далее делаем с винтом количества то же самое, но выкрутить его следует на три оборота.
  • Предварительно прогретый двигатель теперь можно запустить.
  • При помощи винта количества нужно отрегулировать обороты холостого хода. Предельная отметка – 800 оборотов в минуту.
  • Теперь, медленно, закручиваем винт качества смеси. Важный момент — газораспределительный механизм, зажигание и сам карбюратор должны быть исправны!
  • Регулируем обороты далее. Сперва они немного возрастут. Затем станут менее устойчивы. Когда вы продолжите закручивать винт, они уменьшатся. Как только вы заметите, что обороты неустойчивы, можно на пол-оборота выкрутить винт.
  • Далее проводим коррекцию оборотов винтом количества. Не забудьте проверить количество оборотов при повышенных нагрузках – включённой печи, например. Зимой же и вовсе с обычных 850 оборотов, следует поднимать до 1000.

Лада 2109 Эталон_90 › Бортжурнал › Глохнет на холостых без подсоса. После удара в колесо.

Доброго дня, неделю назад покатались с другом по пересеченке, и ударили колесо правое 2 раза. Проблема состоит в том что раньше машина заводилась и работала чисто и плавно, из трубы выхлоп выходил ровный. Но после удара проехали еще метров 100, остановился (сам) и попробовал снова тронутся… и сначала на передачи двигатель просто глох, и почти сразу же двигатель стал набирать обороты и сбрасывать их сам, стрелка тахометра дергалась и было слышно как движок сам набирает обороты и сбрасывает КАК БУДТО кто то нажимает на газ. Кое как тронулись с вытащенном подсосе и доехали до стоянки. и уже неделю не могу понять в чем проблема. Думал датчик хол хода. Проверял вытаскиванием и включением его при работающем двигателе, результата 0 как работал не ровно так и работает. И только на вытащенном подсосе, (температура между 50 | 130), если вжать подсос сразу же теряет обороты и глохнет. Снял карбюратор. Чистка промывка. Отпишу после установки. Но все равно хотелось бы услышать в чем может быть проблема еще?

Автомобили моделей 2108-09 – воистину легендарные разработки Волжского автомобильного завода, именно с них началось производство переднеприводных легковых машин в СССР. Также для этих авто был создан и запущен в серию карбюратор ВАЗ-2109 типа Solex, обеспечивающий экономичный расход топлива и отличные динамические характеристики.

Карбюраторный узел (КУ) достаточно прост в настройке, имеет в целом несложную конструкцию относительно других подобных устройств, но у него есть свои особенности и характерные «болезни». Здесь мы рассмотрим устройство карбюратора, его демонтаж и монтаж, специфику регулировки, настройку уровня бензина, отладку пускового механизма.

Почему Нива глохнет на холостых оборотах (основные причины)

Нива заглохла после запуска сразу, почему?

Почти всегда, если автомобиль Нива не держит холостые обороты и глохнет, причиной тому является загрязнение деталей, например:

  • Засорена дроссельная заслонка, инжектор или карбюратор.
  • Вышло из строя реле холостого хода.
  • Загрязнены жиклёра холостого хода.
  • Загрязнён топливный насос.
  • Засорена система вентиляции мотора.

Автомобиль глохнет после выключения стартера

Грязная дроссельная заслонка тому виной!

Случается, что автомобиль не хочет сбрасывать обороты двигателя при отпускании педали газа или же глохнет на холостых оборотах. В основном проблема тут кроется в засорении заслонки дросселя. Она может просто заклинивать.

Исправить проблему можно путём чистки заслонки . Для этого надо использовать обычный очиститель для карбюраторов. Он продаётся в магазине.

Следует также обратить своё внимание на забивание маслоуловителя в картере двигателя. В таком случае мотор будет задыхаться от избытка газов с картера

В результате он не будет держать холостых оборотов и глохнуть. Для устранения неисправности следует регулярно промывать фильтр вентиляции картера.

Читать также: Оборудование для ремонта вмятин

Двигатель сразу глохнет, но потом заводится

Регулятор холостого хода.

Тут причина может быть в прошивке электронного блока управления мотором. Причиной этому может стать неграмотно произведённый тюнинг силового агрегата. В таком случае мотор будет стабильно работать только на высоких оборотах. Если они опустятся ниже 1 000 об/мин, то мотор просто заглохнет. Такую неисправность можно устранить путём перепрошивки блока на заводскую версию программы.

Карбюратор – это беда Нивы

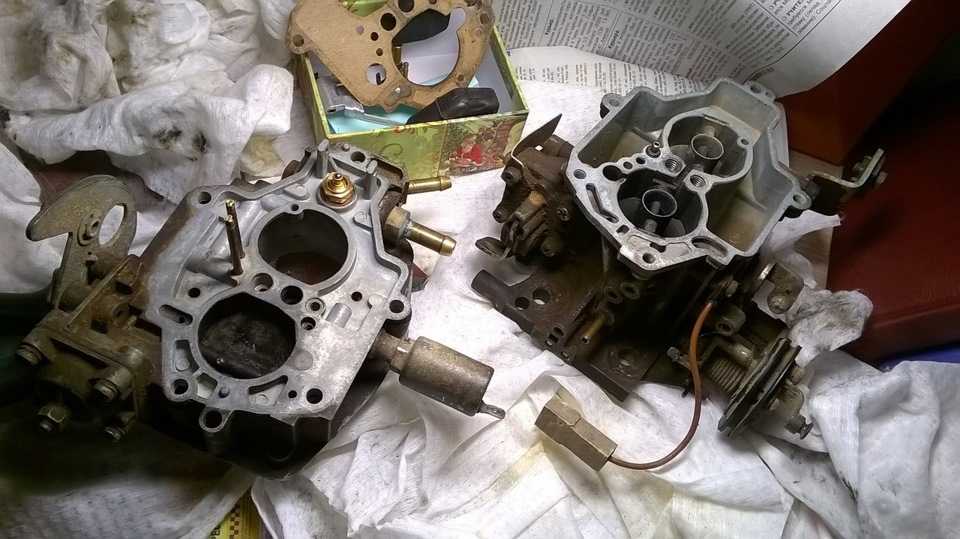

Осмотр и разборка карбюратора.

Если на авто установлен карбюратор , то в 4 случаях из 5 причиной нестабильной работы мотора может стать именно он. Наиболее распространённая проблема – карбюратор забился. Хоть данный узел и считается надёжным в авто, его следует также периодически чистить. Промывать его надо с использованием специальных растворителей, которые продаются в магазине.

Загрязнение карбюратора

Главным врагом карбюратора является некачественное топливо . Грязь и влага может туда попасть также и из бака. Поэтому регулярно рекомендуется менять топливный фильтр, который установлен перед карбюратором.

Топливный насос следует периодически очищать. На нём устанавливается сеточка, которая задерживает мусор.

Его следует проверять, когда авто глохнет на холостом ходу. Чтобы проверить, надо включить зажигание и сбросить провод с ЭМК и снова его подсоединить. При этом должен послышаться щелчок. Когда его не будет, следует проверить, поступает ли на него напряжение. В некоторых случаях придётся произвести полностью замену детали.

Автоподсос без привода

Принцип этой доработки основан на монтаже дополнительного термостата, который будет обеспечивать управление воздушной заслонкой. Многие водители знакомы с таким устройством, как термостат, который применяется на воздушных фильтрах. Это устройство предназначено для открытия заслонки холодного воздуха путём выдвижения штока при повышении температуры воздушного потока.

Чтобы установить этот автоподсос на карбюратор своими руками необходимо купить термостат на 8 и 9 и вмонтировать его в тройник 0,5 дюйма. Кроме этого, понадобятся штуцера, заглушка, тройник, рычаг и кронштейн. Два последних элемента можно не покупать, а сделать самостоятельно.

С двух сторон тройника вкручиваем штуцеры под трубку, которая обеспечивает обогрев коллектора. Третий выход необходимо заглушить, а затем просверлить в пробке отверстие. Вслед за этим нарезаем резьбу под термостат и вкручиваем его в тройник. К полученной конструкции подсоединяем рычаг, который через трос подключаем к воздушной заслонке. Также прикручиваем крепеж под рубашку.

Когда двигатель не прогрет и в системе холодная жидкость, заслонка закрыта. По мере повышения температуры тосола происходит срабатывание термостата, который перемещает рычаг. Трос натягивается и открывает заслонку. Закрытие ВЗ происходит под действием пружины, когда двигатель остывает.

Основные неисправности

Любые неисправности карбюратора 2109 отражаются на работоспособности двигателя: мотор может глохнуть при сбросе оборотов, работать с перебоями, не развивать мощность, сверх нормы расходовать бензин. Причин возникновения неполадок в этом узле достаточно много, но наиболее характерные из них, это:

  • засорение жиклеров ГДС и холостого хода, как воздушных и топливных, так и в электромагнитном клапане (ЭМГ);
  • разрыв (дефект) диафрагмы насоса-ускорителя;
  • отказ самого ЭМГ;
  • неплотное прилегание к седлу иглы запорного механизма;
  • подсос воздуха через стык корпуса и крышки;
  • негерметичность поплавка в поплавковой камере;
  • забивание грязью (сором) распылителя ускорительного насоса;
  • разрегулировка винтов ХХ.

Основные неисправности

Любые неисправности карбюратора 2109 отражаются на работоспособности двигателя: мотор может глохнуть при сбросе оборотов, работать с перебоями, не развивать мощность, сверх нормы расходовать бензин. Причин возникновения неполадок в этом узле достаточно много, но наиболее характерные из них, это:

  • засорение жиклеров ГДС и холостого хода, как воздушных и топливных, так и в электромагнитном клапане (ЭМГ);
  • разрыв (дефект) диафрагмы насоса-ускорителя;
  • отказ самого ЭМГ;
  • неплотное прилегание к седлу иглы запорного механизма;
  • подсос воздуха через стык корпуса и крышки;
  • негерметичность поплавка в поплавковой камере;
  • забивание грязью (сором) распылителя ускорительного насоса;
  • разрегулировка винтов ХХ.

Разумеется, различного рода сбои могут возникать не только из-за карбюратора, нередко неисправен и сам двигатель, также бывает неправильно выставлено зажигание, особенно, если проводилась неопытным мастером без стробоскопа. Проблемы с холостыми оборотами могут возникать по причине отсутствия питания на электроклапане, поэтому, прежде чем разбирать КУ, сначала стоит проверить наличие напряжения на этом проводке.

Регулировка холостого хода

Вторая настройка карбюратора ВАЗ-2109 – оборотов холостого хода, бывает частичной и полной. Первая для незначительной корректировки оборотов, вторая – с регулировкой количества воздуха ( выбросов СО в выхлопных газах).

Частичная корректировка выполняется с помощью винта «количества» топливовоздушной смеси. Этим винтом производится установка угла открытия дроссельных заслонок, что обеспечивает поступление топливовоздушной смеси в цилиндры при отпущенной педали акселератора. Винт «количества» упирается в рычаг управления дроссельными заслонками и при ввинчивании он выталкивает рычаг, из-за чего заслонки приоткрываются.

Частичная настройка холостого хода выполняется на прогретом моторе и с созданием нагрузки на бортовую сеть авто, путем включения дальнего света фар и отопителя салона на полную мощность. Корректировка осуществляется на заведенном моторе путем вкручивания/выкручивания винта «количества» до тех пор, пока не установятся оптимальные обороты холостого хода, которые для ВАЗ-2109 составляют 800-900 об/мин (отследить это можно по штатному или подключаемому тахометру).

Если установить необходимые обороты не удается или на них мотор работает неустойчиво, осуществляется полная регулировка, которая производится двумя винтами – «количества» и «качества».

Алгоритм этой регулировки состоит из таких этапов:

  1. Прогреваем мотор, после чего глушим;
  2. Отыскиваем винт качества (может быть закрыт заглушкой, которую придется извлечь), заворачиваем его до упора, а после откручиваем на 3-4 полных оборота;
  3. Заводим мотор, включаем электропотребители (освещение и печку), чтобы создать нагрузку в бортовой сети;
  4. Вращая винт «количества», добиваемся на тахометре 700-800 об/мин;
  5. Вращая винт «качества» ставим максимально возможные обороты (они будут повышаться до определенного уровня, а после перестанут. Момент прекращения повышения оборотов и считается максимальным);
  6. Выставляем винтом «количества» 900 об/мин;
  7. Винтом «качества» понижаем их до 800 об/мин;
  8. Медленно заворачиваем винт «качества», пока в работе силовой установки не появятся перебои, после чего отворачиваем его обратно на 1 оборот;
  9. Корректируем обороты винтом «количества», доведя их до нормального показателя – 800-900 об/мин;

После регулировочных операций проверяем правильность их проведения. Делается это путем резкого нажатия на педаль газа с последующим быстрым отпусканием. При правильно настроенном карбюраторе двигатель должен быстро реагировать на нажатие, без всяких провалов и заминок. А после отпускания педали обороты снизятся до уровня холостого хода, без просадок или проявления неустойчивости работы мотора.

Карбюратор настроен, иных неисправностей нет, но у вас по-прежнему плавают обороты двигателя

Далее следует поиск реальных неисправностей карбюратора.

  • Проверяем электромагнитный клапан холостого хода. Если на него кратковременно подать питание (сбросив и надев разъем), вы должны услышать характерный щелчок. Неисправный клапан подлежит замене;
  • Залипает игольчатый клапан поплавковой камеры. Придется разбирать и промывать карбюратор. Если не помогло – клапан меняется на новый, заточить или восстановить его в домашних условиях невозможно;
  • Каналы или жиклеры холостого хода зашлакованы мусором. Требуется промывка, лучше на снятом карбюраторе. Используется специальное моющее средство (типа «карбклинера»), затем каналы продуваются сжатым воздухом. Компрессор не подойдет, лучше использовать накачанное запасное колесо и продувочный пистолет.

Механическая система формирования топливной смеси требует буквально хирургической чистоты внутренних узлов. Пренебрежение своевременной заменой фильтров, а также экономия «на спичках» (самый дешевый в округе бензин), приводят к регулярным проблемам с мотором. Однако устранять их нетрудно – требуется простейший инструмент и твердая рука.

Источник

Установка САУВЗ


Вместе с системой будет поставлен моторедуктор. В его корпусе установлена специальная электронная плата, а так же различные провода, которые применяются для подключения. Водитель может самостоятельно задать характерное ПО для своего автомобиля. Ведь настройки такого обеспечения для каждого авто очень различны. Конструкция редуктора состоит преимущественно из высококачественных пластиковых деталей, поэтому образование внутри инея полностью отсутствует. Перемещение заслонки будет происходить абсолютно при любой минусовой температуре. Это осуществляется из-за использования тяговых усилий.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
