Самостоятельная установка подогревателей резервуарного типа, на примере подогревателя северс

Подогреватели «Старт»

Чаще всего автовладельцы отдают предпочтение приборам российского производства, среди которых и подогреватели «Старт», выпускаемых в г. Тюмень.

Такие решения обусловлены тем, что продукция обладает достаточно хорошим качеством, с поставленными задачами вполне справляется, стоят устройства – недорого, а установить их на авто не составляет труда.

Линейка подогревателей достаточно обширна. В нее входят модели с разной мощностью, обеспечивающую как принудительную, так и самотечную циркуляцию охлаждающей жидкости по системе в процессе работы.

В целом, принцип работы предпусковых подогревателей очень прост. Имеется корпус с выводами для подсоединения в патрубки системы охлаждения. Внутри этого корпуса помещены нагревательные элементы – ТЭНы.

Как установить электроподогреватель на двигатель камминз газель

Подогрев северс работает от 220 В. Подключается к система охлаждения двигателя, циркуляция жидкости происходит путем изменения температуры нагрева жидкости.

Северс М 1.5 квт, При -30, нагревает охлаждающую жидкость двигателя до 50 градусов за 25 минут

Приготовить: инструмент – ключи гаечные; отвёртку (для затяжки хомутов); герметик типа «Автосил» (для герметизации резьбовых соединений); торцевая головка на размер 32; нож (для резки шланга); охлаждающую жидкость (ОЖ) в количестве 1 литра; емкость для слива ОЖ.

Нарезать рукав резиновый отрезками длиной: выходной рукав L2 = 480 мм; входной рукав L1 = 190 мм.

Закрепить кронштейн на подогревателе шпильками через втулки при помощи шайб и гаек

Надеть рукава на соответствующие патрубки подогревателя и закрепить соединения хомутами.

Установить во входной рукав пружину из комплекта.

Снять защиту двигателя Газель Некст.

Отсоединить патрубок воздухозаборника.

Обеспечить доступ к пробке в головке двигателя: отсоединить заливной шланг от двигателя; открутить крепление трубки отопителя салона в задней части двигателя; отсоединить шланг трубки отопителя салона от двигателя; открутить крепление трубки масляного щупа.

Выкрутить пробку из головки двигателя (место расположения пробки указано на рис 3 стрелкой В).

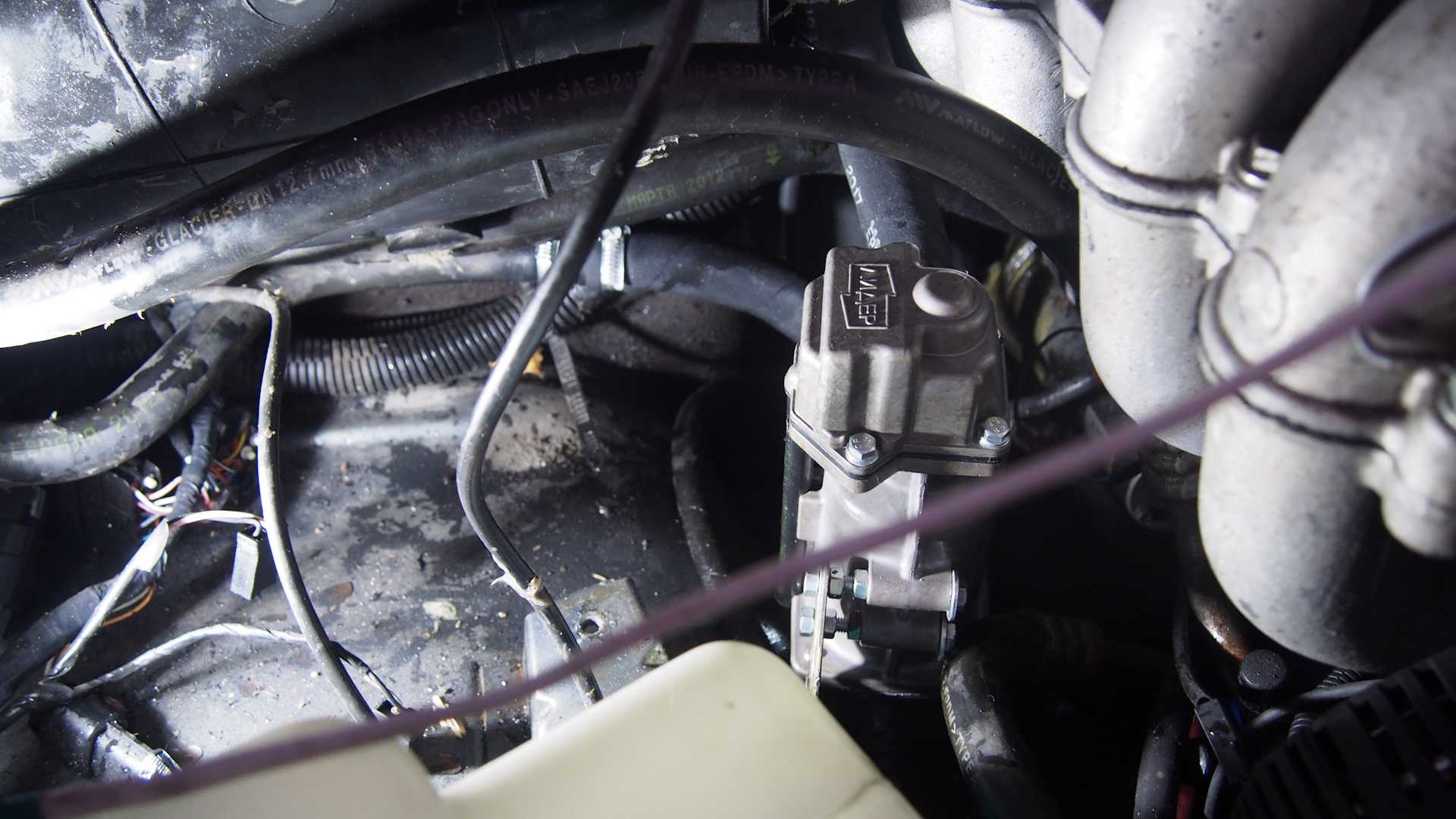

Закрепить кронштейн с подогревателем на раме, как показано на рис.2. Стрелка А показывает на болт крепления кронштейна.

Разрезать нижний шланг радиатора (см. рис. 2 и 4 стрелка Б).

Установить тройник с хомутами в разрез шланга боковым отводом, направленным к подогревателю. Зафиксировать тройник хомутами.

Снять с выкрученной пробки из головки двигателя уплотнительное кольцо, и надеть его на штуцер из комплекта.

Нанести герметик на резьбовую часть штуцера и закрутить его вместо пробки, используя торцевую головку на 32.

Залить через входной рукав в подогреватель 250 мл ОЖ.

Входной рукав с хомутом и пружиной надеть на отвод тройника, установленного в нижний шланг радиатора (рис. 2). Закрепить соединение хомутом (возможна корректировка длины рукавов для устранения перегибов).

Выходной рукав надеть на штуцер, закрученный вместо пробки и затянуть соединение хомутом.

Установить на свои места, снятые шланги системы охлаждения.

Заполнить систему охлаждения.

Сетевой провод следует проложить и зафиксировать крепежными ремешками для обеспечения его сохранности от механических повреждений, а также исключения возможного контакта с подвижными и нагревающимися частями двигателя.

Проверить соединения на наличие подтекания ОЖ, при наличии устранить.

Произвести установку снятых элементов при подготовке автомобиля к установке. Запустить двигатель на 3-5 минут, и после остановки двигателя долить ОЖ до необходимого уровня.

Включить подогреватель в сеть 220 В (через несколько секунд будет слышен шум нагревающейся ОЖ), проверить нагревание выходного рукава.

Горьковский автомобильный завод в 2010 году начал выпуск малотоннажных грузовиков «Газель-Бизнес», часть которых укомплектована дизелями с турбонаддувом Cummins ISF2.8, пользующимися заслуженной популярностью. Эти моторы американской фирмы производятся в Китае, отличаются высокой надежностью и экономичностью. До конца 1912 года они соответствовали классу Евро-3, затем стали комплектоваться каталитическими нейтрализаторами и перешли в Евро-4.

Инструкция по установке предпусковых подогревателей на автомобиль -2190 «Гранта»

Ниже будет представлен монтаж предпусковых обогревателей (котлов) «Северс-М» и «Старт-М» на автомобиль Lada Granta, с разными схемами врезки в систему охлаждения.

Как установить подогреватель «Старт-М» на Lada Granta с тросовым приводом КПП (16V)

Предварительно нужно приобрести комплект «Старт-М» именно для этой марки автомобиля. В торце упаковочной коробки есть перечень моделей. Там должна быть отмечена Granta вместе с примечанием о тросовом приводе и АКПП (16-клапанный инжекторный мотор). Это связано с конструктивной особенностью — в таком варианте исполнения стартер закрывает сливное отверстие охлаждающей жидкости в двигателе. Поэтому вкрутить в него переходник не получится. Придётся делать врезку в нижний патрубок радиатора и в шланг, идущий к печке. Для этого понадобится два тройника. Можно приобрести комплект для модификации с 8-клапанным мотором и кулисным приводом КПП, только придётся ещё докупать тройник размером 33 x 33 x 16.

В комплекте должны быть следующие детали:

  • кронштейн, 1 шт.;
  • тройник 19 х 19 х 16, 1 шт.; тройник 33 х 33 х 16, 1 шт.;
  • болт M6–35, 2 шт.;
  • гайка M6, 2 шт.;
  • шайба пружинная 6, 2 шт.;
  • хомут 16 х 27, 6 шт.;
  • хомут 30 х 45, 2 шт.;
  • рукав 16 х 25 (входной, длина 270 мм; выходной, длина 580 мм);
  • защитный рукав 25 х 40, длиной 50 мм;
  • ремешок крепёжный, 4 шт.

Кроме того, следует приготовить комплект гаечных ключей, торцевую отвёртку, острый нож, охлаждающую жидкость (1–1.5 литра), тюбик с герметиком и ёмкость для слива антифриза. Работа выполняется в следующем порядке:

  1. Загоняем автомобиль на смотровую яму.
  2. Открываем капот. Снимаем воздушный фильтр с воздуховодом, для более удобного монтажа.
  3. Спускаемся в яму. Откручиваем пробку для слива антифриза, расположенную в нижней части радиатора, и сливаем охлаждающую жидкость.
  4. Разрезаем ножом рукав 16 х 25 на два куска — входной и выходной, как указано в списке выше. Затем монтируем в выходное отверстие подогревателя более длинный кусок, а во входное — более короткий. Фиксируем оба рукава на патрубках хомутами.

Чтобы антифриз не протекал, при монтаже шлангов штуцеры нужно смазать герметиком

Как только разрезан патрубок печки, на оба его конца лучше сразу нацепить хомуты, не зажимая их

Видео: предпускового подогревателя «Старт-М» на авто «Лада Гранта»

Моторный отсек Granta c 8-клапанным двигателем и механической коробкой, которая управляются не тросом, а кулисой, немного отличается по конструкции. Стартёр расположен не так, как в модификации, описанной выше. Схема подключения «Северса» мощностью 1.5 квт также отличается от вышеописанной. Нужно приобрести котёл вместе с монтажным набором 32 к ВАЗ — 2190.

В набор входят хомуты, рукав, кронштейны, тройник и весь необходимый крепёж

Перед установкой следует подготовить необходимый инструмент:

  • набор гаечных ключей;
  • плоскую отвёртку;
  • герметик;
  • острый нож;
  • тосол, объёмом от 1 до 1.5 литра;
  • ёмкость, в которую сольётся охлаждающая жидкость.

Работа производится в такой последовательности:

  1. Автомобиль загоняем на смотровую яму.
  2. К котлу крепим кронштейн.

Для монтажа используются шпильки, втулки, шайбы и гайки, идущие в комплекте

Перед тем, как надеть рукава, следует смазать герметиком штуцеры подогревателя

Для крепления используются болты М6 x 60 и стопорящие гайки, либо штатные болты и гайки М6 с шайбами

Перед монтажом тройника на концы патрубка и рукав следует надеть хомуты

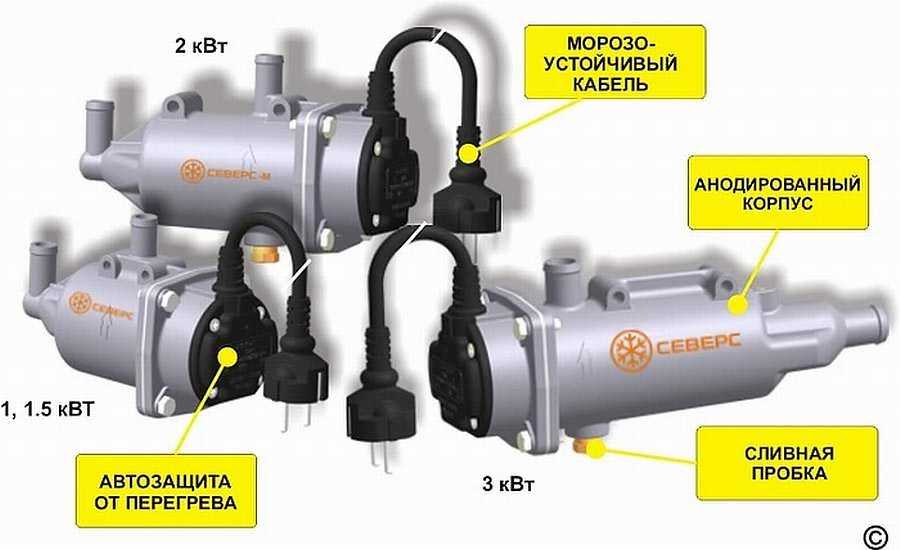

Технические данные

Мощность «Северс+»:1,5 кВт; 2,0 кВт; 3,0 кВт

Мощность «Северс+ с бамперным разъемом»: 2,0 кВт; 3,0 кВт

Габаритный размер «Северс+» 1,5 кВт: 180мм высота * 86 мм* 86мм

Габаритные размеры «Северс+» 2,0 кВт и 3,0 кВт: 210мм высота * 86 мм* 86мм

Длина шнура «Северс+»: 1,5 м

Длина шнура «Северс+» с бамперным разъемом: 1,5 м до разъема (эта часть всегда находится под капотом!), 1,5 м от бамперного разъема до вилки.

Работает от электросети, номинальное напряжение: 220В

Род тока: переменный

Частота тока: 50 Гц

Корпус из анодированного алюминия

Терморегулятор (температура срабатывания 80°С (не ниже)

Термовыключатель (температура срабатывания 140°С (не выше)

Архив брендов

ALFeco (Альфеко) – защита картера (поддона) двигателя и кпп
Alpine (Альпайн) – мультимедиа, автозвук, компоненты car audio
Aral (Арал) – моторное и трансмиссионное масло, смазочные материалы
AUTOLAND – эксклюзивные автоаксессуары
AUTOSOL (Автосол) – автохимия и автокосметика
BALDWIN DAHL – сепараторы очистки дизельного топлива с фильтром и подогревом
Bear-Lock – механические противоугонные устройства, замок на коробку передач
BIOCODE AUTO (Биокод) – автомобильная противоугонная система
BLACK BUG SUPER (Блек Баг) – противоугонная система.
Bridgestone (Бриджстоун, Firestone) – Шины колеса
Dagger (ДАГЕР) – автосигнализация с двухсторонней связью и автозапуском
Dragon (Драгон) – противоугонный механический комплекс
FALCON – дополнительные сервисные устройства для автосистем
G-ENERGY – современные автомасла
Goodyear (Гудиер) – Шины колеса
HONDA (Хонда) – оригинальные автозапчасти
Konvekta (Конвекта), Thermo-Syctems – климатическое оборудование для транспорта
Kumho (Кумхо) – Шины колеса
LEXUS (Лексус) – оригинальные автозапчасти
MAGIC SYSTEMS – автосигнализации и противоугонные системы
Michelin (Мишлен) – Шины колеса
MircoM (Мирком) – автомобильная навигационная система
Mirofone – автомобильные мультимедийные системы громкой связи
MUL-T-LOCK – механические противоугонные устройства, замки
NANOPROTECH (Нанопротек) – защита от влаги и коррозии
Nokian Tyres (Нокиа) – Шины колеса
Pandora (Пандора) – элитная охранная противоугонная система
Parrot – автомобильные системы громкой связи
Prolong (пролонг) – Элитная автохимия.
Replica Alloy Wheels – Диски колеса из легкого сплава точной копии
RICOCHET – пленка для защиты и бронирования
SEPAR (Сепар) – фильтра-сепараторы очистки дизельного топлива с подогревом
Sever-S (Северс) – подогреватели предпусковые и водородное топливо
SOBR (Собр) – охранные, информационные и противоугонные системы
STANADYNE (Стендайн) – фильтра-сепараторы очистки дизельного топлива с подогревом, топливные присадки
Standart – вибро, тепло, скрипо и шумоизоляционные материалы
Tecnoblok (Техноблок) – механическая противоугонная система
TOMAHAWK (Томагавк) – автосигнализация с двухсторонней связью и автозапуском
Yokohama (Йокохама) – Шины колеса
АвтоДжоуль – Автоодеяло для двигателя
АвтоОдеяло – Утеплитель для двигателя
Бастион (Альбатрос, Skat, Teplocom) – защитное электрооборудование для систем отопления и бытовых приборов
ГАРАНТ- механический противоугонный комплекс
Снегоболотоход «Метелица» СБМ и СБМП – ЧЕЛЯБТРАК

Инструкция по монтажу отопителей модельного ряда PLANAR:

Уважаемые клиенты и пользователи продукции компании Адверс, уведомляем Вас о том, что в декабре 2020 года вышла новая редакция по монтажу воздушных отопителей модельного ряда «Планар». Ознакомиться и скачать новую инструкцию можно в разделе «Сервис и документация». Во избежании неблагоприятных последствий, компания Адверс убедительно просит соблюдать все требования по монтажу изложенные в руководстве в редакции от декабря 2020 года. Необходимо провести проверку монтажа на соответвие требований вышеназванной инструкции, установленных отопителей, модельного ряда «Планар» до декабря 2020 года.

Для чего предназначен и как устроен

Когда двигатель запускается после длительной стоянки, в первые секунды его детали соприкасаются между собой без смазки. Вязкость холодного моторного масла более высокая, чем в диапазоне рабочих температур мотора. Поэтому, чтобы смазывающая жидкость проникла по узким маслопроводам к деталям двигателя, нужно некоторое время. Особенно страдают от холодного запуска детали поршневой группы. Таким образом, запуски непрогретых моторов сокращают их ресурс до 1.5 раз. Для того чтобы этого избежать, а также облегчить старт движка в морозную погоду, предназначены предпусковые обогреватели, питающиеся от сети 220 В.

Это устройство способно за 30 минут нагреть мотор даже при сильном морозе

Устройство и работа предпускового подогревателя

Современный подогреватель устроен довольно просто и мало чем отличается от кипятильника. Принцип его работы состоит в том, чтобы нагреть охлаждающую жидкость (антифриз, тосол) до рабочей температуры, от 60 до 70 °C. Нагреваясь, жидкость начинает перемещаться по патрубкам системы охлаждения, нагревая при этом детали двигателя. Для ускорения теплообмена, многие модели снабжены помпами, создающими давление в малом контуре охлаждающей системы.

Чтобы создать давление за счёт разницы температур, нагреватели без помпы подключаются к охлаждающей системе в самой низкой её точке. Устройство с насосом можно подключить к охлаждающей системе в любом месте. Когда температура достигает заданной величины, реле просто отключит нагревательный элемент. Если температура вновь понизится, реле опять включит нагрев тосола. Таким образом, можно заблаговременно подключить устройство, не боясь перегреть охлаждающую жидкость.

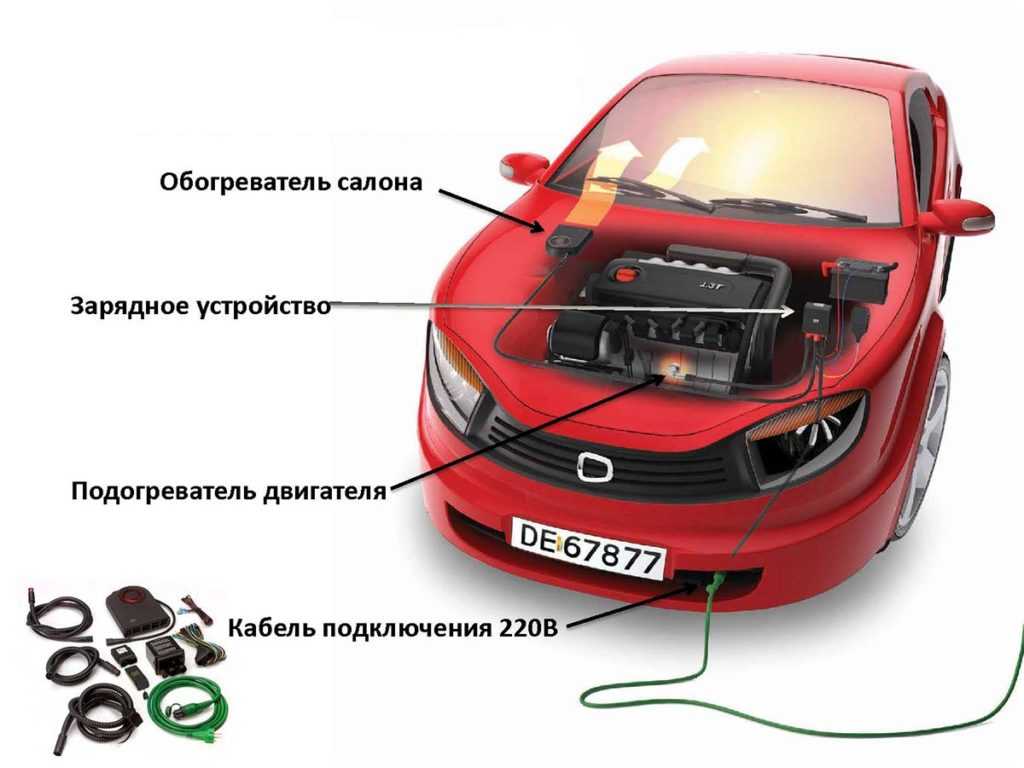

Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно:

  • заряжать аккумуляторы;
  • нагнетать тёплый воздух в салон;
  • управляться дистанционно, включаясь и выключаясь по команде из пульта.

Так можно подключать нагреватели с помпами и без них

Мощность нагревательных элементов колеблется в диапазоне от 500 Ватт до 4 квт. Набор дополнительных возможностей зависит от модели и комплектности каждого такого устройства. В продаже есть и довольно простые подогреватели, которые вкручиваются в заглушки или сливные пробки охлаждающих систем моторов.

Сфера применения и разнообразие моделей

Простое устройство и невысокая стоимость являются главными преимуществами предпусковых подогревателей 220 вольт, перед другими их разновидностями. Эти устройства можно самостоятельно установить на любой автомобиль. Нужно только определиться с креплением прибора в подкапотном пространстве и следовать инструкции производителя по установке. Единственное условие, ограничивающее сферу применения — обязательное наличие невдалеке электрической розетки.

Есть модели с дистанционным пультом, на котором можно устанавливать температуру нагрева жидкости и время подогрева таймера

Такие нагреватели лучше всего подойдут для частных домовладельцев или автовладельцев, живущих на нижних этажах многоэтажек. Довольны будут и те, кто имеет неподалёку гараж с подведённым электричеством. Ведь электрическим подогревателем можно управлять дистанционно, с расстояния до 1 километра (при прямой видимости). Если же на пути сигнала будут препятствия, дистанция значительно сократится.

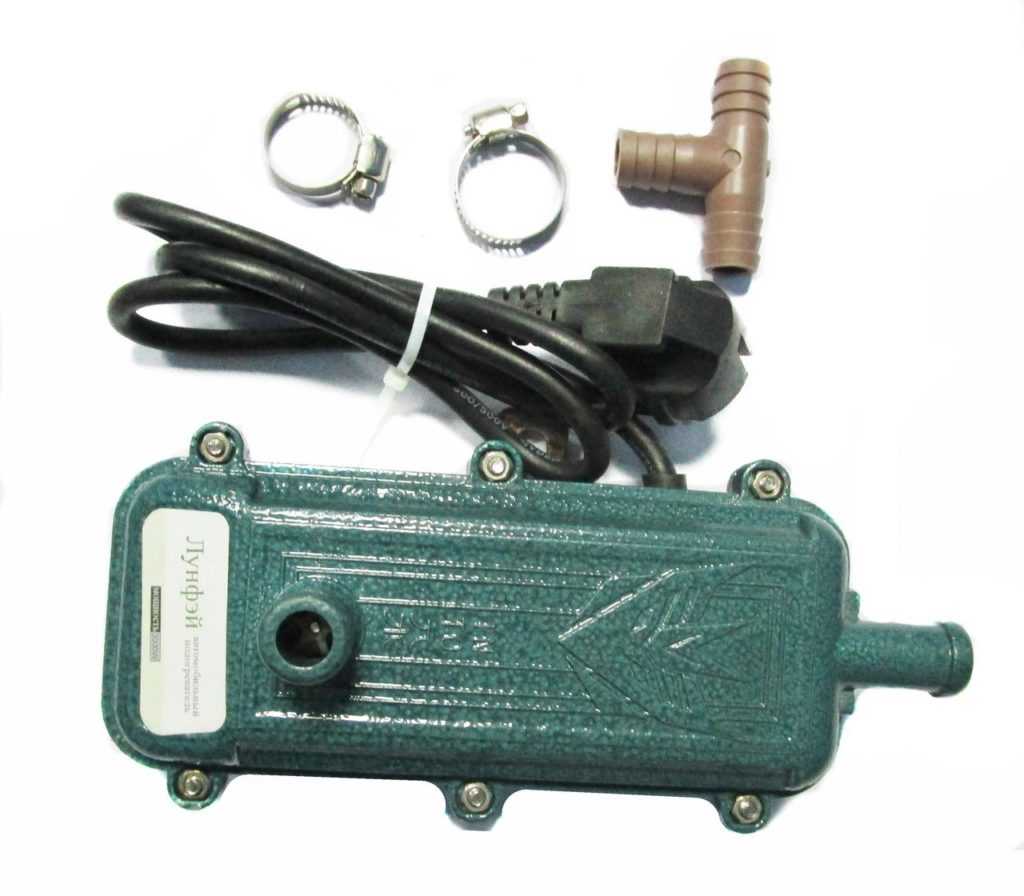

Сегодня автомобилисты могут приобрести предпусковые подогреватели как российского, так и зарубежного производства. Популярны у автомобилистов китайские приборы «Лунфэй», а также норвежские DEFA. Немецкие обогреватели Webasto не очень удобны из-за сложностей в установке, к тому же дороги. Среди изделий российского производства можно отметить торговые марки «Северс» и «Старт», выпускающиеся с комплектами монтажных запчастей для отечественных и зарубежных моделей авто. К каждой модели есть собственный набор монтажных деталей, вместе с инструкцией по установке.

В зависимости от объёма двигателя, можно выбрать модели мощностью от 1 до 3 кВт

Модели, их особенности

Линейка предпусковых подогревателей «Старт» включает в себя такие серии:

«Старт»

Классические горизонтальные подогреватели резервуарного типа, обладающие большой мощностью (2,5 и 3,0 кВт). Движение жидкости в них – самотечное. Предназначены для установки на грузовые автомобили;

«Старт-Турбо»

Единственная серия резервуарных подогревателей, оснащенных центробежным насосом, обеспечивающим принудительную циркуляцию. Монтируются на авто они в вертикальном положении, выводы для подключения к системе расположены перпендикулярно. Серя включает в себя три комплекта – «Универсал №1» (мощностью 1,0 кВт, 1,5 кВт и 2,5 кВт.

В наборе имеются комплектующие для последовательного способа монтажа), «Универсал №2» (подогреватели той же мощности, но в наборе имеются самые разные элементы для установки, что позволяет сделать врезку разными способами) и «Универсал №3» (комплектность набора та же, что и комплекта №1, но отличается само устройство – его мощность 3 кВт). Эти приборы подходят для использования как на легковых, так и грузовых авто;

«Старт-Классик»

Вертикальные самотечные подогреватели резервуарного типа. Выпускаются модели с двумя мощностями – 1,5 и 2,0 кВт. Предназначены они для использования на двигателях легковых авто;

«Старт М»

Самотечные резервуарные устройства, имеющие горизонтальную конструкцию. Мощность приборов составляет 1,5 и 2,0 кВт. Предназначены они для среднеразмерных грузовых авто ГАЗ и ЗиЛ, но часто используется владельцами легковых авто. Одна из моделей оснащена бамперным разъемом;

«Старт М1» и «Старт М2»

Маломощные подогреватели проточного типа. Модели М1(мощностью 0,6 кВт) предназначены для установки на двигатели ВАЗ (в конструкции системы охлаждения которых используется укороченная подводящая труба). А подогреватели М2 рассчитаны на использование с моторами автомобилей ГАЗ. Мощность их составляет 0,7 кВт;

«Старт МП»

Серия маломощных проточных подогревателей (0,7 кВт). Включает в себя три модели, отличающиеся между собой диаметрами выводов для подключения (26 мм, 32 мм и 39 мм). Эта серия подходит для использования на легковых авто, грузовиках и любом другом транспорте, имеющим жидкостную систему охлаждения (к примеру, снегоходы);

Каждая модель подогревателя комплектуется всем необходимым (переходники, тройники, кронштейны для крепления, хомуты, резиновые трубки) для проведения монтажных работ. Также есть варианты, когда устройства идут в продажу без каких-либо дополнительных комплектующих в наборе.

Для поддержания температурного режима, в конструкции подогревателей используется термовыключатели, что исключает вероятность перегрева ТЭНа и выход его из строя.

Принцип работы

Подогреватель Северс предназначен для предварительной подготовки к запуску авто с жидкостной системой охлаждения в холодное время года. Он может применяться в комбинации с легковыми автомобилями на бензиновом топливе, так и с грузовыми на дизтопливе.

Схема работы устройства

Принцип функционирования устройства заключается в естественной циркуляции подогретой жидкости. Если точнее, то прибор работает следующим образом:

  • при включении запускается трубчатый нагревательный элемент;
  • в это же время начинает функционировать циркулярная помпа;
  • от ТЭНа нагревается жидкость и насосом прогоняется по охладительной системе;
  • на момент достижения нужного температурного режима включается терморегулятор, который прекращает работу нагревателя и помпы;
  • когда температура достигает нижнего предела, терморегулятор заново запускает систему подогрева.

Таким образом обеспечивается регулярное поддержание необходимого температурного режима жидкости в требуемом диапазоне.

ВИДЕО: На какой автомобиль можно установить Северс М и Северс +

Устройство аппарата

Благодаря продуманной комплектации, агрегат устроен таким образом, что у владельца не возникнет проблем с циркуляцией жидкости или ее попадания на контакты прибора.

  1. Горизонтальное исполнение – данный аспект полностью исключает вероятность попадания антифриза на электронную область устройства. Это делает аппарат безопасным в применении.
  2. Шариковый клапан – способствует направлению циркуляции нагретой жидкости через предпусковой агрегат в охладительную систему.
  3. Терморегулятор – контролирует прогрев мотора, не дает устройству разогревать жидкость более положенного показателя. Это обеспечивает максимальную защиту аппарата от перегрева и позволяет экономно расходовать электроэнергию.
  4. Термовыключатель – прекращает работу всей системы в случае неполадок в функционировании терморегулятора и других деталей.

Другие разновидности предпусковых подогревателей

Кроме электрических нагревателей, выпускаются также другие устройства, отличающиеся принципом действия. Главным их преимуществом является полная автономность работы.

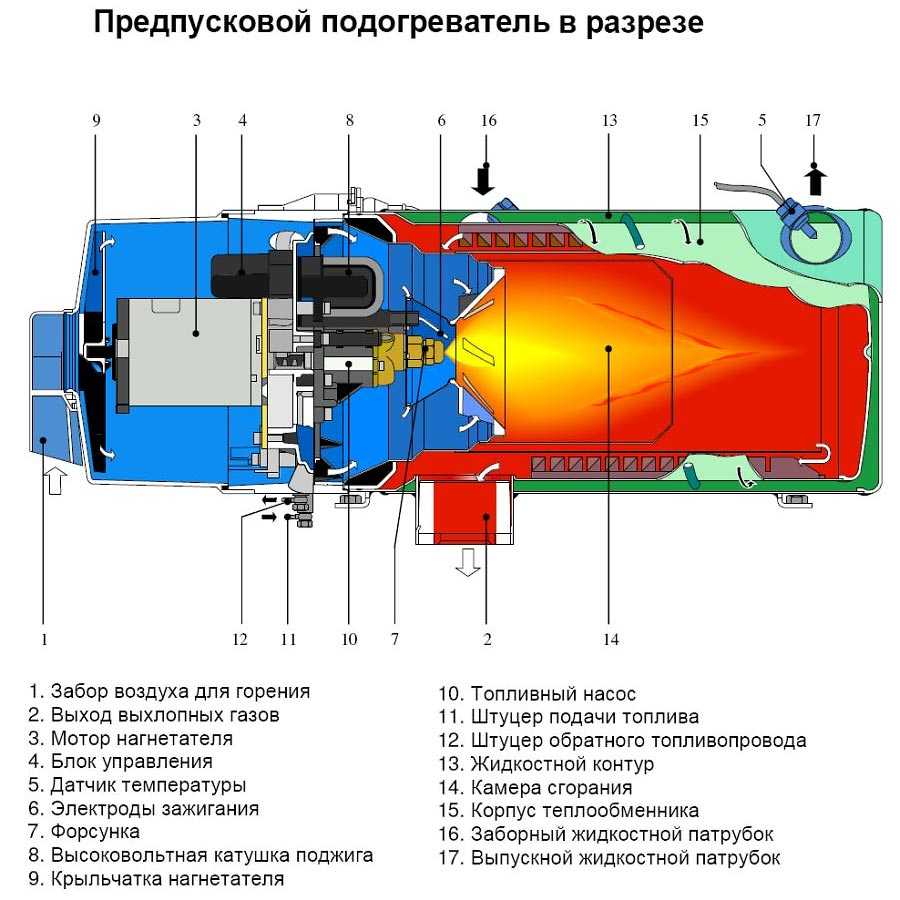

Автономные подогреватели моторов

Устройства этого типа работают на том же топливе, что и двигатели автомобилей. Преимущество автономных устройств — в том, что они могут разогреть силовой агрегат в любом месте, не требуя дополнительного источника энергии

Такое качество важно при эксплуатации автотранспорта в труднодоступных районах Сибири и в других местах, где нет близкого доступа к источникам электроэнергии. Недостатком автономных предпусковых нагревателей является более сложная конструкция и высокая цена, по сравнению с электрическими

Кроме того, их сложнее установить из-за большего количества коммуникаций, а также более крупных габаритов и веса.

Автономные устройства могут работать на бензине и солярке

Основное назначение таких устройств — разогрев мощных дизелей и дизтоплива при температурах ниже -15 °C. Выпускаются две разновидности автономных нагревателей — жидкостные и воздушные. Жидкостные могут потратить от 0.5 до 1 литра топлива за час работы. Нагрев происходит быстро, за 15–20 минут. Всей работой управляет электронный управляющий блок (ЭБУ) в автономном режиме. Воздушные устройства более экономичны и тратят до 250 грамм горючего за час работы. Но их основное назначение — нагрев салона, а не силового агрегата.

Видео: работа, достоинства и недостатки автономных подогревателей

Тепловые аккумуляторы

Конструкция представляет собой большой термос, сохраняющий тепло нагретой охлаждающей жидкости до двух суток. Когда требуется запустить мотор, включается электронасос, который закачивает горячий тосол в малый контур охлаждения. При этом движок нагревается всего за несколько минут. Достоинство — автономность и отсутствие потребности в дополнительной энергии. Недостаток — большой объём конструкции. Такие аккумуляторы, под торговыми марками «Гольфстрим», «Автотерм» и другими, производятся в России.

Аккумулятор тепла — это двухкорпусной цилиндрический сосуд с высокоэффективной вакуумно-порошковой изоляцией

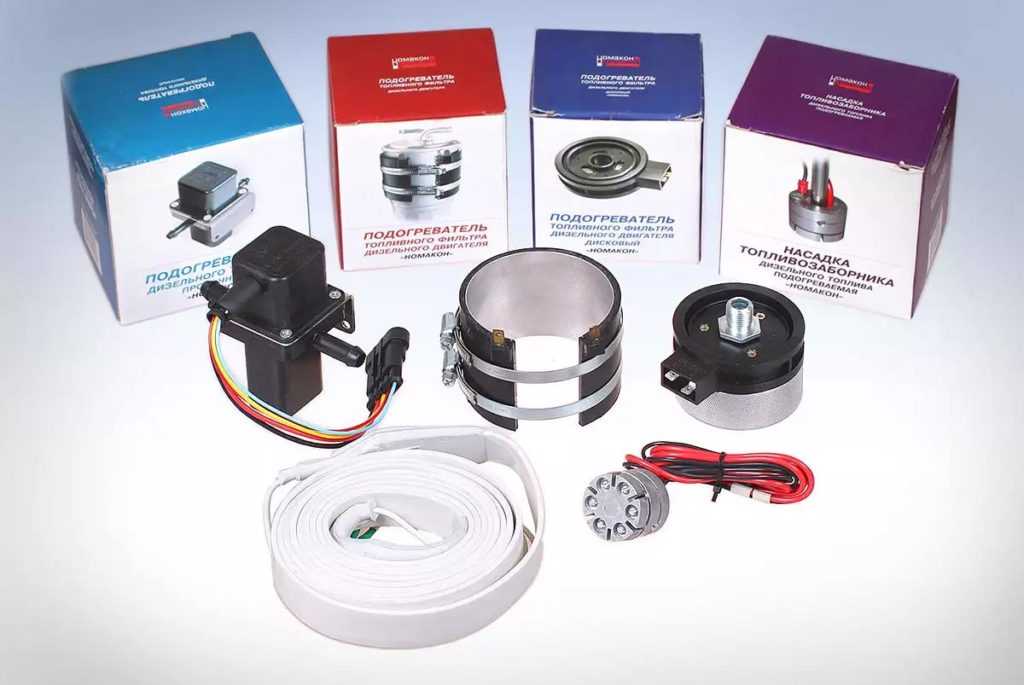

Подогреватели дизельного топлива

Кроме приборов, нагревающих двигатели, производятся также модели, подогревающие топливные системы дизельных двигателей. На сильном морозе солярка может загуститься так, что дизель не удастся запустить. Такие подогреватели нагревают дизтопливо до приемлемой температуры. Питаются от аккумуляторов, напряжением постоянного тока 12 в. Такие приборы, марки «Номакон», производятся в Беларуси. Выпускаются в нескольких модификациях, устанавливаемых в разных узлах топливной системы.

Устройства отличаются простотой конструкции, легко подключаются и недорого стоят

Последствия неправильной установки и эксплуатации предпусковых подогревателей 220 в

Залогом правильной работы подогревающих котлов является их правильная установка. Если обогреватель неправильно врезать в охлаждающую систему мотора, он не будет эффективно прогревать двигатель. В лучшем случае на это уйдёт очень много времени, если котёл врезан в большой контур охлаждения. Тогда ему придётся нагревать весь антифриз, а термостат уже будет бесполезен.

На заключительном этапе установки, важно правильно закрепить электрический сетевой шнур. Он не должен касаться движущихся узлов в моторном отсеке, а также подвергаться нагреву от движка

Лучше всего, если вилка или розетка выведена в районе решётки радиатора автомобиля. Она должна быть закрыта заглушкой, предохраняющей от попадания воды грязи. Шнуры с такими наконечниками можно приобрести в специализированных магазинах — там же, где продаются подогреватели.

Обогреватель нельзя включать при отсутствии жидкости в охлаждающей системе, иначе он выйдет из строя. Если плохо герметизированы места соединений патрубков, утечка приведёт к потере охлаждающей жидкости и перегреву мотора. Повреждение изоляции электрического провода чревато коротким замыканием при его подключении. Если же провести установку котла грамотно, соблюдая все рекомендации производителей — двигатели будут прогреваться быстро. Отзывы автомобилистов в скандинавских странах подтверждают эффективность и удобство таких устройств.

Даже если в регионе эксплуатации автомобиля относительно мягкие зимы, есть смысл в установке подогревателя. Главное, чтобы была возможность подключить его к сети 220 в. К тому же, стоят такие приборы совсем недорого. Установку сможет выполнить даже начинающий автомобилист, так как инструкции прописаны производителем отдельно для каждой модели авто. После этого, двигатель ещё долго будет радовать автовладельца безотказной работой. Да и садиться в прогретый салон, морозным утром, гораздо приятней.

Источник

ГАЗ Газель с дв. ISE2.8S3129T (Cummins) (МК №31)

РЕКОМЕНДАЦИИ ПО МОНТАЖУ ПОДОГРЕВАТЕЛЯ

УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ

Приготовить: инструмент – ключи гаечные; отвёртку (для затяжки хомутов); нож (для резки шланга); охлаждающую жидкость (ОЖ) в количестве 1 литра; емкость для слива ОЖ.

Подготовка подогревателя к монтажу

Нарезать рукав резиновый отрезками длиной: выходной рукав L2 = 840 мм; входной рукав L1 = 850 мм. Закрепить кронштейн на подогревателе шпильками через втулки при помощи шайб и гаек (см. приложение ПРМ-0031 рис. 1). Надеть рукава на соответствующие патрубки подогревателя и закрепить соединения хомутами.

Слить ОЖ. Отвернуть болт крепления кронштейна амортизатора (с левой стороны по ходу автомобиля, рис. 3, показано стрелкой).

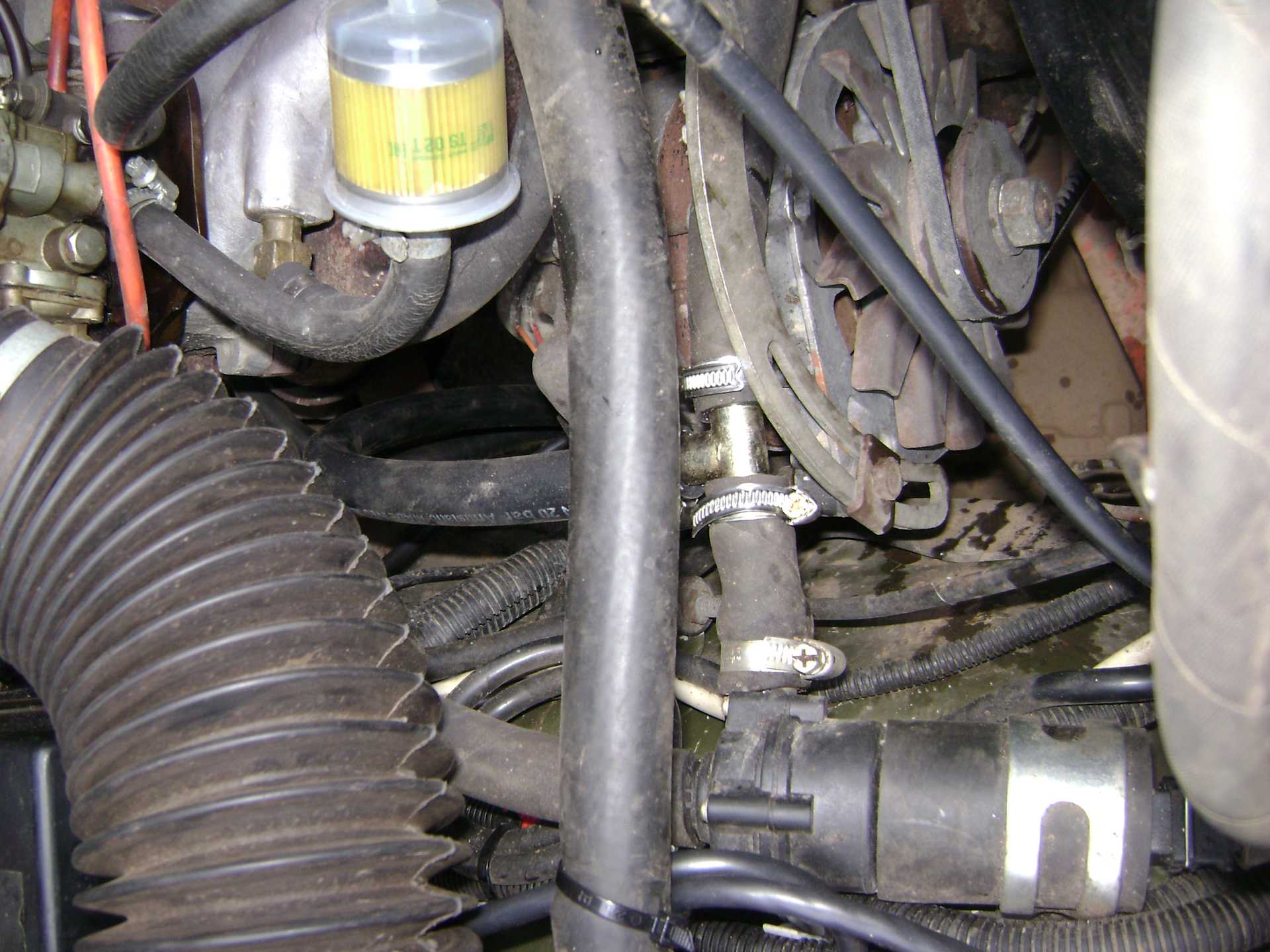

Закрепить кронштейн с подогревателем на раме, как показано на рис.3 на болт крепления кронштейна амортизатора, при этом необходимо обеспечить небольшой (5-10 градусов) наклон вниз входного патрубка подогревателя. Подогреватель не должен касаться каких-либо частей (рама, кронштейны и т.п.) автомобиля, чтобы избежать разрушения корпуса в процессе эксплуатации автомобиля.

Монтаж тройника входной магистрали подогревателя

Разрезать нижний шланг радиатора (см. рис. 2). Установить тройник 8812 (40х14) с хомутами в разрез шланга боковым отводом, направленным к подогревателю. Зафиксировать тройник хомутами.

Монтаж тройника выходной магистрали подогревателя

Разрезать шланг подающей магистрали отопителя салона, в месте, указанном на рис. 4. Установить в разрез тройник 8313 (20х14), боковым отводом, направленным в сторону подогревателя. Зафиксировать тройник хомутами.

Соединение подогревателя с системой охлаждения

Положение рукавов от подогревателя должно проходить по восходящей линии к местам врезки в систему двигателя. Выходной рукав подогревателя провести над коробкой передач и соединить с отводом тройника 20х14 (рис. 4), установленного в разрез шланга подающей магистрали отопителя салона. Обжать соединение хомутом. Защитить рукав трубой гофрированной от возможного касания его коробки и кузова в месте, указанном стрелками на рис. 5. Залить через входной рукав в подогреватель 250 мл ОЖ.

Входной рукав с хомутом надеть на отвод тройника 8812 (40х14), установленного в нижний шланг радиатора (рис. 2). Закрепить соединение хомутом (возможна корректировка длины рукавов для устранения перегибов). Заполнить систему охлаждения.

Фиксация сетевого провода

Сетевой провод следует проложить и зафиксировать крепежными ремешками для обеспечения его сохранности от механических повреждений, а также исключения возможного контакта с подвижными и нагревающимися частями двигателя.

Проверить соединения на наличие подтекания ОЖ, при наличии устранить. Произвести установку снятых элементов при подготовке автомобиля к установке. Запустить двигатель на 3-5 минут, и после остановки двигателя долить ОЖ до необходимого уровня.

Проверка работы подогревателя

Включить подогреватель в сеть 220 В (через несколько секунд будет слышен шум нагревающейся ОЖ), проверить нагревание выходного рукава. Через 3-5 минут выключить подогреватель.

ВНИМАНИЕ! Эксплуатацию подогревателя можно производить только после прогрева двигателя до рабочей температуры (термостат должен быть открыт) и проверки эффективности работы отопителя салона. Это необходимо сделать для устранения воздушных пробок в системе охлаждения

источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
