Установка впускного коллектора змз 406 карбюратор

Тюнинг змз 406, 405, 409. Порядок и алгоритм работы.

Тема статьи – тюнинг змз 406, 405, 409. Опыт общения с семейством двигателей ЗМЗ (406, 405, 409), привел к тому, что я обозначил для клиентов три основные градации вмешательства в двигатель. Тюнинг лайт, тюнинг медиум и тюнинг хард. Если угодно их можно называть русскими словами. Первая, вторая и третья ступени доработки мотора. Правда, в данный момент обозначились дальнейшие доработки, но пока они не обкатаны, говорить о них не будем.

Тюнинг змз 406, определимся в понятиях

Вспомним классику: русский тюнинг, бессмысленный и беспощадный )). Так или примерно так )) Я занимаюсь различными двигателями уже много лет, и честно говоря, язык не поворачивается, то непотребство и глумление, которое творят над двигателями, называть тюнингом. Но наш народ уже привык к этому волшебному слову, поэтому будем пользоваться этой терминологией. Мне нравится, как данный вопрос трактуется у америкосов. Есть понятие ремонт – ставятся детали, идущие по каталогу. В нашем случае это заводские детали. Следующее понятие – рефреш (освежение). Устанавливаются детали, штатных параметров, на штатные места, но с улучшенными характеристиками. Ну и наконец, волшебное слово тюнинг. Данное понятие подразумевает внесение изменений в заводскую конструкцию. Так что если перевести на данный язык этапы тюнинга, которые я обозначил. Первые две ступени, это рефреш в чистом виде, и только тюнинг гбц, является действительно тюнингом.

Небольшое отступление. Очень долгое время я занимался ВАЗовскими двигателями. Каждый раз вскрывая их, думал, что хуже по качеству быть не может. Оказывается, может — это двигатели ЗМЗ. Правда, на форуме мотористов, ребята мне сказали, что если когда-нибудь займешься двигателями УМЗ, то изменишь свое мнение еще раз. Это я к тому, что качественные детали для данных двигателей уже способны преобразить их характеристики.

Общие положения

У всех двигателей и конструкций, есть так называемые «родовые болезни», и проявляются они одинаково. Иногда разница составляет несколько сотен километров. Статистика дама упрямая, и против нее не попрёшь. Данные этапы расписаны для тех, кто исповедует религию превентивного ремонта, то есть не дожидаться момента, когда машина раскорячится на трассе за несколько сотен километров от дома. Напоминаю, что двигатели семейства ЗМЗ 406, 405, 409 являются близнецами по своей конструкции, поэтому в дальнейшем я не буду делать данные пояснения.

Перепрошивку ЭБУ я рассматриваю как отдельно взятое действо, не имеющее отношение к «железу». Этой тематике я посвящу отдельное повествование. Тема достаточно обширна. Единственное о чем я хочу сказать вкратце, это об отношении мотористов и диагностов. Основной конфликт заключается в извечном споре, что раньше появилось курица или яйцо. Диагносты и перепрошившики иногда рассматривают свое творчество как отдельно взятый этап в тюнинге двигателя. Я как человек, имеющий академическое образование в области механики и двигателестроения, придерживаюсь точки зрения, что чиптюнинг, это лишь маленький шаг в дороге, под названием «доводка мотора».

Данные этапы касаются всех двигателей семейства ЗМЗ 406, 405, 409, не зависимо от того на какой машине они стоят. И конечно речь идет об атмосферных двигателях, без турбин и компрессоров. Все три этапа тюнинга двигателя «выстраданы» на нескольких десятках двигателей Волг, Газелей, Хантеров и Патриотов. Итак, перед вами «нулёвый» двигатель, или движок, который имеет определенный пробег. Итак, погнали

Оценка проекта

Преимущества:

простота, надежность (при своевременном обслуживании) и высокая ремонтопригодность. На основе его разработаны более мощные ЗМЗ-405 и ЗМЗ-409, а также дизель ЗМЗ-514 и его модификации.

Недостатки:

часто возникают проблемы в связи с невысоким качеством, сложностью и громоздкостью привода ГРМ и его отдельных деталей (в первую очередь — натяжителей цепи). Нестабильное качество литья, обработки, а также использование в конструкции заведомо неудачных решений в ответственных узлах (натяжные устройства цепи на подшипнике, разборная блок-звезда привода масляного насоса), технологий порошковой металлургии, также, как и архаичной конструкции поршневые кольца являются причиной больших механических потерь, большого расхода топлива и масла, преждевременного выхода двигателя из строя.

Карбюратор К-151Д

Когда среди владельцев газели заходит речь о том, какой карбюратор лучше поставить 406 двигатель, многие приходят в одному из вариантов, а именно к установке давно испытанного карбюратора К-151Д. Этот карбюратор очень популярен и часто встречается в автомобилях УАЗ, ИЖ, Волга, Соболь. Для 406 двигателя газели разработана модификация К-151Д.

Рис. 3. Карбюратор К-151: 1 -винт-пробка оси поплавка; 2 -рычаг на оси воздушной заслонки; 3 — резьбовая пробка топливного жиклера переходной системы вторичной камеры; 4 — штуцер отбора разрежения в вакуумный регулятор распределителя зажигания; 5 — штуцер отбора разрежения к клапану системы ЭПХХ; 6 — штуцер системы вентиляции картера; 7 — корпус топливного фильтра с подводящим и перепускным штуцерами; 8 — винт крепления корпуса фильтра; 9 -штуцер вакуумного управления клапаном рециркуляции отработавших газов: 10 -резьбовая пробка эмульсионного жиклера системы холостого хода; 11 -шпилька крепления корпуса воздушного фильтра: 12 — резьбовая пробка слива топлива из поплавковой камеры; 13 -штуцер подвода разрежения к клапану ЭПХХ; 14 — винт регулировки состава смеси на холостом ходу (винт «качества»); 15 и 22 — микропереключатель системы ЭПХХ; 17 — винт регулировки частоты вращения коленчатого вала на холостом ходу (винт «количества»): 18 — винт двухлучевого рычага пускового устройства; 19 — рычаг пускового устройства; 20 -рычаг на оси воздушной заслонки; 21 -тяга привода воздушной заслонки; 23 -стяжная пружина свободного хода рычага управления дроссельными заслонками; 24 — накладной рычаг кулачка управления пусковым устройством; 25 — регулировочный винт положения тяги привода воздушной заслонки; 26 -открывающий усик рычага дроссельной заслонки второй камеры; 27 -закрывающий усик рычага дроссельной заслонки второй камеры; 28 — кулачок пускового устройства; 29 — винт-упор рычага заслонки второй камеры; 30 -топливоотводящий штуцер: 31 — винт крепления кулачка ускорительного насоса (вариант исполнения):

Когда АвтоГАЗ перевел выпуск газелей на установку 406 моторов, одновременно с этим была проведена модернизация карбюратора К-151Д. С тех пор механизм успешно используется в газелях. Конструктивно агрегат похож на карбюратор Солекс. Отличается наличием подсоса в виде проволоки, синхронизирующей одновременное движение полумесяца устройства запуска и регулировочной пятки дроссельной заслонки.

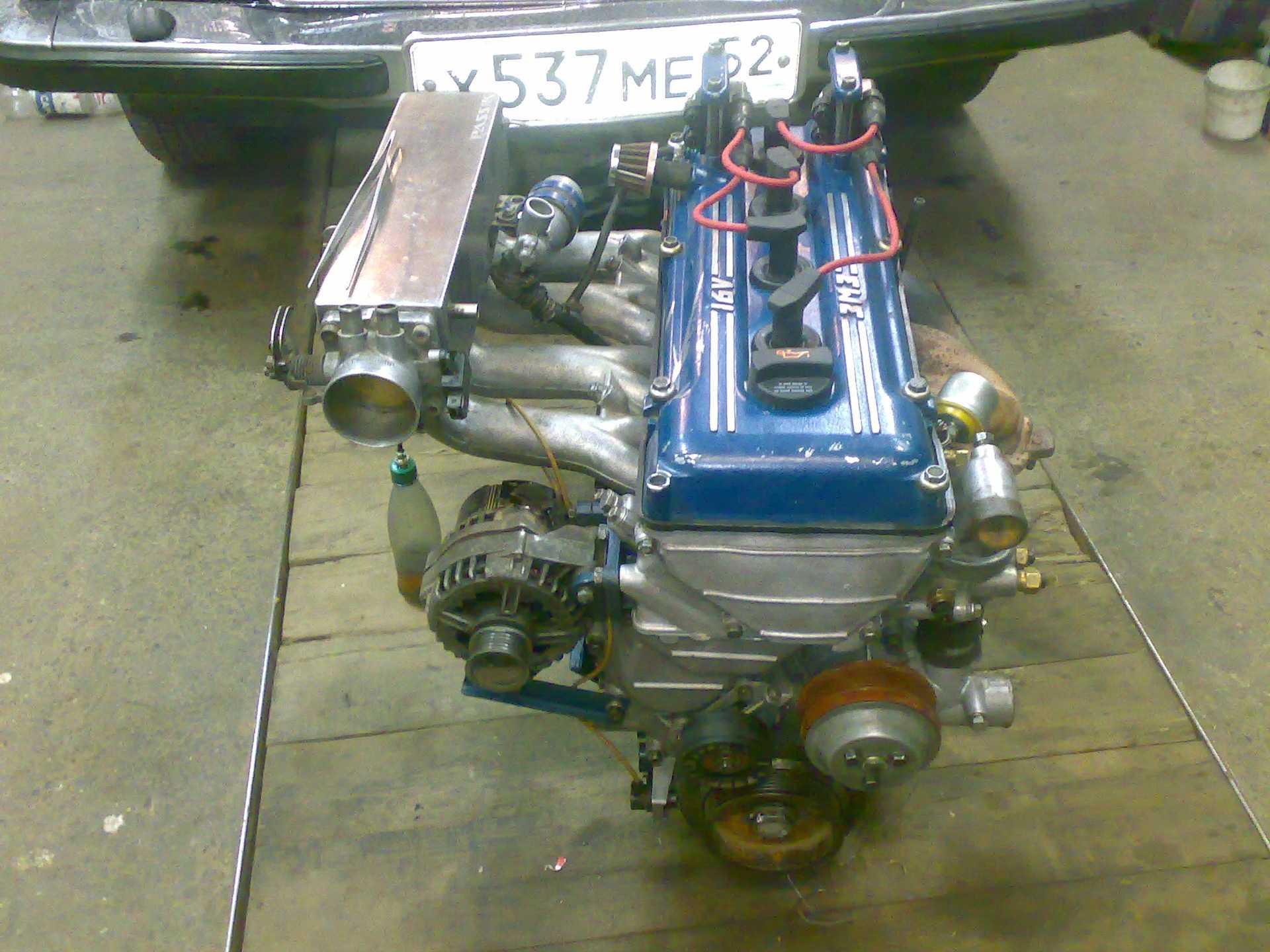

Тюнинг двигателя ВолгаГазель ЗМЗ-406

Форсирование ЗМЗ 406

1-ый вариант роста мощности мотора, по традиции, атмосферный, а означает ставить будем валы. Начнем со впуска, ставим забор прохладного воздуха, ресивер большего объема, распиливаем ГБЦ, дорабатываем камеры сгорания, увеличиваем поперечник каналов, шлифуем, ставим надлежащие, облегченные Т-образные, клапаны, пружины 21083 (для злых вариантов от Бмв), валы (к примеру ОКБ Движок 38/38). Крутить штатную, тракторную поршневую нет смысла, потому покупаем кованые поршни, легкие шатуны, облегченный коленвал, балансируем. Выброс на 63 мм трубе, прямоточный и все это настраиваем онлайн. Мощность на выходе приблизительно до 200 л.с. а нрав мотора получит ярко-выраженный спортивный колер.

ЗМЗ-406 Турбо. Компрессор

Если же 200 л.с. вам детские забавы и охото реального огня, тогда наддув это ваш путь. Чтобы мотор нормально переносил высочайшее давление, мы поставим усиленную кованую поршневую группу под низкую СЖ

8, в остальном конфигурация подобна атмосферному варианту. Турбина Garrett 28, коллектор под нее, пайпинги, интеркулер, форсунки 630сс, выброс 76мм, ДАДДТВ, настройка на Январе. На выходе имеем около 300-350 л.с. Можно поменять форсунки на более производительные (от 800сс), ставить Garrett 35 и дуть пока мотор не развалится, таким макаром можно выдуть 400 и поболее л.с. Что касается компрессора, все аналогично турбированию, но заместо турбины, коллекторов, пайпов, интеркулера, мы ставим компрессор (к примеру Eaton M90), настраиваемся и едем. Мощность компрессорных вариантов ниже, но мотор беспровальный и тянет с низов.

РЕЙТИНГ Мотора: 3

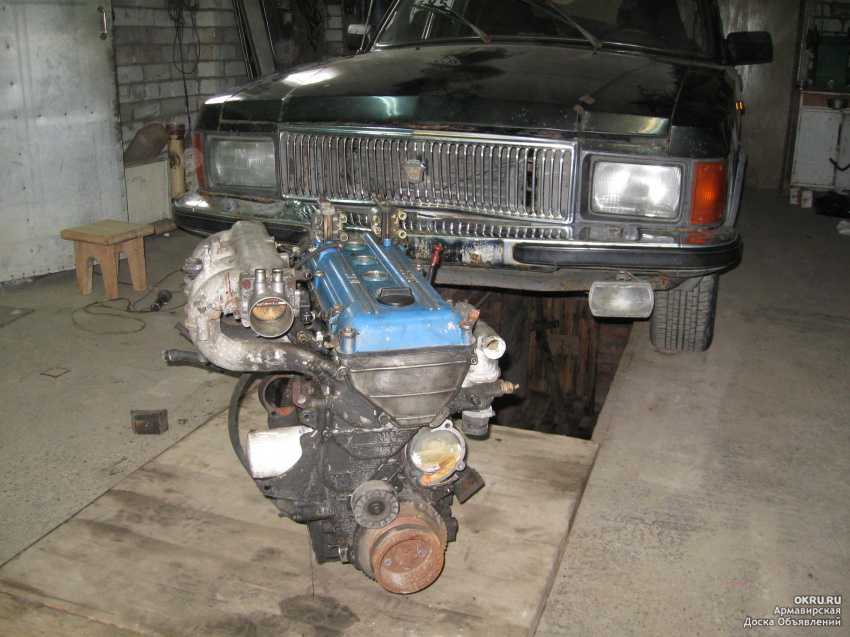

Ремонт двигателя ЗМЗ 406

Ремонт двигателя Газель 3302 (Волга) рекомендуется проводить в автосервисе, но большинство автолюбителей делают этот процесс самостоятельно. Простота конструкции позволяет провести все работы, связанные с восстановлением движка 406 своими руками.

Особых неисправностей или проблем вследствие эксплуатации двигателя замечено не было. На некоторых моделях транспортных средств было замечено, что быстро выходили со строя форсунки. Эта проблема устраняется легко — заменой всех впрыскиваемых элементов. Цепь газораспределительного механизма может прослужить около 200 тыс. км, но бывает такое, что не выхаживает и 100 тыс. км, кому как повезёт.

Ещё одной проблемой становятся родные заводские свечи ЗМЗ 406. Выход из ситуации простой — заменить свечи на произведённые компанией Бриск.

Капитальный ремонт мотора 406

Капиталка движка проходит в несколько этапов. Силовой агрегат подвергается разборке и диагностике неисправностей. Дальше, происходит процесс закупки запасных частей. Рассмотрим, основные позиции капитального ремонта мотора.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ ЗМЗ 406 — это процесс определения наличия трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин. Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить.

Поскольку деталь сделана с алюминия, то применяется аргонная сварка. В гаражных условия, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ ЗМЗ 406

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что качество деталей не высокое и шейки распредвалов быстро изнашиваются

Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется

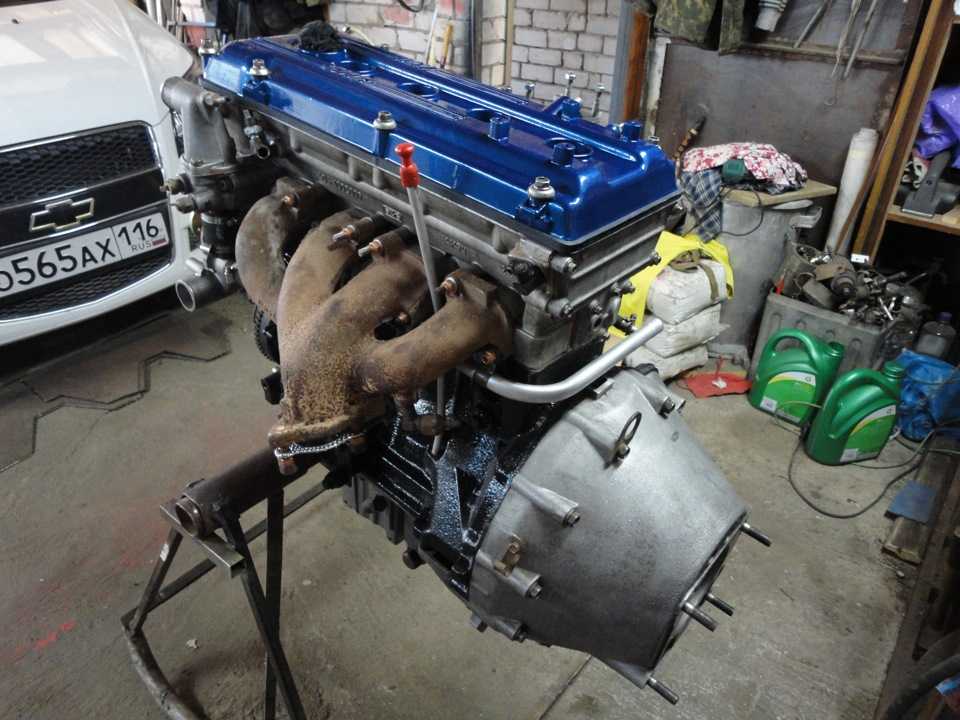

Сборка двигателя ЗМЗ 406

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Таким образом, восстанавливается ресурс мотора на 80%. Если считать это в километровом эквиваленте, то силовой агрегат сможет прослужить 180-200 тыс. км пробега, при нормальном техническом обслуживании.

Варианты тюнинга мотора

Изначально двигатель ЗМЗ 406 позволяет увеличить мощность собственными силами до 200 – 250 л. с. Для этого используется механический тюнинг:

  • установка фильтра нулевого сопротивления;
  • снижение температуры воздуха во впускном тракте;
  • замена штатного карбюратора К-16Д Солексом (необходима регулировка винтами качества/количества).

Таким образом, инжекторная модификация ЗМЗ 4062.10 и карбюраторные версии 4061.10, 4063.10 разработаны на основе шведского движка серии Н для грузовиков и представительского класса авто. Допускается тюнинг, прежде всего, для увеличения крутящего момента.

Источник

Технические характеристики ЗМЗ 406 2,3 л/100 л. с.

Разрабатывался двигатель ЗМЗ 406 на замену мотору 402 одновременно с проектированием автомобиля ГАЗ-3105 для правительства. Однако комплектовались им эти новые Волги лишь последней партии, которые нужно было срочно реализовать в связи со снятием машин с производства.

Впервые в двигателе производителя ЗМЗ были использованы несколько передовых для того времени технических решений:

  • два впускных и два выпускных клапана на цилиндр;
  • электронные системы зажигания и впрыска;
  • схема газораспределительного механизма DOCH с двумя верхними распредвалами;
  • гидротолкатели вместо регулировки теплового зазора клапанов прокладками.

После внесенных изменений технические характеристики ЗМЗ 406 соответствуют приведенным в таблице значениям:

Изготовитель ЗМЗ
Марка ДВС 406
Годы производства 1997 – 2008
Объем 2286 см 3 (2,3 л)
Мощность 73,55 кВт (100 л. с.)
Момент крутящий 177/201 Нм (на 4200 об/мин)
Вес 192 кг
Степень сжатия 9,3
Питание инжектор/карбюратор
Тип мотора рядный бензиновый
Зажигание коммутаторное
Число цилиндров 4
Местонахождение первого цилиндра ТВЕ
Число клапанов на каждом цилиндре 4
Материал ГБЦ сплав алюминиевый
Впускной коллектор дюралевый
Выпускной коллектор литой чугунный
Распредвал 2 шт. схема DOCH
Материал блока цилиндров чугун
Диаметр цилиндра 92 мм
Поршни оригинальные
Коленвал облегченный
Ход поршня 86 мм
Горючее АИ-92/А-76
Нормативы экологии Евро-3/Евро-0
Расход топлива трасса – 8,3 л/100 км

смешанный цикл 11,5 л/100 км

город – 13,5 л/100 км

Расход масла максимум 0,3 л/1000 км
Какое масло лить в двигатель по вязкости 5W30, 5W40, 10W30, 10W40
Какое масло лучше для двигателя по производителю Liqui Moly, ЛукОйл, Роснефть
Масло для ЗМЗ 406по составу зимой синтетика, летом полусинтетика
Объем масла моторного 6,1 л
Температура рабочая 90°
Ресурс ДВС заявленный 150000 км

реальный 200000 км

Регулировка клапанов гидротолкатели
Система охлаждения принудительная, антифриз
Объем ОЖ 10 л
Помпа с пластиковой крыльчаткой
Свечи на ЗМЗ 406 отечественные А14ДВРМ или А14ДВР
Зазор свечи 1,1 мм
Цепь ГРМ 70/90 с башмаком или 72/92 со звездочками
Порядок работы цилиндров 1-3-4-2
Воздушный фильтр Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр с обратным клапаном
Маховик 7 отверстий со смещением, 40 мм внутренний диаметр
Болты крепления маховика М12х1,25 мм, длина 26 мм
Маслосъемные колпачки Goetze, светлые впускные,

темные выпускные

Компрессия от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ 750 – 800 мин -1
Усилие затягивания резьбовых соединений свеча – 31 – 38 Нм

маховик – 72 – 80 Нм

болт сцепления – 19 – 30 Нм

крышка подшипника – 98 – 108 Нм (коренной) и 67 – 74 (шатунный)

головка цилиндров – три стадии 40 Нм, 127 – 142 Нм + 90°

Заводской мануал содержит более точное описание параметров:

  • ЗМЗ 4063.10 – карбюратор, степень сжатия 8 для эксплуатации на топливе А-76, мощность 110 л. с., крутящий момент 186 Нм, вес 185 кг;
  • ЗМЗ 4061.10 – карбюратор, степень сжатия 8 под бензин А-76, мощность 100 л. с., крутящий момент 177 Нм, вес 185 кг;
  • ЗМЗ 4062.10 – инжектор, степень сжатия 9,3 под топливо АИ-92, мощность 145 л. с., крутящий момент 201 Нм, вес 187 кг.

Результаты поиска

2019-10-31 |

2

гк роспром — Они же Транспортные Технологии

Отрицательные стороны

В ЭТОЙ КОМПАНИИ ВЫ ВСЕГДА БУДЕТЕ ВИНОВАТЫ. Начал делать без команды – виноват в самоуправстве, не начал – отсутствие инициативы. Получил любой результат — почему так мало. И всегда вы будете ПЛАТИТЬ – штрафы тут за всё, их придумывают налету. Отошел от инструкции – плати штраф, если инструкция на твоей стороне – её тут же поменяют.
Повесить на вас могут абсолютно всё: и не работающий принтер (он работал? А теперь нет? Значит ты его сломал — плати), и утекший антифриз из машины (ты выехал он был? А теперь его нет? Значит ты его прозевал — плати). Вы будете работать 70 часов в неделю в офисе, или за баранкой по полгода ездить «стоя» постоянном нервном срыве и получать на руки 25-30 тысяч своей серой зарплаты. Отдел натравливают на соседний отдел, и внутри отдела — каждого против всех. Состояние загнанной в угол крысы – самое высокопродуктивное. Рой яму другому, быстрей чем он выроет яму тебе. Люди тут грязь под ногтями. Трудовой Кодекс – пустой звук. У них в Инсте и Контакте, конечно постят фоточки с розгрышами и тимбилдингом, но реальность тут – пауки в банке. Больше года тут держаться только мерзавцы и приспособленцы, они становятся начальниками отделов типа Скаржинского и Евсеева (те еще му_даки, ненавидят друг друга, презирают подчиненных и пресмыкаются перед ЕГО Величеством федченка)
Я вначале думал что Федченко просто самодур. Но нет, он расчетливо и сознательно грабит своих подчиненных – это и есть конкурентное приемущество этой конторы. Он хладнокровно отбирает ваши деньги, создавая для этого все условия. Например: заниженные нормы расхода топлива, отсутствуют нормы на работы автономки вообще. При этом запросто водители работают по 6 месяцев между Пермью и Тюменью при температуре -25 за бортом. Из этих твоих копеек складываются миллиарды Федченка. А Федченка в это время, за твои деньги отдыхает в далекой теплой стране в лучшем отеле. А ты отмораживай себе почки на трассе.
Главный вопрос в этой компании – а кто за это заплатит? И единственный ответ – точно не хозяин.
Если сломалась у тебя машина, то за простой и упущенную прибыль платит водитель, механик и логист. Хозяин машины все равно получает свои деньги, хоть ездит машина, хоть нет.
Или пришел ты в офис, включил компьютер на 1 минуту позже получай -500 рублей. Завтра включаешь на минуту позже штраф уже не 500, а 1000р. Не ответил вовремя на сообщение – штраф. и таких штрафов очень много за все. Стоит ли говорить, что любые штрафы незаконны с точки зрения ТК? Но «серая» зарплата позволяет их с вас снимать без лишних вопросов.
Начисляют зарплаты 50-60т. , с удержаниями на руки ты получишь 25-30 т.р. + дергающийся от нервов глаз или отмороженные почки (официально у тебя вообще будет 6 тысяч, т.е. за пенсию вообще забудь) Ты можешь даже отработать в ноль или минус – летом 2018 года устроился водителем молодой парень, два месяца катался на машине с неисправной топливной.. Причем жаловался всем и механикам и логистам, но тем лишь бы машина не стояла. В итоге отработал два месяца без выходных и простоев, с него вычли за пережег и он еще остался должен компании. Это при том, что машина два месяца перевозила грузы и заработала денег. Водитель остался в дураках с голым задом. А федченка в двойном наваре.
Идти сюда работать можно только если вам 18 лет и вы ничего не умеете и нет опыта вообще. Спустя пару месяцев вы получите хронические заболевания, поймете, что такое «звериный оскал капитализма» и начнете искать нормальную работу. А мистер Федченко заработает на вас лишние сотни тысяч к своему состоянию, повторяя фразу Юры Дудя «Капитализм! Счастье! ЗБС!»

Положительные стороны

Их нет

Пожаловаться

!

информация для представителей компании

?

пошаговая инструкция для самостоятельной проверки компании

Плюсы и минусы карбюраторов

Двигатели современных автомобилей в большинстве своем оснащаются электронными системами впрыска топлива – инжекторный впрыск, моновпрыск, центральный впрыск, распределенный впрыск. Перечисленные системы работают идеально, экономят топливо, но имеют слишком высокую цену. Второй минус – при выходе из строя либо засорении данных блоков их ремонт можно производить только в условиях автосервиса на специальных стендах. За это придется немало заплатить.

Карбюраторы имеют много преимуществ: недорогие, простые механизмы. При правильной регулировке они приносят значительную экономию топлива. Наиболее экономичным является карбюратор К-151Д – 8 литров бензина АИ-92. Второй по объему расходования топлива – солекс – 8,5 литров бензина АИ-92.

Наиболее прожорливый – карбюратор 4178 – 9 литров бензина Аи-92. Замеры осуществлялись на трассе при скорости 90 км/ч. Минусы карбюраторов: проблемы с холодным пуском при отрицательных температурах у моделей солекс, 4178. Иногда случаются провалы педали газа, обеднение топливной смеси.

Эти недостатки исчезают при правильной регулировке. Так что на вопрос: какой карбюратор лучше поставить на 406 двигатель газель, можно с полной уверенностью ответить: все три карбюратора – солекс, 4178, К-151Д являются вполне рабочими механизмами и их можно устанавливать на свою газель. Правильные регулировки превратят вашу Газель в зверя. Вы станете героем всех автострад.

Ни гвоздя, ни жезла!

Карбюратор К-151Д

Когда среди владельцев газели заходит речь о том, какой карбюратор лучше поставить 406 двигатель, многие приходят в одному из вариантов, а именно к установке давно испытанного карбюратора К-151Д. Этот карбюратор очень популярен и часто встречается в автомобилях УАЗ, ИЖ, Волга, Соболь. Для 406 двигателя газели разработана модификация К-151Д.

Рис. 3. Карбюратор К-151: 1 -винт-пробка оси поплавка; 2 -рычаг на оси воздушной заслонки; 3 — резьбовая пробка топливного жиклера переходной системы вторичной камеры; 4 — штуцер отбора разрежения в вакуумный регулятор распределителя зажигания; 5 — штуцер отбора разрежения к клапану системы ЭПХХ; 6 — штуцер системы вентиляции картера; 7 — корпус топливного фильтра с подводящим и перепускным штуцерами; 8 — винт крепления корпуса фильтра; 9 -штуцер вакуумного управления клапаном рециркуляции отработавших газов: 10 -резьбовая пробка эмульсионного жиклера системы холостого хода; 11 -шпилька крепления корпуса воздушного фильтра: 12 — резьбовая пробка слива топлива из поплавковой камеры; 13 -штуцер подвода разрежения к клапану ЭПХХ; 14 — винт регулировки состава смеси на холостом ходу (винт «качества»); 15 и 22 — микропереключатель системы ЭПХХ; 17 — винт регулировки частоты вращения коленчатого вала на холостом ходу (винт «количества»): 18 — винт двухлучевого рычага пускового устройства; 19 — рычаг пускового устройства; 20 -рычаг на оси воздушной заслонки; 21 -тяга привода воздушной заслонки; 23 -стяжная пружина свободного хода рычага управления дроссельными заслонками; 24 — накладной рычаг кулачка управления пусковым устройством; 25 — регулировочный винт положения тяги привода воздушной заслонки; 26 -открывающий усик рычага дроссельной заслонки второй камеры; 27 -закрывающий усик рычага дроссельной заслонки второй камеры; 28 — кулачок пускового устройства; 29 — винт-упор рычага заслонки второй камеры; 30 -топливоотводящий штуцер: 31 — винт крепления кулачка ускорительного насоса (вариант исполнения):

Когда АвтоГАЗ перевел выпуск газелей на установку 406 моторов, одновременно с этим была проведена модернизация карбюратора К-151Д. С тех пор механизм успешно используется в газелях. Конструктивно агрегат похож на карбюратор Солекс. Отличается наличием подсоса в виде проволоки, синхронизирующей  одновременное движение полумесяца устройства запуска и регулировочной пятки дроссельной заслонки.

Различия в карбюраторных и инжекторных «3M3-406»

В карбюраторных «3M3-406» использовались карбюраторы модели «К-151». Увеличение степени сжатия до 9,3 (вместо 8,2 на двигателе модели «3M3-402») за счёт камеры сгорания с центральным расположением свечи; применение системы распределённого (поочередного, в соответствии с порядком работы цилиндров) впрыска топлива во впускную трубу электромагнитными форсунками, вместо карбюраторного питания, обеспечило повышение мощности и максимального крутящего момента, по сравнению с 402-м мотором и карбюраторным «3M3-406». А также одновременно способствовало снижению расхода топлива и уменьшению токсичности отработанных газов.

Для укрепления надёжности моторов «3M3-406» после перехода на инжектор, в условиях эксплуатации при бо́льшей мощности и бо́льших оборотов коленвала на моторе и был внедрён чугунный блок цилиндров без вставных гильз, имеющий высокую жёсткость и более стабильные зазоры в парах трения; ход поршня снизили с 92 мм до 86 мм, уменьшили вес поршня и поршневого пальца, применили более качественные материалы для коленвала, шатунов, болтов шатунов, поршневых пальцев и прочих деталей.

Конструкция привода распределительных валов двигателя – цепная двухступенчатая, с автоматическими гидравлическими натяжителями цепей; в клапанном механизме внедрены гидротолкатели, которые избавляют от надобности в регулировке зазоров.

Применение гидравлических устройств, внушительная степень форсировки двигателя «3M3-406» подразумевают высокое качество очистки моторного масла. Поэтому в моторе используется полнопоточный масляный фильтр с дополнительным фильтрующим элементом, который исключает попадание неочищенного масла в двигатель при запуске холодного двигателя, и при засорении основного фильтрующего элемента.

Привод вспомогательных агрегатов (водяного насоса и генератора) осуществляется более надёжным плоским поликлиновым ремнём.

На двигателях«3M3-406» использовано диафрагменное сцепление с так эллипснонавитыми накладками ведомого диска. Такая конструкция отличается значительной износостойкостью и исключительной долговечностью.

Комплексная система управления включает ещё и также функции управления системой зажигания, позволяя чрезвычайно точно дозировать подачу топлива, корректировать угол опережения зажигания, в том числе и по параметру детонации, при изменяющихся режимах работы мотора. Это позволяет обеспечить оптимальные мощностные, экономические и токсические показатели.

Что такое распредвал 406?

Каждый мотор особенный, и запчасти ему тоже нужны индивидуальные. Говоря о распредвале 406, имеется в виду распределительный вал, находящийся внутри ДВС 406

. Таким агрегатом укомплектованы автомобили марки ГАЗ – в основном ГАЗ-3110 «Волги» и ГАЗ-3302 «Газели». Эти автомобили отличаются «тяговитостью», легко справляются с перевозкой большой массы и являются мощными при небольшой скорости. Поэтому двигатель 406 известен своим надежным исполнением. Например, блок мотора выполнен из чугуна, как и его распредвал.

Двигатель 406 может быть выполнен в двух модификациях по типу системы подачи топлива. Изначально, еще в восьмидесятых годах, был сконструирован бензиновый мотор с карбюратором. В него устанавливали распредвалы с маркировкой 4061.1006015. Такой распределительный вал характеризуется двумя параметрами: фаза – 240, подъем клапана – 8 мм.

Эти характеристики распредвала обеспечивают отменную работу двигателя на низких оборотах, что важно для карбюраторных «тяговых» моделей Газ-3302 с разными агрегатами под капотом. Это могут быть моторы Заволжского Моторного Завода 406 серии:

  • ЗМЗ-4061.10 и ЗМЗ-4063.10 (Газель карбюратор).
  • ЗМЗ 40525 (Волга Евро-3).
  • ЗМЗ 40524 (Газель Евро-3).
  • ЗМЗ 40904 (УАЗ Евро-3).

Спустя 15 лет известный моторный завод создал улучшенную версию легендарного 406 мотора, в котором основным узлом системы питания является инжектор. С изменением технологии подачи топлива в цилиндр на принудительный впрыск под давлением, пришлось изменить и конструкцию распредвала. Теперь фаза составляет 252, а подъем клапана увеличился до 9 мм, так как с меньшими параметрами инжектор работает с перебоями и значительно снижается КПД мотора.

Этот распределительный вал вышел с маркировкой 406.1006015-10 и среди умельцев называется «инжекторным». Автомобили, в моторах которых стоит этот распредвал — инжекторные «Волги» с двигателями ЗМЗ-4062.10; ЗМЗ-4052.10; (Газель) ЗМЗ-40522.10; (УАЗ) ЗМЗ-409.10; ЗМЗ-40904.10.

То есть, этот распредвал подходит для серий моторов 406, 409 и 405, при условии, что они не карбюраторные, а с инжектором. Он придает мотору «резвость» на высоких оборотах, обеспечивая хороший разгон легкового автомобиля. Поскольку в четырехклапанных моторах находится два отдельных распредвала на впускные и выпускные клапаны, стоит понимать, что отличаются они между собой совсем незначительно – расположением штифта на конце вала, который можно переставить самостоятельно.
