Последствия демонтажа адсорбера

Определённая часть автомобилистов считает, что любые мероприятия, направленные на улучшение экологии автомобиля, отрицательно сказываются на эксплуатационных характеристиках силового агрегата. В частности, под такую критику попал и адсорбер, необходимость наличия которого, действительно, обусловлена требованиями экостандартов. Пессимисты утверждают, что это устройство не просто бесполезное, оно вредное, поскольку вместо экономии топлива даёт перерасход, вместо улучшения динамики – снижение приёмистости мотора и т. д.

В результате просто демонтируют устройство (или электромагнитный клапан). Насколько оправданы подобные действия, есть ли в них логика? С точки зрения влияния на работу двигателя – при исправном адсорбере оно практически нулевое, поскольку практически не влияет на работу топливной системы в части подачи бензина к мотору. Достигается ли при этом экономия? Теоретически – да, хотя и незначительно, поскольку часть бензина не испаряется, а возвращается в бензобак.

На практике проверить это достаточно трудно, особенно в количественных показателях. А если верить отзывам автовладельцев, то позитивные материалы встречаются намного реже отрицательных, хотя степень доверия к ним намного больше. В любом случае не следует ожидать от адсорбера какого-то чуда, особенно касательно экономии горючего. Честно говоря, и экологический вклад вряд ли можно назвать ощутимым, особенно по сравнению с функционированием каталитического нейтрализатора.

Что же касается заявлений о вреде устройства, они выглядят безосновательными. Вы можете убрать адсорбер и в 99% случаев не почувствуете никаких изменений в поведении двигателя. Впрочем, существует мнение, что поскольку бензиновые пары теперь конденсироваться не будут, то вы тем самым ликвидируете все искусственные препятствия на пути горючего к камере сгорания (клапана, датчики, сепаратор, фильтр).

Сама процедура отключения адсорбера состоит в добавлении на шланг, идущий от сепаратора, фильтра тонкой очистки (подходит от карбюраторных моделей ВАЗ). В этом случае бензиновые испарения благополучно будут улетать в атмосферу. При этом шланг, идущий от электромагнитного клапана, просто пережимают. Но поскольку работа адсорбера контролируется бортовым компьютером, такое изменение конструкции будет воспринято как поломка, с соответствующим загоранием Check Engine.

Чтобы убрать эту ошибку, потребуется перепрошивка ЭБУ. Из несомненных минусов такого шага можно назвать следующие: вы внесёте «посильный» вклад в ухудшение экологической обстановки. Минимальный, но всё же; в салоне может появиться запах бензина/солярки; такой же запах будет чувствоваться и рядом с машиной, но далеко не очевидно.

Есть и достоинства, которые также отмечены многими пользователями: когда адсорбер расположен в моторном отсеке, если его убрать, освобождается немало дефицитного пространства, ведь сама банка с активированным углём имеет солидные размеры; неустойчивая работа силового агрегата в режиме ХХ, как правило, пропадает; отпадает необходимость в замене вышедшего из строя клапана или других компонентов устройства. Идти на поводу доморощенных экспертов или придерживаться рекомендаций автопроизводителей – решать вам, но, если вы действительно принадлежите к той категории населения, которая неравнодушна к общемировым проблемам, включая экологические, топливный адсорбер будет полезным и даже необходимым элементом конструкции автомобиля.

Система улавливания паров бензина принцип действия.

Двигатель заглушен.

Когда двигатель автомобиля заглушен, в топливном баке создаётся давление за счёт испарения топлива. Пары топлива попадают в сепаратор. Туда же может попасть топливо под воздействием давления при полностью заправленном баке. Если бензин из за излишнего давления попадёт в трубопровод двухходового клапана, то сработает блокировочный и предохранительный клапаны. В этом случае происходит аварийный сброс давления наружу.

Сепаратор служит для отделения паров от бензина. Под воздействием давления открывается двухходовой клапан и пары по трубопроводу попадают в адсорбер, где происходит их поглощение активированным углём.

Работа после пуска двигателя.

После пуска и работы двигателя на холостом ходу, за счёт расхода топлива и снижения его объёма происходит снижение давления в бензобаке и перекрытие двухходового клапана. Это приводит к разобщению адсорбера и бензобака. В дальнейшем при продолжительной работе двигателя на холостом ходу в баке создаётся ещё большее разряжение и под воздействием давления паров из адсорбера двухходовой клапан открывается и производится частичная продувка адсорбера, то есть часть паров возвращаются в бак.
Когда скорость автомобиля будет выше 20 км/ч, температура двигателя не ниже 80 гр. С, расчёт подачи топлива в цилиндры будет осуществляться по замкнутому циклу, то есть с участием показаний датчика кислорода и двигатель будет работать не на холостых оборотах (дроссельная заслонка открыта более чем на 2%) начнётся процесс продувки адсорбера. При этом контроллер кратковременно начнёт подавать питание на клапан продувки адсорбера.

Частота импульсов зависит от режима работы двигателя и находится в пределах 16 Гц. При срабатывании клапана продувки происходит сообщение фильтрующего элемента адсорбера с атмосферой, откуда поступает наружный воздух, и впускным коллектором, куда попадают пары бензина выветриваемые из фильтрующего элемента. При снижении скорости автомобиля ниже 2 км/ч или открытие дроссельной заслонки больше чем на 98%, контроллер прекращает подачу питания на клапан продувки адсорбера.

02/10/2011

Как проверять клапан адсорбера, снятый с авто

Нужно взять подходящий по объему медицинский шприц, просто вытащить на 2-3 см поршень и подсоединить к отводящему штуцеру. Если надавить на поршень, он пойдет с трудом, что говорит о наличии в клапане давления. Теперь к электрической части КПА подсоедините аккумулятор и снова нажмите на поршень: сопротивление должно исчезнуть. Если этого не происходит, придется покупать новый клапан.

Казалось такой незаметный элемент, который на первый взгляд, не важен для автомобиля, но без которого он не может нормально работать. Появляются провалы, двигатель «троит» может даже разрушаться бензобак! И все это из-за неисправного клапана адсорбера

Многие не знают что это такое, как он работает и САМОЕ ВАЖНОЕ на что он влияет. Сегодня я постараюсь простыми словами все разложить по полочкам, а также описать основные признаки неисправности

Однозначно будет полезно, так что читайте – смотрите …

Для начала начнем с определения.

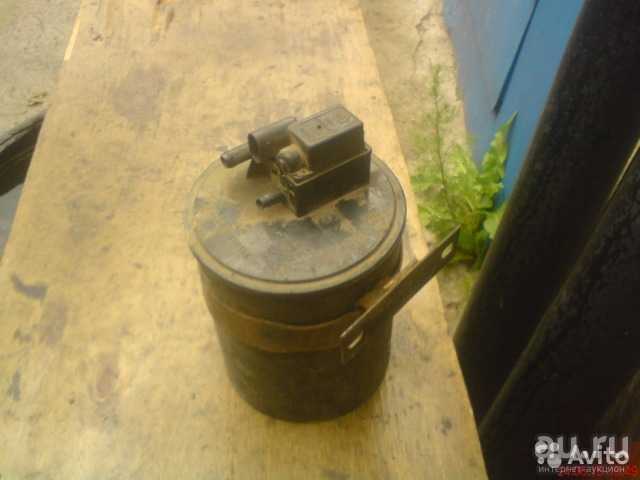

Адсорбер (от лат. sorbeo — поглощаю) – это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака. При работающем двигателе они направляются в систему впрыска топлива, а именно во впускной коллектор. При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.

Поломки адсорбера

Несмотря на простоту конструкции, адсорбер ВАЗ 2114 может сломаться и определяется это по нескольким признакам. Увеличение давления в топливном баке – один из них. Ранее было сказано, что пары поступают в адсорбер, но при его поломке они просто скапливаются в баке. Это может привести к деформации последнего. Выявить поломку можно очень просто – при выкручивании пробки с заливной горловины слышно шипение, будто воздух выходит изнутри.

И менее явный признак – это нестабильные холостые обороты. Правда, такой симптом проявляется несколько реже. Лучший способ решения проблем – это полная замена устройства, благо стоимость его относительно невысокая. Цена, в зависимости от производителя, колеблется в интервале 600-1200 рублей. Но некоторые автомобилисты решаются на то, чтобы убрать адсорбер ВАЗ 2114 полностью. Что же для этого нужно?

Принцип действия

Итак, как выглядит процесс продувки адсорбера в ВАЗ 2114? При стоянке автомобиля бензин из бака, испаряясь, попадает сначала в сепаратор. Там часть паров превращается в жидкость и стекает обратно. Оставшееся газообразное топливо, двигаясь по магистрали, попадает в герметичный адсорбер. Активированный уголь впитывает в себя пары и держит их в себе до момента запуска двигателя.

При включении зажигания от контроллера, управляющего двигателем, к клапану подается напряжение и он открывается. Во время работы мотора наполнитель нагревается и высыхает, выделяя пары бензина обратно. Они под действием разрежения во впускном ресивере всасываются в двигатель вместе с основной порцией топлива.

Замена сепаратора

Из-за того, что сепаратор представляет собой обычный бачок (чаще всего пластиковый), пытаться починить его подручными средствами вряд-ли стоит — ввиду высокой текучести бензина проблема может остаться, а время на ремонт окажется истраченным впустую. Именно поэтому самым лучшим вариантом в данной ситуации является замена (тем более, что новый сепаратор паров стоит совсем недорого).

Для замены этого устройства потребуется следующий комплект инструментов:

отвертка с крестообразным шлицем;
ключ на 8;
ключ на 10;
трещотка;
головка на 13.

Замена сепаратора

Сама замена сепаратора выполняется в следующем порядке:

Установить машину на яму или эстакаду.
Включить ручной тормоз.
Снять облицовку заднего бампера.
Отогнуть правую сторону обивки внутри багажника.
Выкрутить при помощи ключа на 10 гайку фиксации щитка сепаратора.
Снять пробку топливного бака.
При помощи отвертки ослабить крепление хомутика в месте подключения наливного шланга к трубке в нижней части автомобиля.
Снять шланг с наливной трубки.
При помощи головки на 13 выкрутить гайку фиксации хомута, прижимающего наливную трубку к кузову.
При помощи той же головки выкрутить крепеж кронштейна наливной трубы.
Ослабить хомутик, удерживающий шланг вентиляции бензобака на штуцере наливной трубки.
Снять шланг системы вентиляции со штуцера.
Вынуть наливную трубку из сепаратора.
Снять уплотнительное кольцо с места соединения щитка сепаратора и трубки.
Выкрутить болт, крепящий щиток сепаратора к кузову авто (потребуется ключ на 8).
Отвести щиток сепаратора и сепаратор в сторону.
Ослабить хомутик, фиксирующий шланг сепаратора.
Снять шланг сепаратора со штуцера.
Снять старый сепаратор.

Новый сепаратор паров бензобака следует устанавливать в точно таком же порядке, но в обратной последовательности.

Как избавиться от адсорбера?

Первым делом ответьте на один вопрос: «А надо от него избавляться?». Преимущества у этого устройства имеются, пусть и незначительные. Но чтобы «операция» прошла успешно, вам потребуется:

Приобрести пробку заливной горловины бензобака.
Заглушить трубки, идущие от бака к адсорберу.
В некоторых случаях сменить прошивку.

Дело в том, что при поломке появляется оповещение «Check Engine», сигнализирующее о наличии поломки в системе автомобиля. Чтобы она не появлялась, нужно прописать в алгоритме работы ЭБУ, что опрос датчика адсорбера проводить не требуется. Только в этом случае работа всех систем автомобиля будет нормальной.

Конечно, стоит упомянуть и экономию бензина – пусть, она небольшая, но все же есть. При прохождении технического осмотра проблем не возникнет, так как газоанализатор проводит замер только уровня СО в выхлопе. Сколько паров бензина из бака выходит – это не фиксируется, техники могут только визуально определить, что адсорбер отключен или демонтирован.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Многих владельцев автомобилей может интересовать вопрос о том, как проверить адсорбер и клапан его продувки когда диагностика показала его неисправность (выскочила ошибка абсорбера). Сделать подобную диагностику вполне можно в гаражных условиях, правда, для этого необходимо будет демонтировать или полностью адсорбер или только его клапан. А чтобы провести такую проверку понадобятся слесарные инструменты, многофункциональный мультиметр (для замера значения изоляции и «прозвонки» проводов), насос, а также источник питания 12 В (или аналогичный аккумулятор).

Конструкция сепаратора

Сепаратор паров бензина ваз 2114 представляет собой небольшой, полностью герметичный бачок, выполненный из металла либо ударопрочного пластика. Он установлен в правой задней части автомобиля на специальном кронштейне. При помощи системы шлангов он соединен с бензобаком (откуда через дренажные трубки поступают пары) и с двухходовым клапаном. Полный объем этого устройства составляет 7 литров.

Попадая в этот бачок, пары скапливаются в нем и, за счет увеличения концентрации и охлаждения — конденсируются. Капли конденсата оседают на стенках и донце, после чего постепенно стекают обратно в бензобак. Те же пары, что не успели конденсироваться, поступают в сторону двухходового клапана. Из его названия нетрудно догадаться, что работает он сразу в обе стороны — «на впуск» атмосферного воздуха внутрь бака и «на выпуск» топливных паров наружу.

Несмотря на очевидную простоту системы вентиляции топлива и минимум расположенных в ней деталей, она все же ломается, приводя к довольно неприятным последствиям.

Так, признаками поломки сепаратора паров могут являться:

запах топлива внутри салона;
запах топлива около автомашины (при этом с момента заправки прошло много времени);
пятна бензина около горловины бака;
капли топлива на грунте после длительной стоянки.

Заметив эти признаки, можно сделать вывод о том, сепаратор бензобака ваз 2114 треснул или прохудился, и больше не справляется со своей задачей.

Как определить проблему в работе?

Самыми распространенными симптомами при неисправной работе, можно выделить:

1) Иногда двигатель на холостых оборотах начинает работать нестабильно;

2) При засорении можно почувствовать небольшое увеличение в расходе топлива;

3) Мотор автомобиля не заводится с первого раз на горячую;

4) Ощутимая потеря тягового усилия на низких оборотах. На более высоких оборотах – менее чувствительна потеря крутящего момента.

Также распространением нарушением в работе, является появление трещин на резиновых заглушках. Через эти трещины (отверстия) подсасывается дополнительное количество воздуха, и в следствии, приводит к нарушениям в работе двигателя.

Последствия демонтажа адсорбера

Из чего состоит датчик уровня топлива и как работает

Датчик уровня топлива может работать исправно продолжительное время. Сам механизм не относится к числу наиболее болезненных мест ВАЗ-2114, но, как и все другие устройства, рано или поздно выходит из строя. Его поломка чаще всего обусловлена тем, что ДУТ находится в неблагоприятных условиях.

Корпус устройства достаточно хрупок, что часто приводит к поломке датчика от механических повреждений. Кроме всего прочего, постоянные перепады температур изрядно снижают срок его службы. Особенно болезненно датчик топлива ВАЗ-2114 переживает морозное время года.

В автомобиле ВАЗ-2114 чаще всего можно встретить датчик типа БМ-150. Независимо от конструктивной особенности, работа каждого контролера топлива основана на измерительном поплавке, выполненном из легкого материала. Принцип работы устройства следующий: определенному количеству бензина в баке соответствует уникальный сигнал. Конструкция также включает в себя рычаг и резисторный элемент.

Как проверить клапан адсорбера

Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:

Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).
Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
Отключить от клапана входной и выходной воздушные шланги.
С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов)

При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся

В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.
Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.

Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона. Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.

Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.

Распространенные неисправности ДУТ

Часто водитель может наблюдать следующую ситуацию: во время поездки по ровной дороге на панели приборов отображается информация о полном баке, а после езды по бездорожью, о пустом. Показания прыгают, что является ярким свидетельством неисправности ДУТ ВАЗ-2114. Проявляется данный недуг зачастую по причине износа контактных дорожек.

Исправить ситуацию в некоторых случаях можно достаточно легко – загнуть бегунок таким образом, чтобы он находился выше истертого на схеме места. Но такое решение проблемы не всегда уместно. Порой приходится заменять полностью весь регулятор.

К прочим неисправностям механизма стоит отнести:

Указатель находится на нуле – вероятней всего проблема связана с ограниченным ходом поплавка.
Не загорается лампочка низкого уровня топлива – возможна проблема с потенциометром.
При пуске двигателя не происходит загорание индикатора – проблема с электроникой.
Некорректность отображаемых на приборной панели данных – следует проверить герметичность поплавка.

В случае появления подобных симптомов неисправности устройства специалисты также рекомендуют проверять все крепящие провода датчика гайки. Крепящие элементы зажимают массу, поэтому, если затянуты они плохо – контакт будет то появляться, то пропадать. Если датчик не показывает уровень топлива ВАЗ-2114, то контакты необходимо почистить, а если это не удается сделать, то их можно вовсе полностью заменить.

Назначение адсорбера топливной системы

Не секрет, насколько серьезно производители авто относятся к соблюдению экологических стандартов. При этом по нормам евро-3 вредные вещества (в частности, и пары бензина) нельзя допускать в атмосферу.

Ловить эти газы и не давать им выйти за пределы автомобиля – вот для чего нужен адсорбер. В качестве абсорбента, который берет на себя функцию поглощения, выступает обычный активированный уголь. Чтобы было более понятно, конструкцию и принцип работы адсорбера рассмотрим на примере ВАЗ-2110-12.

В указанных выше моделях устройство для улавливания паров бензина состоит из нескольких основных элементов.

Трубок паропровода;
шлангов;
продувочного клапана;
трубки для слива, бензина;
сепаратора паров;
гравитационного клапана;
адсорбера.
