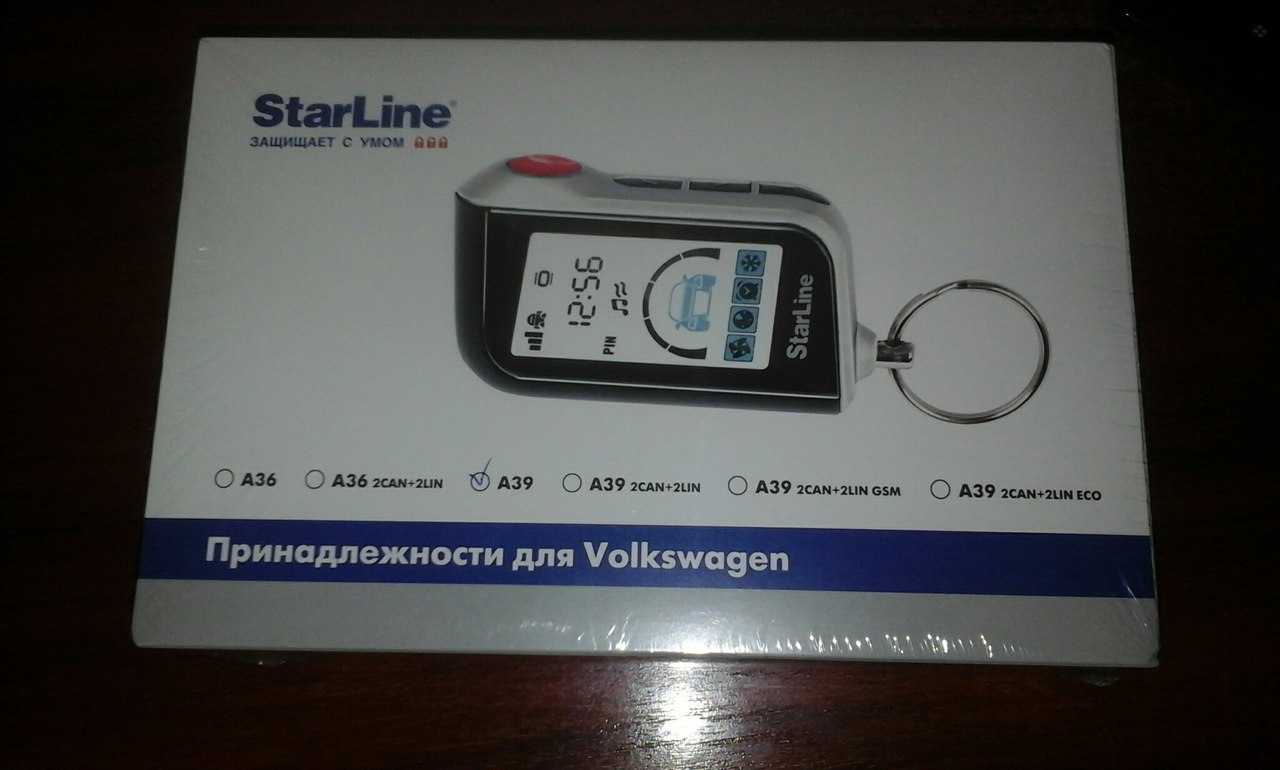

Обзор сигнализации старлайн а39

Возможные проблемы и что делать

Иногда при открытии багажного замка возникают проблемы. Некоторые из них можно решить самостоятельно, а другие требуют привлечения мастера.

Не открывается

Багажник машины может не открываться по нескольким причинам. Для начала следует убедиться, что команда по охране была принята (что подтверждается соответствующими сигналами). Если ответа не последовало, действуют следующим образом:

  1. Снимают автомобиль с режима охраны.
  2. Кратковременно нажимают 5 раз кнопку «Валет». После этого должно прозвучать 5 сигналов сирены и 1 на брелоке. На пульте должна появиться надпись «AF» (режим настроек).
  3. Для входа в меню настроек долго нажимают клавишу «3» до звукового сигнала, затем кратко надавливают эту же кнопку.
  4. С помощью клавиш «2» и «3» просматривают настройки, отображаемые кодом 11-2, где 11 — номер опции, 2 — ее настройка. Правильный код управления багажником — 13-1. Если стоят другие цифры настройки, их меняют при помощи клавиши «1».
  5. Для сохранения настроек заводят автомобиль.

Если с включением функции проблем не возникало, то причина неисправности может заключаться в сервоприводе. Когда багажник открывают брелоком Starline A93, следует прислушаться: если раздается щелчок, то питание на привод поступает, но у него сломана зубчатая рейка, либо неисправен узел разблокировки.

Еще одна возможная причина неисправности — повреждение жесткой тяги, открывающей замок багажной крышки. В процессе эксплуатации она может деформироваться или слететь с рабочей позиции.

Если при подаче команды не слышно никаких звуков, значит причина поломки заключается в повреждении проводов, сбое работы силового реле, управляющего сервоприводом, или перегорании предохранителя. Для устранения неисправности следует обращаться к автоэлектрику.

В холодное время года багажник может не открываться по простой причине — замерз замок. Для исключения данного явления рекомендуется обрабатывать замки специальными составами.

При открытии багажника блокируются двери

Блокировка дверей при открывании багажника может быть связана с несоответствием прошивки сигнализации Старлайн А93 и марки автомобиля (часто встречается в моделях A 63, E 90). В этом случае требуется внести изменения в программное обеспечение центрального блока.

Если неисправность связана с электронной составляющей охранной системы, то стоит обратиться к специалисту. Автоэлектрик проверит все провода сигнализации, целостность контактов, состояние главного блока. При необходимости производится замена деталей, вышедших из строя, перепайка соединений. При попадании влаги блок подвергается сушке.

При открытии багажника срабатывает сигнализация

Если при открытии замка на задней двери срабатывает сирена, то это может быть связано с несколькими причинами:

  1. Несовместимость прошивки охранной системы с маркой автомобиля. Для устранения проблемы нужно перепрошить сигнализацию. При этом возможна установка не самых новых программ.
  2. Тяжелая дверь или завышенная установка датчика. В данном случае крышка багажника не поднимается на нужную высоту, концевик не срабатывает. В результате система включает защиту. Выявить данную причину легко — достаточно приподнять крышку рукой. Если сирена не включилась, то необходимо отрегулировать положение датчика.
  3. Объединение с датчиком капота. При установке сигнализации датчики капота и багажника могут соединяться 1 кабелем, что ведет к их зависимости друг от друга. В таком случае следует установить диоды в разрыв шнура либо разделить провод в главном блоке.

После диагностики и устранения проблемы багажную крышку можно снова открывать с брелка сигнализации Starline A93.

Источник

Как подключить?

Типовая A91 представлена в инструкции по эксплуатации и установке, которая идет в комплекте. В зависимости от машины и особенностей электрической сети автомобиля процедура подсоединения проводов может иметь определенные отличия.

Как должен подключаться разъем управляющего модуля сигнализации с 18 контактами:

  1. Контакт черного цвета – заземление, подсоединяется к кузову машины или любому минусовому проводу.
  2. На разъеме есть петля с черным кабелем. Если машина оборудована коробкой-автомат, то ее трогать не надо. Если стоит МКПП, то петлю следует разрезать.
  3. Черно-зеленый и желто-зеленый контакты подсоединяются к световым поворотным огням.
  4. Контакт серого цвета предназначен для подсоединения питания сирены.
  5. Черно-синий кабель идет к концевым переключателям, монтирующимся в дверях.
  6. Серо-оранжевый контакт соединяется с концевым выключателем капота. Этот проводок подключается к контроллеру температуры силового агрегата.
  7. Бело-оранжевый кабель подсоединяется к концевику двери багажного отсека.
  8. Розовый кабель соединяется с отрицательным контактом обходчика иммобилайзера.
  9. Черно-серый кабель используется для осуществления контроля по сигналу от генераторного устройства, это необходимо для реализации автозапуска мотора.
  10. Фиолетово-оранжевый контакт надо подсоединить к стояночному тормозу.

Подключение разъема с 18 контактами

Для подключения шестиконтактного штекера, предназначенного для автозапуска мотора, надо сделать следующее:

  1. Контакт красного цвета — плюсовой, подсоединяется к плюсу розового провода центрального замка.
  2. Кабель желтого цвета – выход для поддержания зажигания.
  3. Контакт синего цвета трогать не нужно.
  4. В этом разъеме есть два желто-черных контакта — один более толстый, другой тоньше. С ними надо действовать следующим образом — на замке зажигания разрезается красный кабель, после чего толстый провод подсоединяется к стартерному устройству, а тонкий — к замку.
  5. Зеленый контакт трогать не надо, он не задействован.

При подключении надо учитывать распиновку замка:

  • синий контакт — положительный выход для контроллера вставляющегося ключа;
  • провод черного цвета – при открытых дверях образуется минус;
  • контакт красного цвета — положительный, подсоединяется к стартерному устройству;
  • сине-черный выход — положительный, образует плюс после активации зажигания;
  • зеленый контакт — образует плюс в цепи после установки ключа;
  • белый провод идет к светодиодной лампочке;
  • розовый контакт подключается к положительной клемме аккумуляторной батареи.

Как подключиться своими руками к центральному замку:

  • контакт голубого цвета подсоединяется к белому выходу замка;
  • кабель желтого цвета должен быть подключен к коричневому контакту;
  • для синхронизации работы противоугонной установки и замка в водительскую дверь надо установить активатор.

Для подсоединения концевиков осуществляется монтаж новых переключателей вместо установленных, распиновка разъема такова:

  • сине-белый контакт подключается к переключателю в двери водителя;
  • черно-белый выход соединяется с концевиком в левой задней двери;
  • коричневый провод подключается к устройству в двери спереди справа;
  • бело-красный кабель идет к концевому переключателю двери справа сзади.

Характеристики и функции брелка Старлайн А94

Оригинальный брелок Starline A94 2can отличается повышенным уровнем защищённости сигнала благодаря системе шифрования twage. Стоит отметить, что уровень криптозащиты основного пульта управления такой же, как и у дополнительного. Выбранный производителем способ шифрования сигнала делает интеллектуальный взлом со стороны код-грабберов маловероятным.

В комплектацию противоугонной системы А94 входят две брелка. Один из них выполняет роль основного, имея в несколько раз больший радиус действия и жидкокристаллический дисплей. Число кнопок такого пульта равно четырём. Второй же брелок играет роль дополнительного. Радиус его действия в идеальных условиях равен всего 17 метрам, кнопок три, а экрана нет. Но его достаточно для активации и выключения большинства функций безопасности и некоторых сервисных.

  • возникает тревожный сигнал из-за срабатывания датчиков;
  • система выполняет команды любого брелка;
  • функции или режимы работы комплекса каким-либо образом претерпели изменения.

На экране главного пульта управления регулярно высвечиваются сведения о текущем состоянии противоугонного комплекса. В случае каких-либо изменений автоматически срабатывают подсветка и звуковые сигналы. Возможно включение виброрежима.

Помимо общих сведений о безопасности авто, дисплей основного брелка позволяет узнать о том, каковы температура салона и мотора, текущее время, уровень напряжения в сети и то, включён ли будильник для автозавода двигателя. Все данные на него передаются с помощью встроенного GSM-модуля. Именно основной пульт управления позволяет пользоваться возможностями системы на максимальном уровне, включая служебный режим Slave.

Багажник не открывается

Одной из причин также могут являться погодные условия, которые влияют на работоспособность датчика В результате он не может корректно передать сигнал от пульта к багажному отсеку.

Стандартные методы решения проблем:

  1. Провести диагностику сервопривода сигналки. Во время открывания багажника должен издасться щелчок. Если его не слышно, значит привод испорчен. В случае неисправности необходимо заменить винтовой зажим, который крепит тягу к устройству открытия багажника.
  2. Проверить проводку на наличие шумов. Если имеются поврежденные элементы, то необходимо заменить предохранитель. Для выполнения таких операций нужно обратиться к электрику в автосервисе.

При сбившихся настройках нужно:

  1. Выключить режим охраны.
  2. Нажать на кнопку Valet пять раз и включить зажигание. На экране коммуникатора появится значок с надписью AF.
  3. После длительного нажатия на третью кнопку и соответствующего звука включится режим настройки. Нажать клавишу 3 еще раз на несколько секунд.
  4. При помощи второй или третьей кнопки выбрать пункт под номером 13 для настройки канала.
  5. Установить значение 1 напротив цифры 13 с помощью короткого нажатия на клавишу один.
  6. Выключить зажигание.

Что делать, если при открытии багажника с брелка блокируются двери?

Надо убедиться в соответствии версий прошивок. Если программное обеспечение микропроцессорного блока было обновлено, возможно, причина заключается в несоответствии прошивки с моделью машины. Для устранения проблемы надо откатить прошивку на одну версию назад и еще раз попробовать воспользоваться функцией. Если проблема заключается в электронной составляющей, то лучше обратиться к специалистам.

Для устранения поломки выполняются действия:

  1. Пульт управления сигнализацией удаляется из памяти микропроцессорного блока и привязывается к модулю заново. Иногда решить проблему можно путем перепрограммирования.
  2. Выполняется всех электроцепей противоугонного комплекса. Надо проверить провода, подключенные к микропроцессорному модулю. Причина проблемы иногда заключается в их замыкании или обрыве. Повреждение изоляционного слоя также может привести к неполадке. Проверка выполняется квалифицированным электриком с соответствующим тестером.
  3. Производится диагностика работы микропроцессорного блока. Причина его сбоев может заключаться в попадании влаги внутрь устройства. Нужно разобрать корпус модуля, произвести его диагностику на предмет поврежденных элементов и контактных дорожек. Вышедшие из строя компоненты подлежат перепайке, но это надо сделать аккуратно, используя паяльник с тонким жалом. При наличии следов влаги плату следует просушить, но ее нельзя класть на батарею или рядом с газовой печкой. Не допускается просушивание платы строительным или бытовым феном.

Что делать, если при открытии багажника с брелка срабатывает сигнализация?

Если сигналка Старлайн А93 автоматически активируется при открытии двери багажного отсека, то причина может заключаться в слишком большом весе самой двери багажника.

Кроме этого, причина может быть в завышенной установке контроллера. При подаче команды с коммуникатора замочное изделие отключается от блокировки, но дверь багажника не может открыться. Она немного приподнимается, но этого недостаточно для срабатывания концевого переключателя, в результате происходит повторная активация защитной функции. Если в момент разблокирования устройства поднять крышку рукой и сирена не включится, это говорит о необходимости проведения механической регулировки.

В зависимости от метода подключения концевые переключатели капота и багажного отсека могут соединяться одной электролинией по умолчанию. В результате они будут независимы относительно друг друга, но их активация будет выполняться синхронно. Для решения проблемы требуется разделение импульсных сигналов, для этого в разрыв электроцепи надо установить диодные элементы. Если они перегорают, то следует выполнить разделение электроцепей в микропроцессорном блоке.

Возможные неисправности Старлайн А94

Иногда система может сбоить и доставлять хлопоты своему владельцу. Нужно знать, к чему стоит быть готовым, а также какие наиболее частые проблемы касаются покупателей охранной системы Старлайн.

Почему не реагирует брелок

Иногда связь между машиной и пультом пропадает. Причиной неисправности бывает.

  1. Наличие помех. Городские условия создают массу препятствий на пути сигнала. Для уменьшения этой проблемы необходимо активировать режим «мегаполис», который многократно усиливает его.
  2. Нерабочая батарейка. Батарея может разрядиться, из-за чего приемник попросту не принимает команды. Необходимо заменить элемент питания.
  3. Севший аккумулятор автомобиля также может стать причиной сбоя. Нужно проверить его исправность.
  4. Спрятанный приемник. Приемник сигнала должен быть расположен на лобовом стекле, вдали от металлических деталей.
  5. Программные сбои. Решается новой привязкой брелка к охранной системе.

Почему не гаснет подсветка брелка

Иногда владельцы авто сталкиваются с проблемой, что дисплей пульта продолжает работать даже при постановке машины на охрану. Чаще всего подсветка отказывается выключаться из-за сломанного транзистора управления. Решается проблема в любом сервис-центре Старлайн, где могут осуществить ремонт пульта и поменять элементы.

Загорается постоянно индикатор

Еще одна неисправность – непрерывно работающий светодиод. Первоначально следует проверить концевики капота, багажника, все активные режимы системы Старлайн А94. Далее нужно приступать к углубленному изучению проблемы:

  • вход ручного тормоза должен быть выведен на массу;
  • если активирован режим Slave, то необходимо увеличить радиус действия метки;
  • проверить по меню AF пункты 11, 23, 24, установив их в положение один.

Starline A94 срабатывает ночью

Система Старлайн А94 регулирует громкость сигналов. Необходимо войти в меню программирования функций, где выбрать пункт Soun. Затем длительно нажать клавишу три до звукового сигнала и осуществить еще одно короткое нажатие. Появится индикация значения громкости, которую можно отрегулировать клавишами 1,2 или 3. Возврат осуществляется автоматически.

Постоянное срабатывание сигнализации Старлайн может происходить из-за слишком чувствительного датчика удара. Его параметры также можно отрегулировать.

  1. Нажимаем клавишу три надолго, а потом еще раз коротко. При помощи первых двух кнопок регулируем тревожный уровень чувствительности.
  2. Затем опять жмем на три длительно, потом коротко. Выставляем уровень для предупредительного сигнала.
  3. Жмем третью клавишу долго, а затем коротко, чтобы зафиксировать установленные значения.

Где находится сервисная кнопка Старлайн

Для того чтобы перезапустить систему, тем самым вызвав обнуление параметров, потребуется наличие ключа от авто и сервисной кнопки Валет. Данная секретная клавиша позволяет полностью скидывать настройки. При установке постарайтесь узнать место монтажа. Если сигнализацию Старлайн А94 ставили до вас, то нужно поискать кнопку возле следующих областей.

  1. Центральная консоль, под декоративным пластиком близи рулевой колонки.
  2. Под перчаточным ящиком или внутри отсека.
  3. Возле пепельницы или под ней.
  4. Иногда кнопка сброса может располагаться внутри специальных кармашков для мелочей.
  5. Вблизи центрального тоннеля, между сиденьями.
  6. Рядом с коробкой предохранителей.
  7. В непосредственной близости от педального узла.
  8. На дверных картах.

  1. Выключаем зажигание.
  2. Нажимаем сервисную клавишу девять раз, чтобы обнулить первую таблицу программирования.
  3. Включаем зажигание. Автомобиль произведет девять звуковых и световых сигналов, свидетельствуя о том, что вошел в подходящий режим.
  4. Для полного обнуления стоит провести данную процедуру дважды – второй раз необходимо нажимать кнопку уже десять раз, чтобы обнулить вторую таблицу.
  5. После окончания необходимо один раз нажать сервисную кнопку, а затем прослушать сигнал сирены.
  6. Кликнуть К1 брелка Старлайн А94. Машина подаст сигнал, означающий возврат к стандартным настройкам.
  7. Выключаем зажигание. Автомобиль три раза моргнет аварийкой, свидетельствуя об успешном окончании процедуры.

Брелок постоянно светится и

Причин может быть несколько – чаще всего это короткое замыкание или системная неисправность. Решать проблему с пультом рекомендуется в специализированном сервисном центре Старлайн.

Блокировка дверей при открытии багажника

Чтобы проверить состояние охранной системы необходимо коротко удерживать первую кнопку на брелке. На дисплее коммуникатора должен загореться значок замка.

Важно знать

При выключенном режиме охраны, двери могут блокироваться самостоятельно.

Инструкция по устранению самостоятельному решению проблемы:

  1. Начать необходимо с пульта управления — удалить его из памяти микропроцессорного блока и привязать к модулю заново. Можно попробовать решить неисправность перепрограммированием.
  2. Длаее нужно проверить целостность проводов сигнализационной системы, подключенных к микропроцессорному модулю. Причина может заключатсья в их замыкании, обрыве или повреждении изоляционного слоя.
  3. Продиагностировать работоспособность микропроцессорного отсека. Измеряется сопротивление и напряжение при помощи авометра. Проводится чистка процессорной платы и контактных дорожек кисточкой и ватным диском.
  4. Перепаять испорченные детали и провода микропроцессорного отсека. Просушить плату после пайки.
  5. Заменить модуль управления сигнализации. Произвести сборку пульта в обратной последовательности.

Полезно знать

Решение проблемы с блокировкой дверей осуществляется только опытным специалистом, который имеет достаточно знаний для перепрограммирования блока управления.

Блокировка бензонасоса сигнализацией

Реле блокировки в системе Старлайн А91 может быть установлено на цепь питания бензонасоса. Соответственно, оно может сбоить – двигатель может не запускаться вовсе или заводиться на несколько секунд и глохнуть. При возникновении таких неисправностей необходимо проверить соответствующее реле на исправность контакта.

Как снять блокировку бензонасоса

Снять блокировку можно путем отключения реле блокировки и соединения проводов напрямую.

Также владельцам систем Старлайн А94 и А96 желательно проверить исправность обходчика иммобилайзера, который может быть причиной неисправности. Вероятной проблемой является обрыв проводов или непостоянный контакт проводов. В этом случае потребуется проверить кабель на контакт реле и бензонасос при помощи лампочки (12 Вольт). Тестер здесь не поможет, ведь он не покажет наличие плохого контакта. Часто проблема возникает из-за штекера топливного модуля, который должен обеспечивать надежный контакт.

Управление сервисным режимом Старлайн А93

Согласно инструкции, переход в данное положение для системы Старлайн А93 осуществляется несколькими способами:

  • при помощи нажатия кнопок на брелоке;
  • модели нового образца поддерживают опцию сервиса курсорным способом. Это актуально для пультов, оснащенных жидкокристаллическим дисплеем;
  • при помощи голосовых команд через телефон. Для этого необходимо наличие GSM-модуля и СИМ-карты в системе;
  • через отсылку СМС с соответствующим кодом;
  • посредством активации режима на сайте Старлайн. Опция будет доступна после авторизации и входа в личный кабинет.

Ниже подробно рассмотрен каждый способ перехода в данное состояние.

Как включить звук на брелке сигнализации Старлайн с автозапуском

Модели Starline A93, A96, а также Е90 обладают рядом дополнительных функций, облегчающих жизнь владельцу. Так, владелец авто может не только активировать режим бесшумной охраны – на пульте необходимо нажать клавишу один длительно, а затем еще раз нажать вторую кнопку коротко. К тому же, система предоставляет опцию по выставлению параметров сигнала.

Для входа в меню программирования звуковых функций, необходимо зажать четвертую клавишу. Сначала брелок издаст один длительный, затем два коротких сигнала. На экране появится соответствующее меню с возможностью выбора подходящего режима:

  • громкие сигналы – ГРУБ;
  • тихие сигналы – СЛАБ;
  • только вибросигнал – ВИБР;
  • сигнализация Сирена – СИГ1;
  • сигнализация Трель – СИГ2.

Настройка автозапуска сигнализации Starline A93

Заводим автомобиль:

  1. Перевести ручку КПП в положение нейтраль/parking (выключить все передачи);
  2. Выключить зажигание и вытащить из него ключ (двигатель должен быть включенный);
  3. Активировать стояночный тормоз (на механике)
  4. Плотно захлопнуть все двери, а также капот и крышку багажника;

Если пропущен какой-то этап, удаленный запуск невозможен. Но при правильной подготовке машины (мотор заглушен самой сигнализацией), ее можно завести с пульта разными вариантами.

Нажмите и удерживайте кнопку 1 (до появления двух мелодичных сигналов), затем отпустите кнопку

Периодический запуск двигателя с брелока:

Особенно эта функция актуальна в зимнее время, когда требуется периодический прогрев двигателя. Брелок starline a93 может автоматически запускать двигатель для прогрева (через 2, 3, 4, 24 часа).

Как настроить автозапуск по времени

Сигнализация «Старлайн А93» позволяет производить регулярный запуск двигателя автомобиля через равные промежутки времени. Период запуска может быть задан в интервале от 2 часов до 24 часов с минимальным шагом в 2 часа.

Чтобы активировать режим, необходимо:

  • установить курсор брелка на иконку с изображением песочных часов и коротко нажать на кнопку №1 – автомобиль отреагирует одним световым сигналом, а брелок – одним мелодичным звуком;
  • на дисплее брелка 4 секунды будет высвечиваться текущее значение периода автозапуска двигателя автомобиля (к примеру, «4Н» означает, что двигатель будет запускаться через каждые 4 часа).

Чтобы изменить период автозапуска двигателя, нужно легко нажимать на кнопку №1 до тех пор, пока на дисплее не высветится нужное значение. Каждое нажатие на кнопку №1 увеличивает период автоматического запуска на 2 часа.

После того, как на дисплее высветится нужное значение периода автозапуска, нажимают на кнопку №1 и удерживают ее до мелодичной трели, либо дожидаются автоматического сохранения выбранного периода автозапуска, которое произойдет через 4 секунды после выбора нужного параметра. При этом на брелке прозвучит два коротких мелодичных сигнала, а на его дисплее начнет высвечиваться иконка с изображением песочных часов. Через несколько секунд после установки выбранных параметров двигатель будет автоматически запущен и прогрет.

Активируем режим автозапуска по температуре

Эта функция отслеживает температуру воздуха на улице и при необходимости запускает двигатель автомобиля для прогрева. Температура запуска устанавливается в границах от -3 оС до -27 оС, минимальный шаг составляет 3 оС. Минимальный промежуток времени между повторными запусками (без учета времени, затраченного на прогрев двигателя) составляет 60 минут. После того, как пользователь активирует функцию запуска двигателя по температуре, количество температурных запусков не ограничивается.

Для включения режима автозапуска двигателя по температуре выполняют следующие действия:

  • жмут на иконку с изображением ключа и на кнопку №1 – автомобиль реагирует одним световым сигналом, а брелок однократно издает мелодичную трель;
  • в течение следующих 4 сек. на дисплее брелка отображается текущее значение температуры запуска;
  • чтобы изменить значение температуры, нужно надавливать на кнопку №1 (1 нажатие = 3 оС);
  • после выбора нужных температурных параметров удерживают кнопку №1 до звукового сигнала, либо дожидаются автоматического сохранения, которое происходит через 4 секунды.

Если функция автозапуска двигателя по температуре успешно активирована, то брелок издает два коротких мелодичных сигнала, а иконка с изображением ключа на дисплее брелка становится активной.

Автозапуск по будильнику

При активации данной функции двигатель автомобиля будет автоматически запущен в заданное время. Для активации функции осуществляют следующие действия:

  • курсор брелка подводят к иконке с изображением часов и коротко нажимают на кнопку №1, после чего автомобиль издает один световой сигнал, а брелок – один мелодичный звук;
  • на дисплее брелка высвечивается время, спустя которое двигатель автоматически запустится по будильнику;
  • через 5 сек. на брелке возобновляется индикация текущего времени.

Функция автозапуска двигателя по будильнику активируется на один цикл запуска. О том, что режим успешно включен, свидетельствуют активные иконки с изображением часов и колокольчика на дисплее брелка.

Обзор модели Старлайн А96

Охранная система Starline A96 является одной из самых популярных и продвинутых моделей автосигнализаций, доступных сегодня на рынке. Сигнализация обладает массой преимуществ и пользуется популярностью среди владельцев различных автомобилей, начиная от 2105 и заканчивая моделям KIA. Сегодня на рынке представлено несколько разных вариантов, немного отличающихся характеристиками.

Базовая версия 2 кан 2 лин имеет все необходимые функции, включая бесшумную постановку и снятие с охраны, режим турботаймера, дистанционный запуск двигателя, а также настройку практически по всем требуемым параметрам. Диалоговый код позволяет существенно снизить риск угона авто, а специальная блокировка при помощи PIN-кода защищает владельца в случае утери ключей.

Продвинутая модель 2can 2lin GSM относится к этой же линейке, но имеет дополнительный модуль, позволяющий удаленно управлять при помощи СМС-сообщения или телефонного звонка. Также имеется система самодиагностики, и владелец получает на мобильный телефон извещение о неисправностях. Использование специальной защиты от радиопомех гарантирует отличный сигнал даже в городских условиях.

Система 2can 2Lin GPS использует возможности спутниковой связи. Автомобиль имеет соединение с Глонасс, что позволяет вызвать помощь в экстренных случаях. Плюс ко всему владелец может определить месторасположение автомобиля непосредственно с телефона при помощи трекера.

Инструкция по установке Старлайн А96

  • набор ключей с накидными головками;
  • дрель со сверлами;
  • набор для пайки: паяльная лампа, канифоль, олово и т.д.;
  • термоусадочные трубки, изоляционная лента.

  1. Автосигнализация устанавливается исключительно на автомобили с электрической цепью в 12 вольт. Главный блок желательно разместить в месте, защищенном от вибраций. Наиболее предпочтительным является место установки под приборной панелью – это гарантирует скрытость от посторонних взглядов, а также минимальную длину соединительных проводов. Фиксация блока происходит при помощи саморезов или двустороннего скотча, чтобы исключить вероятность самопроизвольного перемещения.
  2. Приемопередатчик с сигнальным диодом крепится на лобовом стекле автомобиля. Основным условием является отдаленность от металлических деталей не менее 5-ти сантиметров, чтобы избежать помех или искажения при приеме сигналов. Датчик температуры в салоне крепится так, чтобы он находился вдали от источников тепла или прямых лучей солнца для корректной работы.
  3. Датчик температуры двигатели необходимо крепить на его корпусе, одном из болтов М6. Желательно присоединять его ближе к крышке картера, а не головке цилиндров.
  4. В подкапотном пространстве также монтируется сирена. Основное условие – избежать попадания влаги, а также разместить ее вдали от больших источников тепла, чтобы исключить оплавление рупора. Также провода подключения сирены не должны быть доступны из-под машины, чтобы злоумышленник не мог обрезать их.
  5. Датчик удара размещается вблизи центральной стойки. Желательно смонтировать его так, чтобы можно было получить доступ к настройкам чувствительности если он срабатывает слишком часто.
  6. Сервисная кнопка Valet устанавливается в доступном, но скрытом от глаз месте. Подойдут внутренние стороны карманов для мелочевки, центральный тоннель между сиденьями, плоскость под декоративными заглушками передней панели и т.д.
  7. Также для подключения и настройки автоматического запуска на автомобилях, оснащенных механической КПП потребуется программирование нейтрали и подключение концевиков к ручному тормозу. Если машина оборудована автоматической коробкой передач, то владелец обязательно должен переводить рычаг в положение паркинг, иначе автозапуск не будет произведен.

  • черный. Отрицательный контакт, который необходимо прикрепить к кузову автомобиля, это масса;
  • красный. Плюсовой провод, который рекомендовано подключать к аккумуляторной батарее или замку зажигания.

Если автомобиль можно завести при помощи кнопки Старт, то подключение осуществляется несколько другим образом:

  • красный контакт крепится к аккумулятору, однако через предохранитель, рассчитанный на силу тока не более 30-ти ампер;
  • провод синего цвета подключается к педали тормоза;
  • желто-черный кабель присоединяется к кнопке старта;
  • желтый и зеленый контакт остаются незадействованными.

Для реализации автозапуска и турботаймера используется дополнительный алгоритм:

  • красный провод подключается к батарее;
  • желтый кабель к системе зажигания;
  • зеленый – к выходу АСС;
  • синий является дублирующим;
  • черно-желтый контакт подсоединяется к стартеру.

Ниже представлена карта монтажа, которая позволит установить автосигнализацию на любое авто с АКПП или МКПП, включая Haval H9, Nissan Murano Z51, Тойота или КИА Спортаж.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
М-тюнинг
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
