Коммон рейл дизель принцип работы системы впрыска

Принцип действия

Теперь о том, как работает Common Rail. Первый контур особо рассматривать нечего. В его задачу входит очистка и подача топлива к ТНВД. Единственное, что можно отметить, так это то, что топливоподкачивающий насос может быть механическим, интегрированным в ТНВД, или же электрическим, установленным отдельно в топливную магистраль.

Принцип работы ТНВД тоже остался прежним. Имеющиеся в конструкции плунжерные пары при работе сжимают дизтопливо, из-за этого повышается давление, и выталкивают его дальше. Но если раннее, в классической системе, водитель регулировал количество дизтоплива, которое будет подвергаться сжатию, то в Common Rail такой надобности нет. В ней плунжерные пары работают со определенными порциями топлива, которые не изменяются. Единственное, на создаваемое насосом давление может повлиять блок управления, при надобности отключив плунжерную пару.

Из ТНВД дизтопливо, уже сжатое, по магистрали подается в рампу. За счет установленных на этой рампе датчика и клапана регулировки осуществляется аккумуляция (наращивание) давления до требуемых значений.

Происходит это так: насос, независимо от работы силовой установки постоянно качает топливо, за счет этого давление в магистральном трубопроводе постоянно возрастает. При этом значение давления постоянно контролируется ЭБУ благодаря датчику. Подержание его в требуемом диапазоне для того или иного режима работы силовой установки осуществляется клапаном регулировки. Если давление возрастает выше нормы, электронный блок подает сигнал на открытие этого клапана и часть топлива по сливной магистрали сбрасывается в бак, тем самым и производится регулировка.

Помимо аккумуляции давления, рампа выполняет еще одну функцию – сглаживает «толчки» дизтоплива, закачиваемого насосом и устраняет колебания давления при его падении при впрыске.

Топливо сливается не напрямую, а проходит через охладитель, поскольку при сжатии оно достаточно сильно разогревается. Что касается подогревателя, то он включен в первый контур и обеспечивает нагрев дизтоплива для повышения его текучести при сниженных температурах окружающей среды. В задачу же отсекателя входит прекращение подачи дизтоплива на ТНВД в случае возникновения нарушения в системе.

Топливная рампа посредством магистралей соединена с всеми форсунками. А далее уже при надобности происходит открытие той или иной форсунки для впрыскивания порции дизтоплива в камеру сгорания.

Особенности работы форсунок

Но форсунки в системе впрыска Common Rail функционируют не так, как на механической схеме. Если раннее их открытие осуществлялось за счет превышения определенного значения давления, то здесь этим процессом полностью управляет ЭБУ.

Электрогидравлическая форсунка

Принцип работы электрогидравлических форсунок следует рассмотреть несколько подробнее. Открытие для подачи топлива осуществляется все так же – за счет давления, но сам принцип работы несколько иной.

Суть такова: на запорной игле распылителя сделан ободок, который играет роль поршня. Топливо под давлением подается и под этот поршень, и над ним. За счет равности давления и усилия пружины игла прижата к седлу и распылитель закрыт.

Пространство над иглой объединено каналом с магистралью слива. Но в этом канале размещается электромагнитный или пьезоэлектрический клапан, который перекрывает его.

Срабатывание форсунки делается за счет подаваемого электрического сигнала с блока. Он, поступая на клапан, приводит к его открытию, при этом канал отпирается и топливо из пространства над иглой уходит в сливную магистраль. В результате появляется разница давления и дизтопливо, находящееся под иглой, преодолевая усилие пружинки, приподнимает ее, открывая отверстия распылителя – происходит впрыск. Как только сигнал с ЭБУ пропадет, давление сразу же выровняется, и форсунка закрывается.

Устройство и принцип работы системы Common Rail

Схема и детали системы

Высокое давление 230-1800 бар.

Давление в обратной магистрали форсунок, 10 bar.

Давление в напорной магистрали, Давление в обратной магистрали.

1. Подкачивающий топливный насос. Осуществляет постоянную подкачку топлива в напорную магистраль.

2. Топливный фильтр с клапаном предварительного подогрева. Клапан предварительного подогрева препятствует при низких температурах окружающей среды засорению фильтра кристаллизующимися парафинами.

3. Дополнительный топливный насос. Подаёт топливо из напорной магистрали к топливному насосу.

4. Сетчатый фильтр. Предохраняет насос высокого давления от попадания инородных частиц.

5. Датчик температуры топлива. Измеряет текущую температуру топлива.

6. Насос высокого давления (ТНВД). Создаёт давление, необходимое для работы системы впрыска.

7. Клапан дозирования топлива. Регулирует количество топлива, которое необходимо подать в аккумулятор высокого давления.

8. Регулятор давления топлива. Регулирует давление топлива в магистрали высокого давления.

9. Аккумулятор давления (топливная рампа). Накапливает под высоким давлением топливо,необходимое для впрыска во все цилиндры.

10. Датчик давления топлива. Измеряет текущее давление топлива в магистрали высокого давления.

11. Редукционный клапан. Поддерживает давление в обратной магистрали форсунок системы впрыска на уровне 10 бар. Такое давление необходимо для работы форсунок.

12. Форсунки.

Система впрыска Common Rail

Система впрыска Common Rail представляет систему впрыска топлива для дизельных двигателей с аккумулятором высокого давления. Термин «Common Rail» означает «общая балка или рампа» и служит для обозначения общей топливной рампы (аккумулятора давления) для всех форсунок ряда цилиндров.

В данной системе процесс впрыска отделён от процесса создания высокого давления. Необходимое для системы впрыска высокое давление создаётся с помощью отдельного топливного насоса высокого давления (ТНВД). Топливо, находящееся под высоким давлением, накапливается в аккумуляторе давления (топливной рампе) и через короткие топливопроводы высокого давления подаётся к форсункам. Управление системой впрыска Common Rail осуществляется системой управления двигателя Bosch EDC.

Система впрыска Common Rail располагает большими возможностями для регулирования давления и параметров впрыска в соответствии с режимом работы двигателя. Это создает хорошие предпосылки для удовлетворения постоянно растущих требований к системе впрыска в плане улучшения экономичности, снижения токсичности ОГ и шумности двигателя.

В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.

Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.

Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.

Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:

* короткое время переключения * возможность произвести несколько впрысков в течение рабочего такта * точность дозировки впрыска

Работа пьезофорсунки Common Rail

И для интереса. Как изготавливается форсунка Common Rail Piezo на заводе.

Процесс впрыска

Высокая скорость переключения пьезоэлектрической форсунки позволяет гибко и с высокой точностью управлять фазами впрыска и дозировать подачу топлива. Благодаря этому управление процессом впрыска топлива может осуществляется в точном соответствии с потребностью двигателя в определённый момент времени. За время такта может быть произведено до пяти отдельных впрысков.

ТНВД

Насос высокого давления представляет собой одноплунжерный насос. Привод насоса осуществляется через зубчатый ремень коленвала с частотой, равной частоте оборотов двигателя. ТНВД предназначен для создания в топливной магистрали давления до 1800 бар, необходимого для работы системы впрыска. С помощью двух кулачков, развёрнутых на приводном вале на 180°, скачок давления формируется синхронно с впрыском во время рабочего такта конкретного цилиндра. Это обеспечивает равномерную нагрузку привода насоса и снижает колебания давления в области высокого давления. Для снижения трения при передаче усилия от приводных кулачков к плунжеру насоса между ними установлен ролик.

Устройство насоса высокого давления

Схематическое представление насоса высокого давления.

Источник

Железнодорожные погрузочно-разгрузочные рампы и платформы.

Железнодорожная рампа — это сооружение, предназначенное для производства погрузочно-разгрузочных работ. Рампа одной стороной примыкает к стене склада, а другой располагается вдоль железнодорожного пути.

Платформа — это сооружение аналогичного с рампой назначения. В отличие от рампы, с одной стороны платформы железнодорожный путь, а с другой (противоположной стороны) авто подъезд или другой железнодорожный путь. С платформы обычно перегружают груз с поезда в автомобиль, с автомобиля в железнодорожный вагон или с одного вагона, в другой.

Отметка края погрузочно-разгрузочной рампы или платформы для автомобильного транспорта со стороны подъезда автомобилей должна быть равной 1,2 м. от уровня поверхности проезжей части дороги. А со стороны железнодорожного пути, разница высот края рампы и головки рельса 1,1 м.

Погрузочно-разгрузочные рампы и платформы для железнодорожного подвижного состава должны соответствовать ГОСТ 9238-2013 Габариты железнодорожного подвижного состава и приближения строений.

Ширину погрузочно-разгрузочных рамп и платформ необходимо принимать в соответствии с требованиями технологии и техники и обеспечивать меры безопасности погрузочно-разгрузочных работ.

Поперечный уклон покрытия погрузочно-разгрузочных рамп и платформ следует принимать равным 1 % в сторону края.

Длину погрузочно-разгрузочной рампы или платформы следует выбирать в зависимости от вместимости склада или грузооборота.

Погрузочно-разгрузочные рампы и платформы должны иметь не менее двух рассредоточенных лестниц или пандусов.

Ширина пандусов для проезда напольных транспортных средств должна не менее чем на 0,6 м превышать максимальную ширину груженого транспортного средства. Уклон пандусов следует принимать не более 16 % при размещении их в закрытых помещениях и не более 10 % при размещении снаружи зданий.

Конструкции рамп и навесов, примыкающих к зданиям II, III, IIIа и IVа степеней огнестойкости, должны быть из негорючих материалов.

Погрузочно-разгрузочные рампы и платформы должны обеспечивать защиту грузов и погрузочно-разгрузочных механизмов от атмосферных осадков.

Навес над железнодорожными погрузочно-разгрузочными рампами и платформами должен перекрывать ось железнодорожного пути не менее чем на 0,5 м. Над автомобильными рампами навес должен перекрывать автомобильный проезд не менее чем на 1,5 м. от края рампы. При использовании конструкции навеса с опорой на колонны шаг колонн при расположении их по наружному краю рампы должен быть не менее 12 м.

Опубликовано 2 года назад. Просмотров с момента размещения на сайте 5043

Также, Вас может заинтересовать:

Рубрика записи: Важно знать Нормы размещения грузов в железнодорожных вагонахЗа 4 года с момета публикации, статью прочитали 1983 раз(а) У записи 2 комментария

Рубрика записи: Важно знать Железнодорожные тупиковые упоры. Их виды и особенности.За 3 года с момета публикации, статью прочитали 7938 раз(а) У записи пока нет комментариев

Рубрика записи: Важно знать Инструкция о порядке обслуживания и организации движения на железнодорожном пути необщего пользования.За 4 года с момета публикации, статью прочитали 7479 раз(а) У записи пока нет комментариев

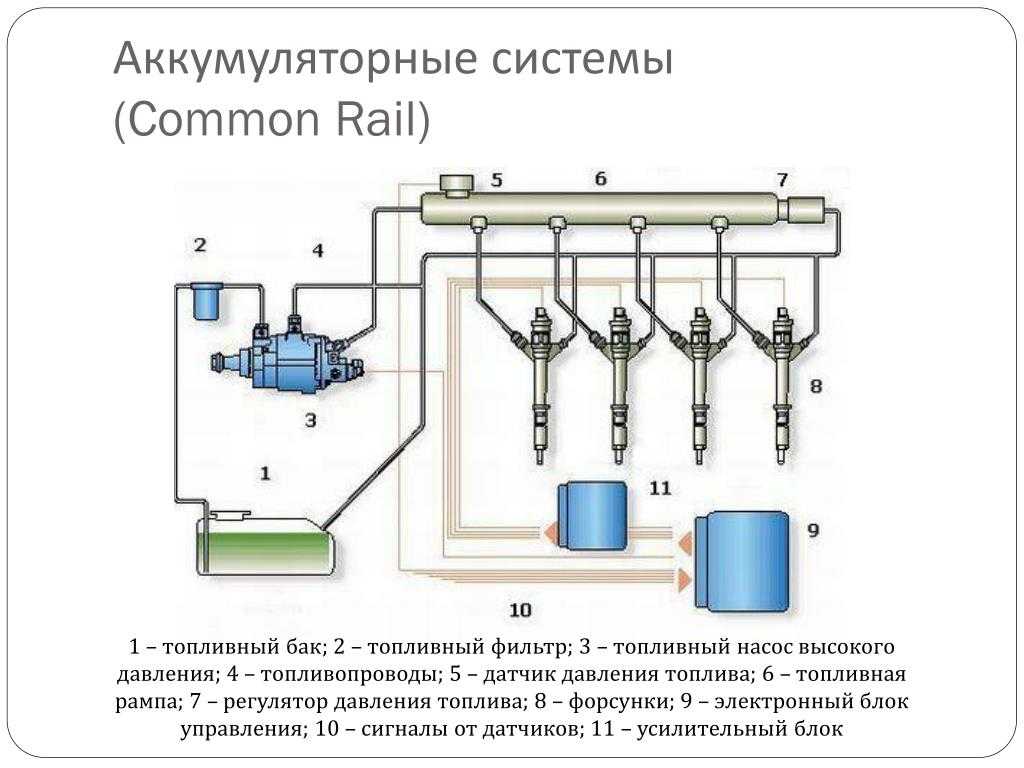

Устройство системы Common Rail

Система впрыска данного типа является двухконтурной, в состав которой входят:

  • контур ВД (высокого давления), оснащенный топливным насосом высокого давления (ТНВД); форсунки, дозирующий клапан, контрольный клапан (регулятор давления), рампа и аккумулятор;
  • контур НД (низкого давления) с топливным электронасосом; компенсационный бачок, фильтр, насос шестеренного типа

Из топливного бака с помощью насоса низкого давления топливная смесь проходит через фильтр и компенсационный бачок и попадает в ТНВД. Далее топливный насос перекачивает дизтопливо в аккумулятор под высоким давлением. Из аккумулятора топливо поступает в форсунки, а в дальнейшем распрыскивается в камеру сгорания.

Топливный насос

Форсунки

Основным назначением форсунок является подача ТС в камеру сгорания через впускные клапаны. Форсунки соединяются с рампой при помощи топливных подводов. В подобной системе используется два вида форсунок – пьезофорсунки и электрогидравлические форсунки.

Дозирующий клапан

Контрольный клапан

Такой клапан используется для контроля над давлением топлива, которое создается в топливной системе при различных рабочих режимах двигателя. Клапан располагается на рампе.

Рампа

Рампа выполняет несколько функций – накапливает дизтопливо под высоким давлением, а также выравнивает любые скачки давления, которые появляются во время распределения топлива по форсункам.

Блок управления

Все рабочие процессы, которые происходят в топливной системе дизельных двигателей,  контролируются блоком управления. Сама же система управления состоит из блока управления, датчиков и механизмов исполнения.

В системе Common Rail, впрочем, как и в любой другой топливной системе предусмотрены стандартные входные датчики для определения количества оборотов двигателя, температурного режима поступающего воздуха, давления топливной смеси, уровня кислорода, температуры жидкости-хладагента, положения педали акселератора и др.

К механизмам исполнения можно отнести форсунки, клапан дозирования ТС и контрольный клапан.

В чем секрет эффективности

ТНВД распределительного типа с электронным управлением, не говоря уже о полностью механических насосах, подавали дизель в цилиндры большими порциями и под сравнительно малым давлением (к примеру, ТНВД Bosch VE мог выдать всего 700 бар при 2400 об/мин). Увеличение давления при распылении позволяет разбить топливо на более мелкодисперсные частицы, увеличив тем самым площадь контакта частиц дизеля с окислителем – кислородом. Чем меньше распыляемые частицы топлива, тем они быстрее нагреваются и, как следствие, эффективней сгорают. В результате мы получаем большую мощность двигателя, как так топливо сгорает практически полностью, высвобождая большее количество энергии, и меньший расход топлива. В случае с единым аккумулятором нет прямой зависимости между оборотами двигателя и давлением топлива в рампе, поэтому даже на холостых оборотах давление достаточное для качественного распыления.

Деление цикловой подачи на такты означает, что за такт впуска форсунка успевает впрыснуть топливо не один, а несколько раз (от 2 до 7 в современных системах). Различают:

  • предварительный впрыск – предназначен для поднятия температуры в камере сгорания и лучшего возгорание основного впрыска, на который и приходится большая доля дизельного топлива;
  • основной впрыск;
  • дополнительный впрыск – может быть использован для прожига сажевого фильтра.

Разделение цикловой подачи позволяет уменьшить характерный шум работы дизельного двигателя, так как давление в камере сгорания нарастает постепенно, поэтому характерный взрыв ТПВС в камере происходит мягче. Количество впрысков определяется ЭБУ и зависит от многих параметров (режима работы двигателя, нагрузки, температуры ОЖ и т.д.).

Преимущества и недостатки

Основные достоинства дизельных ДВС с впрыском Сommon Rail:

  • экономичность;
  • приемистость двигателя (эластичность), мощность;
  • уменьшение вибраций, шума;
  • экологичность.

Как бы это странно не прозвучало, но система впрыска с топливной рейкой не имеет явных недостатков, так как назвать минусом требовательность к качеству топлива было бы неправильно. Согласитесь, что это скорее проблема АЗС и контролирующих органов, нежели системы впрыска дизельного двигателя. Отрицательными моментами могут стать лишь конструктивные особенности ТНВД, форсунки или датчиков той либо иной модели. К примеру, некоторые насосы имеют довольно мягкий алюминиевый корпус, поэтому со временем они начинают гнать стружку, появление которой чрева выходом из строя форсунок и ускоренным износом ТНВД. Также всем известно, что пьезоэлектрические форсунки имеют меньший ресурс и часто не поддаются ремонту.

При эксплуатации дизельного двигателя с системой Сommon Rail следует помнить о высоких требованиях к качеству топлива и строгом соблюдении периодичности замены фильтров.

https://youtube.com/watch?v=5TzI0if9bRw

Сommon Rail в действии

Топливный насос низкого давления (его роль может выполнять подкачивающая секция, расположенная в корпусе ТНВД либо электрический насос в топливном баке) подает топливо под давлением 2,6-7 бар к ТНВД, в котором и происходит нагнетание давления топлива. При прокрутке двигателя стартером ТНВД способен создавать давление 500-600 бар. После запуска двигателя эта величина вырастает до 1300-2000 бар.

В рейке постоянно поддерживается оптимальное давление, величина которого контролируется с помощью датчика давления, лишнее топливо сбрасывается регулятором в магистраль обратного слива. Регулятор может располагаться в топливной рейке либо в корпусе ТНВД. Дополнительно в рейке может быть вмонтирован клапан экстренного сброса топлива, предотвращающий разрыв рейки в случае нештатной ситуации. Также для более точной работы в некоторых системах в топливную рампу вмонтирован датчик температуры топлива. В некоторых вариантах системы можно встретить отдельную форсунку, использующуюся для увеличения дозировки топлива и прожига сажевого фильтра, в других системах работа двигателя в режиме прожига достигается изменением ЭБУ момента впрыска и количества подаваемого в цилиндры дизеля.

Форсунки

Под давлением топливо подается к форсункам, которые могут быть 2 видов.

  • Электрогидравлические. Представляют собой обычные электромагнитные форсунки, поднятие иглы распылителя и подача топлива в которых осуществляется после подачи напряжения на электромагнитный клапан. Электромагнитные форсунки очень надежные и имеют высокий уровень ремонтопригодности.
  • Пьезоэлектрические. Пьезокристалл при подаче на него напряжение очень быстро расширяется, позволяя игле подыматься в 3-4 раза быстрее, нежели в случае с электромагнитной форсункой. Это повышает быстродействие форсунки, благодаря чему за такт можно осуществить большее количество впрыска дизеля в камеру сгорания, а также точнее отмерить подаваемую порцию горючего. Но сложность конструкции оборачивается меньшим ресурсом и трудностями в ремонте.

ТНВД

Топливная система Сommon Rail была разработана специалистами компании Bosch, которой и принадлежит основная доля рынка дизельных систем впрыска. На данный момент существует 5 генераций ТНВД Bosch системы Сommon Rail.

  • СР1 – трехплунжерный ТНВД с подкачивающей секцией, расположенной в баке. Насос лишен клапана дозирование топлива, его функцию выполняет регулятор давления, вмонтированный в рейку (отличительная черта систем с СР1). Чаще всего СР1 комплектуются электромагнитными форсунками.
  • СР1Н – усовершенствованный вариант СР1. Вместо подкачивающего насоса в баке, в корпус ТНВД вмонтирована механическая подкачивающая секция. Главная особенность – наличие клапана регулировки количества топлива, нагнетаемого в рейку. По сравнению с СР1, обеспечивает большое давление – 1600-1800 бар. Также большая эффективность достигается за счет возможности принудительного отключения одного из плунжеров, когда в большом количества горючего нет необходимости.
  • СР2 – ТНВД, предназначенные для тяжелого коммерческого транспорта.
  • СР3. Отличительная черта – количество нагнетаемого топлива регулируется не в контуре высокого давления, а еще на подходе к плунжерам путем контроля объема топлива, подаваемого к насосу. СР3 имеет механическую топливоподкачивающую секцию (варианты с электронасосами крайне редки). Двигатели с ТНВД СР3 оснащались только пьезоэлектрическими форсунками CRI 3.
  • СР4. ТНВД имеет две модификации: одноплунжерный CP 4.1 (создаваемое давление – 1800 бар) и 2-плунжерный CP 4.2 (максимальное давление – 2000 бар). ТНВД имеет встроенный регулятор давления и механическую секцию низкого давления (5 бар). Большинство двигателей с СР4 оснащаются пьезофорсунками, но существуют системы и с электрогидравлическими инжекторами.

Помимо Bosch, производством компонентов и усовершенствованием системы Сommon Rail занимаются Delfi (Lukas), Densо и др.

Посредством данных, полученных от датчика положения педали газа, ЭБУ понимает желаемый водителем уровень крутящего момента. Считывая данные с ДВКВ, ДВРВ, ДМРВ, ДТОЖ, датчика наддува, датчика температуры топлива в рампе, электронный блок управления двигателем оценивает фактическую режимную нагрузку на мотор и решает, в какой момент нужно подать сигнал на форсунки и сколько топлива впрыснуть в цилиндры за цикловую подачу.

Пригласить на тендер

Если у Вас идет тендер и нужны еще участники:

Выберите из списка инересующий вас вид работАудит промышленной безопасностиИдентификация и классификация ОПО, получение лицензии на эксплуатацию ОПОРазработка ПЛА, планов мероприятий, документации, связанной с готовностью предприятий к ГОЧС и пожарной безопасностиОбследование и экспертиза промышленной безопасности зданий и сооруженийРаботы на подъемных сооруженияхРаботы на объектах котлонадзора и энергетического оборудованияРаботы на объектах газового надзораРаботы на объектах химии и нефтехимииРаботы на объектах, связанных с транспортированием опасных веществРаботы на производствах по хранению и переработке растительного сырьяРаботы на металлургических литейных производствахРаботы на горнорудных производствахОценка соответствия лифтов, техническое освидетельствование лифтовРазработка обоснования безопасности опасного производственного объектаРазработка документации системы управления промышленной безопасностьюРазработка деклараций промышленной безопасностиРаботы на объектах Минобороны (ОПО воинских частей) и объектах ФСИН России (ОПО исправительных учреждений)ПроектированиеРемонтно-монтажные работыЭлектроремонтные и электроизмерительные работыРазработка и производство приборов безопасности для промышленных объектовРазработка и изготовление нестандартных металлоизделий и оборудованияНегосударственная экспертиза проектной документации (инженерных изысканий)Предаттестационная подготовка по правилам и нормам безопасностиПрофессиональное обучение (рабочие профессии)Обучение по охране труда, пожарной безопасности и электробезопасности, теплоэнергетикеСпециальная оценка условий труда (СОУТ) (до 2014г. аттестация рабочих мест)Аккредитация и аттестация в системе экспертизы промышленной безопасностиСертификация оборудования, декларирование соответствияЭнергоаудитРазработка схем теплоснабжения и водоснабженияДругие работыПовышение квалификации, профессиональная переподготовкаОсвидетельствование стеллажейСкопируйте в это поле ссылку на Ваш тендер, для этого перейдите в браузер, откройте Вашу площадку, выделите и скопируйте строку адреса, затем вставьте в это поле. Если не получится напишите просто номер тендера и название площадки.персональных данных

Дизельное чудо Bosch. Как оно устроено?

Конструктивно систему Common Rail можно разделить на такие основные элементы:

  • контур низкого давления;
  • топливный насос высокого давления (ТНВД);
  • регулятор и датчик давления;
  • топливную рампу;
  • форсунки;
  • блок управления.

Контур низкого давления, в принципе, ничего особенного собой не представляет. Тут стандартный набор – бак, подкачивающий насос, несколько фильтров и подогревающие приспособления.

Главная цель этого узла предоставить ТНВД нужное количество горючего, которое затем под его напором будет вкачано в топливную рампу.

Задача рампы — накапливание большого количества топлива под высоким давлением.

В рампу встраиваются датчик и регулятор давления. Первый контролирует параметры топлива, а второй – поддерживает необходимое давление для оптимальной работы двигателя в конкретный момент времени.

Ну и конечно, форсунки. В системе Common Rail их можно назвать настоящим произведением технического искусства.

Так как форсункам приходится функционировать в условиях высокого давления и температуры, к ним предъявляются особые конструктивные требования.

К тому же, они должны очень быстро реагировать на команды блока управления.

Описанными чертами обладают пьезофорсунки и электрогидравлические форсунки – быстрые, надёжные, крепкие.

Управляет всем этим безобразием на основе разработанных программ и информации, поступающей от россыпи всевозможных датчиков, ЭБУ.

Отдельного внимания заслуживает алгоритм впрыска дизельного топлива в системе Common Rail. Как мы уже говорили, форсунки в ней открываются и закрываются очень быстро, что позволило реализовать довольно хитрую схему.

Так, процесс впрыска разбит на несколько этапов – предварительный, основной и финальный (дополнительный).

Благодаря такой разбивке инженеры добились максимальной эффективности сгорания солярки, меньшей шумности мотора и наилучшей экологичности.

И в завершении несколько слов и плюсах и минусах Common Rail.

О некоторых положительных сторонах мы сказали в предыдущем абзаце – двигатели, оборудованные данной технологией, экономичны, работают тихо и имеют низкий уровень выбросов вредных веществ.

В дополнение ко всему, такие моторы могут похвастаться завидными эксплуатационными характеристиками.

Всё это повлияло на выбор автопроизводителей – более 80% всех машин с дизельным мотором, выпущенных в последние годы, оборудованы именно Common Rail.

Недостатки тоже имеются. Например, сложность обслуживания, дороговизна запчастей, зависимость работоспособности системы от герметичности каждого её элемента.

Надеюсь, друзья, эта статья «Система впрыска Common Rail» была полезна для вас.

Подписывайтесь на наш блог, делитесь ссылками на него со своими знакомыми, а мы будем радовать Вас новыми и интересными статьями.

Кстати, почитайте про насос-форсунки!

Принцип работы

Система впрыска Common Rail использует для своей работы форсунки, внутрь которых поступает горючее. Оно направляется от аккумуляторов под воздействием высокого давления — топливной рампы. Подача давления осуществляется независимо от того, вращается ли вал, или от количества поступающего топлива. Форсунки начинают впрыскивать топливо после команды контроллера EDC с помощью магнитных соленоидов, которые активируются через блок управления.

Главной особенностью Common Rail является применение аккумуляторного узла с разделительными каналами, которые служат линиями подачи топлива. Это достаточно точный процесс, ведь используется разделение узла и впрыскивания, которые улучшают управление процессом и увеличивают давление на устройство.

Преимущества и недостатки

Система Коммон Рейл стала революционной в своём роде. Она обеспечивает точное аккумуляторное впрыскивание, отчего дизельные двигатели лишились славы «коптящего трактора». Это также избавило автомобиль от сильных вибраций, а современные модели работают и вовсе бесшумно. За счёт использования технологии Коммон Рейл можно добиться значительного прироста в мощности движения и экономии топлива. Но система имеет и недостатки:

  • высокая стоимость. Особенности механизмов, сложная электроника и тонкая обработка требуют больших финансовых затрат;
  • использование высокого качества топлива. Форсунки очень чувствительны к различным примесям, поэтому не допускается присутствие воды и частиц грязи. Ремонт же обходится крайне дорого.

На российском рынке настоящая система представлена в небольшом количестве, так как качество топлива часто оставляет желать лучшего.
