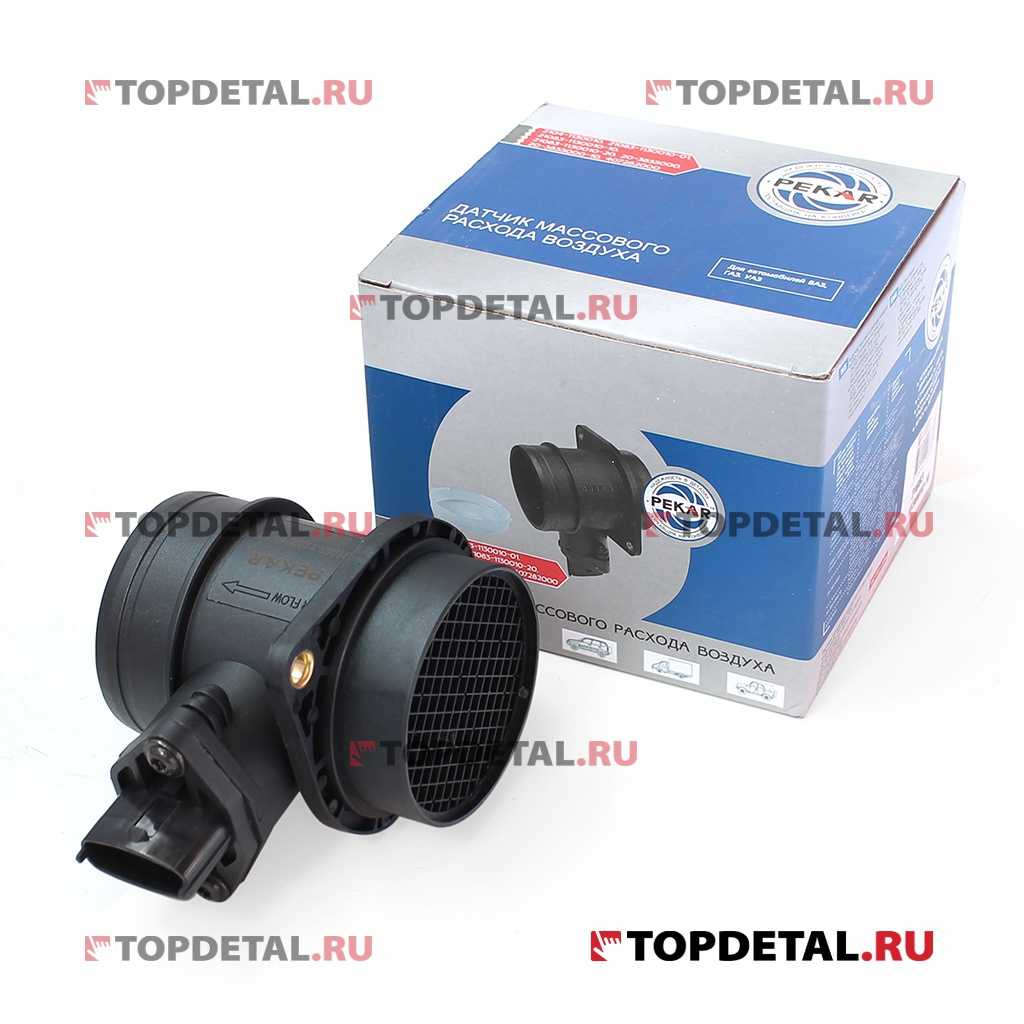

Дмрв ваз 2107 инжектор

Способы проверки, диагностики

Отключение

Вытащить датчик довольного легко. Находится он в воздушном фильтре.

Этот способ подразумевает пуск мотора при извлеченном датчике – нам нужно отсоединить его разъём. При выключении контроллер запускает аварийный режим, а новые порции смеси рассчитываются по положению заслонки. Нам нужно немного проехаться, обороты должны быть выше 1500 об/мин. Если без ДМРВ автомобиль ведет себя динамичнее, то диагностика завершена – пора менять расходник.

Проверка мультиметром

Эта проверка подразумевает наличие навыков обращения с мультиметром (тестером). Метод подходит почти для всех моделей ВАЗ, в том числе и 2110. Нам нужно взять мультиметр и поставить на нем режим, замеряющий постоянное напряжение, который обычно обозначается DCV или только V. Чтобы работать с ДМРВ, нужно понимать его распиновку, она следующая:

  • Желтый, расположенный ближе всего к лобовому стеклу, подает ток на вход сигнала;
  • Зеленый обозначает заземление;
  • Провод розово- или красно-черного цвета идет от основного реле;
  • Бело-серый провод отвечает за выход напряжения.

Расположение проводов и их последовательность.

В зависимости от модели, цвета могут быть другими, только расположение не меняется. Здесь уже придется разбираться с конкретной моделью. Но отыскав проводку входящего сигнала (ближе к лобовому стеклу) и заземление, можно справиться без инструкции. С проводами понятно, теперь нужно включить зажигание, не запуская мотор. На тестере выставляется предел в 2 Вольта. Черный щуп тестера подключается к зеленому заземляющему проводу ДМРВ, а красный – к желтому. Измерение проходит между двумя выводами

Вставлять щупы нужно осторожно, дополнительная иголка не требуется, так как свободно можно внедрить щупы вдоль проводов, не повредив изоляцию

Смотрим на дисплей тестера. Если расходник новый, то там мы увидим показатель напряжения 1.01. Со временем показатель растет, так как происходит износ резисторов (сопротивление падает). Чем больше цифра, тем сильнее износ чувствительного элемента:

  • При хорошем состоянии показатель будет 1.01… 1.02;
  • При «нормальном» — 1.02… 1.03;
  • Датчик скоро перестанет работать – 1.03… 1.04;
  • Предсмертное состояние расходомера сопровождается показателем 1.04… 1.05;
  • Замена агрегата требуется при показании 1.05 и выше.

Тестирование датчика массового расхода. Вставлять щуп нужно аккуратно.

Также диагностика может быть проведена без мультиметра. Вместо него можно воспользоваться бортовым компьютером. Для этого нужно зайти в раздел «напряжение с датчика массового расхода», нас интересует показатель «UДМРВ».

Визуальная проверка

Здесь нам нужно внимательно изучить поверхность гофра и расходника. Чтобы проверить состояние, нам нужно ослабить хомут воздухозаборника на выходе ДМРВ, а затем стащить его. Если на поверхности вам на глаза попались следы смазки или конденсата, то, скорее всего, они и вывели агрегат из строя. Иногда датчик удается «реанимировать», убрав всю грязь. Попадает она на расходник из-за редкой смены воздушного фильтра. Если же появляется жидкость на чувствительном элементе – это 90% выход из строя. Смазочное масло попадает из-за засорения маслоотбойника или из-за повышенного уровня в картере.

Капли масла на датчике — это верный признак, что он вышел из строя.

При обнаружении вышеописанных элементов диагностика может быть завершена. Если поверхность чистая, идем дальше. Извлекаем расходник из воздушного фильтра. Держат его только 2 винта, которые выкручиваются 10-ым ключом. Посмотрев на фото, мы видим, что на передней части датчика массового расхода есть кольцо-уплотнитель. Устанавливается оно для герметизации – нефильтрованный воздух не может просочиться через впускное отверстие.

Если это кольцо (на фото оно зеленое, но у вас цвет может быть другим) сползло или вовсе осталось в корпусе фильтра, то на сеточке расходника можно будет обнаружить слой пыли. Такого дефекта хватает для выхода из строя чувствительного элемента. Собирать агрегат нужно по следующей схеме: проверить надежность фиксации уплотнительной юбки, надеть резиновое кольцо, поместить датчик в корпус воздушного фильтра.

Как почистить датчик массового расхода воздуха (на примере ВАЗ2114)

Сначала отключите электрический разъем и ослабьте фиксацию шланга, подсоединяемого к воздухофильтру с ДМРВ, для чего используйте торцовый ключ на 10. Дальше:

  • увидите датчик, к которому привинчен парой болтов элемент, который нужно демонтировать;
  • наберите в шприц выбранную для очистки жидкость и брызните внутрь с расстояния примерно в 10 см;
  • дайте жидкости просохнуть и потом соберите все в обратном порядке.

Для ускорения просушки можно применить компрессор, но действовать нужно осторожно, используя небольшое давление. Если чувствительный элемент загрязнен слишком сильно, процедуру повторите несколько раз

https://youtube.com/watch?v=Y2aw8-aw_8E

Диагностика датчика

Есть несколько способов проведения проверки работоспособности расходомера, рассмотрим самый легкий и быстрый. Для проведения диагностики вам нужно будет отключить разъем питания от ДМРВ, но при этом двигатель должен быть заведен. Когда контакт отключается, управляющий блок начнет функционировать в аварийном режиме. Соответственно, в результате этого дозировка топлива будет производиться по параметрам, которые были получены от дросселя.

Необходимо учитывать, что в этом случае обороты силового агрегата могут резко возрасти до 1500 в минуту. Однако, это происходит далеко не во всех авто. При отключенном расходомере нужно немного проехать на авто. Если вы заметите, что работа силового улучшилась, то, скорей всего, нужно менять ДМРВ (автор видео — Се Дан).

Диагностика ДМРВ

Если аналогичного датчика нет, то существуют другие способы проверить работоспособность расходомера:

  • визуальная диагностика;
  • проверка во время движения;
  • определение соответствия прошивки;
  • диагностика тестером.

Визуальный осмотр

Перед тем как проверить устройство этим методом, его надо демонтировать из посадочного места. Для этого от корпуса воздушного фильтрующего элемента отсоединяются патрубки. Изнутри контроллер должен быть сухим, наличие следов моторной жидкости и конденсата не допускается. Зачастую устройство ломается по причине несоблюдения интервалов замены воздушного фильтра, в результате чего грязь остается на чувствительной составляющей. Это приводит к тому, что контроллер выдает некорректные показания.

Если на внутренней полости контроллера имеются следы моторной жидкости, это говорит о высоком уровне давления смазки в силовом агрегате. Причина может заключаться в засорении вентиляции картерного устройства. При проверке необходимо удостовериться в том, что уплотнительный элемент расположен в нужном месте, где устанавливается гофра. Эта часть могла застрять в корпусе воздушного фильтрующего устройства. При данной проблеме в двигателе происходит подсос воздуха, который попадает внутрь с пылью и загрязняет регулятор.

Диагностика в движении

Необходимо отключать штекер с цепью питания от датчика и запускать двигатель, а потом отсоединять колодку. На приборной панели появится индикатор Чек Энджин. Минимальные обороты мотора должны увеличиться до 1500 в минуту. Если двигатель стал работать более стабильно после отключения устройства, это говорит о его неисправности. Датчик необходимо заменять.

Пользователь Игорь Белов рассказал о нескольких методах диагностики расходомера, в том числе о проверке во время движения.

https://youtube.com/watch?v=HO6ITsSSoDY

Соответствие ДМРВ прошивке ЭБУ

Чтобы проверить соответствие прошивки, надо взять пластину толщиной 1 мм и поднести ее под упор заслонки, это приведет к изменению оборотов мотора. Затем производится отключение колодки с проводами от контроллера. Если двигатель машины не остановился, то причина в прошивке микропроцессорного модуля, регуляторе холостых оборотов без расходомера в аварийном режиме.

Проверка ДМРВ мультиметром

Для диагностики производится активация зажигания, но силовой агрегат заводить не нужно. Контактом красного щупа на тестере надо прикоснуться к первому кабелю (желтая расцветка), а черный идет на массу (зеленый контакт). Для соединения не рекомендуется применение острых предметов, поскольку это приведет к появлению погрешности в показаниях. Такой способ диагностики позволит определить уровень напряжения между проводниками.

О состоянии датчика позволят узнать показания:

  • от 0,99 до 1,01 В — параметры нового контроллера;
  • 1,01 — 1,02 В — регулятор в отличном состоянии, менять не нужно;
  • 1,02 — 1,03 В — в целом удовлетворительное состояние устройства;
  • 1,03 — 1,04 В — срок эксплуатации контроллера почти исчерпан, скоро потребуется замена;
  • 1,04 — 1,05 В — неудовлетворительное состояние датчика, пора менять устройство.

Диагностика тестером может быть выполнена не на всех типах расходомеров. Предварительно диагностический режим мультиметра надо настроить на измерение величины постоянного тока и выставить максимальный параметр в 2 V. К контроллеру подводится четыре кабеля, каждый из которых обозначается определенной расцветкой.

Начиная от ближнего проводника к ветровому стеклу:

  • желтый контакт предназначен для вхождения импульса расходомера;
  • белый либо серый кабель используется в качестве выходного канала напряжения питания;
  • зеленый контакт — это масса или заземление;
  • черный кабель, оснащенный розовой полоской, отвечает за выход к основному реле.

Расцветка контактов на ДМРВ может быть разной, но расположение проводов всегда идентичное.

Канал «Простое мнение» рассказал о выполнении диагностики расходомера с использованием тестера.

Неисправности ДМРВ в дизелях и инжекторных моторах

Поскольку на показаниях ДМРВ основывается регулировка смесеобразования, то выход его из строя может заметно повлиять на работу двигателя в целом. Иногда симптомы неисправности ДМРВ могут выражаться в полном отказе двигателя, казалось бы, без видимых на то причин. Есть, однако, и менее тревожные, но более красноречивые симптомы того, что датчик работает некорректно или отказал вообще.

  • может загореться сигнальная лампа аварийного состояния двигателя;
  • увеличение расхода топлива, причем не стабильное, а периодическое;
  • может наблюдаться снижение динамики и потеря мощности;
  • сложный пуск даже в нормальных условиях;
  • нестабильные холостые обороты.

Поскольку датчики теплового типа устанавливаются и в дизельных двигателях, то и симптомы могут быть идентичными. К исключительно дизельным симптомам можно отнести характерный черный дым из выхлопной трубы, но и он не может гарантировать точную диагностику. Симптомы знакомы тем, кто сталкивался с совершенно другими проблемами в работе мотора, поэтому только по ним нельзя судить о состоянии датчика. Если возникают подозрения в корректности его показаний, датчик нужно проверять.

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Поврежденный датчик из-за попадания пыли

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Устройство датчика

Вид расходомера со стороны сетки.

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

  • Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
  • ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
  • Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
  • Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым)

Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

  1. Тестирование в процессе движения.
  2. Диагностика с применением мультиметра или тестера.
  3. Внешний осмотр сенсора.
  4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

  • Необходимо открыть капот, отключить расходомер, закрыть капот.
  • Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
  • Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

  • Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
  • 1,01-1,02 В – прибор БУ, но состояние его хорошее.
  • 1,02-1,03 В – указывает, что устройство все еще работоспособное.
  • 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
  • 1,04-1,05 – ресурсы прибора практически исчерпались.
  • Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, – снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Как заменить датчик массового расхода воздуха на «семерке»

Разбираемся что такое датчик массового расхода воздуха (ДМРВ) инжекторного Ваз-2107

В карбюраторных «Семерках» наилучшее соотношение бензина и кислорода воздуха обеспечивается диаметром жиклеров и диффузоров карбюратора и очень часто это соотношение не идеально. Инжекторный мотор Ваз-2107 работает на топливовоздушной смеси, составные доли которой рассчитывает процессор электронного блока управления (сокращенно ЭБУ). Для нормальной его работы нужно получить информацию по нескольким параметрам, один из которых, это количество кислорода воздуха, засасываемого в камеры сгорания цилиндров двигателя. ДМРВ Ваз-2107 вмонтирован в патрубок воздушного фильтра и связан патрубком с приливом корпуса дроссельной заслонки. Он отслеживает количество проходящего воздуха, контролируя разность температур двух тонких токопроводящих нитей из платины. Первая смонтирована так, что ее обдувает проходящий сквозь корпус ДМРВ воздух, а вторая, сравнительная (контрольная), спрятана от обдува. Чем больше воздуха продувается через датчик, тем сильнее остывает первая нить и тем больше упадет ее сопротивление по сравнению со второй нитью. Эта разница сопротивлений, в виде выходного сигнала, поступает в ЭБУ Ваз-2107, а он уже, учитывая температуру контрольной нити, вычисляет сколько нужно подать бензина. Если данные от ДМРВ не поступают, двигатель не заглохнет. Но работать будет совсем не так, как положено. Еще хуже, когда сигналы идут с ошибкой, такое часто бывает от загрязнения контактов. ЭБУ «сбивается с толку», дает неправильные указания форсункам и в итоге, мотор работает с перебоями.

Что говорит о нерабочем ДМРВ Ваз-2107 инжектор

Всегда, при наличии проблем с эти датчиком, светится лампа «Chack engine». Если есть бортовой компьютер, он будет выдавать соответствующий код ошибки. Двигатель, при неисправности ДМРВ, работает, но: — увеличивается потребление бензина; — «плавают» обороты холостого хода; — машина вяло разгоняется и плохо «тянет»; — затруднен пуск мотора, сильнее всего горячего. Очень все это похоже и на «проявления болезней» других систем инжекторного Ваз-2107, например датчика скорости или регулятора холостого хода . И все-таки, при этих «симптомах», нужно проверить ДМРВ в первую очередь. Конечно, проще всего заменить его на новый, но цена «кусается». До замены надо проверить плотность посадки разъема, цел ли соединительный патрубок от датчика до корпуса дроссельной заслонки, нет ли загрязнения платиновой нити. Все это ведет к ошибкам в работе датчика.

Проверить вазовский ДМРВ можно так

Самый быстрый и точный метод, это подключить мотортестер. К сожалению, такой прибор стоит довольно дорого, да и правильно использовать его, тоже, не так просто. Около дома или в «гаражных» условиях можно воспользоваться такими методами: А. Отключаем разъем от ДМРВ, заводим мотор и проезжаем несколько километров. ЭБУ машины начинает работать «в обход» показаний датчика, определяя нужные параметры по показаниям других, исправных, датчиков. Если вы почувствовали улучшения в работе «движка»- ДМРВ неисправен.

Б. Можно «прозвонить» ДМРВ ВАЗ-2107 мультиметром. Включаем прибор для режима измерения напряжения до 20 вольт, при включенном зажигании напряжение на контакте «5» должно равняться 12 вольтам. На контакте «4» показания не менее 5 вольт. Если это не так, нужно проверять цепи питания ДМРВ и сам ЭБУ, а если напряжение в норме- датчик неисправен.

Номера контактов разъема ДМРВ

В. Снять датчик и внимательно его осмотреть. Внутри должно быть все чисто, не допускается масляный налет, мусор, пыль. Сетка на входе тоже должна быть чистой. Корпус проверьте на предмет наличия трещин, вмятин, коробления. Все уплотнители должны быть целыми, не допуская «подсоса» воздуха. Осмотрите патрубки и места посадки ДМРВ, любые нарушения герметичности здесь недопустимы.

Меняем датчик МРВ Ваз-2107 инжектор

Понадобятся ключи 8 мм, 10 мм и отвертка. — ослабляем хомут отводящего патрубка; — снимаем отводящий патрубок с ДМРВ; — отвинчиваем ключом 10 мм два болта крепления к фильтру; — снимаем ДМРВ с автомобиля; — аккуратно снимаем резиновое кольцо со сломанного датчика и натягиваем его на новый; — монтируем новый ДМРВ на место, крепим болтами; — одеваем патрубок, крепим хомутом; — подсоединяем на место разъем.

Запускаем мотор и наслаждаемся работой исправного ДМРВ Ваз-2107. Можно посмотреть что внутри датчика

Проверка электрической части с помощью мультиметра

Чтобы узнать, в каком состоянии электрическая схема ДМРВ, потребуется распиновка контактов Siemens VDO. Сначала проверяем колодку со стороны ЭБУ. Минусовой провод мультиметра закрепляем на «массу», включаем зажигание. Плюсовой провод соединяем с контактом №5 колодки: нормальное напряжение питания 12 В. Аналогично проверяем контакт №4; нормальное напряжение 5 В. Если значения иные, проверяем ЭБУ или жгут проводов от ДМРВ к блоку управления двигателем.

Как проверить датчик на правильность выходного сигнала? С помощью диагностического сканера (идеальный вариант) или тем же мультиметром. Показания выходного контакта показывают не только исправность ДМРВ, но и оставшийся ресурс.

Необходимо подключить плюсовой провод к сигнальному контакту разъема (на ВАЗ 2107 это № 3 зеленого цвета), а минусовой провод к массе. Мультиметр устанавливается в диапазон измерений до 2 В, погрешность до сотых долей вольтметра.

После включения зажигания на приборе должно отобразиться значение около 1 вольта.

  • показания от 0,9 В до 1,02 В – ДРМВ работает идеально;
  • от 1,03 В до 1,05 В – срок службы подходит к завершению;
  • более 1,05 В, или отсутствует вовсе – датчик подлежит замене.

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Устройство и назначение ДМРВ ВАЗ 2107

Электронный блок управления двигателем получает информацию о количестве воздуха, поступающего в камеры сгорания цилиндров. На основе этих данных рассчитывается дозировка поступления бензина для формирования оптимального состава воздушно-топливной смеси. ДМРВ ВАЗ 2107 (инжектор) устанавливается между воздушным фильтром и дроссельной заслонкой. Скорость воздушного потока, проходящего через датчик, измеряется за счет контроля температуры электрических проводников. В датчике закреплены две токопроводящих платиновых нити. Одну обдувает проходящий воздух, вторая служит для контроля. Проходящий воздух охлаждает перввый проводник и его сопротивление уменьшается. Степень охлаждения, а, следовательно, количество прошедшего воздуха, можно определить за счет разности сопротивления двух нитей: чем больший объем воздуха проходит, тем сильнее охлаждается проводник и тем сильнее уменьшается его сопротивление. Конкретные расчеты производит бортовой компьютер на основании алгоритмов, учитывающих не только разницу сопротивления нитей, но и текущую температуру контрольного проводника.

Принцип работы ДМРВ

Чтобы определить нагрузку двигателя и количество смеси, которая необходима для работы мотора в этом режиме, ЭБУ каждую секунду проводит вычисления, чтобы составить правильную пропорцию смеси. Нажимая на педаль акселератора, мы открываем воздушную заслонку, которая пропускает определенное количество воздуха, а точное его количество определяет датчик.

Сам датчик скомпонован перед дроссельной заслонкой, а состоит он из проводника с платиновым напылением толщиной около 70 мкм. Вообще различают два типа датчиков:

  1. Механический.
  2. Тепловой.

Механический датчик просто определяет объем воздуха, отталкиваясь от положения дроссельной заслонки. Сейчас такие датчики не используются в двигателях внутреннего сгорания. Тепловой способ измерения расхода воздуха происходит с учетом нагревания платинового элемента. Устанавливают датчики обычно между фильтром и дросселем во впускном тракте.

Как проверить датчик массового расхода воздуха

Поскольку механическими датчиками мы уже не пользуемся, а пользуемся только термоэлектрическими, то и будем замерять электрические параметры датчика для его проверки. Хотя самый детский способ проверки датчика — на холостых оборотах просто снять колодку с разъема ДМРВ. Как только колодка отключается, ЭБУ теряет из поля зрения датчик и подает сигнал об аварийной работе, а сам тем временем ориентируется на показания датчика угла положения заслонки. В этот момент можно выяснить, работает ДМРВ, или нет. После отключения колодки двигатель может начать работать с перебоями и холостые будут плавать. На прогретом моторе можно проехать несколько километров с отключенным датчиком. Если появилась тяга и визуально возросла мощность, датчик непригоден к использованию.

Также проверку можно осуществить замером сигнала на крайнем правом проводе. Если датчик работает, напряжение на ножке будет в пределах 1-1,5 В. Если показания выше, датчик неисправен и подлежит замене или промывке. Так простыми путями можно предварительно без диагностического оборудования определить неисправность ДМРВ. Не пачкайте датчик, и удачных всем дорог!

http://ladafakt.ru/kak-proverit-dmrv-na-vaz-2107-inzhektor.htmlhttp://21074.ru/elektrooborudovanie/kak-zamenit-datchik-massovogo-rashoda-vozduha-na-vaz-2107/http://semerkavaz.ru/ehlektrooborudovanie/zamena-datchika-massovogo-raskhoda-vozdukha-na-vaz-2107/http://provaz07.ru/elektrooborudovanie/dmrv-na-vaz-2107.htmlhttp://ladafakt.ru/kak-proverit-dmrv-na-vaz-2107-inzhektor.html

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример

В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.


А –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В — АОКБ «Импульс» и С – АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

  • Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
  • Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
  • Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.


Пленочный ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.


Таблица совместимости ДМРВ для модельного ряда ВАЗ

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

Читать дальше: Обработка порогов битумной мастикой

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30)

Замена ДМРВ

После подтверждения неисправности в работе датчика он подлежит замене. Учитывая тот факт, что данный элемент нельзя починить, процедура его извлечения существенно упрощается. Естественно, нужно выключить двигатель, это обычная мера безопасности выполнения работ. Следующим шагом станет отключение фишки питания. После послабления крепления хомута, расположенного на выпускном парубке фильтра, можно извлечь этот элемент.

Датчик крепится при помощи двух болтов на 10. Вооружившись соответствующим ключом, можно без особых проблем их снять. Элемент полностью готов к извлечению. Не нужно торопиться с установкой нового ДМРВ. Прежде всего, следует тщательно проверить состояние уплотнительного кольца, а также плотность его посадки. Если оно будет хоть немого деформировано, возможен подсос не очищенного воздуха, что существенно ускорит выход из строя совершенно нового устройства определения расхода воздуха.

Если все соответствует норме, можно приступать к установке. Порядок действий очень прост, нужно повторить весь процесс съема в обратном порядке. Теперь можно выполнить проверку, включить зажигание и испытать двигатель с новым исправным датчиком.
