Предпусковой проточный подогреватель для автотракторных двс

Меры безопасности

Во избежание выхода из строя электрического устройства подогрева картера, не следует его включать более чем на 15 минут, а также при запущенном двигателе. Перед выяснением того, как сделать подогрев поддона двигателя своими руками, необходимо объективно оценить собственные возможности. Если имеется соответствующий опыт и навыки, вполне реально смастерить подогреватель в домашних условиях.

С приходом холодов многие автолюбители сталкиваются с такой проблемой как трудности при запуске двигателя. Все дело в том, что в сильные морозы масло становится сильно густым и стартеру тяжело раскрутить двигатель, чтобы тот завелся. От этого страдает также аккумулятор и стартер. Помимо всего прочего густое масло при запуске двигателя образует в системе смазки очень высокое давление, что также негативно сказывается на ресурсе двигателя. Ну и, само собой, эффективность смазки в таком случае тоже снижается.

Для тех, кто любит что-то дополнять в свое авто, будет полезно оснастить его вот такой простой системой для подогрева масла. Все делается легко и просто, это существенно облегчает жизнь водителю.

Материалы и инструменты для доработки авто: — устройство для вулканизации камер (будет работать как нагревательный элемент);— провода;— болт с гайкой и две шайбы;— кусок резинки или резиновые шайбы;— дрель и сверло (сверло чуть больше диаметра болта);— герметик (для установки поддона);— гаечные ключи и пр.

Процесс установки нагревательного элемента: Шаг первый. Устанавливаем нагревательный элементВ качестве нагревательного элемента автор использовал устройство, при помощи которого вулканизируют камеры. Его мощность составляет 42 Вт, то есть потребление тока составляет 3.2 А. Можно использовать другой похожий по мощности нагревательный элемент. Нагревательный элемент нужно установить в самой нижней точке поддона, чтобы масло прогревалось равномерно и полностью.

Автор установил его под успокоитель масла, он плотно туда вошел, и фиксировать его дополнительно не понадобилось

Шаг второй. Тестирование устройства Теперь, чтоб понять, сколько времени нужно греть масло перед запуском двигателя, самоделку можно протестировать. Для этого в поддон заливается масло, а нагреватель подключается к аккумулятору. При морозе в -7 градусов верхний слой масла за 10 минут прогрелся до 11 градусов, а низ и середина до +4.

После 20-ти минут подогрева температура верхнего слоя масла была уже +16 градусов, нижний слой +7, а средний +10.Ну а после получаса прогрева температура верхнего слоя масла составила +28 градусов, среднего +21, а нижнего +11.

На этом автор прекратил замеры, поскольку было и так хорошо видно, что масло прогревается отлично. Замеры производились в районе забора масла масляным насосом. Возле нагревательного элемента температура стабильно удерживалась в районе +42 градуса.

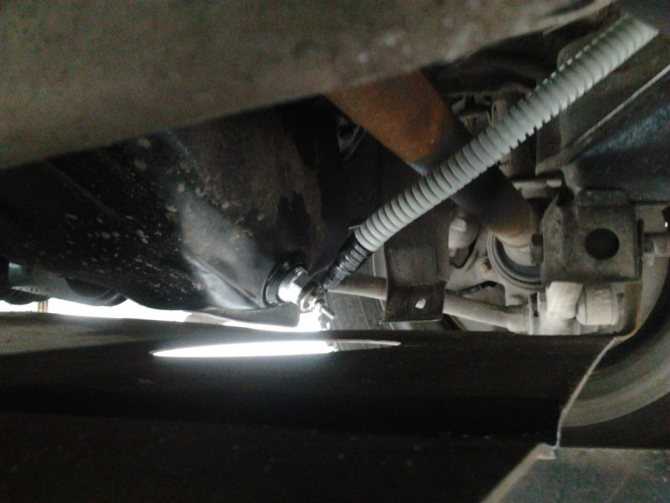

Шаг третий. Завершающий этап. ПодключениеНагревательный элемент имеет два вывода, один провод нужно подключить на массу, то есть закрутить под гайку на поддоне

Важно при этом сделать хороший контакт, так как масло не проводит ток. Для подключения второго провода в поддоне нужно просверлить отверстие

В него вставляется болт, на который предварительно надевается термоусадка или другая трубочка, которая не проводит ток.

Под шляпку болта и гайку нужно подложить резиновые шайбы. Иначе говоря, болт не должен соприкасаться с корпусом поддона. Ну а теперь с одной стороны прикручивается второй провод от нагревателя, а с другой стороны нужно подключить плюс от аккумулятора.

После этого самоделка будет готова. Как ее подключать дальше, каждый решает сам. В идеале все можно подключить через специальное реле, которое бы поддерживало температуру масла на определенном уровне. А можно просто включать нагреватель за полчаса до запуска двигателя. Конечно, все желательно подключать через предохранитель.

Что касается нагрузки, то она здесь небольшая, это всего 3.5 А, при такой нагрузке исправный аккумулятор может работать примерно двое суток. Для более эффективного прогрева можно поставить два таких нагревателя или один более мощный. А лучше всего, чтобы при прогреве масла одновременно прогревалась и охлаждающая жидкость. При таком подходе двигатель будет отлично запускаться в морозы даже на минеральном масле.

Агрегатный способ обогрева

Обогрев масла в картере агрегатным способом производится при помощи специального нагревательного элемента – тэна. Тэн монтируется в картер таким образом, чтобы моторное масло полностью закрывало его корпус. Если данное правило не будет соблюдено, устройство быстро выйдет из строя. Устанавливается подогреватель масла двигателя 220в на бензиновых и дизельных движках.


ТЭН для масла

Несмотря на то, что мировой рынок имеет бесчисленное множество встраиваемых в автомобиль нагревательных приспособлений, всех их объединяет единый принцип работы, предполагающий подачу электрической энергии. На прибор подается постоянный или переменный ток с напряжением в 12 или 220в.

Тэн можно запускать перед включением автомобиля, чтобы помочь смазке достичь нужной консистенции. После того, как техническая жидкость прогреется, двигательная система может быть запущена.

Несмотря на полезное свойство нагревательного тэна, автопроизводители крайне редко устанавливают его в легковые транспортные средства. Подобное оборудование актуально преимущественно для северных районов нашей страны, поэтому включать его в пакет базовых опций для автомобиля нецелесообразно.

нагревательного тэна занимает не слишком много времени, однако требует от специалиста внимания и аккуратности. Вот почему для его правильного монтажа рекомендуется обращаться к квалифицированным специалистам. В противном случае можно нанести серьезный вред проводке и хрупким элементам конструкции.

Важно! Подогрев моторного масла внутри автомобиля безопасен в том случае, если оборудование при достижении рабочей температуры смазочной жидкости отключается. Таким умением не могут похвастаться дешевые агрегаты: они не контролируют температуру внутри конструкции и прогревают масло так, что оно начинает кипеть

В дальнейшем жидкость теряет свои свойства и быстро улетучивается, оставляя систему работать «на сухую»

Таким умением не могут похвастаться дешевые агрегаты: они не контролируют температуру внутри конструкции и прогревают масло так, что оно начинает кипеть. В дальнейшем жидкость теряет свои свойства и быстро улетучивается, оставляя систему работать «на сухую».

Избежать подобного недостатка можно при помощи терморегулятора, которым оснащаются современные нагревательные агрегаты. Как только тэн разогреет масло до нужного показателя, устройство отключится, и дальше двигатель будет работать в обычном режиме. Если вам дорог автомобиль, не экономьте на подобном оборудовании.

Самодельное устройство для подогрева масла на 12 вольт


Подсоединяю к клемме (+) крокодилом через предохранитель 10 А. В будущем сделаю на кнопку в салон через силовое реле или с дистанционным включением (как вариант от сигналки на доп. канал) Сечение провода (+) 2х2.5мм многожильный ПВС. Длина 2 метра. Все соединения, клемма и крокодил пропаяны. При — 24 включил нагрев за 40 мин до запуска. Поддон «прогрелся» до -5С (конечно ожидал большего, но это же не -24С. АКБ за 40 мин нагрева просело с 12.4В до 12.07В. Запуск, считаю, прошел удачно. Раньше без подогрева крутил стартером дольше и туже. При заводке НЕ чувствовал «просевшую» АКБ, заряда хватало. С учетом всего выше перечисленного нужно внести коррективы в конструкцию: сделать тепловой экран вокруг поддона (обклеить теплоизолятором), уменьшить длину проволоки нагревателя в 2 раза — как следствие уменьшится сопротивление в 2 раза и вырастет мощность в 2 раза НО! и потребляемый ток потянется за всем этим хозяйством. Также можно уменьшить длину нагревателя на 50% т.к. есть подозрения, что часть нагревателя находится над маслом.

Как подогреть масло в картере

Каждому водителю знакома проблема запуска двигателя в зимний период. Дело в том, что сильный мороз крайне негативно влияет на масло в картере. Во многих случаях единственным выходом из этой ситуации является подогрев.

Большая вязкость масла затрудняет вращение коленвала. Именно это препятствует запуску двигателя. Из-за низкой температуры воздуха смазка теряет свою эффективность. Как результат все группы узлов изнашиваются в несколько раз быстрее.

Самый большой урон наносится поршневой группе деталей. Также сильно страдает кривошипно-шатунный механизм. Предварительный подогрев масла в картере помогает в значительной мере уменьшить ущерб, наносимый деталям. Подробно прочитать о принципе работы системы можно здесь.

Популярные модели предпусковых подогревателей

Webasto Thermo Top E

Люди, которые хоть немного интересуются автомобилями, наверняка слышали название Вебасто. Да, это, пожалуй самая популярная марка подогревателей.

Модель Термо Топ Е является предпусковым подогревателем-отопителем, то есть она подогревает охлаждающую жидкость, двигатель и воздух в салоне. Производится в Германии, как и другие продукты Вебасто.

Термо Топ Е – классический пример жидкостных подогревателей, о которых уже шла речь. Устройство относительно компактное, подойдет для установки даже в автомобилях малых классов

Важно, что даже в момент своего пуска подогреватель потребляет очень малое количество электроэнергии. Таким образом, за уровень заряда аккумулятора автомобиля волноваться не приходится

Модернизированная версия таймера подогревателя позволяет включать устройство подогрева на время от 10 минут до 1 часа. При морозе в 10-15 градусов, подогреватель вполне может справиться со своей задачей за 15 минут.

В жаркое время года подогреватель умеет проветривать салон автомобиля, что тоже очень приятно, особенно для владельцев тех автомобилей, в которых не установлен кондиционер.

Всё хорошо в Вебасто, кроме цены. Не каждый российский автовладелец решится потратиться на подогреватель данной фирмы.

Webasto Thermo Top Evo 5

Теплостар 04ТС

Теплостар – отечественный подогреватель, который производится в Самаре. Модель, в целом, очень даже неплохая. При помощи 04ТС подогревается охлаждающая жидкость и салон, имеется пульт дистанционного управления, который действует на расстоянии до 150 метров. То есть, если машина стоит под окнами дома, то запустить подогреватель с ПДУ не составит труда. У пульта есть только один минус: он не оборудован системой обратной связи. Есть опасность, что, если подогреватель даст сбой, то владелец авто узнает об этом только утром, сидя в холодной машине.

Отрадно, что самарские производители подогревателей уделили особое внимание безопасности устройства. Перед пуском ЭБУ проверяет работоспособность всех систем

Если что-то работает неправильно, на специальный дисплей выводятся коды ошибок. Если по каким-то причинам прекращается горение в камере, то подача топлива прекращается

Это очень важно и ценно

Северс 103.3741

Северс – это подогреватель, который тоже производится в России, но он является неавтономным и работает от розетки с напряжением 220 В. Устройство имеет терморегулятор, защищающий от перегрева двигателя. Нагрев до 60 градусов осуществляется за 1-1,5 часа. При температуре 85 градусов система прекращает работу. Если температура охлаждающей жидкости падает до 50 градусов, то подогреватель вновь начинает свою работу.

Примечательно, что подогреватель имеет защиту от влаги и от поражения электрическим током.

Минусом Северса является лишь то, что ему нужна розетка. Для автовладельцев имеющих собственный гараж, устройство подходит очень хорошо. А вот для остальных оно малоприменимо.

Defa Warm Up

Неавтономный подогреватель, который производят в Норвегии

Подогревает двигатель, салон и, внимание, может подзаряжать аккумуляторную батарею

Последнее очень важно, так как на морозе аккумулятор автомобиля значительно теряет свою мощность

Имеет базовый и универсальные комплекты, которые можно объединять по своему усмотрению.

По сравнению с вышеописанным подогревателем Северс, Дефа, конечно дороговата. Но цену оправдывает функциональный набор.

Автоплюс МАДИ УОПД -0.2-2

Устройство от фирмы Автоплюс является тепловым аккумулятором. Оно легко устанавливается на автомобиль любых размеров. Вся работа устройства автоматизирована. Водителю никаких манипуляций совершать не требуется. Примечательно, что установить тепловой аккумулятор на автомобиль любой автовладелец может самостоятельно. Никаких особых умений здесь не требуется.

Номакон ПБ

Номакон является предпусковым подогревателем дизельного топлива. Он монтируется на фильтр тонкой очистки. По сути, конкурентов данному подогревателю на отечественном рынке нет. Но белорусы держат достаточно низкие цены на устройство, при этом сохраняя и высокое качество оборудования.

А может, собрать предпусковой подогреватель своими руками?

Обычного автомобилиста стоимость даже «легковой Вебасты», мягко говоря, вводит в ужас. Десятикратная разница в цене между заводскими электронагревателями и достойными автономными устройствами расценивается как уж очень большая. Впрочем, соблазн сэкономить лишние 500-1 000 рублей на покупном электронагревателе также может показаться заманчивым.

Итак, предпусковой подогреватель своими руками – что тут к чему? Если в двух словах, то смастерить самодельную конструкцию не сложнее, нежели организовать обогрев бачка омывателя с незамерзающей жидкостью.В интернете полно схем, в которых лежит одинаковая идея:

Сварить корпус, внутри которого будет размещаться ТЭН на 220В (обычно от нагревательного бака). Конструкция должна предусматривать замену ТЭНа, поскольку антифриз – это агрессивная среда и нагреватель регулярно будет выходить из строя. Внутри изделия обязательно циркулирует тосол, для чего предусматриваются входной и выходной штуцеры.

  • Покрасить и обернуть конструкцию в теплоизоляционный материал.
  • Врезать между радиатором печки и двигателем.

  • При вертикальном расположении устройства, размещать выходной штуцер в самой высокой части изделия. Идея этого решения в том, чтобы неоткачанный накопленный воздух находился вверху, а нагреватель был покрыт водой.
  • В цепь питания предпускового подогревателя можно встроить GSM – модуль, чтобы управлять питанием, не выходя из дома.
  • Включить в контур насос. Это значительно ускорит прогрев охлаждающего контура мотора.

При выборе нагревательного элемента следует отдавать предпочтение моделям с термостатом и не экономить на мощности изделия. 1,5-2 кВт – рабочий диапазон для малолитражных автомобилей.

Источник

Как подогреть моторное масло?

Все способы возврата былой текучести смазочному материалу можно разделить на механические и агрегатные.

Механический способ

Самый безумный, опасный, но действительно эффективный метод разморозки масла – это использование костра. Он разводится под картером автомобиля и в течение 10-15 минут нагревает масляную смесь. Оставлять без присмотра такой обогреватель нельзя, ведь в случае разгерметизации двигательной системы может возникнуть возгорание транспортного средства. Помимо пожароопасной обстановки, у него есть еще один изъян: открытый огонь нарушает целостность уплотнительных элементов. В результате, очередной подогрев картера станет причиной утечки масла, снижения его давления в двигателе и невозможности повторного запуска автомобиля.

Особо изобретательные водители используют зимой не костры, а газовые горелки. Направляя огонь исключительно на каналы системы, водитель снижает риск порчи резиновых уплотнителей. Тем не менее, способ сложнее – ведь он вынуждает автовладельца лезть под машину.

Дальнобойщики пошли дальше и придумали сливать полузамерзшую смесь из машины, греть ее в ведре над костром или рядом с отопительными приборами, а затем снова заливать масло обратно в двигатель. Провернуть такой способ можно, только если смазка еще способна вытекать из двигательной системы.

Агрегатный способ

Существует несколько видов приборов, используемых для масляного нагревания. Все они требуют от автовладельца предельного внимания и соблюдения элементарной техники безопасности. Среди разновидностей можно встретить стационарные нагреватели, которые встраиваются в двигательную систему автомобиля – тэны, и мобильные, которые используются только перед запуском машины.

Если тэны предполагают профессиональную установку для своей безопасной работы, то переносные нагреватели могут использовать даже новички. Главное — внимательно ознакомиться с инструкцией перед применением.

Для подогрева масла в двигателе автомобиля удобнее всего использовать специальный щуп, который опускается на дно картера и нагревает техническую жидкость вокруг себя. В отличие от способа, предполагающего использование открытого огня, щуп бережет уплотнительные элементы конструкции и не разрушает их.

За короткий промежуток времени – 10-15 минут – масло приобретает текучесть и способствует успешной прокрутке коленвала. Однако использование такого масляного щупа предполагает соблюдение некоторых условий:

Щуп для прогрева масла в двигателе

  • не включайте прибор на открытом воздухе. Это можно делать только для кратковременной проверки работоспособности щупа;
  • не запускайте двигатель во время использования погружного нагревателя;
  • не оставляйте прибор без присмотра. После того, как масло разогреется, щуп нужно отключить от питания и вытащить из горловины;
  • используйте его не более 15 минут.

И главное! Не встраивайте прибор в двигатель автомобиля. На просторах сети Интернет можно встретить отчаянных автовладельцев, которые решили, как им кажется, проблему замерзшего масла. Они подсоединяют нагревательный щуп к аккумуляторной батарее, размещают его внутри двигателя и устанавливают датчик, который включает отопление, когда температура становится критичной.

Если вам дорог автомобиль, проводить подобные эксперименты не стоит. Во-первых, неконтролируемая работа электрического щупа приведет к быстрой разрядке аккумулятора. Во-вторых, из-за частого разогрева масло очень скоро потеряет эксплуатационные свойства. Ну и наконец, вряд ли вам захочется смотреть на свое горящее средство передвижения.

Несмотря на то, что щуп может принести массу хлопот при неправильном обращении, подогрев масла в двигателе с помощью него – оптимальная для северных районов мера, позволяющая быстро вернуть машину в чувства.

Ценник на щуп варьируется в пределах от 100 до 700 рублей. Приобрести его может водитель с любым уровнем дохода. Конечно, это не костер, который можно развести бесплатно, но использование такого электроприбора существенно облегчает предпусковую подготовку двигателя.

Предпусковой автономный подогреватель

Основными элементами конструкции автономного подогревателя для предпускового подогрева двигателя являются:

  • Оборудованный камерой сгорания и радиатором котел;
  • Система подачи топлива в камеру сгорания, состоящая из топливного насоса и трубопроводов;
  • Насос для перекачки охлаждающей жидкости;
  • Управляющие механизмы – температурное реле, электронный блок контроля работы подогревателя и устройство его запуска.

В устройствах этого вида выделяющееся при сжигании топлива в камере котла тепло подогревает циркулирующую по малому кругу охлаждающую жидкость. Воспламенение горючего производится работающей от аккумулятора автомобиля или трактора свечей.

Аккумуляторная батарея служит также источником энергии для перекачивающей охлаждающую жидкость помпы. Устройство потребляет около полулитра горючего в час.

Автономные подогреватели нередко используются для увеличения эффективности работы штатной системы обогрева автомобиля или трактора во время движения в условиях очень низких температур.

Таблица подбора погружных подогревателей исходя из объема масла

Взрывозащищенные модели нагревателей Class I, Group D с термостатом для опасных объектов так же доступны для заказа. Для заказа взрывозащищенной модели замените букву “W” в номере подогревателя на букву “E”

ПРЕИМУЩЕСТВА ТЭНОВ KIM HOTSTART

Точность изготовления гарантирует долгий срок службы — Kim Hotstart изготавливает антивибрационную подушку, что, наряду с высоким качеством производства, фактически устраняет отказ элемента из-за чрезмерной вибрации.

Модели для различных объектов — Не важно, где Вы, планируете использовать подогреватели, для подогрева воды или подогрева дизельного топлива на взрывоопасных объектах, у компании Kim Hotstart есть подогреватель, который Вы ищете.

Переключатели покрыты никелем для Лучшей Надежности — Вместо медных переключателей фаз и контакторов, в подогревателях используются переключатели,покрытые никелем для более надежного подключения к электросети.

Доступны различные виды Термостатов — Каждый подогреватель комплектуется различными видами термостатов с предустановленными и регулируемыми значениями температуры.

Качество производства и конструкции — нагревающие элементы и корпус нагревателя герметизированы, скомплектованы и гидравлически запрессованы в единую конструкцию.

Почему моторное масло замерзает и как этого избежать?

Вязкость моторных масел при температуре – 20 градусов

Основная причина, по которой масло обретает кристаллизованное состояние, кроется в его неправильном подборе. Автолюбитель должен подбирать смазочные составы не только по допускам производителя двигателя, но и по классификации SAE. Эта классификация дает представление о том, в каких погодных условиях можно использовать те или иные нефтепродукты. SAE разделяет жидкости на три вида: летние, зимние и универсальные.

Маркировка летних масел включает только цифровой показатель – 20, 30. Заливать под капот такую смазку в зиму категорически запрещено. Вернуть ей работоспособность не сможет ни один подогреватель масла. Точнее он сможет восстановить ее текучесть, но на короткий промежуток времени. При этом разморозить его в каналах системы будет невозможно.

Зимние (с цифрой и буквой W в маркировке – 5W, 10W) и универсальные (сочетающие обозначения двух предыдущих видов смазок – 5W-30, 10W-40) менее подвержены кристаллизации, но при их выборе важно учитывать предел низкотемпературных возможностей. Смазки с маркировкой 0W выдерживают до -40 градусов, 5W – до -35, 10W – до -25

Исходя из этой информации нетрудно подобрать ГСМ для того района, в котором эксплуатируется автомобиль.

Вторая причина, которая вызывает затвердевание моторного масла – это его низкое качество. Низкое качество технической смазки характерно либо для дешевых нефтепродуктов, либо для контрафакта. Чтобы уберечь свой автомобиль от неподходящей жидкости, следует посещать только фирменные магазины, а также внимательно осматривать емкости перед их приобретением.

Слабое место фальсификата – это внешний вид упаковки. Сколы, трещины в канистре, нечитаемые этикетки и надорванное фиксировочное кольцо – все это признаки сомнительной продукции.

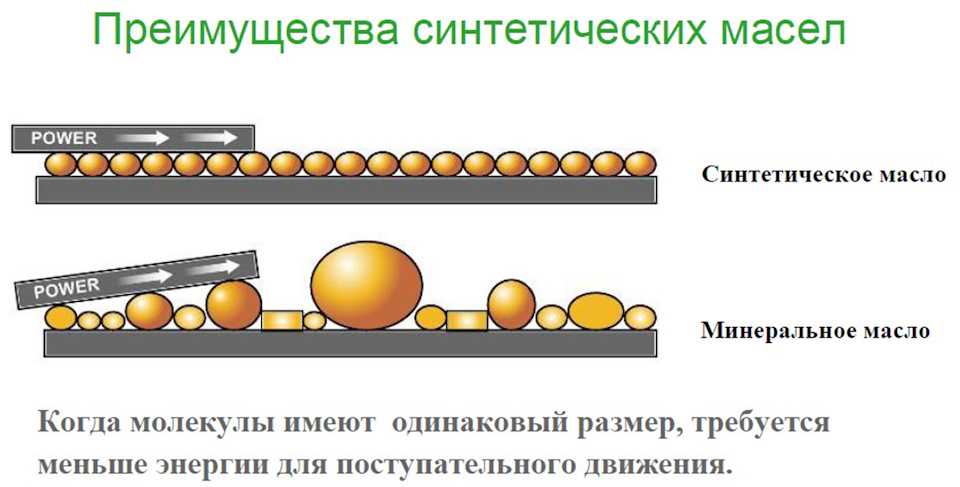

При выборе масла очень важно также обращать внимание на его химическую основу. Натуральные ингредиенты под воздействием низких и высоких температур меняют свою структуру, поэтому длительное время противостоять суровым погодным условиям они не могут. В отличие от натуральных, искусственные вещества сохраняют стабильность на протяжении всего срока службы

Вот почему в зимний период рекомендуется отдавать предпочтения синтетическим или полусинтетическим маслам

В отличие от натуральных, искусственные вещества сохраняют стабильность на протяжении всего срока службы. Вот почему в зимний период рекомендуется отдавать предпочтения синтетическим или полусинтетическим маслам.

Если техническая смазка была подобрана правильно, но температура за окном опустилась ниже предела масляных возможностей, то реанимировать автомобиль можно несколькими способами.

Какие существуют электро обогреватели

На рынке существуют различные модели обогревателей для разжижения моторного масла, а это и относится к числу их наиболее важных функций. Некоторые из них могут оснащаться термостатом, использование которого убережет от перегрева масла, поскольку термостат автоматически отключит дальнейший подогрев масла в картере при достижении необходимой температуры.

При установке обращайте внимание на то, чтобы сам термостат был расположен с той же стороны, что и прибор в поддоне картера двигателя. В комплекте к оборудованию обычно идет и силовой электрический кабель длиной примерно около 1 метра, который защищен от попадания масла и от перегрева

Ни в коем случае не забывайте, что даже такой безобидный прибор, который обеспечивает питание и прогрев через щуп 12 В, не стоит оставлять без присмотра на длительное время. Невзирая на морозную погоду, такие электрические обогреватели могут стать причиной возгорания и дальнейшего пожара.

Удобство более сложных с технической точки зрения приборов состоит в том, что они могут не только прогревать смазку, но и охлаждающую жидкость, подготавливая двигатель к привычным для него и оптимальным условиям работы. Силовому агрегату требуется хотя бы несколько минут, а иногда и более, в зависимости от температуры на улице. За это время масляный насос как следует заполнит всю систему, прогреется антифриз, вследствие чего пуск станет легким и безопасным.
